ЭЛЕМЕНТТЕРІ ЭЛЕКТР КЕДЕРГІСІ

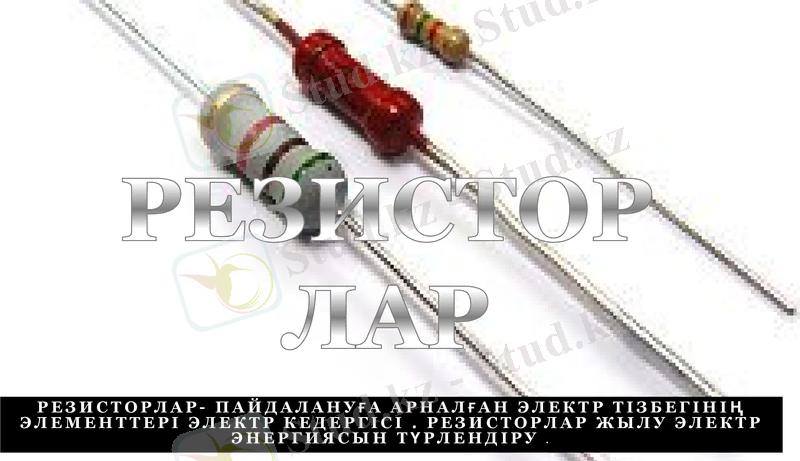

Slide 1

РЕЗИСТОРЛАР

Резисторлар- пайдалануға арналған электр тізбегінің элементтері электр кедергісі . Резисторлар жылу электр энергиясын түрлендіру .

Slide 2

Резистор қарқынды кедергіні және электр энергиясын тұтынушы болып табылады.

Резистанс - R арасындағы пропорционалдық коэффициенті ағымдағы IR

Резистор және кернеу UR (t), арқылы ағып оған туындайды.

Ток және кернеу компонентіне қатысты өрнек Бұл компоненттің

математикалық моделі деп аталады

Мате матикалық моделі қарсылық ( резистор) Ом заңы :

iR (t) = uR(t) /R

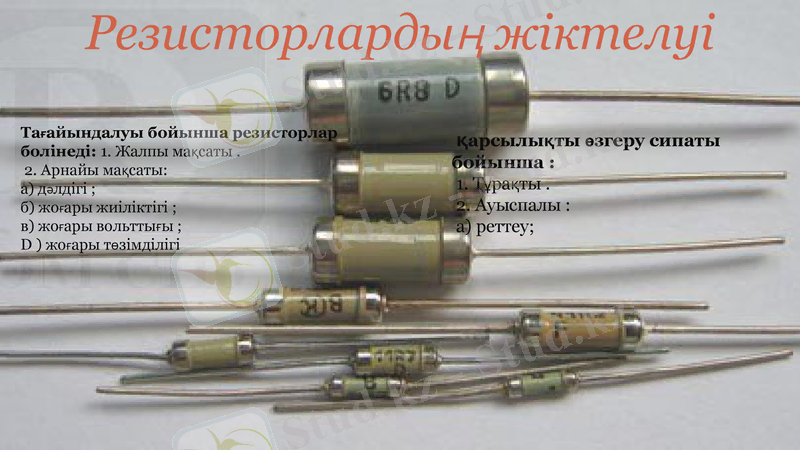

Slide 3

Резисторлардың жіктелуі

Тағайындалуы бойынша резисторлар болінеді: 1. Жалпы мақсаты .

2. Арнайы мақсаты:

а) дәлдігі ;

б) жоғары жиіліктігі ;

в) жоғары вольттығы ;

D ) жоғары төзімділігі

қарсылықты өзгеру сипаты бойынша :

1. Тұрақты .

2. Ауыспалы :

а) реттеу;

Slide 4

Жоғары жиілікті резисторлар

Жоғары жиілікті

резисторлар жұмысына

арналған (10 МГц жоғары)

жоғары жиіліктер жұмыс

істейді, сондай-ақ олардың

төмен сыйымдылығы және

индуктивтілігі бар.

Slide 5

Прецинзионды (өлшеу ) резисторлары сипатталады:

Тұрақтылық параметрлері және төзімділігін өсті дәлдігі (Кемінде ± 0, 5 %) . Негізгі мақсаты - мысалы, өлшем құралдарын пайдалану үшін, Шунты ретінде . Тұрақтылық үшін жоғары талаптар мүмкіндік бермейді 2 Вт резисторлар осындай билік жасауға .

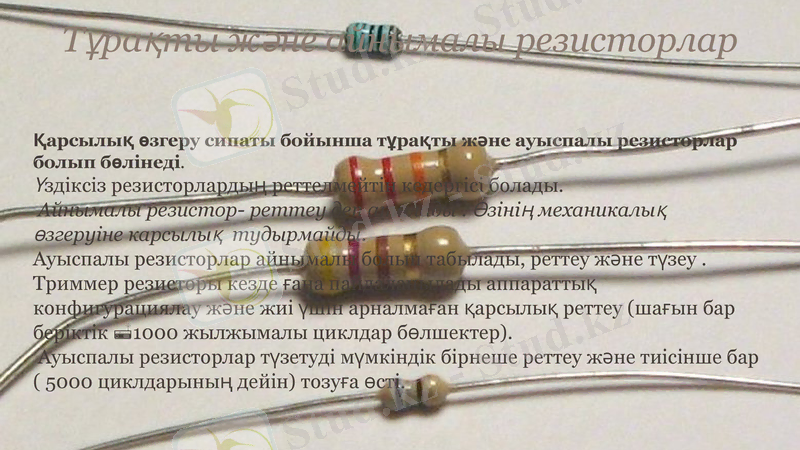

Slide 6

Тұрақты және айнымалы резисторлар

Қарсылық өзгеру сипаты бойынша тұрақты және ауыспалы резисторлар болып бөлінеді.

Үздіксіз резисторлардың реттелмейтін кедергісі болады.

Айнымалы резистор- реттеу деп аталады . Өзінің механикалық өзгеруіне карсылық тудырмайды.

Ауыспалы резисторлар айнымалы болып табылады, реттеу және түзеу .

Триммер резисторы кезде ғана пайдаланылады аппараттық конфигурациялау және жиі үшін арналмаған қарсылық реттеу (шағын бар беріктік 1000 жылжымалы циклдар бөлшектер) .

Ауыспалы резисторлар түзетуді мүмкіндік бірнеше реттеу және тиісінше бар ( 5000 циклдарының дейін) тозуға өсті.

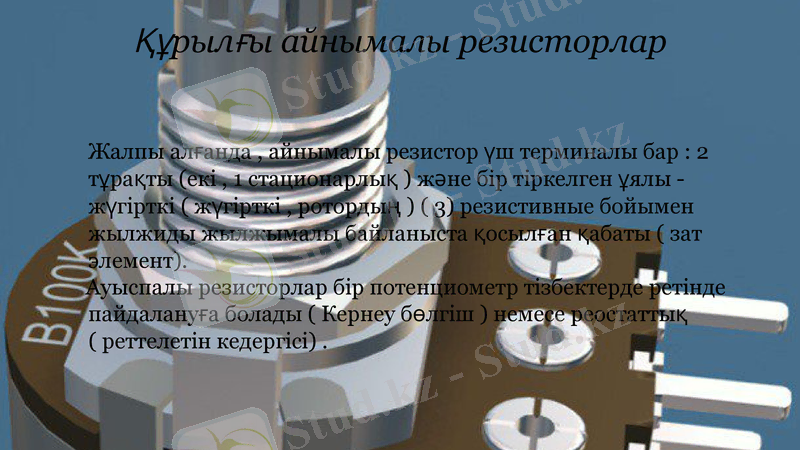

Slide 7

Құрылғы айнымалы резисторлар

Жалпы алғанда, айнымалы резистор үш терминалы бар : 2 тұрақты (екі, 1 стационарлық ) және бір тіркелген ұялы - жүгірткі ( жүгірткі, ротордың ) ( 3) резистивные бойымен жылжиды жылжымалы байланыста қосылған қабаты ( зат элемент) .

Ауыспалы резисторлар бір потенциометр тізбектерде ретінде пайдалануға болады ( Кернеу бөлгіш ) немесе реостаттық ( реттелетін кедергісі) .
