Оптоэлектронды
құрылғылар
Оптоэлектроника дегеніміз
• Оптоэлектроника дегеніміз оптикалық және
электрлік әдістерді қолданатын электрониканың
бір саласы.
• Оптоэлектрондық құралдар деп көрінетін
инфрақызыл және ултракүлгін аймақтарда
электромагниттік сәулеленуге сезімтал болып
келетін, сондай ақ сәулеленуді өндіретін,
құрылғыларды айтамыз.

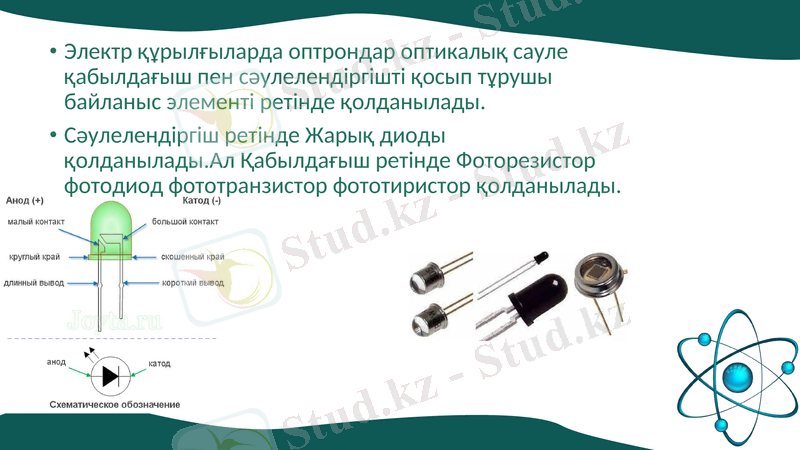

• Электр құрылғыларда оптрондар оптикалық сауле
қабылдағыш пен сәулелендіргішті қосып тұрушы
байланыс элементі ретінде қолданылады.
• Сәулелендіргіш ретінде Жарық диоды қолданылады.Ал
Қабылдағыш ретінде Фоторезистор фотодиод
фототранзистор фототиристор қолданылады.
1 2

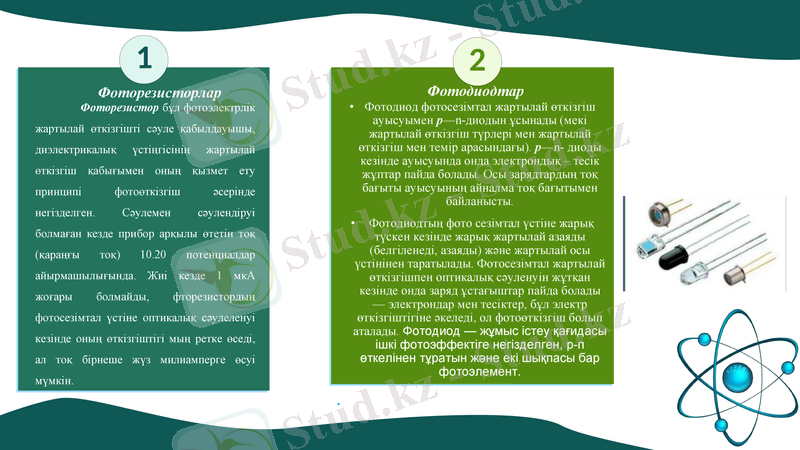

Фоторезисторлар Фотодиодтар
• Фотодиод фотосезімтал жартылай өткізгіш
Фоторезистор бұл фотоэлектрлік ауысуымен р—n-диодын ұсынады (мекі
жартылай өткізгішті сәуле қабылдауышы, жартылай өткізгіш түрлері мен жартылай
өткізгіш мен темір арасындағы). р—n- диоды
диэлектрикалық үстіңгісінің жартылай кезінде ауысуында онда электрондық – тесік
өткізгіш қабығымен оның қызмет ету жұптар пайда болады. Осы зарядтардың тоқ
бағыты ауысуының айналма тоқ бағытымен
принципі фотоөткізгіш әсерінде байланысты.
негізделген. Сәулемен сәулендіруі • Фотодиодтың фото сезімтал үстіне жарық
болмаған кезде прибор арқылы өтетін тоқ түскен кезінде жарық жартылай азаяды
(белгіленеді, азаяды) және жартылай осы
(қараңғы тоқ) 10.20 потенциалдар үстінінен таратылады. Фотосезімтал жартылай
айырмашылығында. Жиі кезде 1 мкА өткізгішпен оптикалық сәуленуін жұтқан
кезінде онда заряд ұстағыштар пайда болады
жоғары болмайды, фторезистордың — электрондар мен тесіктер, бұл электр
өткізгіштігіне әкеледі, ол фотоөткізгіш болып
фотосезімтал үстіне оптикалық сәулеленуі
аталады. Фотодиод — жұмыс істеу
кезінде оның өткізгіштігі мың ретке өседі, қағидасы ішкі фотоэффектіге
негізделген, р-п өткелінен тұратын
ал тоқ бірнеше жүз милиамперге өсуі және екі шықпасы бар фотоэлемент.
мүмкін.

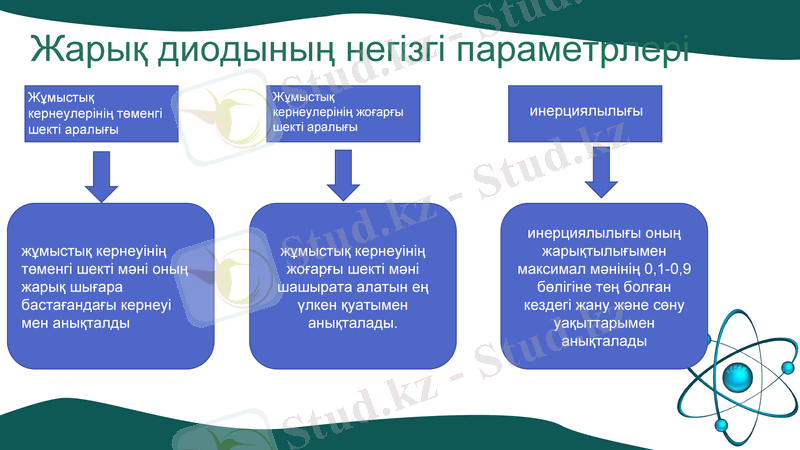

Жарық диодының негізгі
параметрлері
Жұмыстық Жұмыстық
кернеулерінің кернеулерінің инерциялылы
төменгі шекті жоғарғы шекті ғы
аралығы аралығы
инерциялылығы оның
жарықтылығымен
жұмыстық кернеуінің жұмыстық кернеуінің
максимал мәнінің 0,1-
төменгі шекті мәні жоғарғы шекті мәні
0,9 бөлігіне тең
оның жарық шығара шашырата алатын ең
болған кездегі жану
бастағандағы кернеуі үлкен қуатымен
және сөну
мен анықталды анықталады.
уақыттарымен
анықталады

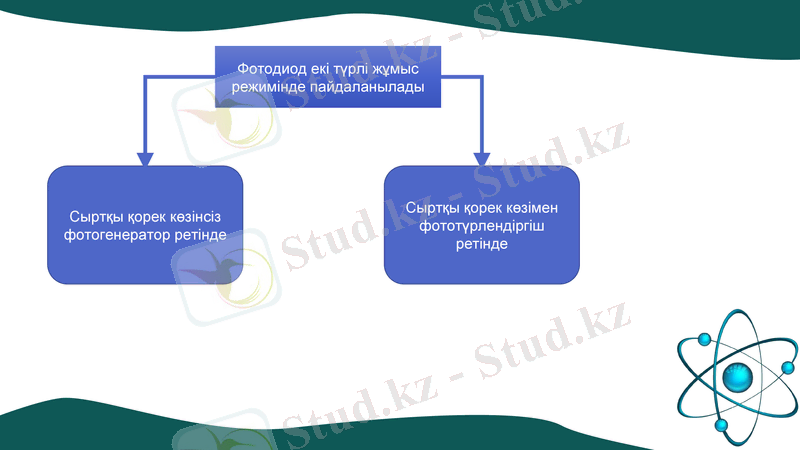

Фотодиод екі түрлі жұмыс
режимінде
пайдаланылады
Сыртқы қорек Сыртқы қорек
көзінсіз көзімен
фотогенератор фототүрлендіргіш
ретінде ретінде

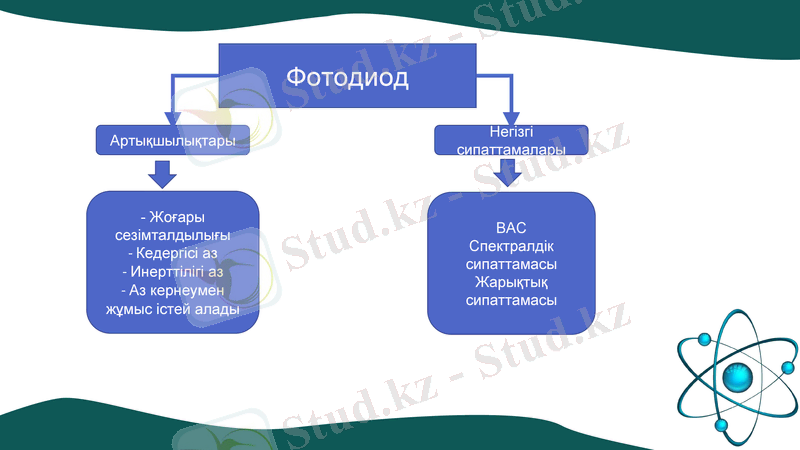

Фотодиод
Артықшылықтар Негізгі
ы сипаттамалары
- Жоғары
сезімталдылығы ВАС
- Кедергісі аз Спектралдік
- Инерттілігі аз сипаттамасы
- Аз кернеумен Жарықтық
жұмыс істей сипаттамасы
алады

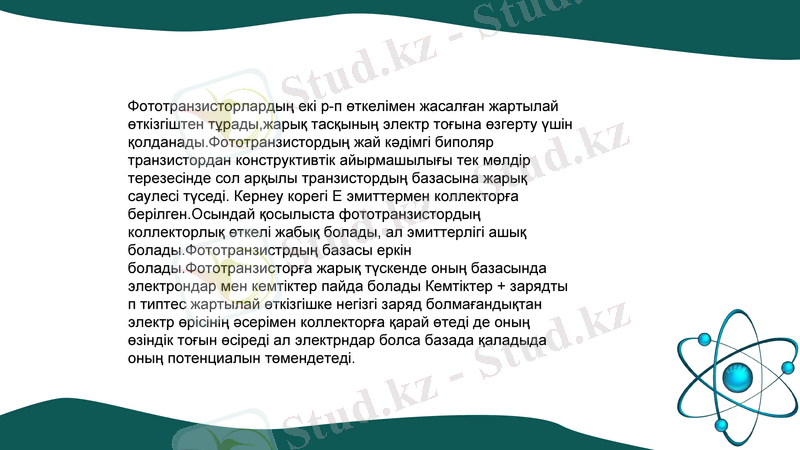

Фототранзисторлардың екі р-п өткелімен жасалған
жартылай өткізгіштен тұрады,жарық тасқының электр
тоғына өзгерту үшін қолданады.Фототранзистордың
жай кәдімгі биполяр транзистордан конструктивтік
айырмашылығы тек мөлдір терезесінде сол арқылы
транзистордың базасына жарық саулесі түседі. Кернеу
корегі Е эмиттермен коллекторға берілген.Осындай
қосылыста фототранзистордың коллекторлық өткелі
жабық болады, ал эмиттерлігі ашық
болады.Фототранзистрдың базасы еркін
болады.Фототранзисторға жарық түскенде оның
базасында электрондар мен кемтіктер пайда болады
Кемтіктер + зарядты п типтес жартылай өткізгішке
негізгі заряд болмағандықтан электр өрісінің әсерімен
коллекторға қарай өтеді де оның өзіндік тоғын өсіреді
ал электрндар болса базада қаладыда оның
потенциалын төмендетеді.

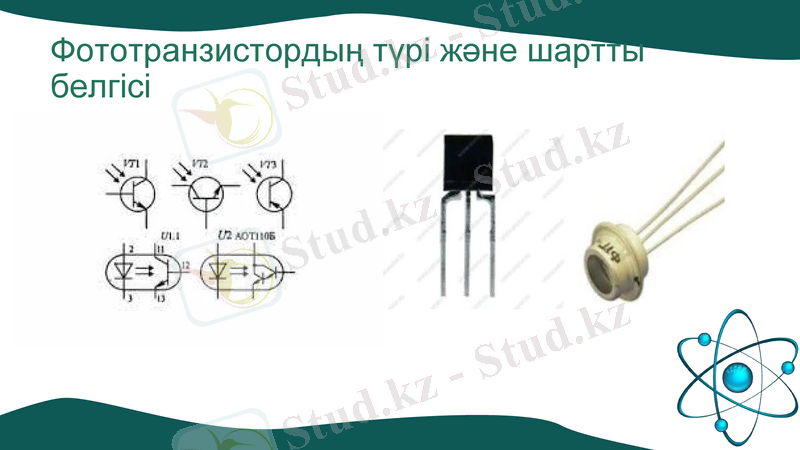

Фототранзистордың түрі және
шартты белгісі

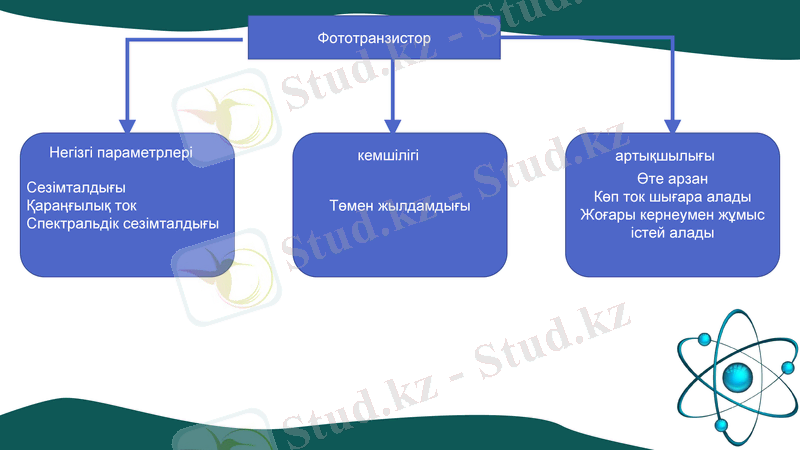

Фототранзистор
Негізгі кемшіліг артықшылығ
параметрлері і ы Өте арзан
Сезімталдығы
Көп ток шығара алады
Қараңғылық ток Төмен жылдамдығы
Жоғары кернеумен
Спектральдік
жұмыс істей алады
сезімталдығы
Рахмет
