Тербелмелі контурдың болуы

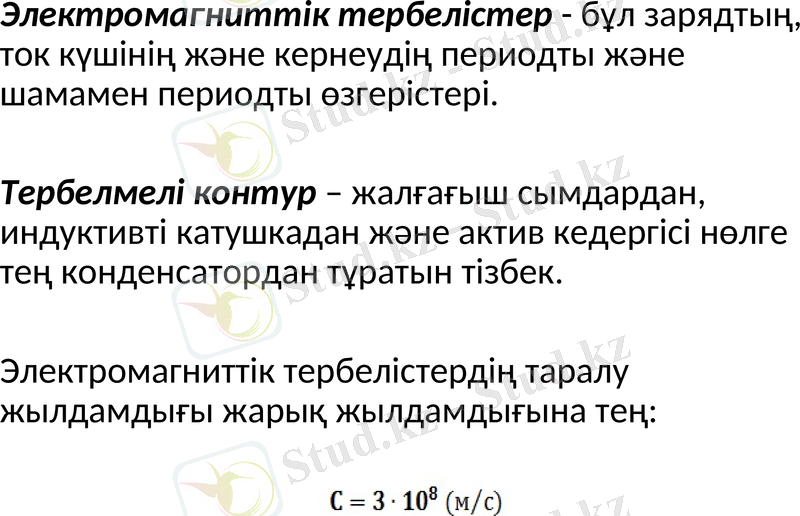

Электромагниттік тербелістер.
Электромагниттік тербелістер - бұл зарядтың,
ток күшінің және кернеудің периодты және
шамамен периодты өзгерістері.

Тербелмелі контур – жалғағыш сымдардан,
индуктивті катушкадан және актив кедергісі нөлге
тең конденсатордан тұратын тізбек.

Электромагниттік тербелістердің таралу
жылдамдығы жарық жылдамдығына тең:

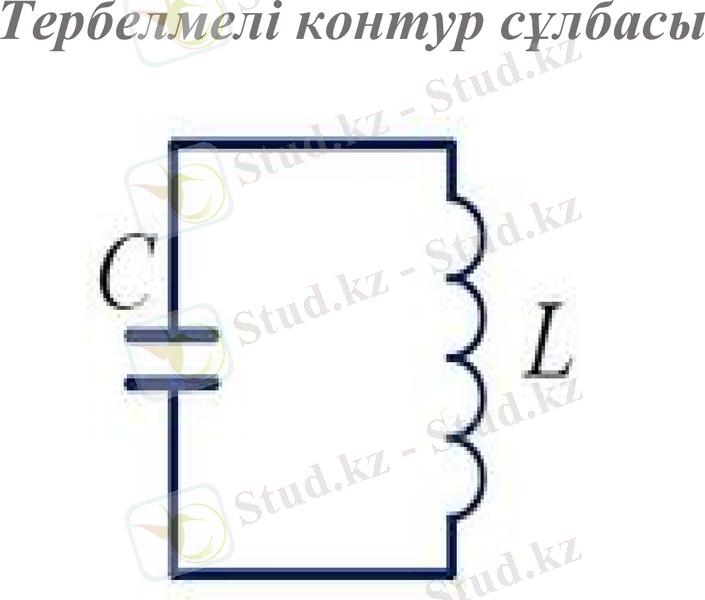

Тербелмелі контур сұлбасы

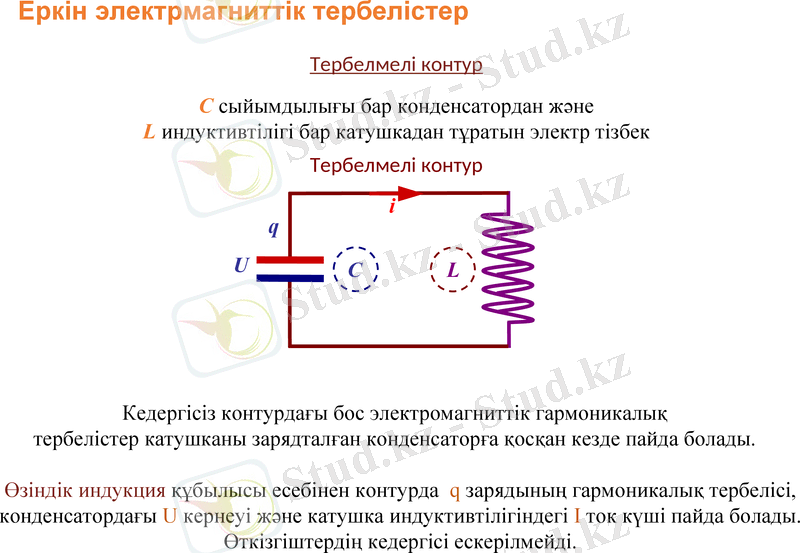

Еркін электрмагниттік тербелістер
Тербелмелі контур
С сыйымдылығы бар конденсатордан және
L индуктивтілігі бар катушкадан тұратын электр тізбек
Тербелмелі контур
i
q
U C L

Кедергісіз контурдағы бос электромагниттік гармоникалық
тербелістер катушканы зарядталған конденсаторға қосқан кезде пайда болады.

Өзіндік индукция құбылысы есебінен контурда q зарядының гармоникалық тербелісі,
конденсатордағы U кернеуі және катушка индуктивтілігіндегі I ток күші пайда болады.
Өткізгіштердің кедергісі ескерілмейді.

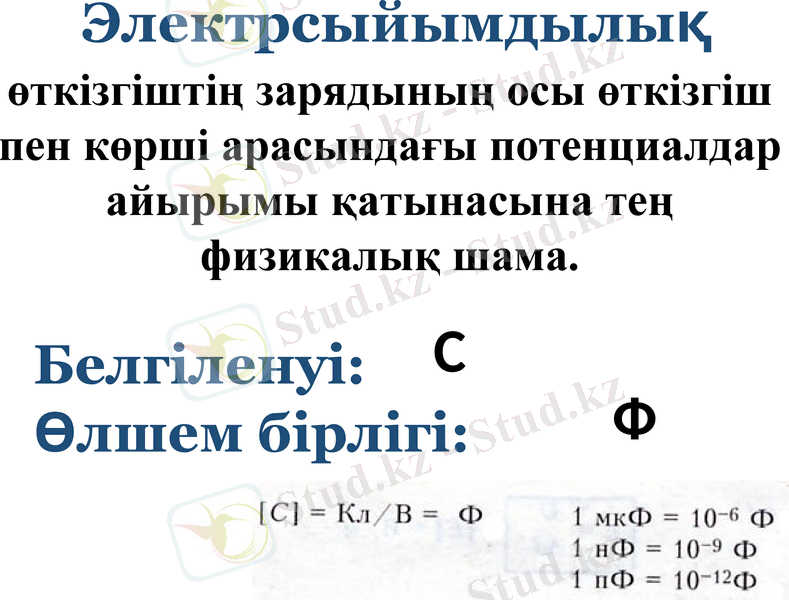

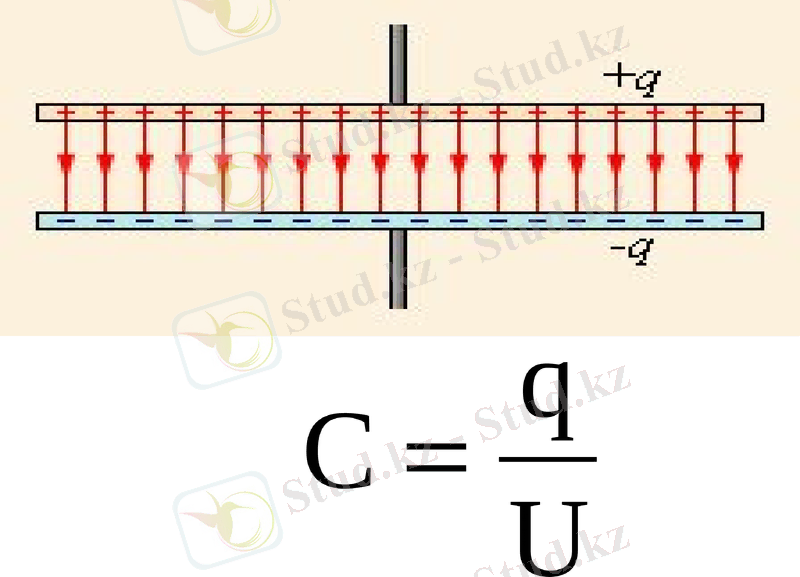

Электрсыйымдылық
өткізгіштің зарядының осы өткізгіш
пен көрші арасындағы потенциалдар
айырымы қатынасына тең
физикалық шама.

Белгіленуі: C
Өлшем бірлігі: Ф

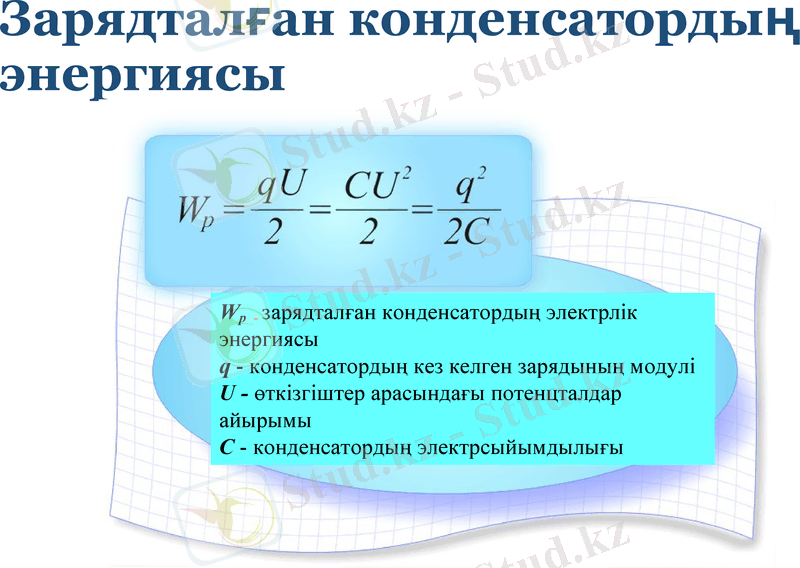

Зарядталған конденсатордың
энергиясы

Wp - зарядталған конденсатордың электрлік
энергиясы
q - конденсатордың кез келген зарядының модулі
U - өткізгіштер арасындағы потенцталдар
айырымы
C - конденсатордың электрсыйымдылығы

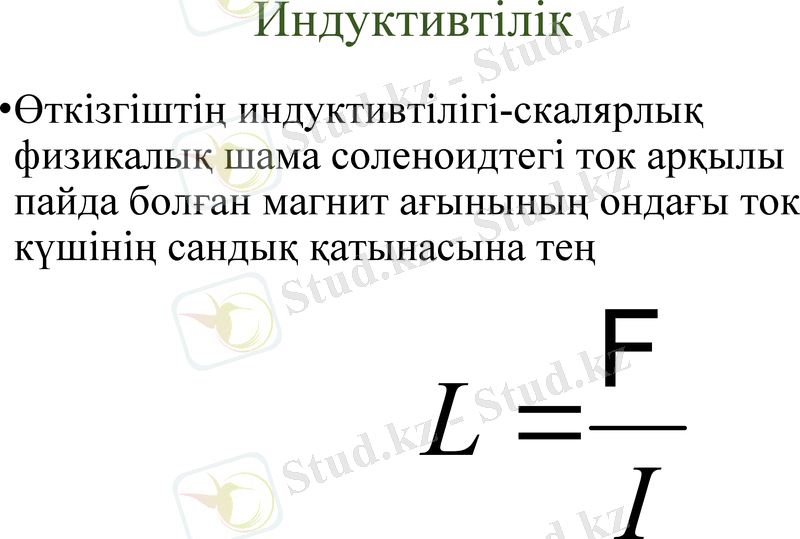

Индуктивтілік
•Өткізгіштің индуктивтілігі-скалярлық
физикалық шама соленоидтегі ток арқылы
пайда болған магнит ағынының ондағы ток
күшінің сандық қатынасына тең

L
I

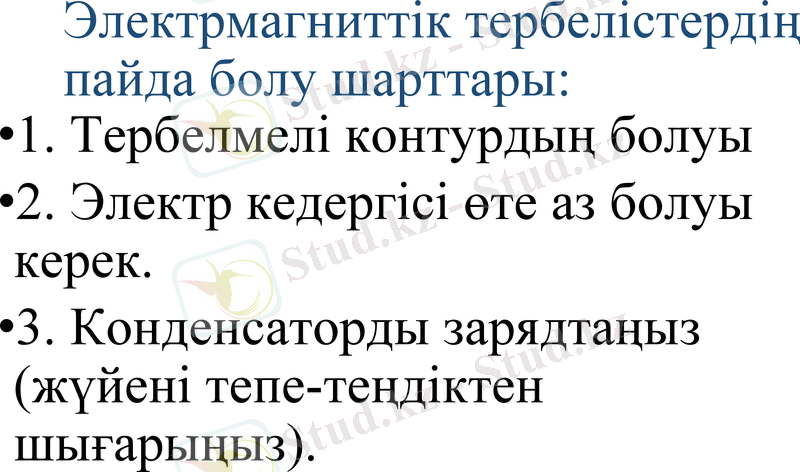

Электрмагниттік тербелістердің пайда
болу шарттары:
•1. Тербелмелі контурдың болуы
•2. Электр кедергісі өте аз болуы
керек.
•3. Конденсаторды зарядтаңыз
(жүйені тепе-теңдіктен
шығарыңыз).

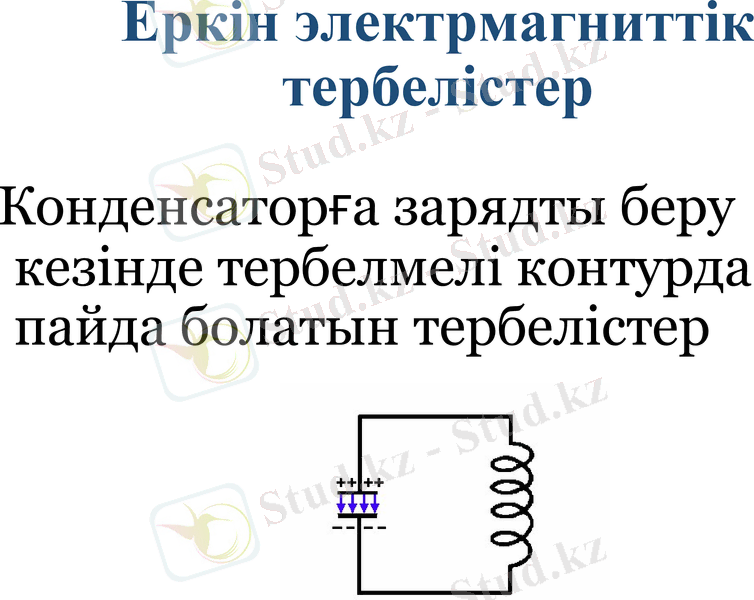

Еркін электрмагниттік
тербелістер
Конденсаторға зарядты беру
кезінде тербелмелі контурда
пайда болатын тербелістер

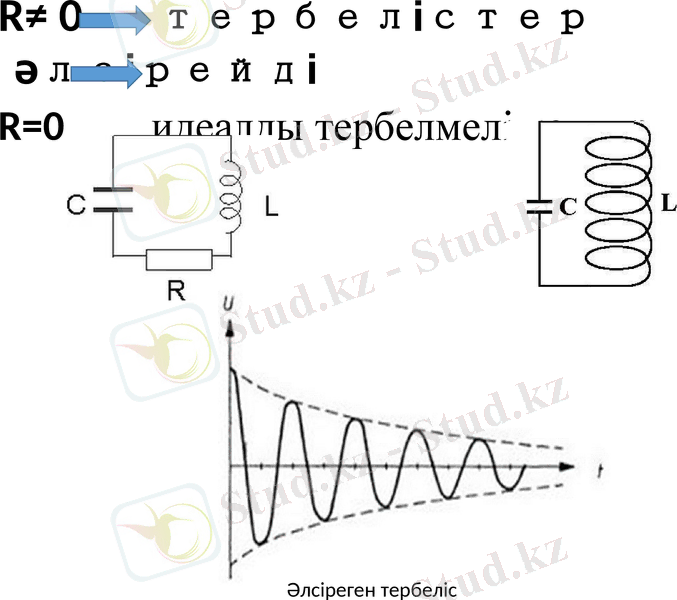

R≠ 0 тербелістер әлсірейді
R=0 идеалды тербелмелі контур

Әлсіреген тербеліс

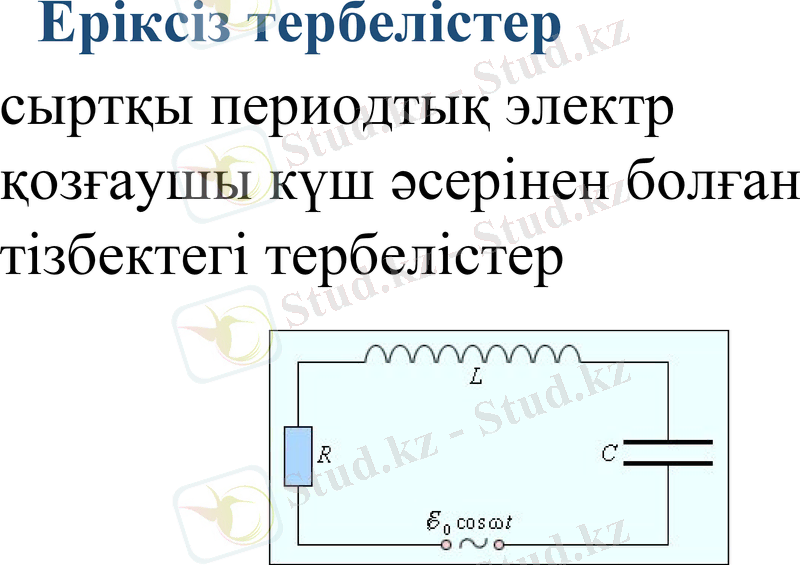

Еріксіз тербелістер
сыртқы периодтық электр
қозғаушы күш әсерінен болған
тізбектегі тербелістер

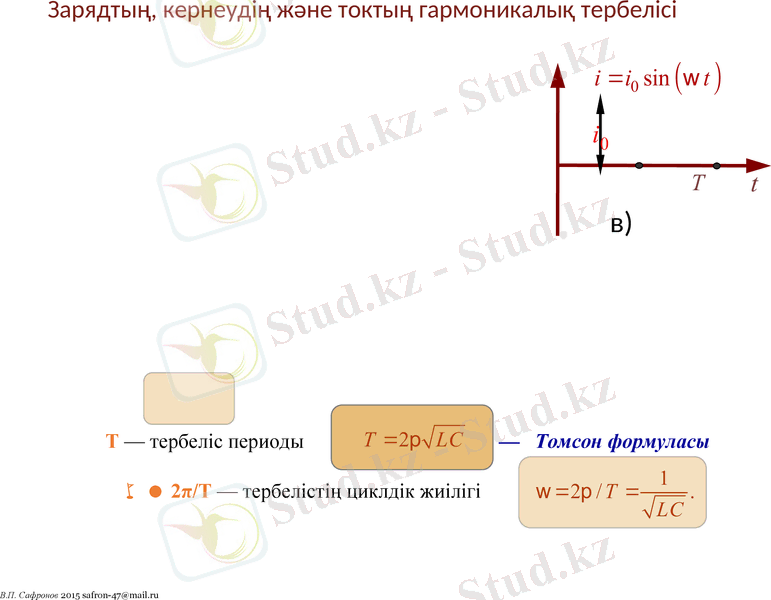

Зарядтың, кернеудің және токтың гармоникалық тербелісі

i i0 sin t

i0
T t
в)

T — тербеліс периоды Т 2 LC — Томсон формуласы
2π/Т — тербелістің циклдік жиілігі 2 / Т .
LC

В.П. Сафронов 2015 safron-47@mail.ru

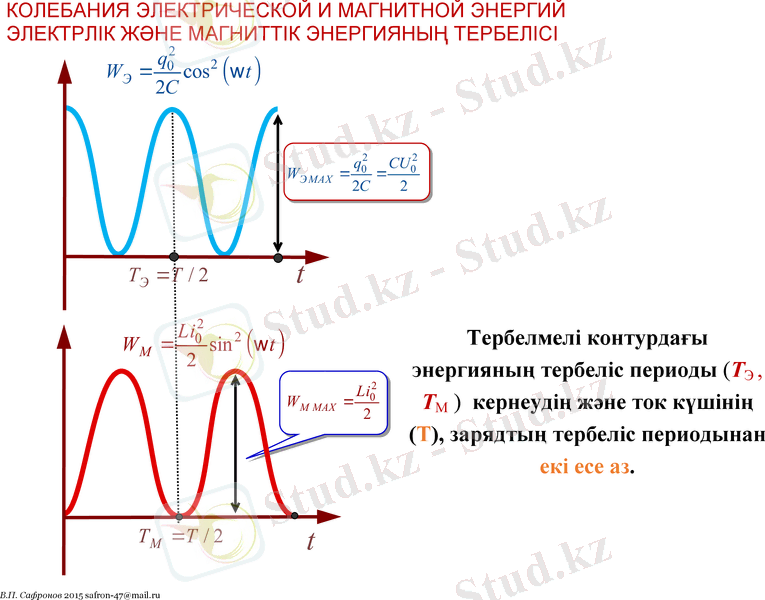

КОЛЕБАНИЯ
КОЛЕБАНИЯЭЛЕКТРИЧЕСКОЙ
ЭЛЕКТРИЧЕСКОЙИИМАГНИТНОЙ
МАГНИТНОЙЭНЕРГИЙ
ЭНЕРГИЙ
ЭЛЕКТРЛІК
ЭЛЕКТРЛІКЖӘНЕ
ЖӘНЕМАГНИТТІК
МАГНИТТІКЭНЕРГИЯНЫҢ
ЭНЕРГИЯНЫҢТЕРБЕЛІСІ
ТЕРБЕЛІСІ

q02
WЭ cos 2 t
2С

q02 СU 02
WЭ MAX
2С 2

TЭ T / 2 t
Li02
WМ sin 2 t Тербелмелі контурдағы
энергияның тербеліс периоды (TЭ ,
Li02
WМ MAX
2 ТМ ) кернеудің және ток күшінің
(T), зарядтың тербеліс периодынан
екі есе аз.

TМ T / 2 t
В.П. Сафронов 2015 safron-47@mail.ru

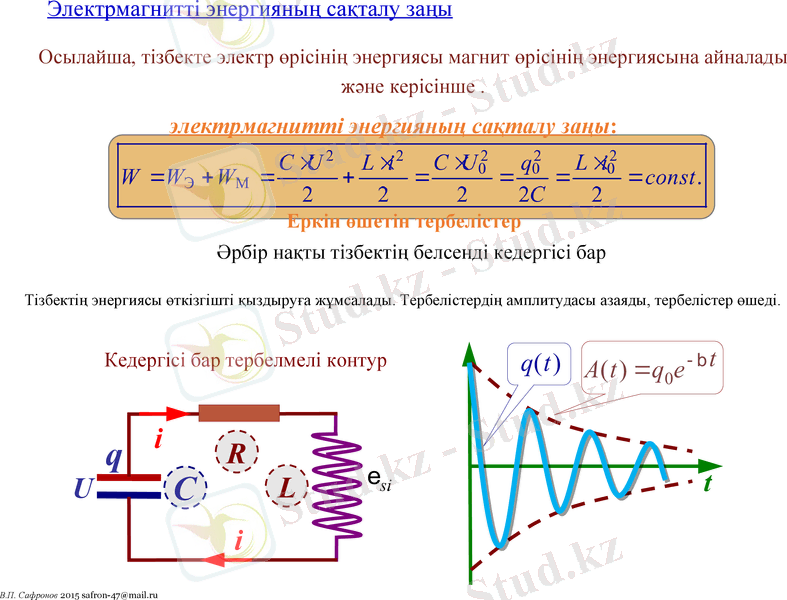

Электрмагнитті энергияның сақталу заңы

Осылайша, тізбекте электр өрісінің энергиясы магнит өрісінің энергиясына айналады
және керісінше .
электрмагнитті энергияның сақталу заңы:
C U 2 L i 2 C U 02 q02 L i02
W WЭ WМ const .
2 2 2 2C 2
Еркін өшетін тербелістер
Әрбір нақты тізбектің белсенді кедергісі бар

Тізбектің энергиясы өткізгішті қыздыруға жұмсалады. Тербелістердің амплитудасы азаяды, тербелістер өшеді.

Кедергісі бар тербелмелі контур q( t ) A( t ) q0e t

i
q R
si
U C L t

i
В.П. Сафронов 2015 safron-47@mail.ru

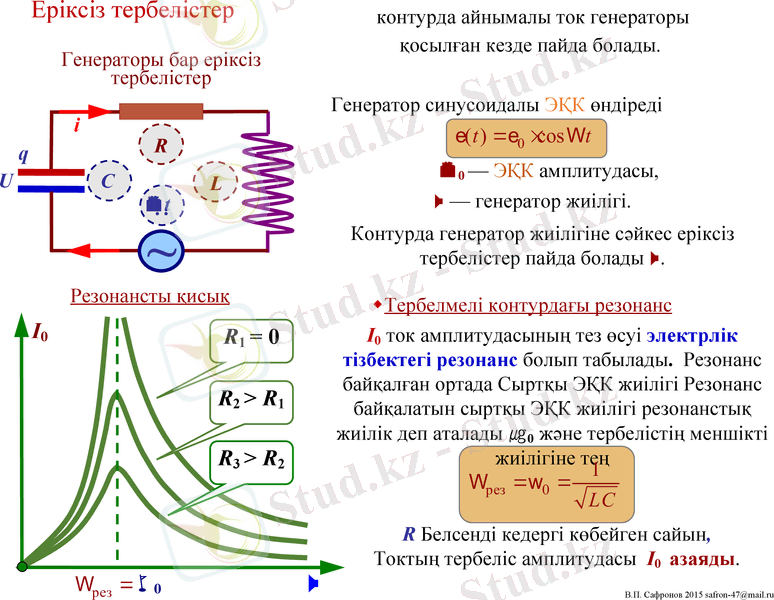

Еріксіз тербелістер
контурда айнымалы ток генераторы
қосылған кезде пайда болады.
Генераторы бар еріксіз
тербелістер
Генератор синусоидалы ЭҚК өндіреді
i ( t ) 0 cos t
q R
0 — ЭҚК амплитудасы,

U C L

t — генератор жиілігі.

~
Контурда генератор жиілігіне сәйкес еріксіз
тербелістер пайда болады .
Резонансты
Резонансты қисық
қисық
Тербелмелі контурдағы резонанс
I0 R1 = 0 I0 ток амплитудасының тез өсуі электрлік
тізбектегі резонанс болып табылады. Резонанс
байқалған ортада Сыртқы ЭҚК жиілігі Резонанс
R2 > R1
байқалатын сыртқы ЭҚК жиілігі резонанстық
жиілік деп аталады Ꞷ0 және тербелістің меншікті
R3 > R2 жиілігіне тең
рез 0
LC
R Белсенді кедергі көбейген сайын,
Токтың тербеліс амплитудасы I0 азаяды.
рез
0 В.П. Сафронов 2015 safron-47@mail.ru
