Айнымалылар мен операциялар

MathCad жүйесі MathSoft фирмасының өнімә болып табылады. Мысалға, әр жыл сайын осы жүйенің жаңа версиясы шығып жатыр. Қазіргі уақытта бізге белгілісі MathCad12.

MathCad-бұл программалаудың интегралды жүйесі. MathCad-та мәтіндік редактор, есептеуіш, символдық процессор және графикалық процессор бар. MathCad жүйесінің жұмыс ортасы Windows(Word, Excel және т. б) ОЖ-ге ұқсас.

MathCad жүйесінің интерфейстік ортасы. Интерфейс мыналардан құралады:Тақырып қатары.

;

Негізгі меню жолы.

;

Қалып күй қатары.

,

яғни View/Status Bar командасы арқылы іске қосу.

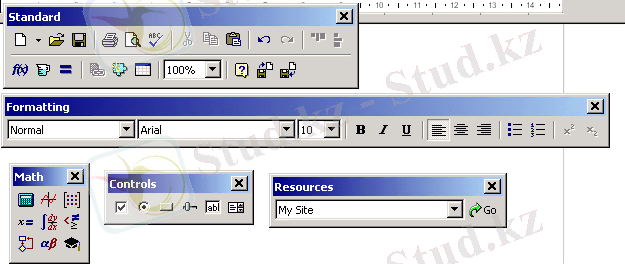

ПанельдегіStandard, Formatting, Math, Controls, Recourcesбөлімдері . Бұл панельдерді жұмыс ортасының кез-келген бөлігіне орналастыруға болады.

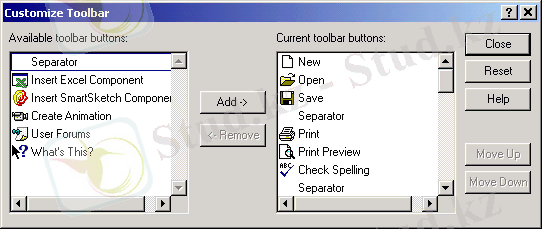

Инструменттер панелінің құрамының құрылымы. Курсорды керекті панельге орналастырып және оң жақ батырмасы арқылы жанама менюді шақырып, одан Customize (Жөндеу) қатарын таңдағанда, диалогты терезе пайда болады. Осы терезенің сол жақ панелінде әлі енгізілмеген пиктограммалар орналасқан, ал оң жақта енгізілген пиктограммалар орналастырылған.

панелінің батырмалары негізгі менюдің бастапқа командаларын басқарады. панелінің жинақталған командалары мәтінмен жұмыс істеуге негізделген, яғни мәтіннің стилін және шрифтін (қарпін) өзгертуге, тізімдер құруға болады.

панелде документке қолданушы интерфейсінің басқаратын стандартты элементтерін (жалаушалар, қосқыштар, енгізу өрістері т. б) қоюға болады.

панелі MathCad жүйесінде ресурстарды (ағылшын тіліндегі мысалдар, оқулықтар) шақырады.

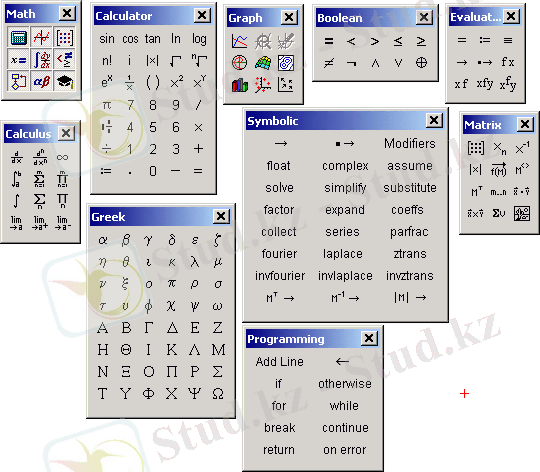

MathCad жүйесіндегі ең негізгі панель - математикалық панелі болып табылады. Ол математикалық таңбаларды, символды және шаблондық математикалық операторлар мен функцияларды құруға мүмкіндік береді.

-арифметикалық операцияларды шығаруға және жай функцияларды қолдануға арналған.
-жеті түрлі типті графиктерді тұрғызуға арналған командалардан құралған.
-векторларды, матрицаларды және олармен жұмыс істеуге арналған операцияларды тұрғызуға арналған.
-Есептеулерді басқаратын операторларды қоюға және қолданушылар операторларын енгізуге арналған.
-бұл палитра жоғарғы математика операцияларына, сонымен қатар шексіздік таңбасына арналған.
-салыстырмалы операцияларды және логикалық операциялардыNot, And, Orқоюға арналған.
-MathCad жүйесінің программалық инструменттері.
-бұл грек символдарын теруге арналған палитра.
-символдық есептеулерді басқаратын кілттік сөзден тұрады.
-бұл панельпанелімен бірге кілттік сөзден тұрады. Мұнда символдық ауыспалы типі берілген командалар орналасқан.

MathCad жүйесіндегі документ. Жеке бөлімдерден және блоктардан құралған. Документ блогындасол жағында орналасқан нүкте байланысынан тұрады.

Блоктың 3 типі бар: Мәтіндік, есептеуіш, графикалық. Мәтіндік блоктар орындалмайтын түсініктемелердін ролін атқарады. Есептеуіш блоктар орындалатын математикалық есептеулерден: формула, теңдеу, теңдік, теңсіздіктерден тұрады. Графикалық блоктар да орындалады.

Блокты документтен алып және форманың ыңғайлы жеріне орналастыруға болады. Блок размері оған енгізілетін таңбаларға байланысты автоматты түрде орнатылады. Әдетте блок шекарасы көрінбей тұрады, бірақ блоктың көрсетілуіне жарықтандыру режимін орнатуға болады (команда View Regions ) . Блоктар бір-бірінің үстіне орналастырылуға болмайды . Егер осындай жағдай болған жағдайда, мына командаларды орындау керек ( Format t/Separate Regions ) . Жаңа документ үшін Untitled: N аты болады, N- документтің реттік номері.

MathCad жүйесінің документін сақтағаннан кейін, файлдың кеңейтілуі . mcd болады. File/Page Setup командасының көмегімен беттің параметрін өзгертуге болады.

View/Ruler командасының көмегімен сызғышты қосуға болады. View/Zoom командасының көмегімен документтңғ масштабын өзгертуге болады.

MathCad жүйесінің негізгі объектілері:

Нақты MathCad-ң документтерінің өзінің программасы болады, яғни программалық визуальді тілінде жазылған. MathCad жүйесінің визуальді тілін реализациялық жүйенің тілінен айыра білуіміз керек. MathCad жүйесінің реализация тілі ең жоғарғы С++ тілі болып табылады.

MathCad жүйесінде енгізілетін негізгі объектілерге мыналар жатады: алфавит, тұрақтылар (константы), айнымалылар, операторлар, функциялар.

Алфавит- латын әріптері, 0 ден 9-ға дейінгі сандар, грек әріптері. MathCad-та ең бірінші есте сақтайтын нәрсе әріптерді (Х және х-әр түрлі айнымалылар) және қаріпті ажырата алады. Сонымен қатар, алфавитке шексіз символ ∞ , штрих ′ ( ctrl/F7 пернесінің көмегімен теріледі), сызылған символ_, пайыз символы, төменгі индекс кіреді.

MathCad жүйесіндегі айнымалылар және функциялар аты кез-келген ұзындықта бола алады, бірақ:

-аттар санмен, сызылған символмен, штрих және пайызбен басталмайды.

-шексіздік символы атта (имя) тек бірінші бола алады.

-Аттағы барлық әріптер бір стильде және шрифте болу керек .

Константы -бұл сандық жүйе. Мысалы, .

-баған ұзындығы, WRITEPRN функциясының файлын жазғанда қолданылады.

- WRITEPRN функциясының файлын жазудағы цифр саны.

тұрақтылар жүйесінің шығару форматын өзгертуге болады. Ол үшін нәтижені екі рет шерту жеткілікті, үтірден кейінгі таңба санын өзгертуге болатын диалогты терезе пайда болады.

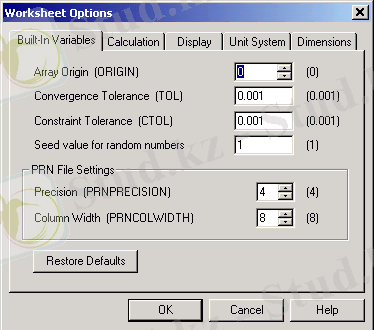

Дәл осы жолмен кез-келген есептеулердің нәтижесін өзгертуге болады. Үнсіз келісім бойынша үтірден кейінгі санды өзгерту форматының 3 түрі бар. Кейбір жүйелік тұрақтыларды / командасының көмегімен диалогты терезеде немесе операторының көмегімен өзгертуге болады.

Айнымалылар- документті орындау барысында өзгеретін сандық мағына, объекті. Айнымалыларды енгізу және есептеу нәтижесін шығару үшін локальды меншіктеу қолданылады, яғни оны пернетақтадан (латын қаріпіндегі “қос нүкте” пернесі) , , палитрасынан теруге болады. меншіктеу таңбасы MathCad жүйесіндегі іс-әрекеттің солдан оңға қарай жүретінін білдіреді. Егер документті әзірлеу кезінде меншіктеу таңбасы қос нүктесі жоқ теңдік болып көрінуі үшіноң жақ батырманы басып, жанама менюден “Default” тізімінен “Equal” бөлімін таңдау қажет . теңдік таңбасы MathCad жүйесінде нәтижені шығару үшін қолданылады.

MathCad жүйесі программалау тіліне қарағанда бүтін сандық, комплекстік, мәтіндік, логикалық айнымалы типтегі тапсырманы қажет етпейді. Айнымалы типі оған енгізілген мәнге қарап автоматты түрде анықталады.

Астыңғы қатарда әрбір айнымалыға сәйкес нәтижесі көрсетілген. Бүтін айнымалылар түсіндірмені қажет етпейді.

Кішкентай комплексті айнымалылар бірлігін теру үшін қолданылады. Мәтіндік айнымалылар тік жақшамен беріледі. Логикалық айнымалылардың мәні 0 немесе 1 болады.

MathCad-та айнымалылардың арнайы типі бар, олар мына түрде берілуі мүмкін.

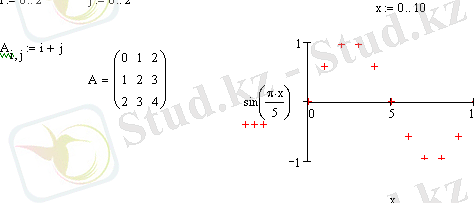

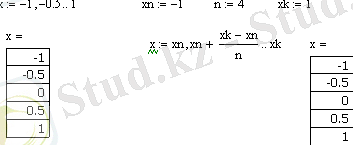

Ранжировтық айнымалылар массивке келеді.

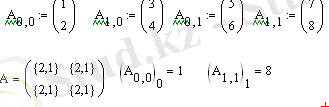

Массивтер. MathCad жүйесінде массивтің екі түрі бар:бір өлшемді және екі өлшемді. Массив элементтері сандық индекстермен беріледі, яғни олар “[” тік жақша пернесінің көмегімен немесе панелінің командасымен қойылады. Әдетте нөмірлеу нольден басталады. Нөмірлеу ORIGIN жүйелік айнымалысымен беріледі, яғни үнсіз келісім бойынша нольге тең. V ₀ -вектордың бірінші элементі, M _{0, 0} -матрицаның бірінші элементі. Массивтің тек элементтеріне мән бермей, оның калонкасына (мысалы, M ^<0> - матрицаның бірінші калонкасы) көз жүгіртуіміз керек. Массивтің элементтері сан, тұрақтылар, айнымалы және басқа массивтер болуы мүмкін. Массивтер әдетте сандық және символдық түрде болады. Векторлар мен матрицалармен жұмыс істеуге арналған негізгі операциялар панелінде жинақталған.

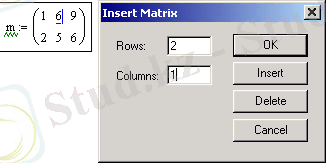

Массивті құрудың бірнеше әдістері бар. Матрицаларды құрудың ең оңай әдісі Insert/Matriх командасының көмегімен жүзеге асады. Осы команданы шақырғанда экранда матрицаның баған мен қатар санын көрсететін диалогты терезе пайда болады (вектор-бір калонкалы матрица) . Қара тіктөртбұрыш, яғни матрицаның элементтерін көрсететін матрицалық шаблон пайда болады.

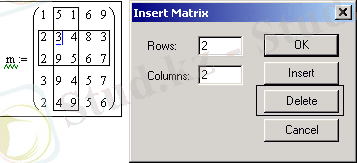

Құрылған матрицаға қатар мен баған қосу дәл осы жолмен іске асады. Ол үшін қатар мен бағанның қосылатын жерінен элементті белгілеу қажет.

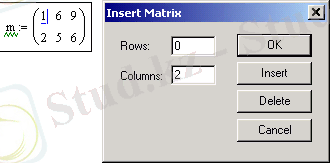

Егер матрицаның қатарлары мен бағандарын өшіру керек болса, онда сол жақ баған мен жоғарғы қатардағы элементке курсорды орнатып жою керек.

Сонымен қатар матрицаны олардың элементтері белгілі болғанда құруға болады.

Енгізілген массивті жалауша орнату арқылы қайтарып қоюға болады.

Матрицаны құрудың басқа да әдістері бар: таблица және берілгендерді енгізу арқылы.

Функция. MathCad жүйесінде функцияның екі түрі бар: енгізілетін(кірістірілген) және қолданылатын функция.

Енгізілетін функция-ол Insert/Function командасының немесе пернетақтадан теру арқылы қойылады. Енгізілетін функцияның параметрлері жақшаға алынады. Параметр ретінде тұрақтылар, айнымалылар, математикалық өрнектер алынады.

MathCad жүйесінің қолданушы функциясының программалау тілі сияқты қолданушы функциясының тапсырмасына мүмкіндігі бар. Қолданушы функциясының тапсырмасы үшін ат беру керек, одан кейін жақшаға үтір арқылы оның барлық аргументтерін теру керек.

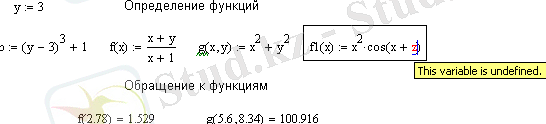

Функцияны анықтау, функцияға қатынау.

Операторлар. MathCad жүйесіндегі әрбір оператор символ түріндегі математикалық іс-әрекетті білдіреді.

Әрбір оператор операнда деп аталатын бір немесе екі санға (айнымалы және функция) әсер етеді. Математикалық палитралар топтық математикалық операторлардан тұрады:

Арифметикалық қимылды білдіретін операторлар арифметикалық деп аталады, оларпалитрасынан алынады.
палитрасынан қойылатын операторлар есептеуіш оператор деп аталады (дифференциалдау, интегралдау, суммасын табу, шығымын, шекті) .
Логикалық алынады.
Матрицалық алынады.
Өрнек (выражения) операторлары(Evaluation - Выражения) панеліне жинақталған (санды шығару операторы, локальдық меншіктеу операторы, глобальды меншіктеу, символды шығару операторы) .

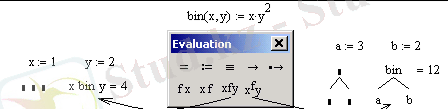

Қолданушы операторы. панеліне қолданушы операторының алдын ала құрылған документіне қою үшін қолданылады.
