Көлденең мұнай сепараторы


Жұмыс түрі:  Реферат
Тегін:  Антиплагиат
Көлемі: 7 бет
Таңдаулыға:

Мазмұны

Бөлімдер атауы
Бет
№:
Бөлімдер атауы: Кіріспе
Бет: 2
№: 1
Бөлімдер атауы: Мұнай-газ сепараторының жұмыс жасау принципі
Бет: 3
№: 1. 1
Бөлімдер атауы: Конструкциясы
Бет: 5
№: 2
Бөлімдер атауы: Мұнай-газ сепараторларын жіктеу
Бет: 6
№: 2. 1
Бөлімдер атауы: Мұнай-газ сепараторларының түрлері
Бет: 7
№:
Бөлімдер атауы: Қорытынды
Бет: 8
№:
Бөлімдер атауы: Пайдаланылған әдебиеттер
Бет: 9

Кіріспе

Сепаратор (лат. separator-бөлгіш) - өнімді әртүрлі сипаттамалары бар фракцияларға бөлуді жүргізетін аппарат, бір сұйықтықты екінші сұйықтықтан бөліп алу.

Алғаш рет сепараторды ойлап тапқан швед ғалымы Густав де Лавалем болып табылады(1878 ж)

Сеператорлар әртүрлі салаларда қолданылады, соның ішінде мұнай-газ саласында.

МГС немесе мұнай - газ сепараторы-материалды ілеспе газдар мен судан тазарту мақсатында химия және мұнай өнеркәсібі кәсіпорындары қолданатын жабдық. Оның негізгі функциялары:

  • мұнай мен газды оқпан бөлігі, ұңғыма, жинау коллекторы бойынша айдау кезінде бөлу;
  • артық суды алып тастау;
  • жинақтау резервуарынан соңғы қайта өңдеуде дайындау қондырғысына дейін жеткізу кезінде пульсацияны төмендету.

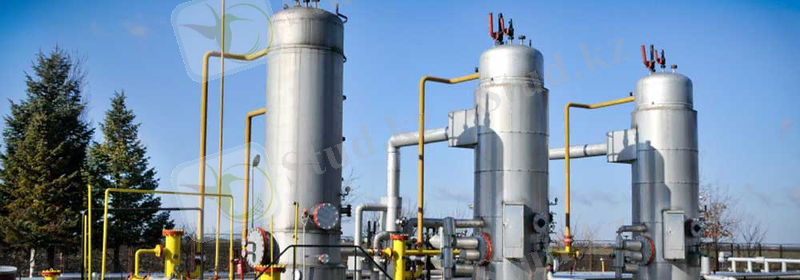

Виды сепараторов нефти и газа

1. Мұнай-газ сепараторының жұмыс жасау принципі

Мұнай-газ сепараторының жұмыс істеу принципі гравитацияны, инерцияны немесе ортадан тепкіш күшті пайдалануға негізделеді.

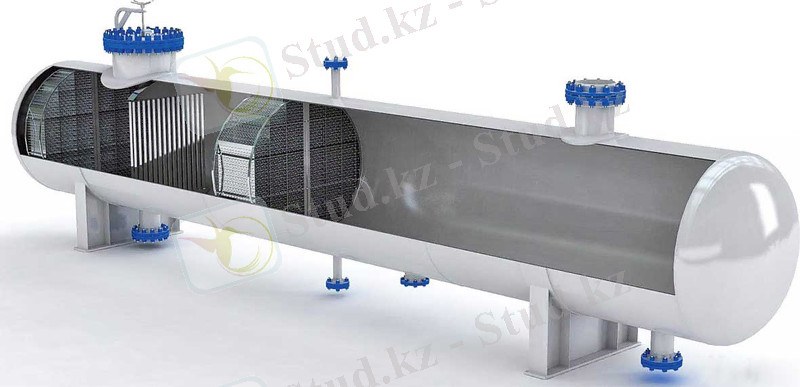

Принцип работы нефтегазового сепаратора

1. Гравитациялық типтегі мұнай-газ сепараторының ең қарапайым принципі. Онда физика заңдарына сәйкес газдардың жеңіл фракциялары жоғары көтеріледі және конструкцияның қақпағының астында жиналады, ал ауыр мұнай (таза немесе су бөліктерімен) төменде қалады.

2. Инерциялық жүйелерде алгоритм ұқсас, тек негізгі фактор-материалдардың тығыздығы. Мұнайдың тығыздығы жоғары, сондықтан ол қабырғаларда тұрып, түбіне түседі. Газ, өз кезегінде, тығыздығы аз-ол сыртқа шығарылады.

3. Центрден тепкіш типті МГС сепараторының жұмыс принципі құйынды әсерге негізделген: спираль бойынша газ сұйықтықты орта "бұралады", соның нәтижесінде әртүрлі тығыздықтағы мұнай бөлшектері ағымда қалады, ал газ бөлшектері бөлінеді және шығарылады.

Элементтерді бөлуді қолданатын әдіс сепарация деп аталады. Ол кезең-кезеңмен жүреді-ағым секциядан секцияға ауыстырылады. Кез келген түрдегі құрылғыларда барлығы 3 немесе 4 бөлім болуы мүмкін. Оларда материалдарды бөлу температура мен қысым біртіндеп өзгерген кезде орындалады (біріншісі жоғарылайды, екіншісі төмендейді) .

  • Бірінші секция негізгі деп аталады, мұнда мұнайды ортадан тепкіш/гравитациялық күштің көмегімен еркін газ көлемінен қарқынды тазарту (сепарация, бөлу) жүзеге асырылады.
  • Екінші сыйымдылық-тұнба. Мұнда қалдық газ көпіршіктері жойылады.
  • Үшінші-мұнай жинау сыйымдылығы (өнім жиналады және шығарылады) .
  • Төртінші бөлік (мұнай - газ сепараторларының барлық түрлерінде жоқ) - тамшы ұстағыш (газды мұнайға түскен өлшенген ылғалды алып тастайды) .

1. 1 Конструкциясы

Конструкция-ыдыста бөлінген металл цилиндр. Бөлгіштер ретінде бөлімдер қолданылады. МГС мұнай-газ сепараторын орнату тік немесе көлденең болуы мүмкін. Корпуста бекітудің сенімділігі үшін арнайы тіректер қарастырылған.

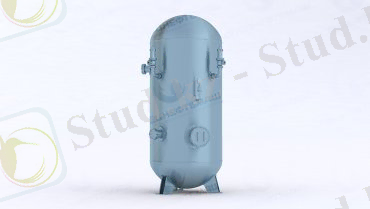

Конструкция нефтегазового сепаратора

Қондырғыны орнату тәсілі бойынша таңдау (көлденең немесе тік) жұмыс ортасының сипаттамаларына, монтаждау шарттарына және сепарация жүйесінің өткізу қабілетіне байланысты.

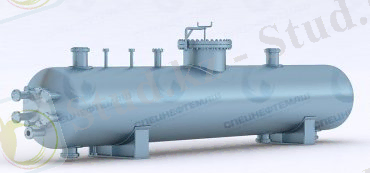

Нефтегазосепараторы НГС Газосепараторы ГС

1. Көлденең, мұнай түсудің үлкен көлемі кезінде қойылған міндеттерді жақсы орындайды.

2. Тік, МГС мұнайдың аз ағынына қызмет көрсетеді, бірақ аз орын алады. Мұндай құрылымдар сыйымдылықтың ішкі бөлігін (қабырғаларын, түбін) сепарациялау процесінде пайда болатын шөгінділерден тазарту жоспарында ыңғайлы.

Мұнай - газ сепараторы конструкциясының түбі келте құбырлармен және штуцерлермен жабдықталады-олар арқылы жұмыс ортасын айдау жүзеге асырылады және технологиялық жабдықтар (реттеуші, бақылау, өлшеу) қосылады. Бөліктердің әрқайсысында (сыйымдылықтар-секциялар) бөлінген мұнай мен газ шығарылатын өз штуцерлері бар.

2. Мұнай-газ сепараторларын жіктеу

Мұнай-газ сепараторларын жіктеу кестесі оларды 5 негізгі белгілері бойынша бөледі. Ең маңызды сипаттама-кеңістіктегі орын немесе монтаждау тәсілі. Мұнда-үш нұсқа: тік, көлденең және гидроциклон. Оларды орындау ерекшеліктерін төменде қарастырайық.

Жіктеудің екінші белгісі-нысаны - Ол цилиндрлік (жиі) немесе сфералық (сирек) болуы мүмкін. Сепарациялау (тазалау) фазаларының санына байланысты сыйымдылықтар екі және үш фазаға бөлінеді (тек мұнай және газ немесе мұнай, газ және су) .

МГС сепараторларының жіктелуінің белгісі-жұмыс принципі (ортадан тепкіш, инерциялық, гравитациялық) - Тағы бір сипаттамасы-жұмыс қысымының деңгейі үшке бөлінеді:

  • жұмыс қысымы 0, 6 МПа дейінгі мұнай-газ сепараторлары;
  • 0, 6-2, 5 МПа кезінде жұмыс істейтін құрылғылар;
  • 2, 5 МПа астам деңгей айдалатын жүйелер.

2. 1 Мұнай-газ сепараторларының түрлері

Тік МГС

Тік типтегі мұнай - газ сепараторының құрылымы: материалды енгізу және шығару үшін түтіктері бар цилиндрлік құрылым (кіре берісте - мұнай-газ қоспасы, шыға берісте-оның компоненттері) . Жүйені сақтау және оның қауіпсіз жұмысын бақылау үшін корпус арнайы арматурамен және материалдарды бөлу элементтерімен жабдықталған.

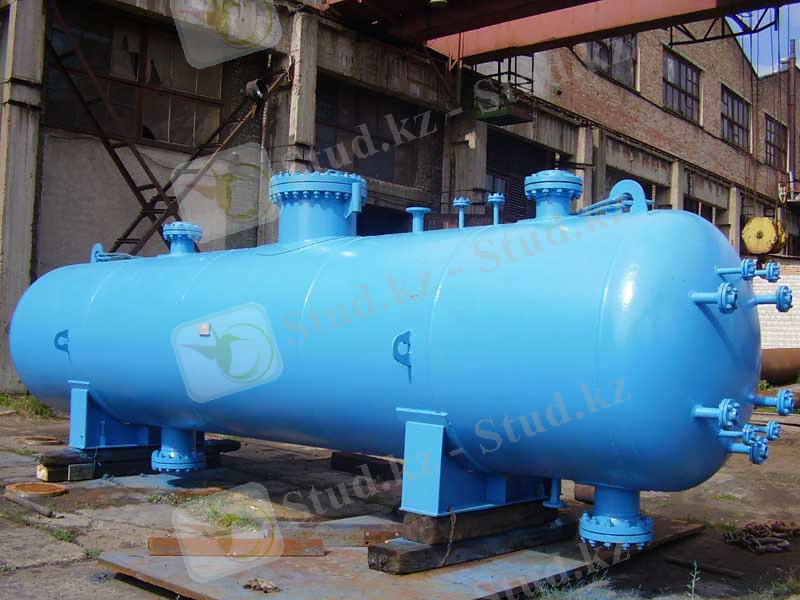

Көлденең мұнай сепараторы

Көлденең мұнай-газ сепараторы:

  • ыдыстан (бұрышта 2 сөре орнатылған) ;
  • пеногаситель;
  • сұйықтықтарды бөлгіш;
  • мұнай дренажын жүргізу кезінде құйғыштың пайда болуының алдын алу жүйелері.

МГС тік сепараторы сияқты, Көлденең модель ағындарды шығару үшін штуцерлермен, жүзеге асырылатын түтікпен және техникалық қызмет көрсету үшін люкпен жабдықталған.

Гидроциклонды МГС

Гидроциклон жабдығы көлденең модельдің бір түрі болып табылады. Оның конструкциясында 1-дәл гидроциклондар - бағыттаушы түтігі, тангенциалды енгізу және айдау блогы (ағын) бар цилиндрлік құрылғылар бар.

Қорытынды

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
