Бұрандалы қосылыстар
Мазмұны:
Кіріспе
Негізгі бөлім
Бұрандаларды дайындау әдістері
Бұранданың негізгі түрлері
Қорытынды
Пайдаланылған әдебиеттер тізімі
Бұрандалы қосылыстар
Бұрандалы қосылыстар деп, болттың, винттің, шпильканың, гайканың және т.б. бекіту бөлшектерінің көмегімен қосылатын ажырамалы қосылыстарды айтамыз. Мұндағы винт дегеніміз бұрандалы сырық; болт қалпақшалы винт; гайка - бұрандалы тесігі бар кілтпен қамтылатын пішінді бөлшек; ал шпилька - екі жағы да бұрандалы сырық.
Бұранда
Бұранда тілінген бөлшектің пішіні бойынша конусты бұранда және цилиндрлі бұранда болып екі түрге бөлінеді. Цилиндрлі бұранда көп таралған. Конусты бұрандалар көбінесе тұрбаларды жалғастырғанда қолданылады. Өйткені олар тығыздықты жақсы қамтамасыз етеді.
Бұрандалар профилі бойынша үшбұрышты, тікбұрышты, трапециялы, жұмыр және т.б. болып бөлінеді.
Винт сызығының бағыты бойынша оң және сол бұранда болып бөлінеді. Оң бұрандада винт сызығы солдан оңға қарай жоғары, ал сол бұрандада оңнан солға қарай жоғары жүреді. Оң бұранда кеңінен таралған. Сол бұранданы арнайы жағдайларда ғана колданады.
Бұранда сызықтарын өзара параллель етіп бірнешеуін қатар жүргізуге болады және ондай бұрандаларды көп кірісті бұрандалар деп атайды. Олар бұранда сызығының кіру санына байланысты бір кірісті, екі кірісті, үш кірісті және т.б. болып бөлінеді. Бір кірісті бұрандаларды кесу оңай және арзан, сондықтан олар техникада көп қолданылады. Барлық бекіту бұрандалары бір кірісті болып келеді. Ал көп кірісті бұрандалар тек жүк көтеретін винттерде қолданылады, себебі олардың пайдалы әсер коэффициенті жоғары келеді.
Бұрандаларды дайындау әдістері.
1. Бұранданы кескішпен (метчик, плашка) қолдан дайындауға болады. Бұл әдіс өнімділігі шамалы болғандықтан шағын өндірістер мен жөндеу жұмыстарында ғана қолданылады.
2. Бұранданы кескіш арқылы темір жонатын немесе арнаулы болт өңдейтін станоктарда дайындауға болады.
3. Арнаулы фрезерлік станоктарда дайындалады. Бұл әдіспен дәлдікті талап ететін, үлкен диаметрлі винттер дайындалады (жүріс және жүк винттері, біліктердегі бұрандалар және т.б.).
4. Арнаулы бұрандалар таптағыш станок автоматтарда кесіледі. Мұндай өнімділігі жоғары, әрі арзан әдіспен стандартты қозғалыс қажетіне арналған бұрандалар әзірленеді (болттар, винттер, гайкалар және т.б.).
5. Құю әдісі. Мұнда пластмассадан, шойыннан және шыныдан құйылған бөлшектердің бұрандаларын құю процесінде жасауға болады.
6. Сығу әдісі. Жұқа қабырғалы қаңылтырдан және пластмассадан штамптау немесе үлкен қысыммен қысу арқылы жасалатын бөлшектерге бұранда сызығын сығу арқылы түсіреді.
Бұранданың геометриялық параметрлері - бұранданың сыртқы диаметрі, яғни бұранда орамының сыртқы төбелері арқылы жүргізілген цилиндр диаметрі; - бұранданың ішкі диаметрі, бұранда орамының ішкі табандары арқылы жүргізілген цилиндр диаметрі; - бұранданың орта диаметрі; - гайка мен винт орамы жанасатын профильдің жұмыс биіктігі; - қадам; - бұранда жүрісі, бұл гайканың бір айналу кезіндегі жылжу шамасын көрсетеді. Бір кірісті бұранда үшін = ; көп кірісті бұранда үшін , мұндағы - кіру саны; - профиль бұрышы; - көтерілу бұрышы.
Пайдалануға қойылатын негізгі талаптар:
Допуск расположения поверхностей
Эскиз

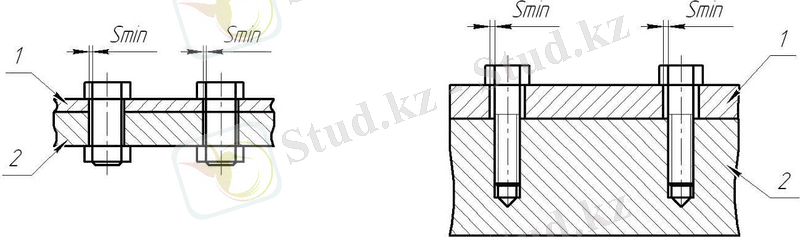

Позициялық төзімділікті анықтауға арналған формулалар
Максимальное расширение допуска Тдоп

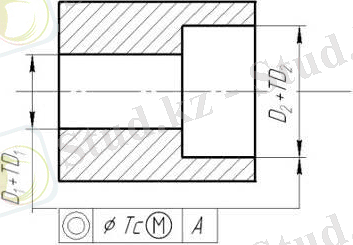

Негізгі бет осіне қатысты туралау (симметрия)
База үшін
ТР = 0
Бақыланатын бет үшін
ТР = ТС
Тдоп = Td1
Тдоп = Td2

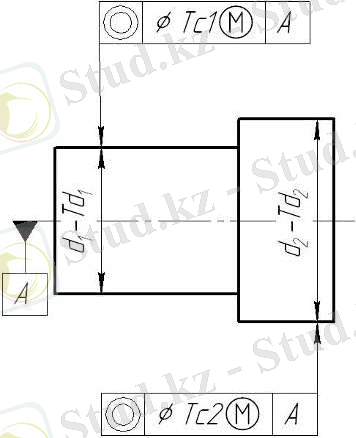

Ортақ оське қатысты туралау (симметрия)
ТР1 = ТС1
ТР2 = ТС2
Тдоп = Td1 + Td2

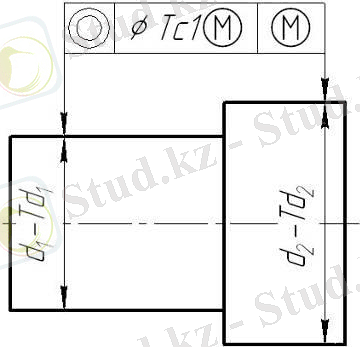

Екі беттің теңестірілуіне (симметриясына) төзімділік
Негіз көрсетілмеген
ТР1 = ТР2 =
Тдоп = TD1 + TD2

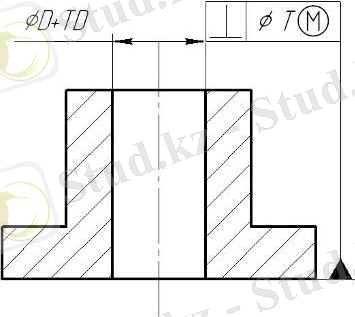

Жазықтыққа қатысты бет осінің перпендикулярлығы
ТР = Т
Тдоп = TD
Бұрандалардың негізгі түрлері.
Бұрандалы винттер пайдалану қажеттілігіне қарай бекіту бұрандалары және қозғалыс немесе күш беретін бұрандалар болып бөлінеді.
Бекіту бұрандалары бөлшектерді қосу қажетіне арналған, ал олардың профилі үшбұрышты етіп жасалады.
Бекіту бұрандалары: метрлік - негізгі бекіту бұрандасы;
Трубалы бұрандалар - төбелері мен ойықтары дөңгелетілген үшбұрышты; жұмыр ағаштарға арналған винттердің бұрандасы.
Қозғалыс немесе күш беретін бұрандалар (жүріс бұрандалары): тікбұрышты трапециялы симметриялы, трапециялы симметриясыз, немесе сүйеніш.
Бұрандалардың профилін таңдап алу.
Көптеген факторлармен анықталады, олардың ішіндегі маңыздылары беріктік, технологиялылық және бұрандадағы үйкеліс күштері. Айталық, мысалы, бекіту бұрандасының беріктігі және бекіту бөлшектерін өздігінен бұралудан сақтандыру үшін үйкеліс күштері жоғары болуы керек.
Қозғалыс немесе күш беретін бұрандаларда тозуды азайтып, п.ә.к. көтеру үшін үйкеліс күштері аз болуы керек. Беріктік олар үшін көп жағдайда винт жұбының өлшемдерін анықтайтын басты критерий болып табылмайды.
Бекіту метрлік бұрандасы үшін және ... жалғасы
