Кіріспе

Негізгі бөлім

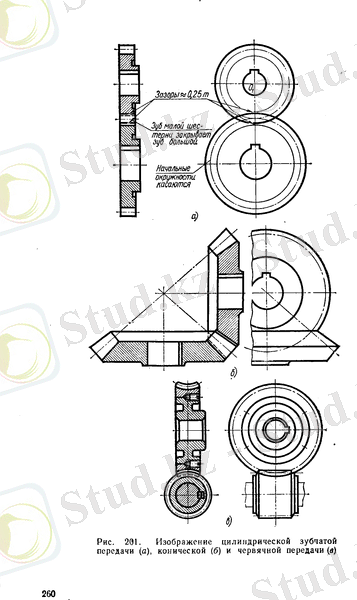

Берілістердің өзараауыстырымдылығы мен дәлдігі және пайдалану рөлі;

Дәлдікті стандарттау;

Өндірістің дәлдігіне қойылатын талаптарды таңдау және негіздеу;

Қорытынды

Пайдаланылған әдбиеттер тізімі

Кіріспе

Бұрандалық қосылыстар машинажасауда кең тараған ( қазіргі уақыттағы көптеген машиналардың 60% барлық тетіктерінің бұрандасы болады. Пайдалануға тағайындалуы бойынша бұрандалар жалпылай қолдану, арнайы және белгілі механизмнің тетіктерінің бір типін қосу үшін тағайындалған болып бөлінеді. Бірінші топқа келесі бұрандалар жатады:

а ) ажырау қосылысы үшін қолданылатын және ұзақ пайдалану процесінде жіктің тығыздылығын сақтайтын бекітпелік (метрикалық, дюймдік) ;

б ) жүріс бұрамасы, суппорт бұрамасы және өлшеуіш прибор үстелдері үшін қолданылатын кинематикалық (трапециялық және тікбұрышты), басты талаптар - ең аз үйкеліс кезіндегі дәл қозғалуды қамтамасыз ету және де процестерде тік сызықты айналмалы қозғалысты түрлендіру үшін домкраттардың қозғалыстың бірқалыптылығын және жоғарғы жүктеме қабілеттілігі талаптарын қамтамасыз ету.

в) құбырлар және әртүрлі тағайындалуымен арматуралар үшін қолданылатын құбырлық және арматуралық (құбырлық цилиндрлік және конустық, конустық метрикалық), негізгі талап - қосылыстардың қамтылуын қамтамасыз ету. Бұрамаларға пайдаланылатын талабы бұранда қосылыстарының тағайындалуына тәуелді. Барлық бұрандалар үшін жалпы талап қосылыстардың пайдалану сапасын сақтау кезіндегі қандай тетіктің оның сенімділігі, ұзақ уақыттылығы және бұрап шығарылуы болып табылады.

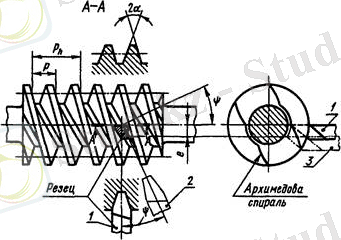

Цилиндрлік бұранданың параметрлері профиль, ортаңғы(сомын бұрандасының диаметрі), сыртқы және ішкі диаметрлері; қадам, профиль бұрышы, бастапқы ұшбұрыш биіктігі, профиль жақтарының еңкіштік бұрыштары және, бұранданың көтеру бұрышы, сонымен қатар бұрау ұзындығы.

Бұранда параметрлерін анықтау. Профиль және диаметрлердің номиналды өлшемдері, бұранданың сыртқысы үшін де, ішкісі үшін де жалпы болып табылады. Метрикалық бұранданың халықаралық біріңғайлануы болады. Метрикалық бұранда профиль ережеленеді.

Кіші қадамымен бұрандалардың бір немесе сыртқы диаметрі әртүрлі қадамға сәйкес болуы мүмкін. Кіші қадаммен метрикалық бұрандалар бұрап шығару ұзындығымен шектелген жұқа қабырғалы тетіктерді қосу кезінде, сонымен қатар қосылыстардың жоғарғы беріктігі талап етілген жағдайда (әсіресе ауыспалы жүктемелерде) қолданылады. Профильдің тік сызықты бүйірлік қырларымен метрикалық, трапециялық тіреуіш, құбырлық және басқа цилиндірлік бұрандаларының өзараауыстырымдылығын қамтамасыз ететін шақтама және қондыру жүйелері бірлік принцип бойынша тұрғызылған; олар бұрандалық тетіктер конструкциясының ерекшеліктерімен және бұранданың бөлек параметрлерінің қателіктерінің өзара байланысының болуымен санасады.

Бұрандалық тетіктерді дайындау кезінде бұранда профиль мен оның өлшемдерінің қателіктері болады, қосылыс сапасын төмендететін және бұрап шығаруын бұзуы мүмкін диаметрлік қималар шоғырлығының болмауы және басқа да ауытқулардың болуы мүмкін. Қосылыс сапасын және бұрап шығаруды қамтамасыз ету үшін бұранданың диаметрлер, бұрыш және қадамдарының шақты мәндерімен анықталатын бұралу тетіктерінің шақты контырлары бұрап шығарудың барлық ұзындығының шекті контурына кірмеуі қажет. Номиналды контурды сақтауда ең жақсысы өтпелі калибірлермен тексерген жөн (олар тексеру бұрандасымен бұрап бекітілуі қажет) .

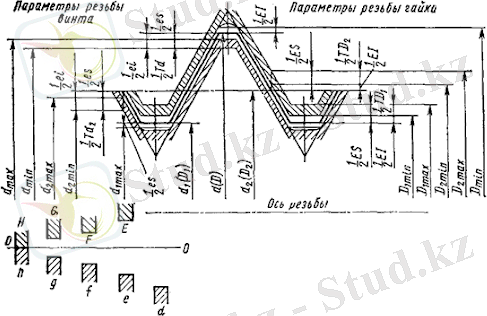

Бұрандаманың ең кіші шекті контуры (D2 min және D min) және сомынның ең үлкені (D2 max D1 max) өтпелі емес бұрандалы калибірлермен (олар бұралуы немесе өтуі керек) бақыланады немесе осы диаметрлерді әмбебапты өлшеуіш құралдармен анықтайды. Профиль тік сызықты бүйірлі жақтарымен барлық цилиндірлік бұрандаларда бұрап шығаруды қамтамасыз ету үшін қадам ауытқуы және профиль бұрышы бұранданың шақты орташа диаметрін қатысты өлшеумен қайтарылады. Бұранданың қадам ауытқуы ∆Р деп бұрап шығару ұзындығы немесе берілген ұзындықтағы кез келген профильдің бір бүйірлі жақтарының екі орта нүктелері арасындағы өстік бағыттағы шақты және номиналды арақашықтық арасындағы айырмашылықты атайды. Жалпы тағайындалатын ішкі және сыртқы бұрандалар сонымен қатар көптеген арнайы бұрандалар профилдің бүйір жақтары бойынша қосылады.

Бұранданың төбесімен ойымы бойынша жанасу мүмкіндігі d(Д) және d(D) бойынша шақтама өрісінің орналасуымен қатынасты жіберілмейді. Профилдің бүйір жақтары бойынша жанасу сипатына байланысты (демек, орта диаметр бойынша саңылаумен қондыру, керімелі және өтпелі болып бөлінеді .

ISO шақтама жүйесіне өту метрикалық бұранданың халықаралық бірыңғайлануы бойынша жұмысын аяқтайды: Оның диаметрлері, шақтамалары және қондырулары ISO бойынша бұранданың шақтама жүйесіне өту, халықаралық бірыңғайландырудан басқа да, келесі ерекшеліктерді алуға мүмкіндік береді: Қосылыстарды жинауды оңай ететін саңылаумен бұрандалардың кеңінен ендіру, желіндіруге қарсы қабаттарды жағу мүмкіндігімен қамтамасыз ету, сонымен қатар ауыспалы жүктемелерге түсетін бұрандалы қосылыстардың цикльдік беріктігін жоғарылатады . Бұл жүйе шақтамаларда және т. б. таңдауда бұранданың бұрап шығу ұзындығын белгілеумен есептеудің толық ережелерін бекітеді.
