Конус және бұрыштарды өлшеу әдістері мен құралдары

Конус ( ішкі, сыртқы ) үлкен негізгі диаметрімен D1 кіші негіз диаметрімен d1, конус бұрышымен α, еңкіш бұрышымен d/2, конус ұзындығымен L сипатталады . Еңкіш бұрышы d/2 D, d және L өлшемдерімен мына қатынаспен

D 2 d 2 L = t g α 2 \frac{\frac{D}{2} - \frac{d}{2}}{L} = \frac{tg\alpha}{2} немесе D d L = 2 t g α 2 \frac{D - d}{L} = \frac{2tg\alpha}{2} =C,

Мұндағы 2tg α \alpha /2=C - конустылық; і = C 2 \frac{C}{2} =tg α 2 \frac{\alpha}{2} - еңкіштік

D, d, α және L өлшемдері арасындағы өзара байланыс шақтаманы белгілеумен есептеледі. Конустың номиналды өлшемі берілетін конустық кен көлденең қимасының жазықтығы негізгі жазықтық деп аталады . Негізгі жазықтықтың өстік орналасуын анықтауға арналған жазықтық базалық жазықтық деп аталады . Конустың негізгі және базалық жазықтықтарының арыасындағы өстік арақашықтық конустың база арақашықтығы деп аталады.


Конус диаметрі шақтамасын мөлшерлендірудің екі әдісі бекітілген. Бірінші әдісі бойынша конустың кез-келген кесе-көлденең қимасында бірдей және шақты конустың жазықтығының барлық нүктелері екі шекті конустың арасында орналасуын анықтайтын диаметр ТД шақтамасын бекітеді . ТД шақтамасы егер оның ауытқуын аз шақтамамен шектемейтін болса, конус бұрышының ауытқуын және конус пошымының ауытқуын шектейді. Екінші әдіс бойынша тек берілген конус қимасында ТДS шақтамасын бекітеді. Бұл шақтама конустың бұрыш ауытқуын және пошымын шектемейді. FT пошымының шақтамасы конустың кесе-көлденең қимасының дөңгелену және оның түзілуінің тік сызықтығының шақтамаларының суммасы болып табылады.

Саңылаумен, керілмемен және өтпелі қондырулар бекітілген. Жанаспалы конустарының өзара остік орналасуын орнықтыру тәсілі бойынша қондыруды конустардың конуструктивті элементтерін қозғау жолымен орнықтырумен қондыру (базалық жазықтық) ; конустарды берілген остік қозғау бойынша орнықтырумен қондыру және престеудің берілгне күші брйынша орнықтырумен қондыру кермелі қондыру деп бөледі. Қондырудың бірінші екі түрін бірдей квомететтің жанаспалы конустарының шақтама өрістерімен тесік жүйесінде дайындау қажет. Қозғалмалы қондырулар жанаспалы тетіктер арасындағы саңлауларды реттеуге қажетті түйіндерде қолданады (мысалы, жылжудың конустық ішпектік мойынтірегімен станоктың бұрамасұқпаның конустық мойынын қосуда) .

Қозғалмалы қосылыстарға герметикалық қамтамасыз ететін және жай қалыпта бір кеңістікте екіншісін ажырататын, сонымен қатар қосылыс тетіктерін өзара қозғалтудағы (мысалы, арматуралық крандар) қосылыстар жатады.

Қозғалмайтын конустық қосылысты бұрылыу моментін беру кезінде қажет қатысты кермені туғызатын остік күшті қосу жолымен алуға болады (мысалы, станоктың бұрмасұқпасының кескіш аспабының конустарын қосу) . Остік күштің әсерінен тетіктің өздігінен орталықтануы жүреді(жанаспалы тетік остері сәйкес келеді.


Конустың қосылыс цилиндірлік қосылыстармен салыстрғанда оңай шашуды қамтамасыз етеді, жұмыс істеу процесінде кермені реттеуге мүмкіндік береді.

Әр түрлі қондыруларды алу үшін келесі негізгі ауытқулар бекетілген; d, e, f, j, I, K, m, n, p, r, s, t, u, x, z сыртқа көшу үшін және H, J, B, N, -ішкі конус үшін. Бұл негізгі ауытқулар 4-12м квалитеттермен сәйкес шақтама өрісін түзеді.

Материкалық және Морзе конустары үшін бес дәлдік дәрежесі бекітілген; АТ4, АТ5 . . . АТ8. Әр дәреже үшін конустың бұрыш ауытқуының шеті бекітілген (конус ұзындығына микрометірлермен), шеткі ауытқу тік сызықты түзулерден және дөңгелектемеуден. Номиналды өлшемнен бұрштың ауытқуы сыртқы үшін оң, ішкі конус үшін теріс орналасады.

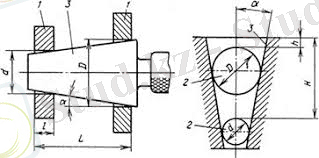

Бұрышты бақылаудың салыстырмалы және тригонометриялық әдістері болады. Бірінші әдістің негізінде бақыланатын бұрыштық өлшеулермен, бұрыштармен және бұрыштық қима үлгілермен салыстыруда жатыр. Бұрыштың мөлшер көмегімен өлшеу бұрыштың жақтарымен сол мөлшер арасындағы ең үлкен сипат шамасын бекітеді.

https://studfile.net/html/2706/940/html_MWaFCfLfNZ.JePv/img-vjDVcL.png

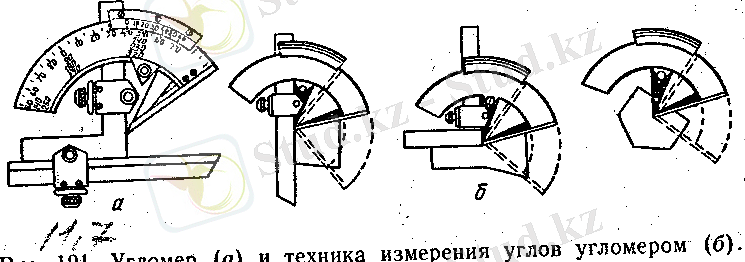

2' дейін және ірі дәлдікпен бұрыштарды өлшеу үшін конуспен бұрышмөлшерлерді, әмбебап және оптикалық бұрышмөлшерлерді қолданады. Орталық(екі радиуспен түзілген бұрыштарды), сонымен қатар дәл бұрыштың бөлінулерін тетікті өңдеу кезінде тексеру үшін 5, 10 және 60 бөлінумен оптикалық бөліну тиегін қолданады. 5 бөлінумен, экранда есептегіші бар тергі өңделген. Екі қыр арасындағы бұрыш гониометірмен, ал көлденеңінен тікке дейінгі аз бұрышты ауытқулар деңгейлікпен өлшенеді. Сонымен қатар С. С. Подлозова конструкциясымен бөлінудің ең үлкен қателігі 360 градус шегінде 2'' аспайтын.

Тегіс конусты тетіктерді калибрлермен бақылауға болады. Бұл жағдайда базаарақашықтықтың ауытқуы нормалды шектереде жатқанын анықтайды. Сондай-ақ боялу бойынша контакттың дағын анықтаумен бақылау жіберіледі.
