Пермаллой толтырғышымен магнитодиэлектриктердің құрылымы мен магниттік қасиеттері

Жұмыс түрі: Материал
Тегін: Антиплагиат
Көлемі: 4 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ Қ. И. СӘТБАЕВ атындағы ҚАЗАҚ ҰЛТТЫҚ ТЕХНИКАЛЫҚ ЗЕРТТЕУ УНИВЕРСИТЕТІ

АөЖЦ институты

Энергетика кафедрасы

СӨЖ

Тақырыбы : сипаттаңыз __[17-нұсқа_среда:14:20-15:10]

№

Орындалған жұмыстың сапасы

Баға диапозоны

Алған %

№: 1

Орындалған жұмыстың сапасы: Орындалмаған

Баға диапозоны: 0%

Алған %:

№: 2

Орындалған жұмыстың сапасы: Орындалған

Баға диапозоны: 0-50%

Алған %:

№: 3

Орындалған жұмыстың сапасы: Материалды өзіндік жүйелеуі

Баға диапозоны: 0-10%

Алған %:

№: 4

Орындалған жұмыстың сапасы: Тиісті көлемде және айтылған уақытта орындалуы

Баға диапозоны: 0-5%

Алған %:

№: 5

Орындалған жұмыстың сапасы: Қосымша ғылыми әдебиеттерді қолдануы

Баға диапозоны: 0-5%

Алған %:

№: 6

Орындалған жұмыстың сапасы: Орындалған тапсырманың бірегейлігі

Баға диапозоны: 0-10%

Алған %:

№: 7

Орындалған жұмыстың сапасы: СӨЖ қорғауы

Баға диапозоны: 0-20%

Алған %:

№:

Орындалған жұмыстың сапасы: Қорытынды

Баға диапозоны: 0-100%

Алған %:

Білім алушының аты-жөні Зарқынбек Айкүміс

Мамандық шифры В062

Оқытушының аты жөні Жұматова Асель

3. 17-нұсқа Зарқынбек Айкүміс среда:14:20-15:10

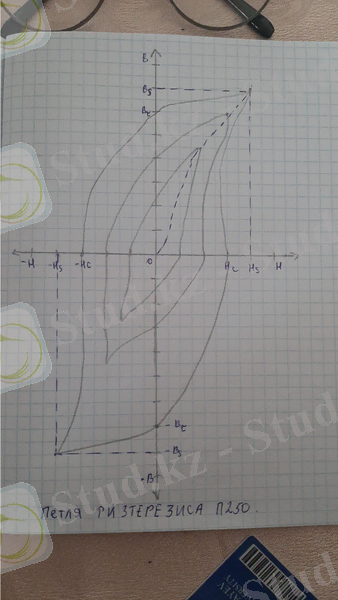

сипаттаңыз, атап айтқанда пермальды толтырғышпен. Магнитодиэлектрик үшін пермеллитті Р-250 маркалы гистерезис циклін жасаңыз.

МД ферриттер сияқты жоғары жиілікті магниттік материалдар болып табылады. Ферриттермен салыстырғанда олардың тұрақты қасиеттері бар, бірақ бірқатар электромагниттік параметрлер бойынша оларға жол береді. Пластмассаның ұқсас технологиясы бойынша алынады.

МД ұсақ ұсақталған ферромагнитикадан тұрады, оның бөлшектері оқшауланған және магнитті емес материалмен бекітілген. Ферромагнетик ретінде альсиферлер, карбонил темірі, пермалды, бакелит, полистирол, шеллак сияқты органикалық материалдар ретінде, сондай - ақ органикалық емес-сұйық шыны, шыны эмальдар және басқалар жиі қолданылады.

МД - сақинадан, өзекшелерден және т. б. бұйымдарды престеу (1420) қысымда жүргізіледі . 102 МПа (1420 Т/см2), қысым жоғары болса, соғұрлым магниттік өткізгіштігі жоғары болады.

Пермаллои-әлсіз алқаптарда өткізгіштігі бар жоғары темір-никель қорытпалары. Құрамы бойынша төмен никель (4050% Ni) және жоғары никель (7280% Ni) болып бөлінеді. Мұндай бөлімше никельдің пайыздық құрамына байланысты магниттік және электрлік сипаттамалардың ығысуымен байланысты. Диаграммадан m _нач екі максимум бар: салыстырмалы (1) және абсолюттік (2) : 1 - 4050% никельі бар аймақ төмен коникельді пермаллойға сәйкес келеді; 2 - 7280% - жоғары коникельді, m _макс . мәні бар және ең үлкен аймақ.

Пермаллодардың екі тобы да электромагниттік қасиеттерді жақсарту үшін Молибден, хром, мыс және басқа да элементтер сияқты әр түрлі элементтермен легирлейді. Балқыту вакуумда немесе бейтарап газдарда жүзеге асырылады. Жұқа табақтар мен таспалар жоғары магнитті қасиеттерді алу үшін кейіннен Жоғары температуралы күйдіру арқылы суықтай басылған күйінде шығарылады немесе штампталады. Орауға (тороидальды өзекшелерді дайындау кезінде) және кейіннен күйдіруге арналған лентаның беті катафорез тәсілімен кремний, магний немесе алюминий тотықтарының жұқа қабатымен немесе сұйық фазасы жеңіл буланатын сұйықтық болып табылатын суспензиядан тұндыру арқылы жабылады, мысалы ацетон. Пермаллойдан жасалған өзекшелерді құрастыру және пайдалану процесінде магниттік сипаттамалардың нашарлауына байланысты механикалық кернеуге (соққы, түзету, орамамен қысу және басқалары) жол берілмейді.

Пермаллоевтардың жоғары магниттік қасиеттері, олардың магниттену қабілеті кристаллографиялық анизотропия константасының нөлге жақындығын және қанығу магниттілігін түсіндіреді, бірақ бұл сыртқы кернеулерден магнит қасиеттерінің үлкен сезімталдығына әкеледі. Негізгі магнитті қасиеттері бойынша пермаллоевтердің бірнеше топтары бөлінеді. Заңсыз жоғары мақсатты және төмен мақсатты пермаллоевтердің қасиеттерін қараңыз. Ең көп таралған балқытпа маркалардың негізгі қасиеттері келесі кестеде көрсетілген. Бренттегі номер никельдің пайыздық мөлшерін көрсетеді.

Группа

Марка

Негізгі қасиеттері

Группа

Марка

Негізгі қасиеттері

Группа: 1

Марка: 79 НМ, 80НХС, 81НМА, 83НФ

Негізгі қасиеттері: Әлсіз өрістердегі ең жоғары магниттік өткізгіштігі

Группа: 2

Марка: 50НХС

Негізгі қасиеттері: Жоғары магниттік өткізгіштігі және әлсіз өрістерде жоғары меншікті кедергісі

Группа: 3

Марка: 45Н, 50Н

Негізгі қасиеттері: Жоғары магниттік өткізгіштігі және қанығу индукциясы

Группа: 4

Марка: 50 НП, 79НМП, 34НКМП, 65НП

Негізгі қасиеттері: Гистерезистің тікбұрышты ілмегі, магнит қасиеттерінің анизотропиясы

Ni, %

m _нач

m _макс

H _c , А/м

B _s , Тл

r, мкОм. м

Ni, %: 50

mнач: 2000-3200

mмакс: 5-6

Hc, А/м: 6

Bs, Тл: 1. 55

r, мкОм. м: 0. 5

Ni, %: 78. 5

mнач: 7000-14000

mмакс: 1-2

Hc, А/м: 2

Bs, Тл: 1. 05

r, мкОм. м: 0. 25

Ең үлкен m _макс және m _нач қорытпалары шағын габаритті трансформаторлардың өзекшелері, реле және магнит экрандары үшін олардың қалыңдығы 0. 02 мм - ден кем болғанда-импульсті трансформаторлардың өзекшелері, магнитті Күшейткіштер мен реле үшін ұсынылады.

Жоғары меншікті кедергісі бар қорытпалар импульстік трансформаторлардың өзекшелері мен қайта магниттеусіз жұмыс істейтін дыбыстық және жоғары жиіліктегі аппаратуралар үшін іске асырылады.

Жиіліктің ұлғаюымен жұқа прокаттың төменконикельді пермаллоиін қолданған жөн.
