Аналогтық кіріс
ҚР білім және ғылым минитрлігі
Семей қаласының Шәкәрім атындағы Мемлекеттік Университеті
Ақпараттық-Коммуникациялық технологиялар факультеті
Автоматика және Ақпараттық Технологиялар оқу кафедрасы
Пән: Микроконтроллерлерді және өндірістік контроллерлерді бағдарламалық қамтамасыздандыру
СӨЖ 8
Тақырыбы: Codesys-табасқару үшін командалық кіріс және аналогтық кіріс және шығыстар
Дайындаған: Абылқаиров Ә.Т.
Тексерген: Оспанов Е.А.
Тобы: АУ-801
Семей 2020
Жоспар
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3
1.Аналогтық кіріс және шығыстар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8
Қолданылған әдебиет ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 9
Кіріспе
Ондаған жылдар бағдарламаланатын логикалық контроллерлер қалады ажырамас бөлігі автоматтандыру жүйелерін кәсіпорындардың и систем управления технологическими процессами. Аналогтық кіріс пен шығуларды дұрыс жүзеге асыру ӨБҚ қолдану негізінде жатқан басым міндеттердің бірі болып табылады.
1.Аналогтық кіріс және шығыстар

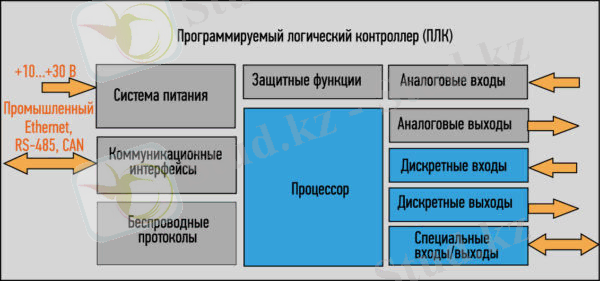

Әдетте "ұғымы бағдарламаланатын логикалық контроллер" (ПЛК, Programmable logic controllers, PLC) білдіреді блокты-модульдік жүйесін әмбебап мақсаттағы салынған негізінде микропроцессордың. Әдетте, ПЛК орталық процессор, кернеу түрлендіргіші, байланыс және сымсыз интерфейстермен жұмыс істеу үшін әртүрлі шеткі периферияны, сондай-ақ сыртқы құрылғылармен өзара іс-қимыл жасау үшін кіріс пен Шығысты қамтиды. ПЛК жалпыланған құрылымдық сұлбасы 1.1.1 - суретте көрсетілген.
1.0.1 - Сурет

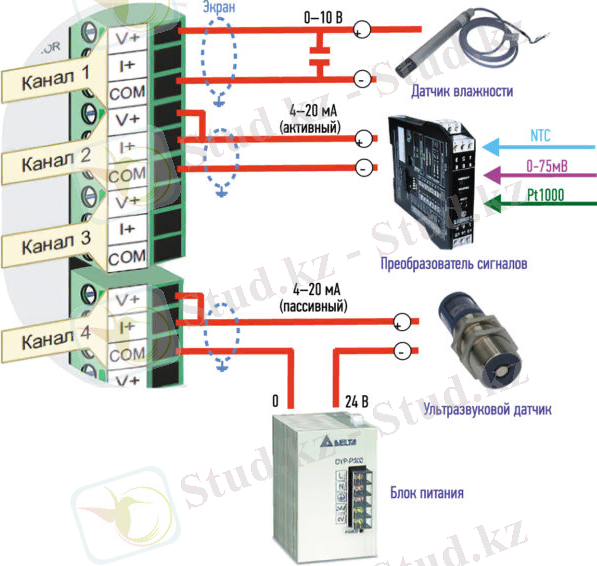

Барлық контроллердің бортында бар кірулер мен шығуларды үш класқа бөлуге болады: Аналогты, дискретті және арнайы. Аналогты кіру ӨЛК сәйкестіктер енгізу үшін үздіксіз сигналды датчиктер мен басқа да сыртқы құрылғылар. Аналогтық сигналдар екі түрге бөлінеді: Ток бойынша сигналдар (4-20 мА) және кернеу бойынша сигналдар (0-10 В бастап). ОС-ның аналогтық шығулары, өз кезегінде, құрылғыларды бірқалыпты басқару үшін қызмет етеді. Аналогтық шығулардың бөлінуі кірістердегі сияқты (Ток бойынша және кернеу бойынша). Аналогтық кірісшығыс түрлерін пайдалану мысалдары 1.1.2 - суретте келтірілген.
1.1.2 - Сурет
Аналогтық кіріс
IEC 61131-2-2012 ГОСТ сәйкес, аналогтық кіріс (analogue input) - бағдарламаланатын контроллерлер жүйесінде жұмыс істеу үшін үздіксіз сигналды дискретті мультибитті екілік санға түрлендіретін құрылғы.
Аналогтық кіріс үшін ең көп таралған тұрақты кернеудің стандартты диапазондары болып табылады: -10...+10 и 0...+10 в. ток кірісі үшін диапазондар 0-20 және 4-20 мА құрайды (кесте. 1).
Сигнал диапазоны
Кіру импедансы шектері
+-10 В
10 кОм
0 - 10 В
10 кОм
1 - 5 В
5 кОм
4 - 20 мА
300 Ом
0 - 20 мА
300 Ом

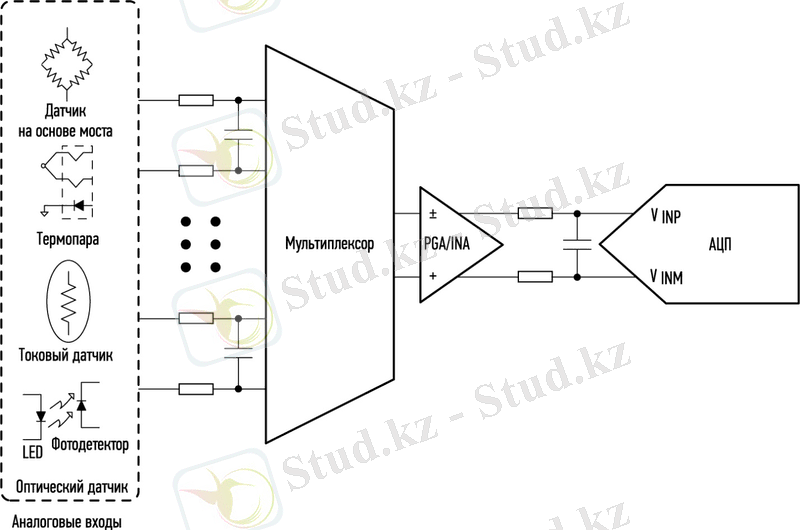

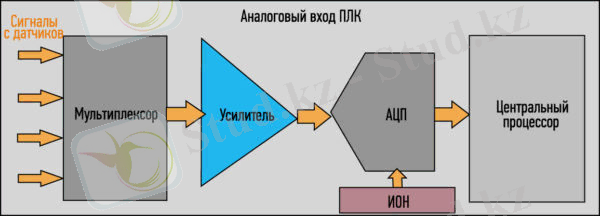

Жалпы жағдайда аналогтық сигналдарды өңдеу жүйесінің өлшеу трактісі бірнеше буыннан тұрады (сурет. 3): датчиктен (немесе датчиктен) алынған кіріс сигналы күшейткішке мультиплексор арқылы немесе тікелей түседі. Осы схемадағы күшейткіштің басты міндеті-АСТ үшін оңтайлы деңгейге дейін сигналды нормалаукүшейту. Өз кезегінде АСТ тірек кернеу көзінің (ИОН) кернеу деңгейіне сәйкес сигналды цифрлауды ... жалғасы
Семей қаласының Шәкәрім атындағы Мемлекеттік Университеті
Ақпараттық-Коммуникациялық технологиялар факультеті
Автоматика және Ақпараттық Технологиялар оқу кафедрасы
Пән: Микроконтроллерлерді және өндірістік контроллерлерді бағдарламалық қамтамасыздандыру
СӨЖ 8
Тақырыбы: Codesys-табасқару үшін командалық кіріс және аналогтық кіріс және шығыстар
Дайындаған: Абылқаиров Ә.Т.
Тексерген: Оспанов Е.А.
Тобы: АУ-801
Семей 2020
Жоспар
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3
1.Аналогтық кіріс және шығыстар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8
Қолданылған әдебиет ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 9
Кіріспе
Ондаған жылдар бағдарламаланатын логикалық контроллерлер қалады ажырамас бөлігі автоматтандыру жүйелерін кәсіпорындардың и систем управления технологическими процессами. Аналогтық кіріс пен шығуларды дұрыс жүзеге асыру ӨБҚ қолдану негізінде жатқан басым міндеттердің бірі болып табылады.
1.Аналогтық кіріс және шығыстар
Әдетте "ұғымы бағдарламаланатын логикалық контроллер" (ПЛК, Programmable logic controllers, PLC) білдіреді блокты-модульдік жүйесін әмбебап мақсаттағы салынған негізінде микропроцессордың. Әдетте, ПЛК орталық процессор, кернеу түрлендіргіші, байланыс және сымсыз интерфейстермен жұмыс істеу үшін әртүрлі шеткі периферияны, сондай-ақ сыртқы құрылғылармен өзара іс-қимыл жасау үшін кіріс пен Шығысты қамтиды. ПЛК жалпыланған құрылымдық сұлбасы 1.1.1 - суретте көрсетілген.
1.0.1 - Сурет
Барлық контроллердің бортында бар кірулер мен шығуларды үш класқа бөлуге болады: Аналогты, дискретті және арнайы. Аналогты кіру ӨЛК сәйкестіктер енгізу үшін үздіксіз сигналды датчиктер мен басқа да сыртқы құрылғылар. Аналогтық сигналдар екі түрге бөлінеді: Ток бойынша сигналдар (4-20 мА) және кернеу бойынша сигналдар (0-10 В бастап). ОС-ның аналогтық шығулары, өз кезегінде, құрылғыларды бірқалыпты басқару үшін қызмет етеді. Аналогтық шығулардың бөлінуі кірістердегі сияқты (Ток бойынша және кернеу бойынша). Аналогтық кірісшығыс түрлерін пайдалану мысалдары 1.1.2 - суретте келтірілген.
1.1.2 - Сурет
Аналогтық кіріс
IEC 61131-2-2012 ГОСТ сәйкес, аналогтық кіріс (analogue input) - бағдарламаланатын контроллерлер жүйесінде жұмыс істеу үшін үздіксіз сигналды дискретті мультибитті екілік санға түрлендіретін құрылғы.
Аналогтық кіріс үшін ең көп таралған тұрақты кернеудің стандартты диапазондары болып табылады: -10...+10 и 0...+10 в. ток кірісі үшін диапазондар 0-20 және 4-20 мА құрайды (кесте. 1).
Сигнал диапазоны
Кіру импедансы шектері
+-10 В
10 кОм
0 - 10 В
10 кОм
1 - 5 В
5 кОм
4 - 20 мА
300 Ом
0 - 20 мА
300 Ом
Жалпы жағдайда аналогтық сигналдарды өңдеу жүйесінің өлшеу трактісі бірнеше буыннан тұрады (сурет. 3): датчиктен (немесе датчиктен) алынған кіріс сигналы күшейткішке мультиплексор арқылы немесе тікелей түседі. Осы схемадағы күшейткіштің басты міндеті-АСТ үшін оңтайлы деңгейге дейін сигналды нормалаукүшейту. Өз кезегінде АСТ тірек кернеу көзінің (ИОН) кернеу деңгейіне сәйкес сигналды цифрлауды ... жалғасы
