Картадағы және аңыздағы сурет пен түске сәйкес белгілердің сәйкестігі


5. Құрастыру жұмысы.
Компиляциялық жұмыс түпнұсқа мен карта аңызының графикалық құрылысын және оның соңғы дизайнын қамтиды. Құрудың әртүрлі көздері, картографиялық құбылыстардың ерекшеліктері картаны құруда келесі ғылыми әдістердің қолданылуын анықтайды: локализация, интерполяция, жалпылау және түсіндіру.
Нысандарды, контурларды географиялық негізге байланыстыруды білдіретін локализация әдісі ең кең таралған және картографиялық кескіндердің көптеген әдістерін қолданған кезде қолданылады. Нүктелер бойынша локализацияланған объектілер географиялық координаттармен салыстырылады. Көптеген нысандар үшін географиялық координаттар белгісіз, содан кейін олар географиялық негізде қол жетімді нысандармен (елді мекендер, гидрография, жолдар) локализацияланған. Нысандар мен контурларды беру кезінде сіз табиғи нысандарды орман, егістік жерлер, батпақтар және т. б. сияқты локализациялауға көмектесетін түсірілім және топографиялық карталарды қолдануға болады, контурларды автордың түпнұсқасына ауыстыру кезінде индикаторлардың локализациясы жиі қолданылады, ол құбылыстардың географиялық байланыстарына негізделген. Мысалы, шымтезек батпақтарының картасында шымтезек-батпақты топырақтың контурын, гипсометриялық картада - жайылмалы (аллювиалды) топырақтың контурын және т. б. көрсетуге болады.
Сандық көрсеткіштері бар картаны салу кезінде изолин әдісі үшін барынша жетілдірілген интерполяция әдісі кең қолданылады. Интерполяцияның мәні бүкіл картаға түскен аумақты сипаттайтын изоляторлар жүйесінің сандық көрсеткіштері бар жекелеген нүктелерді құру. Интерполяция кезінде құбылысқа әсер ететін көптеген факторларды, ең алдымен табиғат пен қоғамның көптеген
компоненттерінің дамуымен байланысты рельефті ескеру қажет. Географиялық факторларды ескеретін интерполяция географиялық деп аталады. Сондықтан көптеген табиғат карталарына изоляторлар жүйесін құру үшін рельефтік бейнесі бар географиялық негізді пайдалану ұсынылады.
Жалпылау географиялық картаның негізгі қасиеттерінің бірі болып табылады, негізінен ұсақ масштабтағы карталарды құрудың ғылыми әдісі. Жалпылау процесі картаға түсетін аумақтың мақсаты, масштабы, тақырыбы, ерекшеліктері, сондай-ақ пайдаланылған картографиялық кескіннің көздері мен әдістеріне әсер етеді. Жалпылау картографияның әртүрлі кезеңдерінде жүзеге асырылады.
Картография алюминий парағына жабыстырылған Whatman қағазының парағында жасалады (температура мен ылғалдылықтың өзгеруіне байланысты қағаздың деформациясын болдырмас үшін) . Мөлдір, деформацияланбайтын пластмассалар түпнұсқа карталарды құрастыруға арналған материалдар ретінде кеңінен қолданылады. Пластмассадан суретке түсіре отырып, картаның контурларын бейнелеуге болады, сонымен бірге кескіндермен немесе картаның мазмұн элементтерін (өзен шекаралары, елді мекендер және т. б. ) сиямен сызуға болады. Пластмассалар карталарды жасау процесін жеңілдетеді, олар фотосуреттерді айналып өтіп, түпнұсқадан сызбамен басып шығаруға мүмкіндік береді.
Бастапқы картаны графикалық түрде құрастырған кезде оның элементтерін қолдануда белгілі бір дәйектілік болады. Біріншіден, координаталық торды тораптық нүктелер жасайды. Қазіргі уақытта тікбұрышты координаталар бойынша нүктелер салу арнайы құрылғы - коордиографиямен орындалады. Қазіргі электронды координографтар мен плоттерлерде нүктелер координаталары магниттік таспалардан немесе магниттік дискілерден оқылады немесе олар компьютер жадындағы мәліметтерге сәйкес автоматты түрде кесіліп алынады.
Компьютерді құрастыру кезінде алдын-ала сканерленген географиялық
негіз кеңейтілген масштабта көрсетіледі, масштабтау, жобалау немесе қолмен сызу арқылы оған басқа картографиялық көздерден алынған тақырыптық ақпарат қолданылады. Сандық ақпарат мәліметтер базасынан алынады немесе тікелей пернетақтадан енгізіледі
Карта мазмұнын игерудің бірінші кезеңі картаның міндеті мен тақырыбымен анықталатын көрсетілген объектілер мен құбылыстарды іріктеуден тұрады.
Екінші кезең - карта аңызын әзірлеу. Бастапқы карталардың сапалық көрсеткіштері бар қарапайым аңыздарды жалпылау бірлескен орналасуымен немесе жалпы шығу тегімен сипатталатын объектілерді немесе құбылыстарды біріктіруден тұрады (мысалы, ормандарды ағаш түрлерімен көрсеткен кезде) . Аңыздарды сандық индикаторлармен жалпылау изолиналар, картограммалар, картограммалар және т. б. масштабтарының деңгейлерін өзгертуден тұрады. Жаратылыстану жіктеуіштері негізінде типологиялық карталардың аңыздарын жалпылау картада көрсетілген таксонометриялық бірліктерді таңдаудан тұрады. Екінші кезеңде картографиялық кескіннің бір әдісін басқасына ауыстыру туралы шешім қабылдауға болады, мысалы, нүктелік әдіспен картограммаға немесе диаграмма диаграммасына ауысу және керісінше.
Үшінші кезең - бастапқы картаның тақырыптық мазмұнын түпнұсқа авторына беру. Ол үшін жалпылаудың бірінші кезеңінде белгіленген іріктеудің сандық, сирек сапалық көрсеткіштерін - біліктілік (мысалы, ұзындық, аудан) және нормаларды (бірлік бірлігіндегі объектілер саны) қолданыңыз. Заттар мен құбылыстарды таңдау жалпыланған сызбаның құрылысына тығыз байланысты, мұнда ең бастысы географиялық объектілердің типтік белгілері мен географиялық сызбамен жалпы ұқсастығын сақтау болып табылады. Бұған сызықтардың қисықтық сипатын, айналу бұрыштарының ерекшеліктерін көрсету арқылы қол жеткізуге болады, кейде бұл шамадан тыс маңызды емес егжей-тегжейлерді көбейту арқылы.
Шифрлау әдісі аэрокосмостық мәліметтер негізінде түпнұсқалық
авторлық құқықты шығару үшін қолданылады. Оларды пайдалану шифрды шешу саласында тиісті дайындықты қажет етеді. Шифрлау тікелей және жанама шифрлау белгілері бойынша жүзеге асырылады, ал тақырыптық карталарды құрастыруда жанама белгілер (индикаторлар) көбінесе бірінші кезектегі мәнге ие болады. Шифрлаудың индикаторлары ретінде, мысалы, топырақ жамылғысы, рельеф компоненттері пайдаланылады, олар суретте жақсы көрсетілген және анық белгіленген тікелей белгілері (өсімдіктер, гидрографиялық желі, жер бедері) бар.
Тақырыптық карталар мазмұнын құрудың барлық осы әдістері, әдетте, бірлесіп қолданылады. Мысалы, жауын-шашын картасында изоляторлар жүйесін құру кезінде алдымен метеостанциялар мен посттарды оқшаулау қажет; Шифрлау нәтижелерін түпнұсқа авторына беру кезінде локализация әдісі қолданылады.
Аңыздың дамуы карта жасаудың алғашқы кезеңдерінде, онда бейнеленген заттар мен құбылыстардың шеңбері анықталғаннан басталады. Аңыздың түпкілікті жүйеленуі мен дизайны түпнұсқа авторын құрастырғаннан кейін ғана мүмкін болады.
Шартты белгілерге келесі талаптар қойылады:
- толықтығы, яғни картада қолданылатын барлық белгілерді қосу;
Картадағы және аңыздағы сурет пен түске сәйкес белгілердің сәйкестігі;
- шартты белгішелердің жақсы оқылуы, мәтіннің қисындылығы мен түсініктілігі;
- логикалық құрылыс.
Аңыз жасау өте маңызды процесс, қабылданған жіктеулердің қисындылығын тексеруге мүмкіндік береді, бейнеленген элементтердің құрамын қалыптастырады, олардың иерархиясын анықтайды, сандық және сапалық көрсеткіштердің егжей-тегжейін сипаттайды.
Тақырыптық карталар әртүрлі түрлермен ерекшеленеді, сондықтан олар үшін шартты белгілер алуан түрлі. Көбінесе шартты белгілер сол тақырыптағы
бұрын шығарылған карточкалардан алынады. Алайда, бұл белгілердің сипаты мен формасы әрдайым қолмен жазылған картаға сәйкес келмейді. Оларды әзірлеу кезінде оларды оңай сызуға, оқуға оңай, картаның мазмұны мен масштабына сәйкес келетін және бір-бірінен жақсы ажыратылуға тырысу керек.
Әдетте, шартты белгілер қағаз парағында алдын-ала жасалады, жақсырақ миллиметрге, оларға белгішелермен бірге түсіндірме мәтінді орналастырады. Бұл бүкіл легенда қанша орынды алатындығын көрсетеді, осылайша картаны жасау кезінде ескеру қажет. Шартты белгінің сызбасы, өлшемі мен түсі картадағы сәйкес белгілермен бірдей болуы керек; олар бір уақытта сызылып, боялған. Легендадағы түсіндірме мәтіні шартты белгіге симметриялы түрде орналасқан, оны қанша жолға иеленгеніне қарамастан; ол әдетте түпнұсқалық автордың сурет салғаннан кейін жазылады.
Көптеген тақырыптық карталарда ранг бойынша жіктелген құбылыстарды көрсетуге болады, осылайша бағынышты бірліктерді бөліп көрсетуге болады (мысалы, түрлері, кіші түрлері, түрлері және т. б. ) . Басқа карталар көптеген индикаторлар мен сипаттамалары бар екі немесе одан да көп өзара байланысты құбылыстарды көрсете алады. Мұндай карталар үшін шартты белгілерді тиісті топтарға бөлу, яғни оларды жіктеу маңызды.
Аңыздарды графикалық құру үшін келесі әдістерді қолдануға болады:
- ірі таксономиялық бірліктерді немесе тақырыптары мен субпозициялары бар бөлімдерді орналастыру;
- бөлуді сызықтар жүйесі бойынша таксономиялық бөлуді көрсететін аңыздың классификациясы;
- аңызға айналған графиктердің құрылысы, мұнда әр құбылыс екі белгімен сипатталады - көлденең және тік осьтер бойымен (мысалы, генезис және жас) ;
- белгілерді жіктеу бөлу кезектілігінде, бірақ топтастырусыз орналастыру.
Белгілі бір таксономиялық бірлікке жататыны аңыз мәтінімен суреттелген. Тақырыптық карталардағы жалпы географиялық белгілерді
елемеуге болады, өйткені олар барлық карталар үшін бірдей. Бірақ егер құрастырылған картадағы символ стандартты емес ұғымды білдірсе, онда бұл міндетті түрде аңызда түсіндіріледі (мысалы, кеме жүретін өзендер, электрлендірілген темір жолдар және т. б. ) .
Картаның аңызы әдетте суретте көрсетілген аумақтың конфигурациясына байланысты кез-келген орынды: бұрышта, төменде немесе картографиялық кескіннің жағында орналасатын жақтауларға орналастырылады. Аңызда «шартты белгілер» сөз тіркесін қолдану артық (әсіресе қосымша жыртар болмаса), өйткені пайдаланылған белгішелерден және түсіндірме мәтіннен картадағы белгілерді көрсететіні түсінікті.
Бастапқы картадағы тақырыптық мазмұн, сондай-ақ географиялық негіз, құрастырылған картаға әртүрлі жолдармен берілуі мүмкін. Кейбір жағдайларда, егер географиялық негіз қолайлы болса, онда оны және тақырыптық мазмұнын көшірме кестесі арқылы бірге көшіруге болады. Мұны істеу үшін оларды қағаз қыстырғыштармен байланыстырып, түпнұсқа картаға бос қағаз парағын салыңыз. Жарықтандырудың арқасында түпнұсқа картаның үлгісі қағаз арқылы көрінеді. Картада болуы керек элементтерді ғана көрсетіп, қатты қарындашпен карталарды көшіріп алыңыз. Карточканы көшіруді жеңілдететін түпнұсқалық картаның басқа көшірмесін ұсынған жөн, әсіресе егер ол іріктеумен өткізілсе.
Көшірудің келесі процедурасы ұсынылады: 1) ішкі жақтау; 2) дәрежелік желі; 3) гидрография; 4) елді мекендер; 5) байланыс жолдары; 6) шекаралар; 7) тақырыптық жүктеме.
Картаның әрі қарай сызылуын жеңілдету үшін оның жеке элементтерінің көшірмелерін әр түрлі сызықтармен қарындашпен жасау ұсынылады.
Жақтау, градус және гидрография жақсы жұқа сызықпен көшірілген жақсы.
Болашақ картадағы есеп айырысулар келесідей ауыстырылды. Қағаздың геометриялық центрі қағазға нүкте түрінде қарындашпен салынады және қолмен дөңгелектенеді. Тескішті салу кезінде калибрлі ине нүктеге қойылады, ал
тартылған тескіштің орны оның бастапқы картадағы орнына сәйкес келеді.
Хабарлама жолдары жұқа қатты сызықпен көшіріліп, көлденең сызықтар 1-2 см-ден кейін өздігінен сызылады. Егер картада темір жолдар мен автомобиль жолдары бір уақытта көрсетілсе, қатты сызықтардың біріне қос сызықшалар немесе басқа сәйкестендіру белгілері қолданылады. Қос сызықпен байланыс желілері бейнеленген жағдайда, оларды жолдардың осіне жабыстырып, көшіріп алыңыз.
Жиектер әртүрлі сызықтармен сызықтық сызықтармен жақсы көшіріледі, әртүрлі штрихтарды қолданып, мән шекараларында әр түрлі болады. Шекаралардың шартты белгілерін түпнұсқада ұстанудың қажеті жоқ, өйткені қарындашпен, сыпырумен дәл көшіру өте ұзақ уақытты алады. Егер шекаралар өзендердің бойымен өтетін болса, онда бұл бөлімде олар көшірілмейді.
Тақырыптық жүктемені беру ерекшеліктері орындаушының қалауы бойынша болашақ картадағы оның элементтерінің суреттеріне сәйкес келеді. Оны географиялық негізімен немесе сурет салғаннан кейін көшіруге болады. Ауыстыру процесінде белгішелерді жеңілдетуге болады, бірақ сонымен бірге олардың орталығының позициясын сақтау керек. Бұл талап нүктелік әдіске сәйкес келеді. Кардиограмма белгілері берілмейді - содан кейін олар аумақтық бөлімшелердің ең бос орындарында сызылады. Контурлар жинақтау картасына белгіленген жалпылау деңгейімен гидрографиялық желіге, елді мекендерге, жолдарға, шекараларға қатысты орналасуы бойынша беріледі. Өте контурлардың суреттері, мысалы, мекендеу орындары, жеңілдетілген.
Кадрдан тыс элементтер, тақырып, символдар және сыртқы жақтау, әдетте, көшірілмейді, бірақ жаңадан жасалады.
Елді мекендердің жазулары, ең еркін жерлерде сурет салу кезінде орналастырылған басқа географиялық нысандардың атаулары да көшірілмейді.
Карточкаларды құрастыру кезінде көбінесе карталардың азаюы немесе көбеюімен күресу қажет. Басқа карталардың түпнұсқаларынан кішірейтілген немесе үлкейтілген көшірмелер алудың бірнеше жолы бар. Қазіргі уақытта осы
мақсатта автоматты қондырғылар кеңінен қолданылады.
5. 1. Графикалық әдіс.
Графикалық әдіс немесе ұяшықтар арқылы сызу көбінесе карта көзден басқа проекцияда жасалса қолданылады. Ол үшін ұяшықтар желісі бастапқы және компоненттік карталарда квадраттар, трапеция немесе үшбұрыш түрінде бірдей атпен меридиандар мен параллельдер арасындағы сурет салынады (2-сурет) .

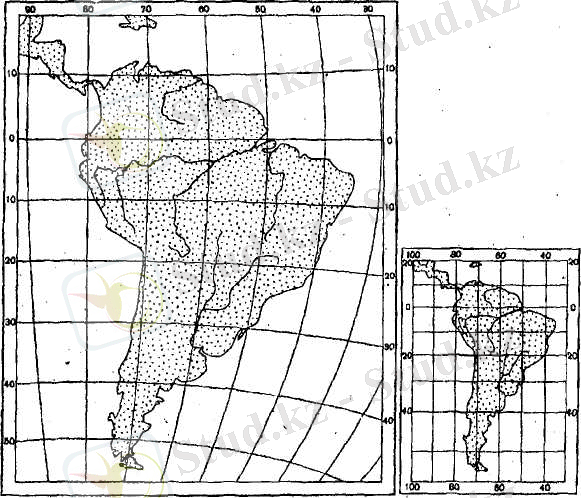

2-сурет. Мазмұнды берудің графикалық әдісі.
Контурлар пропорционалды компастың көмегімен көзбен бұралып шығарылады (3. а-сурет), бұл сызықтарды пропорционалды түрде көбейтуге немесе азайтуға қызмет етеді. Жұмыс алдында оның дәлдігі көлденең масштабта тексерілуі керек.
Пропорционалды компас болмаған жағдайда « масштабты үшбұрышты» жасауға болады (3. б-сурет) . Бұл тіктөртбұрыш, оның аяқтары бастапқы карта
мен сызылған карта масштабына қатынасы бар. Үшбұрыштың ішінде кіші аяғымен параллель 3-4 мм қашықтықта сызықтар салынады. Үшбұрыштардың ұқсастығына байланысты бастапқы картадағы OA қашықтық алынған картадағы АБ сәйкес болады.
а б
3-сурет: а - пропорционалды компас; b - шкалалы үшбұрыш.
Картографиялық өндірістегі негізгі әдістердің бірі фотомеханикалық әдіс, егер картографиялық материал мен сызылған картаның болжамдары бірдей болса, қолданылады. Дереккөз суретке түсіріліп, қабылданған масштабта көк түспен алынған көшірмелер теріс жағынан алынады. Осы мақсаттарда сіз арнайы пленкамен зарядталған әуесқой камераларды қолдана аласыз («Микрат-200» немесе «Микрат-300») . Теріс болса, үлкейткіш көмегімен қажетті масштабтағы фотокопия (бром) алынады. Мұны істеу үшін, суретке түсірмес бұрын, бастапқы картада белгілі бір өлшемдегі сызық сызыңыз және оның фотокөшірмеде қандай мөлшерде болуы керек екенін көрсетіңіз. Басып шығару үшін күңгірт фотоқағазды қолданған дұрыс. Алынған бром бойынша компиляция жасауға болады. Қайта жасалған картаның арнайы жүктемесі қиын болған жағдайда фотомеханикалық әдісті қолданған жөн.
5. 2. Оптикалық-механикалық әдіс.
Оптикалық-механикалық әдіс «Эпископ», «Диаскоп» сияқты оптикалық проекциялық құрылғыларды, картографиялық сурет құралдары мен проекторларды қолдануға негізделген.
Үлкейту үшін қолданылатын қарапайым құрал, карталар, бұл «епископ». Онда ұстаушының картографиялық материалы айна арқылы бейнеленеді және
экранға тіркелген сурет қағазына шағылысқан сәулелері бар линзалар ұсынылады. Қажетті контурлар қарындашпен сызылған. Оның кемшілігі - көшірмені алуға болатын түпнұсқаның шектеулі мөлшері. Мұндай жағдайларда материалды беру бірнеше сатыда жүзеге асырылады, ол үшін бастапқы карта бөліктерге бөлінеді, олардың әрқайсысы бөлек орналастырылады, оларды бір-бірімен қабаттасу арқылы байланыстырады.
5. 3. Графомеханикалық әдіс.
Графомеханикалық әдіспен кескінді беру панограф көмегімен жүзеге асырылады.
Пантографтың жұмыс принципі жылжымалы параллелограм құратын өзектердің параллелизмі жағдайында берілетін фигуралардың ұқсастығын сақтауға негізделген. Пантографты жұмысқа дайындау үшін, штангалардағы муфталар арқылы көшірілген және шығарылған карталардың қатынасына тең қатынас орнату керек. Ол үшін миллиметрлік бөлімдер мен арақатынас бөлімдері бар. 1/2, 1/3, 2/3, 2/5 т. с. с. масштабтағы деноминаторлардың қатынасы көп болса, онда өзектердегі муфталар тиісті бөлімдерге орнатылады, ал олар болған жағдайда. өзектердегі муфталардың орны формула бойынша анықталады
N
Y= d,
n
мұндағы N - бастапқы карта масштабының белгісі; n - құрастырылған
картаның масштабын анықтаушы; d - бүкіл пантомограф таяқшасының ұзындығы.
Пантографты дайындағаннан кейін бастапқы карта айналмалы сымның астына, ал қағаз парағы қарындаштың астына қойылады, ол түпнұсқаның экстремалды бөліктерін іздеген кезде қағаздың шеттерінен бірдей қашықтықта қағазда қалады.
Әдетте азайту үшін пантограф қолданылады, өйткені соққылардың дәлдігіне қатысты қателер аз болады. Картаны үлкейту үшін айналмалы сымды қарындашпен ауыстыру керек, ал картаның көмегімен бастапқы картаны сызып тастау дәлдігіне ерекше назар аудару керек.
Түпнұсқаны сызбастан бұрын, картаны құрастыру көзі болған
түпнұсқаларды дайындау керек, осылайша оларды дайындалған картамен үнемі салыстырып отыру қажет, бұл әсіресе елді мекендерді жазу және картаның басқа элементтерін салу кезінде маңызды.
Қорытынды дизайн жоғары сапалы сурет салу құралдарымен және сиямен орындалады. Келесі тәртіпті сақтау қажет:
1) картаның ішкі жақтауын,
2) елді мекендерді,
3) гидрографияны,
4) байланыс желілерін,
5) шекараларды,
6) картаның басқа элементтерін,
7) дәрежелі желіні,
8) сыртқы жақтауды,
9) тақырыптық, түсіндірме легендадағы мәтін, шрифт, масштаб және дизайн.
Табиғатына байланысты арнайы жүктеме жұмыстың соңғы кезеңінде немесе елді мекендер мен гидрографияны тіркегеннен кейін алынады.
Картаны салу ішкі жақтаудан басталады, өйткені оның көптеген
элементтерін шектейді (өзендер, байланыс желілері, шекаралар, арнайы жүктеме) . Егер сіз алдымен оны сиямен жасамасаңыз, онда олар шеңберден шығып кетуі немесе оған жетпеуі картаның пайда болуына әсер етуі мүмкін. Ішкі жақтау жұқа сызықпен (0, 1-0, 2 мм) қара сиямен салынған.
Елді мекендердің тесіктері калиппен тартылады. Тақырыптық карталарда пунчу-ринг жиі елді мекендер тұрғындарының санын көрсетеді, ал сурет салу кезінде оны сақтау керек. Ескірген картаны қолданған кезде, сәйкесінше пунктердің суретін әзірлеу кезінде анықтамалықтардан популяция туралы жаңа деректерді тарту қажет.
Елді мекендердің жазуларын орналастыру кезінде келесі ережелер сақталады. Егер картада дәрежелік желі болса, онда Арктика, Антарктида,
Солтүстік және Оңтүстік жарты шарлардың карталарын қоспағанда, жазулар параллельдерге параллель орналастырылған. Деңгейлік желі болмаған жағдайда жазулар солтүстік және оңтүстік жақтауларға параллель орналастырылған.
Жазулар әдетте соққының оң жағына орналастырылады. Мүмкін болса, жазуды басқа жерге қоюға болады, бірақ ол қай штрихты білдіретіні анық. Жазулар тескіштен 1-2 миллиметр қашықтықта болуы керек.
Елді мекендердің жазулары үшін қарапайым қаріптерді, ең алдымен, негізгі шрифттерді қолданған дұрыс. Қаріптер типі әдетте есеп айырысу түрін немесе әкімшілік мәнді білдіреді. Мысалы, курсивпен ауылдық елді мекендер, тікелей кіші - қалалық типтегі елді мекендер, тікелей астана-қалалар көрсетілген.
Карта негізінің негізгі элементтерінің бірі - гидрография. Оны салу ерекше назар аударуды қажет етеді. Гидрографиялық желі елді мекендерді, арнайы жүктемелерді, шекараларды және картаның басқа элементтерін салу кезінде нұсқаулық ретінде қызмет етеді, сондықтан көбінесе бірінші кезекте сызылады.
Су нысандарын салу теңіз, көл, су қоймаларының жағалау сызығынан басталуы керек, олар жұқа сызықпен тартылады. Әрі қарай өзен желісі тартылады, алдымен негізгі өзендер, содан кейін бірінші ретті өзендер, екінші
және т. б.
Өзендер тартылып, біртіндеп сызықтарды қалыңдатады (0, 1; 0, 2; 0, 3 мм және т. б. ), көзден ауызға дейін. Өзен арнасының қалыңдығын көрсету үшін олар бөлімдерге бөлінеді, ал төменгі ағысында учаскелер ұзағырақ жасалады. Әр сегмент көзден бастап қабылданған қалыңдыққа сәйкес келеді. Саланың аузы негізгі өзенге қарағанда жұқа болуы керек.
Гидрографиялық желі әдетте көгілдір сиямен шығарылады, егер жасалған карта кейін суретке түсуге арналмаса (онда ол қара немесе концентрацияланған жасыл сиямен салынады) .
Картадағы гидрографиялық нысандардың жазбалары бос түспен оның барлық негізгі элементтерін салғаннан кейін бірдей түспен жасалады.
Өзендердің қолдары арнаға параллель орналасқан. Өзендерге осьтік меридианға немесе бүйір жақтауларға «төңкеріліп» қоймаңыз. Теңіздер мен мұхиттардағы жазулар үшін тек үлкен әріптер қолданылады, қалған гидрографиялық элементтер үшін (көлдер, өзендер, бұлақтар және т. б. ) - кіші әріптер.
Үлкен өзендерге картадағы ұзындыққа, карта өлшеміне және арнайы жүктеме мөлшеріне байланысты бірнеше рет қол қойылады. Қолтаңба көлемі біртіндеп көзден ауызға дейін ұлғайып келеді. «P» түсіндірме хаты тақырыптық карталарда көрсетілмеген.
Көлдер мен резервуарлар қысқа мерзімде су аймағында, немесе егер орын жеткіліксіз болса, параллельдерге параллель орналасқан объектінің қасында, ал солтүстік пен оңтүстік жақтауларға параллель градустық тор болмаған жағдайда қол қойылады. Мұхиттардың, теңіздердің, шығанақтардың, бұтақтардың қолтаңбалары олардың су айдындарының ішіне тасталады.
Тақырыптық карталардағы байланыс тәсілдерін көрсету үшін әртүрлі шартты белгілерді қабылдауға болады. Жердегі жолдар теміржол (теміржол) және теміржол (автомобиль жолы) болып бөлінеді. Темір жолдар көбінесе бір жолда қызыл түспен, ал темір жолдар қара немесе қос қоңыр сызықпен қос сызықпен көрсетіледі.
