Геодезиялық құралдарды эксплутациялау ережелерімен танысу
2. Геодезиялық құралдарды эксплутациялау ережелерімен танысу
2.1 Н-3 Нивелирін жұмысқа әзірлеу және тексеріс жұмыстары
Қазiргi кездегi нивелир аспаптарында дүрбiнiң осін горизонталь жағдайға келтiру деңгейдiң көмегімен тексерiледi немесе авто редукциялық компенсаторлардың көмегімен өзiнен-өзi жасалады. Рейканың ең кiшкене бөлiгiнiң сандық шамасы рейка бөлiгiнiң бағасы деп аталады. Тұтас рейканың ең үлкен ұзындығы 3 м-ге тең. Рейканың төменгi жағына рейканы тез тозудан қорғайтын болат пластикадан тақа қағылып қойылады. Рейкалар бір жақты немесе eкi жақты болуы мүмкін, eкiншiсiнде оның бір жағында қара бөліктер, екінші жағында қызыл бөліктер болады. Осыған орай рейканың жақтары қызыл және қара болып бөлінеді. Рейканың қара жағындағы нөлге тең есептеу, оның тақасымен дәл келеді, ал қызыл жағындағы тақаға сәйкес келетін есептеу нөлге тең болмайды. Жұмыс басталмай тұрып рейкаларды тексеріп алған жөн. Ол үшін рейканың горизонталь күйінде жатқызып, оған тексеру метрін қойып, оның әрбір метрімен дециметрін өлшейді. Оның дециметрлік бөліктерінің кездей соқ қателіктері ал рейканың барлық ұзындығындағы қателік 2мм ден аспауы тиіс.
Жұмысқа әзірлеу сатылары:
Штатив аяғы арасындағы қашықтық кемінде жарты ұзындығы болатын етіп орнатылған. Аяқтардың ұштары жерге түсіп, босатылған бұрандалар үшбұрыштың қозғалмалы бөліктерін бекітіп, бекітіледі. Нивелирді штатив үстіне орнатады. Көтеру бұрандаларының ұштары штатив бастарының слоттарына сәйкес келіп бұрандалары бұралады. Тартқыш бұрандалардың жүруіне кедергі келтірмеу үшін, бұранданы қалыпты түрде бұрау керек.
Жұмыс тәртібі:
1. Дөңгелек деңгейде 7 көтеру бұрандаларының плюстік жағдайындағы деңгейдің айналу осіне жетекші болыңыз.
2. Көзге көрінетін диоптронды сақинаны айналдыра отырып, нақты бейнесін табу.
3. 10-шы қысқыш бұрандасын босатып, бұрандалы бұранданы бұрап бекітіп болғаннан кейін бағыттаушы бұранданы қолданған кезде алдыңғы көзқарастың көмегімен тегістеу рельсіне өрескел бағыттау жасаңыз.
4. Крематордың айналуы арқылы шиыршықтардың бөліктерінің өткір бейнесін алу. Жіптердің шеттерінің және торларының кескіні бірдей өткір көрінуі керек.
5. Рельске сілтемені алып тастамас бұрын, деңгейдің көпіршіктерінің кескіндері лифт бұрандасы 9 көмегімен құбырмен теңестіріледі. Егер екеуі де көпіршіктерді жартылай шеңбер құраса . Кері санақты алыңыз.
Нивелирлердi қоймадан алғаннан соң оны толық сыртқы байқаудан өтеізеді, жиынтықтығын тексередi, дүрбiнiң, деңгейдiң,көтеру, элевациялық және жетекшi винттерiнiң түзулiгiне көз жеткiзедi. Далалық жұмыстарды бастар алдында аспаптың осьтер жүйелерi мен нивелирдi конструкциялаудың негiзгi схемасына енгiзiлген геометриялық сәйкестiктi келтiру масқатымен тексерулер жүргiзiледi. Нивелирлер мынадай талаптарды қанағаттандыруы тиic.
1. Нивелирдiң дөңгелек деңгейiнiң oci нивелирдiң вертикаль айналу oсінe параллель болуы тиiс. Тексеру үшiн деңгейдi кез келген eкi көтеру винттерiнiң аралығына қояды да, оларды әр жаққа бұрау арқылы деңгейдiң үлбiреуiгiн ортасына келтiредi, содан кейiн үшiншi винтің көмегімен оны нөл-пунктке тұрызады. Егер нивелирдің жоғарғы бөлiгiн 180º-қа айландырғаннан кейiн үлбiреуiк деңгейдiң ортасында қалса, онда осы шартты орындалғаны болып саналады. Деңгейдiң үлбiреуiгi eкi көтеру винтiнiң бағытында жылжып кеткен жағдайда, оның центрден ауытқуының жартысы деңгейдiң түзету винттерiмен
реттелiнедi, ал одан кейiн үлбiреуiктiң қалған жартысын кетеру винттерiмен нөл-пунктке келтiредi. Нивелирдi 90º-қа бұрып, тексерудi үшiншi көтеру винтiнiң бағытында қайталайды. Деңгейдiң үлбiреуiгi центрiнен ауытқыған жағдайда, оның ауытқуының жартысын түзету винттерiмен центрге жақындатады да, қалған жартысын тиicтi көтеру винтiмен теңестiредi. Тексерудi нивелирдi ось төңірегiнде айналдырғанда нөл-пункттен деңгейдiң үлбiреуiгi ауытқымайтын болғанша бiрнеше рет қайталайды.
2. Тордың вертикаль жiбi нивелирдiң айналу ociнe параллель болуы тиiс. Нивелирдi орнатып, оның айналу осін вертикаль.жағдайға дөңгелек деңгей көмегімен келтiредi де, жiптер торының негiзгi горизонталь штрихын нивелирден 15-20 м қашықтықта орналасқан жақсы көрiнiп туратын нуктеге нысаналайды. Жетекшi винтпен нивелирдil{ дурбiсiн азимут бойынша ақырын айналдырып, горизонталь штрихтын бақыланып отырған нүктеден шығып кетпеуiн қадағалайды. Егер осы кезде горизонталь штрих нүктеден 1 мм-ден артық шығып кетсе, онда торды орнатуды түзету керек. Түзету тордың дифрагмасын бұру арқылы оның вертикаль жiбi тiктеуiштiк жiбiмен беттескенше жасалынады.
3. Цилиндрлiк деңгейдiң oci дүрбiнiң нысаналау ociнe параллель болуы тиiс. Тексеруді алға eкi мәрте нивелирлеумен арындайды. 50-75 м қашықтықта eкi қазықшаны немесе үлкен шегeнi қарады. Нивелирдi (72-сурет) А нүктeciнің үстінe орнатып,нивелирдiң биiктiгiн il рейка мен 1 мм-ге дейiнгi далдiкпен өлшейдi де, В нүктeciнe қойылған рейкадан П 1 есептеуiн алады. Содан кейiн нивелир мен рейканың орындарын ауыстырып, i2 және П2 өлшеулерiн алады. Бұдан кейiн деңгейдiң ociмeн дүрбiнің нысаналау осінің параллель шартынық қателiгiнiң сақталмауын (х) мына формуламен есептеп шығарады:
(1)
Егер х -қателiгi 4 мм-ден артып кетсе, онда элевациялық винтпен орта жiптi
рейкадағы П2'=П2-х дұрыс есептеуге нысаналайды да, деңгейдiң вертикаль түзету винттерiмен деңгей үлбipeyiгiнің шеттерiнiң кескінін дәл беттестiредi. Деңгейдiң орналасуын тексеру мен түзетудi x-тің шамасы 4 мм-ден аспайтын болғанша кайталай бередi.
2.2 4Т30П теодолитті жұмысқа әзірлеу және тексеріс жұмыстары
Теодолитпен жұмысқа кіріспес бұрын сыртқы тексерістер жүргізіліп штативте тұрақтылығын, лифт пен гидравликалық бұрандалардың тегістігін, бұрылатын бөлшектерді бекітетін бұрандалармен бекітудің беріктігін тексереді.
Теодолит зауыттан алынған болса, жөндеуден кейін, басқа маманнан теодолитті пайдалануға бергенге дейін тексеру жұмыстары жүргізіледі. Тексеру барысында құралдың осьтерінің дұрыс өзара орналасуына көз жеткізіңіз. Цилиндрлік деңгейді тексеру.
Цилиндрлік деңгейдің осі көлденең шеңбердің алидты көмегімен теодолиттің айналу тік осіне перпендикуляр болуға тиіс.
Орындалу тәртібі:
Алидты айналдыра отырып, біз екі көтеру бұрандалары арқылы сызыққа қатарлас осьті параллель етіп орнатамыз. Қарама-қарсы бағытта бұрандаларды бұру арқылы көпіршікті ортаға әкелеміз. Содан кейін теодолиттің 180 градус көлденең шеңберін айналдырыңыз. Егер деңгейдің көпіршігі ортасында қалса, онда деңгей реттеліп, тексеру расталған болып саналады. Көпіршікті бөлуге қарағанда көп болса, деңгей қалыпты емес және реттеу қажет.
Реттеу:
Түзету деңгейінің бұрандалары көпіршікті нөлдік нүктеге қарай бұру доғаның жартысына дейін жылжытады.
Тексеріс нәтижелері:

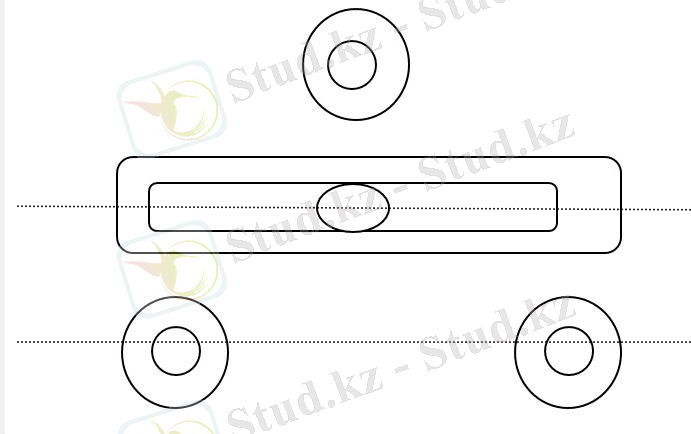

180 градусқа айналғаннан кейін, деңгейдің көпіршігі ортасында қалады, демек тексеру жұмыстары толық аяқталды деп саналады. (2.2 - сурет) .[7]
2.2 - Сурет.
Дайындық жұмыстары кезінде жергілікті жердің жай-жапсарын кескіндеудің қажетті дәлдігіне сүйеніп, түсірістің масштабын таңдайды да, қолдағы бар картографиялық материалдарды мұқият қайта қарап зерттейді. Егер түсіріс жүргізілетін ауданда геодезиялық тірек жүйесінің пунктері болса, онда олардың орналасқан жерінің координаталарын жазып алады.
Далалық жұмыстардың құрамына мынадай жұмыстар кіреді:
1. жергілікті жерді рекогносцировкалау және пунктерді бекіту;
2. түсірістің пландық негіздеуін жасаған кезде бұрыштарды және сызықтардың ұзындығын өлшеу;
3. жергілікті жердің контурын түсіру;
4. түсіріс негіздеуінің пунктерін мемлекеттік немесе жергілікті жүйе пунктеріне байланыстыру.
Рекогносцировка кезінде геодезиялық тірек жүйесінің пунктері ізделініп табылады және жүргізілетін теодолиттік жүрістердің неғұрлым қолайлы орындары белгіленеді.
Теодолиттік жүрістер тұйықталған, тұйықталмаған және бір жағы байланыстырылған болуы мүмкін. Тұйықталған теодолиттік жүріс, әдетте, геодезиялық негіздеудің пунктіне байланысқан тұйық көпбұрыш түрінде болады. Тұйықталмаған жүрістер басы мен аяғында геодезиялық негіздеудің координаталары белгілі пункттеріне тірелуі тиіс. Бір шеті геодезиялық негіздеудің пунктіне байланыстырылып, ал екінші шеті еркін қалса бұл жүріс бір жағы байланыстырылған жүріс деп аталады.
Теодолиттік жүрістерді жүргізу кезінде мына жұмыстар істеледі:
- Теодолиттік жүрістердің бұрылу нүктелерін қазықшамен, шегемен, үлкен шегемен, металл трубалармен және бағаналармен бекітеді, олардың жанындағы белгілерде нүкте нөмірлері, жұмысты жүргізіп отырған мекеме аты мен орындалған жылы көрсетіледі.
‒ Бұрыштарды Т15, T30, 2T30 және т.б техникалық теодолиттердің көмегімен бір толық тәсілдер жолымен 30'' дәлдікпен өлшейді. Теодолитті орнату нүктесінің үстіне ... жалғасы
