Реферат

«Сызбаларды графикалық безендіру. ҚҚБЖ-ның негізгі ережелері. Пішімдер. Масштабтар. Сызба сызықтары. Сызба қаріптері. Сызбаларға өлшем қою ережелері»

Орындаған:

Тобы:

Қабылдаған:

Жоспар:

  1. Кіріспе
  2. Сызуға арналған құрал-жабдықтар
  3. ҚҚБЖ жайлы түсінік
  4. Пішімдер (форматтар)
  5. Масштабтар
  6. Сызба сызықтары
  7. Сызба қаріптері
  8. Сызбаларға өлшем қою
  9. Пайдаланылған әдебиеттер

Кіріспе

Әлемнің барлық елдерінде стандарттаудың дамуына үлкен көңіл бөлінеді. Стандарттау нысандарына ғылымда, техникада бірнеше мәрте қолданылатын нақтылы өнімдер, сонымен қатар нормалар, ережелер, әдістер, терминдер, шама бірліктері және т. б. жатады. Конструкторлық құжаттардың бірыңғай жүйесі (КҚБЖ) конструкторлық құжаттарға тиісті кең мәселелерді қамтиды. Ол 10 жіктеу тобына - 0 ден 9 ға дейін (нүктеден кейінгі бірінші сан) бөлінген.

Студенттер сызбаларды сауатты орындауды үйрену үшін сызбаларға қойылатын талаптарды нормалайтын мемлекеттік стандарттарды білуі қажет, сондай-ақ сызбаларға қойылатын нормалаушы талаптар, сызбаларда геометриялық құрылымдарды орындау негіздері мен дағдыларын меңгеруі тиіс. Студент хабардар болуы керек:

  • КҚБЖ жүйесі жайлы;
  • бөлшектерді сызу кезінде практикалық тапсырмаларды шешу үшін геометриялық құрылыстардың мәні туралы.

Студент білуі керек:

  • КҚБЖ жүйесінің мемлекеттік стандарттарын (МЕСТ) ;
  • МЕСТ 2. 301-68* - Форматтар;
  • МЕСТ 2. 302-68* - Масштабтар;
  • МЕСТ 2. 303-68* - Сызықтар;
  • МЕСТ 2. 304-81 - Сызба қаріптері;
  • МЕСТ 2. 307-68* - Өлшемдерді түсіру.

Студенттің қолынан келуі керек:

  • Сызбаларды графикалық безендіру кезінде КҚБЖ жүйесінің МЕСТ дұрыс қолдана білу;
  • бөлшектердің сызбаларын орындау және оларды белгілеу жұмысы кезінде геометриялық құрылымдарды қолдану.

Және де студент конструкторлық құжаттарды сауатты орындап, рәсімдеу дағдысын орындауы тиіс.

Сызуға арналған құрал-жабдықтар

Сызбаларды тез әрі дәл орындау үшін сызба құралдары мен керек-жарақтарының жиынтығы болуы қажет. Қару-жарақтар жиынтығына қағаз, қарындаштар, сызғыш, циркуль және т. б құрал-жабдықтар жатады. Енді әрқайсысына жеке тоқталайық.

Қағаз. Сызба қағазында қарындаш пен тушь жақсы жатуы тиіс, беті тазартудан кедір-бұдыр болмауы тиіс. Бұл шарттарды көбінесе ватмандық қағаз қанағаттандырады.

Қарындаштар. Сызбаның жинақылығы мен дәлдігі қарындаштың дұрыс қайралуына байланысты. Қарындаштарды шаппа (перочинный) пышақпен қайрайды.

Студенттің құралдар жиынтығында ең маңызды үш қарындаш болуы тиіс: "М", "ТМ" және "Т" немесе "Конструктор"қарындаштар жиынтығы. Сызба сызықтарын ТМ немесе М маркалы қарындашпен салу керек.

Өшіргіштер. Сызбада қосымша және қате жүргізілген сызықтар, сондай-ақ ластануларды жою үшін қарындаш үшін жұмсақ резеңке және тушь үшін қатты резеңке пайдаланылады.

Бұрыштамалар (угольники) . Олардың көмегімен перпендикулярлы және параллель сызықтарды тез және дәл жүргізуге болады. Жұмыс алдында бұрыштаманы тексеру керек, ол үшін бұрыштарды бір катетпен сызғышқа немесе рейсшинге салып, басқа катет бойынша түзу сызық жүргізу керек. Содан кейін бұрыштарды 180° бұрап, қайтадан сызыңыз. Дұрыс дайындалған екі сызық бірдей болуы керек. Егер сызықтар сәйкес келмесе, онда бұрыш дәл емес. Сызба тәжірибесінде 45° бұрышымен тең сан бұрыштар, сондай-ақ 30° және 60°бұрыштары бар бұрыштар қолданылады.

Сызба тақтасы. Сызба жұмыстарын арнайы сызба тақтасында орындаған жақсырақ. Оның беті шексіз жұмсақ және тегіс болуы керек. Сызба тақтасы бүлінулерге ұшырамас үшін оны құрғақ жерде сақтау керек. Сызба тақтасын жарық сол жақ бетке түсетіндей етіп орналастырады. Сызба тақтасында Х жұмысқа кірісе отырып, онда сызба қағазының парағын батырмалармен дұрыс бекіту қажет. Алдымен парақтың жоғарғы сол жақ бұрышы бекітіледі, содан кейін парақты жебенің бағыты бойынша алақанмен созады, қарама-қарсы бұрышты кнопкамен бекітеді. Осыдан кейін парақтың қалған екі бұрышын бекітеді. Түймені арнайы иінтірекпен теседі.

Рейсшина. Рейсшина ұзын сызғыш пен планкадан тұрады. Сызбаларды рейсшинаның көмегімен орындау кезінде жұмыс жеделдетіледі және құрылыстың дәлдігі қамтамасыз етіледі. Рейсшинаның планкасы екі бөліктен тұрады: біреуі - қозғалыссыз бекітілген және екіншісі - топсаға айналатын және гайкасы бар бұранданың қозғалмайтын бөлігіне бұрышпен бекітілген. Планканың жылжымалы бөлігі тақтаның жиегіне қарай әр түрлі бұрыштарда сызықтарды жүргізу үшін әр түрлі жағдайға орнатылады. Рейсшинаның жағдайы тақтада көрсетілген. Рейсшинаның планкасын сол қолмен тақтайдың сол жақ жиегіне тығыз қысып, жиектің бойымен жылжытады, оң қолмен рейсшинаның сызғышын сәл ұстап тұрады. Бұрыштарды рейсшинамен оң қолмен жылжытады, ал сол жақ рейсшинаны ұстайды. Қарындаш қозғалыс бағытына қарай бұрады. Бұрыштардың және рейсшинаның көмегімен сызбада параллель және перпендикулярлы түзу сызықтар жүргізіледі. Тік сызықтарды бұрыштың катеті бойынша жүргізеді, бұл ретте басқа катет рейсшинамен қозғалады. 45, 60° және 30° бұрышындағы сызықтар бұрыштаманың гипотенузасы бойынша жүргізіледі. Шнурмен роликтерде рейсшиннің жұмыс істеуі үшін өте ыңғайлы.

Транспортир. Бұрыштарды салу және өлшеу үшін жартылай шеңберді білдіретін, градустарға бөлінген транспортир қолданылады. Кейбір бұрыштарды транспортирсіз, бұрыштарды, мысалы, 30, 45, 60, 75, 105° бұрыштамалармен де салуға болады.

Штрихтауға арналған аспаптар штрихтік желілерді жылдам және біркелкі жүргізу үшін қолданылады. Қарапайым сызғыш пен бұрыштан жасалған ең қарапайым штриховальды аспап белгілі. Оны әдетте студенттердің өздері жасайды.

Бұрыштың катетіне қысқа металл өзек қағылады (жіңішке шегенің бір бөлігі қалпақсыз), ал сызғышта ені әртүрлі бірнеше тікбұрышты кесіктер жасалады. Ойықтардың тереңдігі бұрыштың өзек ұзындығы бірнеше көп. Ойықтардың ені параллель штрих арасындағы қашықтықты анықтайды. Жұмыс кезінде сызғыш пен бұрыш сызық жүргізілген кезде шеткі жағдайларда стержень сызғыш ойықтарының бірінің қабырғасына тығыз жанасатындай етіп жылжытады. Әрбір штрих өткізілгеннен кейін сызғыш пен бұрыштарды кезекпен жылжытады. Бұрыштама арқылы штрихтау жүргізгенде құралсыз сызықтар аралығын өлшеу қиындықтар тудырады. Бұл кезде көз шаршайды, тіпті штриховканың біркелкілігінен шағын шегініс сызбадағы жалпы көріністі бұзады.

Циркуль шеңбер доғаларын жүргізуге арналған. Оның бір жағына инені салып, винтпен бекітеді, ал екіншісіне грифельге арналған бекініс немесе рейсфедерді орнатады. Сызықтық өлшемдерді өлшеу және оларды сызбада қою үшін инесі бар ендірмені қолданады.

ҚҚБЖ жайлы түсінік

Кәсіпорындардың кең мамандануы мен кооперациясы кезінде күрделі бұйымдарды дайындауға инженерлер, техника және жұмысшылар бір емес, ондықтар, бір-бірінен мыңдаған километрге жиі алыстатылған әр түрлі өнеркәсіп салаларының жүздеген зауыттары қатысады. Конструкторлық құжаттаманы мазмұнда және ресімдеуде әртүрлі жолмен өндірістің ұтымды ұйымдастырылуын, бұйымдарды дайындауды бір кәсіпорыннан басқасына беру мүмкіндігін едәуір қиындатады. Сондықтан кез келген өндіріс учаскесі үшін түсінікті болатын сызбаларды ресімдеудің барлық ережелері үшін бірыңғай, Міндетті бірыңғай ережелерді белгілеу қажеттілігі пайда болды. Мұндай ережелердің стандарттарын конструкторлық құжаттардың бірыңғай жүйесі (КҚБЖ) белгілейді. Ол 130-дан астам стандарттардан тұрады, сызбаларды ресімдеу мен белгілеудің біртұтастығын қамтамасыз етеді, стандарттың қолданылу мерзімін, сызбаларды есепке алу мен сақтау ережелерін айқындайды, осы ережелерді бұйымдардың барлық түрлеріне және өнеркәсіптің барлық салаларына міндетті түрде тарата отырып, оларға өзгерістер енгізеді. Бұл жүйе тек графикалық бөлімді ғана емес, басқа техникалық құжаттаманы пайдаланумен байланысты барлық элементтерді де қамтиды. Әр түрлі елдердің ғылыми, сауда және техникалық байланыстарын кеңейтудің қазіргі жағдайларында халықаралық стандарттаудың рөлі өсті. 1947 жылдан бастап осы саладағы стандарттау ережелерінің жетекші ұйым СЭВ институты болып табылады.

КСРО-ның көптеген мемлекеттік стандарттары Экономикалық Өзара Көмек Кеңесінің (СТ СЭВ) стандарттарына сәйкес келтірілген. Мұндай стандарттарды белгілеуде жақшада СЭВ тиісті стандарттарын белгілеу келтіріледі. Стандарттау саласындағы ынтымақтастық қоғам үшін әрбір елдіің ұлттық тәжірибесін кеңінен пайдалануға мүмкіндік береді.

КҚБЖ - Кеңес Одағының ұйымдары мен кәсіпорындары әзірлейтін және қолданатын конструкторлық құжаттаманы әзірлеу, ресімдеу және айналымы тәртібі бойынша өзара байланысты құқық пен ережелерді белгілейтін мемлекеттік стандарттар кешені. КҚБЖ стандарттарының негізгі мақсаты ұйымдар мен кәсіпорындарда конструкторлық құжаттаманы орындаудың, ресімдеудің және айналысының бірыңғай ережелерін белгілеу болып табылады, олар мыналарды қамтамасыз етеді: ұйымдар мен кәсіпорындар арасында оларды қайта ресімдемей, конструкторлық құжаттармен өзара алмасу мүмкіндігін; қайталауды және өндірісті талап етпейтін құжаттарды әзірлеуді болдырмайтын жинақтылықты тұрақтандыруды; өнеркәсіптік бұйымдардың жобаларын конструкторлық әзірлеу кезінде біріздендіруді кеңейту мүмкіндігін; өнеркәсіптік бұйымдардың жобалау-конструкторлық әзірлемелерінің еңбек сыйымдылығын түсіретін конструкторлық құжаттар мен трафикалық бейнелердің нысандарын оңайлату; техникалық құжаттар мен оларда қамтылған ақпаратты өңдеуді механикаландыру және антоматизациялау; өндірісті техникалық дайындау жағдайларын жақсарту; өнеркәсіптік бұйымдарды пайдалану жағдайларын жақсарту; қолданыстағы өндірісті тез қайта жөндеу үшін құжаттаманы жедел дайындау.

КҚБЖ стандарттары тоғыз жіктемелік топтарға бөлінген:

Әрбір топтағы стандарттардың мазмұны:
№:

0.

Әрбір топтағы стандарттардың мазмұны:: Жалпы ережелер
№:
Әрбір топтағы стандарттардың мазмұны:: Негізгі ережелер
№:
Әрбір топтағы стандарттардың мазмұны:: Конструкторлық құжаттарда бұйымдарды жіктеу және белгілеу
№:
Әрбір топтағы стандарттардың мазмұны:: Сызбаларды орындаудағы жалпы ережелер
№:
Әрбір топтағы стандарттардың мазмұны:: Машина жасау және аспап жасау бұйымдарының сызбаларын орындау ережелері
№:
Әрбір топтағы стандарттардың мазмұны:: Конструкторлық құжаттардың айналым ережесі
№:
Әрбір топтағы стандарттардың мазмұны:: Пайдалану және жөндеу құжаттамасын орындау қағидалары
№:
Әрбір топтағы стандарттардың мазмұны:: Схемалардың орындалу ережелері
№:
Әрбір топтағы стандарттардың мазмұны:: Құрылыс және кеме жасау құжаттарын орындау ережесі
№:
Әрбір топтағы стандарттардың мазмұны:: Тағы да басқа стандарттар

Әрбір классификациялық топ шамамен 99 стандартқа есептелінген. Сондықтан КҚБЖ стандарттарының топтары олардың нөмірленуін бұзбай-ақ толықтырылуы мүмкін. "Сызба қаріптері" КҚБЖ стандартын белгілеу мысалы - МЕСТ 2. 304-81. "2" Саны - КҚБЖ барлық стандарттарына берілген сынып, " 3 " - стандарттардың сыныптамалық тобы (1-кесте), " 04 " - стандарттың топтағы реттік нөмірі, " 8/ " - стандарттың тіркелген жылы.

КҚБЖ стандарттары айқындық үшін залалсыз конструкторлық құжаттаманы барынша жеңілдетумен әзірленген және тек машина жасау ғана емес, аспап жасау, аппарат жасау, сондай-ақ құрылысты қамтиды.

Пішімдер (форматтар)

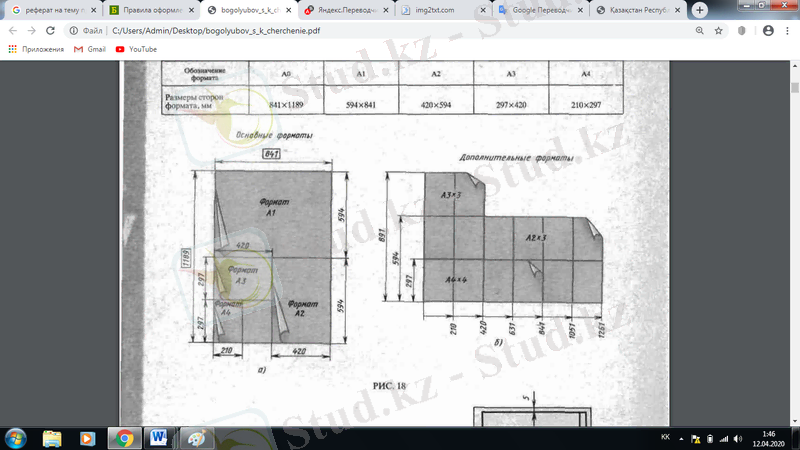

2. 301-68 стандарты (СТ СЭВ 1181-78) өнеркәсіп пен құрылыстың барлық салаларының сызбалары мен конструкторлық құжаттаманың басқа да құжаттарының парақтарының форматтарын белгілейді. Мұндай форматтарды қолдану қағазды үнемдеуге, сызбаларды және басқа да конструкторлық құжаттарды альбомдарға оңай жинақтауға және брошюрациялауға мүмкіндік береді, оларды сақтауға, сондай-ақ оларды пайдалануға қолайлы жағдай жасайды. Парақтар форматтары сыртқы шектермен анықталады. Көлемі 1 м2 тең 1189х841 мм пішім және оны тиісті форматтың кіші жағына параллель екі тең бөлікке біртіндеп бөлу жолымен алынған басқа пішімдер негізгілері үшін қабылданады (сурет. 18, а) . Негізгі форматтардың белгілері мен өлшемдері төмендегі кестеде көрсетілгендерге сәйкес болуы тиіс.

Негізгі пішімдер

Пішімнің белгісі
А0
А1
А2
А3
А4
Пішімнің белгісі: Тараптарының өлшемдері, мм
А0: 841х1189
А1: 594х841
А2: 420х594
А3: 297х420
А4: 210х297

Қажет болған жағдайда жақтары 148х210 мм болатын А5 форматтарын пайдалануға рұқсат етіледі. Осы рамканың сызықтарын сыртқы раманың жоғарғы, оң және төменгі жақтарынан 5 мм-ге және табақты тігу үшін сол жақтан 20 мм-ге тұтас қалың сызықпен жүргізеді.

Парақ үлкен пішімде болғанда бұйымның құрамдас бөлігін тез табу үшін сызба өрісін аймақтарға бөлу ұсынылады. Сызбаны аймақтарға бөлетін белгілер А4 форматының бір жағынан тең қашықтықта қойылады және көлденеңінен араб цифрларымен оңнан солға, тігінен - латын әліпбиінің бас әріптерімен төменнен жоғары белгіленеді.

Масштабтар

Сызбаларды мүмкіндігінше табиғи шамада орындау ұсынылады, бұл бұйымның нақты мөлшері туралы дұрыс түсінік береді. Бірақ бұл бұйымның өлшемдері мен Парақ пішімдерінің өлшемдері әрқашан мүмкіндік бермейді. Мұндай жағдайларда сызба кішірейтілген түрде, яғни кейбір масштабта орындалады.

Масштаб - сызықша бейнеленген заттың сызықтық өлшемдерінің оның табиғи өлшемдеріне қатынасы.

МЕСТ 2. 302-68 (ст СЭВ 1188-78) өнеркәсіп пен құрылыстың барлық салаларының сызбаларында олардың белгіленуінің масштабтарын белгілейді (3-кесте) :

Кішірейту масштабы
1:2 ; 1:2, 5 ; 1:4 ; 1:5 ; 1:10 ; 1:15 ; 1:20 ; 1:25 ; 1:40 ; 1:50 ; 1:75 ; 1:100 ; 1:200 ; 1:400 ; 1:500 ; 1:800 ; 1:1000.
Кішірейту масштабы: Табиғи шама
1:2 ; 1:2, 5 ; 1:4 ; 1:5 ; 1:10 ; 1:15 ; 1:20 ; 1:25 ; 1:40 ; 1:50 ; 1:75 ; 1:100 ; 1:200 ; 1:400 ; 1:500 ; 1:800 ; 1:1000.: 1:1
Кішірейту масштабы: Үлкейту масштабы
1:2 ; 1:2, 5 ; 1:4 ; 1:5 ; 1:10 ; 1:15 ; 1:20 ; 1:25 ; 1:40 ; 1:50 ; 1:75 ; 1:100 ; 1:200 ; 1:400 ; 1:500 ; 1:800 ; 1:1000.: 2:1 ; 2, 5:1 ; 4:1 ; 5:1 ; 10:1 ; 20:1 ; 40:1 ; 50:1 ; 100; 1.

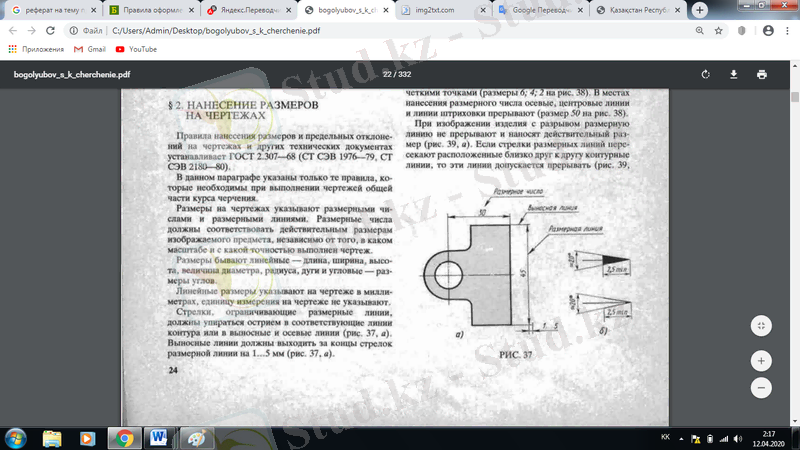

Бағыттаманың (стрелканың) шамасы көрінетін контурдың сызықтарының S қалыңдығына байланысты таңдалады және сызбаның барлық өлшемдік сызықтары үшін бірдей болуы тиіс. Көрсеткі пішіні және оның элементтерінің шамамен арақатынасы 37, б-суретте көрсетілген. Өлшем және шығару сызықтары тұтас жұқа сызықтармен орындалады. Бір сызбаның шегінде өлшем сандар бір қаріпті цифрмен орындалады (көбінесе көлемі 3, 5 қаріпті қолданады) . Өлшем сандар өлшем сызығының үстіне қойылады, оған параллель және ортасына жақын. Параллельді өлшемді сызықтар арасындағы ең аз қашықтық 7 мм, ал өлшемді сызықтар мен контурдың сызықтары арасында - 10 мм болуы тиіс.

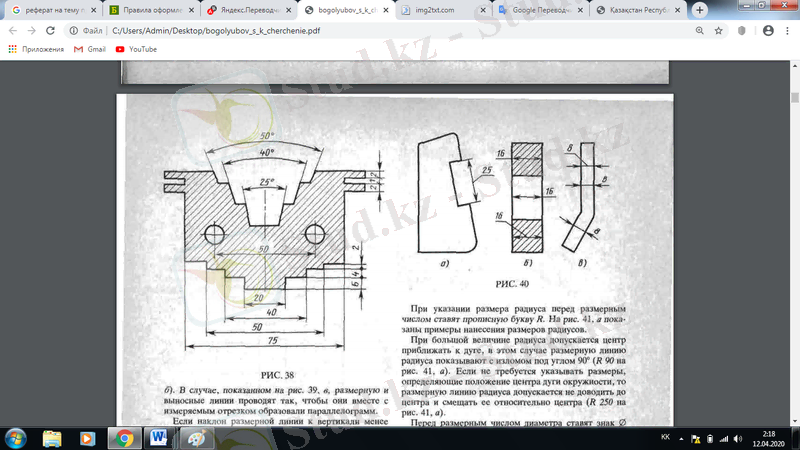

Бірнеше параллельді немесе концентрациялы өлшемдік сызықтарды бір-бірінен аз қашықтықта салған кезде олардың үстіндегі өлшем санын шахмат ретімен орналастыру ұсынылады (38-сурет) .

Шынжыр орналасқан өлшем желілеріндегі бағыттамаларға арналған орын жетіспеген жағдайда бағыттамаларды (өлшемдері 2; 1; 38-сурет) жапсырмалармен ауыстыруға рұқсат етіледі. Өлшем санын салу орындарында осьтік, орталық сызықтар мен штрихтау желілері үзіледі (өлшемі 50, 38-сурет) . Жарылған бұйымның бейнесі кезінде өлшем сызығын үзбейді және жарамды өлшемді жағады. Егер өлшем сызықтарының жебесі бір-біріне жақын орналасқан контурлық сызықтарды қиып өтетін болса, онда бұл сызықтарды үзуге жол беріледі.

Сызба сызықтары

Кез келген сызбаның негізгі элементтері сызықтар болып табылады. Сызбаны оқу үшін неғұрлым айқын және түсінікті болу үшін оны әртүрлі сызықтармен орындайды, оларды сызу және мақсаты өнеркәсіп пен құрылыстың барлық салалары үшін мемлекеттік стандарттармен белгіленген.

Сызбадағы заттардың бейнесі сызықтардың әр түрлі түрлерінің үйлесімін білдіреді. Әрбір сызбаны алдын ала тұтас жіңішке сызықтармен орындау ұсынылады. Форманың, өлшемнің дұрыстығын, сондай - ақ алынған бейненің құрастырылуын және барлық қосалқы сызықтарды алып тастағаннан кейін сызба МЕСТ 2303-568 сәйкес әртүрлі сызбалар мен қалыңдықтардағы сызықтармен қоршалады. Осындай сызба сызықтарының әрқайсысы өз мақсатына ие.

  1. Тұтас қалың негізгі сызық кескіннің көлемі мен күрделілігіне, сондай-ақ сызба форматына байланысты "s" әрпімен белгіленетін қалыңдығы 0, 5-тен 1, 4 мм дейінгі шектерде орындалады. Тұтас қалың сызық заттың көрінетін контурын, шығарылған қиманың және қиманың құрамына кіретін контурын бейнелеу үшін қолданылады.
  2. Тұтас жұқа сызық өлшемдік және шығару сызықтарын, қималарды штрихтау, салынған қима контурының сызықтарын, шығару-сызықтарды, шекаралық бөлшектерді ("жағдай") бейнелеуге арналған сызықтарды бейнелеу үшін қолданылады.
  3. Тұтас толқынды сызық үзілу сызықтарын, түрді шектеу сызықтарын және тілікті бейнелеу үшін қолданылады.
  4. Көрінбейтін контурдың суреті үшін штрих сызығы қолданылады. Штрихтердің ұзындығы бірдей болуы керек.
  5. Штрихпунктирлік жіңішке сызық салынған немесе шығарылған қималар үшін симметрия осьтері болып табылатын осьтік және орталық сызықтарды, қима сызықтарын бейнелеу үшін қолданылады.
  6. Штрихпункторлы қалыңдатылған сызық секциялы жазықтықтың ("салынған проекция") алдында орналасқан элементтерді, термоөңдеуге немесе жабылуға жататын беттерді білдіретін сызықтарды бейнелеу үшін қолданылады.
  7. Ажыратылған сызық қима сызығын белгілеу үшін қолданылады.
  8. Сынығы бар тұтас жұқа сызық үзудің ұзын сызықтарында қолданылады.
  9. Екі нүктелі штрихпунктир желісі бұйымның бөліктерін шеткі немесе аралық жағдайларда бейнелеу үшін, өрістердегі иілу сызықтары үшін, көрініспен біріктірілген өрістетуді бейнелеу үшін қолданылады.

Сызба қаріптері
