Конденсатордың тарихы 250 жылдан асады. Оны неміс физигі Эвальд Юрген фон Клейст пен голланд физигі Питер Ван Мусченбрук 1745 жылы Германияның Лейден университетінде ойлап тапқан. «Лейден банкі» деп аталатын құрылғы қарапайым құрылымға ие болды және электр энергиясын аз мөлшерде жинауға мүмкіндік берді. Өкінішке орай, сол кезде конденсатор көп пайда таппады және негізінен митингілерге пайдаланылды. Конденсатор конденсаторды электрофордан зарядтады, адамдар оған тиіп, қысқа мерзімді электр тогына ие болды. Содан бері конденсаторлар өте өзгерді, көптеген нысандар мен конструкциялар пайда болды, бірақ энергияны сақтау принциптері өзгеріссіз қалды. Технологияны жетілдіру және жаңа материалдарды қолдану конденсаторлардың дизайнын едәуір жақсартты. 1 литрлік Лейден құмырасында жиналуы мүмкін жалпы зарядты енді істікшенің басынан аспайтын құрылғыға «орналастыруға» болады.

Соңғы 30 жыл ішінде электроникада миниатюралау орын алған сайын конденсатор өлшемдері тез төмендеді.

Негізгі бөлім

Конденсатор (лат. Kondensare - «ықшамдау», «қоюлау») - белгілі бір сыйымдылық мәні бар және төмен өткізгіштігі бар екі терминалды құрылғы; Электр өрісінің заряды мен энергиясын сақтауға арналған құрылғы. Конденсатор - бұл пассивті электрондық компонент.

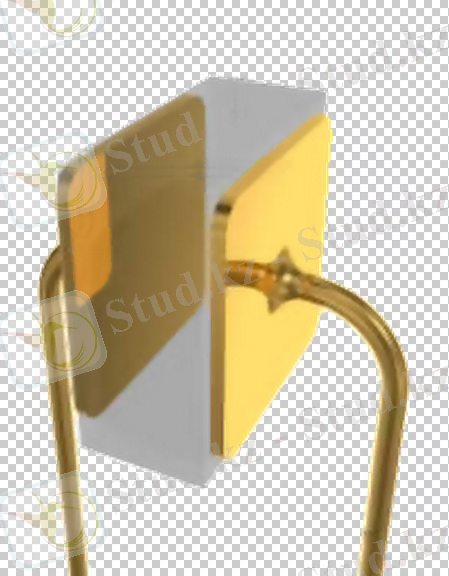

Конденсатордың дизайнының негізі екі өткізгіш пластиналар болып табылады, олардың арасында диэлектрик бар.

Конденсатордың қасиеттері: Тұрақты ток тізбегіндегі конденсатор ток тізбегіне қосылған сәтте ток өткізе алады (конденсатор зарядталған немесе зарядталған), өтпелі процестің соңында ток конденсатор арқылы ағып кетпейді, өйткені оның тақталары диэлектрикпен бөлінген. Айнымалы ток тізбегінде ол айнымалы ток деп аталатын тұйықталатын конденсаторды циклдік қайта зарядтау арқылы айнымалы ток тербелістерін жүргізеді.

Вакуумдық конденсаторлар (диэлектриксіз пластиналар вакуумда болады) .

Газ тәрізді диэлектрикті конденсаторлар.

Сұйық диэлектрлік конденсаторлар.

Қатты бейорганикалық диэлектрлі конденсаторлар: әйнек (шыны эмаль, шыны-керамика, шыны-пленка), слюда, керамика, бейорганикалық пленкалардан жұқа қабат.

Қатты органикалық диэлектрлі конденсаторлар: қағаз, металл, пленка, пленка, аралас - қағаз қабықша, органикалық синтетикалық қабықтардың жұқа қабаты.

Электролиттік және оксидті жартылай өткізгіш конденсаторлар.

Мүмкіндігінше конденсаторлар сыйымдылығын өзгертеді. Тұрақты конденсаторлар - олардың сыйымдылығын өзгертпейтін конденсаторлардың негізгі класы (қызмет ету мерзімінен басқа) .

Айнымалы конденсаторлар - бұл жабдықты пайдалану кезінде сыйымдылықты өзгертуге мүмкіндік беретін конденсаторлар. Сыйымдылықты электрлік кернеу (варикондтар, варикаптар) және температура (жылу конденсаторлары) арқылы механикалық басқаруға болады. Олар, мысалы, резонанстық тізбектің жиілігін реттеу үшін радиоларда қолданылады.

Конденсаторлардың түрлері

BM - кішкентай өлшемді БМТ қағаз - шағын мөлшерлі жылуға төзімді қағаз KD - керамикалық диск KM - керамикалық құйма бөлімі KM - керамикалық монолитті KPK-M - қайшыны керамикалық шағын өлшемді KSO - слюда сығылған KT - керамикалық құбырлы MBG - тығыздалған металл қағаз MBG - ыстыққа төзімді MBGCH - металл қабаты бір қабатты МБМ - металл өлшемді шағын өлшемді ПМ - шағын өлшемді полистирол бағдарламалық қамтамасыздандыру - PSO кинофильмдері - ашық фильмдер стирофлексі

Конденсаторды қолдану

Конденсаторлар (индукторлар және / немесе резисторлармен бірге) жиілікке тәуелді қасиеттері бар әртүрлі тізбектерді, атап айтқанда, сүзгілерді, кері байланыс тізбектерін, тербелмелі тізбектерді құру үшін қолданылады.

Конденсатордың тез разрядталуымен жоғары қуатты импульс алуға болады, мысалы, флэш қондырғыларда, электромагниттік үдеткіштерде, импульсті оптикалық лазерлерде, Маркс генераторларында, (GIN; GIT)

Конденсатор конденсатор ұзақ уақыт бойы зарядты сақтай алатындықтан, оны жад элементі немесе электр энергиясын сақтау құрылғысы ретінде пайдалануға болады.

Батареяның электр энергиясы. Бұл жағдайда конденсатор плиталарында кернеу мен разряд тогының жеткілікті тұрақты мәні болуы керек. Сонымен қатар, ағызу уақытында маңызды болуы керек. Қазіргі уақытта конденсаторларды қолдана отырып, электромобильдер мен будандардың тәжірибелік дамуы жүргізілуде. Сондай-ақ, трамвайлардың кейбір модельдері бар, оларда конденсаторлар қуатсыздандырылған учаскелерде жүру кезінде тарту қозғалтқыштарын қуаттауға қолданылады. Конденсатордың қасиеттері Тұрақты ток тізбегіндегі конденсатор бір уақытта ток өткізе алады. оны схемаға қосу (конденсатордың заряды немесе зарядталуы бар), өтпелі процестің соңында ток конденсатор арқылы ағып кетпейді, өйткені оның тақталары диэлектрикпен бөлінген. Айнымалы ток тізбегінде ол айнымалы ток деп аталатын тұйықталатын конденсаторды циклдік қайта зарядтау арқылы айнымалы ток тербелістерін жүргізеді. Тұрақты ток тізбегіндегі конденсатор ток тізбегіне қосылған сәтте ток өткізе алады (конденсатор зарядталған немесе зарядталған), өтпелі процестің соңында ток конденсатор арқылы ағып кетпейді, өйткені оның тақталары диэлектрикпен бөлінген. Айнымалы ток тізбегінде ол айнымалы ток деп аталатын тұйықталатын конденсаторды циклдік қайта зарядтау арқылы айнымалы ток тербелістерін жүргізеді Тұрақты ток айнымалы бұралмалы ток тізбегі импеданс бойынша күрделі амплитудалардың импеданс әдісі.

Айнымалы сыйымдылығы бар конденсатор

Сипаттық тағайындалуына қарай конденсаторларды шартты түрде жалпы және арнайы қолданыстағы конденсаторлар деп бөлуге болады Жалпы қолданыстағы конденсаторларға кең тараған төмен вольтты конденсаторлар жатады және олар құралдар мен аппараттардың көптеген түрлерінде қолданылады Ал қалған конденсаторлардың барлығы арнайы қолданыстағы конденсаторлар деп аталады. Оларға жоғарғы вольтты, импульстік, бөгетті жойғыш, дозиметриялық және т. б конденсаторлар жатады.

Егер өткізгіштер жазық болса және параллель орналасса, онда конденсатор жазық деп аталады.

Зарядталған конденсатор энергиясы:

болады.

және формуласын кезек қойып энергияның келесі формулаларын аламыз

немесе

Біртекті электр өрісінің энергиясының көлемдік тығыздығы деп бірлік көлемде жинақталған өріс энергиясымен өлшенетін шаманы айтамыз

Алмастыруларды енгіземіз

тағы алмастыру енгіземіз Sd=V,

олай болса осыдан

Бұдан электр өрісінің энергиясының тығыздығы осы өріс кернеулігінің квадратына тура пропорционал деп тұжырымдауға болады.

IV. Cабақты қорытындылау:

Сабақты қорытындылай келе конденсаторлар электротехниканың барлық облыстарында қолданылады деп айтуға болады.
