ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ

Экономика, бизнес және ақпараттық технологиялар факультеті

Өндірісті автоматтандыру және ақпараттық технологиялар кафедрасы

Курстық жұмыс
Тақырыбы: Электрлік шамалар туралы негізгі түсініктемелер: ток, кернеу, кедергі және қуат

Орындаған: АжБ-18қб студенті Наликов Н. Ж.
Тексерген: ӨАжАТ каф.ның оқытушысы: Казиева А.Б

Атырау 2019ж
МАЗМҰНЫ
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
1.Негізгі электрлік шамалар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...4
1.1 Заряд ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ...4
Кернеу ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..5
Ток ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .8
Қуат ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .9
2. Негізгі электр шамаларының байланысы ... ... ... ... ... ... .. ... ... ... ... ... ... ... .12
2.1 Амперметр ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...15
2.2 Электр кернеуі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .16
2.3 Тізбек учаскесіне арналған Ом заңы ... ... ... ... ... ... ... ... ... ... ... ... ... ... .20
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...24
ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ..25

КІРІСПЕ

Қазіргі кезде электрлік немесе бейэлектрлік шамаларды өлшеу жұмыстарының көпшілігі электр тогын қолдануға негізделген. Ал электр тогын пайдалану үшін әртүрлі электрлік құрал-жабдықтар керек. Электрлік өлшеу құрал-жабдықтарына физикалық шамалардың өлшемдіктері, өлшеуіш аспаптар мен өлшеуіштік түрлендіргіштер кіреді.
Өлшемдік деп физикалық шаманың қабылданған мәнін сақтайтын, оны қайталайтын немесе оның орнына қолданылатын өлшеу құралын айтады. Мысалы, электрлік кедергінің өлшемдігі, электр сыйымдылығының өлшемдігі т.с.с. Өлшеу дәлдігіне және қолдану аймақтарына қарай өлшемдіктер эталондық, үлгілік және жұмыстық өлшемдіктерге бөлінеді. Эталондық өлшемдік деп физикалық шаманың өлшем бірлігін сақтайтын және одан басқа өлшемдіктер үшін көшірме алуға арналған құралды айтады. Үлгілік өлшемдіктер жұмыстық өлшемдіктер мен өлшеуіш аспаптарын өлшемдеуге және оларды тексеруге, ал жұмыстық өлшемдіктер өндіріс орындарында, ғылыми т.б. мекемелерде өлшеу жұмыстарын жүргізуге арналған.
Электрлік өлшеуіш аспаптары деп физикалық шамалардың мәндерін адамның қабылдауына қолайлы түсінікті информация түрінде бере алатын өлшеуіш құралдарын айтады. Мысалы, вольтметр, амперметр, ваттметр, санауыш т.б.
Электрлік өлшеу - бұл физикалық шаманың тиісті бірліктерде (мысалы, 3 А, 4 В) көрсетілген мәндерін табу (эксперименттік әдістермен). Электр шамалары бірліктерінің мәндері физика заңдарына және механикалық шамалар бірліктеріне сәйкес халықаралық келісіммен айқындалады. Халықаралық келісімдермен анықталатын Электр шамаларының бірліктерін "қолдау" қиындықтармен ұштасқан болғандықтан, оларды электр шамалары бірліктерінің "практикалық" эталондарымен білдіреді. Мұндай эталондарды түрлі елдердің мемлекеттік метрологиялық зертханалары қолдайды. Мысалы, АҚШ-та электр шамалары бірліктерінің эталондарын қолдау үшін стандарттар мен технологиялардың ұлттық институты заңды жауапкершілікте болады. Уақыт өте келе электр шама бірліктерінің эталондарының мәндері мен осы бірліктердің анықтамалары арасындағы сәйкестікті нақтылау бойынша эксперименттер жүргізіледі. 1990 жылы өнеркәсіптік дамыған елдердің мемлекеттік метрологиялық зертханалары электр шамалары бірліктерінің барлық практикалық эталондарын өзара және осы шамалар бірліктерінің халықаралық анықтамаларымен келісу туралы келісімге қол қойды.
Электр өлшемдері кернеу бірліктерінің және тұрақты ток күшінің, тұрақты ток кедергісінің, индуктивтіліктің және сыйымдылықтың мемлекеттік эталондарына сәйкес жүргізіледі. Мұндай эталондар тұрақты электрлік сипаттамалары бар құрылғылар немесе іргелі физикалық константалардың белгілі мәндері бойынша есептелетін электрлік шама пайда болатын қондырғылар болып табылады. Ватт және ватт-сағат эталондары қолдау көрсетілмейді,өйткені осы бірліктердің мәнін басқа шамалардың бірліктерімен байланыстыратын анықтаушы теңдеулер бойынша есептеу неғұрлым орынды.
Электр өлшеу аспаптары көбінесе электр шамаларын немесе электрлік емес, электрлік болып қайта құрылған электр шамаларын өлшейді. Барлық аспаптар аналогтық және сандық болып бөлінеді. Біріншісі, әдетте, бөлінулері бар шкала бойынша қозғалатын бағыттама арқылы өлшенетін шаманың мәнін көрсетеді. Екінші сандық дисплеймен жабдықталған, ол сан түрінде өлшенген шаманың мәнін көрсетеді. Өлшеулердің көпшілігінде сандық аспаптар неғұрлым қолайлы, өйткені олар дәлірек, көрсеткіштерді алу кезінде неғұрлым ыңғайлы және жалпы алғанда, неғұрлым әмбебап. Цифрлық әмбебап өлшеу аспаптары ("мультиметрлер") және сандық вольтметрлер тұрақты ток кедергісінің орташа және жоғары дәлдігімен, сондай-ақ айнымалы ток кернеуі мен күшін өлшеу үшін қолданылады. Аналогтық құралдар бірте-бірте сандық түрде ығыстырылады,бірақ олар әлі төмен құны маңызды және жоғары дәлдік қажет емес жерде қолданылады. Кедергіні және толық кедергіні (импедансты) өлшеу үшін өлшеуіш Көпірлер мен басқа да мамандандырылған өлшеуіштер бар. Өлшенетін шаманың өзгеру барысын тіркеу үшін уақыт бойынша тіркеуші аспаптар - таспалы өздігінен жазғыштар және электрондық осциллографтар, аналогтық және цифрлық осциллографтар қолданылады.

1. Негізгі электрлік шамалар - заряд.
1.1 Заряд

Электр тізбектеріндегі маңызды физикалық құбылыс электр зарядының қозғалысы болып табылады. Табиғатта зарядтың екі түрі бар - оң және теріс. Әр түрлі зарядтар тартылып, аттас итеріледі. Бұл тең мөлшерде теріс оң зарядтарды топтастыру үрдісі бар әкеледі.
Атом теріс зарядталған электрондардың бұлт қоршалған оң зарядталған ядросынан тұрады. Модуль бойынша толық теріс заряд ядроның оң зарядына тең. Демек, атомның нөлдік толық заряды бар, сондай-ақ ол электрлік бейтарап деп Айтады.
Электр энергиясын өткізе алатын материалдарда кейбір электрондар атомдардан бөлінеді және өткізгіш материалда қозғалуға мүмкіндігі бар. Бұл электрондар жылжымалы зарядтар немесе заряд тасымалдаушы деп аталады. Әрбір атом бастапқы күйінде бейтарап болғандықтан, теріс зарядталған электронды үзгеннен кейін ол оң зарядталған ион болады. Оң иондар еркін қозғала алмайды және қозғалмайтын, тіркелген зарядтардың жүйесін қалыптастырады (электр тогын қандай заттарды өткізетінін қараңыз).
Материалдардың маңызды класын құрайтын жартылай өткізгіштерде жылжымалы электрондар екі тәсілмен қозғала алады: немесе электрондар теріс зарядталған тасушылар ретінде ғана өзін жүргізеді. Немесе көптеген электрондардың күрделі жиынтығы материалда оң зарядталған жылжымалы тасығыштар бар сияқты қозғалады. Тіркелген зарядтар да екі белгі болуы мүмкін.
Өткізуші материалдарды зарядтың жылжымалы тасымалдаушылары (екі белгінің біреуі болуы мүмкін) және қарама-қарсы полярлықтың тіркелген зарядтары бар материалдар ретінде ұсынуға болады.
Электр өткізбейтін оқшаулағыштар деп аталатын материалдар да бар. Оқшаулағыштың барлық заряды тіркелген. Мысалдар изоляторларының қызмет етеді ауа, слюда, шыны, жұқа қабаттарын тотықтары пайда болатын беттеріндегі көптеген металдар, және, әрине, вакуум (онда ондай зарядтар). Заряд кулондарда (Кл) өлшенеді және әдетте Q белгіленеді.

1.2 Кернеу

Қарама-қарсы зарядтардың күшті тартымдылығына байланысты материалдардың көпшілігі электрлік бейтарап. Оң және теріс зарядтардың бөлінуі энергияны қажет етеді.
1- суретте d екі қашықтықта орналасқан екі өткізгіш, бастапқы зарядталмаған пластиналар көрсетілген. Пластиналар арасындағы кеңістік ауа сияқты изолятормен толтырылған немесе олар вакуумда орналасқан деп болжанады.

1-сурет. Екі өткізгіш, бастапқы зарядталмайтын пластиналар: а - пластиналар электрлік бейтарап; b - заряд -Q төменгі табаққа ауысады (плиталар арасында айырмашылық пен электр өрісі болады).

1- суретте екі пластина да бейтарап, ал жоғарғы пластинадағы нөлдік зарядтың жиынтығы + Q және -Q зарядтарының қосындысы болуы мүмкін. 1- суретте b -Q заряды үстіңгі тақтадан төменге ауыстырылды. Егер 1b - суретте біз пластиналарды өткізгіш көмегімен жалғадық, содан кейін қарама-қарсы зарядтардың тартымды күштері жылдам зарядты кері қайтарып, суретте көрсетілген жағдайға ораламыз. 1 а - суретте оң зарядтар теріс зарядталған табаққа, ал теріс заряды оң зарядталғанға ауысады.
Суретте көрсетілген зарядталған тақталардың арасында деп айтамыз. 1b, ықтимал айырмашылық бар және оң зарядталған жоғарғы пластинада потенциал теріс зарядталған төменгі пластинадан жоғары болады. Жалпы жағдайда, егер осы нүктелер арасындағы өткізгіштік зарядтың ауысуына әкелетін болса, екі нүктенің арасында мүмкін айырмашылық болады.
Позитивті зарядтар потенциалы жоғары нүктеден төмен потенциалы бар нүктеге ауысады, теріс зарядтардың қозғалыс бағыты керісінше - төмен потенциалы бар нүктеден жоғары потенциалы бар нүктеге.
Потенциалдар айырмасын өлшеу бірлігі - вольт (V). Потенциалдар айырымы кернеу деп аталады және әдетте U әрпімен белгіленеді.
Электр өрісі туралы түсінік екі нүкте арасындағы кернеуді есептеу үшін қолданылады. 1, b суретте көрсетілген жағдайда, пластиналар арасында потенциалы жоғары (оң плитадан) потенциалы төмен аймаққа (теріс табаққа) бағытталған біртекті электр өрісі болады.
Бұл өрістің кернеулігі, метрге вольтпен көрсетілген, тақталардағы зарядқа пропорционалды және егер зарядтардың таралуы белгілі болса, физика заңдарынан есептелуі мүмкін. Электр өрісінің шамасы мен U арасындағы кернеу арасындағы қатынас U = E x d (вольт вольт метр x метр) түрінде болады.
Сонымен, төменгі потенциалдан жоғарыға қарай қозғалыс өріс бағытына қарсы қозғалысқа сәйкес келеді. Неғұрлым күрделі құрылыммен электр өрісі барлық жерде бірдей болмауы мүмкін, және екі нүктенің арасындағы айырмашылықты анықтау үшін U = E x d теңдеуін бірнеше рет қолдану қажет.
Бізді қызықтыратын нүктелер арасындағы алшақтық көптеген бөлімдерге бөлінеді, олардың әрқайсысы жеткілікті, сондықтан ондағы өріс біркелкі болады. Содан кейін кез-келген түрде U = E x d теңдеуі қолданылады және әр бөлім үшін ықтимал айырмашылықтар жинақталады. Осылайша, зарядтар мен электр өрістерінің кез-келген үлестірімі үшін кез-келген екі нүктенің арасындағы айырмашылықты табуға болады.
Потенциалдық айырмашылықты анықтаған кезде екі нүкте арасындағы кернеудің шамасын ғана емес, сонымен қатар қай нүктенің потенциалы ең үлкен екенін көрсету керек. Алайда бірнеше түрлі элементтерден тұратын электр тізбектерінде қай нүктенің потенциалы жоғары екенін алдын ала анықтау әрқашан мүмкін бола бермейді. Шатаспау үшін белгілердің шартын қабылдау керек (2 Cурет).

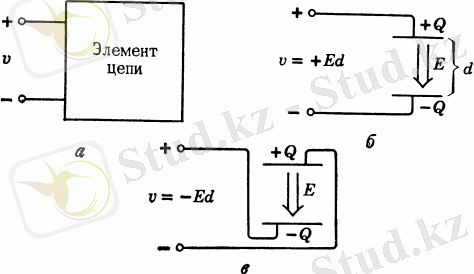

2-сурет. Кернеу полярлығын анықтау (кернеу оң немесе теріс болуы мүмкін).

Шынжырдың екі полюсті элементі екі клеммамен (сурет. 2, а). Жәшіктен клеммаларға апаратын желілер электр тогының мінсіз өткізгіштерімен болжанады. Бір клемма плюс белгісімен, екіншісі минус белгісімен белгіленеді. Бұл белгілер салыстырмалы полярлықты бекітеді. Күріш кернеуі U. 2, а шарты u = (клеммадағы потенциал "+") - (клеммадағы потенциал " -") анықталады.
- Сур. 2, б зарядталған пластиналар клеммалармен жалғанған, онда клемма " + " неғұрлым жоғары әлеуеті бар пластинамен байланысты. Мұнда кернеу U-оң Сан. - Сур. 2, " + " клеммасында потенциалы аз пластинамен байланысты. Нәтижесінде біз теріс кернеу аламыз.
Кернеуді ұсынудың алгебралық түрін есте сақтау маңызды. Полярлылық анықталғаннан кейін, оң кернеу клемманың " + "бар екенін білдіреді (неғұрлым жоғары әлеует, ал теріс кернеу неғұрлым жоғары әлеует клемманың бар екенін білдіреді" -").

1.3 Ток

Жоғарыда атап өткендей, зарядтың оң тасығыштары жоғары әлеует аймағынан төмен әлеует аймағына жылжиды, ал зарядтың теріс тасығыштары - төмен әлеует аймағынан жоғары әлеует аймағына. Зарядтың кез келген тасымалдануы протеканиеэлектрлік токты білдіреді.
3-суретте электр тогының кейбір жай жүру жағдайлары көрсетілген, s беті таңдалған және шартты оң бағыт көрсетілген. Егер dt уақыт ішінде s қимасы арқылы таңдалған бағытта Q толық заряд өтетін болса, онда S арқылы I ток I = dQdt тең болады. Токты өлшеу бірлігімен ампер таңдалды (А) (1А=1КЛ с).

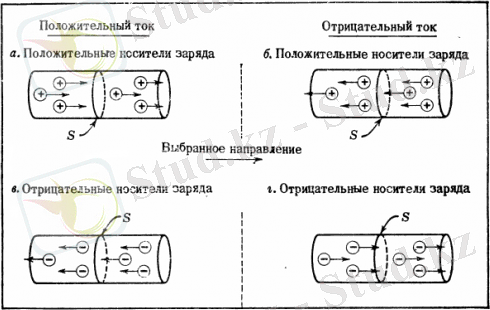

3-сурет. Ток бағыты мен жылжымалы зарядтардың ағынының бағыты арасындағы байланыс.

Егер белгілі бір S бетіндегі оң зарядтардың ағыны таңдалған бағытқа сәйкес келсе, ток оң болады (а және в). Егер теріс әсер етсе, онда теріс зарядтар ағыны таңдалған бағытқа қарама-қарсы болады.
Ағымдағы I белгісін анықтау кезінде жиі қиындықтар туындайды. Егер жылжымалы зарядты тасымалдаушылар оң болса, онда оң ток таңдалған бағыттағы мобильді тасымалдаушылардың нақты қозғалысын сипаттайды, ал теріс ток таңдалған бағытқа қарама-қарсы мобильді заряд тасымалдаушыларының ағынын сипаттайды.
Егер қозғалмалы тасушы теріс болса, токтың бағытын анықтаған кезде абай болу керек. Суретті қарастырайық. 3d, теріс мобильді зарядты тасымалдаушылар S таңдалған бағытта өтеді. Әр тасымалдаушының заряды -q, ал S арқылы ағым жылдамдығы секундына n тасымалдаушы болады делік. Dt кезінде таңдалған бағытта S зарядтың жалпы өтуі dQ = -n x q x dt болады, ол I = dQ dt ағымына сәйкес келеді.
Сондықтан, 3-суретте ток g теріс. Сонымен қатар, бұл заряд + q зарядтары бар оң тасымалдаушылардың қозғалысының нәтижесінде пайда болған токпен сәйкес келеді, қозғалыс жылдамдығы n секундына қарама-қарсы бағытта таңдалғанға қарама-қарсы бағытта қозғалады (3b-сурет). Осылайша, зарядтардың анықталмауы токтың анық емес екендігінде көрінеді. Көптеген жағдайларда токтың белгісі электронды тізбектерде маңызды, және бұл зарядты тасымалдаушылардың (оң немесе теріс) бұл токты өткізетіні маңызды емес. Сондықтан, адамдар электр тогы туралы айтқан кезде, зарядты тасымалдаушылар позитивті деп болжанады (қараңыз: Электр тогының бағыты).
Алайда, жартылай өткізгіш құрылғыларда оң және теріс зарядты тасымалдаушылар арасындағы айырмашылық құрылғының жұмысы үшін өте маңызды. Осы құрылғылардың жұмысын егжей-тегжейлі зерттегенде жылжымалы заряд тасымалдаушыларының белгілері нақты ажыратылуы керек. Белгілі бір торап арқылы өтетін ток түсінігі электр тізбегі арқылы токқа оңай жалпылануы мүмкін.
4 - суретте биполярлы элемент көрсетілген. Оң токтың бағыты көрсеткі арқылы көрсетіледі.

4-сурет - Электр тізбегі арқылы өтетін ток. Зарядтар А терминалы арқылы i жылдамдықпен (секундына кулон) енеді және сол жылдамдықпен А терминалы арқылы элементтен шығады.

Егер тізбек элементі арқылы оң ток болса, оң заряд А терминалы арқылы секундына i кулон жылдамдығымен өтеді. Бірақ, жоғарыда айтылғандай, материалдар (және электр элементтері) электрлік бейтарап болып қалады. (1-суреттегі зарядталған ұяшықта да нөлдік толық заряд бар.) Сондықтан, егер заряд А терминалы арқылы ұяшыққа түсетін болса, ұяшықтан А терминалы арқылы бір уақытта бірдей заряд түсуі керек. Электр тогы ағынының осы үздіксіздігі тұтастай алғанда элементтің бейтараптығынан туындайды.

1.4 Қуат

Әрбір биполярлық тізбек элементінде кернеу оның терминалдары арасында болуы мүмкін және ток сол арқылы ағуы мүмкін. Ток пен кернеудің белгілерін өздігінен анықтауға болады, бірақ кернеу мен токтың полярлықтарының арасында маңызды физикалық байланыс бар, оларды нақтылау үшін олар әдетте қосымша жағдайға ие болады.
4-суретте кернеудің және токтың салыстырмалы полярлықтары қалай анықталғандығы көрсетілген. Таңдалған ток бағытымен ол + терминалына түседі. Бұл қосымша шарт орындалған кезде маңызды электр мөлшерін - электр қуатын анықтауға болады. 4 - суреттегі электр тізбегін қарастырыңыз.
Егер кернеу мен ток оң болса, онда потенциалы төмен нүктеден потенциалы төмен нүктеге дейін оң зарядтардың үздіксіз ағыны болады. Бұл ағымды ұстап тұру үшін оң зарядтарды теріс зарядтардан бөліп, оларды + терминалына салу керек. Бұл үздіксіз бөліну үздіксіз энергияны қажет етеді.
Элементтер зарядты өткізгенде, олар осы энергиядан бас тартады. Энергия сақталуы керек болғандықтан, ол тізбектегі элемент түрінде жылу түрінде шығарылады (мысалы, тостерде) немесе оған жиналады (мысалы, автомобиль батареясын зарядтаған кезде). Осы энергия түрленуінің жылдамдығы қуат деп аталады және P = U x I (ватт = вольт х ампер) өрнегімен анықталады.
Қуаттың өлшем бірлігі - ватт (Вт), ол 1 Дж энергияны 1 с-қа айырбастауға сәйкес келеді. Суретте көрсетілген полярлықтары бар токтың кернеуге көбейтіндісіне тең қуат. 4 - алгебралық сан.
Егер жоғарыда қарастырғандай Р 0 болса, онда қуат бөлінеді немесе элементте сіңірілмейді. Егер P 0 болса, онда бұл жағдайда элемент оған қосылған тізбекке қуат береді.
Резистивті элементтер
Электр тізбегінің әрбір элементі үшін сіз терминалдардағы кернеу мен элемент арқылы өтетін ток арасындағы белгілі бір қатынасты жаза аласыз. Резистивті элемент - бұл кернеу мен токтың байланысын графикте көрсетуге болатын элемент. Бұл график ток кернеуінің сипаттамасы деп аталады. Мұндай сипаттаманың мысалы 5- суретте көрсетілген.

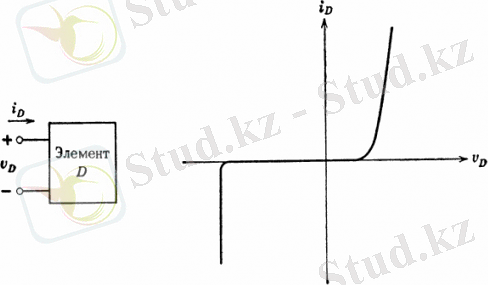

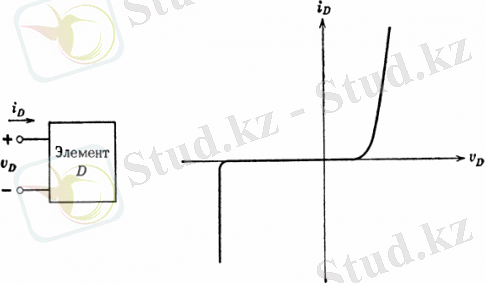

5- сурет. Резистивті элементтің вольт-амперлік сипаттамасы

Егер D элементінің клеммасындағы кернеу белгілі болса, онда кесте бойынша d элементі арқылы токты анықтауға болады.

Идеалды қарсылық
Идеалды қарсылық (немесе резистор) сызықтық резистивті элемент болып табылады. Сызықты анықтау бойынша сызықтық резистивті элементтегі кернеу мен ток арасындағы арақатынас токтың екі еселенуі кезінде кернеу екі еселенеді. Жалпы жағдайда кернеу токқа пропорционалды болуы тиіс.
Кернеу мен ток арасындағы пропорционалды тәуелділік тізбек учаскесі үшін Ом заңы деп аталады және екі тәсілмен жазылады: U = I х R, мұнда R -- элемент кедергісі, және I = G х U, мұнда G = IR -- элементтің өткізгіштігі. Кедергіні өлшеу бірлігі ом (Ом), Ал өткізгіштік бірлігі -- сименс (См).
Идеалды кедергінің Вольт-амперлік сипаттамасы суретте көрсетілген. 6. Кесте координаттардың басы арқылы өтетін түзу сызық болып табылады, iR тең көлбеу.

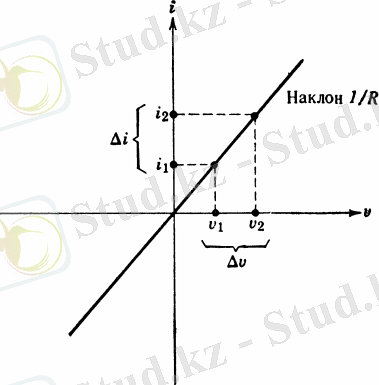

6 - сурет. Идеалды резистордың белгісі (а) және вольт-амперлік сипаттамасы (б).

Идеалды кедергідегі қуат
Мінсіз кедергіге бой алдыратын қуат:
P = U x I = I2x R, P = U2 R
Идеал қарсыласуда жұтылатын қуат токтың квадратына (немесе кернеуге) байланысты болғандықтан, идеалды қарсылықта жұтылған қуаттың белгісі Р белгісіне байланысты болады, дегенмен кейде белгілі бір режимдерде жұмыс істейтін құрылғылардың кейбір түрлерін модельдеу кезінде теріс қарсылық мәні қолданылады, барлық нақты қарсылықтар әдетте оң болады. Бұл қарсылықтар үшін жұтылған қуат әрдайым оң болады.
Қарсыласу арқылы сіңірілген электр энергиясы, энергияның сақталу заңына сәйкес, басқа түрлерге айналдырылуы керек. Көбінесе электр энергиясы джоул жылу деп аталатын жылу энергиясына айналады. Джоуль жылуының қарсыласу жылдамдығы электр энергиясының сіңу жылдамдығына сәйкес келеді. Шығарылатын энергияның бір бөлігі басқа түрлерге (жарық сәулесі және дыбыс энергиясы) айналатын резистентті элементтер (мысалы, шам немесе динамик) ерекшелік болып табылады.

2. Негізгі электр шамаларының байланысы

Тікелей ток үшін негізгі агрегаттар 7 - суретте көрсетілген.

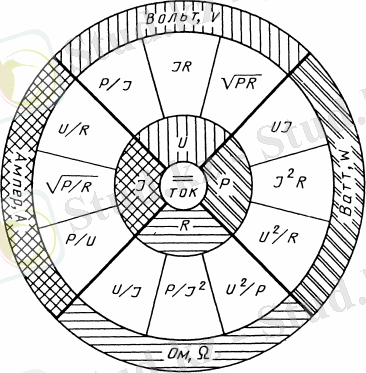

7- сурет. Негізгі электр шамаларының өзара байланысы

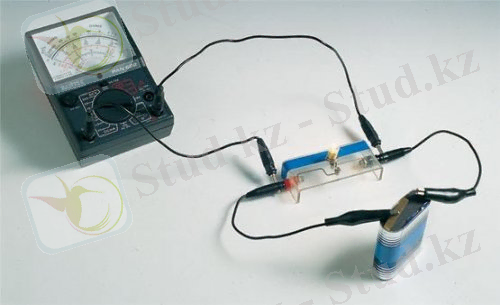

Төрт негізгі агрегат - ток, кернеу, кедергі және қуат сенімді орнатылған тәуелділіктермен өзара байланысты, бұл бізге тікелей емес, сонымен қатар жанама өлшеулер жүргізуге немесе басқа өлшенетіндерден қажетті мәндерді есептеуге мүмкіндік береді. Сонымен, тізбектің бір бөлігіндегі кернеуді өлшеу үшін сізде вольтметр болуы керек, бірақ ол болмаған кезде де, тізбектегі ток пен осы бөлімдегі токтың қарсылығын біле отырып, сіз кернеудің мәнін есептей аласыз
1А-дағы ток күші - бұл 1С зарядтың беткейден (өткізгіштен) өтіп, зарядтың жер бетіне өткен уақытына қатынасына тең шамасы. Токтың ағуы үшін тізбек жабық болуы керек.
Ток ампермен өлшенеді. 1А = 1С 1с
Іс жүзінде келесілер табылған:
1кА = 1000А
1мА ... жалғасы
