ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
С. ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ

Экономика, бизнес және ақпараттық технология факультеті
Өндірісті автоматтандыру және ақпараттық технологиялар кафедрасы

"ПКФ Континент Ко ЛТД" ЖШС-да өндірістік
тәжірибеден өту туралы
Есеп

Орындаған: АжБ-16 қ\б Шайдуллин А.
Тексерген: Искакова С. Ш.

Атырау, 2020 жыл

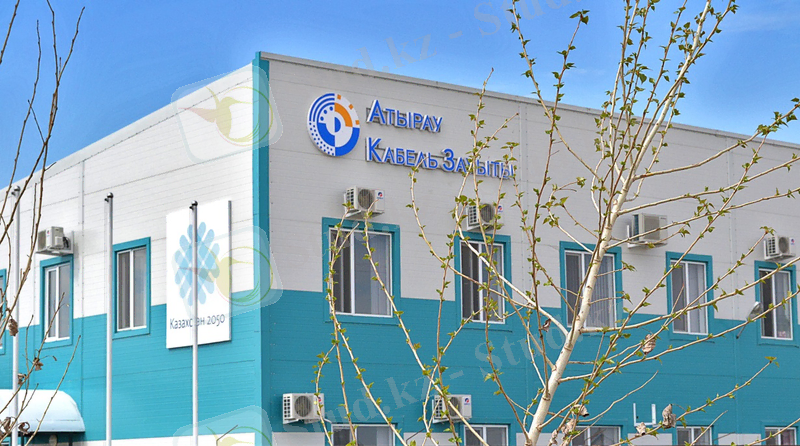

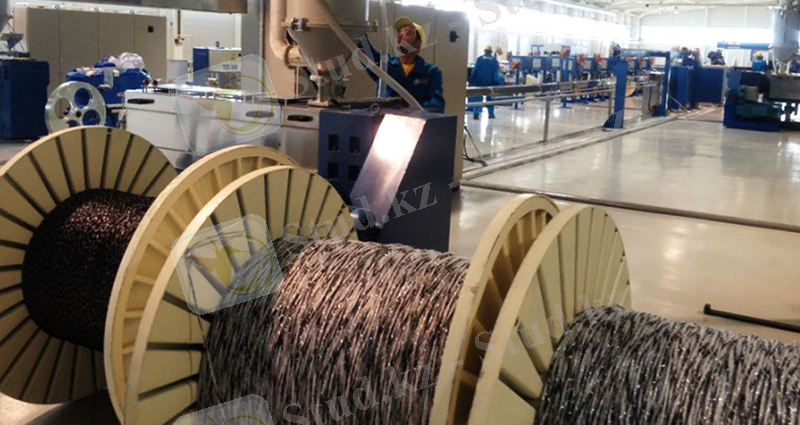

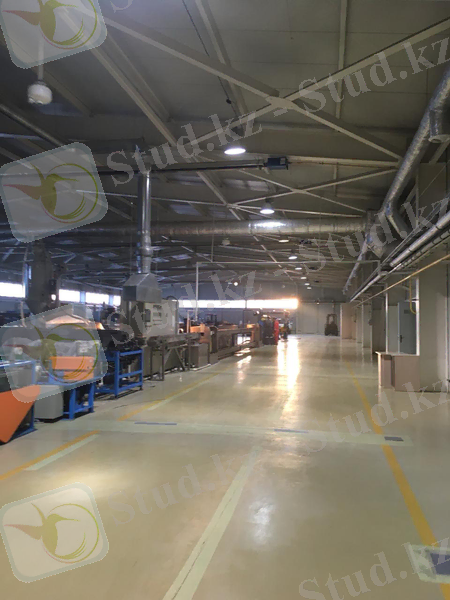

Атырау кабель зауыты (АКЗ)

Атырау кабель зауыты (АКЗ) -- оптикалық талшықтан инновациялық кабель шығаратын, сондай-ақ мыс кәбілінің жоғары сапалы түрлерін шығаратын Қазақстан Республикасының ең заманауи зауыттарының бірі.
Атырау кәбілдік зауыты "Континент Ко Лтд "ПКФ" ЖШС, кабельдік өнімдер нарығында 20 жылдан астам тәжірибесі бар компанияның ресми сауда белгісі болып табылады. АКЗ Қазақстан Республикасының аумағында талшықты-оптикалық кабель шығаратын жалғыз кәсіпорын болып табылады. Кабель өндірісі толығымен Қазақстан Республикасында жүргізіледі, осылайша "Қазақстанда жасалған"бағдарламасын мақтанышпен қолдайды.

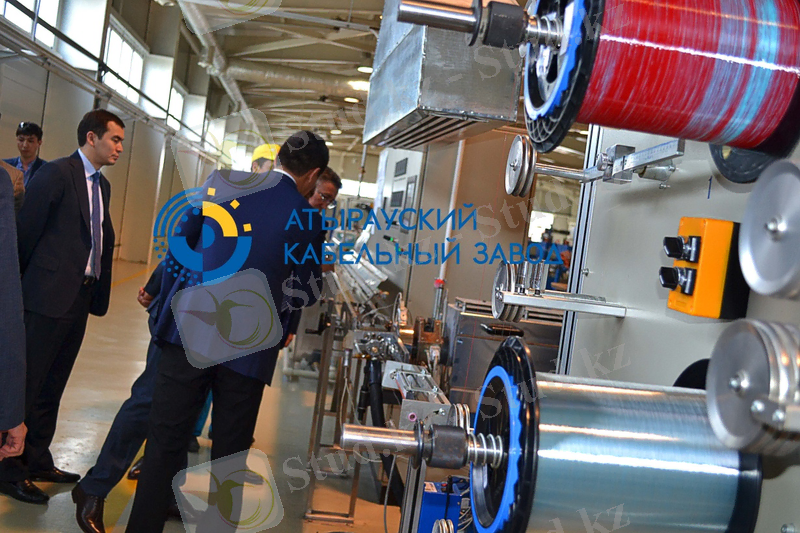

Кабельді өндіру кезінде ең жоғары сапалы өнім шығаруға мүмкіндік беретін озық технологиялар пайдаланылады. АКЗ жетекші әлемдік өндірушілердің заманауи жабдықтарымен жабдықталған. Өндіріс технологиясы берілген параметрлердің жоғары дәлдігімен өнімді дайындауға мүмкіндік береді, бұл материалдардың шығыны айтарлықтай қысқарған кезде кабельдердің тұрақты сипаттамаларын қамтамасыз етеді.
Бүгінгі таңда зауытта 50-ден астам жоғары білікті маман жұмыс істейді және штатты одан әрі кеңейту жоспарлануда. Олардың барлығының озық технологиялар бойынша кәбіл өндірісінің бірегей тәжірибесі бар, өйткені Атырау Кабельдік зауытының аумағында өзінің қызметтік міндеттеріне сәйкес толық оқудан өтті. Сондай-ақ жаңа кадрларды дайындауға Атырау қаласының жоғары оқу орындары, АКЗ үшін арнайы болашақ мамандарды оқытатын болады.
Атырау кабель зауыты өндірістік процестерді жетілдіру бойынша үнемі жұмыс істейді, шығарылатын өнімнің ассортиментін кеңейтеді, бұл ретте техникалық тауарлар нарығындағы бәсекелестік бағаны қамтамасыз етеді. Жылына АКЗ 20 000 километрден астам кабель шығара алады. АКЗ өз алаңы бар және өз қызметін өз аумақтарында жүзеге асырады.
ҚСА негізгі серіктестері Қазақстан Республикасының ірі компаниялары болып табылады: "Қазақтелеком" Акционерлік қоғамы, "Самұрық-Қазына "ұлттық әл-ауқат қоры" акционерлік қоғамы, "DAMU "кәсіпкерлікті дамыту қоры"акционерлік қоғамы. Атырау кәбіл зауыты "Қазақтелеком"АҚ үшін кәбілдің негізгі жеткізушілерінің бірі болып табылады.
2015 жылдың 12 тамызында Атырау Кабельдік зауытының ресми ашылуы өтті. 2015 жылғы 17 қыркүйекте АКЗ-ға Нұрсұлтан Әбішұлы Назарбаев (Қазақстан Республикасының Президенті) келіп кетті, ол өз сапарынан кейін АКЗ-ның отандық өндіріс пен жалпы экономиканың дамуы үшін жоғары маңыздылығын атап өтті.

АКЗ өз қызметінің негізіне өнімді тұтынушылармен тұрақты және өзара тиімді серіктестік қарым-қатынасқа, кабельдік өнім өндірісі мен сапасының көрсеткіштерін арттыруға бағытталған жобаны іске асыру бойынша мақсат қойды. Бұл ретте АКЗ өткізу нарықтарындағы өзгерістерді қадағалайды және өз клиенттерінің қажеттіліктерін талдайды.
Атырау кәбілдік зауытының аумағында өндірілетін барлық кабель Қазақстан Республикасы заңнамасының талаптарына сәйкес сертификаттау рәсімінен өтті және басқа елдерден бәсекелес өнімдерден кем түспей және сапасы жағынан асып түспей, бүкіл әлемдік стандарттарға толық сәйкес келеді.

АКЗ алдағы мақсаттары:
Орталық Азияда тұтынылатын кабель өнімдерінің номенклатурасын толық игеру;
Тиісті өніммен халықаралық нарыққа шығу;
Қосымша жұмыс орындарын ұсыну үшін штатты кеңейту;
Қолданыстағы халықаралық стандарттарды басып озатын өнім түрлерін әзірлеу және енгізу;
Қазақстан Республикасын жоғары сапалы кәбілдік өніммен қамтамасыз ету;
Орталық Азияда кәбіл өнімдерін өндіру бойынша көшбасшы орынға шығу.

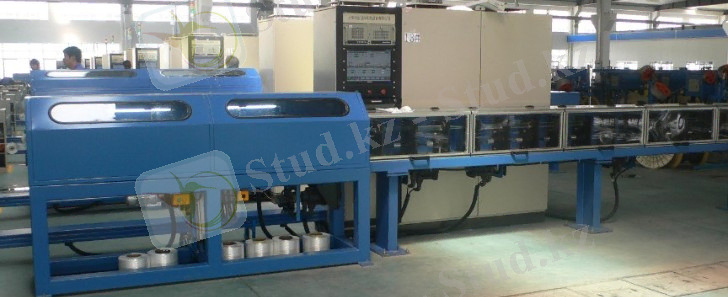

Модульдік линия

Полимерлік материал бункерден материалдық цилиндр камерасына түседі, онда оны біркелкі еріту және араластыру жүреді. Балқытылған полимерлік материал дөңгелек қиманың тұтас полимерлік өзегін қалыптастыра отырып, экструзиялық қалпақшада Орнатылған технологиялық құралдың Дорн мен матрицаның арасында түзілген сақиналы саңылау арқылы шнек арқылы біртіндеп сығылады.:
Салқындатқыш ванналар
Ылғалды үрлеуге арналған құрылғы
Байланыссыз диаметр өлшеуіш
Доңғалақты типті тарту құрылғысы
Жинаушы
Қосарлы типті Қабылдау құрылғысының барабанына түседі

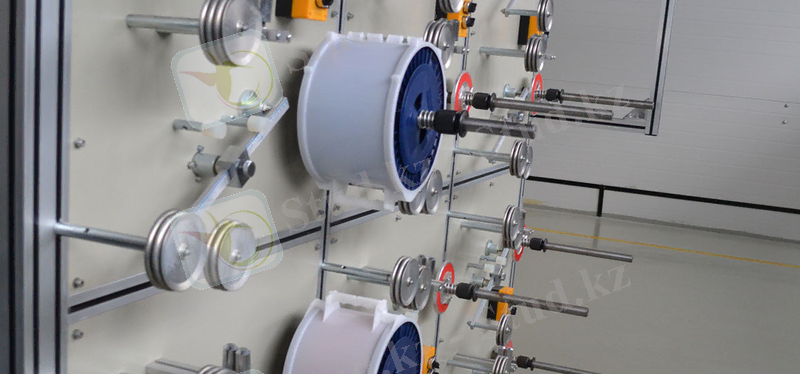

SZ айналдыру линиясы

Берілген тарту күші бар орталық күштік элемент және оптикалық Модульдер SZ формасындағы орталық күштік элементтің айналасында оптикалық Модульдер бұралатын белгісіздік айналдыру құрылғысына түседі. Ширатылған дайындама жіп ораушы калибрі арқылы өтеді, онда жіппен бекітіледі және одан шығу кезінде антиротациялық құрылғыға түседі, бұл жерден шынжыр табанды тарту құрылғысы және тарту компенсаторы арқылы қабылдау барабанына кетеді.

Қабық салу линиясы

Тиейтін бункер полимердің түйіршіктерімен толтырылады, олар экструдер материалдық цилиндрінің камерасына түседі, онда оларды біркелкі балқыту және араластыру жүргізіледі. Экструдер материалдық цилиндрінің камерасынан балқытылған түйіршіктер экструзиялық баста орнатылған дорба мен матрица арасында пайда болған сақиналы саңылауға шнекпен біртіндеп сығылады. Оптикалық кабельдің дайындалуы тарту компенсаторына беріледі және айналмалы роликтер бойынша экструзиялық Бастиекке түседі, онда оған балқытылған полимерден жасалған дөңгелек қиманың қабығы салынады.

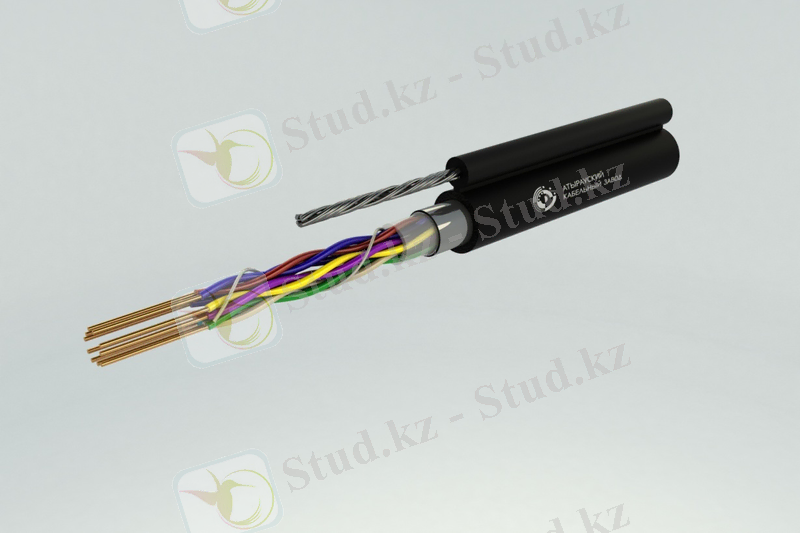

Мыс желілері, полиэтилен оқшаулағышы және алюминополимерлі таспадан жасалған экраны бар, оралған бу құрылымы бойынша полиэтилен қабығында сандық кабельдер.
Эүөөк;
МКППэпЗ-гидрофобты толтырумен;
Ахпэпт-кіріктірме арқанмен;
МКППэпЗТ-гидрофобты элемент және тросты.
Ток өткізгіш желі диаметрі 0,40 мм-ден 0,64 мм-ге дейін 1-ден 5 буға дейін.
ҚР СТ 2204-2012; СТО 970740001408-03-2012
Кабель құрылымы:
Қабықша полиэтиленнен жасалған;
Полиэтиленнен жасалған белдік оқшаулау;
Алюмополимерлі таспадан жасалған Экран;
Токонесущая жила жабылған оқшауланған - жұмсақ мыс сым маркалары ММ полиэтиленмен жабылған;
Байланыс мыс сым.
Қолдану:
1024 кГц дейінгі жиіліктерде абоненттік қолжетімділіктің цифрлық желілерінде пайдалануға арналған кабельдер, абоненттік шығарудан, шеткі кәбілдік құрылғыдан тарату телекоммуникациялық желілерінде желілерді ұйымдастыру үшін - абонентке дейін және қашықтық қоректендірудің номиналды кернеуі 145 В дейінгі ауыспалы ток және жиілігі 50 Гц немесе тиісінше 500 В тұрақты ток кернеуімен аз арналы беру жүйелерімен тығыздауға арналған кабельдер.

Тұтас полиэтилен оқшаулағышы бар, алюмополимерлі таспадан жасалған экраны бар, полиэтилен қабығы бар аз жұпты телефон кабелі.
Қолдану саласы - телефон канализациясында, коллекторларда, шахталарда төсеуге, сондай-ақ ғимараттардың ішінде төсеуге арналған.
Жжсөөк:
Тұтас полиэтилен оқшаулағышы бар, алюмополимерлі таспадан жасалған экранмен және гидрофобты толтырумен, полиэтилен қабықшамен телефондық аз жұпты кабель.
Қолдану саласы-ылғалдылығы жоғары жерлерде (телефон канализациясы, полиэтилен құбырларында, коллекторларда, шахталарда) төсеу үшін.
Жжэөк:
Тұтас полиэтилен оқшаулағышы бар, алюмополимерлі таспадан жасалған экранмен және гидрофобты толтырумен телефондық аз жұпты кабель.
Қолдану саласы-әуе байланыс желілерінде, сондай-ақ ғимараттардың қабырғалары бойынша төсеу үшін.

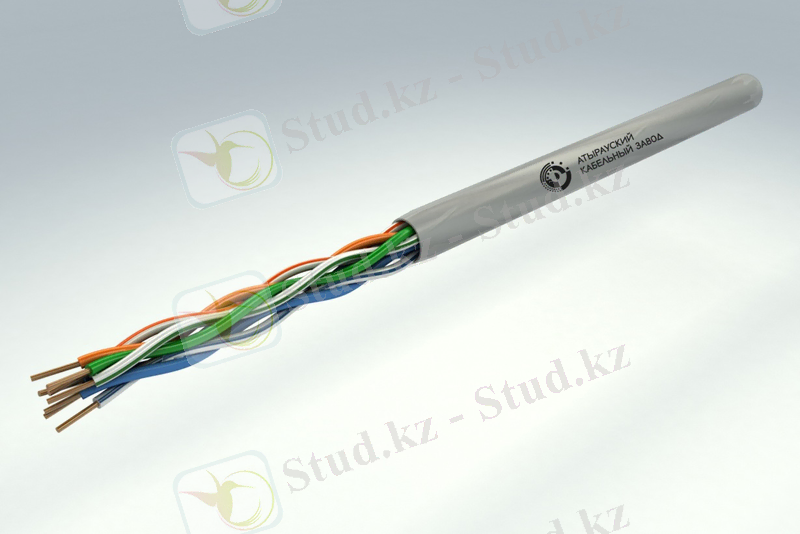

UTP
Кабель - ПВХ-дан жасалған қабықта полиэтилен оқшаулағышы бар құрылымдалған жоғары жиілікті.
U UTP 5e - 2x2x0, 50;
U UTP 5e - 4x2x0,52.
Сондай-ақ, типті кабельдерді жеткізу мүмкін:
U UTP 10х2х0, 52;
U UTP 16х2х0, 52;
Экрандалған және экрандалмаған UTP, FTP жұптарының кабельдері.
Кабель құрылымы:
Қабығы ПВХ;
Токонесущая жила жабылған оқшауланған - жұмсақ мыс сым маркалары ММ диаметрі тиісті AWG241;
Полиэтиленнен жасалған оқшаулау.
Қолдану:
Ғимараттар, станциялар, құрылыстар ішінде, аппаратурада стационарлық төсеуге және құрылымдалған кәбілдік байланыс жүйелерінде пайдалануға арналған. Неэкранированная витая бу (UTP) - ақпарат тасушы болып табылады және, әдетте, қолданылады ортада аз деңгейі бар электромагниттік шу мен кедергілер.

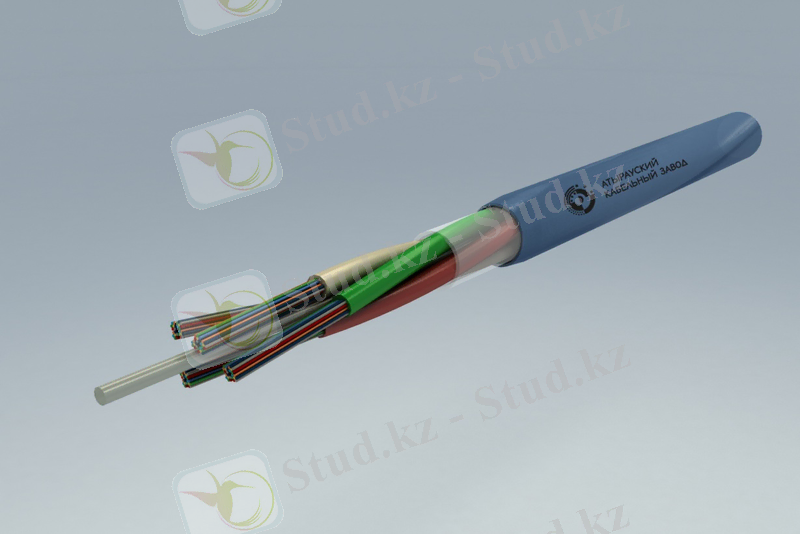

Оптикалық кабель айналасы ішінде оптикалық талшық бар, құрғақ су блоктайтын материалдары бар оптикалық Модульдер Ширатылған шыны пластиктен жасалған орталық күштік элементі бар микротүсіргіштерге үрлеуге арналған. Полиэтилен немесе ПВХ сыртқы қабығы.

Клиенттің сұрауы бойынша кабель жануды таратпайтын қабық материалдарын пайдалана отырып жасалуы мүмкін.

Қолдану: ОЛМ микротүсіргішке үрлеу үшін оптикалық кабель магистральді жергілікті және басқа да оптикалық талшықты байланыс желілері үшін, топыраққа, автомагистральдар мен темір жол бойында төсеуге арналған.
Артықшылықтары:
Үлкен мүмкіндіктерді біріктіретін, жаңа буын нысаны кішірейтілген Кабель;
Жеңіл салмақ, арнайы түтікшелерге ыңғайлы;
Шағын дизайн;
Монтаждау және төсеу жеңілдігі;
Тиімді баға;
Зақымдалған кезде кабельді оңай ауыстыру.

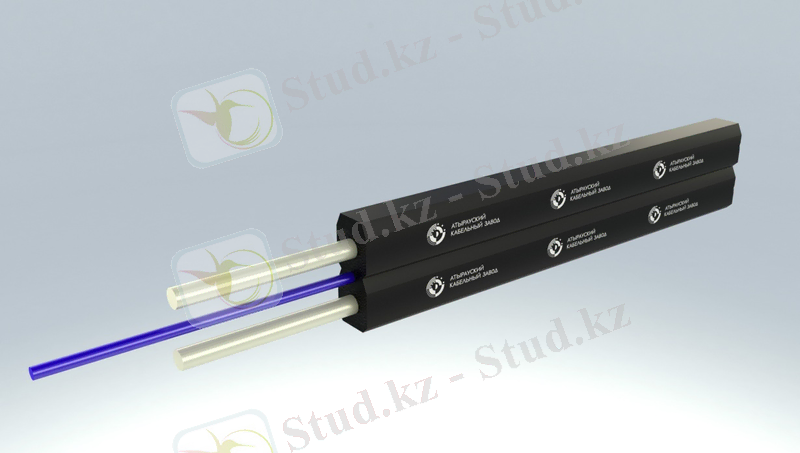

FTTH оптикалық кәбілінің ортасында орналасқан және ПВХ (поливинилхлорид) немесе LSZH (Low Smoke Zero Halogen) қорғайтын қабықпен қапталған 1-ден 4-ке дейінгі оптикалық талшықтарды білдіреді. Қабықшаның ішінде шыныпластикалық шыбық түріндегі екі күштік элемент орналасады.
Қолдану: оптикалық кабель жоғары немесе төмен температура жағдайында (-50°С +70°С) объектішілік төсеуге арналған және ғимараттардың, құрылыстардың сыртында немесе ішінде арнайы бокстарда ілуге және төсеуге арналған.

Артықшылығы:
Монтаж жұмыстарына арналған төмен шығындар;
Белсенді жабдықты ең аз пайдалану;
Ең аз салмағы мен көлемі;
Пайдалану оңай;
Берік техникалық деректер;
Жоғары өткізу қабілеті.

Оптикалық талшық-толық ішкі шағылысу арқылы өз ішінде жарықты тасымалдау үшін қолданылатын оптикалық мөлдір материалдан (шыны, пластик) жасалған жіп.
Талшықты оптика-мұндай талшықтарды сипаттайтын қолданбалы ғылым мен машина жасау бөлімі. Оптикалық талшықтар базасындағы кабельдер (талшықты-оптикалық кабель) электрондық байланыс құралдарына қарағанда, деректерді берудің жоғары жылдамдығымен үлкен қашықтыққа ақпарат беруге мүмкіндік беретін талшықты-оптикалық байланыста қолданылады. Кейбір жағдайларда олар да датчиктерді жасау кезінде қолданылады.
Оптикалық талшық, әдетте, дөңгелек қимасы бар және екі бөліктен тұрады -- өзек және қабық. Толық ішкі шағылысуды қамтамасыз ету үшін жүрек сынуының абсолюттік көрсеткіші қабықшаның сыну көрсеткішінен біршама жоғары. Өзек таза материалдан (шыныдан немесе пластиктен) жасалады және диаметрі 9 мкм (бірмод талшығы үшін), 50 немесе 62,5 мкм (көпмод талшығы үшін) болады. Қабықшаның диаметрі 125 мкм және сыну көрсеткішін өзгертетін қоспалы материалдан тұрады. Мысалы, егер қабықтың сыну көрсеткіші 1,474 тең болса, онда жүрек сыну көрсеткіші-1,479. Жүректе бағытталған жарық сәулесі қабықтан бірнеше рет көрініс бере отырып, оған таралады.
Күрделі конструкциялар да болуы мүмкін: өзекше мен қабық ретінде екі өлшемді фотонды кристалдар қолданылуы мүмкін, сыну көрсеткішінің сатылы өзгерісінің орнына сыну көрсеткішінің градиенттік профилі бар талшықтар жиі қолданылады, өзек пішіні цилиндрден өзгеше болуы мүмкін. Мұндай құрылғылар талшықтардың арнайы қасиеттерін қамтамасыз етеді: таратылатын жарықтың поляризациясын ұстап тұру, шығындарды азайту, талшық дисперсиясын өзгерту және т. б.
Телекоммуникация саласында қолданылатын оптикалық талшықтар, әдетте, 125+-1 микрон диаметріне ие. Өзектің диаметрі талшықтың түріне және ұлттық стандарттарға ... жалғасы
