Пневматикалық араластыру
КІРІСПЕ
Негізгі бөлім
1) Араластыру түрлері
2) Араластырғыш конструкциясы
3) Механикалық араластыруға жұмсалатын қуат шамасына әсер ететін факторлар
Қорытынды
Қолданылған әдебиеттер
Кіріспе
Жалпы сұйық орталарды, қатты паста тәрізді және сусымалы материалдарды араластыру - химиялық технологияда кең тараған процестердің бірі болып табылады. Қарапайым техниканың өзінде көбінесе сұйық орталарды араластыру жиірек қолданылады. Сұйық орталарды араластыру процесі - механикалық араластырғыш көмегімен ортаға берілетін импульс әсерінен сұйық орта көлемінің макроскопиялық элементтерінің көп қайтара салыстырмалы араласуы. Сұйық орталарды араластыру келесі негізгі міндеттерді шешу үшін қажет, олар:
1. Жылу және масса беру процестерін қарқындату үшін;
2. Сұйықтық көлемінде қатты бөлшектерді біркелкі тарату үшін;
3. Сұйықтықты сұйықтықта біркелкі майдалап тарату үшін;
4. Газды сұйықтықта біркелкі тарату үшін.
Араластырғыш құрылғылары бар аппараттар химиялық технологияда буландыру, кристалдандыру, абсорбция, экстрактциялау тағы басқа процестерді жүргізу үшін кеңінен қолданылады.
Айта кететін жәйт араластыру кезінде аппарат толтырылған ортада температура мен концентрация градиенттері минималды мәніне ұмтылады. Сондықтан араластырғыш құрылғылары бар аппараттар, мысалы, ағын құрылымы бойынша идеалды араластыру моделіне жақын келеді.
Негізгі бөлім

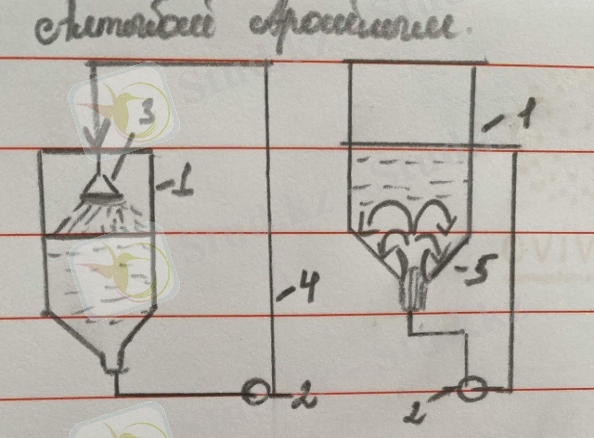

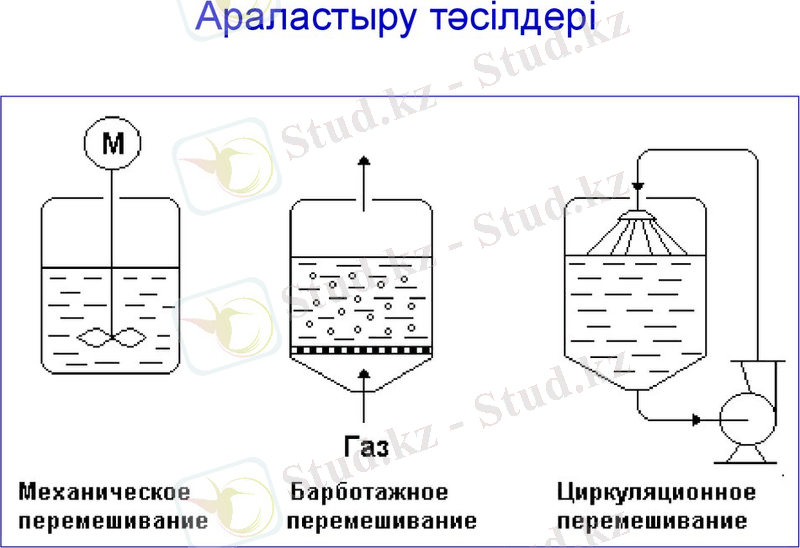

Сұйық орталарда араластыруды біз әртүрлі әдістермен жүзеге асыра аламыз. Оларға тоқтала кетсек: механикалық араластыру, пневматикалық араластыру және де айналдыра араластыру. Оның әрқайсысы белгілі бір қызметтер атқарады. Мысалы: пневматикалық араластыру, ол сұйықтық қабаттары арқылы газдың барботажымен араластыру арқылы жүзеге асуы.
1. Mеханикалық араластыру.
Механикалық араластырғыштың жұмсайын қуаты критерийлі жалпыа теңдеуінен анықтай аламыз:
ЕuM=A-ReM
EEuM немесе KN - модификацияланған Эйлер саны немесе қуат критерийі
ReM= ρ-n-d3μ
А және m - тұрақты сандар, тәжірибелік жолымен анықталады. Есептеулердi жеңiлдету үшiн қуаттың тәжрибелiк мәндері KN және Reм арасындағы графикалық байланыспен беріледі
Механикалық араластырғыштермен сұйықтарыды арлсатырғанда екi түрлi: ламинарлық және турбуленттiк режимдер болады. Ламинарлық режимде Reм 30 сұйық арластырғыш қалақтармен бiрге жай араласады.
Reм 102 болғанда турбуленттiк режим пайда болады. Reм 105 - кемелденген турбуленттi (автомоделдi) режим. Бұл кезде KN -нiң мәнi Reм - мәнiне байланысты болмайды.
2. Пневматикалық араластыру.
Араластырылатын сұйықтың химиялық активтiгi үлкен және газ (мысалы, ауадағы оттегi) сұйықпен химиялық әрекеттесуi қажет болғанда сығылған инерттi газбен немесе ауамен пневматикалық араластыру қолданылады. Араластырудың бұл тәсiлi төмен қарқынды процесс және энергия шығыны механикалық араластыруға қарағанда көп.
Пневматикалық араластыру аппараттары барботер және эрлифпен жабдықталуы керек. Барботер - аппарат түбiне орнатылған көп тесiктi сақиналы немесе ирек құбыр. Тесiктен шыққан сығылған газ көпiршiктерi сұйық қабатынан өтiп (барботаж), оны араластырады. Эрлифттi арластыруда сығылған ауа орталық циркуляциялық құбырға берiледi. Ауа көпiршiктерi сұйықты iлестiрiп құбырмен жоғары көтерiледi, сосын сұйық құбыр ... жалғасы
Негізгі бөлім
1) Араластыру түрлері
2) Араластырғыш конструкциясы
3) Механикалық араластыруға жұмсалатын қуат шамасына әсер ететін факторлар
Қорытынды
Қолданылған әдебиеттер
Кіріспе
Жалпы сұйық орталарды, қатты паста тәрізді және сусымалы материалдарды араластыру - химиялық технологияда кең тараған процестердің бірі болып табылады. Қарапайым техниканың өзінде көбінесе сұйық орталарды араластыру жиірек қолданылады. Сұйық орталарды араластыру процесі - механикалық араластырғыш көмегімен ортаға берілетін импульс әсерінен сұйық орта көлемінің макроскопиялық элементтерінің көп қайтара салыстырмалы араласуы. Сұйық орталарды араластыру келесі негізгі міндеттерді шешу үшін қажет, олар:
1. Жылу және масса беру процестерін қарқындату үшін;
2. Сұйықтық көлемінде қатты бөлшектерді біркелкі тарату үшін;
3. Сұйықтықты сұйықтықта біркелкі майдалап тарату үшін;
4. Газды сұйықтықта біркелкі тарату үшін.
Араластырғыш құрылғылары бар аппараттар химиялық технологияда буландыру, кристалдандыру, абсорбция, экстрактциялау тағы басқа процестерді жүргізу үшін кеңінен қолданылады.
Айта кететін жәйт араластыру кезінде аппарат толтырылған ортада температура мен концентрация градиенттері минималды мәніне ұмтылады. Сондықтан араластырғыш құрылғылары бар аппараттар, мысалы, ағын құрылымы бойынша идеалды араластыру моделіне жақын келеді.
Негізгі бөлім
Сұйық орталарда араластыруды біз әртүрлі әдістермен жүзеге асыра аламыз. Оларға тоқтала кетсек: механикалық араластыру, пневматикалық араластыру және де айналдыра араластыру. Оның әрқайсысы белгілі бір қызметтер атқарады. Мысалы: пневматикалық араластыру, ол сұйықтық қабаттары арқылы газдың барботажымен араластыру арқылы жүзеге асуы.
1. Mеханикалық араластыру.
Механикалық араластырғыштың жұмсайын қуаты критерийлі жалпыа теңдеуінен анықтай аламыз:
ЕuM=A-ReM
EEuM немесе KN - модификацияланған Эйлер саны немесе қуат критерийі
ReM= ρ-n-d3μ
А және m - тұрақты сандар, тәжірибелік жолымен анықталады. Есептеулердi жеңiлдету үшiн қуаттың тәжрибелiк мәндері KN және Reм арасындағы графикалық байланыспен беріледі
Механикалық араластырғыштермен сұйықтарыды арлсатырғанда екi түрлi: ламинарлық және турбуленттiк режимдер болады. Ламинарлық режимде Reм 30 сұйық арластырғыш қалақтармен бiрге жай араласады.
Reм 102 болғанда турбуленттiк режим пайда болады. Reм 105 - кемелденген турбуленттi (автомоделдi) режим. Бұл кезде KN -нiң мәнi Reм - мәнiне байланысты болмайды.
2. Пневматикалық араластыру.
Араластырылатын сұйықтың химиялық активтiгi үлкен және газ (мысалы, ауадағы оттегi) сұйықпен химиялық әрекеттесуi қажет болғанда сығылған инерттi газбен немесе ауамен пневматикалық араластыру қолданылады. Араластырудың бұл тәсiлi төмен қарқынды процесс және энергия шығыны механикалық араластыруға қарағанда көп.
Пневматикалық араластыру аппараттары барботер және эрлифпен жабдықталуы керек. Барботер - аппарат түбiне орнатылған көп тесiктi сақиналы немесе ирек құбыр. Тесiктен шыққан сығылған газ көпiршiктерi сұйық қабатынан өтiп (барботаж), оны араластырады. Эрлифттi арластыруда сығылған ауа орталық циркуляциялық құбырға берiледi. Ауа көпiршiктерi сұйықты iлестiрiп құбырмен жоғары көтерiледi, сосын сұйық құбыр ... жалғасы
