ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

«САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ» КеАҚ

юю

Мұнай газ факультеті

«Мұнай газ ісі» кафедрасы

RNM 2307 Мұнай кенорындарын игеру

5В070800 - «Мұнай газ ісі»

Атырау, 2019

Атырау мұнай және газ университетінің оқу-әдістемелік кеңесі отырысында бекітілді.

АтМГУ оқу-әдістемелік кеңесінің төрағасы, академиялық сұрақтар жөніндегі проректоры

Хаттама №

«_ »_ 20 ж.

т. ғ. к., профессор Ә. О. Көшеков

Курстық жобаны орындауға арналған әдістемелік нұсқаулық 5В070800-Мұнайгаз ісі мамандығына арналған

Әдістемелік нұсқаулықта курстық жобаның негізгі бөлімдері бойынша қысқаша теориялық ақпарат берілген. Нұсқаулықтың мақсаты, міндеттері, жобалау әдістемесі, есептік және графикалық бөліктердің мазмұны мен жобаның дизайны бойынша талаптарды анықтайды, есептеудің негізгі кезеңдерін қарастырады.

Рецензент: профессор Турдиев М. Ф.

ОӘБ басшысы : т. ғ. к., профессор Ж. К. Зайдемова

«Мұнай газ» факультетінің кеңесінде қарастырылды

Хаттама № « » 20 ж

Мұнайгаз факультеті кеңесінің төрағасы т. ғ. к., доцент Шугаепоа Н. А.

«Мұнай газ ісі» кафедра отырысында қарастырылды және ұйғарылды

Хаттама № « » 20 ж

Кафедра меңгерушісі т. ғ. д., профессор Ахметов Н. М.

Жасақтаған: Ұ. Ш. Балабаева

Мазмұны

Мазмұны.

  1. Курстық жобаның мақсаттары мен міндеттері 4

2. Курстық жоба бойынша жұмыс . . . 4

3. Курстық жобаны жазу рәсіміне қойылатын талаптар . . . 5

4. Курстық жобаның мазмұны мен құрылымы . . . 5

5 Курстық жобаны безендіру ережелері . . . 6

6. Графикалық құжаттарды безендіру ережелері . . . 7

7. Курстық жобаның мысалдық тақырыптары . . . 7 Пайдаланылған әдебиеттер тізімі . . . 17

Қосымша А. Курстық жобаны(жұмысты) орындауға арналған тапсырма . . . Қосымша Б. Курстық жобаның бастапқы беті . . .

Қосымша В. Курстық жобаның түсіндірме жазбасы . . .

Кіріспе

«Мұнай кенорындарын игеру» пәні мұнай өнеркәсібінің технологиясы білімдерінің ажырамас бөлігі болып табылады, ол ұңғыманы пайдаланудың негізгі әдістерін анық түсіндіреді. Осы пәнді оқу нәтижесінде ұңғыманы пайдаланудың мүмкін әдістерінің экономикалық тиімділігі критерийлері анықталды.

Өндірістік жүйеде негізгі технологиялық үрдістер мен операцияларды ғылыми түсінуді үйрету, мұнай өндіру технологиясының негіздерін зерделеу. Алынған білім мұнай және газ ұңғымаларын бұрғылау және пайдалану дағдыларын қалыптастыруға, олардың геологиялық құрылымын, су қоймаларының сүзу-сыйымдылық қасиеттерін және оларды қанықтыратын сұйықтықтардың физика-химиялық қасиеттерін зерттеу негізінде мұнай, газ және оффшорлық кен орындарын игеруді дамытуға ықпал етеді.

«Мұнай кенорындарын игеру» пәнін оқып жатқан студенттер теориялық негіздерді игеруімен бірге мұнай ұңғымаларын пайдаланудың технологиялық процестерін есептеу әдістемесі мен практикалық машықтарына ие болуы керек.

  1. Курстық жобаның мақсаттары мен міндеттері

«Мұнай кенорындарын игеру» курсы бойынша курстық жобасы 3 және 4 семестрде дәріс курысы оқылғаннан кейін қабылданады. Курстық жобалау - бұл негізгі пән бойынша студенттің алғашқы тәуелсіз инженерлік- жобалық жұмыстарының бірі және белгілі бір практикалық тапсырманы шешу үшін арнайы курсты оқып үйрену барысында алған білімдерін қолдану дағдысын қалыптастыруға және сонымен бірге студентті дипломдық жобаны жүзеге асырудың күрделі кешенді тапсырмасын шешу үшін дайындауға арналған. Курстық жоба практикалық және зертханалық сабақтарда студенттердің лекцияларында алған білімін тереңдетуге және жинақтауға мүмкіндік береді.

Курстық жоба бойынша жұмыс студенттің өзіндік шығармашылық қабілеттерін дамытады, алынған нәтижелерге жауапкершілік тудырады және қарапайым ғылыми және инженерлік есептеулерді жүргізуге үйретеді.

Курстық жоба - студенттің өзіндік жұмысы. Курстық жоба бойынша жұмыс барысында студенттер нақты геологиялық деректермен, анықтамалық және мерзімді техникалық әдебиеттермен, қолданыстағы мемлекеттік стандарттармен, ғылыми материалдармен және жұмыстарымен танысады

Курстық жобалар техникалық есептеулердің дағдыларын дамытады, түрлі сызбалар мен графиктерді құрастырады, техникалық-экономикалық негіздемелерді дайындайды. Курстық жобаны емтиханмен сапалы орындау арнайы курсты табысты түрде меңгергенін көрсетеді.

  1. Курстық жобаны жазу рәсіміне қойылатын талаптар

Курстық жоба бойынша жұмысқа кіріспес бұрын, студент тапсырма талаптарына сәйкес келетін нәрсені нақты көрсетуі керек. Тапсырмада қойылған сұрақтарды шешу үшін өндіріс тәжірибесінде толыққанды өрісті материалды жинау қажет

Механикаландыру, автоматтандыру, экономика, қауіпсіздік және экологиялық қауіпсіздік мәселелеріне айрықша назар аудару қажет.

Студент практикаға кетер алдында негізгі ұсынылған әдебиеттерге ие болу керек. Мұнай кен орнына келгеннен кейін алғашқы күндерден бастап, әдебиетті оқуға кірісуге мүмкіндік

береді, сонымен қатар, жұмыс орнында қажетті әдебиеттер болмаған жағдайда студентке кепілдік береді.

Оқудың алғашқы күндерінен бастап студент тағылымдамадан өту бағдарламасын жүзеге асырумен қатар курстық жобамен байланысты технологиялық, техникалық және орындаушылық жұмыстың ерекшеліктерін егжей-тегжейлі таныстыру керек.

Курстық жоба жазу кезінде материалдар заманауи жетістіктерін, техникалық тапсырмаларды, экономикалық көрсеткіштерді, мерзімді техникалық әдебиеттерді (соңғы мақалалар) және тапсырманың тақырыбына байланысты ғылыми мақалаларды кеңінен қолдануға тиіс

  1. Курстық жобаны жазу рәсіміне қойылатын талаптар
  1. Курстық жобаның жетекшісі - пәнді жүргізетін оқытушысы.
  2. Курстық жобаның жетекшісі:
  • курстық жобаны орындауға тапсырма береді;
  • студентке тақырып бойынша қажетті әдебиетті, анықтамалық және мұрағаттық материалдарды, үлгілік
  • жобаларды және басқа да көздерді ұсынады;
  • ағымдағы бақылауды жүзеге асыратын консультациялар кестесін белгілейді. Курстық жобаның тапсырмасы бар (А қосымшасын қараңыз) : Министрліктің, университеттің, факультеттің және кафедраның атауы; студенттің деректері(Т. А. Ә., шифр мамандықтың, топтың атаулары) ;
  • Курстық жоба тақырыбы;
  • тақырып мақұлдау деректері;
  • курстық жобаны қорғау және тапсыру мерзімдері;
  • бастапқы материалдың сипаттамасы және дерек көздері;
  • ұсынылған әдебиеттер тізімі;

графикалық материалдар тізімі (кесте, диаграмма, сызба т. б. ) тек КЖ үшін; тапсырманы берген күні және орындауға қабылдаған күні;

жетекшінің және студенттің күні.

  1. Курстық жобаның басталуына дейін кафедра студенттерді тиісті мамандық бойынша мемлекеттік жалпыға міндетті білім беру стандарттарына сәйкес курстық жобаға қойылатын талаптарды белгілейтін әдістемелік нұсқаулықтар әзірлеп, ұсынуы керек.
  2. Курстық жоба мамандығы бойынша әдебиеттерді (оқулықтар, оқу құралдары, монографиялар, мерзімді әдебиет, дәріс курстары, журналдар, шет тілдерінде, нормативтік әдебиеттермен, электрондық дереккөздермен және т. б. ) тереңдетіп зерттеу негізінде жүзеге асырылады.
  3. Курстық жобаның негізгі мәтіні әдебиеттер, графиктер, эскиздер, диаграммалар, диаграммалар және т. б. қоса алғанда, шығармашылық мақсаттарды, пайдаланылатын зерттеу әдістерін негіздеуді, есептеу әдістерін және есептеулерді әдетте компьютерлік техниканы қолдану арқылы жүзеге асырады.
  1. Курстық жобаның мазмұны мен құрылымы
  1. Курстың мазмұны бойынша курстық жоба - студенттің белгілі бір мамандық бойынша қолжазба түрінде дайындаған ғылыми жұмысы (жобалық шешімі)
  2. Курстық жобаның көлемі, әдетте, 20-25 бет болуы керек.

43 Курстық жобаның құрылымдық элементтері:

  • бастапқы бет
  • курстық жұмысты (жобаны) орындауға тапсырма
  • мазмұны;
  • негізгі бөлімдер
  • пайдаланылған әдебиеттер;
  • қосымша. Бастапқы бет курс жобасының бірінші беті болып табылады Бастапқы бетінде келесі ақпарат берілген (В қосымшасын қараңыз)
  • министрліктің, жоо атауы;
  • факультет және кафедра атауы;
  • жұмыс түрі - курстық жоба - қосымша б;
  • курстық жоба тақырыбының атауы «тақырыбыны:»;
  • мамандықтың шифры және атауы;
  • сол жақта - «орындаған» сөзі, оң жағында студенттің аты-жөні көрсетіледі
  • ттөмендегі жолда курстық жоба жетекшісі тегі мен аты-жөні, академиялық дәрежесі, ғылыми атағы жазылады
  • қала, жылКурстық жобаның мазмұны кіріспе, барлық бөлімдердің атаулары, анықтамалар тізімі және қосымшалардың атауларын қамтиды. Кіріспе курстық жоба тақырыбының өзектілігін қамтуы керек. Курстық жобаның негізгі бөлігі орындалған жұмыстың сипатын, мазмұнын, әдістерін және негізгі нәтижелерін көрсететін деректерді ұсынады. Курстық жобаның негізгі бөлігі әдетте бөлімдерге және бөлімшелерге бөлінеді. Қолданылған әдебиеттер тізімі курстық жобаның белгіленген талаптарына сәйкес жасалады. Қосымшада курстық жұмысты жүзеге асыруға байланысты материалдармен қамтылған, олар негізгі бөлігінде көрсетілмейді. Курстық жобада қабылданған шешімдер үшін барлық деректердің дұрыстығын курстық жобаның авторы студент жауапты болып табыладКурстық жобаны безендіру ережелеріКурстық жобаны басып шығару компьютер мен принтерді пайдаланып A4 парағының бір жағында жазылады. Қаріп - қалыпты, «TimesNewRoman», кегль 14. Курстық жобаның мәтінін жазу келесі өлшемдерді ескере отырып жазылуы керек: сол жағы - 30 мм, жоғарғы - 20 мм, оң жағы - 10 мм және төменгі - 25 мм. Түрлі типті қаріптерді қолдану арқылы белгілі бір терминдерге, формулаларға, теоремаларға назар аударудың компьютерлік мүмкіндіктерін пайдалануға рұқсат етіледі

Жобаның барлық парақтары А4 форматында жасалып тігілуі тиіс Курстық жобаны жазу кезінде төменгі колонтитулдағы ақпаратты көрсете отырып, В қосымшасының талаптарына сәйкес келуі керек. Төменгі колонтитул TimesNewRoman түрінде терілген, өлшемі 8.

  1. Курстық жобаның беттерін араб цифрларымен нөмірленіп, өтпелі нөмірлеу (сквозная нумерация) ескерілу қажет Бет нөмірі парақтың төменгі бөлігінің ортасында нүкте қойылмай, «TimesNewRoman» шрифті, өлшемі 10 жазылады
  2. Бастапқы беті жалпы бет нөмірлеуіне қосылады Бастапқы бет нөмірленбейді .
  3. Жеке парақтарда орналасқан суреттер мен кестелер курстық жоба беттеріні жалпы нөмірленіледі
  4. Курстық жобаның бөлімдері құжаттың шегінде аралық сандарда көрсетілген нүктелерсіз жазылған сериялық нөмірлер болуы керек

Бөлімшелер әрбір бөлімде нөмірленуі керек.

Бөлімшенің нөмірі нүктелермен бөлінген секциялар сандары мен кіші сандардан тұрады

. Бөлімнің соңында нүкте қойылмайды. Бөлімдер екі немесе одан көп бөлімшелерден тұруы мүмкін.

  1. Курстық жобаның әрбір бөлімі жаңа парақтан басталуы керек Бір бөлім ішіндегі бөлімшелер мәтіннен екі жол төмен жазылады.
  2. Курстық жұмыстың (жобаның) бөлігі болып табылатын курстық жобаның беттерін нөмірлу өтпелі (сквозная нумерация) болуы керек
  3. Суреттер (сызбалар, карталар, графиктер, диаграммалар) курстық жобағада бірінші мәтін жазылғаннан кейін немесе келесі бетте орналасады

Барлық иллюстрацияларға курстық жобаға сілтемелер берілуі керек.

  1. Графикалық құжаттарды безендіру ережелері

6. 1 Графикалық құжаттар сызбалар, эскиздер, диаграммалар, эксперименталды материалдарды өңдеу болып табылады

6. 2. Курстық жобалардың графикалық құжаттарындағы парақтардың мазмұны курстық жоба тапсырмасы бойынша анықталады

Ұсынылған графикалық құжаттардың жалпы саны пәннің ерекшеліктерімен анықталады

  1. Сызбалары, масштабтар, қаріптерді сызу, сызықтар безендірілуі мемлекеттік стандарт бойыншатаңдалуы керек. Суреттер арнайы AutoCAD бағдарламалары немесе басқа арнайы бағдарламаларды пайдалану арқылы ұсынылады.
  2. Power / Point бағдарламалық жасақтамасы арқылы жасалған графикалық құжаттарды көрсетуге рұқсат етіледі.
  1. Курстық жоба тематикасы

Курстық жобалар тақырыбына қойылатын негізгі талаптар - олардың өзектілігі және күрделілігі. Күрделілік бірқатар өзара байланысты мәселелерді шешуге мүмкіндік береді. .

Курстық жобалардың барлық тақырыптары өндірістік кенорындарға, қабатқа, әртүрлі техника мен технологияларды қолдану тиімділіктері бағытында қарастырылуы керек Курстық жобалардың мысалдық тақырыбы ретінде төмендегілер ұсынылады

  1. Қабат қысымын ұстау жұмыстары (Қабатқа су, газ, ауа айдау жұмыстары)
  2. Кенорындарды әртүлі әдіспен игеру және пайдалану (Ұңғымаларға су, бу, газ, жылу айдау әдістерін пайдалану тиімділіктері)
  3. Қабатқа әсер ету әдістері (физикалық, химиялық, механикалық т. б әдістерді қолдану) Курстық жобаның негізгі тақырыбы студентке толық түрде (Кенорын атауымен қолдану технологиялық әдісін көрсете отырып жеке) беріледі

Курстық жоба тақырыбы бойынша есептелу жолы (Мысалы ретінде)

тақырыбы: Шеңбер тәрізді кеніште серпімді режимдегі қоректену нұсқасындағы қысымды анықтау

Жұмыстың мақсаты: мұнай өндірудің жоспарланған межесін қамтамасыз ететін қажетті өндіруші ұңғылар саны мен кенішті бұрғылау темпін анықтау керек.

Мұнай шегі шеңберге ұқсас радиусы R кен орын берілген. Кен орынның сырт жағын шексіз сулы аймақ қоршаған. Кеніштегі бастапқы қабат қысымы нұсқаның бастапқы қысымына тең және ол Р к . Қабаттың нұсқасының сыртоблысындағы өткізгіштік к. Судың динамикалық тұтқырлық коэффициенті - µ, қабаттың серпімділік коэффициенті - β, қабат қалыңдығы - h.

Егер өнім алудың өсу периоды - Т н , ал максималды өнім алу - Т м болса, максималды өндіру мен өнім алудың өсу периодындағы кеніштің қоректену контурындағы қысым динамикасын есептеу керек. Мұнай өндірудің жоспарланған деңгейі бастапқы баланстық қордан- Q бал n процент.

Егер бір ұңғының орташа дебиті q болса, мұнай өндірудің жоспарланған межесін қамтамасыз ететін қажетті өндіруші ұңғылар саны мен кенішті бұрғылау темпін анықтау керек. Мұнай тығыздығы - р н . Ұңғыны пайдалану коэффициенті 0, 9.

Есептеулерде Ю. П. Желтовтың аппроксимациясын және Дюамель интегралын қолдану керек.

Варианттар бойынша бастапқы мәндер 1-кестеде берілген.

Әдістемелік нұсқаулар:

Есептеу алгоритмі келесідей.

1) Өндірудің жоспарланған деңгейін анықтау

2) Жылдық өнім алудың өсу темпін анықтау ,

3) Өнім алудың өсу периодындағы қысым динамикасын анықтау

4) Максималды өнім алу периодындағы қысым өзгерісін есептеу

5) Қажетті өндіруші ұңғылар санын анықтау

6) Бұрғылау темпі

1 - кесте

№ 1 тақырып бойынша тапсырманы орындауға керекті бастапқы мәліметтер

Көрсеткіш: Көрсеткіш
Вариант: Вариант
Көрсеткіш: 1
Вариант: 2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Көрсеткіш: RK, км
Вариант: 2, 2
3, 5
2, 0
2, 4
3, 6
1, 8
2, 6
3, 7
1, 6
2, 8
3, 8
2, 5
3, 0
3, 9
4, 4
3, 2
4, 0
4, 5
3, 4
4, 2
Көрсеткіш: Рк, МПа
Вариант: 12, 0
18, 2
15, 2
13, 4
14, 8
17, 8
15, 6
13, 8
12, 5
17, 4
16, 4
14, 4
12, 3
13, 9
14, 0
16, 2
15, 0
17, 1
18, 3
19, 8
Көрсеткіш: к, мкм2
Вариант: 0, 125
0, 170
0, 240
0, 110
0, 130
0, 180
0, 260
0, 085
0, 135
0, 200
0, 270
0, 075
0, 140
0, 210
0, 285
0, 070
0, 145
0, 220
0, 290
0, 160
Көрсеткіш: µ, МПа*с
Вариант: 1, 05
1, 10
1, 02
1, 08
1, 09
1, 02
1, 03
1, 09
1, 08
1, 04
1, 01
1, 10
1, 07
1, 05
1, 11
1, 05
1, 06
1, 12
1, 03
1, 07
Көрсеткіш: β*103, 1/МПа
Вариант: 1, 1
1, 0
0, 9
1, 0
1, 5
1, 0
1, 2
1, 1
1, 4
0, 9
0, 8
1, 2
1, 3
0, 7
0, 9
1, 3
1, 2
1, 1
1, 4
1, 1
Көрсеткіш: h, м
Вариант: 20
28
12
22
27
25
15
24
26
14
24
26
18
12
25
28
14
22
25
30
Көрсеткіш: Тн, год
Вариант: 3
4
3
3
5
4
5
4
6
7
6
4
7
8
4
5
4
9
7
5
Көрсеткіш: Тм, год
Вариант: 6
5
5
7
4
6
4
5
3
2
4
5
3
2
5
3
4
2
2
4
Көрсеткіш: n, %/год
Вариант: 3, 6
5, 0
6, 3
3, 0
3, 5
5, 2
6, 5
3, 2
3, 6
5, 6
6, 6
5, 0
4, 2
5, 6
6, 4
5, 5
4, 4
5, 4
6, 3
5, 0
Көрсеткіш: Qбал, млн. т
Вариант: 40, 9
152, 5
21, 9
56, 3
148, 6
36, 2
46, 6
144, 3
28, 4
49, 1
160, 2
70, 5
70, 0
83, 0
217, 6
123, 9
97, 9
203, 7
130, 7
234, 0
Көрсеткіш: q, т/сут
Вариант: 15
90
50
22
60
95
140
80
65
100
150
35
74
110
200
41
78
120
45
140
Көрсеткіш: ρн, кг/м3
Вариант: 840
885
910
885
845
890
915
874
850
890
920
863
860
905
895
860
870
910
900
880

Өзін-өзі тексеру сұрақтары:

1. Өндірудің жоспарланған деңгейін анықтау

2. Жылдық өнім алудың өсу темпін анықтау

3. Өнім алудың өсу периодындағы қысым динамикасын анықтау

4. Қажетті өндіруші ұңғылар санын анықтау

5. Бұрғылау темпі

2-тақырып. Жолақты кеніштегі серпімді режимде қореқтену контурындағы қысымды анықтау

Жұмыстың мақсаты: мұнай өндірудің жоспарланған межесін қамтамасыз ететін қажетті өндіруші ұңғылар саны мен кенішті бұрғылау темпін анықтау керек.

Мұнай кен орны ені В тектоникалық экрандалған антиклиналды қатпарлардан тұрады (немесе, басқа вариант - моноклиналды литологиялық), бірінші вариантта- шеткі сулар кенішке екі жағынан да түседі, ал екінші жағдайда- бір жағынан ғана. Кен орын шексіз сулы бассейнде орналасқан. Кеніштегі бастапқы қысым контурдағы бастапқы қысымға тең- Р к . Контурдың сырт облысындағы қабат өткізгіштігі к. Судың динамикалық тұтқырлық коэффициенті - µ, қабаттың серпімділік коэффициенті - β, қабат қалыңдығы - h.

Егер өнім алудың өсу периоды- Т н , ал максималды өнім алу - Т м болса, максималды өндіру мен өнім алудың өсу периодындағы кеніштің қоректену контурындағы қысым динамикасын есептеу керек. Мұнай өндірудің жоспарланған деңгейі бастапқы баланстық қордан- Q бал n процент.

Егер бір ұңғының орташа дебиті q болса, мұнай өндірудің жоспарланған межесін қамтамасыз ететін қажетті өндіруші ұңғылар саны мен кенішті бұрғылау темпін анықтау керек. Мұнай тығыздығы - р н . Ұңғыны пайдалану коэффициенті 0, 9.

Есептеулерде Дюамель интегралын қолдану қажет.

Варианттар бойынша бастапқы мәліметтер 2-кестеде берілген.

Әдістемелік нұсқаулар:

1) Максималды өнім алу мен өнім алудың өсу периодындағы моноклиналь үшін контурдағы қысым өзгерісі төмендегі формула бойынша анықталады:

- өндірудің өсу периоды үшін;

- максималды өнім алу периоды үшін.

2) Антиклиналды қатпарлар үшін көбейткіш

3) Өндіруші ұңғылардың қажетті саны

4) Бұрғылаутемпі

2-кесте

2-тақырып бойынша тапсырманы орындауға керекті бастапқы мәліметтер

Көрсеткіш: Көрсеткіш
Вариант: Вариант
Көрсеткіш: 1
Вариант: 2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Көрсеткіш: В, км
Вариант: 2, 2
3, 5
2, 0
2, 4
3, 6
1, 8
2, 6
3, 7
1, 6
2, 8
3, 8
2, 5
3, 0
3, 9
4, 4
3, 2
4, 0
4, 5
3, 4
4, 2
Көрсеткіш: Р к , МПа
Вариант: 12, 0
18, 2
15, 2
13, 4
14. 8
17, 8
15, 6
13, 8
12, 5
17, 4
16, 4
14. 4
12, 3
13, 9
14, 0
16, 2
15, 0
17, 1
18, 3
19, 8
Көрсеткіш: к, мкм
Вариант: 0, 125
0, 170
0, 240
0, 110
0, 130
0, 180
0, 260
0, 085
0, 135
0, 200
0, 270
0, 075
0, 140
0, 210
0, 285
0, 070
0, 145
0, 220
0, 290
0, 160
Көрсеткіш: µ, МПа*с
Вариант: 1, 05
1, 10
1, 02
1, 08
1, 09
1, 02
1, 03
1, 09
1, 08
1, 04
1, 01
1, 10
1, 07
1, 05
1, 11
1, 05
1, 06
1, 12
1, 03
1, 07
Көрсеткіш: β*10 3 , 1/МПа
Вариант: 1, 1
1, 0
0, 9
1, 0
1, 5
1, 0
1, 2
1, 1
1, 4
0, 9
0, 8
1, 2
1, 3
0, 7
0, 9
1, 3
1, 2
1, 1
1, 4
1, 1
Көрсеткіш: h, м
Вариант: 20
28
12
22
27
25
15
24
26
14
24
26
18
12
25
28
14
22
25
30
Көрсеткіш: Т н , год
Вариант: 3
4
3
3
5
4
5
4
6
7
6
4
7
8
4
5
4
9
7
5
Көрсеткіш: Т м , год
Вариант: 6
5
5
7
4
6
4
5
3
2
4
5
3
2
5
3
4
2
2
4
Көрсеткіш: n, %/год
Вариант: 3, 6
5, 0
6, 3
3, 0
3, 5
5, 2
6, 5
3, 2
3, 6
5, 6
6, 6
5, 0
4, 2
5, 6
6, 4
5, 5
4, 4
5, 4
6, 3
5, 0
Көрсеткіш: Q бал , млн. т
Вариант: 13, 9
42, 5
8, 9
21, 3
52, 6
12, 2
16, 6
48, 3
10, 4
16, 1
62, 2
24, 5
26, 0
29, 0
83, 6
45, 9
37, 9
75, 7
47, 7
78, 0
Көрсеткіш: q, т/сут
Вариант: 15
90
50
22
60
95
140
80
65
100
150
35
74
110
200
41
78
120
45
140
Көрсеткіш: ρ н , кг/м 3
Вариант: 840
885
910
885
845
890
915
874
850
890
920
863
860
905
895
860
870
910
900
880
Көрсеткіш: Жатын түрі
Вариант: моно кли наль
анти кли наль

моно кли

наль

анти кли наль
моно кли наль
анти кли наль
моно кли наль
анти кли наль
моно кли наль
анти кли наль
моно кли наль
анти кли наль
моно кли наль

анти

кли наль

моно кли наль
анти кли наль
моно кли наль
анти кли наль
моно кли наль
анти кли наль

Өзін-өзі тексеру сұрақтары:

1. Мұнай өндірудің жоспарланған межесін қамтамасыз ететін қажетті өндіруші ұңғылар саны мен кенішті бұрғылау темпін анықтау керек.

2. Максималды өнім алу мен өнім алудың өсу периодындағы моноклиналь үшін контурдағы қысым өзгерісін

3. Антиклиналды қатпарлар үшін көбейткішін

3-тақырып. Орташа қабат қысымын анықтау үшін қабаттың бірлік элементіне изобар картасын тұрғызу

Жұмыстың мақсаты: Максималды өнім алу периодының аяқталу уақытына орташа қабат қысымын есептеп, изобар картасын тұрғызу.

Алдыңғы есептің шарты бойынша өндіруші ұңғылардың біртекті үш немесе төрт нүктелі сеткамен орналасқан игеру вариантын қарастырамыз.

Бірінші жылғы игеру бойына ұңғы элементтерінің падалануға берілу ретін қарастыру керек.

Максималды өнім алу периодының аяқталу уақытына орташа қабат қысымын есептеп, изобар картасын тұрғызамыз.

Есептеулерде интегралды көрсеткіш функцияның - Е; (-х) логарифмдік апроксимациясын және суперпозиция принципін қолдану қажет.

Қосымша керекті мәндер 3- кестеде келтірілген.

Әдістемелік нұсқаулар:

1) Ұңғының сетка тығыздығын анықтау

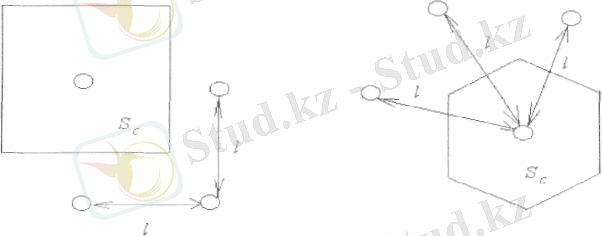

2) Бір ұңғының қоректену контурының шартты радиусы мен ұңғылардың арақашықтығын анықтаймыз:

Төрт нүктелі үшін үш нүктелі үшін

3) Элементтің кез-келген М нүктесіндегі қысым төмендегі формуламен анықталады:

мұнда t i - дебиті q i болатын, i-ші ұңғының игерудің басынан бастап жіберу моментіне дейінгі өткен уақыты, с;

t -игерудің басынан бастап, есеп шарты бойынша- максималды өнім алу периодының аяқталу моменті дейінгі уақыт, с;

r Mi - i- ұңғының М нүктесіне дейінгі арақашықтығы (егер М нүктесі ұңғының орналасу жағдайымен сәйкес келсе, онда r Mi = r npi , мұндағы r npi - i-ші ұңғының келтірілген радиусы, 0, 05 м) .

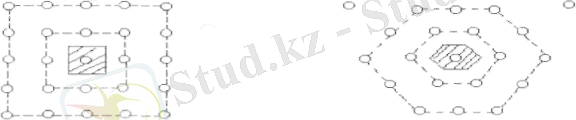

4) Есептеулерде келесі сұлбаны қолдану керек, бір ұңғының айналасында екі қатардан кем емес ұңғылар орналасуы керек:

Төрт нүктелі үшін үш нүктелі үшін

5) Штрихталған элемент үшін изобар картасын тұрғызу.

6) Орташа қысымды есептеу ,

мұндағы P i және P j+l - екі көршілес изобарлардың қысымдарының мәндері;

ΔS i - P i және Р м изобарларымен және элемент контурымен шектелген аудан.

Кесте 3

№3 тақырып бойынша тапсырманы орындауға арналған қосымша бастапқы берілгендер

Көрсеткіш: Көрсеткіш
Вариант: Вариант
Көрсеткіш: 1
Вариант: 2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Көрсеткіш: Ұңғы сеткасы
Вариант: 3-
4-
3-
4-
3-
4-
3-
4-
3-
4-
3-
4-
3-
4-
3-
4-
3-
4-
3-
4-
Көрсеткіш: ц Н5 мПа*с
Вариант: 4, 0
8, 2
1, 2
3, 4
4, 8
7, 8
5, 6
3, 8
1, 5
1, 4
6, 4
4, 4
2, 3
3, 9
14, 0
6, 2
5, 0
1, 1
8, 3
1, 8

Ескерту:

3 - үш нүктелі ұңғы сеткасы;

4 - төрт нүктелі ұңғы сеткасы.

Өзін-өзі тексеру сұрақтары:

1. Ұңғының сетка тығыздығын анықтау

2. Бір ұңғының қоректену контурының шартты радиусы мен ұңғылардың арақашықтығын анықтаймыз

3. Элементтің кез-келген М нүктесіндегі қысымы

4-тақырып. Еріген газ режиміндегі игерудің көрсеткіштерін есептеу

Жұмыстың мақсаты: Кенорынды игерудің төмендегі көрсеткіштерінің динамикасын есептеу керек қабат қысымын; қабаттың орташа мұнайға қанығушылығын; жылдық өнім алу; газ факторы; түп қысымын; ұңғы шығымын; мұнай бергіштік; газ бергіштік; игеру ұзақтығы.

Бір кенорын берілген, оның Р нас қанығу қысымына тең бастапқы қысымы белгілі. Мұнайлы ауданы -S, қабат қысымы -h, кеуектілігі - m, суға қатысты қанығушулуғу - s CB , абсолютті өткізгіштігі -к тең.

Кен орын бір келкі ұңғы торымен және пайдалануға t жыл ішінде беріледі. Таңдап алынған вариантқа байланысты ұңғылардың арасындағы арақашықтық немесе ұңғы торы белгілі деп саналады.

Мұнай мен газдың қасиеттері:

  • қабат жағдайындағы мұнай тығыздығы - ρн;
  • газдан бөлінген мұнай тығыздығы - ρдег;
  • бастапқы газ факторы - Г0;
  • бастапқы қысымдағы мұнайдың көлемдік коэффициенті - bннач;
  • газ тұтқырлығы - µг;
  • ұңғы радиусы - 0, 05 м.

Мұнайдың тұтқырлығы, тиімді газ факторы және көлемдік коэффициентінің қысымнан тәуелділігін сызықты деп аламыз.

Ұңғы берілген технологиялық режимде жұмыс істейді (q=const, p 3a6 = const, Δp=const) .

Кен орынды игерудің төмендегі көрсеткіштерінің динамикасын есептеу керек:

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Топтың мәліметтер қорын жобалау және құру
Мұнайды вакуум – дистилляциялау қондырғысының технологиялық параметрлерін автоматты бақылау
Дипломдық жобаны дайындау, жазу және қорғау тәртібі туралы жалпы ережелер
Беттердің рет саны
Ақикат кестесін құру
БАҒДАРЛАМАЛАРДЫ ӘЗІРЛЕУ ТЕХНОЛОГИЯСЫ
Кіші елді мекенді жобалау
Оқиға өңдегішінің прототипі
Курстық жобаның тақырыбы
Курстық жобаның тақырыбы Мұнай өңдеу зауытында мұнайды тұзсыздандыру мен сусыздандыру қондырғысының технологиялық параметрлерін автоматты бақылау
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
