Жоспары
I Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .2
II Негізгі бөлім
a) Қауыздау бөлімінің технологиялық операциялары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3-4
b) Қауыздау әдістері ... ... ... ... ... ... ... ... ... ... ... ... ..4-11
c) Қауыздау үдерісінің технологиялық тиімділігіне әсерін тигізетін факторлар ... ... ... ... ... ... .. ... ...11-12
d) Қауыздау машиналарының типі және пайдалану факторларының тәуелділігі ... ... ... ... ... ... ... ...12-13
III Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... .15
Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ..16

Кіріспе

Дәннің құнды бөлігі - ядроны гүлді қауызынан және қабығынан ажыратуды қауыздау деп атайды. Күріш, тары, сұлы, қонақ жүгері және арпа дәндерінен гүлді қауызын, қарақұмық, бидай, жүгері дәндерінен ұрықтық, ал ас бұршағы мен жасымықтан тұқымдық қабықтарын қауыздап ядроны алады.

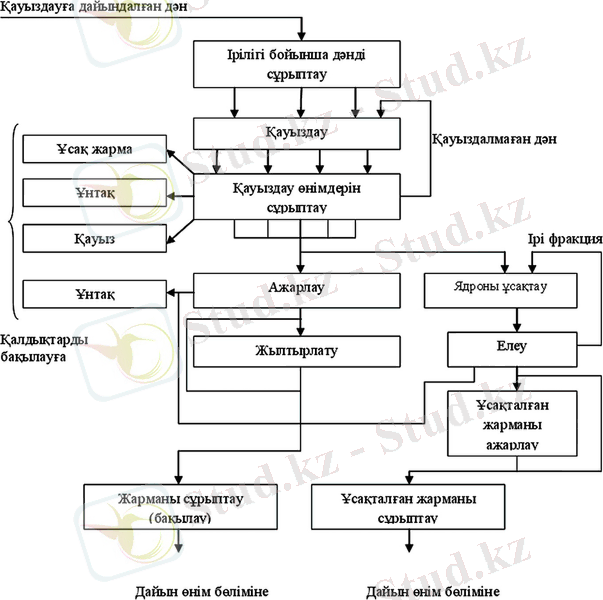

1-сурет. Жарма зауыттарының қауыздау бөлімінде өтетін операциялар жүйелілігінің сызбанұсқасы

Қауыздау әдістері.
Он жарма дақылдар түрі тіркелген, олар бірбірімен анатомиялық құрылымы, қабықтарының ядромен байланысы, құрылыммеханикалық қасиеттері бойынша қауыздау үдерісін тиімді жүргізу үшін әр дақылдың аталған ерекшеліктерін ескеріп, гүлді қауызын машиналардың жұмыс органы әрекет еткенде ядро мейлінше аз бүлінетін және қауыздау коэффиценті жоғары деңгейде өтетін және энергия шығымын үнемдейтін амалдарды қолданады.
Тек әр өнімге лайықты машинаны қауыздау үшін қолданған жағдайда қауызды ажырату үшін сол астық түріне лайықты деформациялап үдерістің жоғарғы тиімділігін қамтамасыз етуге болады. Машинаның жұмыс органы дәнге жеке сығып, жылжытып, үгіп, соғып, кейбір жағдайда олардың бірге әсер ету арқылы жоғарыда аталған тиімділікті орындауға болады.
Қарақұмық және тарыны қысқа мерзімде сығып және қозғайтын, қауызын кесіп ажырататын валецтері резинамен қапталған вальце декалы станокта қауыздайды. Осы жағдайда үдерістің тиімділігін арттыру үшін әр дақылдың физикахимиялық, құрылым механикалық ерекшеліктерін ескеру қажет.

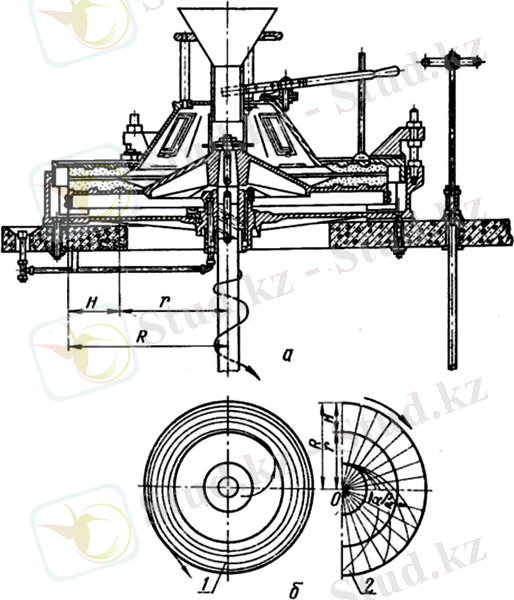

Күрішті, ядромен бет қабығы тығыз байланысқан, валецтері резинамен қапталған вальцелі станок және қауыздағыш диірмен таста қауыздайды, ал сұлыны - қауыздағыш диірмен таста, қалақты машиналарда.
Бет қабығы ядромен қосылып біткен арпаны ісәрекеті ұзақ үйектейтін абразивті және беті кедірбұдыр обойкалы машиналар мен әрекеті қарқынды фрикционды машиналарда қауыздайды. Машиналардың жұмыс органдары дәнге әсері және олардың қабықтарына деформациялау әдісі бойынша қазіргі қауыздағыш машиналарын үш топқа бөлуге болады:
сығу және қозғау - тары және қарақұмық қабықтарын ашу және сындыру үшін жұмыс беттері кедірбұдыр валцелі станоктар; күрішті беті резинамен қапталған вальцелі станок, сұлы мен күрішті қауыздағыш диірмен тас қауыздағыштар;

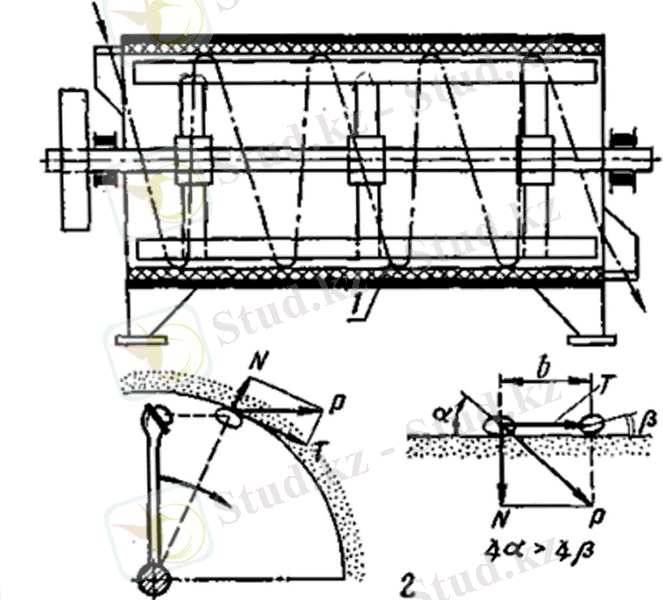

үйкеу - ісәрекеті ұзақ әсер ететін, жұмыс органы абразивті және болат (кедірбұдыр) қауыздағыштар (қауыздап - ажарлағыш машиналар ЗШН және басқалар);
соғу - сұлы және арпа дәндерінің қабықтарын ұнтақтайтын және оған ілеспелі фракционды әрекет ететін абразивті немесе металл бетті (обойкалы) машиналар.
Вальцедекалы станоктарда қауыздау. Тары және қарақұмық дәндерін қабығы қапсыра қоршаған және біте өспеген қауызын шамалы сығып, жылжытып қайта өңдеуді сер етіп ажырату үшін тары және қарақұмықтың ядросын бөлшектемей, аздаған энергия жұмсап вальцедекалы машиналарда қайта өңдейді.
Осы машинаның жұмыс органы: көлденең айналатын цилиндрбілік және қозғалмайтын цилиндр беттің бөлігі - дека.
Астық машинаға түсерде білікпен жанасып, білік және дека арасындағы жұмыс зонасына тартады, онда сығу және қозғау деформациясына шалдығады. Онда дән қауызының бір бөлігі айналыстағы білік әрекетінен қозғалу күшін алады, осы кезде дәннің қалған бөлігі, қозғалмайтын декаға қысылыста болып тежеу күшіне шалдығады. Қарақұмық қауызы қыры бойынша ажырайды, ал тары қауызы екі тостағаншаға бөлінеді немесе бөлшектенеді, содан кейін ядро босап, машинадан түседі.
Білік пен деканың аралығы (жұмыс зонасы) дәннің ядросы өлшемінен аздау алады, керісінше оның майдалану қаупі туады.
Станоктың жұмыс органы, білік және дека беттері, майда дәнді табиғи кварц кенінен жасалған жағдайда ең жоғарғы көрсеткіш алуға болады; жұмыс органдраы жасанды абразивті материалмен жасалған машиналармен салыстырғанда майдаланған ядро мөлшері өте аз болады. Дегенмен құмдақ қажетті деңгейде мықты болуын және құрылымы біркелкілігін қадағалау қажет, керісінше болған жағдайда құмдақ біркелкі тозбайды және қауыздау тиімділігі төмендейді.

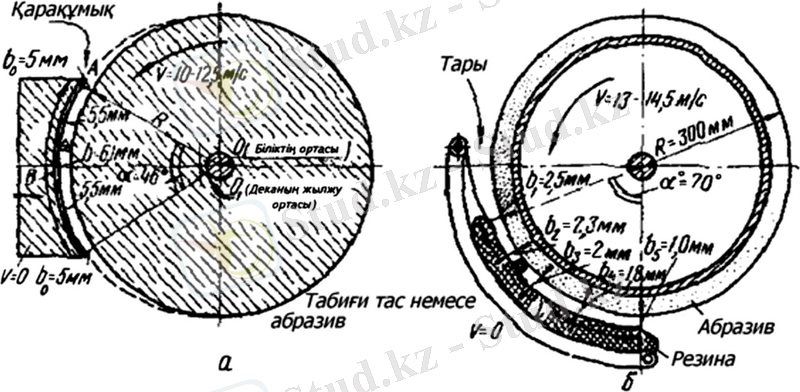

20-сурет. Қауыздауға арналған білікті декалық станоктың жұмыс органдары

Вальцедекалы станоктың тиімді жұмысына деканың сапалылығы зор әсер етеді. Қазіргі кезде декаға ақ резина шығара бастады (қара резина ядроны ластайды), ол резинаның тұрақтылығын қамтамасыз етеді - төзімді, қауыздау тиімділігі жоғары. Ол серпімді қаттылық комплексімен сипатталынады: қатты, мықты, динамикалық төзімділігі мен динамикалық модуль серпімділігі жоғары. Қабат аралықтарында матадан жасалған жіп жіберілген (деканың 25 мм қалыңдығына 47), оның болуы деканың мықтылығын арттырады, резинаның жұмыс ұзақтығы ұзарады. Вальцедекалы станоктар бір немесе екі декалы болады. Бір декалы станоктарда астықты толық қауыздау үшін екі немесе үш рет қауыздау қажет, ал екі декалы станоктарды қолданғанда қауыздау тек екі рет жүргізіледі. Қазіргі кездерде екі декалы станоктарды қолдану тиімдірек (21сурет).

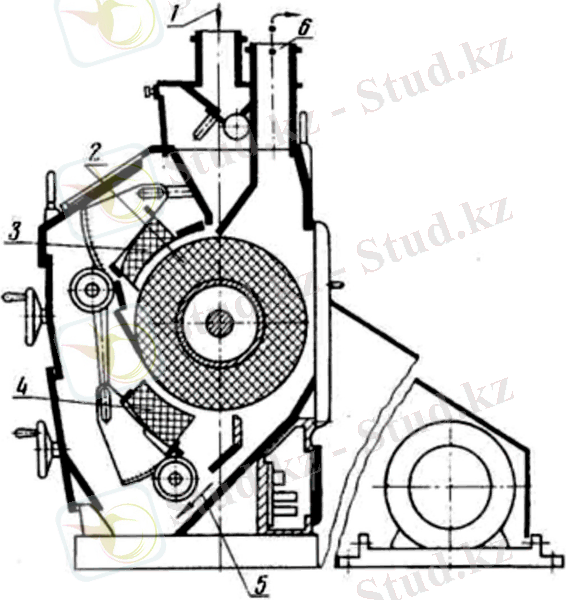

21-сурет. Тары қауыздауға арналған екі декалы станок

Бірінші декада өңделгендері, қауыздалған және қауыздалмаған өнімдер, екінші дека зонасына түседі, осындай декада екінші рет қауыздалады. Екі декалы станокта, бір декалымен салыстырғанда жұмыс зонасы көбейтілгендіктен қауыздау коэффициенті жоғары, қауыз толық алынады.

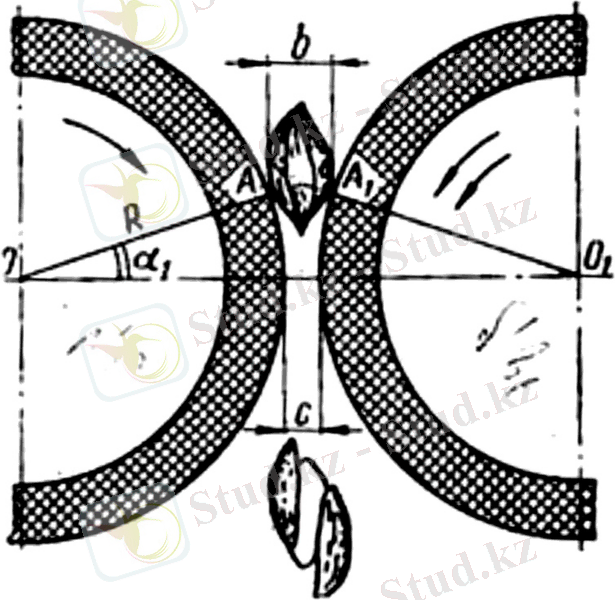

Резиналы станоктарда қауыздау. Гүлді қауызы дәнді толық қамтыған, ядромен бірікпеген, күріш дәнін валогі резинамен қапталған қауыздағышта өңдейді. Күріш дәні қоректендіргіш рөлін атқаратын білік арқылы резинамен қапталған, айналу жылдамдықтары бірдей емес, бірбіріне қарамақарсы айналыста болатын екі білік ортасына береді (22сурет). Жылдам айналатын білік жылжымайтын подшипникке орналасқан, ... жалғасы
