КУРСТЫҚ ЖҰМЫС

Бұрама конвейерге арналған жетекті құрылымдар

тақырыбына түсініктеме жазба

Жобаның авторы: Базарбаева Айтолкын

(қолы) (аты-жөні)

Мамандығы: 5В080600-«Аграрлық техника және технология

шифр мамандығы

Жұмыс белгіленуі: 39844062. 51. 457

Топ: АТТ-21

Жоба жетекшісі: аға-оқытушы М. К Дусенов

(қолы) (аты-жөні)

Жоба қорғалды « » 20 жыл

Бағасы

Комиссия мүшелері

(қолы) (аты-жөні)

(қолы) (аты-жөні)

Орал 2020

Мазмұны

Кіріспе

  1. Электроқозғалтқышты таңдап алу және кинематикалық есебі
  2. Тісті берілісті есептеу
  3. Иілгіш берілісті есептеу
  4. Біліктерді алдын-ала есебі
  5. Тісті доңғалақтардың, шкивтердің конструктивтік өлшемдер есебі
  6. Қораптың конструктивтік өлшемдер есебі
  7. Бәсеңдеткіштің бірінші ықшам сызбасы
  8. Біліктердің йілу және айналу моменттер эпюрасы
  9. Подшипниктердің есебі
  10. Кілтектердің есебі
  11. Біліктердің дәлелдеу есебі
  12. Муфтаны таңдап алу
  13. Қондырмаларды таңдап алу
  14. Майлау материалын және тәсілін таңдап алу
  15. Бәсеңдеткіш сызбасы
  16. Бәсеңдеткішті жинау үрдісі
  17. Техника қауіпсіздігі

Әдебиеттер тізімі

Кіріспе

Бұрандалы конвейерлер (бұрандалар, конвейерлер) әртүрлі салаларда кеңінен қолданылады. Бұрандалы конвейерлер көлденең, көлбеу және тік қозғалмалы ағынмен (цемент, гипс, әк, шлак, құм және т. б. ), сондай-ақ дымқыл және пастельді (дымқыл саз, ерітінді және бетон қоспалары) материалдарды 5-5 қашықтықта орналастыруға арналған. 40 м.

Дизайндағы бір типтегі бұрандалы конвейерлер алмастырылатын біріктірілген секциялардан жиналады, олардың саны материалды тасымалдаудың қажетті диапазонымен анықталады және бір-бірінен ойықтың көлденең қимасының өлшемдерінде, жетектің ұзындығы мен қуаттылығында ерекшеленеді.

Бұрандалы конвейердің түрін таңдау, негізінен, тасымалданатын материалдың бөлшектердің мөлшеріне және физикалық қасиеттеріне сәйкес келетін бұранданың пішінін және дизайнын белгілеу үшін азаяды.

Бұл конвейерлердің басты артықшылығы - жабық көлік жолы, жинақы, пайдалану және техникалық қызмет көрсету қауіпсіздігі, ыстық, шаңды және улы заттарды тасымалдауға жарамдылығы.

Бұрандалы конвейерлердің едәуір кемшілігі мынада: шұңқырдың түбіне және спиральды беткейге үйкеліс салдарынан материал қатты тозады және жерге түседі, бұрандалы конвейерлердің энергия шығыны кез келген басқа тасымалдаушы құрылғыларға қарағанда жоғары болады. Сондықтан олар салыстырмалы түрде аз сыйымдылықта және қысқа қашықтықта қолданылады.

Курстық жұмыстың міндеттері:

- бұрандалы конвейерлердің дизайнын зерттеу;

- тік бұрандалы конвейердің негізгі параметрлерін есептеу;

- графикалық бөлімде - бұрандалы конвейердің жалпы көрінісінің сызбаларын әзірлеу, жеке түйіндерді детальдау.

  1. Электроқозғалтқышты таңдап алу және кинематикалық есебі

Бұрандалы конвейер - бұл тұрақты жұмыс істейтін конвейерлік құрылғы, оның жұмыс органы жартылай дөңгелек түбі бар жабық бекітілген корпуста (трюкта) айналатын бұранда болып табылады. Бұрандалы конвейер бұрандадан, қақпағы бар арбадан, тиеу-түсіру саптамалары мен жетектен тұрады.

Жүк тиеуіш шүмегі арқылы машинаның ішіне кіретін тасымалданатын материал қоқыс түтігі бойымен бұранданың көмегімен ағызу шүмегіне жіберіледі.

Бұрандалар, әдетте, тұрақты қадамы бар бұрылыстардың бір немесе екі жақты, оңға немесе солға бұрылады. Бұрандалар ерекшеленеді: қатты - құрғақ ұнтақты және түйіршікті материалдар үшін (цемент, бор, гипс, гипс, түйіршіктелген шлак және т. б. ) ; таспа - ұсақ өлшемді материалдар үшін (қиыршықтас, қиыршық тас, түйіршіктелмеген шлак және т. б. ) ; пішінді - дымқыл, кептірілген және пастельді материалдар үшін (дымқыл саз, ерітінділер және бетон қоспалары) ; қалақша - бетон қоспаларына арналған.

Осылайша, құрамында күл бар материалдарды тасымалдау үшін біз берік бұранданы таңдаймыз.

Айналмалы бетті құрайтын бұрандалар, әдетте, штамптау арқылы бұралған беті түзілетін бөлек бөлінген темір шайбалардан жасалады. Бөлек бұрылыстар дәнекерленген немесе бірге бұралған, содан кейін білікке бекітілген. Кейбір жағдайларда абразивті материалдарды тасымалдау үшін бұрандалар қолданылады, олардың кезектері шойыннан құйылады. Бұрандалармен бірге құйылған бөлек түтіктер білікке қойылады. Олар түтіктердің шығуы және іргелес түтіктердегі тиісті депрессиялармен өзара байланысты. Алайда, іс жүзінде болат бұрандалар жиі қолданылады, өйткені шойын бұрандалар болат бұрандаларға қарағанда әлдеқайда ауыр және құны көп. Бұрандалардың стандартты диаметрлері 0, 1-0, 8 м құрайды. Бұранданың бұрандалары (пышақтары) ұзындығы 2-4 м бөлек секциялардан тұратын болат құбырлы білікке бекітіліп, арматураның қақпағына бекітілген аралық сыртқы подшипниктер арқылы өзара байланысты. Біліктің соңғы мойынтіректері - ойықтың шеткі қабырғаларының артында орналасқан мойынтіректер.

Табақша болаттан жасалған конвейер лентасы, сондай-ақ бұранда, жартылай дөңгелек немесе дөңгелек пішінді жекелеген секциялардан болттармен жиналады. Іліністің қабырғасы мен бұранданың арасында 6-10 мм бос орын болуы керек. Қақпақтағы және түсіру орындарында терезелер мен құбырлар түбінде жасалады. Жүк түсіретін саптамаларға әр түрлі конструкциялардағы кәдімгі қақпақ клапандары немесе редукторлық қақпақшалар жеткізіледі.

Конвейердің бұрандасы редуктор арқылы электр қозғалтқышымен басқарылады. Жетек конвейердің түсіру ұшына орналастырылады.

  1. Тісті берілісті есептеу

Бұрандалы конвейердің өнімділігі мына формула бойынша есептеледі:

,

мұндағы D - бұранданың диаметрі, м;

t - бұранданың бұрышы, м;

p - бұранданың айналу жылдамдығы, айн / мин;

ρ - тасымалданатын материалдың тығыздығы, т / м3;

C - конвейердің көлбеу бұрышына байланысты түзету коэффициенті,

β = 0º болған кезде С = 1 аламыз;

ψ - бұранданың қимасының толтыру коэффициенті

абразивті материалдар ψ = 0. 125 [1, 57 б. ] .

Қалыпты жұмыс жағдайында t бұрандасының бұрандаларын D бұранданың диаметріне тең қабылдау ұсынылады [1, 55 б. ] . Күлдің тығыздығы 24 кестеде таңдалады [3, 300 б. ] Ρ = 600 кг / м3. Ұсынылған бұрандалы жылдамдық ГОСТ 2037-65 p = 50 айн / мин сәйкес таңдалады.

  1. формуладан бұранданың диаметрін есептеу формуласын аламыз:
  2. (2)
  3. мм

Алынған мәнді ең жақын стандартқа D = 300 мм дейін дөңгелектеңіз.

Сур. 2. Қатты бұрандалы нобай

  1. Иілгіш берілісті есептеу

Бұрандалы біліктің қуаты [1, 59 б. ] Формула бойынша анықталады:

мұндағы LГ - конвейердің ұзындығының көлденең проекциясы, м;

W - жүктерді теміржол бойымен жылжытқанда қарсылықтың тәжірибелік коэффициенті [1, 59 б., Кесте. 7], W = 4;

k - бұранданың қозғалыс сипатын ескеретін коэффициент, k = 0, 2;

qK - конвейердің айналмалы бөліктерінің сызықтық массасы, кг / м;

υ - жүктің осьтік жылдамдығы, м / с;

ω В - конвейердің айналмалы бөліктерінің қозғалысқа тұрақтылық коэффициенті, жылжымалы мойынтіректер ω В = 0. 08.

(4)

м/с

(5)

кг/м

кВт

  1. Біліктерді алдын-ала есебі

Бұранданың максималды жылдамдығын формула бойынша анықтауға болады:

, (6)

К - абразивті материал үшін дизайн коэффициенті

К = 30 [3, 364 б. ]

об/мин

Бұранданың номиналды айналу жылдамдығы берілген сыйымдылық пен бұранданың таңдалған диаметрі формула бойынша анықталады:

(7)

об/мин

Шарт орындалуы керек:

nmax> nnom (8)

54, 77>41, 94 об/мин

  1. Тісті доңғалақтардың, шкивтердің конструктивтік өлшемдер есебі

Қозғалтқыш қуаты тетіктің тиімділігін ескере отырып анықталады:

, (9)

где η - механикалық жетектің тиімділігі [8, табл. 5. 1. ] ;

, (10)

где η м - кпд муфт, η м. =0, 98;

η ред - кпд екі сатылы беріліс қорабы, η ред . = 0, 96.

кВт

По ГОСТ 19523-81 біз асинхронды электр қозғалтқышын таңдаймыз: номиналды қуаты 0, 75 кВт 4AM80A6U3 және айналу жылдамдығы nnom. nom = 1000 мин-1.

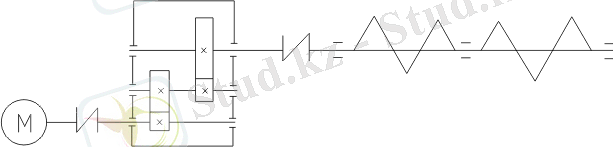

3-сурет Бұрандалы конвейер жетегінің кинематикалық диаграммасы

  1. Қораптың конструктивтік өлшемдер есебі

Жетектің жалпы беріліс қатынасын формула бойынша анықтаңыз: (11)

Utotal = 24. 9 қабыл алыңыз. 7-кестеге сәйкес [2, 155 б. ] Біз цилиндрлік екі сатылы редукторды ГОСТ 20373-94 типінде таңдаймыз: Ts2U-160 және беріліс коэффициенті U = 24. 9; Төмен жылдамдықты білікте номиналды момент 1250 Н; Тиімділік - 0, 97.

Бұранданың нақты айналу жылдамдығын анықтаңыз.

(12)

об/мин

Бұрандалы конвейердің нақты өнімділігін (1) формула бойынша анықтаймыз.

т/ч

  1. Бәсеңдеткіштің бірінші ықшам сызбасы

Бұрандалы біліктің моменті формула бойынша анықталады:

, (13)

где η - механикалық жетектің тиімділігі.

Н⋅м

Ең үлкен тиімді бойлық күшті анықтаңыз:

, (14)

где ϕ - бұранданың бетіндегі материалдың үйкелу бұрышы;

α - спиральды көтеру бұрышы;

k - күш факторы (k=0, 7…0, 8) .

Спиральдың көтерілу бұрышы мына формула бойынша анықталады: (15)

º

Бұранданың бетіндегі материалдың үйкелу бұрышы:

, (16)

где f 1 - Бұрандалы бетке, күлге арналған жүк бөлшектерін үйкеліс коэффициенті

кестеге сәйкес таңдаңыз 24 [3, стр. 300] f 1 = 0, 84.

°

Н

Конвейермен қозғалатын жүктің массасын анықтаңыз:

, (17)

где υ - жүк жылдамдығы, м / с.

(18)

м/с

кг/м

Бір айналымға әсер ететін күшті анықтаңыз:

, (19)

мұндағы q '- конвейер бойымен қозғалатын салмақ, N / м.

(20)

Н/м

Н

Тіректер арасындағы бұрандалар қимасына көлденең жүктеме:

, (21)

где l - тіреуіш бұрандалар арасындағы қашықтық.

Н

Бұранданың орташа радиусынан қашықтықта бұрамаға көлденең күш қолданылады.

(22)

мм

  1. Біліктердің йілу және айналу моменттер эпюрасы

Білік қуыс түрінде жасалған. Оның сыртқы диаметрі:

(23)

м

Біліктің ішкі диаметрін ара қатынасынан табамыз:

, (24)

мұндағы с - біліктің ішкі диаметрінің сыртқы жағына қатынасы коэффициенті

диаметрі, s = 0, 75.

Формуланы өзгерте отырып, біз мынаны аламыз:

(25)

мм

Аралық тіректердің санын анықтаңыз:

, (26)

мұндағы L - конвейердің ұзындығы, м;

l - тіректер арасындағы қималардың ұзындығы, құрылымдық жағынан l = 3 м аламыз.

тіректер

Біліктің бір бөлігін білігі R радиусында эксцентрлік қолданылатын ROS және Rpoper осьтік күшінің күрделі үшін есептеледі.

4-сурет. Бұрандалы біліктің жобалық сұлбасы.

Иілу және бұрау учаскелері

РА және РБ реакцияларын анықтаңыз:

(27)

Н

(28)

Н

Иілу моменттері:

;

Н·м

Н·м

Иілу және момент моменттерінің диаграммаларынан біліктің қауіпті бөлімі тіректер арасындағы аралықтың ортасында орналасқандығы байқалады (4-сурет) .

Бұрандалы білік 45 дәрежелі болаттан жасалады, созылу беріктігі =в = 700 Н / мм2.

Біз қауіпті учаске үшін қауіпсіздік шегін анықтап, оны рұқсат етілген деңгеймен салыстырамыз [4] [S] = 1. 25 . . . 2. 5.

Қауіпті білік учаскесіндегі кернеуді анықтау

Қалыпты кернеулер симметриялы циклде өзгереді, мұндағы кернеу амплитудасы i есептелген иілу кернеулеріне тең:

, (29)

мұндағы Mizg - қарастырылған бөлімдегі иілу моменті, Nm;

Вт - біліктің кедергісінің осьтік моменті, мм3.

Дөңгелек қуыс білік секциясы үшін:

(30)

мм 3

Н/мм 2

Тангенциалды кернеулер нөлдік цикл бойымен өзгереді, мұндағы a циклінің амплитудасы к есептелген бұралу кернеулерінің жартысына тең:

, (31)

где М кр - момент, Nm;

Wnetto - білік қимасының қарсылық инерциясының полярлы моменті, мм3.

Дөңгелек қуыс білікке арналған инерцияның полярлық моменті формула бойынша анықталады:

(32)

мм 3

Н/мм 2

Біліктің жобалық бөлімі үшін қалыпты және тангенциалды кернеулердің концентрация коэффициентін анықтау

; (33)

, (34)

мұндағы K - қалыпты кернеудің шоғырлану коэффициенті, қауіпті білік үшін K = 2. 2; 11. 2 кесте [4, 257 б. ] ;

К - қауіпті білік бөлімі үшін тангенциалды кернеудің шоғырлануының тиімді коэффициенті, 11. 2 кесте [4, 257 б. ], Қауіпті білік үшін К = 1, 6;

Kd - қиманың абсолютті өлшемдерінің әсер ету коэффициенті, кесте 11. 3 [4, 258 б. ], Kd = 0. 81;

KF - кедір-бұдырдың әсер ету коэффициенті, кесте 11. 4 [4, 258 б. ], KF = 1. 0;

Ku - беттік беріктендірудің әсер ету коэффициенті, 11. 5 кесте [4, 258 б. ], Ку = 1, 5.

; (35)

, (36)

мұндағы -1 - симметриялы иілу циклінің төзімділік шегі, N / mm2;

-1 - N / mm2 симметриялы бұралу циклінің төзімділік шегі.

(37)

Н/мм 2

(38)

Н/мм 2

Н/мм 2

Н/мм 2

  1. Подшипниктердің есебі

Пропеллер білігіне екі соңғы мойынтіректер мен аралық сыртқы мойынтіректер қолдау көрсетеді.

Аралық мойынтіректер бір жағында фланеці бар, ал екінші жағында төртбұрышты пішінге ие оське орнатылады, ол арқылы біліктің кішкене бөліктері өзара байланысады.

мойынтіректері ретінде жылжымалы мойынтіректер қолданылады.

Біліктің әр бөлімі бір уақытта роликті конустық бір қатарлы мойынтіректерге орнатылады.

Мойынтіректердің жарамдылығы Cr, H есептелген динамикалық жүктеме сыйымдылығын Cr негізімен немесе L10h, h, қажетті Lh, h, шарттарымен салыстыру арқылы анықталады:

Cr ≤ Cr немесе L10h  Lh

(42)

, (43)

где R Е - эквивалентті динамикалық жүктеме, N

ω - сәйкес біліктің бұрыштық жылдамдығы,

m = 3, 33 - ролик үшін

Каталогтағы білік диаметріне сәйкес роликті таңдаңыз:

Таңба: 7309

d= 45 мм,

D= 100 мм,

Т= 27, 5 мм,

b= 26 мм,

c= 22 мм,

r= 2, 5 мм,

r 1 = 1, 0 мм,

α = 11,

С r = 76, 1 кН

С 0r = 59, 3 кН

е = 0, 29

Y = 2, 09

Y о = 1, 15.

Мойынтіректерді салу схемасы

Мойынтіректердегі жүктемені анықтаңыз.

Төмендегі қатынас роликті мойынтіректерге тән:

(44)

мұндағы e - түзету коэффициенті.

R r1 = R А = 173, 49; R r2 = R В = 100, 69 Н; F a = Р ос

Н

Н

R a1 = R S1

R a2 = R S1 + F a

R a1 = 41, 76 Н

R a2 = 41, 76 + 866, 66 = 908, 42 Н

5-сурет. Білік мойынтіректерін салу схемасы

Мойынтіректердің эквивалентті динамикалық жүктемесін анықтау

Эквивалентті динамикалық жүктеме, N:

при (45)

при (46)

мұндағы КБ - қауіпсіздік коэффициенті, біз 9. 4 кестеден табамыз [4, 133 бб] Kb = 1. 1;

CT - температура коэффициенті, 100 C дейін жұмыс температурасында біз 9. 5 кестеге сәйкес табамыз [4, 135 б. ] CT = 1. 0;

Х - радиалды жүктеме коэффициенті, біз 9. 1 кестеден табамыз [4, 129 б. ], Х = 0, 4.

Әр подшипниктің қатынасын анықтап, алынған мәнді e-мен салыстырамыз.

V - айналу коэффициенті, айналмалы ішкі сақинасы бар мойынтіректер үшін V = 1.

Балама динамикалық жүктемені табыңыз.

Н

Н

Жобалық динамикалық жүктеме рейтингісін анықтау

кН

8637, 99 ≤76100

Базаның беріктігін анықтау

часов

61408738 ≥ 43800

Мойынтіректердің жарамдылығын анықтау

Crp ≤ Cr және L10h  Lh жағдайы қанағаттанарлық, сондықтан таңдалған мойынтіректер мойынтіректерді құрастыруға сәйкес келеді.

  1. Кілтектердің есебі

Қалыпты кернеулер иілуден симметриялы цикл бойынша, ал жанама кернеулер айналудан өзгереді деп қабылдаймыз.

Нақтылап есептеу төзімділік қоры коэффициенттерін және қажетті (мүмкіндік) мәндерімен салыстырудан тұрады. болғандағы төзімділік орындалған.

Біліктердің әр қайсысының қауіпті қималарын есептейміз.

Жетекші білік. (сурет 1) Біліктің материалы мен тегеріш үшін бірдей. Болат 45, термиялық өңдеуі - жақсартылған.

3. 3 кесте [2, 28 бет] бойынша заготовка диаметрі 110 мм-ге дейін (біздің жағдайымызда ) .

Симметриялы циклдағы иілудің жыдамдылық шегі

.

Симметриялы циклдағы жанама кернеулердің беріктік шегі

А-А қимасы. Бұл қимада айналу моменті электр қозғалтқыштан сына тәрізді белдіктер берілісі арқылы жанама кернеулер пайда болады. Кернеу концентрациясын оймакілтек ойысы тудырады.

Төзімділік қоры коэффициенті

.

Мұндағы нөлдендікциклдың амплитудасы мен орташа кернеуі

.

болғандағы

;

және 6. 4, 6. 5, 6. 8 кестеде [2, 98-99 бет] .

Мәндерді қойғаннан кейін

.

Мұндай төзімділік қоры коэффициенті біліктің диаметрі арттырылған екенің түсіндіреді. Бұндай себеппен Б - Б және В - В қималарында тексеру қажеті жоқ.

Жетектегі білік (сурет 2) .

Біліктің материалы - болат 45 нормализацияланған, .

Шыдамдылық шектері және .

А - А қимасы . Кернеу концентрациясын оймакілтек ойысы тудыратындықтан 6. 4, 6. 5, 6. 8 кесте [2, 98-99 бет] бойынша және ; масштабтық фактор ; коэффициенттер және .

Айналу моменті .

Горизонталь жазықтықтағы иілу моменті (1-ші сурет)

.

Вертикаль жазықтықтағы иілу моменті

.

А - А қимадағы иілу моменттердің қосындысы

.

Айналу кедергісінің моменті ( ) .

Иілу кедергісінің моменті

.

Жанама кернеулер циклінің амплитудасы мен орташа кернеуі

.

Иілудің тік кернеулер амплитудасы

; орташа кернеуі .

Тік кернеулер бойынша беріктік қоры коэффициенті

.

Жанама кернеулер бойынша беріктік қоры коэффициенті

.

А-А қимасындағы нәтежелі беріктік қоры коэффициенті

.

Қима

А-А

Қима:

қор коэффициенті

А-А:

5, 95

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Шынжырлы пластиналық конвейер
Шынжырлы конвейерге арналған жетекші құрылымдау
Бұрама конвейерге арналған жетекті құрылымдар
Электродвигательді таңдау және жетектің кинематикалық және күштік есебі
Оқушыларды эксперименттік есептерді шығаруға үйрету
Тісті цилиндрлік берілісті жобалау есебі
Мектеп химия курсында эксперименттік есептердің оқытудың әдістемесі
Тұшпара қалыптауға арналған аппараттардың технологиялық есептеуі
Шығару көлемін және бөлшектердің партиялық өлшемін есептеу
Судьяның тәуелсіздігі қағидатының сот билігінің басқа қағидаттарымен ара қатынасын айқындау
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
