КІРІСПЕ

Әлібекмола кен орнын игеру 1998 жылдың 19 қазанында берілген жер қойнауын пайдалану және көмірсутекті шикізатты өндіруге ГКИ 993 (мұнай) сериялы лицензияға сай жүргізіледі.
Кен орын 1987 жылы ашылып, 1994 жылы мұнай, газ және конденсат және ілеспе компоненттердің қоры ҚР геология және жер қойнауын қорғау министрлігінің жанындағы пайдалы қазбалар жөніндегі коммиссиямен бекітілді. (1994 ж.21 қазан №21).
Мұнай-газды өңдіру еліміздің экономикасында басты мәселелерінің бірі болып табылады, әсіресе энергетикалық саласының дамуына ерекше зор үлесін қосады. Қазақстан Республикасының президенті Н.Ә.Назарбаев халыққа жолдауында айта кеткендей, Қазақстан пайдалы қазбаларға өте бай, әсіресе мұнай газ саласында. Сондықтан бұл саладағы өңдірісті жылдам да, әрі тиімді етіп өңдіру қажет, алдымыздағы 20-30 жылдың ішінде альтернативті энергоресурстарын үнемі пайдалануымыз мүмкін.
Қазақстан Республикасының алдына қойған мақсаттарының бірі- қарқындылығы жоғары кен орындарды игеру, яғни кен орындарды жылдам әрі тиімді етіп игеру. Сондай-ақ, алдымызға қойылған тапсырмаларды: жаңа техника мен технологияларды үйрене және қолдана отырып, шетелдік инвесторлар капиталының көмегімен қысқа уақыт ішінде орындауымыз қажет. Осы қойылған тапсырманы орындап, қоршаған ортаны қорғау мәселелерін де басты негізге алуымыз қажет.
Қазақстан мұнайы: жеңіл өнеркәсібінде, жоғарғы технологиялар және шикі затты өңдіріп өңдеу жағынан дүние жүзілік нарыққа шығып келеді. Әлібекмола кен орны өзге кен орындарынан ерекшелігі - мұнайгазоконденсатты кен орны.
Осы дипломдық жобада Әлібекмола кен орнының геологиялық зерттелгенi, мұнайгаздылығы, өнімді объектілердің қалыңдығының, коллекторлық қасиеттерінің сипаттамасы және олардың біртексіздігі, ұңғы фонды сипатталады, игерудiң қазiргi жағдайының талдауы, жинау және дайындау жүйесінің жағдайының талдауы, игеріліп жатқан қабатты және ұңғының пайдалану жағдайы мен оның жабдықтарын бақылау.

1 Геологиялық бөлім

1.1 Кен орнының геологиялық құрылымы

Әлібекмола кен орны регионалды тектоникалық сызбада Каспий ойпатының шығыс зонасында орналасқан. Басты геоқұрылымдық элемент болып Ақтөбе-Астрахань жүйесіне кіретін. Жарнамыс - Темір төбесі болып тұрды. Кен орнының докунгур уақытында геологияның даму ерекшелігінің сипаттамасы болып Урал геосинклиналь облысының, содан кейін жоғары палезой Урал қатпарлы жүйенің түзілуінің ұзақ уақытқа созылуы болып табылады. Регионның қалдықты жабуы екі құрылымдық қатардан тұрады: тұзүсті және тұзасты. Әлібекмола кен орынының тұзүсті түсінігі Жаңажол тектоникалық сатысында орналасқан. Мұнда брахиантиклиналдық типтің көтерілуімен карбонатты массивтер қатты дамыған.
Әлібекмола кен орнында тасөмір жүйесі барлық бөлімдермен көрсетілген: төменгі (визейский және серпуховский ярусы), ортаңғы (башкирский және московский ярусы), жоғарғы (касимский және гжельский ярусы).
Әлібекмола кен орындағы жүргізілген геофизикалық зерттеулер және кен алу нәтижелері бойынша екі карбонат қабаттарының мұнайгаздылығы анықталды. Жыныс - коллекторлар болып көбінесе биоморфты әк тастар қаңқатүзетуші балдырларымен сомдалған қиыршықты әктастар, диагенетикалық доломиттер табылады. Жыныс-коллекторлардың бос кеңістігі көпшілігінде саңылаулармен көрсетілген, оның аз бөлігін тесіктер және микрожарықшақтар құрайды. Карбонат тау жыныстары әктас, долмит және кейде 2-10м аралығында аргилиттен құралған КҚ-I жоғарғы карбонат қатқабаты стратиграфиялық негізде жоғарғыподольско-гжельді түзілімдерге жатады. Қатқабат әктас, доломит, әктасты- доломитті әртүрліліктермен және терригенді негізінде аргилитті тау жыныстармен сипатталады. Оның жалпы қалыңдығы 250-599 м. Жату тереңдігі - 1850-2950м.
КҚ-I қатқабаты 2 объектіге бөлінген: ГМШ және СМШ бір КТ-I-1 және KҚ-I-2. Шоғыр өлшемдері: KҚ-I-1 4,56·2,62 және KT-I-2 3,4·2,3. Кен орында ашылған көне шөгінділер окский горизонтының карбонаты- терригенді қалдықтары болып табылады. Бұл дәуірдің шөгінділері №4, 5, 9 ұңғымаларында ашылған.
Әлібекмола кен орнында карбонатты массивтегі гжельско-подольский ( КҚ -I) және каширско-веневский (КҚ-II) түзілімдерге жатады. Әлібекмола кен орыны құрылымы бұрғылау мәліметтері бойынша КҚ-I жамылғысы, субмеридиональды шөгуінің тектоникалық бұзылысымен сипатталады. КТ-II жамылғысының төмеңгі карбонатты қалыңдығы - оң және сол локальді жүйенің күрделенуіне брахиантиклинальды қатпарының бөлшектенуіне жатадыЖыныстардың араласу амплитудасы (солтүстіктен оңтүстікке қарай) 200м-ден 500м. жетеді. КҚ-I және КҚ-II қатқабаттары бір-бірінен төмендегіподольді түзілімді терригенді өнімсіз әктастан бөлінген.
КҚ-I жамылғысының қалыңдығы, КҚ-II жамылғысымен салыстырғанда, мұнайғақанығу қалыңдығы мен мұнай қоры өлшемімен ерекшеленеді. КҚ-II жамылғысының төменгі карбонатты қалыңдығы жоғарғы визейско- кашир дәуірінің шөгінділеріне жатады және жасыл- cұр аргилитті, қатпаршалы әктастармен литологиялық көрсетілген. КҚ-II жамылғысының төменгі өнімді қабатының жату тереңдігі 2800-4500м. 6 ұңғымаға жалпы орташа қалыңдығы-535м. КҚ-II жамылғысының қалыңдығы КҚ-I жамылғысының қалыңдығынан терригенді төменгіподоль дәуірінің сазды шөгінділермен ажыратылады. Бұл шөгінділер карбонатаралық қалыңдық деген атауға ие, 460м-н 738м-ге дейін өнімсіз қабатқа өзгереді. КҚ-II-1 жамылғысының мұнайғақаныққандығының сатысы 637м тең. Кеніштің типі қабаттық, тектоникалық экрандалған. Мұнайсулы зонасының ұзындығы -100м-н 700м-ге дейін. КҚ-II-2 нысаны 13 ұңғыма ағынына есептелген. 9 ұңғымада 75 ттәу. дебитке дейінгі мұнайдың кәсіптік ағыны алынған.
КҚ-II-2 нысаны 2 мұнай кеніші бар, солтүстік және оңтүстік күмбезі. Солтүстік күмбезінің биіктігі 108м құрайды. Өлшемдері СМШ шекарасында 3300м төмен, 3,76*1,4км. Кеніш типі масиивті. Кеніштің оңтүстік күмбезі айтарлықтай үлкен өлшемге ие 7,94*2,66м және мұнайғақанығуы 377м құрайды. Кеніш типі - қабаттық, тектоникалық экрандалған. Сумұнайлы зонасы 400-ден 2,36 м дейін жетеді. КҚ-II-2 қалыңдығы мұнай қорының өлшемдері бойынша үлкен мөлшерді құрайды.

1.2 Кен орын туралы жалпы мағлұматтар

Әлібекмола мұнай-газ кенорны әкімшілік қатынаста халықаралық разграфканың М-40-ХХХІV бетінің шектерінде Қазақстан Республикасы Ақтөбе облысының Мұғалжар ауданының территориясында орналасқан. Геоморфологиялық қатынаста аудан Урал үстіртінің оңтүстік бөлігінде Урал-Эмба өзен-аралығының бөлшектенген жазығына ұштастырылған және құрғақ өзектермен және жыралармен әлсізадырлы бөлінген жазықтықты сипаттайды. Ауданның солтүстік-батыс бөлігіне Құмжарған құмдары жалғасады. Ең үлкен абсолюттік биіктік +281 ауданның орталық бөлігіне ұштастырылған, минимал белгі +160 Эмба өзенінің алқабында бақыланады. Жобаланған мұнайды дайындау бөлігі алаңы жайпақ-толқынды жазықта орналасқан. Жер бетінің абсолюттік белгілері 264,0-ден 267,0 м-ге дейін ауытқиды. Жердің жалпы еңісі солтүстік-батысқа қарай. Жобаланған мұнай құбыры трассасы төменгі жерлерде ұсақ құрғақ өзектермен және жыралармен қиылысып, әлсіз адырлы жайпақ-толқынды жазық бойымен өтеді. Төмендегі 1.2.1 суретте кен орынның жалпы шолу картасы көрсетілген.

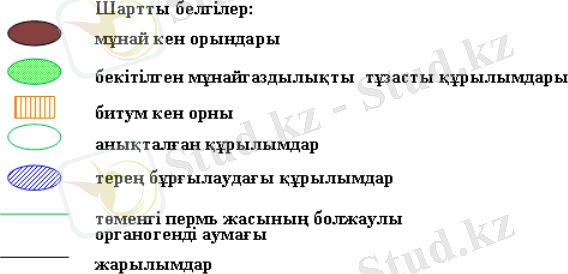

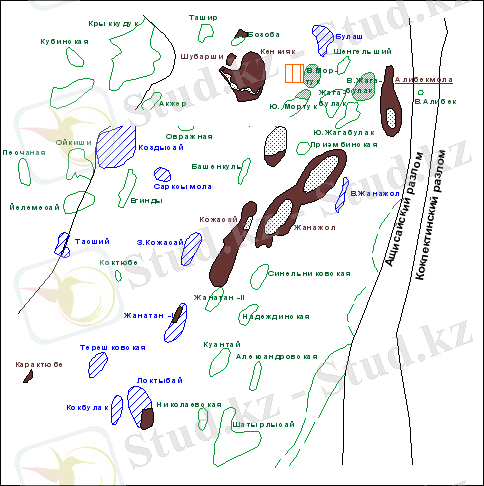

Сурет 1.2.1. Әлібекмола кен орнына жалпы шолу картасы
Жазық бөлігінде диаметрі 20-50 м дейін табақ тәрізді төмендеулер байқалады, оларда еріген және жаңбыр сулары жиналады. Трассаның жалпы еңісі оңтүстік-шығыстан солтүстік-батысқа қарай. Жер бетінің абсолюттік белгілері теңіз деңгейінен 182,87-ден 266,67 м-ге дейін ауытқиды.
Гидрографиялық жүйе ауданның солтүстік бөлігін ендік бағытта қиып өтетін Эмба өзенімен сипатталады. Көктемгі су тасуы кезінде өзен жайылмасы айтарлықтай кеңістікте еріген сулармен толады, бұл мамыр айының соңына дейін сақталады. Эмба өзенінің суы минералданған және техникалық мақсаттарда ғана қолдануға жарамды. Аудан шұғыл-континенталды климатпен сипатталады: ыстық қүрғақ жаз, суық қатты қыс, үлкен тәуліктік және мезгілдік ауа температурасының ауытқулары жазда +35° +40°С-тан қыста -33° -45°С-қа дейін. Ең суық бескүндіктің есептік температурасы -29°С құрайды, жылыту мезгілінің орташа температурасы -6,9°С, ұзақтылығы 197 тәулік. Ылғалдың негізгі мөлшері қыста түседі. Олардың ортажылдық мөлшері 200 мм-ден асуы сирек емес. Қар жамылғысы әдетте қарашаның ортасында түсіп және наурыздың соңына дейін сақталады.
Топырақтың қату тереңдігі 1,6-1,8 м-ге жетеді. Шығыс және солтүстік-шығыс бағыттағы күшті желдер жазда жиі аңызақ құмды борандарды, ал қыста жиі құммен аралас қарлы борандарды туғызады. Желдің орташа жылдамдығы 5-10мсек құрайды.
Ең жақын елді мекендер кенорнынан батысқа қарай 5 км жерде орналасқан Жағабұлақ селосы және Жаңажол және кенорнынан батысқа қарай 45-50 км қашықтықта тұрған Шұбаршы поселкесі болып табылады. Ең жақын темір жол станциясы және аудан орталығы кенорнына н солтүстік-шығысқа қарай 50-55км жерде орналасқан Эмба станциясы болып табылады. Облыс орталығы Ақтөбе қаласына дейінгі қашықтық - 250 км. Әлібекмола кенорнының жанында Ақтөбе-мұнайгаз ААҚ-мен өнідірілетін Жаңажол және Кеңқияқ кенорындары орналасқан.
Бұл кенорындарының мұнайлары мұнай құбырлары бойынша Орск қаласына (Ресей Федерациясы, Орынбор обл.) магистралдың өнімөткізгішке беріледі. Жаңажол және Кеңқияқ кен орындары облыс орталығымен тас жолмен байланысқан. Әлібекмола кенорнында 4240 м тереңдікте палеозой, мезазой және кайнозой шөгінділері қазылған. Тұнбалы қабық шөгінділері үш түрлі жыныс кешендерімен: тұзасты, тұзды және тұзүсті көрсетілген.
Әлібекмола кен орнының өнеркәсіптік мұнай-газдылығы қиманың тұзасты бөлігімен байланысты. Бұнда екі азықтық топтамалар бөлінеді: төменгі карбонатты топтама KҚ-ІІ және жоғарғы карбонатты топтама КҚ-І, олардың арасындағы сазды бөліктің (флюдоцпор) қалыңдығы 500-ден 670-м-ге дейін болады. КҚ-І азықтық қалыңдығында газконденсатты шоғырды сипаттайтын бір нысан бөлінген. Бұл шоғыр Әлібекмола құрылымының оңтүстік бөлігінде дамыған, шомбал-қойнау қатты, жинақты, мұнайлы, газды тақиясымен коллекторларды өткізбейтін жыныстармен бөліктік қалқалауымен және сумұнайгазды белдемнің болуымен сипатталады. Тиімді газ қаныққан бөліктің қалыңдығының орта өлшеулі мәні 0-ден 36,8 м-ге дейін өзгеріп, 14,0м құрайды. Мұнай қаныққан - 42,2м орта өлшеулі мәні 20 м. Азықтық қойнауқат бос газының баланстық қоры -1476,8 млн.м3 мұнайдікі - 19723,6мың тонна, бұл кенорны-мұнайының барлық қорының 6,2%-н құрайды.
Кенорнының геологиялық қорының 93.8%-ы мұнай шоғырының КҚ-ІІ карбонатты қалыңдығында жинақталған. КҚ-ІІ карбонатты қалыңдығы екі нысанға бөлінген: I қойнауқат, жалпы қалыңдығы 149-186 м, және II қойнауқат, қалыңдығы 299-362 м. Бұл қойнауқаттар қуаты 23-51 м аудан бойынша төзімді, өткізбейтін жыныстардың топтамасымен бөлінген. Шоғырлар қойнауқатты, жинақты, мұнайлы, бір ғана сумұнайлы контактысымен 3300 м белгісінде бар. Мұнайдың негізгі шоғырында II карбонатты қалыңдықта эпизодтық түрде мұнайдың литологиялық қауқаланған шоғырлары пайда болады.
Әлібекмола кенорны 152990,6мың тонна құрайтын айтарлықтай мұнай қорымен сипатталады, бұл кезде мұнайдың біраз бөлігі КҚ-ІІ-І қойнауқаттарында және КҚ-ІІ-ІІ қойнауқатының оңтүстік күмбезінде жинақталған, олардың мөлшері сәйкесінше 64022,0 және 63036,0 мың тонна құрайды. Әлібекмола кенорнының тексермелі пайдалану кезеңінде 8 өндіруші ұңғыма салынуы қарастырылады. Бұл ұңғымалардың өнімі АГЗУ-ға өлшеу үшін келіп түседі, бұдан кейін мұнайгаз қоспасы мұнайды тауарлы кемелге дейін далындау үшін Жаңажол газ өңдеу зауытына жіберіледі. Бұл кезеңде мұнай өндіру көлемі 222,9 мың тжыл құрайды. Алайда Жаңажол газ өңдеу зауытының шектеулі өндірістік қуаты салдарынан, Казахойл-Ақтөбе ЖШС мұнай дайындауды өздігінен жүргізуге және тауарлы мұнайды КазТрансОйл ЖАҚ Ақтөбе филиалына тапсыруға шешім қабылдады.
Әлібекмола кен орнында қабатқа айдалатын агент ретінде өндірілетін табиғи газ немесе қабат суы қолданылады. Кен орында ұңғымалардың барлығы тік. Көлденең ұңғымаларды қолдану ұңғыма дебитін арттырғанымен, көрсетілген зерттеулер көрсеткендей, қабаттан сұйық ағынының төмендеуіне әкеледі.

1.3. Стратиграфия
КҚ- II-1 объектісі.
Қазіргі уақытта объект 23 ұңғымамен өндіріледі. Жалпы орташа қалыңдығы 147м құрайды. Кен орны бойынша коллектор жергілікті орналампаған. Геофизикалық зеттеулер бойынша зонаның ауысуы №25 ұңғы аумағы бойынша ажыратылады. Өткізгіш коллектор-қатқабатшаларының қалыңдығы 0,6мден 15м болса, ал 1мден 30мге дейін өзгеріп отырады. Шоғырлардың ауданы бойынша тиімді мұнайқанығу қатқабаттары 2,2м-ден (24 ұңғыма) 68м (10 ұңғыма) аралығында өзгереді де, орташа көрсеткіші 29,7м көрсетеді. Кеніш ауданның оңтүстік аумағының мұнайғақанығу қалыңдығы

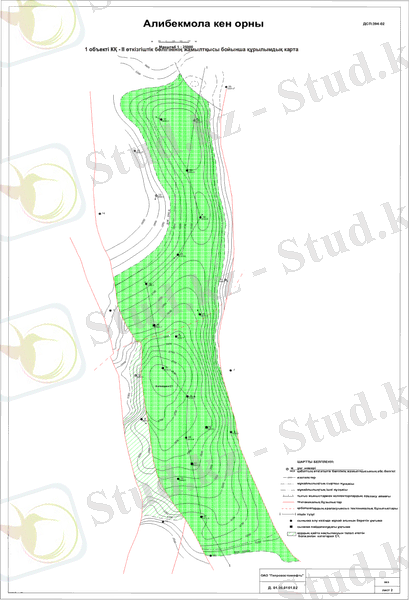

Сурет . КҚ-II өткізгіштік бөлігінің жамылтқысы бойынша құрылымдық карта
үлкен мәнге ие: 20,2м-ден 68 м-ге дейін, ал солтүстік аумағы 24,8м (21 ұңғыма) максималды мұнайқанығу қалыңдығын құрайды.
КҚ-II-2 объектісі.
Жалпы орташа қалыңдығы 156м құрайды. 32 ұңғымада қабат коллекторы нығыз жыныстармен орналастырылған. Объектінің өнімді қабаттарының саны 3-тен 26 (17, 9 ұңғыма ) дейін өзгереді. Олардың қалыңдығы 0,8-0,29м. Шоғыр ауданының солтүстік бөлігі бойынша тиімді мұнайқанығу қатқабаттары 2,6м-ден басталып, 45,6 м жетеді. Шоғыр ауданының оңтүстік бөлігі бойынша тиімді мұнайқанығу қатқабаттары 0-ден (32 ұңғыма) 88м (28 ұңғыма). Орташа көрсеткіші -61,6м.
КҚ-I объектісі.
Жалпы орташа қалыңдығы 599м.құрайды. Объектінің өнімді қабаттарының саны 7-ден 38 дейін барады. Олардың қалыңдығы 0,4м-27,8 м. (22 ұңғыма). Геофизикалық мәліметтер бойынша КҚ-I қалыңдығы №5, 9 ұңғымалар аралығында 6 және 8 коллектор қатқабатшалардан тұратын 1м-ден 10,8м қалыңдығымен ажыратылады. Кеніш аудан бойынша КҚ-I-1 және КҚ-I-2 нысандарының газғақанығу қалыңдығы 17,6м-ден 36,4м-ге дейін өзгер3п отырады. Шоғыр ауданының бойынша тиімді мұнайқанығу қатқабаттары 2,8м-ден 32,6 м аралығында өзгереді.
Жүргізілген зерттеулер нәтижесінде өнімді қабаттардың литологопетрографиялық сипаттамасы, олардың орташа кеуектілігі мен өткізгіштігі, кеуектілікті анықтаудың ең тиімді геофизикалық әдісі, сумен мұнайды ығыстыру коэфициенті және айдау мен қабат суының сыйымдылық қасиеттері анықталады. Зерттеудің берілгендері бойынша өнімді қабаттар (КҚ-II-1 және КҚ-II-2) әктастан, доломит, саз және кейде конгломерат қабаттарынан тұрады. Мұнай коллекторлары ретінде әктас пен доломит кездеседі. Әктастар сұр- сарғылт түсті, біртексіз кеуекті, жарғышақты болып келеді. Кернді зерттеу нәтижесінде кеуектілік пен өткізгіштің орташа мәндер алынды: КҚ-I қабаты бойынша орташа көлемдік сипаттамасы 0,122, орташа өткізгіштік - 0,11 мкм2, КҚ-II-1 бойынша 0,111 және 0,008 мкм2, КҚ-II-2 қабат бойынша -0,11 мкм2 және 0,0105мкм2. Ең тиімді литологиялық құрылымға КҚ-II-2 объектісі сай келеді. КТ-II-1 объектісіне қарағанда құмдылықтың жоғары коэффициентіне ие. Сонымен қатар KҚ-II-2 объектісі үлкен бөліну коэффициентімен сипатталады.
КҚ-II-1 объектісі
Шоғырдың оңтүстік бөлігінің ұңғымалары ең жоғары бөліну коэффициентіне ие. Осы бөлікте бөліну коэффициенті 17-ден 31-ге дейін өзгереді. Қалған бөліктерде бұл көрсеткіш 1-ден 12-ге дейін. Сонымен қатар бұл аймақтың ұңғымалардың құмдылық коэффициенті 0,39-дан 0,59 дейін жетеді. Мұнаймен қанығудың ең жоғарғы мәні орталық бөлікте байқалады және 4 м дейін барады. Жалпы орташа тиімді қабат қалыңдығы 3м шамасында болады.
КҚ-II-2 объектісі.
Жиі кездесетін өнімді қабаттардың қалыңдығы 0,2м, 2-4 литр, ал 4-6м қалыңдықтар кейде ғана кездеседі де, 6м қалыңдықтар бірегей болып келеді. 6м-ге дейінгі қалыңдықты қабаттарда мұнай қорының 87,3% кездеседі. Ең қуатты өнімді қабаттарда 6-14м. Мұнайдың тек 12,7% ғана кездеседі. 2-4м қалыңдықтарда -47,3%, 4-6м қалыңдықтарда - 25%, 2м-ден кем қалыңдықтарда -15%, 6-14м қалыңдықтарда -12,7%.

1.4. Тектоника

Осы жұмыс өнімді қабаттың жыныс-коллекторларының параметрлерінің орташа шамалары біріншіден, 1994 жылы орындалған мұнай мен газдың қорларының және басқа компоненттердің есептеулері деректері негізінде, екіншіден, №51, 52 ұңғылар бойынша коллектордың қасиеттерін анықтау нәтижелерін есептей отырып, алынды. Көрсетілген сважиналарды бұрғылау процесінде кеуектілікке 454, өткізгіштікке 445үлгісі талқыланған керннің жоғары алынуы қамтамасыз етілді. Оның ішінде 144 және 139 үлгісі коллекторлық қасиеттердің кондициялық мағынасымен.
Жоғарыда аталған мұнай мен газдың қорларының және басқа компоненттердің есептеулері кезінде өнімді қабаттардың тас материалдармен сипатталуы төмен мөлшерде болып отыр. КҚ-І қабатының кернмен айқындалуы 1,9%, КҚ-ІІ-1 қабатының - 5,5% және КҚ-ІІ-2 қабатының - 6,5%.
№51, 52 ұңғылар бойынша мол керннің талдану нәтижелері өнімді қабаттардың литолого-петрографиялық сипаттамасы туралы қосымша ақпарат алуға, кеуектілік пен өткізгіштіктің орташа шамасын дәлдеуге, кеуектіліктің есебін жасайтын геофизикалық әдісті таңдауға,сумен мұнайды ығыстырып шығару коэффициентін анықтауға және құйылған судың қабат суымен және коллектор-жыныстармен үйлесімділігін бағалауға мүмкіндік береді.
КҚ-ІІ-1 және КҚ-ІІ-2 өнімді қалыңдықтары № 51,52 ұңғылардағы кернді зерттеу деректері бойынша әк тас пен доломиттің, саздың, анда-санда конгломераттың қабаттарымен жасалған. Мұнайдың коллекторлары ретінде әк тастар мен доломиттер қызмет етеді.
Әк тастар сұр түсті, мұнайға қаныққандықтан сарғыш түсті, жеңіл мұнай иісімен, біркелкі емес кеуекті, жарықшақты және стилолитизделген, кей қабата кремнийленген және доломиттелген. Әк тастың микроқұрылымы органогенді-сынықты, биоморфты, органогенді-детритті, оолитті, кристалды. Органогенді қалдықтар, түзуші жыныстар фораминиферлер, балдырлар, криноидтер, кораллдардың мүшелерінің және басқалардың қаңқаларымен көрсетілген. Қалдықтардың мөлшерлері 0,1-5мм аралығында, микрофаунаныкы - 5-10см аралығында. Қалдықтар крустификациялық жиектермен бірнеше қабат болып өсіп, оолиттік құрылымдарға және оолиттік әк тастарға айналады. Кейде оолиттердің ортасында кальциттің сферолиттері болады.
Түйісу, кеуекті, крустификациялы, регенерациялы типті цементтер жіңішке және ұсақкристалды кальцитпен, кейде ангидритпен берілген. Қалыптық қалдықтар аралығында ашық кеуектер бар, ұсақ каверналар құрылу арқылы күрделенген. Кеуектер көбіне жіңішке каналдармен жалғастырылған.
Жарықшақтық жыныстардың тығыз қабаттарына ұштастырылған. Ашық жарықшақтар тегіс емес, аз иректелген, қалыпты қалдықтарды жанаушы, литогенетикалық, 5-30мкм ашылған, кейде күрделенген, 30 градус бұрышта немесе жыныстардың қабатталуына параллель орналасқан. Көлденең жарықшақтар ықтырма түрде бір-бірінен 0,5-5 см аралығында орналасқан. Жарлары тегіс емес, тотыққан мұнай жағылған. Көлденеңінен орналасқан ашық жарықшақтар аз кездеседі. Олар тік, тектоникалық текті болуы мүмкін қалыптық элементтерді кесіп өтеді.
Стилолиттік тігістер жыныстардың қатпарлануына параллель, кейде 30 және 90градус бұрышпен орналасқан, сазды-органикалық затпен толтырылған, тістерінің жоғарғы жақтарында сілтіден айыру кеуектері кездеседі, кейде оларға параллель орналасқан ашық ұсақ жарықшақтармен кездеседі.
Доломиттер ұсақ кристалды, туынды, пелиттік материалмен лайланған ромбоэдрикалық және формасы дұрыс емес кристаллдармен құрылған. Сілтіден айыру және доломиттік типтес тегіс емес кеуекті. Кеуек формасы бұрышты, дұрыс емес, кей бөлігі дөңгелетілген. Кеуек мөлшері 0,02-0,35 мм.
Объект бойынша шлифтердің саны 15-тен кем болмауы керек, орташа шамаға жарықшақсыз шлифтер де алынады. Мұнда барлық шарттар орындалмаған, себебі кеуекті жыныстардан үлкен шлифтер жасалмаған. Жұмыс барысында жарықшақтың ұзындығы штуф бойынша алынған, жарықшақтың диаметрінің шамасына шлифтер бойынша ашықтықтар алынған.
Жоғарыда айтылғандай, жарықшақтық жыныстардың қатты қабаттарына ұштастырылған. Мұндай жыныстарға коллектордың кеуекті-жарықшақты типі келеді. Тиімді қабаттарда жарықшақтар жоқ, сілтіден айыру кеуектері бар және кеуекті типті коллектор бар.
Барлық өнімді қабаттар бойынша кеуектіліктің 1327, өткізгіштіктің 1053 анықтамалары жасалды, оның ішінде осыған сәйкес 301 және 191 анықтама коллектор-мұнайға қаныққан жыныстарды сипаттайды. Осында №51,52 ұңғылар бойынша үлгілер де кіреді.
Керннің кондициялық зерттеулерінің деректері бойынша кеуектілік пен өткізгіштіктің орташа шамалары есептелген, әсіресе мұнаймен қаныққан және сумен қаныққан жыныстар, сонымен қатар қабаттар бойынша дифференциалды.
Нәтижесінде КҚ-І қабаты бойынша сыйымдылық сипатының орташа шамасы 0,122-ге тең болды (197 анықтама), орташа өткізгіштік - 0,0176мкм2 (15 анықтама), КҚ-ІІ-1 қабаты бойынша осыған сәйкес 0,111 (83 анықтама) және 0,008 мкм2 (43 анықтама), КҚ-ІІ-2 қабаты бойынша 0,11 (197 анықтама) және 0,0105 мкм2 (133 анықтама).
Кеуектіліктің төменгі шегі ретінде КҚ-І-1, КҚ-ІІ-1 және КҚ-ІІ-2 қабаттарының тіліктерінің мұнаймен қаныққан бөліктері үшін мұнда осы жұмыста негізделген оның 0,0075-ке тең шамасы алынды. Өткізгіштіктің төменгі шег 0,00042 км2 - ге тең. КҚ-І қабатының кеуектілігінің шектік шамасы газ бөлігі бойынша көрсетілген жұмыста қорлар (Қарашығанақ, Астрахан, Қожасай) бекіткен карбонатты өнімді резервуарларға сәйкс 0,06%-ке тең қылып алынды.
КТ-ІІ-1 кешені
Кеніштің оңтүстік жағында орналасқан ұңғылар тарамдаудың (31-ге дейін) үлкен коэффициентімен сипатталады. Кеніштің бұл бөлігінде тарамдау коэффициенті 17-31 аралығында өзгереді. Кеніштің басқа бөліктерінде коэффициент 1-ден 12-ге дейін өзгереді. Кейбір ұңғылар бойынша ақпараттардың жоқтығы салдарынан есептеулер жүргізілмеген.
0,39-0,59 шамасындағы құмдық коэффициент тарамдаудың ең жоғарғы коэффициенті бар оңтүстік бөлік ұңғыларына тән.
Кеніштің солтүстік бөлігіндегі бір ұңғыда құмдық коэффициент 1-ге тең, бірақ бұл ұңғыда бір аз қуатты өткізгіш қабатша бар. Кеніштің басқа бөлігінде құмдық коэффициенті 0,07-0,26 аралығында өзгереді. Кеніштің орта бөлігінде ең үлкені 4 м қалыңдықтар байқалады. Кеніш бойынша орта тиімді қалыңдық 3 м-ге жетеді.
КҚ-ІІ-2 кешені
Кешен кеніштің оңтүстік ұңғылар (3 ұңғы) бойынша тарамдаудың үлкен коэффициенті 26-ға дейін жететіндігімен сипатталады. Басқа ұңғыларда коэффициенттер 1-18 аралығында өзгереді.

1.5. Мұнайгаздылығы

КҚ-I обьектісі
Әлібекмола кен орнының мұнай мен газдың физика-химиялық қасиеттері Гиповостокнефть институты жасаған зерттеген негізгі жүзеге асырылды. №5, 19, 12 ұңғымаларына үш тереңдік және үш беттік сынама жасалған. Зерттеу қорытындысы бойынша қабат мұнайының тығыздығы 794,0 кгм3,қабат температурасында мұнайдың газбен қанығу қысымы 14,56МПа, қабат мұнайын біркелкі газсыздандырғанда газдың мұнайдағы құрамы 89,1м3т, қабат мұнайының динамикалық тұтқырлығы 2,90мПа*с.
Газсыздандырғаннан кейін жұмыс жағдайындағы мұнай тығыздығы 865,9 кгм3, газдың мұнайдағы құрамы 81,6 м3т, көлемдік коэффициенті 1,168, газсыздандырылған мұнайдың динамикалық тұтқырлығы 20,47 мПа*с.
Тауарлық сипаттамасы бойынша мұнай жоғары күкіртті ( күкірт мөлшері 2,12%), шайырлы (12,36%), жоғары парафинды (13,58%). 300°С дейін айдау кезінде ашық фракциялырдың көлемдік бөлінуі -43%.
Жұмыс жағдайында дифференциалды газсыздандыру кезінде мұнайдан бөлінген газ қоспасы компоненттерінің мольдік құрамы: күкіртсутек 0,71%, азот- 0,41%, метан- 78,50%, этан-11,80%, пропан-5,23%, жоғары көмірсутектер( пропан+ жоғары) 8,38%, гелий-0,011%. Ауа бойынша салыстырмалы тығыздығы - 0,724.

Кесте 1.4.1
КТ-I нысанының сипаттамасы
Қалыңдығы
Аталуы
КТ-I-1
КТ-I-2
Жалпы
Орташа,м
57,8
244,6

Вариация коэф., бірл.өлш.
-
-

Өзгеру интервалы, м
33,4-92
74,9-412,6
Мұнайға
-қанығуы
Орташа,м
40,6
25,5

Вариация коэф., бірл.өлш.
-
-

Өзгеру интервалы, м
17,4-57,4
9,4-44
Суғақанығуы
Орташа,м
29,2
276,3

Вариация коэф., бірл.өлш.
-
-

Өзгеру интервалы, м
29,2
203,2-368,6
Газғақанығуы
Орташа,м
-
-

Вариация коэф., бірл.өлш.
-
-

Өзгеру интервалы, м
-
-
Тиімділігі
Орташа,м
53,9
74,9

Вариация коэф., бірл.өлш.
-
-

Өзгеру интервалы, м
28-79,8
74,9
Мұнайға
-қанығуы
Орташа,м
17,9
62,4

Вариация коэф., бірл.өлш.
-
-

Өзгеру интервалы, м
2,8-34,4
36,4-104,8
Суғақанығуы
Орташа,м
6,4
52,6

Вариация коэф., бірл.өлш.
-
-

Өзгеру интервалы, м
6,4
52,6
Газғақанығуы
Орташа,м
17,6
36.4

Вариация коэф., бірл.өлш.
-
-

Өзгеру интервалы, м
17,6
36,4

КҚ-II-1 нысаны
2002 жылы 26, 28, 51 және 52 ұңғымаларынан сынама алынды. Зерттеулер мен есептеулер нәтижесінде қабат мұнайының тығыздығы 667,0кмм3, қабат қысымы мұнайдың газбен қанығу температурасы 24,47МПа, газ құрамы 276,4м3т, қабат мұнайының динамикалық тұтқырлығы 0,51 МПа·с екені анықталды.
Газсыздандырғаннан кейін жұмыс жағдайындағы мұнай тығыздығы 827,2кгм3, газдың мұнайдағы құрамы 242,7м3т, көлемдік коэффициенті 1,524, газсыздандырылған мұнайдың динамикалық тұтқырлығы 4,67мПа·с.
Тауарлы сипаттамасына қарай мұнай күкіртті (массалық күкірт құрамы 0,81%), аз шайырлы (2,66%), аз парафинді (1,25%). 300°С дейін ашық фракциялардың көлемдік бөлінуі -60%. Жұмыс жағдайында диффракциялық газсыздану кезінде мұнайдан бөлінген газ қоспасының мольдік құрамы күкіртсутек 1,36 %, азот 1,34%, метан 74,95%, этан 8,94%, пропан 6,57%, жоғары көмірсутектер (пропан+жоғары) 12,59%, гелий 0,031%.
Кесте 1.4.2
КТ-II-1 нысанының сипаттамасы
Қалыңдығы
Аталуы
№6ұңғ.аумағының қабат зонасы
Тұтас қабат бойынша
Жалпы
Орташа,м
55,8
146,8

Вариация коэф., бірл.өлш.

Өзгеру интервалы, м
55,5-56,2
72,4-355,2
Мұнайға
-қанығуы
Орташа,м
55,8
130,2

Вариация коэф., бірл.өлш.

Өзгеру интервалы, м
55,5-56,2
2,2-263,0
Суғақанығуы
Орташа,м

43,4

Вариация коэф., бірл.өлш.

Өзгеру интервалы, м

5-116,4
Газғақанығуы
Орташа,м

Вариация коэф., бірл.өлш.

Өзгеру интервалы, м

Тиімділігі
Орташа,м
7,0
27,4

Вариация коэф., бірл.өлш.

Өзгеру интервалы, м
2,4-11,6
2,2-68
Мұнайға
-қанығуы
Орташа,м
7,0
29,7

Вариация коэф., бірл.өлш.

Өзгеру интервалы, м
2,4-11,6
2,2-68
Суғақанығуы
Орташа,м

14,1

Вариация коэф., бірл.өлш.

Өзгеру интервалы, м

3,4-33
Газғақанығуы
Орташа,м

Вариация коэф., бірл.өлш.

Өзгеру интервалы, м

КТ-II-2 нысаны
№4,5,9,10, 26 ұңғымаларынан сынама алынды. Зерттеулер мен есептеулер нәтижесінде қабат мұнайының тығыздығы 679,0кмм3, қабат қысымы мұнайдың газбен қанығу температурасы 24,45МПа, газ құрамы 272,3м3т, қабат мұнайының динамикалық тұтқырлығы 0,4МПа*с екені анықталды.
Газсыздандырғаннан кейін жұмыс жағдайындағы мұнай тығыздығы 826,9кгм3, газдың мұнайдағы құрамы 241,2м3т, көлемдік коэффициенті 1,507, газсыздандырылған мұнайдың динамикалық тұтқырлығы 4,38мПа·с. Тауарлы сипаттамасына қарай мұнай күкіртті (массалық күкірт құрамы 1,21%), аз шайырлы (4,59%), аз парафинді (1,35%). 300°С дейін ашық фракциялардың көлемдік бөлінуі -58%.
Жұмыс жағдайында диффракциялық газсыздану кезінде мұнайдан бөлінген газ қоспасының мольдік құрамы күкіртсутек 1,90 %, азот 1,27%, метан 69,50%, этан 12,16%, пропан 8,22%, жоғары көмірсутектер (пропан+жоғары) 13,91%, гелий 0,034%. Газдың ауаға салыстырғандағы тығыздығы 0,783.

Кесте 1.4.3
КТ-II-2 нысанының сипаттамасы
Қалыңдығы
Аталуы
Қабат зонасы
Тұтас қабат бойынша

№6
ұңғыма
оңтүстіккүмбез
солтүст.
Күмбез

Жалпы
Орташа,м
3,8
185,2
117,5
156,3

Вариация коэф., бірл.өлш.
-
-
-
-

Өзгеру интервалы, м
3,8
95,5-236,8
44,2-167,9
3,8-236,8
Мұнайға
-қанығуы
Орташа,м
3,8
172,7
81,2
138,6

Вариация коэф., бірл.өлш.
-
-
-
-

Өзгеру интервалы, м
3,8
117,9-224,8
2,6-155
2,6-224,8
Суғақанығуы
Орташа,м
-
100,7
68,8
86,6

Вариация коэф., бірл.өлш.
-
-
-
-

Өзгеру интервалы, м
-
46,8-139,5
12,2-113,7
12,2-139,5
Газғақанығуы
Орташа,м
-
-
-
-

Вариация коэф., бірл.өлш.
-
-
-
-

Өзгеру интервалы, м
-
-
-
-
Тиімділігі
Орташа,м
3,8
65,4
21,3
49,7

Вариация коэф., бірл.өлш.
-
-
-
-

Өзгеру интервалы, м
3,8
0-88
8,8-52,8
3,8-88
Мұнайға
-қанығуы
Орташа,м
3,8
61,6
20,8
44,3

Вариация коэф., бірл.өлш.
-
-
-
-

Өзгеру интервалы, м
3,8
0-88
2,6-45,6
2,6-88
Суғақанығуы
Орташа,м
-
38,8
8,8
25,2

Вариация коэф., бірл.өлш.
-
-
-
-

Өзгеру интервалы, м
-
0-83
7,0-10,8
4,8-83
Газғақанығуы
Орташа,м
-
-
-

-

Вариация коэф., бірл.өлш.
-
-
-
-

Өзгеру интервалы, м
-
-
-
-
Жүргізілген зерттеулер нәтижесінде КТ-I объектісінің судың минерализациясы 111,6 - 140,0 гл. Стандартты жағдайда тығыздығы 1080 - ден 1100кгм3 аралығында өзгереді, ортаның рн 6,2 - 6,7. Су жоғарыметаморфты, метаморфталу коэфициенті 0,83 - 0,90. Су хлоркальцийлі түрге жатады. Құрамында 3,4 - 5,3 гл кальции ионы, 0,75 - 2,5 гл сульфат, 200 мгл шамасында бром, 18-55гл йод, 106-537гл стронций бар.
Қабат жағдайында (40%) тұтқырлық 0,9 мПа* с , көлемдік коэфициент 1,005. 1994 жылы иод пен стронцийдің кәсіпшілік игерілуі үшін судың қоры бағаланады. Зерттеудің нәтижесінде 4006 мың тонна, иод және 69478 мың тонна стронции бар екені анықталады.

2 Технологиялық бөлім

2.1 Мұнай және газ өндіру техникасы мен технологиясы

Қабаттың мұнайбергіштігін арттыру мақсатында жүргізілетін қабатқа әсер етудің кез- келген әдістің технологиясы белгіленген регламент арқылы жұргізіледі. Қабатқа әсер етудің мұндай әдістерін орындауда УДР-32 м, УППР-РиР, УПГР-ГОС және де тағы басқа гельтүзейтін композияларды айдау және дайындау үшін арналған жылжымалы қондырғыларды қолдануға ұсынылған. ОТО фирмасымен өндірілетін бұл ету үшін гельтүзейтін полимерлі ерітінділерді дайындауға арналған. Қондырғының жабдықтары жоғары өтімді шассилі КГА автофургонында орналастырылған. Қондырғы технологиялық байланыспен біріктірілген жабдықтар орналасқан мобильді комплекс болып саналады. Қондырғының жабдықтарын басқару автофургонда орналасқан басқару пульті арқылы оператормен жүзеге асады.
Айдау үшін жұмыс агентінің технологиясы мен қолданылатын жабдықтарға қойылатын талартар ақаба қабат суының химиялық құрамы бойынша тұрақты болып, газсыздандырылған 15мгл - ден аспайтын мұнай мен 15мгл механикалық қоспасы бар су қолданылуы тиіс. Сонымен қатар, тазалау мен дайындаудан кейін су құрамында 0,5мгл аспайтын оттегі болып, коррозиялық агрессивті төмен болуы шарт. ( 0,1ммжыл аспайтын ).
Сонымен қатар, Әлібекмола кен орны үшін арнайы технология мен жабдықтарға қойылатын қосымша талап белгіленген. Болашақ жоспарға сай мұнаймен бірге өндірілетін ілеспе су көлемі бірқалыпты өсіп, тек 2031 жылы - өзінің максимумына жетеді де, 3351,1тжылына болады. Сондықтан да жұмыс агенті үшін технологияларды жоспарлығанда құрылыс кезектілігін қарастырған жөн.
Экспортты мұнай құбырының технологиялық сызбасы тауарлы мұнайды мұнай пунктінен диаметрі 150мм қысымы 6,3МПа және темпераатурасы 21°С құбырөткізгіш бойымен "КазТрансОйл" ЖАҚ-ның диаметрі 50мм Жаңажол - Кеңқияқ магистралды мұнай құбырына айдауды қарсатырады. Мұнай құбырынан шығарда МДП-нен 200м қашықтықта жерасты орындауында Ду 150 Ру 6,3МПа ажырататын ілмекті арматура қондырғысы қарастырған. Магистралды мұнай құбырына қосылу торабында тауарлы мұнай диаметрі 159мм қысымы 6,3МПа құбырөткізгіш бойымен мұнайды коммерциялық есепке алу торабына түседі. Бұның құрамына кіретіндер: қырғышты қабылдау камерасының алаңы; мұнайдың мөлшерін және сапасын комерциялық есепке алу торабы, ол өлшеу сызықтары блогынан және мұнай сапасын бақылау блогынан тұрады; Т-201 дренажды сыйымдылығының алаңы.
Сақтандыру клапынынан , қырғышты қабылдау камерасынан мұнайдың мөлшерін және сапасын есепке алу блоктарынан дренаж диаметрі 100мм құбырөткізгіш бойымен көлемі 12,5м³ Т-201 сыйымдылығынан қарастырылады. Дренажды сыйымдылықтан газды лақтыру диаметрі 100мм құбырөткізгіш бойымен СМДК 100-4А біріктірілген демалу клапанымен жабдықталған үрлеу тұрғысына жүргізіледі. Дернажды сыйымдылықтың босатылуы Жаңажол кенорнының мұнай өнімдерін сақтау амбарына тасымалдау үшін автоцистернаға қарастырылады. Коммерциялық есепке алу торабынан кейін тауарлы мұнай диаметрі 150мм қысымы 6,3МПа құбырөткізгіш бойымен диаметрі 500мм магистралды мұнай құбырына беріледі. Қосылу түйіні изоляцияланған фланецтері және буға ұстау үшін вектилі бар ілмекті арматурамен жабдықталады.
Мұнайды тұзсыздандыру қондырғылары
Кейбір мұнайлар терең сусызданған кезде, қабат суындағы аз тұздар жойылып кетіп отырады. Бірақ көптеген мұнайлар қосымша тұзсыздануды қажет етеді. Кейбір тұзсыздандырулар үшін термохимиялық әдістерді қолданады, алайда көп жағдайда электр өрісінде эмульсияны өңдеу үшін термохимиялық тұрақтандыру қолданылады. Мұндай қондырғылардың соңғы атауы электротұзсыздандыру қондырғылары (ЭЛОУ) деп аталады.
Мұнайды электротұзсыздандыру қондырғысының технологиялық сызбасы 2.2.1-суретте келтірілген. Мұнайға енгізілген жуу сұйығы, деэмульгатор, сілті Н-1 сораппен 7-1 жылуалмастырғыш және буқыздырғыш Т-2 арқылы Э-1электродегидратордың бірінші сатысына айдалады. Бұл жерде су мен тұздың негізгі массасы жойылады (8-10 есе төмендейді). Кейбір электротұзсыздандыру қондырғыларының алдынан термохимиялық саты қойылады.Э-1электродегидраторынан мұнай Э-2 екінші сатысына қайта өңделу үшін жіберіледі. Э-2 алдында мұнайға қайта су жіберіледі. Тұзсыздандыруға кеткен жалпы мұнайдығ шығыны өңделетін мұнайдың 10% құрайды. Кейбір қондырғыларда таза су тұзсыздандырудың екінші сатысына ғана жіберіледі, ал бірінші сатысының алдында мұнаймен екінші сатысының жуу суымен араластырады. Осылай тұзсыздандыруға кеткен суды үнемдеуге болады.
Э-2 шыққан тұзсызданған мұнай Т-1 жылуалмастырғыш, мұздатқыш арқылы өтеді де, тұзсызданған мұнай резервуарына беріледі. Электродегидраторларынан бөлінген су Е-1 мұнайбөлгішке қосымша тұрақтануға бағытталады. Қармалған мұнай шикізат сорабының қабылдау жеріне қайтарылады, ал су өндірістік канализация және тазартуға жіберіледі.

Сурет 2.2.1 Мұнайды электротұзсыздандыру қондырғыларының схемасы
I - шикі мұнай, II-деэмульгатор, III - cілті, IV - таза су, V - тұзсызданған мұнай, VІ- каналтзацияға бағытталған су.

Мұнайды қыздыру пештері
Мұнайды қыздыру пештерінің алаңы Жаңажол-Кеңқияқ магистралды мұнай құбырына берер алдында тауарлы мұнайды қыздыру үшін, сондай-ақ мұнайды қыздыру қажет болған кезде резервуарлық парктегі мұнай циркуляциясы үшін арналған.
Мұнай экспортты сораптардан диаметрі 150мм қысымы 6,3МПа құбырөткізгіш бойымен Н-101А,Н-101В 60 °С-қа дейін қыздырылып, диаметрі 150мм құбырөткізгіш бойымен мұнайды Тұтынушыға өткізу үшін мұнай құбырына беріледі. Мұнай циркуляциясы Р-201А, Р-201В тегеурінді сораптармен диаметрі 150мм қысымы 0,66МПа құбырөткізгіш бойымен жүзеге асырылады. Қыздырғыштардың азықтық жылан түтіктерінен мұнай дренажы диаметрі 50мм құбырөткізгіш бойымен V-401 дренажды сыйымдылығына тасымалдау үшін диаметрі 200мм дренаж коллекторына қарастырылады. Мұнайды қыздырғыштардан жылутасығыш (су+ДЭГ) дренажы диаметрі 100мм құбырөткізгіш бойымен V-403 дренажды сыйымдылығына қарастырылады. Қыздырғыштардың жұмысы дизельді отында қарастырылған. Қыздырғыштарда мұнайды қыздыру аралық жылутасығышты (диэтиленгликоль және су қоспасы) қыздыру жолымен жүргізіледі.
Газ сепараторларының алаңы
V-201, V-202, V-203 газ сепараторларының дренажы және конденсаты диаметрі 100 мм құбырөткізгіш бойымен V-401 дренажды сыйымдылығына жүргізіледі.
Сепараторлар, жерүсті конденсат, дренаж және факелға газ құбырөткізгіштері қалыңдығы 60 мм минералды талшығынан маталармен жылуизоляцияланады. Қаптама - алюминий табақтары. ( 2.2.1 кестеде)

Кесте 2.2.1
Жабдықтың сипаттамасы
Жоғарғы қысымды газ сепараторы
Жабдық нөмірі

V-201
Аппарат атауы

ГС1-4,0-600-1-И
Өлшемдері(биіктігі, диаметрі)
мм
3415x600
Аппарат көлемі
м³
0,8
Жұмыстық қысым
МПа
1,8
Есептік қысым
МПа
4,0
Жұмыстық температура
°С
30
Есептік температура
°С
60
Газ бойынша өнімділік
млн.нм³тәул.
0,39
Аппарат массасы
кг
1150
Саны
дана
1

Мұнай құбыры
Мұнай құбыры тауарлы мұнайды дайындау бөлігінен КазТрансОйл ЖАҚ-ның диаметрі 500мм Жаңажол-Кеңқияқ магистралды мұнай құбырына дейін тасымалдау үшін арналған.
Мұнай құбыры МЕСТ 8732-78 бойынша сыртқы диаметрі 159мм болат құбырларынан жасалған. Құбыр материалы - болат 20. Қабырға қалыңдығы - ішкі таттануға қосуды ескергенде, 9мм. Мұнай құбырының жұмыстық қысымы - 6,3 МПа. Ұзындығы - 16км.
Мұнай құбыры жерасты орындауынды жасалған.Төсеу тереңдігі - құбыр жоғарысына дейін 18м. Жерасты мұнай құбырының татануға қарсы изоляциясы - ГОСТ 25812-83 бойынша полимерлі жабысқақ ленталармен күшейтілген. Изоляцияның жалпы қалыңдығы - 1,4мм. Жобаланған мұнай құбыры ВСН 2.38-85 бойынша III класты IV категориялы мұнай құбыры ретінде жіктеледі.
Мұнай құбыры МДБ-нен қайту, ажыратылатын ілмекті арматура қондырғысы, автомобиль жолдары арқылы өту және істеп ... жалғасы
