Геологиялық барлау жұмыстарының көлемі
Мазмұны:
1. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
2. Кенорын геологиясы ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... .6
2.1. Қысқаша гидрогеологиялық сипаттама ... ... ... ... ... ... .. ... ... ... ... ... ...10
2.2. Қысқаша инженерлік-геологиялық сипаттама кен орындары және оның тау-кен-геологиялық жағдайлары пайдалану ... ... ... ... ... ... .. ... ... ...11 2.3. Пайдалы қазбалар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...13 3. Жобаланатын геологиялық барлау жұмыстарының әдістемесі мен көлемі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .153.1. Қабылданған барлау әдістемесін негіздеу ... ... ... ... ... ... ... ... ... ... ... ..15 3.2. Барлаудың техникалық құралдары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ...18 4. Геологиялық барлау жұмыстарының көлемі ... ... ... ... ... ... ... . ... ... ... ...20 4.1. Бұрғылау жұмыстары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ..21 4.2. Геофизикалық жұмыстар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...23 4.3. Камералдық жұмыстар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...23 4.4. Сынамалардың түрлері, тәсілдері мен көлемдері ... ... ... ... ... ... .. ... ...24 4.5. Топтық сынамаларды іріктеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...25 4.6. Сынамаларды өңдеу ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... 25 4.7. Сыртқы және ішкі геологиялық бақылауға сынама алу ... ... ... ... ... ...26 4.8. Қорларды есептеу үшін кондициялар ... ... ... ... ... ... ... ... ... ... ... ... ... .26 5. Кен орнын геологиялық-экономикалық бағалау ... ... ... ... ... ... ... ... ... ..27 6. Еңбекті қорғау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..29 6.1. Жалпы ережелер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .29 6.2. Зиянды және қауіпті өндірістік факторларды талдау ... ... ... ... ... ... ...30 6.3. Зиянды және қауіпті өндірістік факторларды жою жөніндегі іс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..316.4. Өрт қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...36 6.5. Бұрғылау жұмыстары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ..37 6.6. Электр қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..38 7. Геологиялық барлау жұмыстарын жүргізу кезінде қоршаған ортаны қорғау және экологиялық зерттеулер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... 42 7.1. Экологиялық зерттеулердің міндеттері мен әдістемесі ... ... ... ... ... ... 4 2 7.2. Келтірілген зерттеулер нәтижелері бойынша кен орны ауданының қазіргі заманғы геологиялық және экологиялық-геохимиялық сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...43 7.3. Экологиялық-ландшафтық жағдай ... ... ... ... ... ... ... . ... ... ... ... ... ... ... 43 7.4. Топырақтың беткі химиялық ластануы ... ... ... ... ... ... ... ... ... ... ... ... ...44 7.5. Өсімдіктердің химилық ластануын талдау ... ... ... ... ... ... ... . ... ... ... ...45 7.6. Жезқазған кен орнын пайдаланудың қоршаған табиғи ортаға техногендік әсерін болжамды бағалау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..46 7.7. Өндіріс қалдықтарының қоршаған ортаға әсерін төмендету жөніндегі іс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..47 8. Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..50 9. Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... .51 10. Сызбалар, съемкалар ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... 53
Кіріспе
Жезқазған кен орны-Қазақстанның Қарағанды облысындағы мыс кен орны, Сарысу өзенінің бассейнінде, Жезқазған қаласынан солтүстік-батысқа қарай 25 км. Неолиттен әзірленуде (б.з. д. 5 мың жылға жуық, Жезқазған кенішін қара). 1847 жылы Орыс көпес Никон Ушаков ежелгі қазбалардың орнында мыс кенішін жаңартты. Жоспарлы зерттеу 1920-шы жылдары басталды, игеру 1928 жылдан бастап ашық және жер асты тәсілдерімен жүргізілуде. Геологиялық барлау жұмыстары академик Қ. Сәтпаевтың басшылығымен жүргізілді. Жезқазған кен орнындағы алғашқы отандық мыс Қарсақпай комбинатында балқытылған. Мыс кендерінің негізгі қорлары 300-350 м тереңдікте бастапқы сульфидті кендердің шоғырында шоғырланған. Кен денелерінің қуаты 1,5-тен 30 м-ге дейін. Негізгі кен минералдары: халькозин, борнит, галенит, сфалерит. Мыстан басқа кендерде қорғасын, мырыш, молибден, күміс бар. Өнеркәсіп орталығы-Жезқазған қаласы. Жезқазған мыс кен орны мен Жыланды кен орындары тобы орналасқан Жезқазған мыс кен ауданы Орталық Қазақстанның оңтүстік - батыс бөлігінде орналасқан. Батыстан ол Торғай иісімен, Солтүстік және солтүстік - шығыста Сарысу-Теңіз көтерілуімен, оңтүстік - шығыста Приатасу синклинорийімен және Шу-Іле мегантиклинориймен шектеседі. Оңтүстіктен аудан Шу-Сарысу ойпатымен шектеседі,оның солтүстік бөлігі Жезқазған ішкі ойпаты деп аталады. Жезқазған мыс кен орнының геологиялық құрылысы: таскөмір, пермь және кайнозой шөгінділерінен құралған. Таскөмір жүйесінің орта және жоғарғы бөлімдерін қамтитын кен қабаттары Тасқұдық, Жезқазған свиталарына жіктеледі. Қалыңдығы 250-300 м Тасқұдық свитасы 3 кенді горизонт құрайтын қызыл және сұр түсті 16 қабаттан тұрады. Қалыңдығы 350-400 м Жезқазған свитасы 7 кенді горизонт түзетін қызыл және сұр түсті 36 қабаттан тұрады. Бұл қабаттар литологиялық құрамы бойынша қызыл және сұр түсі аргиллит, алевролит, құмтастан және аз мөлшерде жұмыртас, жентектас, әктас қабаттарынан тұрады. Кен сұр түсті құмтас қабаттарында шоғырланған. Тектоникалық құрылымына шығыс жағын шектейтін меридиан бағыттағы Шыңғыс-Ұлытау, оңтүстігінен Теректі терең жарылымдары кіреді. Жезқазған синклиналі аумағында орналасқан кенді алаң Спасск мульдасы, Ақши күмбезі, Златоуст мульдасы, Кресто күмбезі, Анненск мульдасы және Анненск күмбезі атты бірінен бірі флексуралармен бөлінген құрылымдардан тұрады. Жезқазған мыс кені алты геологиялық-өндірістік учаскеге бөлінген: Ақши-Спасск, Оңтүстік-Батыс Покро, Солтүстік Покро, Златоуст, Кресто және Анненск. Жезқазған гидротермалды-шөгінді (стратиформды) кен орындарына жатады. Бұл топқа гидротермалды-шөгінді шығу тегі бар, бірақ бейтарап термин деп аталған -- стратиформды -- олардың генезисінің анықталмауы салдарынан кен орындары жатады. Жезқазған мыс құмды кен орнының сульфидті кендерінің пайда болу моделі 1-суретте көрсетілген. Кен түзілуі мыс пен ілеспе компоненттерді (молибден, рений, күміс, қорғасын және мырыш) таситын сульфатты-хлоридті минералданған сулар мен күкіртті сутекті сулар. Жағалаулық-теңіз шөгінділері; типтік өкілдер-кен орны ұштастырылған Орталық Қазақстанның герцинид құрылымындағы Жезқазған ойпатының орта, жоғарғы тасты және ерте персм жасындағы аргиллит-алеврито-құмды шөгінділері. Мыс құмтастар аралас түзілімдер болып табылады, онда сынық кварц-силикатты және сазды бөлшектер мыс сульфидтерімен: халькозинмен, ковеллинмен, борнитпен, халькопиритпен және т.б. аутигенденген, кейде өзі текті мыспен; гипергенез аймағында олар бойынша мыс -- малахит және азурит карбонаттары дамиды.

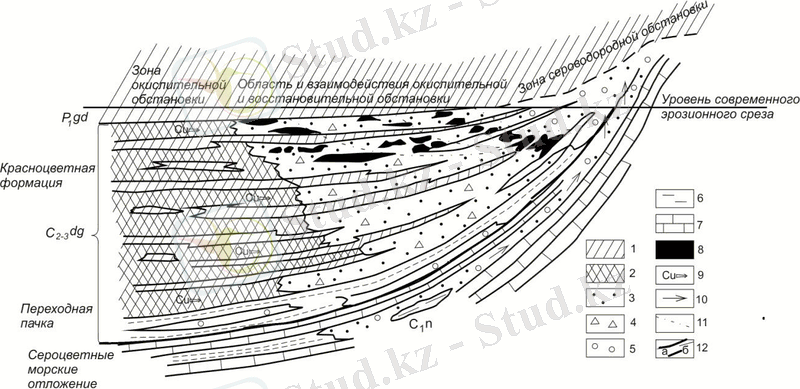

Сурет - 1. Жезқазған кен орнын қалыптастыру схемасы
1 -- қызыл түсті аргиллиттер, алевролиттер; 2 -- қызыл түсті құмтастар, конгломераттар; 3 -- күкірт түсті құмтастар, конгломераттар; 4 -- мыс сульфидтерінің шашыраңқылығы; 5 -- пириттің шашыраңқылығы; 6 -- сұр аргиллиттер, алевролиттер; 7 -- әктастар; 8 -- кен шоғыры; 9 -- мыс ерітінділерінің қозғалыс бағыты; 10 -- көмірсутектердің қоныс аудару жолдары; 11 -- мыс сульфидтерінің жүйелі жылжу деңгейі; 12-мыс сульфидтерінің шашыраңқуы. арынды сулардың тұрақты гидродинамикалық режимінің кезеңдеріне сәйкес келетін тотығу және қалпына келтіру жағдайының өзара іс-қимыл аймақтары; 12-стратиграфиялық шекаралар (а -- сенімді, б -- болжамды). 1gd-төменгі Пермь шөгінділері (ай свитасы бар тұрғындар); C2 - 3dg -- орташа-жоғарғы карбонның өнімді (Жезқазған) қалыңдығы; С1п -- төменгі карбон шөгінділері (Намюр қабаты).
Қазақстанда қазіргі уақытта мыс қорлары мен өндіру теңгеріміндегі басты өнеркәсіптік мән Жезқазған өңірінің мыс құмтазықтарының стратиформды кен орындарына тиесілі, олардың үлесіне жалпы барланған қорлардың 51,0% тиесілі. Сондай-ақ мыс-порфир (26,5 %) және мыс-мырыш (14,5 %) кен орындары жетекші орынға ие. Екінші дәрежелі рөлді кварц-сульфидті (6,8 %) және скарн (1,1 %) кен орындары атқарады.
2. Кенорын геологисы
Жезқазған кен орны Жезқазған синклиналінің оңтүстік бөлігінде орналасқан және қуаты 630-680 М. (стратиграфиялық колонканы қараңыз) кенді қалыңдығын құрайтын Тасқұдық және Жезқазған свиттеріне ұштастырылған. Кенді қабаттар негізінен орташа түйіршікті полимиктік құмтас және қызыл түсті ұсақ түйіршікті құмтас және алевролиттер ырғақты кезектесіп тұрады. Конгломераттар, аргиллиттер және кремнийлер қабықтары бағынышты мәнге ие. Алевролиттер мен аргиллиттер негізінен тек Тасқұдық көкжиегінде ғана сұр түсті, ал қалған горизонттарда қалыңдықтар жиі қызыл түсті. Құмтастар қабаттарындағы конгломераттардың қабаттары ішкі формациялық және раймундық (формааралық) болып табылады. Бірінші галькада қызыл және жасыл-сұр алевролит бар. Бұл раймондовских конгломератах малта тас тұрады, жақсы окатанных сынықтарын окремненных әктастарды, кремнийлі тақтатас, песчаников, порфиритов, порфиров кварц. Галкалардың көлемі 0,5-2-ден 5-10 см-ге дейін. Өнімді қалыңдықтың қимасында күкіртті құмтұмсықтардың 44 қабатымен (оның ішінде 33 қабат кенденеді) және олармен кезектесетін қызыл түсті жыныстар бар 10 кенді горизонттар бөлінеді. Жезқазған кен орнын барлау мен зерделеудің ұзақ кезеңіне қарамастан оның генезисі пікірталас болып қала береді. Қазіргі уақытта кен орнының шығу тегі туралы үш негізгі гипотезалар бар : 1) гидротермалды, 2) шөгінді, 3) гидрогенды, олардың алғашқы екеуі неғұрлым ықтимал деп саналады. Гидротермалды гипотезаға сәйкес кен орны құмтастарды, конгломераттарды сіңдірген, аллевролиттер мен аргиллиттер экрандар болған терең сынықтар бойынша көтерілген ыстық магматогенді металлды ерітінділердің жыныстарына әсер ету нәтижесінде пайда болды. Алайда, ана интрузиясының тереңдікте болуы бұрғылау деректерімен расталмаған. Бұдан басқа, гидротермалды теория тұрғысынан кенденудің зоналылығы және кендердің күміс өткізгіштігінің стратификациялануы түсіндірілмейді. Шөгінді гипотезаның жақтаушылары кен орны солтүстік-шығыстан таяз теңіз бассейніне өз суын алып келетін ірі ағын судың Дельта аймағында түзілген деп болжайды. Бұл жағдайларда өзен суында ерітілген түсті металдар тұндырылады. Шөгінді теориясы кен орнының кенденуінің көптеген заңдылықтарын түсіндіреді, сонымен қатар гидротермалды сияқты, сұр түсті жыныстардың қызыл түсті формациялармен байланысын түсіндірмейді. Гидрогенді гипотеза бойынша қызыл түсті шөгінділерде жиналған кен орнының металдары эпигенезе кезінде олардан жер асты суларымен шайылып, содан кейін күкіртсутекті кедергілер аймағында құмтастар қабаттарында қалдырылды. Бірақ Жезқазғанның қызыл түсті шөгінділерінде тіпті металдардың кларктік құрамы анықталмаған, кен затын шаймалаудың қандай да бір белгілері жоқ, сондықтан бұл шөгінділерді сұр кенді құмтұмсықтардың баяу өсуінің бастапқы көзі деп есептеуге негіз жоқ. Кен орнының алаңында кенді қалыңдықтағы жыныстардың жатуы Крест, Тасқұдық-Покровский, Ақши күмбездерінің, Покровка және Анненск синклиналдарының атауымен белгілі екінші ретті қатпарлардың жалпы қанаттары болып табылатын флексур тәрізді иістермен күрделенген. Кен орны шегінде 6 салыстырмалы ірі ( ұзындығы 2-10 км) және 15 аса ұсақ флексуралар мен флексур тәрізді иістер бөлінеді. Барлық флексурлар субмеридионалды, көбінесе солтүстік - шығыс простирленуі бар. Олардың көпшілігі Батыс қанаттарының құлауы және тек төрт Шығыс қабаттарының құлауы бар. Орталық бөліктерде кейбір флексуралар ұсақ (20-30 м дейін амплитудалармен) қозғалу үстіндегі бұзылулармен асқынған. Кен орны ауданының үлкен бөлігінде кенді қабаттың қиғаштарымен ( 3- 120 бұрыштарымен) оңтүстік - батысқа жатумен және тек қана Флексуралар мен Спасск синклиналидің батыс қапталында 70-900 бұрышына дейін тік қабаттардың құлауы сипатталады. Кен орнының Шығыс ( Аннен учаскесі) және оңтүстік қапталында қабаттардың құлау бұрыштары 20-300. Флексур аймағы үшін аса қарқынды жарықшақтылық тән: жарықшақтардың екі түрі бөлінеді: 1) қабаттаумен үндес, 2) өте қатты бөлінетін жарықшақтар және ұсақтау аймақтары . Бірінші типтегі жарықтар әдетте желілі минералдан тұрады ( кальцит, кварц , кен минералдары ). Минералданған жарықтар кенді қалыңдықтағы жарықтардың аз ғана бөлігін құрайды, ал кен материалының саны құмтастарда көмілген кенденумен салыстырғанда аз. Жезқазған кен орнында кендену күкіртті құмтұмсақтар мен кенді қалыңдықтағы конгломераттардың қабаттарына қатаң ұштастырылуымен стратиформдылықпен сипатталады. Кен орнының өзіне тән ерекшелігі оның көп қабаттылығы болып табылады, ол 29 қабаттағы өнеркәсіптік кеннің болуымен, қызыл түсті құмдармен және алевролиттермен ырғақты кезектескен. Кен орнында кенденудің кеңістіктік орналасуында төменде жатқан кен шоғырларына қатысты жоғарыда жатқан горизонттардың кен шоғырларының оңтүстік-батысқа біртіндеп кулиозды ығысуында айқын заңдылық бар,бұл осы бағытта Жезқазған синклиналінде дельт шөгіндісі аймағының орташа және жоғарғы карбонадағы орын ауыстыруымен байланысты. Кен орны шегінде кенденудің оңтүстік шекарасының оңтүстік-батысқа жалпы ығысуы 9 км, ал кенді қабатының ең төменгі шегіне орайластырылған Жыланды тобының кен орындарына қатысты 25 км құрайды. 3-6 горизонттардағы кенді құмтастарда палеодельтаға тек солтүстік - шығыс бұзудан түскен Раман тәрізді галька бар екенін атап өту қажет. Дәл осы горизонттардың қабаттарына кен материалының ең жоғары концентрациясы және кеннің жоғары күміс өткізгіштігі тән. Кенді горизонттардың әрқайсысында кенді жыныстардың (шоғырлардың) бірнеше (беске дейін) қабаттары (бумалары) бар. Әрбір шоғыр бірнеше кенді (2-ден 30-ға дейін ) біріктіреді. 1.01.1987 ж.қорларды Бас есептеу кезінде кен орнында ҚМК жіктеуі бойынша І II және III күрделілік топтарының 391 кен денесі бөлінді. I топтағы ( 39 тел) кен денелерінің үлесіне қорлардың 58,4%, II топтағы (12 тел) кен денелерінің үлесіне - 10,2%, III топтағы (340 тел) - 31,4% келеді. Барлық кен денелері қабаттық түрге жатады. Конфигурациясы бойынша жоспарда 130 таспалы, 144 таспалы және 117 изометриялық кен денелері бөлінеді. Ең ірі кен денелерінің ауданы 5-7 км2, орташа 0,2 - ден 1,0 км2-ге дейін, ұсақ ден 0,2 км2-ге дейін жетеді . Кен денелерінің қуаты 1-3-25-35 м және одан жоғары болады. Ең ірі кен денелері 4-10 км қашықтықта байқалады. Кен орнындағы кен мен металдардың негізгі қорлары 100-400 м тереңдікте шоғырланған, ал ең үлкен тереңдігі 1030 м (Акчий-Спасск учаскесінде) жетеді. Кен денелерінің жер бетіне шығулары кен орнының орталық бөлігінде, Солтүстік және оңтүстік-батыс қапталында болады. Кен денелерінің нақты геологиялық шекаралары жоқ, олардың контурлары сынамалаумен анықталады. Барлық кен орны бойынша кендердің орташа химиялық құрамы бірдей. Құмтастар негізінен кварц пен дала шпаттарынан, кремнийлі - карбонатты цементтен тұрады. Мазмұны ЅіО2 құрайды 64-75%, Al2О3 - 11-14%, Nа2О - 3,8-4,2%, К2О - 1,3-2,1%, Fe - 1-2,5%.Карбонаттардың құрамы ұсақ түйіршікті айырмашылықтардан (6%) орташа және ірі түйіршікті (9-10%) өседі және конгломераттарда ( 28-29%) максимумға жетеді. Кен орындарының кендері аз күкіртті, радиоактивті емес, газды емес, өздігінен жанбайтын, бірақ силикоз қаупі бар (құрамы ЅіО2-60-70%). Кеннің 98% - дан астамы сульфидті болып табылады. Негізгі кен түзуші минералдар халькозин, борнит, халькопирит, галенит, сфалерит болып табылады. Халькозин мен борнит үлесіне мыс қорының 90% - ға жуығы келеді. Екінші дәрежелі және аз таралған-бұл блекл кен, домейкит, альгодонит, өзіндік мыс, өзіндік күміс, бетехтинит. Кенді емес минералдар кварц, кальцит, барит, целестиннен тұрады. Күміс көбінесе сульфидтердің кристалды торларына изоморфты қоспалар түрінде кіреді. Минералдар: галенит-халькопирит - борнит-халькозин. Рений мыс сульфидтерімен байланысты. Оның максималды мазмұны борните орнатылған. Жезқазған кен орнының минералогиялық құрылысының ерекшелігі кен минералдарын аймақтық бөлу болып табылады. Тік және көлденең аймақ бар. Тік зоналдылық қорғасын мен мырыш төменгі горизонттардың ( 6-ші және одан төмен) шоғырында шоғырланатыны, бұл ретте 2-ші кендік горизонттың шоғырында 50% дерлік. Көлденең минералогиялық аймақтылық орталық бөліктерде мысқа бай (халькозин, борнит) сульфидтердің шоғырлануымен сипатталады, орталықтан периферияға кіретін құрамында темір бар сульфидтермен - халькопиритпен, пиритпен сипатталады. Қорғасын кенденуі (мырыш сияқты) жартылай монометалды немесе қорғасын - мырыш кендерімен шоғырлардың халькопиритті флангтеріне жанасатын жиектері бойынша ұсынылған, ішінара ол кешенді кеннің құрамына кіреді. Кен орнының алаңында қорғасынның негізгі бөлігі (шамамен 60%) оның солтүстік қапталында, ал оның шеткі шығыс бөлігіндегі мырыштың 50% - дан астамы Анненский учаскесінде орналасқан. Күмісті таратуда да белгілі бір заңдылықтар бар. Күмістің ең жоғары концентрациясы халькозин, содан кейін халькозин - борнит және борнит кендеріне тән. Халькопиритті күміс аз, қорғасын - мырыш кендерінде одан да аз. Әрбір минералды түрдегі Кендегі әрбір шоғырда күміс мөлшері Мыстың құрамына тікелей тәуелді, яғни мыс мөлшері жоғары болса, күмістің мөлшері жоғары болады. Орташа (3-6) горизонттардың кендеріндегі күмістің ең жоғары құрамы ,орташа құрамы жоғарғы (7-9) горизонттарға, ал ең аз мөлшері төменгі (1-2) горизонттарға тән. Ренийдің жоғары құрамы кен орнының кешенді кендеріне тән. Жезқазған кен орнының пайдалы қазбалары түсті металдар кені болып табылады. Кендегі негізгі пайдалы компоненттер мыс, қорғасын және мырыш болып табылады. Ілеспе компоненттер күміс, рений, кадмий, осмий және күкірт болып табылады, олардың ең құндылығы күміс болып табылады. Жезқазған кенінің технологиялық жағынан төрт өнеркәсіптік түрге бөлінеді: 1) мыс тотыққан ( тотыққан формадағы Мыстың құрамы 20% және одан да көп); 2) мыс сульфидті ( тотыққан Мыстың құрамы 20%-дан кем); 3) кешенді ( мыс-қорғасын, мыс-қорғасын-мырыш, мыс-мырыш); 4) қорғасын-мырыш (қорғасын, мырыш, қорғасын-мырыш). Кен орнында мыс тотыққан кендердің үлесіне теңгерімдік қорлардың 1,8%, мыс сульфидті кендердің үлесіне 86,6%, кешенді кендердің үлесіне 5,5% және қорғасын - мырыш кендерінің үлесіне 6,1% келеді. Негізгі гипергендік мыс минералдары малахит, азурит, хризоколла, куприт, самородтық мыс болып табылады. Кен орны Жыланды тобының және Жаман-Айбат өзінің геологиялық құрылысы ұқсас болып табылады Жезқазған кен орны. Жыланды тобының кен орындарына тән бұзылулар болып табылады. Ең ірілері Орталық Сарыоба көтерілу-солтүстік-шығыс бағыттағы жылжу және Қыпшақпай-Сарыоба кенорындарындағы ендік тастау - жылжу болып табылады. Осы бұзушылықтар бойынша жыныстардың орын ауыстыруының амплитудасы 500 м жетеді. Итауз кен орнында (60-800) кен шоғырларының құлауы. Қалған кен орындарының тау жыныстарының орташа құлау бұрыштары 30-500. Жыланды кен орындары тобының барлық кен денелері ең төменгі (Тасқұдық) горизонтта орналасқан. Жаман-Айбат кен орнында негізгі кен денелері раймундов көкжиегіне ( кен шоғыры 4-1) және тек қана 3,5 және 6 кен шоғырына ұштастырылған . Жаман-Айбат кен орнының шахталық суларының минералдануы Жезқазған кен орнына қарағанда шамамен 3 есе жоғары.
2.1. Қысқаша гидрогеологиялық сипаттама
Кен орнының гидрогеологиялық жағдайы жалпы қолайлы болып табылады. Жыныстардың су ығыстырғыш қасиеттері жарықшақтықтың (70-80м) таралу қарқындылығы мен тереңдігімен және флексур және жарылу бұзылыстары аймақтарында тереңірек анықталады. Жер асты сулары еркін деңгеймен сипатталады. Ұңғымалардың дебиті л сек оныншы үлесті құрайды, сирек 1,5 - 3,4 лсек дейін өседі. Жыныстарды сүзу коэффициенті 0,001-0,61 М тәул, бұзылу аймақтарында-1 мтәул. дейін. бұл жыныстардың төмен сүзу қасиеттерінің куәсі. Кен орны өзара әрекеттесетін тау-кен қазбалары жүйесімен әзірленуде және қазіргі уақытта ауданы 60 км2. болатын жалпы депрессиялық шұңқыр құрылды. Кенді алаңның орталық бөлігіндегі шахталарға суағарлар біртіндеп азаяды,ал кен орнының шеткі бөліктерінің шахталарында ұлғаяды. Ең төменгі су ағындары қысқы кезеңде ( шамамен 2300 м3 сағ) жылына орташа есеппен 2500-2600 м3 сағ, ең жоғарғы - көктемгі қар еру кезінде 3000 м3 сағ.дейін байқалады. Шахталық суларды қалыптастырудың негізгі көздері мыналар болып табылады : жерасты қазбаларының контуры бойынша ағындар; атмосфералық жауын-шашынның инфильтрациясы; депрессиялық шұңқыр шегіндегі табиғи қорлар; тектоникалық сынықтар бойынша ағындар. Жасанды көздерге мыналар жатады: сыртқы көздерден шахталарға берілетін техникалық су; төгінді шахталық сулардың қайтарымды инфильтрациясы. Жер асты суларының жоғары минералдануы бар (2,7 -7,7 гл), тереңдігі минералдануы артады. Суда жеке компоненттердің құрамы: хлор 350 - 6128, сульфаттар 546 -1608, гидрокарбонаттар 195-450, натрий және калий 226-3956, кальций 208-550, магний 30-250 мг л.Жалпы қаттылық 13 -43 мг-эквл, тұрақты - 12-37 мг-эквл, РН =6-8,2 құрайды. Су өте қатты. Аса ластаушы компонент құрамында 0,25 мгл ( ШРК - 0,05 мгл) жететін марганец болып табылады. Жер асты сулары сульфатты агрессивті және коррекциялайтын қасиеттерге ие, суаруға жарамсыз. Шахталық суларды бұру үшін Оңтүстік, Шығыс және Батыс коллекторлар салынды, олар бойынша шахталық сулар тұндырғыштарға түседі, олардан ішінара № 3 ОФ - ға (жылына 5-7 млн.м3) беріледі, ал қалғандары сыйымдылығы 6 млн. м3жылға дейінгі буландырғыш тоғанға түседі. Жылына 9 млн. м3 буландырғыш-екінші тоған жобаланды. Шахталық сулар сондай-ақ қазандықтағы гидрозолды жою үшін, салу жұмыстарын орындау үшін және тау-кен кәсіпорындарының өз мұқтаждарына пайдаланылады ( барлығы жылына 4-5 млн.м3). Кен орнының минералдандырылған жер асты суларының пайдалану қоры тәулігіне 35,9 мың м3 мөлшерінде В санаты бойынша бағаланады.
2.2. Қысқаша инженерлік-геологиялық сипаттама кен орындары және оның тау-кен-геологиялық жағдайлары пайдалану
Жезқазған кен орнының тау жыныстарының массиві оның геологиялық-құрылымдық жағдайларымен негізделген ерекше тау-геологиялық жағдайлармен сипатталады. Оларға жатады: - жазық, әлсіз, жер бедері; - желдену аймағының нашар дамуы; - қуаты және физика-механикалық қасиеттері бойынша әр түрлі жыныстарды қайта өңдеу; - кен денелерінің қуаты 1-ден 40 м-ге дейін, жыныс аралықтарының қуаты 3-тен 50 м-ге дейін, баланстық кендену тереңдігі 700 м-ге дейін кенденудің көп деңгейлі кенденуі; - арнайы инженерлік тау-техникалық жағдай жасайтын, өндірілген кеңістік қуысының үлкен көлемінің болуы; - аудан сейсмикаланбаған, көшкіндер мен сел ағындарының пайда болу мүмкіндігі алынып тасталады. Игерудің инженерлік-геологиялық жағдайларының күрделілігі бойынша кен орны күрделілігі орташа санатқа жатады. Кенді қалыңдығының жыныстары келесі физикалық-механикалық қасиеттермен сипатталады: - Жыныстардың барлық түрлері үшін тығыздығы Y0 = 2,65 гсм3; көлемді салмағы d= 2,62 г см3; кеуектілігі П= 2,5%; табиғи ылғалдылығы W = 0,3%; ішкі үйкеліс бұрышы F = 350 - Қызыл түсті аргиллиттер және алевролиттер аз абразивті (А= 3 мг), орташа бекініс (Рк = 800 МПа). - Орташа абразивтіліктен ( А= 40 мг) жоғары кенді және кенсіз құмдақ, күшті ( Рк = 2300 МПа). - Орташа абразивті конгломераттар (А = 26 мг), күшті (ҚР = 1500 МПа. Профессор Протодьяконов шкаласы бойынша бекініс коэффициенттері 10-16 құмтас, алевролиттер мен аргиллиттер 5-7, 8-10 конгломераттар үшін құрайды. Бір осьтік қысу (Gс) және созылу (Gр), ілінісу ( С) кезіндегі беріктік шегінің мәні, сыну ( Кхр) және т.б. коэффициенттері жыныстардың негізгі типтері жату тереңдігіне (Н), құрылымдық орналасқан жеріне байланысты және кең шектерде ауытқиды. Кен сыйысатын жыныстарды инженерлік-геологиялық бағалау кезінде ылғалды кеніш ауасы мен кеніш суларының әсерінен тау-кен қазбаларының жалаңаштарындағы алевролиттер мен аргиллиттердің тез бүлінуін ескеру қажет, бұл олардың көтергіш қабілетін жоғалтуға әкеп соғады. Кен орындары мен жыныстары бақыланбайды. Кен орны газды, радиоактивті болып табылмайды. Кендердегі жалпы күкірттің мөлшері 0,90% - дан аспайды, бұл жер асты өрттерінің пайда болу мүмкіндігін болдырмайды. Бос кремнеземнің мөлшері жоғары (49,5-76,2%), бұл өңдеу кезінде силикоз қаупі бар жағдайды жасайды. Әлсіреу беттеріне жарықтар, жыныстардың контактілері, ұсақтау аймақтары жатады. Әлсіреу аймақтарына флексуралар мен желдену қабығы жатады. Тау-кен қазбаларында шатыр жыныстарының құлауының әртүрлі геомеханикалық құбылыстары, ұстап тұратын кентіректердің бұзылуы, 400 м төмен тереңдікте тау-кен соққылары байқалады. Тау-кен қазбалары қабырғаларының бұзылуының ең көп таралған түрі-түсіру жарықтары бойынша болатын қабыршақтану болып табылады. Демеуші кентіректер үшін көлбеу беттерге жылжу, блоктарды жыртып жаншу, блоктардың шығуымен кесу тән. Кен орнын игеру ашық және жер асты тәсілдерімен жүргізіледі. Кен орнын карьерлермен қазу кезінде кемерлер биіктігі 10-15 м болатын параллельді және көлденең кіру жүйелері қолданылады. Қазудың жер асты тәсілі кезінде өздігінен жүретін жабдықты пайдалана отырып, жүйелер; панельді-бағаналы, камералы-бағаналы және өңделген кеңістік салынған жүйе қолданылады. Қазіргі уақытта кендердің бұрын есептен шығарылған қорларын (ысыраптан қайтару) жыныстардың жатыс қалыңдығын құлатумен және өңделген кеңістікті өтеумен әр түрлі өңдеу жүйелерімен қайталама өңдеу кеңінен қолданылады.
2.3. Пайдалы қазбалар
Жезқазған кен ауданының шегінде өте ірі мыс және полиметалл кен орындары, асбест, қоңыр көмірдің ірі кен орындары, марганец, темір кен орындары, Кобальт және никель, алтын, сирек металдар мен тас тұздың кен білінуі, сондай-ақ жер асты суларының кен орындары орналасқан. Пайдалы қазбалар ауданда белгілі барлық геологиялық формациялармен байланысты. Ауданда ең көп халық шаруашылығы маңызы түсті металдар кендері бар, олардың ішінде мыстың басты рөлі бар. Өнеркәсіптік мыс кенденуі жоғарғы палеозойдың сұр түсті құмда ғана кездеседі. Ірі игерілетін Жезқазған кен орнынан басқа, одан солтүстікке қарай 25 км жерде Итауз кен орны әзірленуде және кезекте Сарыоба, Қыпшақпай кен орындарын игеру. Жыланды кен орындарының Қарашошақ тобы, ал Жезқазған синклиналы шегінен тыс, бірақ Жезқазған ойпатының шегінде (Жезқазған қаласынан оңтүстікке қарай 80 км) Жаман-Айбат кен орнында кеніштің құрылысы басталды. Жезден басқа Жезқазған және Жаман-Айбат кенорындарында өнеркәсіптік қорғасын-мырыш кенденуі бар. Ауданның барлық кен орындарының мыс кендері кен құндылығының елеулі бөлігін құрайтын күміс пен ренийден тұрады. Жоғарғы девонның қызыл түсті шөгінділерімен Жезді марганец және жақсы-Котр кен орындары байланысты, тиісінше Жезқазған қаласынан солтүстік-батысқа қарай 40 және 115 км қашықтықта орналасқан. Эскулиндік күмбездегі Шайтантас массивінің серпентиниттерінің желденуі кобальт пен никельдің кен білінуі және хризотил - асбест көріністері байланысты. Ақмола синклиналінде Кеңгір свитасының төменгі бөлігіне родусит-асбест өнеркәсіптік кен орны ұштастырылды. Протерозой метаморфикалық қалыңдықтармен темір кварциттердің (Балбраун, Керегетас және т. б.) кен орындары байланысты . Тас тұзының кен орны (скв. Ю-30, Ю-31 және т. б.) Құрылыс қиыршық тас материалы ретінде Шайтантас массивінің гранодиориті, Жезқазған кен орнының құм тастары қолданылады. Кайнозой шөгінділерінде құм және қиыршық тас кен орындары, кірпіштік және отқа төзімді саздың шағын кен орындары бар. Құрғақ климат жағдайында жер асты сулары ерекше маңызға ие. Жер асты суларының негізгі қорлары Эскулин, Айдос, Үйтас, Жанай, Үртақағыл , Аяқққағыл және т.б. құрылымдарда шоғырланған. Олардың төртеуі бірінші болып су бөгеттері салынды және пайдаланылуда.
3. Жобаланатын геологиялық барлау жұмыстарының әдістемесі мен көлемі
3.1. Қабылданған барлау әдістемесін негіздеу
Барлау ұңғымалары желісінің геометриясы және тығыздығы. Кен орнын барлау әдістемесін таңдау оның келесі ерекшеліктерімен негізделген: а) кенденудің стратификацияланған сипаты, кен шоғырларының көп қабатты құрылымы; б) плащ тәрізді, таспа тәрізді, изометриялық, таспалы пішіндегі плащ тәрізді кен денелері, КСРО ГКЗ классификациясы бойынша кен денелерінің I, II, III тобының әр түрлі горизонттарындағы олардың бағдарлануын ажырата отырып,; в) кен орнының негізгі қорларын шоғырландыратын кен денелерінің көлденең немесе сәл көлбеу жатуы; г) пайдалы компоненттердің құрамын және кен денелерінің қуатын өлшеуде нақты заңдылықтардың болмауы; д) кен шоғырларының салыстырмалы үлкен тереңдігі; е) кен денелерінің көпшілігінің соқыр жатуы Аталған ерекшеліктерге сәйкес кен орнын барлау өнімді қалыңдықтың барлық қуатына бұрғыланған Тік бұрғылау ұңғымаларымен жүзеге асырылады. Кен денелерінің шығуында үлкен көлемде жыралар өтеді. Ұңғымалар ромбалық желі бойынша бұрғыланады,ол әртүрлі бағыттар бойынша кен денелері туралы ең көп ақпарат алуға мүмкіндік береді және 3-4 бағыт бойынша разрездерді жасауды қамтамасыз етеді. Жезқазған кен орнында күрделілік тобына, кендену түріне, кен денелерінің құрылымдық жағдайы мен морфологиялық ерекшеліктеріне байланысты қабылданған барлау ұңғымаларының ромбалық желісі оның әртүрлі тығыздығы кезінде баланстық қорлардың келесі барлануын алуға мүмкіндік береді: а) 300 х 300 м.С1 санаты - тұйық контурда және оның аспа аймағында көлемі бойынша ірі және орташа (I, II топтағы) кен денелері бар мыс кендену алаңдарында. С2 санаты - теңгерімдік кендерге қойылатын кондициялық талаптарға жауап беретін кендену ұңғымаларымен ашылуының барлық басқа жағдайларында; б) 150 х 150 м.В санаты - ірі және орта көлемді бірыңғай кен денелерінде флексура аймағынан тыс мыс кендену алаңдарындағы тұйық контурларда. С1 санаты В санатындағы қорларға арналған аспаның контурларында-тұйық контурларда және флексуралармен асқынған учаскелердегі олардың аспаларында, кешенді және қорғасын кендері бар алаңдарда-кемінде үш ұңғымамен тексерілген ленталы және ленталы тәрізді кен денелерінде; в) 75 х 75 М.А санаты - флексур аймағынан тыс мыс кендену алаңдарындағы тұйық контурларда. В санаты - мыс кендену учаскелеріндегі тұйық контурлардағы осы сорттардың бірі ұсынған кешенді және қорғасын-мырыш кендерінің алаңдарындағы тұйық контурлардағы флексуралармен күрделенген. С1 санаты-кендердің әр түрлі түрлерінің (мыс, кешенді, қорғасын-мырыш) кезектесуімен ұсынылған кен денелерінің учаскелерінде, А және В санаттарындағы запастарға түйіскен аспада үш және одан да көп ұңғымалармен тексерілген тар кен денелерінде. Егжей-тегжейлі барлау сатысы. Жезқазған кен орнын егжей - тегжейлі барлау екі қабылдауда жүзеге асырылады: а) алдын ала барлаудың барлау желісін 150 м дейін қоюландыру, бұл в санаты бойынша құрлысішілік алаңдағы қорларды ескеруге мүмкіндік береді; б) құрлықішілік алаңдағы қорларды жалға алу санатына жатқызуға мүмкіндік беретін желіні одан әрі 75 м дейін қоюландыру. Тау-кен жұмыстары мен игеруді болжайтын кен орнының көрінеу перспективалы алаңдарында 150 метрлік желі бойынша барлау іздестіру және алдын ала барлау сатысынан өтіп, бірінші кезең ретінде жүзеге асырылады (Жезқазған орталық кен алаңының көптеген учаскелері). Жезқазған жағдайында 150 метрлік желі бойынша барлау тау-кен өндіру кәсіпорнын жобалаумен байланысты барлық негізгі міндеттерді шешуді әрдайым қамтамасыз етпейді. Көрші ұңғымалар қималарының қатты бұзылған, тектоникалық қатынаста, кен орнының 150 метр торындағы учаскелерінде өзара байланыстырылуы жиі қиындайды. Осылайша, қарастырылатын барлау желісі Жезқазған жағдайында алдын ала барлаудан егжей-тегжейлі барлауға өтпелі мәнге ие. Үлес салмағы бойынша да, өзінің маңыздылығы бойынша да кен орнын пайдалану үшін ерекше маңызды орынды Жезқазған қаласында 75 метрлік желі бойынша егжей-тегжейлі барлау алады, ол мәні бойынша пайдалану барлауына көшу немесе тіпті оны ауыстыратын болады. Жезқазғандағы егжей-тегжейлі барлаудың мұндай мәні: біріншіден, егжей-тегжейлі барлау деректері бойынша есепке алынатын қорлардың жоғары шынайылығына және екіншіден, мұнда Қолданылатын кен орнын ашу, дайындау және пайдалану жүйесі, дайындық Тау-кен жұмыстарын жүргізу процесінде ашылатын кен денелерінің негізгі параметрлерін (қуаты мен құрамын) және қорларын нақтылау мүмкіндігін іс жүзінде жоққа шығаратын қорлардың жоғары сенімділігіне байланысты. Жезқазғандағы кен денелерінің басым көпшілігі 10-150 аспайтын төмендеу бұрыштары бар. Құлаудың тік бұрыштары флексурлық қисықтардың салыстырмалы тар аймақтарында орын алады. Сондықтан ұңғымалардың негізгі массасы тігінен беріледі. Жер үсті құрылыстары, тау-кен жұмыстары және басқа да факторлар жер топографиясының ықпалымен байланысты. Барлаудың ерте кезеңдерінде флексурлы аймақтардағы ұңғымалардың біршама аз мөлшері горизонтқа 60-800 бұрышымен көлбеу болды. Ұңғымалардың құрылымы. Барлау ұңғымаларының конструкциясы жалпы қарапайым және ұңғыманың тереңдігіне байланысты бірнеше түрі өзгерді (1-кесте).
1-кесте.Ұңғымалар конструкциясы
Ұңғымалар тобы
Тереңдік интервалы, м
Диаметр, мм
Тереңдігі 150 м дейінгі ұңғымалардың I тобы
0-5
5-10
150
110
Тереңдігі 300 м дейінгі ұңғымалар II тобы
0-5
5-300
150
110
Тереңдігі 500 м дейінгі ұңғымалардың III тобы
0-10
10-500
150
110
Тереңдігі 700 м дейінгі ұңғымалар тобы
0-10
10-300
300-700
168
130
110
V Тереңдігі 1000 м дейінгі ұңғымалар тобы
0-20
20-300
300-800
800-1000
219
150
110
91
Тереңдігі 1200 м дейінгі ұңғымалар тобы
0-20
20-300
300-700
700-1200
219
168
130
110
Ұңғымалардың қабырғаларын диаметрі 108-89 мм шегендеу құбырларымен бекіту барлық ұңғымаларда әртүрлі шөгінділердің жабылуына дейін 0-20 м аралықтарда жүргізіледі, ал тереңдігі 500 м дейінгі ұңғымаларда шегендеу арақашықтығы 60-80 м жетеді, Ұңғымаларды бұрғылаудың негізгі диаметрі 59 мм. Флексурлы аймақтарда ұңғыманы бұрғылау диаметрі 76 мм тең қосымша (апаттық) диаметрі 59 мм болуы үшін қолданылады. Әрбір бұрғыланған ұңғыманың тереңдігі ұңғыманы жабу кезінде бақылау өлшеумен тексеріледі, ұңғыманы жабу тиісті актімен ресімделеді. Бұрғылау журналдары мен бақылау өлшемдері бойынша ұңғыманың тереңдігі арасындағы алшақтық, жекелеген жағдайларда 0,3-0,5 м аспайды. Барлық ұңғымалар өсірілетін шоғырлардың төселетін қызыл түсті жыныстарына дейін өтеді, жобалық және нақты тереңдігі арасындағы айырмашылық + 1,0% - ды, салыстырмалы немесе 5 м-ге жуық абсолюттік құрайды. Жезқазған кен орны жағдайында Ұңғымаларды бұрғылау кезінде керннің шығуы-өте жоғары және 80-ден 100% - ға дейін ауытқиды. Керн шығуының төмен пайызы қызыл түсті тұқымдарға тиесілі. Үңгілеу тереңдігі және үңгілеу аралықтары бойынша Керн шығуы бұрғылау журналында және Керн жайылған кезде заттаңбаларда белгіленеді. Ұңғыманың кернін сипаттау кезінде техник-геолог өлшеу арқылы көрсетілген аралықтарды және үңгілеу мен Керн шығысын тексереді.
3.2. Барлаудың техникалық құралдары
Ұңғымаларды бұрғылау мемлекеттік желіден электр қозғалтқышының жетегі бар ЗИФ-650М жылжымалы, жартылай жолдарда орнатылған (жылытылған) қондырғылармен жүзеге асырылады.Техникалық сипаттама 3.2-кестеде келтірілген. Көтеру операциялары МЗ-5080 жартылай автоматты элеваторларының, МРУГУ-1620 діңгегінің көмегімен орындалады. Бұрғылау құбырларын бұрау және бұрау РТ-1200 құбыр айырғыштың көмегімен жүзеге асырылады.
2-кесте Техникалық сипаттама
Бұрғылау агрегатының түрі
ЗИФ-650М
Ұңғыманың соңғы диаметрі кезінде бұрғылау тереңдігі м, мм:
93
59
650
800
Ұңғыманың бастапқы диаметрі, мм
200
Бұрғылау бұрышы, градус
90-60
Айналғыш:
түрі
айналу жиілігі, айнмин
шпиндельді
87, 118, 254, 340, 576, 800
Шпиндельдің өту тесігінің диаметрі, мм
68
Бұрғылау құбырларының диаметрі, мм
42, 50
Құралды беру
поршенді, гидравликалық
Беру жолының ұзындығы, мм
500
Максималды беру жылдамдығы, ммин
төмен
жоғары
1,28
4,41
Максималды беру күші, кН
80
Ұңғымаларды бұрғылау кезінде бұзылу өнімдерін жою және жынысты бұзатын құралды салқындату үшін барлық қондырғыларда НБ-12040 бұрғылау сорғылары қолданылады. Барлық бұрғылау қондырғылары қажетті құрал-жабдықтармен жабдықталған. Бұрғылау құбырларын тасымалдау және сақтау үшін металл шаналар, көмір мен жанар-жағар май материалдарын сақтауға арналған сыйымдылықтар қолданылады. Барлық бұрғылау жабдықтары нүктеден нүктеге к-7700, Т-130 тракторларымен тасымалданады, олар бір мезгілде бұрғылау алаңшаларын жоспарлау және зумпф салу үшін пайдаланылады. Кейбір жағдайларда жуу сұйықтығына, техникалық суға арналған жылжымалы ыдыстар қолданылады. Көмірді, ЖЖМ, жуу сұйықтығын, сондай-ақ бұрғылау снарядын тасымалдауға және сақтауға арналған шана ыдыстары геологиялық барлау партиясының базасында өз күшімен дайындалған. Барлау ұңғымаларын бұрғылау кезінде бұрғылаудың аралас (алмас-қатты балқитын) тәсілі қолданылады. Барлық агрегаттарда Ø 50 мм құрама тегіс ұңғылы снаряд қолданылады, Ø 42 мм муфтозамкалық қосылыстары бар. Жынысты орайтын құрал ретінде Ø 112, 93, 76, 59 мм Алмаз және қатты балқытатын бағаналар қолданылады. Кәдімгі снарядпен бұрғылау кезінде диаметрі 76, 59 мм табиғи алмастан жасалған 01А3 тәж және қатты балқитын тәж тау жыныстарының бұрғылау категориясына байланысты СА -- 4, СА-5 маркаларының диаметрлері қолданылады.
4. Геологиялық барлау жұмыстарының көлемі
Геологиялық барлау жұмыстарының жобасында 75 х 75 м дейін қолданыстағы геологиялық барлау ұңғымалары желісін қоюландыру жолымен кен шоғырларының (кен денелерінің) учаскелерін егжей-тегжейлі барлау көзделеді. Кен орны учаскелерін егжей-тегжейлі барлау барлау желісін қоюландыру өнеркәсіптік кендену контурының таралуы, сорттылығы, олардың саны мен сапасы, сондай-ақ қорлардың өсімін алу туралы нақты ақпарат алу қажеттілігінен туындап отыр. Геологиялық барлау жұмыстары мынадай түрлерге бөлінеді: а) маркшейдерлік жұмыстар; б) бұрғылау жұмыстары; в) геофизикалық жұмыстар; г) байқау; д) зертханалық зерттеулер; е) қорларды есептеу; ж) камералдық жұмыстар. Кезінде топографиялық-геодезиялық жұмыстардағы барлық есептеулер 1942 жылғы координаттар жүйесінде, 3 градусной аймағында, осьтік меридиан 670 30'. Биіктік жүйесі - Балтық. "Қазақмыс" корпорациясының маркшейдерлік негіздері Каспий биіктік жүйесінде жасалғандықтан, қазіргі уақытта барлық биіктік белгілер Каспий жүйесіне ауыстырылды. Кен орнының ауданы I-IV кластағы мемлекеттік триангуляциялық желімен және микротриангуляция пункттерімен жеткілікті қамтамасыз етілген. Геологиялық барлау қазбаларының жоспарлы жағдайын анықтау аналитикалық байланыстыру арқылы тікелей және кері сылау тәсілдерімен жүргізілді. Жезқазған кен орнының учаскелерін егжей-тегжейлі барлауды қамтамасыз ету үшін топо-маркшейдерлік жұмыстардың мынадай түрлері жобаланды: - жобалау ұңғымаларын шығару және түсіру өндірісі үшін уақытша түсіру желісін құру; - жобалық ұңғымаларды жерге шығару; - бұрғыланған ұңғымаларды жоспарлы және биіктік байланыстыру; - далалық жұмыстарды камералдық өңдеу. Топо-маркшейдерлік жұмыстарды жүргізу үшін 2т5к №57392 теодолит пайдаланылады.
Жергілікті жерде жобалық Ұңғымаларды шығару үшін, тірек негіздеу пункттері тығыздығының жеткіліксіздігі бар жерлерде кері сепкіш әдісімен уақытша түсіру желісінің пункттерін қою қажет. Барлығы 16 тармақ қойылады. Бұрғыланған ұңғымаларды жоспарлы байланыстыру (Бөлу-байлау жұмыстары кешені) әдісімен жүргізіледі, бұрғыланған ұңғымаларды биіктік байланыстыру тригонометриялық нивелирлеумен жүргізіледі. Акция учаскесі-Спасск бойынша барлығы 6 ұңғыма байланыстырылады. Барлық бұрғыланған ұңғымалар бойынша каталогқа енгізілетін ұңғыма сағасының координаттары мен биіктік белгілерін есептеу қажет.
4.1. Бұрғылау жұмыстары
Жезқазған кен орны бірқатар учаскелерден тұрады, олардың атаулары мен шекаралары өнеркәсіптік кенденудің таралу алаңының кеңеюіне қарай геологиялық барлау жұмыстарын жүргізу барысында анықталған. Учаскелер арасындағы шекаралар бірнеше шартты сипатта болады. Атап айтқанда, шахталық алаңдардың шекаралары, өйткені олар кен орнының техникалық жобасымен анықталған. Шахталық алаңдар мен учаскелердің шекаралары іс жүзінде сәйкес келмейді. Кен орнында 6 учаске бар: Ақший-Спасский, Анненский, Златоуст, Покро-Солтүстік, Покро-оңтүстік-батыс және крест. Покро-Солтүстік, Златоуст және Кресто учаскелері кен орнының орталық бөлігін құрайды, осы учаскелер қорының едәуір бөлігі қазіргі уақытта өңделді. Ұсынылған жобада толық барлаудың негізгі жобасы болып табылатын, тек Ақши-Спасск кен орнының геологиялық сипаттамасы берілген. Акчий-Спасский учаскесі кен орнының батыс бөлігінде орналасқан және ауданы бойынша (60 км2-ден астам, оның 14 км2-ге жуығы кенді болып табылады) және мұнда шоғырланған қорлар саны бойынша (мыс бойынша 32%) ең ірі болып табылады. Құрылымдық жағынан учаске Жаңай және Кеңгір антиклинальдарының арасындағы ойпатты білдіретін Спасск синклиналиге арналған. Спасская синклиналь учаскесінің оңтүстігінде Жезқазған-Сарысу ойпатынан Ақши күмбезі арқылы бөлінеді. Синклиналидің батыс қанаты оңтүстік бөлігінде 30-500 және солтүстік бөлігінде 50-700 бұрыштарымен шығысқа құлаумен меридионалды созылу поштасына ие. Шығыс қанаты қуыс (5-100) батысқа құлайды және жоғары тәртіптегі қатпарлы құрылымдармен күрделенген. Синклиналь батыстан шығысқа қарай солтүстік-батыс, меридионалды және солтүстік-шығыс бағыттағы 15 сатылы флексурды аймақтармен асқынған, олардың амплитудасы 20-дан 30 м-ге дейін ауытқиды. Сонымен қатар, синклиналидің оңтүстік бөлігі 50-800 бұрышына түсетін Солтүстік-Шығыс простирлеудің үзілу бұзылыстары сериясымен асқынады. Бұл бұзылыстар синклиналды қатарға бөледі 50 м дейін ығысу амплитудасы бар сатылы орналасқан блоктар. Учаскеде 320 кен денелері анықталып, барланған, оның 120-на баланстық қорлар жасалған. Барлық кен денелері алты кен көлденең (5-тен 10-ға дейін) жатыр. Кен денелерінің пішіні - қабаттық. Жоспарда кен денелері әртүрлі формада болады - изометриялардан лентаға дейін. Кен денелерінің көлемдерінде де айтарлықтай тербелістер. Ең ірі денелер, олардың саны шамамен 32% - ды құрайтын учаскенің оңтүстік бөлігінде, ал учаскенің орталық бөлігінде және солтүстік бөлігінде-негізінен ұсақ денелер. Акчий-Спасский учаскесінің кендері негізінен мыспен (98,1%) ұсынылған; кешенді және қорғасын-мырыш кендерінің шектеулі таралуы бар және учаскенің шеткі аумағында дамыған. Учаске шегінде шахта алаңдары орналасқан№ 55, 65, 67, 70, 73-75, Акчий мансабы-Спасский. № 70 шахтаның аумағында жатқан, жеткіліксіз барланған кен денелерін егжей-тегжейлі барлау көзделеді. Жобада 11 блок шегінде АС 9-I шоғырының 9-шы кен қабатының I-ші кен денесін егжей-тегжейлі барлау көзделген. С1 санаты бойынша қорлар бұрын бұрғыланған ұңғылардың деректері негізінде бекітілген. Кен денесі орташа құрамы 1,15% мыс кенімен ұсынылған. Кенденудің таралу контурын, қуатын және құрамын ,сондай-ақ С1 және С2 санаттары бойынша қорлардың өсуін анықтау мақсатында жалпы көлемі 3000 қума метр 6 ұңғыманы ұңғылау жобаланды (3.4-кесте).
3-кесте. Жезқазған кен орнының Ақши-Спасск учаскесін егжей-тегжейлі барлау бойынша бұрғылау жұмыстарының көлемі
Профиль №
Жобалық ұңғымалардың №
Жобалық тереңдігі, м
Кен қабатының жобалық қуаты, м
90
01
470
210
66а
02
475
200
03
470
200
04
545
240
91
05
460
190
67
06
580
250
Барлығы, м
3000
1290
4.2. Геофизикалық жұмыстар
1958 жылға дейін Жезқазғанда ұңғымалардың қисаюын өлшеу Поляков инклинометрінің көмегімен жүргізілді. Бақылау үшін өлшеу бір уақытта бір патронда екі аспапта жүргізілді. 1958 жылдан бастап қисаюды өлшеу каротаждық станцияда орнатылған ИШ-4Т аспабымен жүргізіледі. Нүктесінен бақылау ұңғыманың қисаю, берілген тігінен қабылданды орналастыру арқылы аралықтарын 20 м, ал берілген көлбеу - 10 м. Өлшеулер кезінде тігінен берілген ұңғымаларда кейін ... жалғасы
