Кіріспе
Теледидар туралы айтқанда, оның әр адамның өміріндегі рөлі туралы айту мүмкін емес. Ерте балалық шақтан бастап өмірдің соңғы күндеріне дейін әрқайсымыз белгілі бір әрежеде өмірімізді теледидармен байланыстырамыз.
Сүйікті фильмдер, кинотуындылар, мультфилмдер, мәдени және ойын-сауық бағдарламаларының барлық түрлері, жаңалықтар және басқалары, бұның бәрін теледидар арқылы кез-келген адам оқи алады. Біз теледидар сигналын қабылдаудың белгілі әдістерінің бірін ғана таңдай аламыз. Мұндай үш әдіс бар: дәстүрлі хабар тарату теледидары спутниктік теледидар және кабельді теледидар.
Теледидар тарату.
Телестудиядан алынған сигнал MPEG-2 форматында цифрландырылған және қуатты антеннаның көмегімен ғарышқа байланыс спутнигіне жіберіледі. Бұл өз кезегінде сигналды Жерге жеткізеді. Жердегі қайталаушылар спутниктік сигналдың кодын ашады, оны аналогқа айналдырады, содан кейін күшейтеді және радио жиілігінде таратады. Содан кейін сигнал әдеттегі антеннамен қабылданады және теледидарға коаксиалды кабель арқылы беріледі.
Эфир теледидарын қабылдаудың басты артықшылығы-оның қарапайымдылығы. Теледидарды көру үшін не қажет: теледидар, қарапайым антенна және коаксиалды кабельдің қажетті саны. Кейде теледидарды көру үшін дыбыс деңгейі жақсы болғанда, теледидардың антенналық ұясына шеге салу жеткілікті. Мұндай жүйенің кемшіліктері көп. Мұндай тәсілмен қабылданатын арналар саны, әдетте, тек төртеу немесе бесеу. Сигналдың ЭМ тербеліс түрінде таралуына байланысты, ол кедергілердің әсеріне ұшырайды. Үйдің жанынан өтетін жүк көлігі, көршінің дрельі және т.б. теледидар суретін бұзады. Сондай-ақ, ЭМ толқыны металл құрылымдардан көрінуге қабілетті, олардың саны ұлғаю қасиеті бар, әсіресе үлкен қалаларда (қазандық құбырлары, көтергіш крандар, көп қабатты ғимараттар). Негізгі ТД сигналы теледидарға баратын жолда сол сияқты, бірақ қайта зарарланған, яғни амплитудасы бойынша аз және уақыт бойынша кешіккен көптеген сигналдармен қалыптасады. Нәтижесінде теледидардағы сурет екіге бөлінеді немесе үшке бөлінеді.

Спутниктік теледидар
Бұл құрылымнан теледидар сигналын берудің бастапқы кезеңінің эфирлік теледидарға ұқсас екенін көруге болады. Айырмашылықтар спутниктен сигнал қабылдау сатысында басталады. Сигнал параболалық айналы антеннамен тікелей қабылданады (спутниктік ыдыс). Содан кейін сигнал қабылдағышқа жіберіледі. Ол жердегі қайталағыштың негізгі функцияларын орындайды - декодтау, сандық-аналогтық түрлендіру және күшейту. Ресиверде теледидар сигналын компоненттерге де бөлуге болады: кескін және екі бөлек дыбыстық арна (стерео).
Мұндай жүйенің көптеген артықшылықтары бар. Арналар саны бірнеше ондаған. Радионы бүкіл әлемнен тыңдауға мүмкіндік бар. Теледидар суретінің сапасы жақсырақ, өйткені ешқандай кедергі жоқ. Сигналды теледидар жоқ жерде (таулы жерлерде немесе қайталағыштан алыс жерде) алуға болады. Бірақ спутниктік теледидардың да кемшіліктері бар. Негізгі жетіспеушілік - бұл қажетті жабдықтың бағасы. Сондықтан қарапайым азамат үшін стандартты жиынтық үшін 30-60 мың теңге төлеуге тура келеді. Сонымен қатар, қабылдау антеннасына бірқатар талаптар қойылады: ол аспанның белгілі бір жеріне қарауы керек, қатаң түрде бекітілуі керек, спутниктік антенна жолында көрінетін кедергілер болмауы керек (ғимараттар, ағаштар және т.б.), өлшемдеріне байланысты ол салыстырмалы түрде үлкен кеңістікті алады. Осы талаптарға байланысты, ақы төлеу үшін мамандарды жалдау керек немесе көп уақыт пен жүйке жұмсап, өздігінен табақша орнату қажет.
Кабельдік теледидар
Кабельдік теледидар тұтынушы үшін үлкен мүмкіндіктерді ашады.Кабельді теледидардың жұмыс принципі - әртүрлі көздерден ақпарат жинау, бұл ақпаратты кабель арқылы көптеген абоненттерге өңдеу және беру.
Кабель теледидар жүйесінің негізгі құрауыштарын қарастырайық. Бас станция.
SCTV бас станциясы (ГС) : теледидар және радио хабарларын тарату сигналдарын жоғары сапалы қабылдау және эфир бойынша, оптикалық-талшықты және радиорелелік байланыс желілері бойынша әртүрлі бағыттардан қосымша ақпарат алу үшін; меншікті телевизиялық және ақпараттық бағдарламаларды жасау үшін; аралық жиіліктер жолағында барлық сигналдарды түрлендіру, оларды осы жиіліктерде өңдеу және түзету үшін;
SCTV тарату арналарының жиіліктеріне аралық жиіліктен сигналдарды айырбастау жолымен топтық тракттің жиілік жолағын қалыптастыру үшін;
SCTV тарату желісіне топтық тракт сигналдарын беру үшін; тікелей және кері ақпарат арналарын құру жолымен желі абоненттерімен екі жақты ақпарат алмасу үшін.
Қамту аумағы мен қосылатын ГС абоненттерінің саны бойынша үш класқа бөлінеді: Орталық, тораптық және жергілікті. ГС техникалық сипаттамалары бойынша үш санатқа бөлінеді.
3-санаттағы станциялар шағын желілерде, коттедж кенттерінде, ведомстволық желілерде орнатылады. Мұндай ГС параметрлердің салыстырмалы жұмсақ нормалары орнатылады.
2-ші санатты станциялар ірі желілерде (10 мың абонентке дейін) қолданылады. Мұндай станциялар арналарды айырбастауға мүмкіндік береді, шығыс сигналының неғұрлым жоғары параметрлерін қамтамасыз етеді. Мұндай бас станцияларға "Планар" фирмасының (РФ) СГ24 өндірісі жатады.
Кабельдің үнемді жұмсалуын қамтамасыз ететін СКТВ тарату желісінің ағаш тәріздес схемасы өз құрылымы бойынша ағаштың ұшаршысына ұқсайды. Мұндай жүйе қабылдау станциясын, магистральдық, тарату және абоненттік желілерді, сондай-ақ абоненттік бұруларды қамтиды.
Кезінде тарамдалған құру тарату желісін СКТВ бас станциясының (ГС) әрбір абонентке төселеді арнайы кабель, ол бойынша ұйымдастырылады передача ТВ сигналдарды бірнеше бағдарламалар. Мұндай құрылымның айқын кемшілігі кабельді тиімсіз пайдалану болып табылады.
Абоненттер арасында екі жақты алмасуды ұйымдастыру үшін ТВ сигналдарын таратудың сақиналы схемасы бар жүйе қолданылуы мүмкін. Бұл жағдайда магистральды кәбіл сақиналы трассамен төселеді , яғни кабельдің кіруі мен шығысы ГС-ке басталады. Бұл ретте бір магистралдық кабель екі жақты байланысты ұйымдастыру үшін пайдаланылуы мүмкін.

Кері байланыс
Жалпы жағдайда SCVT құрудың барлық нұсқалары келесі негізгі элементтерден тұрады: теледидар қабылдайтын антенналар мен антенна күшейткіштері, тақырыптар, оның ішінде күшейткіштер, түрлендіргіштер және антенналар қабылдаған сигналдарды өңдеуге және оларды магистральдық, кабельдік магистральдық және тарату желілеріне жеткізуге қажетті басқа да элементтерден тұрады. магистральдық кабель желілеріндегі тозуды қалпына келтіретін және олардың жиілік сипаттамаларын түзейтін негізгі күшейткіштер, тармақтау, әдетте пассивті, құрылғыларды қамтамасыз етеді магистральдық желілердің тармақталуы және оларға қосылатын кабельдік желілерді, сонымен қатар тиісті күшейткіштерді қоса, үй тарату желілері. Сонымен қатар, оларда автоматты құрылғыларды қолдануға болады, олар резервтік күшейту жабдықтарын қосуды қамтамасыз етеді және жүйе, кодтау және декодтау, коммутация және басқа құрылғылар арқылы берілетін теледидарлық сигналдардың тұрақтылығын арттырады.

SCTV құрылымы, негізінен, осы жүйенің құрамына кіретін басқа құрылымдарға қатысты антенна құрылымы мен басы орнатылатын ғимараттың немесе ғимараттың орналасуымен анықталады. Әдетте, олар жүйеге кіретін және жүктеме орталығына мүмкіндігінше жақын орналасқандардың бірін таңдауға тырысады. Кейбір жағдайларда күшті жаңғырық сигналдарымен күресу үшін жүйеде жоғары деңгейден біршама төмен ғимараттарға қабылдау антенналарын орнату қажет.
SCTV қамту аймағы қолданыстағы немесе жоспарланған жерасты инженерлік желілері арқылы магистральдық желілерді ұтымды және үнемді түрде салуға болатын тұрғын және қоғамдық ғимараттарды қамтиды.
Кабельді теледидарды қабылдау жүйесінің кабельдік желілері қажет болған жағдайда оларды көбейтуге болатындай етіп жасалады, сонымен қатар бірнеше жүйені бір үлкен жүйеге біріктіруге болады.
SCTV құрудың әртүрлі нұсқаларына қойылатын негізгі талаптар мыналар: теледидар сигналдарын антенналарды қабылдаудан теледидар кірістеріне беру кезінде олардың мүмкін болатын минималды ажыратылуы және бұрмалануы, сенімді жұмыс, құрылыстың және пайдаланудың минималды құны.
Әдетте, әр нақты SCTV схемасын әзірлеу кезінде, олар мүмкін болған кезде (қолданыстағы немесе жоспарланған коммуникациялар құрылысына байланысты) оны орталықтан шеткеріге магистральдық сызықтар төсеу арқылы радиалды сызыққа жақындатуға тырысады.
SKTV желілерін салудың бірқатар қоғамдық схемаларының арасында екі жақты ақпарат көлемін шектеу үшін рингтік жүйелер қолданылады.
Көбінесе ақпарат тек бір корреспонденттен екіншісіне ғана емес, керісінше берілуі мүмкін жағдайлар кездеседі. Мұндай жағдайларда кері бағыттағы ақпараттарды бағыттау бағыты бойынша жіберілетін хабарлардың ықтималдығын едәуір арттыру үшін пайдалануға болады, ал екі арнаның (тікелей және кері) екі бағытта (дуплексті байланыс) және әрқайсысының өткізу қабілетінің бір бөлігінде болуы мүмкін. Сенімділікті арттыруға арналған қосымша мәліметтерді тарату үшін пайдаланылатын арналар.
Дискретті арнада кері байланыс жүйесін қолданудың әртүрлі тәсілдері бар. Әдетте олар екі түрге бөлінеді: ақпараттық кері байланысы бар жүйелер және басқарылатын кері байланыс жүйелері. Ақпаратты кері байланысы бар жүйелер деп хабарлама алынған пішін туралы қабылдағыш құрылғыдан таратқышқа ақпарат келетін жүйелер деп аталады.
Берілген ақпарат негізінде таратушы құрылғы хабарлама жіберу процесінде белгілі бір өзгерістер жасай алады; мысалы, қате қабылданған хабарлама сегменттерін қайталаңыз, қолданылған кодты өзгертіңіз (сәйкес шартты сигналды алдын-ала беру және оның қабылданғанына көз жеткізу арқылы) немесе егер арнаның жағдайы жақсарғанға дейін беруді мүлдем тоқтатыңыз.
Бақылау кері байланысы бар жүйелерде қабылданған сигналды талдау негізінде қабылдау құрылғысы қайталау, беру әдісін өзгерту, байланысты уақытша тоқтату және т.б. қажеттілігі туралы шешім қабылдайды. және бұйрықты таратушы құрылғыға береді. Кері байланысты қолданудың аралас әдістері де мүмкін, егер кейбір жағдайларда қабылдау құрылғысында кері арнада алынған ақпарат негізінде шешім қабылданса.
Ақпараттық кері байланыстың қарапайым әдісі - толық кері тексеру және қайталау әдісі (OPP).
Бұл жағдайда алынған сигнал толығымен таратушы құрылғыға жеткізіледі, мұнда қабылданған кодтардың әрбір комбинациясы жіберілгенімен тексеріледі. Егер олар сәйкес келмесе, таратушы құрылғы қате алынған ақпаратты өшіру үшін сигнал береді, содан кейін қажетті комбинацияны қайталайды. Өшіру сигналы ретінде хабарламаны беру кезінде пайдаланылмайтын арнайы код тіркемесі қолданылады.

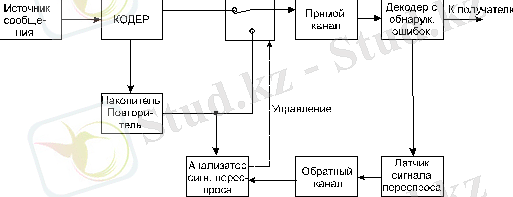

Мұндай жүйенің функционалды диаграммасы 1-суретте көрсетілген.

1-сурет - Ақпараттық кері байланыс жүйесі.
Көп жағдайда бұл дуплексті жүйелер, яғни. олардағы ақпарат екі бағытта да беріледі. Кодтағышта жіберілген хабарлама кодпен кодталады, бұл арнада орын алған қателерді анықтауға мүмкіндік береді. Алынған код блогы қателерді анықтаумен шешіледі. Егер қателер табылмаса, шифрланған сигнал алушыға хабарлама сегментін жібереді. Егер қателер табылса, құрылғы қабылданбайды және қайтару арнасы арқылы арнайы жауап алу сигналы жіберіледі. Жауап беру сигналын қабылдау қабылданбаған блоктың қайталануына себеп болады, ол осы мақсатта қайталауыш диск жетегінде сақтаулы, оны қайтару арнасында сұрау салынбаған келесі код жиынтығы алынғанға дейін сақтайды.

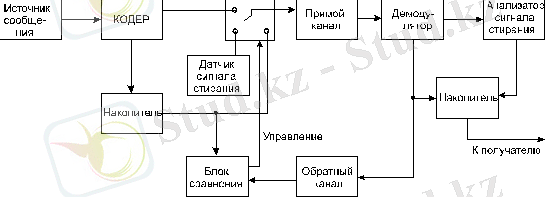

2-сурет - Кері байланыс бақылау жүйесі.
Жүйені сипаттайтын негізгі параметрлер қателіктің балама ықтималдығы және ақпаратты беру жылдамдығы болып табылады.
SLD жүйесінің басты артықшылығы - декодтау құрылғысын құрастырудың қарапайымдылығы.
Бақылаудың кері байланысы жүйесі айнымалы қателік ықтималдығы бар арналарда өте тиімді, яғни 1-ге жақын болады, яғни. арнаның өткізу қабілеттілігі нөлге дейін төмендейді, жүйе үнемі сұрау режимінде, бірақ жақсы коды бар болса, жалған ақпарат іс жүзінде алынбайды. Қателіктің ықтималдығы төмендеген сайын, берілу жылдамдығы жоғарылайды және ықтималдылық берілген деңгейде қалады. Осылайша, SLD жүйесі арнаның күйіне бейімделеді (бейімделеді), оны әр күйінде мүмкіндігінше қолданады.
SCTV-ді әзірлеу кезінде теледидарлық бағдарламалардың радио сигналдарын, KTV станциясынан абоненттерге және абоненттерден станцияға бағытта берілетін жүйелік сигналдарды орналастыру үшін жиілік диапазонын таңдау қажет. 3-суретте отандық KTV 300 сериялы жабдықта қолданылатын жиілік диапазондарының біреуі көрсетілген .. K2 48 ... 300 МГц жиілік диапазонының бөлігі 28 радиоарнаны (12 стандартты тарату және 16 арнайы арна) ұйымдастыруға арналған, онда радио сигналдар бүйірге беріледі. жазылушылар. Онымен салыстырмалы түрде тар ... 40 МГц жиілік диапазоны тарату желісі бойынша абонентке жіберілетін КТВ станциясының жүйелік сигналдары үшін сақталған. 25 МГц (fn = 5 МГц-тен fV = 30 МГц-ке дейін) ені бар K1 жиілік диапазоны тарату желісі арқылы KTV станциясына жіберілетін жүйеішілік сигналдарға арналған. Оларды тарату жүйесіне кіретін кез-келген жерде жасауға болады, мысалы: абоненттің жәшігі, DLS сплиттері, үйдегі күшейткіш немесе үйге кіру нүктесі, магистральды жалғастырғыш, желілік (магистральдық және ішкі) күшейткіш.

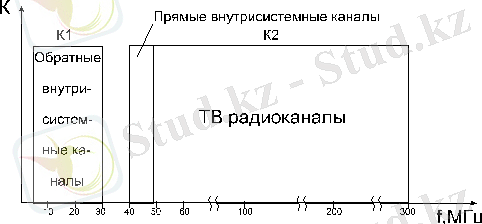

3-сурет - Сигналдардың жиілікті таралуы және екі бағытты SCTV.
Әлбетте, бірінші және екінші жиілік диапазондарына жататын сигналдар, сондай-ақ үшінші жолақтың сигналдары таратушы желінің радиожиілік кабелі арқылы бір уақытта, бірақ қарама-қарсы бағытта беріледі. Бұл үшін арнайы екі жақты күшейткіштер қажет. SKTV тарату желісінде тікелей және кері сигналдарды таратудың мысалы 4-суретте көрсетілген. Тікелей тік сигнал сигналды бағыттағы радио-теледидар мен жүйелік сигналдарды қамтиды, 40 ... 300 МГц жиілік жолағын алады, UM1 және UM3 күшейткіштері арқылы магистральдық және қосалқы магистральдық желі арқылы өтеді. Urev Urev см-нің кері сигналдары тарату желісінің негізгі және ішкі магистральдық сызығындағы әртүрлі нүктелерде пайда болатын, кері бағыттағы жүйелік сигналдардан тұрады, 5 ... 30 МГц жиілік жолағын алады, UM4 және UM2 күшейткіштері арқылы сол сызықтардың U U обресін құрайды. Қателіктерге жол бермеу үшін бөлу кезінде пайда болған барлық кері байланыс сигналдары, соның ішінде тарату кезінде пайда болған Урев және Урев см 5 ... 30 МГц жолағында тағайындалған жиілікте беріледі, сондықтан олардың арасында хабарламалар таратылмайды .

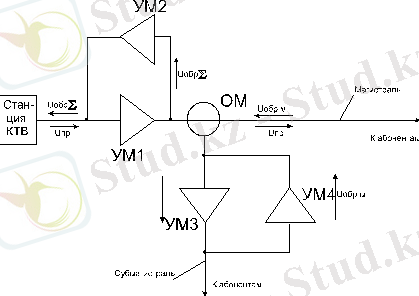

4-сурет - Кері байланыс арналары бар SKTV жүйесі.
KTV станциясында U сигналы 5 ... 30 МГц жиіліктерін беретін диапазонды - сүзгі арқылы бөлінеді және қарама-қарсы бағытта жіберілген барлық хабарламалардың сигналдарын шығаратын арнайы декодтау (өңдеу) құрылғысына беріледі. Содан кейін бұл хабарламалар адресатқа жіберіледі, мысалы, бақылау құрылғысы, тарату желісінің күшейткіштерінің параметрлері үшін.
300 сериялы жабдық - бұл екі жақты SCTV, онда GSM сигналдарын абонентке 40 ... 300 МГц диапазонында беруден басқа, сигналдар 5-26 МГц диапазонында қарама-қарсы бағытта беріледі.
300 сериялы қайтару арнасының негізінде отандық SCTV-де алғаш рет желінің күйін диагностикалаудың және жабдықтың параметрлерін бақылаудың автоматтандырылған жүйесі (SDK) құрылады, ол SCTV-дегі ақауларды жедел анықтауға, пайдалану шығындарын азайтуға арналған. KFOR құрамына диагностикалық жабдықтың телебақылау қондырғысы және басты, телекорреспонденттерді, желілік күшейткіштерді және т.б. басқаруға арналған жаңадан жасалған жабдықтар кіреді. Телебақылау қондырғысы 1000-нан астам құрылғылардың күйі мен параметрлерін бақылауға мүмкіндік береді.
KFOR тақырыптар мен барлық негізгі және үй күшейткіштерінің жұмысына орталықтан қашықтан бақылауды қамтамасыз етеді және иерархиялық негізде құрылған.
Негізгі станция жабдығына осы GS кабеліне қосылған барлық жүйелермен сигнал алмасу үшін SKTV кабелінің алға және кері арналарына шығатын GS контроллері кіреді. Контроллерде микро-компьютер қолданылады.
Кері байланыс арнасын SKTV-ге енгізу және оның негізінде қашықтан басқару жүйесі ... жалғасы
