Кіріспе
Қалыпты жарық ортасын құру үшін әр түрлі жарықтандыру қолданылады.
Табиғи жарықтандыру - бөлмелерді сыртқы қоршайтын құрылымдардағы жарық ойықтары арқылы көретін аспан жарығымен (тік немесе шағылған) жарықтандыру. Адамдар тұрақты болатын бөлмелерде, қағида бойынша, табиғи жарықтандыру болуға тиіс.
Табиғи жарықтандырусыз ғимараттар мен құрылыстарды жобалауға белгіленген тәртіпте бекітілген құрылыстық нормалар, өнеркәсіптің жекеленген салаларының ғимараттары мен құрылыстарын құрылыстық жобалаудың нормативтік құжаттары айқындаған бөлмелерді, сондай-ақ ғимараттардың үй асты қабаты және шығыңқы ірге қабаттарында орналастыруға рұқсат етілген бөлмелерді жобалауға жол беріледі. Табиғи жарықтандыру бүйірлік, үстіңгі және құрастырылған (жоғарғы және бүйірлік) болып бөлінеді. Кішігірім цехтарда біржақты бүйірлік табиғи жарықтандыру жағдайында ТЖК-нің минималды мәні бөлмелердің сипаттық тілігінің тік жазықтығы мен шартты жұмыс бетінің қиылысында жарық ойықтарынан неғұрлым алыстатылған қабырғадан 1м қашықтыққа орналасқан нүктеде, ал екіжақты бүйірлік жарықтандыру жағдайында - бөлмелердің ортасындағы нүктеде нормаланады.
Жұмысшы жарықтандыру барлық жайларды қамтамасыз етеді, сонымен қатар ашық кеңістіктердің бөліктерін, жұмыс, адамдардың өтуі мен көлік қозғалысы үшін арналған.
Апаттық жарықтандыру - түрлі мақсаттағы нысандарды жарықтандыру, жұмыс (негізгі) жарық көздерін кенеттен өшіру кезінде автоматты түрде енгізілетін немесе тоқтамайтын жарықтандыру. Халықты эвакуациялау немесе жарықтың кенеттен өшуі кезінде жарақат алу қауіптілігі немесе технологиялық процестің бұзылуына жол бермейтін, жарық болмаған жағдайда обьектте жұмысты уақытша жалғастыруды қамтамасыз ету үшін арналған
Күзеттік жарықтандыру (арнайы техникалық күзет құралдары болмаған жағдайда) түнгі уақытта күзетілетін аумақтар шекарасының бойындағы аймақтарды жарықтандыруға көзделеді.
Кезекші жарықтандыру - жұмыстан тыс уақытта жарықтың біркелкілігі шамасын және сапасына қойылатын талаптар нормаланбайтын жарықтандыруды қолдану облысы.
Жалпы жарықтандыру - шамдар жайдың жоғары бөлігінде біркелкі жарықтандырумен қамтамасыз ету үшін тепе-теңдік сақтап орналастырылады (жалпы біркелкі жарықтандыру немесе қолданылатын жабдықтардың орналасуы (жалпы оқшауландырылған жарықтандыру) бойынша.
Жергілікті жарықтандыру - тікелей жұмыс орындарында шоғырланатын жарық ағыны, шамдармен құрылатын қосымшадан жалпыға жарықтандыру. .
Аралас жарықтандыру кезінде жалпы жарықтандыру жергіліктіге қосылады,
Бірлестірілген жарықтандыру - жарықтандыру кезінде нормалар бойынша жеткіліксіз табиғи жарықтандыру жасандымен толықтырылады.
Эвакуациялық жарықтандыру - жарықтандыру үшін үй-жайлардан адамдарды эвакуациялауға, авариялық ажыратылған кезде қалыпты жарықтандыру.
1.Резервуарлық қораптар мен кабельді орнату кодтары
Кез-келген электрлік қондырғыда электрлік кодтар сақталуы тиіс, ал электрлік қондырғылардың ешқандай айырмашылығы жоқ. Сыртқы жарықтандыру ауа райының барлық түрлеріне жиі ұшырайтындықтан, олар суды, қарды және басқа ауа-райының жағдайын жабуға арналған. Мұнда біз талқылайтын жарықтандыру қарапайым қабырғадағы жарықтан қабырғадағы шамға полюсті жарыққа дейін өзгеруі мүмкін. Осының барлығында осы қолайсыз жағдайларда сіздің жарық жұмыс істейтін арнайы қорғаныс қақпақтары бар.
Сыртта қолданылатын ыдыстар қауіпсіздік үшін GFCI әртүрлі болуы керек. Сізге денсаулығына зиян келтіруі мүмкін ықтимал мәселе болса, бұл сыйымдылықтар автоматты түрде жүреді. GFCI розеткалары жолда қиындықтар туындаса және проблема табылғаннан кейін және тізбектен шығарылғаннан кейін қалпына келтірілсе. Олар ванна бөлмелері, жертөлелер, асүйлер, гараждар және әрине, ашық аспан астында дымқыл жерлерде қолданылады.
Ұлттық электротехникалық кодексі үйдің айналасындағы адамдардың үйде электр қауіпсіздігі мен қауіпсіздігін қамтамасыз ету үшін бақыланатын және бақыланатын көптеген арнайы электрлік кодтарды тізімдейді. Вахтерлер, аулалар, бетондар және басқа дымқыл беттерді үйден тысқары жерлерде проблемалар болып табылады. Міне, бірнеше сыртқы жарықтандыру және сөредегі кодтар , сіздің үйіңізді қоспас бұрын немесе бөлме толтырмас бұрын білуіңіз керек. Есіңізде болсын, кодтар сізге қауіпсіздікті сақтау үшін жасалған
Электрлік қораптарды және электр кабельдерін орнату ұсынылған электрлік орнату кодтарын орындау арқылы оңай жүзеге асырылады. Электр желілерін тек қана электрлік сымдарды орнатпаңыз, оны Ұлттық электрлік кодексінің кітабымен орындаңыз. Орнату кодтарының кітабы барлық заттардың қауіпсіздігін қауіпсіз түрде орнатуға арналған. Қауіпсіз және тиімді электр сымдары бар ережелерді ұстаныңыз.
Тиісті электр қораптарын дұрыс орнатқанда, сізде қауіпсіз және жақсы көрінетін қондырғы болады. Қабырғалар арқылы және электр қорапшаларынан шығатын электр кабельдері осы кодқа сәйкес орнатуға және пайдаланудың қарапайымдылығына сәйкес қосылымдар үшін жеткілікті ұзындықтармен қамтамасыз етілуі керек.
Кабельдерді зерттеуге қосу
Кодтау кітабында 334.30-бөлімде жалпақ кабельдердің кабельдің жалпақ жағында емес, шетіне қойылғаны туралы айтылады. Бұл сымға тығыз сымды қосылымды қамтамасыз етеді және сымның қабығының бүлінуіне жол бермейді.
Кабельдер қорапшаға кіреді
Электр кабельдері ұяшықтан қорапқа бағыттағанда, қосылыс қорабында кемінде 6 бос жолсірткі кабелін қалдыру керек, 300.14-параграфта бұл әдіс түсіндіріледі, егер сымдар өте қысқа болса, оны жасау өте қиын қосылымды немесе розеткадан қайта қосу үшін сымның біразын кесу қажет болған жағдайда, сізге бірнеше сым қажет.
Кабельдерді қорғау
334.30-тармақта кабельдік қапсырмалармен жабдықталған барлық қораптардағы қораптың 12 шегінде қорғаныс кабельдері бекітілуі керек деп айтылған.314.17 (С) -те кабельдер 314.17 (С) -бабында қоспағанда, металлик емес қораптарда кабель қысқыштары жоқ және 8 шеткі қораптың ішіндегі кабельдер болуы керек. Кез келген жағдайда, сым қабырғадағы қуыста қозғалудан сақтайтын сым қапсырмаларымен қамтамасыз етіледі.
Жарық көзілдірік қораптар
Жарықтандыру қораптары салмағы бойынша жарықтандыру құрылғыларын қолдауға арналған. Әдетте, бұл жәшіктер дөңгелек немесе сегізбұрыш тәрізді. Бұл ақпаратты 314.27 (А) бабында табасыз. Материалға байланысты бұл қораптар жарық немесе төбелік желдеткішті ұстап тұрса да, төбелік желдеткіштерге ұқсас салмақты ұстауға көмектесетін арнайы кронштейнді орнату қажет болуы мүмкін.
Көлденең және тік Кабельді кесу
334.30 және 334.30 (A) тарауларында тігінен басқарылатын кәбілдер әрбір 4'6 бұранда арқылы бекітілуі керек, бірақ көлденеңінен жұмыс істейтін кабельдер бұрғыланған тесіктер арқылы қосымша тіреуді қажет етпейді Кабельдерді осылайша бекітіп, кабельдер қысылып қалудан қорғалған сақиналар мен гидравликалық саңылау арасында қолайлы сымды қапсырмалар металл шегелер мен пластикалық крест тіректері бар, қапсырмалар емес.
Болат тақтайшалар
Кабельдер ілмектерде бұрғыланған саңылаулардан өтіп жатқанда, ескеру қажет қауіпсіздік факторлары бар. 300.4-бапта шегелер мен шаңсорғыш бұрандалардан сымдарды қорғау үшін кабельдерді 1 километрден ағаш жиегінің жиегінен жақын қорғау үшін болат плиталар берілуі керек. Бұл гидробак орнатылған кезде сымды қорғайды. Олар тігінен және көлденең бұрғыланған саңылауларда қолданылуы керек, онда металл плиталар сым арқылы өтетін тесікке дейінгі аймақты жабады.
Монтаждық қораптар
314.20-бапта қабырғалардың беткі қабатымен жәшіктер салынуы керек. Бұл шаңсорғыштың сыртқы шеті болар еді. Бұл қондырғыға көмектесу үшін, көптеген қораптар қорапшаларды орнатуды жеңілдететін тереңдік өлшеу аспаптарымен жабдықталған. Орнатылатын шаңсорғыштың қалыңдығына сәйкестендіру үшін оң жақ тереңдікті қорапқа теңестіріп, төсенішке орнатылатын қорапқа ие болыңыз.
Кабельді бекіту үшін бірнеше сымды орнату
334.80, 338.10 (B), 4 (А) баптарында 3 немесе одан да көп NM немесе SE кабельдері байланыста орнатылса немесе аралықты сақтамай, әрбір дирижердің NEC-ына сәйкес түзетілуі керек
1.Оптикалық сәулелену, сәулелену спектрлері
Мазмұны: оптикалық сәулеленудің түрлері, оптикалық сәулеленудің көздері мен пайдалану аймағы, сәулелену спектрлерінің негізгі түрлері.
Мақсаты: оптикалық сәулелену мен опткалық спектрдің негізгі түрлерін оқып үйрену.
Оптикалық сәулелену - 100-ден 1000 нм дейінгі толқын ұзындығы бар электрмагниттік сәулелену. Электрмагниттік сәулелену бір секундта тербелістердің толық циклы санын көрсететін тербеліс жиілігімен немесе бір тербеліс уақытына сәулеленуіне таралатын арақашықтығымен, яғни тербеліс ұзындығымен сипатталынады. Сәулеленудің тарау жылдамдығы мына формула бойынша анықталынады:
с = f , мс,
мұндағы - толқын ұзындығы, м;
f - электрмагниттік тербелістердің жиілігі, Гц.
Оптикалық сәулелену толқын ұзындығына байланысты ультра күлгін, көрінетін және инфрақызыл сәулелену болып бөлінеді.
Ультра күлгін сәулелену.
Ультра күлгін сәулелену деп - көрінетін және рентгендік сәулеленулер арасындағы спектріне орналасқан көзге көрінбейтін оптикалық сәулеленуді атайды. Ультра күлгін сәулелену үш топқа бөлінеді: УФ-А - 315 нм-ден 380 нм дейін; УФ-В - 280-315 нм; УФ-С - 100- 280 нм. Ультра күлгін сәулеленудің ауданы шартты түрде жақын (400-200 нм) және алыс немесе вакуумдық (200-10 нм) болып бөлінеді; соңғы атауы осы бөліктің ультра күлгін сәулеленуі ауамен жұтылумен және оның зерттеуі вакуум ішінде жүргізілуімен негізделінеді.
Жақын ультра күлгінің диапазонын көбінесе қара жарық деп атайды, себебі ол адам көзіне көрінбейді, бірақ кейбір материалдардың көрінісі кезінде спектр көрінетін сәулелену ауданына өтеді.
Алыстағы және тәжірибелік диапазон үшін вакуумдық термині жиі қолданылады, өйткені осы диапазонның толқындары Жер атмосферасымен қатты жұтылады.
Ультра күлгін сәулеленудің негізігі табиғи көзі Күн, ал УК сәулеленудің жасанды көздері жарықтың газразрядты көздері, эритемді шамдар, бактерицидті шамдар мен сәулелендіргіштер болып табылады.
Ультра күлгін сәулеленуді пайдалану аймағы.
УК сәулелену ауаны және беттерді зарарсыздандыру үшін тамақ өнеркәсібі кәсіпорындарында кең қолданылады. Ультра күлгін шамдар бактериялар мен микроорганизмдерді өлтіруге қабілетті, сондықтан 5 кварцтық шамдар адамдардың көп шоғырлану орындарында ауаны дезинфекциялау үшін кең қолданылады. Жалған құжаттардан қорғау үшін ультра күлгін жарықтандыру талабында ғана көрінетін оларды ультра күлгін белгілерімен жабдықтайды. Ультра күлгін сәулелену ойын-сауық мақсатында да пайдалынады: сахнада жарық эффектілерін құрастыру үшін.
Көрінетін сәулелену.
Көрінетін сәулелену - 380 - нен 780 нм дейін спектр бөлігін алатын және көру сезімін тудыратын оптикалық сәулелену. Әртүрлі жиілікті жарық сәулеленуі адаммен әртүрлі түстермен қабылданады.
Ақ түсті сәуленің ыдырауы кезінде призмада спектр пайда болады, онда толқындардың әртүрлі ұзындықты сәулеленуі әртүрлі бұрышпен сынады. Спектрге кіретін түстер, яғни бір ұзындықпен (немесе өте тар диапазонмен) жарық толқындарымен алынатын түстер спектральды түстер деп аталынады. Негізгі спектральды түстер: күлгін (380-440 нм), көк (440-485 нм), көгілдір (485-500 нм), жасыл (500-565 нм), сары (565-590 нм), қызғылт сары (590-625 нм) және қызыл (625-780 нм).
Инфрақызыл сәулелену.
Инфрақызыл сәулелену - көрінетін жарықтың қызыл соңымен (780 нм толқын ұзындығымен) және радиосәулеленудің (1 мм толқын ұзындығымен) қысқа толқындары арасындағы спектральды аймақты алатын оптикалық сәулелену.
Инфрақызыл сәлелену алатын барлық аудан әртүрлі толқын ұзындығы бар 3 диапазонға бөлінеді:
- қысқа толқындар 800-ден 1400 нм дейін;
- орташа толқындар 1400-ден 3000 нм дейін;
- ұзын толқындар 3000-ден 10000 нм дейін.
Әдетте инфрақызыл сәулелену микрометрмен өлшенеді. Инфрақызыл сәулелену температурасы абсолюттік нөлден жоғары барлық денелермен шығарылады.
Инфрақызыл сәулеленуді тағы да жылу сәулелену деп атайды, себебі қызған заттардан инфрақызыл сәулелену адам терісімен жылуды сезіну сияқты қабылданады. Бұл кезде денемен шығарылатын толқындар ұзындығы қыздыру температурасынан тәуелді: температура жоғары болған сайын, токын ұзындығы қысқа және сәулелену интенсивтілігі жоғары болады.
Инфрақызыл сәулеленудің көздері.
Табиғи көздерге жататындар: Күн сәулеленуі, жанар таулар, ыстық сулар, атмосферадағы жылулық массатасымалдау үрдістері, орман өрттері, барлық қызған денелер.
Технологиялық көздерге жататындар: газразрядты шамдар, көмір және электрлік доғалар, шиыршығы бар электрлік плиталар, плазмалық қондырғылар, электр қыздыру құралдары, пештер, қозғалтқыштар, генераторлар, атом реакторлары, инфрақызыл лазерлер.
Инфрақызыл сәулеленуді қолдану аймағы.
Инфрақызыл сәуле физиотерапияда, қашықтықтан басқару, өдірісте 6 лак-бояу беттерін кептіру, тамақ өнімдерін зарарсыздандыру үшін, антикоррозияға қарсы құралдарда, үй-жайларды және дала кеңістіктерін жылыту үшін, талшықты-оптикалық байланыс жүйелерінде қолданылады.
Сәулелену спектрлары.
Сәулелену спектры - толқын ұзындықтары бірқатар тәртіппен өзгеретін сәулеленулер жиынтығы.
Заттар сәулеленуінің спектрлік құрамы алуан түрлі. Бірақ осыған қарамастан, тәжірибе көрсеткендей барлық спектрларды тұтас, сызықты және жолақты деп үш типке бөлуге болады.
Тұтас спектр.
Тұтас спектр - толқын ұзындығы интервалын үзілусіз толтыратын монохроматтық құраушылар, сәулелену жүретін шекспектрі, (1 сурет).

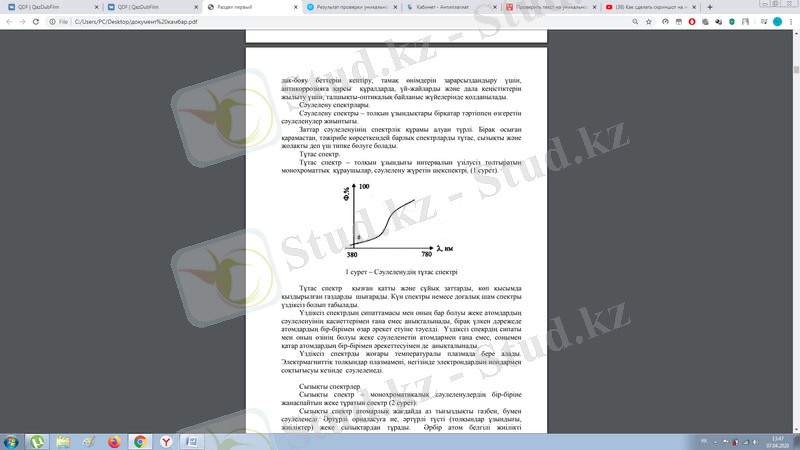

1 сурет - Сәулеленудің тұтас спектрі
Тұтас спектр қызған қатты және сұйық заттарды, көп қысымда қыздырылған газдарды шығарады. Күн спектры немесе доғалық шам спектры үздіксіз болып табылады.
Үздіксіз спектрдың сипаттамасы мен оның бар болуы жеке атомдардың сәулеленуінің қасиеттерімен ғана емес анықталынады, бірақ үлкен дәрежеде атомдардың бір-бірімен өзар әрекет етуіне тәуелді. Үздіксіз спекрдің сипаты мен оның өзінің болуы жеке сәулеленетін атомдармен ғана емес, сонымен қатар атомдардың бір-бірімен әрекеттесуімен де анықталынады.
Үздіксіз спектрды жоғары температуралы плазмада бере алады. Электрмагниттік толқындар плазмамені, негізінде электрондардың иондармен соқтығысуы кезінде сәулеленеді.
Сызықты спектрлер.
Сызықты спектр - монохроматикалық сәулеленулердің бір-біріне жанаспайтын жеке тұратын спектр (2 сурет).
Сызықты спектр атомарлық жағдайда аз тығыздықты газбен, бумен сәулеленеді. Әртүрлі орналасуға ие, әртүрлі түсті (толқындар ұзындығы, жиіліктер) жеке сызықтардан тұрады. Әрбір атом белгілі жиілікті 7 электрмагниттік толқындар жиынын шығарады. Сондықтан әрбір химиялық элементтің өзінің спектрі бар.

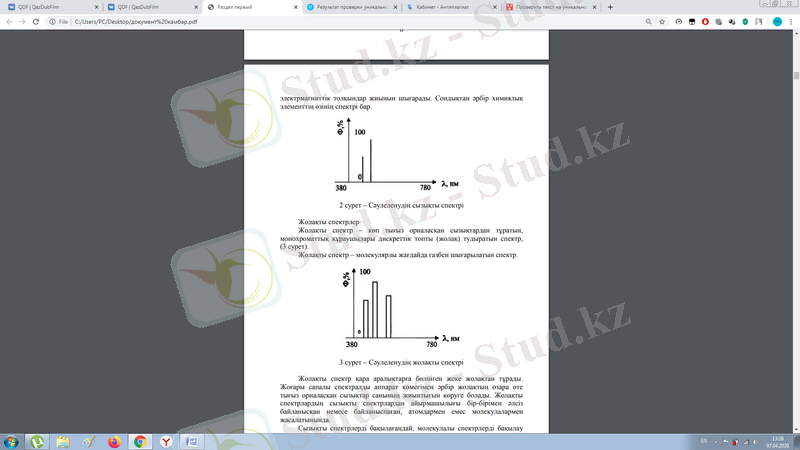

2 сурет - Сәулеленудің сызықты спектрі
Жолақты спектрлер.
Жолақты спектр - көп тығыз орналасқан сызықтардан тұратын, монохроматтық құраушылары дискреттік топты (жолақ) тудыратын спектр, (3 сурет).
Жолақты спектр - молекулярлы жағдайда газбен шығарылатын спектр.

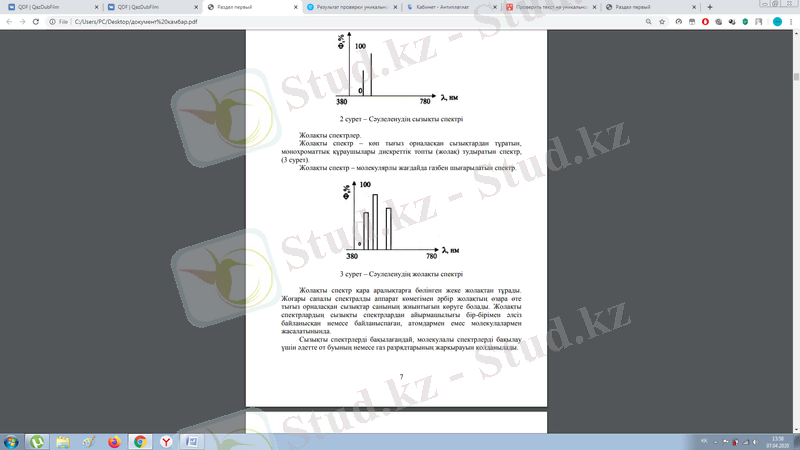

3 сурет - Сәулеленудің жолақты спектрі
Жолақты спектр қара аралықтарға бөлінген жеке жолақтан тұрады. Жоғары сапалы спектралды аппарат көмегімен әрбір жолақтың өзара өте тығыз орналасқан сызықтар санының жиынтығын көруге болады. Жолақты спектрлардың сызықты спектрлардан айырмашылығы бір-бірімен әлсіз байланысқан немесе байланыспаған, атомдармен емес молекулалармен жасалатынында.
Сызықты спектрлерді бақылағандай, молекулалы спектрлерді бақылау үшін әдетте от буының немесе газ разрядтарының жарқырауын қолданылады.
2.Жарық шамалары және олардың өлшем бірліктері
Мазмұны: жарық шамалары, есептеу әдістері мен өлшем бірліктері.
Мақсаты: жарық шамаларын есептеудің әдістерімен танысу.
Жарықтың сандық және сапалы параметрлерін бағалау үшін арнайы жарық шамаларының жүйесі орнатылынған.
Сандық параметрлеріне жарық ағыны Ф ,жарық күші I, жарықтылық Е, беттік жарығы L және шағылысу коэффициенті ρ жатады. Сапа көрсеткіштері көру жұмысының шартын сипаттайды. Ол дегеніміз фон, қарсы нысанның фоны бар кереғарлық шамасы К, көрушілік V, көз шағылыстыратын көрсеткіш Р.
Жарық ағыны.
Жарық ағыны Ф - уақыт бірлігінің аудан бірлігі арқылы өтетін энергияның сәулелену саны. Жарық ағыны - бұл адам көзімен жарық ретінде қабылданатын және жарық көзінің қуатын сипаттайтын сәулелі ағын бөлігі.
Жарық ағыны мына формуламен анықталынады:
Ф = dQdt
мұндағы Q - сәулеленетін энгергияның саны, Вт;
t - сәулеленетін энергияның уақыт бірлігі, с.
Жарық ағынының өлшем бірлігі - люмен (лм).
Жарық ағыны тек физикалық емес, сонымен қатар физиологиялық шама ретінде анықталынады, себебі оның өлшемі көзбен қабылдауға негізделінеді.
Жарық ағынын кеңістікте де және бетте де бағалау қабылданған.
Бірінші жағдайда сипаттама жарық күші I - жарық ағынының жазықтық тығыздығы, ал екінші жағдайда жарықтылық Е сипаттамасы болып табылады.
Жарық көзінен жарық ағынын өлшеу арнайы құралдар көмегімен - сфералық фотометрлермен жүргізіледі. Өлшеу қиындылығы барлық бағытқа шығарылатын ағынды өлшеуде болып табылады. Ол үшін сфералық шағылысу коэффициенті 1-ге жақын өзі сферасы сфералық фотометрді пайдаланады. Зерттелінетін жарық көзі сфераның ортасына енгізіледі және сфераның қабырғасына орнатылған және көздің қисық спектрлі сезуіне тең, өткізу қисығы бар фильтрмен қапталған фотоэлементтің көмегімен жарық көзінің жарық ағынына фотоэлементтің жарықтығына пропорционал сигнал өлшенеді. Алынған сигналды эталонды жарық көзінің сигналымен салыстыру жолымен жарық көзінің абсолюттік жарық ағынын өлшеуге болады.
Жарық күші.
Барлық жарық көздері, соның ішінде жарықтандыру құралдары кеңістікте жарық ағынын біркелкі таратпайды, сондықтан жарық ағынының 9 кеңістіктегі тығыздығына жарық күші деген шама енгізілген (4 сурет).
Жарық күші I - жарық ағынының кеңістік тығыздығы. Жарық көзінен шығатын және элементарлы дене бұрышы ішінде таралатын жарық ағынының осы бұрыш шамасына қатынасымен анықталынады:
I = Фω
мұндағы Ф - жарық ағыны, лм;
- денелік бұрыш, ср.
Жарық күші канделамен өлшенеді (кд). Майшаммен таралатын жарық күші мысалыға бір канделаға тең.
4 сурет - Жарық күші
Жарықтылық.
Жарықтылық Е - бетке түсетін, жарық ағынымен шығарылатын беттің жарығын сипаттайтын физикалық шама. Жарықтылық дегеніміз - элементтің бетіне, осы элементтің ауданына түсетін жарық ағынына қатынасы (5 сурет):
E = ФS
мұндағы Ф - жарық ағыны, лм;
S - жарық бетінің ауданы, м 2
Жарықтылықтың өлшем бірлігі - люкс (лк).
Жарықтылық жарық күшіне пропорционал. Кеңістіктен арақашықтық ұзаған сайын жарықтылық азайып арақашықтың квадратына пропорционал болады. Жарық сәулесінің жарықтандырылатын бетке көлбеу құлаған кезінде жарықтылық сәуленің құлауының косинус бұрышына пропорционал.
E = IcosαI2
мұндағы I - жарық күші, кд;
l - жарық көзінің жарықтандырылатын бетке дейінгі арақашықтығы, м;
- жарықтандырылатын бетке жарықтың құлау бұрышы.
Басқаша айтқанда, люкспен жарық түсетін беттің жарықтылығын өлшейді. Жарықтылықты анықтау үшін люксметр деп аталатын құрал қолданылады. Ең қолайлы жарықтандыру 200 люксті құрайды. Көптеген кеңсе ғимараттары үшін жарықтылық 120-250 лк, қоймалар - 60-120 лк, өндірістік ғимараттар үшін - 120 - 500 лк жеткілікті.
5 сурет - Жарықтандыру ұғымын анықтау үшін
Жарықтық.
Жарықтық L дегеніміз - жарық күшінің осы бетпен сәулеленетін оның проекциясының ауданына қатынасы (6 сурет):
L = IS*cosα
мұндағы I - белгілі бір бағыттағы беттің жарық күші, кд:
S - беттің ауданы, м 2 ;
- біз білуге қажетті жарықтық перпендикулярының жазықтық пен бағыты арасындағы бұрышы.
Жарықтық бірлігі - бір шаршы метрге кандела (кдм 2 ).
6 сурет - Жарықтық ұғымын анықтау үшін
Барлық фотометриялық шамалар ішінен жарықтық көру сезімдеріне өте жақын байланысты, себебі көздің тор қабығындағы денелер көрінісінің жарықтылығы осы денелер жарықтылығына пропорционал.
Ол жарық күшіне, кеңістікке жарық ағынының құлау бұрышына, заттардың түсіне және т.б. тәуелді. Шамадан тыс жарықтық жылтырлық деп аталады.1 люкс 1 м2 1 люмен 900 S I L 11
Денелік бұрыш.
Денелік бұрыш деп конустық бетпен шектелінген кеңістік бөлігін атайды. Денелік бұрыш сферадағы ықтиярлы радиусы бұрышымен белгіленетін ауданның осы радиусы квадратының қатынасына тең (7 сурет):
ω= SR2
мұндағы R - ықтиярлы радиус, м;
S - денелік бұрышпен көрсетілінген аудан, м 2 .
Денелік бұрыштың өлшем бірлігі стерадиан (ср) болып табылады.
7 сурет - Денелік бұрыш
Шағылысу коэффициенті.
Заттардың оларға түсетін жарық сәулесінің қабілеті шағылысу коэффициентімен сипатталынады.
Шағылысу коэффициенті - бұл қандайда бір беттік шағылысуы жарық ағынының қандайда бір жарық көзінен немесе шамдалдан осы бетке түсетін жарық ағынына қатынасы:
ρ= ФшагФшаг
Заттың шағылысу коэффициенті жоғары болған сайын, ол жарық болып көрінеді. материалдардың шағылысу коэффициенті материалдардың құрамына және бетті өңдеу сипатына байланысты.
Фоны бар нысанның кереғарлығы.
Фоны бар нысанның кереғарлығы К қарастырылатын нысан мен фонның жарықтылығы қатынасымен сипатталынады:
К = LфLн
мұндағы L - фонның жарықтылығы, кдм2 ;
L - нысанның жарықтылығы, кдм2 .
К 0,5 кезіндегі фоны бар нысанның кереғарлығын үлкен, 0,2-0,5 кезінде орташа және К 0,2 кезінде кіші деп санайды.
Көрушілік.
Көрушілік V - бұл көз қабілеттілігінің нысанды оның жарықтылығынан, көлемінен, фоны бар нысанның кереғарлығынан және экспозицияның ұзақтығынан тәуелділігін қабылдау:
V = KKkep
мұндағы К - фоны бар нысанның кереғарлығы;
Knop - шекті кереғарлық, яғни көзбен ажыратылатын кереғарлық.
Көз шағылыстыратын көрсеткіш.
Көз шағылыстыратын көрсеткіш Р - жарықтандыру қондырғысының шағылысу әрекетін бағлау өлшемі, мына өрнекпен анықталынады:
P (S 1)1000,
мұндағы S - көру өрісінде шағылыстыру көздерінің бар болуы мен жоқ болуы кезіндегі жарықтықтың әртүрлі шекті қатынасына тең көз шағылыстыратын коэффициент.
3.Жарық көздері
Мазмұны: жарық көздерінің негізгі параметрлері.
Мақсаты: жарық көздерінің параметрлерімен танысу.
Люминесценттік үш түрге бөлінеді жартылай өткізгіште өтетін сәулелену болып Оптикалық сәулеленудің физикалық табиғаты бойынша жылулық.
Жасанды жарық көзі (ЖК) деп қандай да бір энергия түрін оптикалық сәулеленуге (1-ден 106 нм дейінгі толқын ұзындығы бар электрмагниттік сәулелену) түрлендіру үшін арналған құрылғы.
Сәулелену деп жылулық оптикалық денелерді қыздыру кезінде пайда болатындарды атайды.Қатты денелерде температураға және оның оптикалық құрамына байланысты ол үздіксіз спектрге ие. Жылулық сәулеленуге сәуле тарауы қызуға негізделінген барлық көздер жатады .
Люминесценттік деп жылулық сәулеленуден артық, егер оның ұзақтығы сәйкесінше сәулеленудің электрмагниттік толқындар тербелісінің периодын айтарлықтай жоғарлататын кенеттік сәулеленуді атайды. Люминесценция газ тәрізді, сұйық және қатты денелерде байқалады. Қатты және сұйық заттардың әртүрлі қоздырулар әсерінен жарықты таратуға 13 қабілеттілігі люминофор деп аталады.
Жартылай өткізгіш өтпеліндегі сәулелену тікелей бағытта электрлік токты өткізу кезінде, зарядты тасушылар, электрондар мен тесіктер фотондардың сәулеленуімен (электрондардың бір энергетикалық деңгейден екіншісіне өтуіне байланысты) қайта құрылады.
Жарық көздерінің параметрлері (шам).
Жарық көздерінің барлық параметрлерін техникалық және пайдаланушылық деп екі топқа бөлуге болады.
Техникалық параметрлер - бұл пайдалану шарттарына қатыссыз жарық көзінің сипаты. Техникалық параметрлерге шамның барлық электрлік, жарықтық және механикалық параметрлері жатады.
Жарық көзінің негізгі электрлік параметрлері:
1) Номиналды кернеу (Uн) - белгілі шамға есептелінген кернеу немесе арнайы аппаратура үшін қосылатын кернеу. Қыздыру шамдары үшін барлық басқа параметрлер номиналды кернеу кезінде алынады. Номиналды кернеу вольтпен өлшенеді (қысқартылған белгісі - В, V).
2) Шамның номиналды қуаты (Рн) - қыздыру шамын номиналды кернеуге қосу кезіндегі тұтынылатын есептік қуат. Разрядты шамдар үшін номиналды қуат - арнайы арналған аппараттар үшін оны қосу кезінде шамның тұтынатын есептік қуаты. Қуат ватпен өлшенеді (қысқартылған белгісі - Вт, W).
3) Кейде разрядты шамдар үшін қоректенуші ток түрі айтылады - тұрақты немесе айнымалы ток, жеке типті шамдар тек қана тұрақты токта (мысалы, ксенондық немесе сынапты), немесе тек қана айнымалы токта (люминесценттік шамдар) жұмыс істей алады. Егер шам тек қана тұрақты токта жұмыс істесе, онда міндетті түрде қосылу полярлығы көрсетіледі: тораптың оң полюсі (+) және теріс полюс ( - ) шамның қай шығысына қосылуы керек. Кернеудің оң полюсіне қосылатын шамның электроды анод деп, ал терісі катод деп аталады.
4) Кейбір типті шамдар үшін (эталонды немесе қыздыру шамдары үшін) номиналды кернеу орнына ампермен (А) немесе милиампермен (мА, mA; 1 А = 1000 мА) өлшенетін номиналды тогы (Ін) көрсетілінеді.
Каталогтар мен анықтамаларда жарық параметрлерінен көбінесе номиналды жарық ағыны Ф көрсетілінеді, яғни шамның номиналды қуаты кезіндегі ағын.
Шамдардың үнемділігін сипаттайтын маңызды параметрі жарық беру - шамның жарық ағынының оның тұтынатын қуатына қатынасы болып табылады. Жарық беру люмен ватпен (лмВт, lmW) өлшенеді.
Жарық көздерінің жарық параметрлеріне түс температурасы (Ттүс) жатады. Түс температурасы Ттүс кельвинмен өлшенеді. Қыздыру шамдары үшін түс температурасы дене қызуының температурасына біршама жақын; қуаты 40 - 100 Вт стандартты жарықтандыру шамдары үшін Ттүс= 2700 - 2900 К, галогенді қыздыру шамдары үшін 2900 - 3100 К.
Разрядты шамдар мен жарық диодтары үшін корреляцияланған түстік 14 температура көрсетіледі. Адамның көзі әртүрлі түстік температурасы бар жарық көздерін өзгеше қабылдайтынын атап айтқан жөн:Ттүс, болған сайын жарық бізге суық болып көрінеді. Осылайша, люминесцентті шамдарға арналған жылы ақ түс ұғымы Ттүс= 2700 - 3000 К, бейтарап-ақ - Ттүс= 4000 - 4500 К, суық-ақ - Ттүс= 5000 - 6000 К сәйкес келеді.
Каталогтар мен басқа техникалық әдебиеттерде газразрядты және жартылай өткізгішті жарық көздерінің сипаттамалары үшін тағы да бір жарық параметрі келтіріледі, ол жалпы түс тарату индексі Ra. Жоғары бөлімде айтылғандай барлық жылу көздері Ra= 100 ие. Барлық газразрядты шамдар мен жарық диодтарының Ra100 төмен. Ra мәні үлкен болған сайын, түсті тарату сапасы жоғары болады, яғни шамда жақсы болады. Бірақ практикада Raжоғары болған сайын, шам қымбаттырақ және кейде бағасында айтарлықтай айырмашылық бар (4-6 есе). Жақсы түсті таратуы бар шамдар аз жарық беруге ие. Сондықтан Ra (90) мәні жоғары шамдарды пайдалану қажетті жерде ғана қажет (мысалы, түсті полиграфияда, гүл дүкенднрінде, көркем галереяларында).
Шамдардың механикалық параметрлеріне олардың габариттері мен орнату өлшемдері; массасы (егер католгта берілген болса); цоколдің типі; кейбір шамдардың түрі үшін дене қызуының жағдайы немесе цокольге байланысты разрядты аралығы жатады. Бұл жерге шамның жұмыс жағдайын жатқызуға болады, өйткені шамдардың кейбір түрлері (қыздыру шамы, газразрядты шамдар) жұмыстарын тек қана бір белгілі жағдайда ғана - қатаң түрде көлденең, тік немесе кейбір бұрыштар шегінде болады. Жұмыс кезінде шамдардың белгілі бір жағдайын сақтау қажеттілігі техникалық құжаттарда әрқашан көрсетіледі.
Шамдардың пайдалану параметрлерінің маңыздысы толық және пайдалы қызмет ету мерзімі болып табылады.
Толық қызмет ету мерзімі - бұл шамды пайдаланудың басынан жану ұзақтығы немесе олармен жұмыс істеу қабілеттілігін толық және ішінара жоғалған сәтіне дейін сынау.
Пайдалы қызмет ету мерзімі - бұл шамды пайдаланудың басынан жану ұзақтығы немесе белгілі типті шамды пайдалану мақсатын анықтайтын, бір параметрлерінің шегіне орнатылуына кететін сәтіне дейінгі сынау.
Қызмет ету мерзімінен басқа, пайдалану параметрлеріне сыртқы орта климат факторына төзімділігі (температура, қысым және қоршаған орта ауасының ылғалдылығы), механикалық әсерлерге төзімділігі (соққылар, дірілдер, дыбыстар), электр торабынан қоректенетін кернеу тербелістеріне төзімділігі жатады.
Жарықтың жылу көздері.
Жарықтың жылу көздеріне қарапайым қыздыру шамдары мен галогенді шамдар жатады.
Қыздыру шамы (ҚШ) - жарықтандыру құралы, шам арқылы электрлік токтың өтуі кезінде қызған металл шиыршығымен жарық шығарылатын жасанды жарық көзі.
1 - дене қызуы; 2 - колба; 3 - инерттік газ; 4 - электрод; 5 - ұстауыш;
6 - ұстауыштың шыны кемері; 7 - электрод; 8 - контактілік өткізгіш;,
9 - цоколь; 10 - төменгі контакт; 11 - қалақша (лопатка).
8 сурет - Қыздыру шамының құрылысы
Шыны колба қоршаған ауада жіпті жануынан қорғайды. Жоғары қуатты шам үшін үлкен көлемді колба қажет, ол жіптің қоршаған материалын үлкен ауданға тарауын және мөлдірлікке қатты әсер етпеуі үшін керек. Шамдар инертті газбен толтырылады (аз қуатты шамдарды вакуумды етіп жасайды). Бұл жіп материалының булану жылдамдығын азайтады. Жылу өткізгіштік есебінен болатын жылу шығындарын газды таңдау жолымен төмендетеді. Азоттың аргонмен, криптон немесе ксеноның қоспалары қолданылады.
Шамдарда осмий-вольфрам қорытпасынан жасалынған шиыршықтар (спираль) пайдаланылады. Көбінесе конвекцияны азайту мақсатында сым қос шиыршық түріне ие. Жіптің қызу шығынын азайту үшін шамдар шиыршыққа (спиральға) оралады.
Токты шамға жеткізу үшін никельден жасалынатын электродтар бар. Электродтар қызу денесін ұстап тұратын функциялар мен негізгі бекітетін элементтерді орындайды. Қызудың денесі қосымша молибденнен жасалынатын арнайы ілмектермен бекітілнеді.
Колбаның дәнекерленетін мойыны орнына арнайы мастика көмегімен цоколь бекітіледі. Қалыпты жарықтандыру шамдарының цоколі бұрандалық болып жасалынады, сонымен қатар бұрандасыз цоколдер кездеседі, цоколсіз шамдар көбіне автомашиналарында қолданылады.
Галогенді қыздыру шамдары.
Галогенді қыздыру шамдарын қарапайым шамдармен салыстырсақ уақыты бойынша тұрақты жарық ағыны бар, сәйкесінше жоғары қызмет көрсету мерзімі, сонымен қатар мөлшері аз, кварцтық колбаны пайдалануға байланысты жоғарғы жылу төзімділігіне және механикалық төзімділігіне ие. Өлшемі кішкентай және төзімді қабықша шамды қымбат тұратын ксенонмен жоғары қысымға дейін толтыруға мүмкіндік береді және осының негізінде жоғары жарықтылық пен жоғары жарық беруді алуға болады (немесе физикалық қызмет көрсету мерзімі). Галогенді қыздыру шамдарының құрылысы 9 суретте көрсетілінген.
Шамның колбасы - ұзын жіңішке кварцтық түтік (трубка) 1; қызу денесі - тік сызықты вольфрамды шиыршық 2, колбаның осі бойынша вольфрамды ұстағыштарына бекітілген 3. Түтікшенің екі соңында орналасқан вольфрамды кірістері 4 молибденді жұқалтыр (фольга) 6 кварцке дәнекерленген шығыстарымен 5 қосылған. Штенгельді 7 дәнекерлеу орны колбаның бүйір қабырғасында орналасқан.
9 сурет - Галогенді қыздыру шамының құрылысы
Галогенді қыздыру шамының қызу денесі шамға электродтар мен ұстағыштардың көмегімен қажетті форма берілетін, сәйкесінше шиыршық түрінде болатын вольфрамды сымның арнайы маркасынан жасалынады. Толтыру газының құрамына саны аздау галогендер - фтор, хлор, бром және йод енгізіледі.
Галогенді қыздыру шамының жұмыс істеу принципі колбаның қабырғасында галогенид вольфрамның ұшпа қосылыстарының пайда болуында, олар қабырғадан буланып қызу денесіне жайылады да буланған вольфрамның атомдары оған қайтып келеді.
Артықшылықтары: құны арзан, өлшемдері кіші, монтаждау қарапайымдылығы, қосуды реттеуші аппаратураның қажетсіздігі, қосқан кезде олар лезде жанады, уытты компоненттердің болмауы, айнымалы токта жұмыс істеуі кезінде жыпылықтау мен гуілдің болмауы.
Кемшіліктері: жарық беруі төмен, қызмет көрсету мерзімі аз, кернеуден жарық беру мен қызмет көрсету мерзімінің қатты тәуелділігі, энергияны тұтынуы жоғары.
Қыздыру шамының классификациясы мен белгілері.
ҚШ классификациясы көбіне екі белгі бойынша жүргізіледі: тағайындалуы бойынша (жалпы тағайындалуы және арнайы тағайындалу шамдары) және конструкциясы бойынша (ірі габаритті, орташа габаритті, аз габаритті, шағын, шам-фаралар, шам-шамдалдар, галогендер).
Шамдардың маркалауында шамның типін көрсететін бір немесе екі әріп болады (В - қызу денесінің шиыршығы бар вакуумдық, Б - қызу денесінің шиыршығынсыз және аргонды қоспасы бар, БК - криптонды қоспасы бар және қызу денесінің шиыршығынсыз, ТЖ - тұрғылықты жарықтандыру үшін). Әріптерден кейін жұмыс кернеуі вольтпен және дефис арқылы ваттағы қуаты көрсетілінеді.
Арнайы мақсатты шамдарға әртүрлі тасымалдауға арналған шамдар жатады: көліктік, ұшақтық, темір жол, кеме, трамвай; оптикалық құралдарда пайдалану үшін: прожекторлық, кинопроекциондық, миниатюралық, коммутаторлық, сәндік, жарық өлшеуіштер.
Галогенді қыздыру шамдары сызықтық және шағынгабаритті болып екі топқа бөлінеді. Сызықтық тік қойылған цоколі бар екіжақты цокольге ие. Қуаты 2000 Вт және одан жоғары шамдар майысқақ сым шығыстары бар цоколсіз немесе винтке қысу үшін тегіс контактілермен жиі жасайды. Сызықты шамдар қуатының диапазоны 100 Вт-тан 20000 Вт дейін, номиналды кернеуі - 110, 127, 220 В. Сызықты шамдар КГ немесе КИ әріптерімен (кварцтық галогенді немесе йодты) және номиналды кернеуі мен қуатын көрсететін сандармен маркаланады.
Кернеуі 220 В, қуаты 500 Вт-тан 5000 Вт дейінгі шағын галогенді қыздыру шамдары прожекторлар үшін жасалынады. Бұл шамдар арнайы құрылысына және әртүрлі типті цоколдерге ие.
Сызықты галогенді қыздыру шамдары прожекторларда ашық кеңістіктерде, ғимараттардың алдыңғы жағында, жарнамалау қалқандарында қолданылады. Шағын габаритті галогенді шамдар мұражай мен көрме экспонанттарында, сауда витриналарныда, оптикалық және жарық сигналдары аспаптарында пайдаланылады.
4.Газразрядты жарық көздері
Мазмұны: газразрядты шамдардың, люминесценттік шамдардың, сынапты доғалық шамдарының жалпы қасиеттері.
Мақсаты газразрядты жарық көздерінің сипаттамалары мен оларды пайдалану аймағымен танысу.
Газразрядты шамдардың жалпы қасиеттері.
Газразрядты шам (ГШ) деп газда, буда немесе қоспаларда электрлік разрядтың нәтижесінен пайда болатын оптикалық сәулеленуді атаймыз. Газразрядты шамдарының ерекшеліктері ҚШ салыстырғанда жоғары жарық беруімен және жоғары қызмет көрсету мерзімімен анықталынады, сонымен қатар әртүрлі сәулелену спектріне, қуат мәнінің кең диапазонына және басқа параметрлерге ие.
ГШ жұмыс әрекетінің принципі сол немесе басқа формадағы колбада оптикалық сәулелену үшін екі электродтың арасындағы электрлік разрядқа негізделінген. Кейде қосуды жеңілдету үшін қосымша электродтарды дәнекерлейді. Ауадан тазартылған колбаныі іші берілген қуатқа дейін белгілі газбен (көбіне инертті газбен) немесе инертті газбен және будың жоғарғы серпіндісі бар металдың санымен, мысалы сынаппен, натриймен толтырылады.
ГШ классификациясы физикалық көрсеткіштер бойынша (спектр, сәулеленудің түсі, жарықтылық, потенциал градиенті, энергетикалық ПӘК), құрылысы, пайдалану ерекшелігі мен пайдалану аймағы бойынша болуы мүмкін.
Разряд жүретін газдар мен будың құрамы бойынша ГШ разрядты шамдар газдағы, металлдар буындағы және олардың қосындылары болып бөлінеді.
ГШ жұмыстық қысымы бойынша: төмен қысымды шамдар (ТҚГШ), мысалы 0,1ден 104 Па дейін; жоғары қысымды (ЖҚГШ) 3104 - дан 106 дейін Па; өте жоғары қысымды (ӨЖҚШ) 106 Па жоғары болып бөлінеді.
Разрядының түрі бойынша доғалық разрядты, импульсті разряд, солғын разряд деп бөлінеді.
ГШ негізгі көзі сәулеленуболғандықтан, соған байланысты былай бөлінеді:
- газ немесе бужарықтық, бұл деген атомдардың, молекулалардың немесе иондардың қайта әрекет етуінен пайда болтын сәулелену;
- фотолюминесценттік (қысқаша люминесценттік деп аталынады), сәулелену разрядтың сәулеленуінің қозуынан болатын люминофорлар туғызады;
- электр жарығы, сәулелену жоғары температураға дейін разрядта қыздырылған электродтармен пайда болады. ГШ колбаның формасы бойынша мына түрлерге бөлінеді:
- цилиндрлік колбадағы түтікті немесе сызықтық ГШ, электродтар арасындағы ара қашықтық екі және одан жоғары түтіктің ішкі диаметрінен асады;
- капиллярлы - ішкі диаметрі 4 мм түтікте;
- колбаның ішкі диаметріне тең немесе кіші электродтар арасындағы шар тәрізді ГШ (ГШ колбасы көбіне шар тәрізді формаға ие, осыдан осындай атау); оларды тағы да доғаның қысқа немесе орташа ұзындығы бар ГШ.
Суыту әдәсі бойынша ГШ табиғи және еріксіз (әуелік немесе сумен) суыту ГШ.
Люминесценттік шамдар.
Люминесценттік шам - бұл разряд бу мен инертті газдың қоспасында болатын төмен қуатты разрядты жарық көзі. Шамның құрылысы 10 суретте көрсетілінген. Шамның колбасы 1 - бұл әрқашан шыныдан жасалынған цилиндр. Цилиндрдің торцтық ұштары герметикалық шыны аяқтарына 2 дәнекерленген, оған ішкі жағынан электродтар 3 құрастырылған. Электродтар вольфрам сымынан жасалынған. Электродтар сыртқы жақтан қадауыш 4 пен цокольге 5 дәнекерленген. Люминесценттік шамдардың колбасынан ауа аяқтарының біріне дәнекерленген штенгель 6 арқылы шығарылады. Шығарылғаннан кейін колбаның көлемі инертті газбен 7 және оған бірнеше тамшы түрінде сынап 8 енгізілген. Колбаның барлық цилиндрлік бөлігі ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
1 Резервуарлық қораптар мен кабельді орнату кодтарывуар
2 Оптикалық сәулелену, сәулелену спектрлері ... ... ... ... ... ... ... ... ... ... ..4
3 Жарық шамалары және олардың өлшем бірліктері ... ... ... ... ... ... ... ...8
4 Жарық көздері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12
5 Газразрядты жарық көздері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...17
6 Газразрядты жарық көздері (жалғасы) ... ... ... ... ... ... .. ... ... ... ... ... ... . 21
7 Жарық диодтар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...24
8 Жарықтандыру құралдары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ..26
9 Жүргізу-реттеу аппараттары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .30
10 Жарықтандыруды нормалау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...36
11 Жарықтандыру қондырғыларын жобалау ... ... ... ... ... ... ... ... ... ... ... 40
12 Сыртқы жарықтандыру үшін жарық көздері және жарықтандыру құралдары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..44
13 Сыртқы жарықтандырудың жарықтандыру қондырғыларын
жобалау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..49
14 Спорттық ғимараттарды жарықтандыру ... ... ... ... ... ... ... ... ... ... ... ... 53
15 Ішкі және сыртқы жарықтандыру қоректенуінің сұлбалары ... ... ... ..58
16 Жарықтандырудың электр торабының конструктивті орындалуы ... 60
Әдебиеттер тізім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...64
Аңдатпа
Негзінен адам сыртқы әлем туралы ақпараттың барлығын көздің көмегімен алады. Жарықты қабылдау біздің әрекет ету қабілетіміздің маңызды элементі болып табылады, өйткені орналасқан жерді, нысанды және бізді қоршаған заттардың түсін бағалауға мүмкіндік береді. Тіпті мұндай элементтер адами көңіл-күйін, психикалық жағдайын немесе шаршау дәрежесін, жарықтандыру және айналадағы заттар түсіне тәуелді.
Жарық энергиясының ағынын көзбен қабылдау арқылы бағалау мақсатында мына түсініктер қолданылады: жарық ағыны, жарық күші, жарықтылық, жарықтандыру.
Жарық ағыны дегеніміз адамның көзінің әсерімен бағаланған жарық энергиясының ағыны болып табылады.
Жарық күші деп жарық ағынының кеңістіктік тығыздығын айтамыз, яғни нүктелік жарық көзінің жарық ағынының осы ағын орналасатын дене бұрышына қатынасы.
Жарықтылық дегеніміз (немесе фотометриялық жарықтылық) белгілі бір бағыттағы жарық күші
Жарықтандыру жарық ағынының бетінің тығыздығы, яғни жарықталынатын беттің ауданының бірлігіне қатысты.
Резюме
В основном человек получает всю информацию о внешнем мире через глаза. Восприятие света является важным элементом нашей способности действовать, поскольку оно позволяет нам оценивать местоположение, объект и цвет объектов вокруг нас. Даже такие элементы зависят от настроения человека, психического состояния или степени усталости, освещения и цвета окружающих предметов.
Чтобы визуально оценить поток световой энергии, используются следующие понятия: световой поток, светимость, светимость, освещение.
Световой поток - это поток световой энергии, измеряемый человеческим глазом.
Сила света - это пространственная плотность светового потока, то есть отношение светового потока точечного источника света к углу тела, в котором расположен этот поток.
Яркость (или фотометрическая яркость) - это интенсивность света в определенном направлении.
Освещение относится к плотности поверхности светового потока, то есть к площади единицы освещаемой поверхности.
Summary
Basically, a person receives all the information about the outside world through his eyes. This allows us to evaluate the location, object and color of objects around us. Even such elements as a person's state, mental state or degree of fatigue, lighting and color of surrounding objects.
To visually assess the flow of light energy, the following concepts are used: light flux, luminosity, luminosity, lighting.
Luminous flux is a flux of light energy measured by the human eye.
Light intensity is the spatial density of the light flux, that is, the ratio of the light flux of a point light source to the corner of the body in which this flux is located.
Brightness (or photometric brightness) is the intensity of light in a particular direction.
Lighting refers to the surface density of the light flux, that is, to the unit area of the illuminated surface.
Кіріспе
Қалыпты жарық ортасын құру үшін әр түрлі жарықтандыру қолданылады.
Табиғи жарықтандыру - бөлмелерді сыртқы қоршайтын құрылымдардағы жарық ойықтары арқылы көретін аспан жарығымен (тік немесе шағылған) жарықтандыру. Адамдар тұрақты болатын бөлмелерде, қағида бойынша, табиғи жарықтандыру болуға тиіс.
Табиғи жарықтандырусыз ғимараттар мен құрылыстарды жобалауға белгіленген тәртіпте бекітілген құрылыстық нормалар, өнеркәсіптің жекеленген салаларының ғимараттары мен құрылыстарын құрылыстық жобалаудың нормативтік құжаттары айқындаған бөлмелерді, сондай-ақ ғимараттардың үй асты қабаты және шығыңқы ірге қабаттарында орналастыруға рұқсат етілген бөлмелерді жобалауға жол беріледі. Табиғи жарықтандыру бүйірлік, үстіңгі және құрастырылған (жоғарғы және бүйірлік) болып бөлінеді. Кішігірім цехтарда біржақты бүйірлік табиғи жарықтандыру жағдайында ТЖК-нің минималды мәні бөлмелердің сипаттық тілігінің тік жазықтығы мен шартты жұмыс бетінің қиылысында жарық ойықтарынан неғұрлым алыстатылған қабырғадан 1м қашықтыққа орналасқан нүктеде, ал екіжақты бүйірлік жарықтандыру жағдайында - бөлмелердің ортасындағы нүктеде нормаланады.
Жұмысшы жарықтандыру барлық жайларды қамтамасыз етеді, сонымен қатар ашық кеңістіктердің бөліктерін, жұмыс, адамдардың өтуі мен көлік қозғалысы үшін арналған.
Апаттық жарықтандыру - түрлі мақсаттағы нысандарды жарықтандыру, жұмыс (негізгі) жарық көздерін кенеттен өшіру кезінде автоматты түрде енгізілетін немесе тоқтамайтын жарықтандыру. Халықты эвакуациялау немесе жарықтың кенеттен өшуі кезінде жарақат алу қауіптілігі немесе технологиялық процестің бұзылуына жол бермейтін, жарық болмаған жағдайда обьектте жұмысты уақытша жалғастыруды қамтамасыз ету үшін арналған
Күзеттік жарықтандыру (арнайы техникалық күзет құралдары болмаған жағдайда) түнгі уақытта күзетілетін аумақтар шекарасының бойындағы аймақтарды жарықтандыруға көзделеді.
Кезекші жарықтандыру - жұмыстан тыс уақытта жарықтың біркелкілігі шамасын және сапасына қойылатын талаптар нормаланбайтын жарықтандыруды қолдану облысы.
Жалпы жарықтандыру - шамдар жайдың жоғары бөлігінде біркелкі жарықтандырумен қамтамасыз ету үшін тепе-теңдік сақтап орналастырылады (жалпы біркелкі жарықтандыру немесе қолданылатын жабдықтардың орналасуы (жалпы оқшауландырылған жарықтандыру) бойынша.
Жергілікті жарықтандыру - тікелей жұмыс орындарында шоғырланатын жарық ағыны, шамдармен құрылатын қосымшадан жалпыға жарықтандыру. .
Аралас жарықтандыру кезінде жалпы жарықтандыру жергіліктіге қосылады,
Бірлестірілген жарықтандыру - жарықтандыру кезінде нормалар бойынша жеткіліксіз табиғи жарықтандыру жасандымен толықтырылады.
Эвакуациялық жарықтандыру - жарықтандыру үшін үй-жайлардан адамдарды эвакуациялауға, авариялық ажыратылған кезде қалыпты жарықтандыру.
1.Резервуарлық қораптар мен кабельді орнату кодтары
Кез-келген электрлік қондырғыда электрлік кодтар сақталуы тиіс, ал электрлік қондырғылардың ешқандай айырмашылығы жоқ. Сыртқы жарықтандыру ауа райының барлық түрлеріне жиі ұшырайтындықтан, олар суды, қарды және басқа ауа-райының жағдайын жабуға арналған. Мұнда біз талқылайтын жарықтандыру қарапайым қабырғадағы жарықтан қабырғадағы шамға полюсті жарыққа дейін өзгеруі мүмкін. Осының барлығында осы қолайсыз жағдайларда сіздің жарық жұмыс істейтін арнайы қорғаныс қақпақтары бар.
Сыртта қолданылатын ыдыстар қауіпсіздік үшін GFCI әртүрлі болуы керек. Сізге денсаулығына зиян келтіруі мүмкін ықтимал мәселе болса, бұл сыйымдылықтар автоматты түрде жүреді. GFCI розеткалары жолда қиындықтар туындаса және проблема табылғаннан кейін және тізбектен шығарылғаннан кейін қалпына келтірілсе. Олар ванна бөлмелері, жертөлелер, асүйлер, гараждар және әрине, ашық аспан астында дымқыл жерлерде қолданылады.
Ұлттық электротехникалық кодексі үйдің айналасындағы адамдардың үйде электр қауіпсіздігі мен қауіпсіздігін қамтамасыз ету үшін бақыланатын және бақыланатын көптеген арнайы электрлік кодтарды тізімдейді. Вахтерлер, аулалар, бетондар және басқа дымқыл беттерді үйден тысқары жерлерде проблемалар болып табылады. Міне, бірнеше сыртқы жарықтандыру және сөредегі кодтар , сіздің үйіңізді қоспас бұрын немесе бөлме толтырмас бұрын білуіңіз керек. Есіңізде болсын, кодтар сізге қауіпсіздікті сақтау үшін жасалған
Электрлік қораптарды және электр кабельдерін орнату ұсынылған электрлік орнату кодтарын орындау арқылы оңай жүзеге асырылады. Электр желілерін тек қана электрлік сымдарды орнатпаңыз, оны Ұлттық электрлік кодексінің кітабымен орындаңыз. Орнату кодтарының кітабы барлық заттардың қауіпсіздігін қауіпсіз түрде орнатуға арналған. Қауіпсіз және тиімді электр сымдары бар ережелерді ұстаныңыз.
Тиісті электр қораптарын дұрыс орнатқанда, сізде қауіпсіз және жақсы көрінетін қондырғы болады. Қабырғалар арқылы және электр қорапшаларынан шығатын электр кабельдері осы кодқа сәйкес орнатуға және пайдаланудың қарапайымдылығына сәйкес қосылымдар үшін жеткілікті ұзындықтармен қамтамасыз етілуі керек.
Кабельдерді зерттеуге қосу
Кодтау кітабында 334.30-бөлімде жалпақ кабельдердің кабельдің жалпақ жағында емес, шетіне қойылғаны туралы айтылады. Бұл сымға тығыз сымды қосылымды қамтамасыз етеді және сымның қабығының бүлінуіне жол бермейді.
Кабельдер қорапшаға кіреді
Электр кабельдері ұяшықтан қорапқа бағыттағанда, қосылыс қорабында кемінде 6 бос жолсірткі кабелін қалдыру керек, 300.14-параграфта бұл әдіс түсіндіріледі, егер сымдар өте қысқа болса, оны жасау өте қиын қосылымды немесе розеткадан қайта қосу үшін сымның біразын кесу қажет болған жағдайда, сізге бірнеше сым қажет.
Кабельдерді қорғау
334.30-тармақта кабельдік қапсырмалармен жабдықталған барлық қораптардағы қораптың 12 шегінде қорғаныс кабельдері бекітілуі керек деп айтылған.314.17 (С) -те кабельдер 314.17 (С) -бабында қоспағанда, металлик емес қораптарда кабель қысқыштары жоқ және 8 шеткі қораптың ішіндегі кабельдер болуы керек. Кез келген жағдайда, сым қабырғадағы қуыста қозғалудан сақтайтын сым қапсырмаларымен қамтамасыз етіледі.
Жарық көзілдірік қораптар
Жарықтандыру қораптары салмағы бойынша жарықтандыру құрылғыларын қолдауға арналған. Әдетте, бұл жәшіктер дөңгелек немесе сегізбұрыш тәрізді. Бұл ақпаратты 314.27 (А) бабында табасыз. Материалға байланысты бұл қораптар жарық немесе төбелік желдеткішті ұстап тұрса да, төбелік желдеткіштерге ұқсас салмақты ұстауға көмектесетін арнайы кронштейнді орнату қажет болуы мүмкін.
Көлденең және тік Кабельді кесу
334.30 және 334.30 (A) тарауларында тігінен басқарылатын кәбілдер әрбір 4'6 бұранда арқылы бекітілуі керек, бірақ көлденеңінен жұмыс істейтін кабельдер бұрғыланған тесіктер арқылы қосымша тіреуді қажет етпейді Кабельдерді осылайша бекітіп, кабельдер қысылып қалудан қорғалған сақиналар мен гидравликалық саңылау арасында қолайлы сымды қапсырмалар металл шегелер мен пластикалық крест тіректері бар, қапсырмалар емес.
Болат тақтайшалар
Кабельдер ілмектерде бұрғыланған саңылаулардан өтіп жатқанда, ескеру қажет қауіпсіздік факторлары бар. 300.4-бапта шегелер мен шаңсорғыш бұрандалардан сымдарды қорғау үшін кабельдерді 1 километрден ағаш жиегінің жиегінен жақын қорғау үшін болат плиталар берілуі керек. Бұл гидробак орнатылған кезде сымды қорғайды. Олар тігінен және көлденең бұрғыланған саңылауларда қолданылуы керек, онда металл плиталар сым арқылы өтетін тесікке дейінгі аймақты жабады.
Монтаждық қораптар
314.20-бапта қабырғалардың беткі қабатымен жәшіктер салынуы керек. Бұл шаңсорғыштың сыртқы шеті болар еді. Бұл қондырғыға көмектесу үшін, көптеген қораптар қорапшаларды орнатуды жеңілдететін тереңдік өлшеу аспаптарымен жабдықталған. Орнатылатын шаңсорғыштың қалыңдығына сәйкестендіру үшін оң жақ тереңдікті қорапқа теңестіріп, төсенішке орнатылатын қорапқа ие болыңыз.
Кабельді бекіту үшін бірнеше сымды орнату
334.80, 338.10 (B), 4 (А) баптарында 3 немесе одан да көп NM немесе SE кабельдері байланыста орнатылса немесе аралықты сақтамай, әрбір дирижердің NEC-ына сәйкес түзетілуі керек
1.Оптикалық сәулелену, сәулелену спектрлері
Мазмұны: оптикалық сәулеленудің түрлері, оптикалық сәулеленудің көздері мен пайдалану аймағы, сәулелену спектрлерінің негізгі түрлері.
Мақсаты: оптикалық сәулелену мен опткалық спектрдің негізгі түрлерін оқып үйрену.
Оптикалық сәулелену - 100-ден 1000 нм дейінгі толқын ұзындығы бар электрмагниттік сәулелену. Электрмагниттік сәулелену бір секундта тербелістердің толық циклы санын көрсететін тербеліс жиілігімен немесе бір тербеліс уақытына сәулеленуіне таралатын арақашықтығымен, яғни тербеліс ұзындығымен сипатталынады. Сәулеленудің тарау жылдамдығы мына формула бойынша анықталынады:
с = f , мс,
мұндағы - толқын ұзындығы, м;
f - электрмагниттік тербелістердің жиілігі, Гц.
Оптикалық сәулелену толқын ұзындығына байланысты ультра күлгін, көрінетін және инфрақызыл сәулелену болып бөлінеді.
Ультра күлгін сәулелену.
Ультра күлгін сәулелену деп - көрінетін және рентгендік сәулеленулер арасындағы спектріне орналасқан көзге көрінбейтін оптикалық сәулеленуді атайды. Ультра күлгін сәулелену үш топқа бөлінеді: УФ-А - 315 нм-ден 380 нм дейін; УФ-В - 280-315 нм; УФ-С - 100- 280 нм. Ультра күлгін сәулеленудің ауданы шартты түрде жақын (400-200 нм) және алыс немесе вакуумдық (200-10 нм) болып бөлінеді; соңғы атауы осы бөліктің ультра күлгін сәулеленуі ауамен жұтылумен және оның зерттеуі вакуум ішінде жүргізілуімен негізделінеді.
Жақын ультра күлгінің диапазонын көбінесе қара жарық деп атайды, себебі ол адам көзіне көрінбейді, бірақ кейбір материалдардың көрінісі кезінде спектр көрінетін сәулелену ауданына өтеді.
Алыстағы және тәжірибелік диапазон үшін вакуумдық термині жиі қолданылады, өйткені осы диапазонның толқындары Жер атмосферасымен қатты жұтылады.
Ультра күлгін сәулеленудің негізігі табиғи көзі Күн, ал УК сәулеленудің жасанды көздері жарықтың газразрядты көздері, эритемді шамдар, бактерицидті шамдар мен сәулелендіргіштер болып табылады.
Ультра күлгін сәулеленуді пайдалану аймағы.
УК сәулелену ауаны және беттерді зарарсыздандыру үшін тамақ өнеркәсібі кәсіпорындарында кең қолданылады. Ультра күлгін шамдар бактериялар мен микроорганизмдерді өлтіруге қабілетті, сондықтан 5 кварцтық шамдар адамдардың көп шоғырлану орындарында ауаны дезинфекциялау үшін кең қолданылады. Жалған құжаттардан қорғау үшін ультра күлгін жарықтандыру талабында ғана көрінетін оларды ультра күлгін белгілерімен жабдықтайды. Ультра күлгін сәулелену ойын-сауық мақсатында да пайдалынады: сахнада жарық эффектілерін құрастыру үшін.
Көрінетін сәулелену.
Көрінетін сәулелену - 380 - нен 780 нм дейін спектр бөлігін алатын және көру сезімін тудыратын оптикалық сәулелену. Әртүрлі жиілікті жарық сәулеленуі адаммен әртүрлі түстермен қабылданады.
Ақ түсті сәуленің ыдырауы кезінде призмада спектр пайда болады, онда толқындардың әртүрлі ұзындықты сәулеленуі әртүрлі бұрышпен сынады. Спектрге кіретін түстер, яғни бір ұзындықпен (немесе өте тар диапазонмен) жарық толқындарымен алынатын түстер спектральды түстер деп аталынады. Негізгі спектральды түстер: күлгін (380-440 нм), көк (440-485 нм), көгілдір (485-500 нм), жасыл (500-565 нм), сары (565-590 нм), қызғылт сары (590-625 нм) және қызыл (625-780 нм).
Инфрақызыл сәулелену.
Инфрақызыл сәулелену - көрінетін жарықтың қызыл соңымен (780 нм толқын ұзындығымен) және радиосәулеленудің (1 мм толқын ұзындығымен) қысқа толқындары арасындағы спектральды аймақты алатын оптикалық сәулелену.
Инфрақызыл сәлелену алатын барлық аудан әртүрлі толқын ұзындығы бар 3 диапазонға бөлінеді:
- қысқа толқындар 800-ден 1400 нм дейін;
- орташа толқындар 1400-ден 3000 нм дейін;
- ұзын толқындар 3000-ден 10000 нм дейін.
Әдетте инфрақызыл сәулелену микрометрмен өлшенеді. Инфрақызыл сәулелену температурасы абсолюттік нөлден жоғары барлық денелермен шығарылады.
Инфрақызыл сәулеленуді тағы да жылу сәулелену деп атайды, себебі қызған заттардан инфрақызыл сәулелену адам терісімен жылуды сезіну сияқты қабылданады. Бұл кезде денемен шығарылатын толқындар ұзындығы қыздыру температурасынан тәуелді: температура жоғары болған сайын, токын ұзындығы қысқа және сәулелену интенсивтілігі жоғары болады.
Инфрақызыл сәулеленудің көздері.
Табиғи көздерге жататындар: Күн сәулеленуі, жанар таулар, ыстық сулар, атмосферадағы жылулық массатасымалдау үрдістері, орман өрттері, барлық қызған денелер.
Технологиялық көздерге жататындар: газразрядты шамдар, көмір және электрлік доғалар, шиыршығы бар электрлік плиталар, плазмалық қондырғылар, электр қыздыру құралдары, пештер, қозғалтқыштар, генераторлар, атом реакторлары, инфрақызыл лазерлер.
Инфрақызыл сәулеленуді қолдану аймағы.
Инфрақызыл сәуле физиотерапияда, қашықтықтан басқару, өдірісте 6 лак-бояу беттерін кептіру, тамақ өнімдерін зарарсыздандыру үшін, антикоррозияға қарсы құралдарда, үй-жайларды және дала кеңістіктерін жылыту үшін, талшықты-оптикалық байланыс жүйелерінде қолданылады.
Сәулелену спектрлары.
Сәулелену спектры - толқын ұзындықтары бірқатар тәртіппен өзгеретін сәулеленулер жиынтығы.
Заттар сәулеленуінің спектрлік құрамы алуан түрлі. Бірақ осыған қарамастан, тәжірибе көрсеткендей барлық спектрларды тұтас, сызықты және жолақты деп үш типке бөлуге болады.
Тұтас спектр.
Тұтас спектр - толқын ұзындығы интервалын үзілусіз толтыратын монохроматтық құраушылар, сәулелену жүретін шекспектрі, (1 сурет).
1 сурет - Сәулеленудің тұтас спектрі
Тұтас спектр қызған қатты және сұйық заттарды, көп қысымда қыздырылған газдарды шығарады. Күн спектры немесе доғалық шам спектры үздіксіз болып табылады.
Үздіксіз спектрдың сипаттамасы мен оның бар болуы жеке атомдардың сәулеленуінің қасиеттерімен ғана емес анықталынады, бірақ үлкен дәрежеде атомдардың бір-бірімен өзар әрекет етуіне тәуелді. Үздіксіз спекрдің сипаты мен оның өзінің болуы жеке сәулеленетін атомдармен ғана емес, сонымен қатар атомдардың бір-бірімен әрекеттесуімен де анықталынады.
Үздіксіз спектрды жоғары температуралы плазмада бере алады. Электрмагниттік толқындар плазмамені, негізінде электрондардың иондармен соқтығысуы кезінде сәулеленеді.
Сызықты спектрлер.
Сызықты спектр - монохроматикалық сәулеленулердің бір-біріне жанаспайтын жеке тұратын спектр (2 сурет).
Сызықты спектр атомарлық жағдайда аз тығыздықты газбен, бумен сәулеленеді. Әртүрлі орналасуға ие, әртүрлі түсті (толқындар ұзындығы, жиіліктер) жеке сызықтардан тұрады. Әрбір атом белгілі жиілікті 7 электрмагниттік толқындар жиынын шығарады. Сондықтан әрбір химиялық элементтің өзінің спектрі бар.
2 сурет - Сәулеленудің сызықты спектрі
Жолақты спектрлер.
Жолақты спектр - көп тығыз орналасқан сызықтардан тұратын, монохроматтық құраушылары дискреттік топты (жолақ) тудыратын спектр, (3 сурет).
Жолақты спектр - молекулярлы жағдайда газбен шығарылатын спектр.
3 сурет - Сәулеленудің жолақты спектрі
Жолақты спектр қара аралықтарға бөлінген жеке жолақтан тұрады. Жоғары сапалы спектралды аппарат көмегімен әрбір жолақтың өзара өте тығыз орналасқан сызықтар санының жиынтығын көруге болады. Жолақты спектрлардың сызықты спектрлардан айырмашылығы бір-бірімен әлсіз байланысқан немесе байланыспаған, атомдармен емес молекулалармен жасалатынында.
Сызықты спектрлерді бақылағандай, молекулалы спектрлерді бақылау үшін әдетте от буының немесе газ разрядтарының жарқырауын қолданылады.
2.Жарық шамалары және олардың өлшем бірліктері
Мазмұны: жарық шамалары, есептеу әдістері мен өлшем бірліктері.
Мақсаты: жарық шамаларын есептеудің әдістерімен танысу.
Жарықтың сандық және сапалы параметрлерін бағалау үшін арнайы жарық шамаларының жүйесі орнатылынған.
Сандық параметрлеріне жарық ағыны Ф ,жарық күші I, жарықтылық Е, беттік жарығы L және шағылысу коэффициенті ρ жатады. Сапа көрсеткіштері көру жұмысының шартын сипаттайды. Ол дегеніміз фон, қарсы нысанның фоны бар кереғарлық шамасы К, көрушілік V, көз шағылыстыратын көрсеткіш Р.
Жарық ағыны.
Жарық ағыны Ф - уақыт бірлігінің аудан бірлігі арқылы өтетін энергияның сәулелену саны. Жарық ағыны - бұл адам көзімен жарық ретінде қабылданатын және жарық көзінің қуатын сипаттайтын сәулелі ағын бөлігі.
Жарық ағыны мына формуламен анықталынады:
Ф = dQdt
мұндағы Q - сәулеленетін энгергияның саны, Вт;
t - сәулеленетін энергияның уақыт бірлігі, с.
Жарық ағынының өлшем бірлігі - люмен (лм).
Жарық ағыны тек физикалық емес, сонымен қатар физиологиялық шама ретінде анықталынады, себебі оның өлшемі көзбен қабылдауға негізделінеді.
Жарық ағынын кеңістікте де және бетте де бағалау қабылданған.
Бірінші жағдайда сипаттама жарық күші I - жарық ағынының жазықтық тығыздығы, ал екінші жағдайда жарықтылық Е сипаттамасы болып табылады.
Жарық көзінен жарық ағынын өлшеу арнайы құралдар көмегімен - сфералық фотометрлермен жүргізіледі. Өлшеу қиындылығы барлық бағытқа шығарылатын ағынды өлшеуде болып табылады. Ол үшін сфералық шағылысу коэффициенті 1-ге жақын өзі сферасы сфералық фотометрді пайдаланады. Зерттелінетін жарық көзі сфераның ортасына енгізіледі және сфераның қабырғасына орнатылған және көздің қисық спектрлі сезуіне тең, өткізу қисығы бар фильтрмен қапталған фотоэлементтің көмегімен жарық көзінің жарық ағынына фотоэлементтің жарықтығына пропорционал сигнал өлшенеді. Алынған сигналды эталонды жарық көзінің сигналымен салыстыру жолымен жарық көзінің абсолюттік жарық ағынын өлшеуге болады.
Жарық күші.
Барлық жарық көздері, соның ішінде жарықтандыру құралдары кеңістікте жарық ағынын біркелкі таратпайды, сондықтан жарық ағынының 9 кеңістіктегі тығыздығына жарық күші деген шама енгізілген (4 сурет).
Жарық күші I - жарық ағынының кеңістік тығыздығы. Жарық көзінен шығатын және элементарлы дене бұрышы ішінде таралатын жарық ағынының осы бұрыш шамасына қатынасымен анықталынады:
I = Фω
мұндағы Ф - жарық ағыны, лм;
- денелік бұрыш, ср.
Жарық күші канделамен өлшенеді (кд). Майшаммен таралатын жарық күші мысалыға бір канделаға тең.
4 сурет - Жарық күші
Жарықтылық.
Жарықтылық Е - бетке түсетін, жарық ағынымен шығарылатын беттің жарығын сипаттайтын физикалық шама. Жарықтылық дегеніміз - элементтің бетіне, осы элементтің ауданына түсетін жарық ағынына қатынасы (5 сурет):
E = ФS
мұндағы Ф - жарық ағыны, лм;
S - жарық бетінің ауданы, м 2
Жарықтылықтың өлшем бірлігі - люкс (лк).
Жарықтылық жарық күшіне пропорционал. Кеңістіктен арақашықтық ұзаған сайын жарықтылық азайып арақашықтың квадратына пропорционал болады. Жарық сәулесінің жарықтандырылатын бетке көлбеу құлаған кезінде жарықтылық сәуленің құлауының косинус бұрышына пропорционал.
E = IcosαI2
мұндағы I - жарық күші, кд;
l - жарық көзінің жарықтандырылатын бетке дейінгі арақашықтығы, м;
- жарықтандырылатын бетке жарықтың құлау бұрышы.
Басқаша айтқанда, люкспен жарық түсетін беттің жарықтылығын өлшейді. Жарықтылықты анықтау үшін люксметр деп аталатын құрал қолданылады. Ең қолайлы жарықтандыру 200 люксті құрайды. Көптеген кеңсе ғимараттары үшін жарықтылық 120-250 лк, қоймалар - 60-120 лк, өндірістік ғимараттар үшін - 120 - 500 лк жеткілікті.
5 сурет - Жарықтандыру ұғымын анықтау үшін
Жарықтық.
Жарықтық L дегеніміз - жарық күшінің осы бетпен сәулеленетін оның проекциясының ауданына қатынасы (6 сурет):
L = IS*cosα
мұндағы I - белгілі бір бағыттағы беттің жарық күші, кд:
S - беттің ауданы, м 2 ;
- біз білуге қажетті жарықтық перпендикулярының жазықтық пен бағыты арасындағы бұрышы.
Жарықтық бірлігі - бір шаршы метрге кандела (кдм 2 ).
6 сурет - Жарықтық ұғымын анықтау үшін
Барлық фотометриялық шамалар ішінен жарықтық көру сезімдеріне өте жақын байланысты, себебі көздің тор қабығындағы денелер көрінісінің жарықтылығы осы денелер жарықтылығына пропорционал.
Ол жарық күшіне, кеңістікке жарық ағынының құлау бұрышына, заттардың түсіне және т.б. тәуелді. Шамадан тыс жарықтық жылтырлық деп аталады.1 люкс 1 м2 1 люмен 900 S I L 11
Денелік бұрыш.
Денелік бұрыш деп конустық бетпен шектелінген кеңістік бөлігін атайды. Денелік бұрыш сферадағы ықтиярлы радиусы бұрышымен белгіленетін ауданның осы радиусы квадратының қатынасына тең (7 сурет):
ω= SR2
мұндағы R - ықтиярлы радиус, м;
S - денелік бұрышпен көрсетілінген аудан, м 2 .
Денелік бұрыштың өлшем бірлігі стерадиан (ср) болып табылады.
7 сурет - Денелік бұрыш
Шағылысу коэффициенті.
Заттардың оларға түсетін жарық сәулесінің қабілеті шағылысу коэффициентімен сипатталынады.
Шағылысу коэффициенті - бұл қандайда бір беттік шағылысуы жарық ағынының қандайда бір жарық көзінен немесе шамдалдан осы бетке түсетін жарық ағынына қатынасы:
ρ= ФшагФшаг
Заттың шағылысу коэффициенті жоғары болған сайын, ол жарық болып көрінеді. материалдардың шағылысу коэффициенті материалдардың құрамына және бетті өңдеу сипатына байланысты.
Фоны бар нысанның кереғарлығы.
Фоны бар нысанның кереғарлығы К қарастырылатын нысан мен фонның жарықтылығы қатынасымен сипатталынады:
К = LфLн
мұндағы L - фонның жарықтылығы, кдм2 ;
L - нысанның жарықтылығы, кдм2 .
К 0,5 кезіндегі фоны бар нысанның кереғарлығын үлкен, 0,2-0,5 кезінде орташа және К 0,2 кезінде кіші деп санайды.
Көрушілік.
Көрушілік V - бұл көз қабілеттілігінің нысанды оның жарықтылығынан, көлемінен, фоны бар нысанның кереғарлығынан және экспозицияның ұзақтығынан тәуелділігін қабылдау:
V = KKkep
мұндағы К - фоны бар нысанның кереғарлығы;
Knop - шекті кереғарлық, яғни көзбен ажыратылатын кереғарлық.
Көз шағылыстыратын көрсеткіш.
Көз шағылыстыратын көрсеткіш Р - жарықтандыру қондырғысының шағылысу әрекетін бағлау өлшемі, мына өрнекпен анықталынады:
P (S 1)1000,
мұндағы S - көру өрісінде шағылыстыру көздерінің бар болуы мен жоқ болуы кезіндегі жарықтықтың әртүрлі шекті қатынасына тең көз шағылыстыратын коэффициент.
3.Жарық көздері
Мазмұны: жарық көздерінің негізгі параметрлері.
Мақсаты: жарық көздерінің параметрлерімен танысу.
Люминесценттік үш түрге бөлінеді жартылай өткізгіште өтетін сәулелену болып Оптикалық сәулеленудің физикалық табиғаты бойынша жылулық.
Жасанды жарық көзі (ЖК) деп қандай да бір энергия түрін оптикалық сәулеленуге (1-ден 106 нм дейінгі толқын ұзындығы бар электрмагниттік сәулелену) түрлендіру үшін арналған құрылғы.
Сәулелену деп жылулық оптикалық денелерді қыздыру кезінде пайда болатындарды атайды.Қатты денелерде температураға және оның оптикалық құрамына байланысты ол үздіксіз спектрге ие. Жылулық сәулеленуге сәуле тарауы қызуға негізделінген барлық көздер жатады .
Люминесценттік деп жылулық сәулеленуден артық, егер оның ұзақтығы сәйкесінше сәулеленудің электрмагниттік толқындар тербелісінің периодын айтарлықтай жоғарлататын кенеттік сәулеленуді атайды. Люминесценция газ тәрізді, сұйық және қатты денелерде байқалады. Қатты және сұйық заттардың әртүрлі қоздырулар әсерінен жарықты таратуға 13 қабілеттілігі люминофор деп аталады.
Жартылай өткізгіш өтпеліндегі сәулелену тікелей бағытта электрлік токты өткізу кезінде, зарядты тасушылар, электрондар мен тесіктер фотондардың сәулеленуімен (электрондардың бір энергетикалық деңгейден екіншісіне өтуіне байланысты) қайта құрылады.
Жарық көздерінің параметрлері (шам).
Жарық көздерінің барлық параметрлерін техникалық және пайдаланушылық деп екі топқа бөлуге болады.
Техникалық параметрлер - бұл пайдалану шарттарына қатыссыз жарық көзінің сипаты. Техникалық параметрлерге шамның барлық электрлік, жарықтық және механикалық параметрлері жатады.
Жарық көзінің негізгі электрлік параметрлері:
1) Номиналды кернеу (Uн) - белгілі шамға есептелінген кернеу немесе арнайы аппаратура үшін қосылатын кернеу. Қыздыру шамдары үшін барлық басқа параметрлер номиналды кернеу кезінде алынады. Номиналды кернеу вольтпен өлшенеді (қысқартылған белгісі - В, V).
2) Шамның номиналды қуаты (Рн) - қыздыру шамын номиналды кернеуге қосу кезіндегі тұтынылатын есептік қуат. Разрядты шамдар үшін номиналды қуат - арнайы арналған аппараттар үшін оны қосу кезінде шамның тұтынатын есептік қуаты. Қуат ватпен өлшенеді (қысқартылған белгісі - Вт, W).
3) Кейде разрядты шамдар үшін қоректенуші ток түрі айтылады - тұрақты немесе айнымалы ток, жеке типті шамдар тек қана тұрақты токта (мысалы, ксенондық немесе сынапты), немесе тек қана айнымалы токта (люминесценттік шамдар) жұмыс істей алады. Егер шам тек қана тұрақты токта жұмыс істесе, онда міндетті түрде қосылу полярлығы көрсетіледі: тораптың оң полюсі (+) және теріс полюс ( - ) шамның қай шығысына қосылуы керек. Кернеудің оң полюсіне қосылатын шамның электроды анод деп, ал терісі катод деп аталады.
4) Кейбір типті шамдар үшін (эталонды немесе қыздыру шамдары үшін) номиналды кернеу орнына ампермен (А) немесе милиампермен (мА, mA; 1 А = 1000 мА) өлшенетін номиналды тогы (Ін) көрсетілінеді.
Каталогтар мен анықтамаларда жарық параметрлерінен көбінесе номиналды жарық ағыны Ф көрсетілінеді, яғни шамның номиналды қуаты кезіндегі ағын.
Шамдардың үнемділігін сипаттайтын маңызды параметрі жарық беру - шамның жарық ағынының оның тұтынатын қуатына қатынасы болып табылады. Жарық беру люмен ватпен (лмВт, lmW) өлшенеді.
Жарық көздерінің жарық параметрлеріне түс температурасы (Ттүс) жатады. Түс температурасы Ттүс кельвинмен өлшенеді. Қыздыру шамдары үшін түс температурасы дене қызуының температурасына біршама жақын; қуаты 40 - 100 Вт стандартты жарықтандыру шамдары үшін Ттүс= 2700 - 2900 К, галогенді қыздыру шамдары үшін 2900 - 3100 К.
Разрядты шамдар мен жарық диодтары үшін корреляцияланған түстік 14 температура көрсетіледі. Адамның көзі әртүрлі түстік температурасы бар жарық көздерін өзгеше қабылдайтынын атап айтқан жөн:Ттүс, болған сайын жарық бізге суық болып көрінеді. Осылайша, люминесцентті шамдарға арналған жылы ақ түс ұғымы Ттүс= 2700 - 3000 К, бейтарап-ақ - Ттүс= 4000 - 4500 К, суық-ақ - Ттүс= 5000 - 6000 К сәйкес келеді.
Каталогтар мен басқа техникалық әдебиеттерде газразрядты және жартылай өткізгішті жарық көздерінің сипаттамалары үшін тағы да бір жарық параметрі келтіріледі, ол жалпы түс тарату индексі Ra. Жоғары бөлімде айтылғандай барлық жылу көздері Ra= 100 ие. Барлық газразрядты шамдар мен жарық диодтарының Ra100 төмен. Ra мәні үлкен болған сайын, түсті тарату сапасы жоғары болады, яғни шамда жақсы болады. Бірақ практикада Raжоғары болған сайын, шам қымбаттырақ және кейде бағасында айтарлықтай айырмашылық бар (4-6 есе). Жақсы түсті таратуы бар шамдар аз жарық беруге ие. Сондықтан Ra (90) мәні жоғары шамдарды пайдалану қажетті жерде ғана қажет (мысалы, түсті полиграфияда, гүл дүкенднрінде, көркем галереяларында).
Шамдардың механикалық параметрлеріне олардың габариттері мен орнату өлшемдері; массасы (егер католгта берілген болса); цоколдің типі; кейбір шамдардың түрі үшін дене қызуының жағдайы немесе цокольге байланысты разрядты аралығы жатады. Бұл жерге шамның жұмыс жағдайын жатқызуға болады, өйткені шамдардың кейбір түрлері (қыздыру шамы, газразрядты шамдар) жұмыстарын тек қана бір белгілі жағдайда ғана - қатаң түрде көлденең, тік немесе кейбір бұрыштар шегінде болады. Жұмыс кезінде шамдардың белгілі бір жағдайын сақтау қажеттілігі техникалық құжаттарда әрқашан көрсетіледі.
Шамдардың пайдалану параметрлерінің маңыздысы толық және пайдалы қызмет ету мерзімі болып табылады.
Толық қызмет ету мерзімі - бұл шамды пайдаланудың басынан жану ұзақтығы немесе олармен жұмыс істеу қабілеттілігін толық және ішінара жоғалған сәтіне дейін сынау.
Пайдалы қызмет ету мерзімі - бұл шамды пайдаланудың басынан жану ұзақтығы немесе белгілі типті шамды пайдалану мақсатын анықтайтын, бір параметрлерінің шегіне орнатылуына кететін сәтіне дейінгі сынау.
Қызмет ету мерзімінен басқа, пайдалану параметрлеріне сыртқы орта климат факторына төзімділігі (температура, қысым және қоршаған орта ауасының ылғалдылығы), механикалық әсерлерге төзімділігі (соққылар, дірілдер, дыбыстар), электр торабынан қоректенетін кернеу тербелістеріне төзімділігі жатады.
Жарықтың жылу көздері.
Жарықтың жылу көздеріне қарапайым қыздыру шамдары мен галогенді шамдар жатады.
Қыздыру шамы (ҚШ) - жарықтандыру құралы, шам арқылы электрлік токтың өтуі кезінде қызған металл шиыршығымен жарық шығарылатын жасанды жарық көзі.
1 - дене қызуы; 2 - колба; 3 - инерттік газ; 4 - электрод; 5 - ұстауыш;
6 - ұстауыштың шыны кемері; 7 - электрод; 8 - контактілік өткізгіш;,
9 - цоколь; 10 - төменгі контакт; 11 - қалақша (лопатка).
8 сурет - Қыздыру шамының құрылысы
Шыны колба қоршаған ауада жіпті жануынан қорғайды. Жоғары қуатты шам үшін үлкен көлемді колба қажет, ол жіптің қоршаған материалын үлкен ауданға тарауын және мөлдірлікке қатты әсер етпеуі үшін керек. Шамдар инертті газбен толтырылады (аз қуатты шамдарды вакуумды етіп жасайды). Бұл жіп материалының булану жылдамдығын азайтады. Жылу өткізгіштік есебінен болатын жылу шығындарын газды таңдау жолымен төмендетеді. Азоттың аргонмен, криптон немесе ксеноның қоспалары қолданылады.
Шамдарда осмий-вольфрам қорытпасынан жасалынған шиыршықтар (спираль) пайдаланылады. Көбінесе конвекцияны азайту мақсатында сым қос шиыршық түріне ие. Жіптің қызу шығынын азайту үшін шамдар шиыршыққа (спиральға) оралады.
Токты шамға жеткізу үшін никельден жасалынатын электродтар бар. Электродтар қызу денесін ұстап тұратын функциялар мен негізгі бекітетін элементтерді орындайды. Қызудың денесі қосымша молибденнен жасалынатын арнайы ілмектермен бекітілнеді.
Колбаның дәнекерленетін мойыны орнына арнайы мастика көмегімен цоколь бекітіледі. Қалыпты жарықтандыру шамдарының цоколі бұрандалық болып жасалынады, сонымен қатар бұрандасыз цоколдер кездеседі, цоколсіз шамдар көбіне автомашиналарында қолданылады.
Галогенді қыздыру шамдары.
Галогенді қыздыру шамдарын қарапайым шамдармен салыстырсақ уақыты бойынша тұрақты жарық ағыны бар, сәйкесінше жоғары қызмет көрсету мерзімі, сонымен қатар мөлшері аз, кварцтық колбаны пайдалануға байланысты жоғарғы жылу төзімділігіне және механикалық төзімділігіне ие. Өлшемі кішкентай және төзімді қабықша шамды қымбат тұратын ксенонмен жоғары қысымға дейін толтыруға мүмкіндік береді және осының негізінде жоғары жарықтылық пен жоғары жарық беруді алуға болады (немесе физикалық қызмет көрсету мерзімі). Галогенді қыздыру шамдарының құрылысы 9 суретте көрсетілінген.
Шамның колбасы - ұзын жіңішке кварцтық түтік (трубка) 1; қызу денесі - тік сызықты вольфрамды шиыршық 2, колбаның осі бойынша вольфрамды ұстағыштарына бекітілген 3. Түтікшенің екі соңында орналасқан вольфрамды кірістері 4 молибденді жұқалтыр (фольга) 6 кварцке дәнекерленген шығыстарымен 5 қосылған. Штенгельді 7 дәнекерлеу орны колбаның бүйір қабырғасында орналасқан.
9 сурет - Галогенді қыздыру шамының құрылысы
Галогенді қыздыру шамының қызу денесі шамға электродтар мен ұстағыштардың көмегімен қажетті форма берілетін, сәйкесінше шиыршық түрінде болатын вольфрамды сымның арнайы маркасынан жасалынады. Толтыру газының құрамына саны аздау галогендер - фтор, хлор, бром және йод енгізіледі.
Галогенді қыздыру шамының жұмыс істеу принципі колбаның қабырғасында галогенид вольфрамның ұшпа қосылыстарының пайда болуында, олар қабырғадан буланып қызу денесіне жайылады да буланған вольфрамның атомдары оған қайтып келеді.
Артықшылықтары: құны арзан, өлшемдері кіші, монтаждау қарапайымдылығы, қосуды реттеуші аппаратураның қажетсіздігі, қосқан кезде олар лезде жанады, уытты компоненттердің болмауы, айнымалы токта жұмыс істеуі кезінде жыпылықтау мен гуілдің болмауы.
Кемшіліктері: жарық беруі төмен, қызмет көрсету мерзімі аз, кернеуден жарық беру мен қызмет көрсету мерзімінің қатты тәуелділігі, энергияны тұтынуы жоғары.
Қыздыру шамының классификациясы мен белгілері.
ҚШ классификациясы көбіне екі белгі бойынша жүргізіледі: тағайындалуы бойынша (жалпы тағайындалуы және арнайы тағайындалу шамдары) және конструкциясы бойынша (ірі габаритті, орташа габаритті, аз габаритті, шағын, шам-фаралар, шам-шамдалдар, галогендер).
Шамдардың маркалауында шамның типін көрсететін бір немесе екі әріп болады (В - қызу денесінің шиыршығы бар вакуумдық, Б - қызу денесінің шиыршығынсыз және аргонды қоспасы бар, БК - криптонды қоспасы бар және қызу денесінің шиыршығынсыз, ТЖ - тұрғылықты жарықтандыру үшін). Әріптерден кейін жұмыс кернеуі вольтпен және дефис арқылы ваттағы қуаты көрсетілінеді.
Арнайы мақсатты шамдарға әртүрлі тасымалдауға арналған шамдар жатады: көліктік, ұшақтық, темір жол, кеме, трамвай; оптикалық құралдарда пайдалану үшін: прожекторлық, кинопроекциондық, миниатюралық, коммутаторлық, сәндік, жарық өлшеуіштер.
Галогенді қыздыру шамдары сызықтық және шағынгабаритті болып екі топқа бөлінеді. Сызықтық тік қойылған цоколі бар екіжақты цокольге ие. Қуаты 2000 Вт және одан жоғары шамдар майысқақ сым шығыстары бар цоколсіз немесе винтке қысу үшін тегіс контактілермен жиі жасайды. Сызықты шамдар қуатының диапазоны 100 Вт-тан 20000 Вт дейін, номиналды кернеуі - 110, 127, 220 В. Сызықты шамдар КГ немесе КИ әріптерімен (кварцтық галогенді немесе йодты) және номиналды кернеуі мен қуатын көрсететін сандармен маркаланады.
Кернеуі 220 В, қуаты 500 Вт-тан 5000 Вт дейінгі шағын галогенді қыздыру шамдары прожекторлар үшін жасалынады. Бұл шамдар арнайы құрылысына және әртүрлі типті цоколдерге ие.
Сызықты галогенді қыздыру шамдары прожекторларда ашық кеңістіктерде, ғимараттардың алдыңғы жағында, жарнамалау қалқандарында қолданылады. Шағын габаритті галогенді шамдар мұражай мен көрме экспонанттарында, сауда витриналарныда, оптикалық және жарық сигналдары аспаптарында пайдаланылады.
4.Газразрядты жарық көздері
Мазмұны: газразрядты шамдардың, люминесценттік шамдардың, сынапты доғалық шамдарының жалпы қасиеттері.
Мақсаты газразрядты жарық көздерінің сипаттамалары мен оларды пайдалану аймағымен танысу.
Газразрядты шамдардың жалпы қасиеттері.
Газразрядты шам (ГШ) деп газда, буда немесе қоспаларда электрлік разрядтың нәтижесінен пайда болатын оптикалық сәулеленуді атаймыз. Газразрядты шамдарының ерекшеліктері ҚШ салыстырғанда жоғары жарық беруімен және жоғары қызмет көрсету мерзімімен анықталынады, сонымен қатар әртүрлі сәулелену спектріне, қуат мәнінің кең диапазонына және басқа параметрлерге ие.
ГШ жұмыс әрекетінің принципі сол немесе басқа формадағы колбада оптикалық сәулелену үшін екі электродтың арасындағы электрлік разрядқа негізделінген. Кейде қосуды жеңілдету үшін қосымша электродтарды дәнекерлейді. Ауадан тазартылған колбаныі іші берілген қуатқа дейін белгілі газбен (көбіне инертті газбен) немесе инертті газбен және будың жоғарғы серпіндісі бар металдың санымен, мысалы сынаппен, натриймен толтырылады.
ГШ классификациясы физикалық көрсеткіштер бойынша (спектр, сәулеленудің түсі, жарықтылық, потенциал градиенті, энергетикалық ПӘК), құрылысы, пайдалану ерекшелігі мен пайдалану аймағы бойынша болуы мүмкін.
Разряд жүретін газдар мен будың құрамы бойынша ГШ разрядты шамдар газдағы, металлдар буындағы және олардың қосындылары болып бөлінеді.
ГШ жұмыстық қысымы бойынша: төмен қысымды шамдар (ТҚГШ), мысалы 0,1ден 104 Па дейін; жоғары қысымды (ЖҚГШ) 3104 - дан 106 дейін Па; өте жоғары қысымды (ӨЖҚШ) 106 Па жоғары болып бөлінеді.
Разрядының түрі бойынша доғалық разрядты, импульсті разряд, солғын разряд деп бөлінеді.
ГШ негізгі көзі сәулеленуболғандықтан, соған байланысты былай бөлінеді:
- газ немесе бужарықтық, бұл деген атомдардың, молекулалардың немесе иондардың қайта әрекет етуінен пайда болтын сәулелену;
- фотолюминесценттік (қысқаша люминесценттік деп аталынады), сәулелену разрядтың сәулеленуінің қозуынан болатын люминофорлар туғызады;
- электр жарығы, сәулелену жоғары температураға дейін разрядта қыздырылған электродтармен пайда болады. ГШ колбаның формасы бойынша мына түрлерге бөлінеді:
- цилиндрлік колбадағы түтікті немесе сызықтық ГШ, электродтар арасындағы ара қашықтық екі және одан жоғары түтіктің ішкі диаметрінен асады;
- капиллярлы - ішкі диаметрі 4 мм түтікте;
- колбаның ішкі диаметріне тең немесе кіші электродтар арасындағы шар тәрізді ГШ (ГШ колбасы көбіне шар тәрізді формаға ие, осыдан осындай атау); оларды тағы да доғаның қысқа немесе орташа ұзындығы бар ГШ.
Суыту әдәсі бойынша ГШ табиғи және еріксіз (әуелік немесе сумен) суыту ГШ.
Люминесценттік шамдар.
Люминесценттік шам - бұл разряд бу мен инертті газдың қоспасында болатын төмен қуатты разрядты жарық көзі. Шамның құрылысы 10 суретте көрсетілінген. Шамның колбасы 1 - бұл әрқашан шыныдан жасалынған цилиндр. Цилиндрдің торцтық ұштары герметикалық шыны аяқтарына 2 дәнекерленген, оған ішкі жағынан электродтар 3 құрастырылған. Электродтар вольфрам сымынан жасалынған. Электродтар сыртқы жақтан қадауыш 4 пен цокольге 5 дәнекерленген. Люминесценттік шамдардың колбасынан ауа аяқтарының біріне дәнекерленген штенгель 6 арқылы шығарылады. Шығарылғаннан кейін колбаның көлемі инертті газбен 7 және оған бірнеше тамшы түрінде сынап 8 енгізілген. Колбаның барлық цилиндрлік бөлігі ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
