Сызбалар МЕСТ
Жоспар
І Кіріспе
ІІ Негізгі бөлім
1.Сызбаларды графикалық безендіру.
1.1.Сызбаның түрлері.
1.2.Атрибуттар сызба үшін.
1.3.Тұтас,сызық сызбалары.
1.4.Сызбадағы таңбалар.
2. КҚБЖ-ның негізгі ережелері.
2.1.Пішімдер.
2.2.Масштабтар.
2.3.Сызба сызықтары.
2.4.Сызба қаріптері.
2.5.Сызбаларға өлшем қою ережелері.
Қорытынды.
Пайдаланылған әдебиеттер.
І Кіріспе
Графика -- (гр. graphein, тырнау, жазу, салу дегеннен)
1. Жазуда қолданылатын таңбалардың (әріп және тыныс белгілерінін) жиынтығы.
2. Жазу танбалары жүйесі мен тілдін фонетикалық жүйесінің ара қатынасын, байланысын білдіреді.
3. Тырнайтын, жазатын, грифель құралының көмегімен салынатын өнер түрі.
Графика өнері каллиграфиямен, жазбамен тығыз байланысты деп табылады. 19 ғ. дейін графика мен сурет түсініктері қатаң ажыратылып қаралды. Графика деп тек баспа техникасымен салынатындарды атаса, суретке -- қолмен салынатын жұмыстарды: нобайды, нұсқа, т.б. жатқызады.
Графика - бейнелеу өнерінің бір жанры. Кескіндеме жанрында түс пен бояу негізгі рөл атқарса, графикада (гр. graphein гр. grapho - жазамын) сызықтар, штрихтар, ашық және қара (қоңыр) дақтардың арақатынасы шешуші рөл атқарады, сондай-ақ заттардың ең негізгі белгілері таңдап алынады. Графикаға гравюраның барлық түрлері (литография, линогравюра, ксилография), плакаттық, сатиралық сурет түрлері жатады. Бейне қарындашпен, көмірмен, бормен, қаламұшпен тікелей қағазға түсіріледі немесе арнайы өңделген тақталарға (гравюра) немесе тасқа (литография) бедерленіп, қағазға содан басылады, кейде баспалық-механикалық әдіс арқылы көбейтіледі. Бейнелеу құралдарының қарапайымдылығымен әрі көп таралыммен басып шығаруға ыңғайлылығымен графика бұқаралық байланыс, ақпарат саласында (плакаттар, пошта маркалары, экслибристер, газет-журналдар), кітаптарды, әдеби шығармаларды безендіру үшін, әр түрлі тақырыпқа карикатура, шарж, жалпы нобай, композициялық эскиздер салу үшін, т.б. заттарды көркемдеуде кеңінен қолданылады. Графикада кескіндеме жанрындағыдай акварель, гуашь, пастель пайдаланылады. Графиканың көп ғасырлық тарихы бар. Батыс Еуропаның Леонардо да Винчи, Микеланджело, Рембрандт, орыс халқының Орест Кипренский, Карл Брюллов, Василий Перов, Илья Репин сынды суретшілері өздерінің графикалық туындылары арқылы әлемдік бейнелеу өнері қорын байытты. Қазақстандағы графикалық суреттердің ежелгі (палеолит дәуірі) үлгілеріне Балқаш, Түркістан, Маңғыстау, т.б. жерлерде жартастарға салынған суреттер жатады. Қазіргі заманғы қазақ бейнелеу өнеріндегі графика 1930 - 50 жылдары аралығында қалыптасты.
ІІ Негізгі бөлім
1.Сызбаларды графикалық безендіру.
Сызба -- бұйымды жасап шығару немесе құрастыру үшін керекті ақпараттар түгелдей келтірілген құрылымдық құжат; КҚБЖ бойынша анықталатын шартты белгілеулер ережелерін сақтай отырып бұйымдарды проекциялар жазықтықтарына кескіндеп түсіру; бұйымдарды, негізінен алғанда машиналар, ғимараттар, мен олардың бөлшектерін әзірлеу үшін олардың қажетті өлшемдері, масштабтары, құрамын көрсетіп, сызбалап бейнелеу.
Сызбада бұйымның кескіндері көрсетіледі, ал кескіндерді өзара перпендикуляр жазықтықтарға тік бұрыштап проекциялау әдісімен орындайды. Кескіндерге өлшемдер түсіріледі және келісілген шартты белгілерді пайдаланады. Сызба конструкторлық құжаттаманың бірыңғай жүйесіне (КҚБЖ) қатысты стандарттардың талабына сай орындалады. Сызбаның негізгі түрлері: жалпы түр сызбасы; кешенді сызба; құрастыру сызбасы; тетік сызбасы.
1.1.Сызбаның түрлері.
Жалпы түр сызбасы (Чертеж общего вида) -- құрастырылған бұйымның (машинаның, механизмнің және тағы басқалардың) жұмыс жасау принципін түсінуге, оның құрамына енетін тетіктердің пішіндерін анықтауға мүмкіндік беретін құрылымдық құжат. Жалпы түр сызбасы алғаш ұсынылып отырған жаңа құрасбұйым үшін орындалады. Сызбаны талдаудың және талқылаудың нәтижесінде, машинаны жақсартуға бағытталған өзгерістер енгізілуі мүмкін. Құрасбұйымның жалпы түр сызбасын тетіктеуге, яғни оның құрамына кіретін әрбір бөлшектің жұмыс сызбасын салуға болады.
* Кешендi сызба (Комплексный чертеж) -- Монж әдісімен салынған, бір-бірімен проекциялық байланыста орналастырылған тікбұрышты проекциялардың жүйесі.
* Құрастыру сызбасы (Сборочный чертеж) -- машинаны немесе механизмді құрастыру және ажырату үшін пайдаланылатын құрылымдық құжат. Онда құрасбұйымның құрамына кіретін бөлшектер нөмірленіп, ал нөмірлер шығару сызықтарының сәкілеріне жазылып көрсетіледі. Құрастыру сызбасында тетіктер және оның элементтері стандарттарда тағайындалған шартты белгілерді, ережелерді ескеріп ықшамдап кескінделеді. Бөлшектердің қалайша бір-бірімен біріктірілгендері немесе жалғастырылғандары көрсетілгенімен, Құрастыру сызбасын пайдаланып, әр тетіктің пішінін және өлшемдерін анықтауға мүмкіндік болмайды.
* Тетiк сызбасы - тетікті жасап шығару үшін қажетті мәліметтер түгелдей көрсетілген конструкторлық құжат; бөлшектің бейнесі мен оның дайындауы мен бақылауына қажетті басқа да мәліметтері бар, негізгі конструкторлық құжат.
Онда тетіктердің кескіндері (көріністер, тіліктер, қималар) сызылады. Кескіндер бөлшектің пішінін анықтауға толық мүмкіндік берулері қажет. Кескіндерге өлшемдер түсіріліп, олардың ауытқу шектері (шақтамасы) тағайындалады. Беттердің кедір-бұдырлығын анықтайтын ақпараттарда болады.
* Габариттік сызба - қойылған және қосылған өлшемдерден тұратын өлшемнің контурлық бейнесінің сызбасы.
* Жұмыс сызбасы - өнімнің шығарылуын бейнелеуден басқа оны дайындау мен бақылау мәліметі бар бөлшектердің сызбасы.
1.2.Атрибуттар сызба үшін.

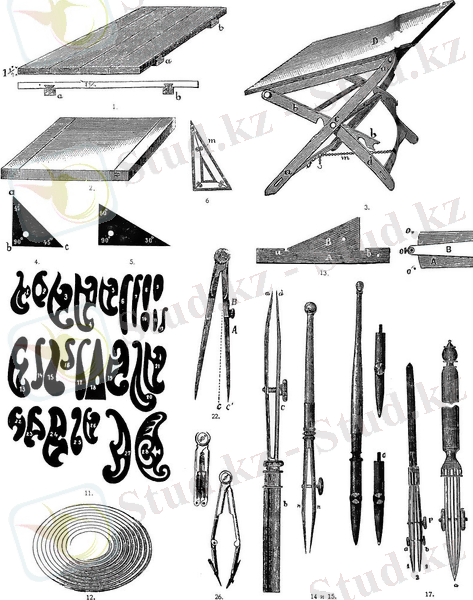

Сызба қағазы (Бумага чертежная, ватман) -- сызба салу үшін шығарылатын арнайы қағаздар, түсі ақ және тығыз болуы керек.
* Сызба өрiсiнiң шетi (Рамка поля чертежа) -- қағазға сызбаны салмай тұрып, пішіннің шетін көрсететін сызықтарды жүргізіп алады. Содан соң сызба өрісін шектейтін рамка деп аталатын тіктөртбүрыш салынады. Сызбадағы рамканы қағаздың үстіңгі оң және төменгі жақтарынан, пішім шетінен 5 мм қашықтықта, ал сол жагынан 20 мм қашықтықта жүргізеді. Қағаздың сол жағындағы ені 20 мм болатын жолақ пішімді тігу үшін қалдырады (альбом түрінде).
* Сызба сызығы (Линия чертежа) -- бұйымның кескіндерін салуда қолданылатьш сызықтар. Сызба сызығы - 9. Олардың төртеуі -- тұтас, ал қалған бесеуі -- тұтас емес сызықтар.
1.3.Тұтас,сызық сызбалары.
Тұтас жуан негiзгi сызық сызбада көрінетін сызықтарды бастыра жүргізу үшін қолданылады. Оның жуандығы s= 0,5 ... 1,4 мм болады.
* Тұтас жiңiшке сызық сызбада көмекші тұрғызу сызықтарын, қима мен тілікті сызықтау үшін қолданылады. Оның жуандығы негізгі сызықтан екі-үш есе жіңішке болуы тиіс.
* Тұтас жiңiшке iркiсiндi сызық (Линия с изломами) -- ұзын үзу сызықтарын көрсету үшін қолданылады. Жуандығы тұтас жіңішке сызықтың жуандығындай болады.
* Тұтас ирек сызық (Волнистая линия) -- түзу сызықтары үшін және тілікті көріністен бөлу үшін қолданылады. Ол сызу аспаптарының көмегінсіз қолдан жүргізіледі. Жуандығы тұтас жіңішке сызықтың жуандығымен бірдей.
* Үзiк сызық (Разомкнутая линия) қиюшы жазықтықтардың орындарын көрсету үшін қолданылады, сондықтан оны қима сызығы деп те атайды. Жуандығы (1...1,5 )-ке тең болады. Бір бөлігінің ұзындығы 8 мм-ден 20 мм-ге дейінгі аралықта алынады.
* Үзілме қос нүктелi жіңiшке сызық жайылмадагы бүгу сызықтарын, бұйымның қозғалып тұратын бөліктерін шеткі немесе аралық жағдайларында кескіндеу үшін қолданады. Жуандығы тұтас жіңішке сызықтың жуандығымен бірдей. Сызықтың бөліктерінің ұзындығы 5...30 мм, ал олардың аралығы 4...6 мм.
Сызық (Штрих-пунктирная линия) осьтік және центрлік сызықтарды осы сызықтың көмегімен кескіндейді. Сызық бөліктерінің ұзындығы 5...30 мм, ал аралықтары 3...5 мм шамасында болады. Нүкте (сызықша) бөліктер аралығының дөл ортасына қойылады. Бұл сызықтың жуандығы да (2s3 12) s-ке тең болады.
* Тылран сызық -- қиюшы жазықтықтың алдындағы нәрсе бөлігін, шынықтырылатын немесе қапталатын беттерді кескіндеу үшін қолданады. Бөліктерінің ұзындығы 3...8 мм, ал олардың аралығы 3...4 мм болады. Жуандығын (12... 13) s-ке тең етіп жүргізеді.
* Үзiлме сызық (Штриховая линия) -- сызбада көрінбейтін сызықтарды кескіндеу үшін қолданылады. Сызық бөліктерінің ұзындығы 2 мм-ден 8 мм-ге дейінгі аралықта, ал олардың ара қашықтығы 1 мм-ден 2 мм-ге дейінгі аралықта алынады. Жуандығы (12 ... 13) s-ке тең болады.
1.4.Сызбадағы таңбалар.
Сызбадағы таңбалар (Знаки на чертежах) -- шартты графикалық белгілер, тетіктер және басқа да геометриялық фигуралар элементтерінің пішінін сызбадағы кескіндерінде сөзбен емес, таңбалар түрінде көрсететін ұғым.
2. КҚБЖ-ның негізгі ережелері.
Барлық сызбалар КҚБЖ тағайындаған ережелерге қатаң сәйкестікте орындалулары тиіс. Сызбаларды безендіру стандарттарына: пішімдер, масштабтар, сызықтар, сызба қаріптері, негізгі жазбалар жатады.
2.1 Пішімдер
Сызбалар МЕСТ 2.301-68 (2.1 кесте) стандартымен тағайындалған және қағаз парағында жіңішке тұтас сызықтарымен жүргізілген сыртқы рамкамен бөліп көрсетілетін пішімдерде орындалуы тиіс.
2.1 кесте - Негізгі пішімдер
Белгіленуі
Жақтардың өлшемдері,мм
А0
841 х 1189
А1
594 х 841
А2
420 х 594
А3
297 х 420
А4
210 х 297
Негізгі пішімдерге А0, А1, А2, А3, А4 пішімдері жатады. А0 пішімнің ауданы 1 м 2 тең, ал оның жақтарының ара қатынасы тең екендігін ескерсек, онда оның жақтарының өлшемдерін анықтау қиын емес. Қалған негізгі пішімдерді осы пішімнің алдында көрсетілген пішімнің ұзын жағын оның қысқа жағына параллель етіп сызықпен тең 2 бөлікке бөлу арқылы алуға болады. (2.1сурет )
Белгіленуі Жақтардың өлшемдері, мм А0 841 х 1189 А1 594 х 841 А2 420 х 594 АЗ 297 х 420 А4 210 х 297 9
Сондай-ақ жақтары 148х210мм болатын А5 пішімін қолдануға да рұқсат етіледі.
МЕСТ 2.301-68 негізгі пішімдерден басқа еселенген пішімдерді де пайдалануға рұқсат етеді. Олар негізгі пішімдердің қысқа жақтарын бүтін санға еселеу арқылы анықталады, мысалы А2 х 3 пішімнің өлшемдері 594 х 1261 мм.
Сызбаның сыртқы рамкасының ішінен қалың сызықпен пішімнің жоғарғы, төменгі және оң жақтарынан 5 мм ара қашықтықта, және сол жағынан 20 мм арақашықтықта жұмыс өрісінің рамкасы сызылады.
Сызбаның оң жақ төменгі бұрышында сызбаның негізгі жазуы орналастырылады А4 пішімнің парақтарында негізгі жазуды парақтың тек қысқа жағына бойлай орналастырады, ол қалған барлық пішімдерде оның қысқа жағында бойлай, сондай-ақ ұзын жағын да бойлайда орналастыруға болады. А1 пішімін бөлу жолымен алынған А2, АЗ, А4, пішімдерінің мысалдары 2.1 суретте келтірілген.
2.1-Негізгі пішімдер
2.2 Масштабтар
Бұйымның күнделігіне және өлшеміне байланысты оның кескіндері МЕСТ 2.З02-68 тағайындалған масштабтарда орындалады.
Масштаб - бұл сызбадағы кескін өлшемдерінің бұйымның тиісті нақты (натурал) өлшемдеріне қатынасы. Масштабтар стандарт қатардан (2.2 кестені қара) таңдап алынады.
Таңдап алынған масштаб бұйым кескінінің және оның конструкциялық элементтерінің айқындығын қамтамасыз етуі керек.
Кескін масштабы сызбаның негізгі жазуының тиісті графасында көрсетіледі. Егер сызбадағы қайсібір кескіннің масштабы негізгі жазуда көрсетілген масштабтан өзгеше болса, онда оны кескін белгілеуіне қатысы бар жазбаның оң жағына жақша ішіне, мысалы, А (1 : 2), немесе егер белгілеу болмаса кескіннің үстіне жақшасыз орналастырады. 2.
2 Кесте - Масштабтардың стандартты қатары
Масштаб түрі
Сандық белгіленуі
Кішірейту масштабы
1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1 :20; 1:25; 1:40; 1:50; 1:75; 1:100
Нақты шама
1:1
Үлкейту масштабы
2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40: 1; 50:1; 100:1
2.3 Сызба сызықтары.
Сызба деп нәрсенің кескінінен және оны жасауға керекті басқа да мәліметтерден тұратын құжаттарды айтады. Кескін белгілі бір ережелер бойынша сызу аспаптарының көмегімен әртүрлі сызықтармен салынады. Сызбада 9 түрлі сызық қолданылады:
- тұтас жуан негізгі сызық, сызбада көрінетін сызықтарды бастыра жүргізу үшін қолданылады. Жуандығы С(латын әріпі) мен белгіленеді де, өлшемі 0,6мм-ден 1,5мм-ге дейінгі аралықты алынады;
- тұтас жіңішке сызық, сызбада шығару мен өлшем сызықтарын, проекция жане координата осьтерін, көмекші тұрғызу сызықтарын, қима мен тіліктерді штрихтауын үшін қолданылатын сызық. Оның жуандығы негізі сызықтың жуандығынан екі-үш есе жіңішке болады;
- тұтас жіңішке іркісінді сызық, сызбада ұзын түзу сызықтарын көрсету үшін қолданылады. Жуандығы негізгі сызықтың жуандығынан екі-үш есе жіңішке болады;
- тұтас ирек сызық, сызбада үзу сызықтары, тілікті көріністен бөлу үшін жане жергілікті көріністер мен жергіліктерді тіліктерді көрсету үшін қолданылады. Ирек сызық қлдан жүргізіледі , жуандығы негізгі сызықтызықтың жуадығынан екі-үш есе жіңішке болады;
- үзілме сызық, сызбада тетікбөлшектің көрінбейтін сызықтарын көрсету үшін қолданылады. Жуандығы негізгі сызықтан екі-үш жіңішке болады, сызық бөліктерінің ұзындығы 2мм-ден 8мм-ге дейінгі аралықта , ал олардың арағашықтары 1мм-ден 2мм-ге дейінгі аралықта алынады;
- жіңішке нүктелі үзілме сызық, сызбада осьтік жане орталық сызықтарын көрсетеді. Жуандығы негізгі сызықтан екі-үш есе жіңішке болады, сызық бөліктерінің ұзындығы 5мм-ден 30мм-ге дейінгі , ал аралықтары 3мм-ден 5мм-ге дейінгі аралықта алынады;
- жуандатылған нүктелі үзілме сызық, сызбада шынықтырылатын жане қапталатын беттерді, қиюшы жазықтықтың алдындағы нәрсе бөлігін кескіндеу үшін қолданылады. Жуандығы негізгі сызықтан 1,5-2есе жіңішке болады;
- жіңішке қос нүктелі үзілме сызық, сызбада модельдер жаймасының бүгу сызықтарын көрсету үшін қолданылады. Жуандығы негізгі сызықтан екі-үш есе жің ішке болады, сызық бөліктерінің ұзындығы 5...30мм, олардың аралығы 4...6мм болады;
- үзік сызық, сызбада қиюшы жазықтардың орындарын көрсеттеді, сондықтан қима сызыңы деп атайды., Жуандығы негізгі сызықа тең немесе 1,5 есе жуан болады, бөлігінің ұзындығы 8...20мм-ге тең. Сызбада сызықтардың түрін дұрыс пайдалану және әр түрлі сызықтарды әр түрлі қарындаштармен жүргізу керек. Мысалы, жіңішке сызықты Т (немесе Н) белгілі, ал негізгі жуан сызықтарды М (немесе В) белгілі қарындашпен орындаған дұрыс болады.
2.4 Сызба қаріптері
Қаріп деп әріптердің, цифрлардың және сызбаларда қолданылатын белгілердің жиынын айтады. Ғылымда, техникада, сәулет өнерінде неше түрлі қаріптер қолданылады. Сызбаларды салу, оларды іс жүзінде қолдану тәжірбиелерін жалпылаудың нәтижесінде сызбалардағы өлшемдердің шамасын көрсету жане жазуларды орындау үшін қалыптасқан арнаулы сызба қаріптері тағайындалған. Қаріптің өлшемі (h) деп бас әріптердің миллиметрмен есептелген биіктігіне тең шаманы айтады. Бас әріптің биіктігі (h) жазу жолына перпендикуляр бағытта өлшенеді.
Сызбалардағы барлық жазулар айқын болуы және 2.304-81 сәйкес сызба қаріптерімен орындалуы керек. Құжаттарды автоматтандырылған әдіспен орындау кезінде есептеу техникасының құралдарында пайдаланылатын қаріптерді қолдануға да болады: бұл жағдайда олардың сақталуы және тұтынушыларға құжаттардың берілуі қамтамасыз етілуі тиіс.
МЕСТ 2.304-81 қаріптердің келесі өлшемдерін тағайындайды: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Қаріп өлшемі жол табанына перпендикуляр өлшенетін бас әріптердің миллиметрдегі биіктігі - h пен анықталады. Стандарт қаріптің тік және 75° көлбеуліктегі 2 типін тағайындайды: А типті - қаріп сызығының қалыңдығы d = 114h және Б типті - қаріп сызығының қалыңдығы d = 110h. Қаріп параметрлерінің белгілеулері А типті және Б типті қаріп параметрлерінің өлшемдері тиісінше 2.4 және 2.5 кестеде келтірілген.
2.4 кесте - A типті қаріптердің параметрлерінің өлшемдері
Параметр
Белгіленуі
Салыстырмалы өлшем
Өлшемдер,мм
Қаріп өлшемі-бас әріптер биіктігі
h
(1414)h
14d
2,5
3,5
5,0
7,0
10,0
Кіші әріптер биіктігі
c
(1014)h
10d
1,8
2,5
3,5
5,0
7,0
Әріптер арасындағы арақашықтық
a
(214)h
2d
0,3
0,5
0,7
1,0
1,4
Жолдар табандары арасындағы ең кіші арақашықтық
b
(2214)h
22d
4,0
5,5
8,0
11,0
16,0
Сөздер арасындағы ең кіші арақашықтық
e
(614)h
6d
1,1
1,5
2,1
3,0
4,2
Қаріп сызығының қалыңдығы
d
(114)h
d
0,18
0,25
0,35
0,5
0,7
2.3 суретте көлбеу қаріптегі орыс әліпбиінің әріптері мен араб сандарының пішіндері көрсетілген.
2.3 сурет - Қаріптерді жазу
Әріптер мен сандардың сызықтарының қалыңдығы бүкіл жазба үшін бірдей болуы тиіс. Әріптердің (А және Б типтерінің бас және кіші) төменгі және бүйіріндегі өскіндерін іргелес әріптердің арасындағы аралықтың есебінен жасайды, ол Й әріпінің үстіңгі сызығы жолдар арасындағы аралықтың есебінен жасалынады. Кейбір бас әріптердің арасындағы аралық үлкейген тәрізді болып көрінген ... жалғасы
