Қазақстан Республикасы Білім және Ғылым министрлігі
Шәкәрім атындағы Семей мемлекеттік университеті
Кафедра меңгерушісі
Сабитова А. Н.
қорғауға жіберілді
«__»2020 г
Дипломдық жұмыс
Тақырыбы: «Алматы облысы, Сарқан ауданы, Черкасск орта мектебі КММ өрт қауіпсіздігін қамтамасыз ету жағдайы»
мамандығы
- 5В073100 - «Тіршілік қауіпсіздігі және қоршаған ортаны қорғау»
Орындаған:
БЖ - 615 топ студенті Даиржан Д. Ө
Жетекшісі
: доктор сель. хоз. наук и. о. п Жанадилов А. Ю
Нормаконтролер
Мурзалимова А. К.
Семей
2020
МАЗМҰНЫ
№
Атауы
№ беті
№:
Атауы:
Кіріспе
№ беті:
№:
Атауы:
Бөлім 1. Нысанның инжерлік-техникалық сипаттамасы
№ беті:
№:
1. 1.
Атауы:
Нысан туралы жалпы мәліметтер
№ беті:
№:
1. 2.
Атауы:
Қабат жəне қазандық сипаттамасы
№ беті:
№:
Атауы:
Бөлім 2. Эвакуация жұмыстарын жүргізу шаралары
№ беті:
№:
2. 1.
Атауы:
Жалпы ережелер
№ беті:
№:
2. 2.
Атауы:
Ғимараттардың отқа төзімділік деңгейі
№ беті:
№:
2. 3.
Атауы:
Өрттің даму болжамы
№ беті:
№:
2. 4.
Атауы:
Нысандағы адамдардың қауіпсіздігін қамтамасыз ету
№ беті:
№:
2. 5.
Атауы:
Құтқару жұмыстарын ұйымдастыру шаралары
№ беті:
№:
2. 6.
Атауы:
Өрт сөндіруг жұмыстарына арналған құралдар жəне тəсілдер
№ беті:
№:
2. 7
Атауы:
Адамдар жаппай орын алатын ғимараттардағы өртті сөндіру
№ беті:
№:
2. 8.
Атауы:
Химия, информатика, физика оқу бөлмелеріндегі қауіпсіздік ережелері
№ беті:
№:
Атауы:
Бөлім 3. Өрт бөлімшелерінің өртті тоқтату жұмыстарын ұйымдастыру
№ беті:
№:
3. 1
Атауы:
Нысанның қызмет көрсетуші персоналын өрт сөндіру бөлімшелесі өрт орнына келгенге дейін өртті сөндіруін ұймдастыру
№ беті:
№:
3. 2.
Атауы:
Шартты өрттің дамуы және оны сөндіруді ұйымдастыру туралы деректер
№ беті:
№:
3. 3.
Атауы:
Өрт сөндіру қызмет бөлімшелерінің нысанның жəне ауданның əкімшілік қызметтерімен өзара жұмыстарын ұйымдастыру
№ беті:
№:
Атауы:
Бөлім 4. Жедел бөлім
№ беті:
№:
4. 1.
Атауы:
Жедел-тактикалық сипаттамасы
№ беті:
№:
4. 2.
Атауы:
Өрт туралы сигнал беру қондырғысының сипаттамасы
№ беті:
№:
4. 3.
Атауы:
Өрт хабарлау қондырғысының сызбасы
№ беті:
№:
4. 4.
Атауы:
Өрт бөлімшесі мен нысанның лауазымды тұлғаларына ұсыным
№ беті:
№:
Атауы:
Бөлім 5. Еңбек қорғау жəне нысанның қоршаған ортаға антропогендік əсерін бағалау
№ беті:
№:
5. 1.
Атауы:
Еңбек қорғау
№ беті:
№:
5. 2.
Атауы:
Нысанның қоршаған ортаға антропогендік əсерін бағалау
№ беті:
№:
5. 3.
Атауы:
Адамдар мен материалдық құндылықтарды құтқару бойынша іс-қимылдарды орындау кезіндегі қауіпсіздік ережелері
№ беті:
№:
5. 4.
Атауы:
Өрт сөндіру кезіндегі қауіпсіздік ережелері
№ беті:
№:
5. 5.
Атауы:
Өрт кезіндегі арнайы жұмыстарды орындау қауіпсіздік ережелері
№ беті:
№:
Атауы:
Қорытынды
№ беті:
№:
Атауы:
Қолданылған əдебиеттер
№ беті:
КІРІСПЕ
Қазақстан Республикасы аумағындағы оқу орындарындағы өртке байланысты және материалдық шығынға және ересектер мен балалардың қаза болуына әкеп соқтыратын жағдайлар болу қаупіне сүйене отырып, аталған әлеуметтік нысандарда өрт қауіпсіздігін қамтамасыз ету шаралары бүгінгі күні өзекті мəселе болып табылады және ерекше мəн беруге лайық.
Адамдарды, мүлікті, қоғам мен мемлекетті төтенше жағдайдан қорғауға бағытталған ұйымдастыру іс - шараларының кешенін өрт қауіпсіздігі деп атаймыз.
Көптеген адамдар өрт қауіпсіздігі деген не жəне оның маңыздығын білмейді. Кейбіреулер өрт қауіпсіздікке немқұрайлы қарап, ережелерді бұзады немесе, салғырттықпен орындайды.
Өрт қауіпсіздігінің әлеуметтік мәні өртке қарсы жүйелерді жетілдіру және жақсарту арқылы өрттің пайда болуын болдырмау, өрт қауіпсіздігі талаптарын орындау және өрт бөлімі қызметкерлеріне мекеме басшылары көмек көрсету болып саналады.
Өрт қауіпсіздігінің экономикалық мәні, еңбек жағдайлары мен қауіпсіздігін ұйымдастыру жөніндегі іс - шаралардың тиімділігімен көрінеді және әлеуметтік көрсеткіштердің өзгеруі кезінде алынатын мəліметпен айқындалады.
Бұл дипломдық жұмыста «Алматы облысы, Сарқан ауданы, Черкасск орта мектебі КММ өрт қауіпсіздігін қамтамасыз ету жағдайы» қарастырылады.
Бұл нысанның ерекшелігі мектеп ғимаратының ішінде шағын орталық, яғни балабақша орналасқан (Қарлығаш балабақшасы) . Осыған орай бұл ғимаратқа өрт қауіпсіздігі деңгейінің жоғары болуы талап етіледі.
Жұмыстың мақсаты:
Черкасск ауылындағы Орта Білім Беретін Мекемесі КММ қауіпсіздік кешенін қарастыру, нысанның өрт қауіпсіздік деңгейін анықтау. Сондай - ақ қызметкерлер мен оқушыларды өрттің қауіпті факторларынан сақтау үшін инженерлік - техникалық шешімді дайындау және мектеп ғимаратына қажетті өрт қауіпсіздік жағдайларын анықтау.
Жұмыстың міндеті:
Білім беру мекемесі үшін өрт қауіпсіздігі талаптарын белгілейтін ережелерді дайындау;
Таңдаған ғимараттың жалпы анықтамасын беру;
Черкасск Орта Мектебі КММ нысанында өрт қауіпсіздігін қамтамасыз ету ережелерін дайындау;
Өрт қауіпсіздігі саласындағы нормативтік құжаттар талаптарына нысанның сәйкестігін анықтау;
Черкасск Орта Мектебі КММ өртке қарсы сақтандырғыш (қорғаныс) құралдарына талдау жүргізу;
Өрт кезінде немесе төтенше жағдай кезіндегі азаматтардың іс әрекетін анықтау, өрт сөндіру қызметкерлердің іс әрекетін талдау;
Алынған мəліметтер негізінде өрттің пайда болуына байланысты жазатайым оқиғалардың пайда болуын немесе олардың нысан аумағында өрт болмауын төмендетуге әкелетін техникалық шаралар мен ұсыныстар жасау.
Мекен-жайға жету бағыты
Сарқан ауданы Черкасск ауылы М. Тынышбаев көшесі №143 мекен-жайы бойынша орта білім беретін мектеп ғимараты
Өрт сөндіру бөлімінен қашықтық: 80 км
Ғимаратқа дейін қысқа жүру бағыты: Ауезов көшесімен Қонаев көшесіне дейін (оңға), Қонаев көшесімен тік Алматы-Өскемен тас жолына дейін, Алматы-Өскемен тас жолымен Қойлық ауылына дейін, Қойлық ауылының Макетов көшесімен Жансугуров көшесінен оңға Черкасск ауылына дейін, Черкасск ауылының М. Тынышбаев көшесімен мектеп ғимараты аумағына дейін
ӨБ-22 келу есептік уақыты: 96 мин
Шартты өрт сөндіру нұсқасы:
Нұсқа № 1 кітапхана
Нұсқа № 2 қойма
Телефон нөмірлері:
- жетекші 29-5-29
- күзет 29-5-29
Бөлім 1. НЫСАННЫҢ ИНЖЕНЕРЛІК-ТЕХНИКАЛЫҚ СИПАТТАМАСЫ

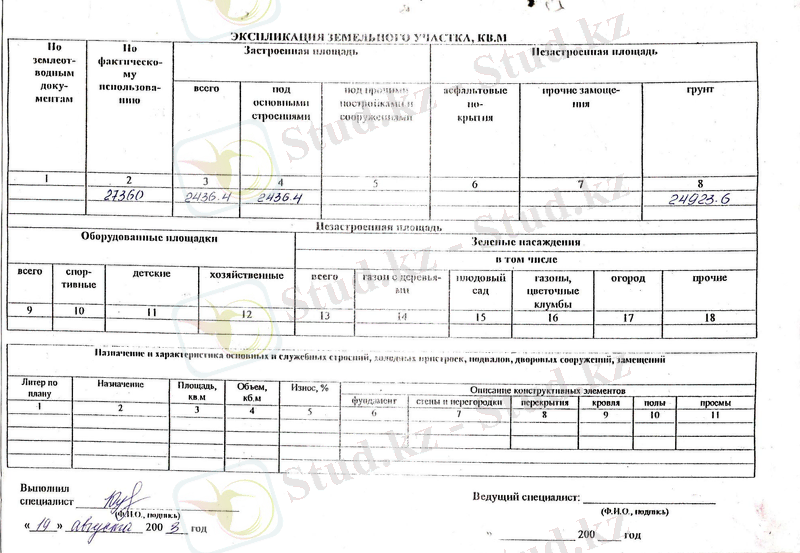

Нысан туралы жалпы мәліметтер
Кесте 1
Ұйымның мақсаты
Білім беру нысаны
Ұйымның мақсаты:
Аумақ ауданы
Білім беру нысаны:
27360 Га
Ұйымның мақсаты:
Аумақтағы қоршау түрі, кіру жолдарының саны және орналасуы
Білім беру нысаны:
Аумақ жартылай металл декоративті қоршаумен қоршалған, екі кіру есігі бар
Ұйымның мақсаты:
Аумаққа тиісті ғимараттар мен құрылыстардың саны және анықтамасы
Білім беру нысаны:
Мектеп ғимараты жанында 30м сұйық отынмен жұмыс істейтін жылыту қазандығы орналасқан
Ұйымның мақсаты:
Негізгі нысаннан өртке қарсы су гидранттарына дейінгі қашықтық
Білім беру нысаны:
ПГ-27 (К-110) М. Тынышбаев көшесі №143 - 50м.
ПГ-26 (К-110) М. Тынышбаев көшесі 59 - 8м.
ПГ-25 (К-110) М. Тынышбаев көшесі - 100м.
Ұйымның мақсаты:
Электрмен желісінің жалпы өшіру құрылғысының орналасқан жері
Білім беру нысаны:
Электр желісін өшіру : негізгі нысаннан 30м қашықтықта орналасқан. Электр кернеуі 220В
1. 1. а. Негізгі нысанның сипаттамасы
Кесте 2
№ п/п
Көрсеткіштер атауы
Көрсеткіштердің мәні
№ п/п:
1
Көрсеткіштер атауы:
2
Көрсеткіштердің мәні:
3
№ п/п:
1.
Көрсеткіштер атауы:
Ғимараттағы адамдар саны:
Көрсеткіштердің мәні:
№ п/п:
1. 1
Көрсеткіштер атауы:
- күндізгі уақытта
Көрсеткіштердің мәні:
20-188
№ п/п:
1. 2
Көрсеткіштер атауы:
- түнгі уақытта
Көрсеткіштердің мәні:
1
№ п/п:
2.
Көрсеткіштер атауы:
Отқа төзімділік дәрежесі
Көрсеткіштердің мәні:
II
№ п/п:
3.
Көрсеткіштер атауы:
Нысанның құрылыс ерекшеліктері:
Көрсеткіштердің мәні:
№ п/п:
3. 1
Көрсеткіштер атауы:
- қабат саны
Көрсеткіштердің мәні:
3 қабатты
№ п/п:
3. 2
Көрсеткіштер атауы:
- нысанның биіктігі
Көрсеткіштердің мәні:
10, 5 метр
№ п/п:
3. 3
Көрсеткіштер атауы:
- геометриялық өлшемдері
Көрсеткіштердің мәні:
2436, 4 Га
№ п/п:
3. 4
Көрсеткіштер атауы:
- подвал
Көрсеткіштердің мәні:
Бар
№ п/п:
3. 5
Көрсеткіштер атауы:
- шатыр бөлмесі, техникалық қабат
Көрсеткіштердің мәні:
Шатыр бөлмесі жоқ
№ п/п:
3. 6
Көрсеткіштер атауы:
- терезелердегі металл торлары
Көрсеткіштердің мәні:
Бірінші қабатта информатика кабинетінің терезелерінде
№ п/п:
4.
Көрсеткіштер атауы:
Құрылыс конструкциялары:
Көрсеткіштердің мәні:
№ п/п:
4. 1
Көрсеткіштер атауы:
- сыртқы қабырғалар
Көрсеткіштердің мәні:
Кірпіш
№ п/п:
4. 2
Көрсеткіштер атауы:
- қалқалар
Көрсеткіштердің мәні:
Кірпіш
№ п/п:
4. 3
Көрсеткіштер атауы:
- жабу
Көрсеткіштердің мәні:
Темір бетонды плиталар
№ п/п:
4. 4
Көрсеткіштер атауы:
- шатыр
Көрсеткіштердің мәні:
Екі қырлы
№ п/п:
4. 5
Көрсеткіштер атауы:
- шатыр қаптауы
Көрсеткіштердің мәні:
Металл-шифер
№ п/п:
4. 6
Көрсеткіштер атауы:
- баспалдақ торлары
Көрсеткіштердің мәні:
2
№ п/п:
4. 7
Көрсеткіштер атауы:
- өрт сатылары
Көрсеткіштердің мәні:
Жоқ
№ п/п:
4. 8
Көрсеткіштер атауы:
- өртке қарсы тосқауылдар, олардың түрі мен отқа төзімділік шегі
Көрсеткіштердің мәні:
Жоқ
№ п/п:
5.
Көрсеткіштер атауы:
Шығу есігінің саны:
Көрсеткіштердің мәні:
5
№ п/п:
5. 1
Көрсеткіштер атауы:
- сыртқа
Көрсеткіштердің мәні:
5
№ п/п:
5. 2
Көрсеткіштер атауы:
- шатырға
Көрсеткіштердің мәні:
Жоқ
№ п/п:
5. 3
Көрсеткіштер атауы:
- жертөледен
Көрсеткіштердің мәні:
Жоқ
№ п/п:
6.
Көрсеткіштер атауы:
Өрт қауіптілік дəрежесі:
Көрсеткіштердің мәні:
№ п/п:
6. 1
Көрсеткіштер атауы:
Жоғарғы жүктемедегі бөлмелер
Көрсеткіштердің мәні:
Химия, физика және информатика кабинеті
№ п/п:
6. 2
Көрсеткіштер атауы:
Технологиялық процестің ерекшеліктері
Көрсеткіштердің мәні:
Жоқ
№ п/п:
6. 3
Көрсеткіштер атауы:
Қолданылатын қауіпті заттар
Көрсеткіштердің мәні:
Жоқ
№ п/п:
7.
Көрсеткіштер атауы:
Электр желісі, жылыту және желдету жүйелері:
Көрсеткіштердің мәні:
№ п/п:
7. 1
Көрсеткіштер атауы:
Электр желісі, өшіру құрылғының орналасқан жері
Көрсеткіштердің мәні:
Орталық кіру есігінің оң жағында электр энергиясының қалқанша өшіру құрылғысы орналасқан 220 В.
№ п/п:
7. 2
Көрсеткіштер атауы:
жылыту жүйесі
Көрсеткіштердің мәні:
Жергілікті су, сұйық отындағы қазандық
№ п/п:
7. 3
Көрсеткіштер атауы:
желдету жүйесі
Көрсеткіштердің мәні:
Техногенді
№ п/п:
8.
Көрсеткіштер атауы:
Ғимаратты өрттен қорғау қондырғылары:
Көрсеткіштердің мәні:
№ п/п:
8. 1
Көрсеткіштер атауы:
автоматты өрт дабылы, автоматты өрт сөндіру қондырғысы
Көрсеткіштердің мәні:
Автоматты өрт дабылы
№ п/п:
8. 2
Көрсеткіштер атауы:
өрт су крандарының саны және орналасуы
Көрсеткіштердің мәні:
Жоқ
№ п/п:
8. 3
Көрсеткіштер атауы:
өрт сөндіргіштердің, өрт қалақандарының болуы және оларды орналастыру
Көрсеткіштердің мәні:
ОП-5 20 дана
№ п/п:
9.
Көрсеткіштер атауы:
Қосымша мәліметтер
Көрсеткіштердің мәні:
Жоқ
Қабат жəне қазандық сипаттамасы

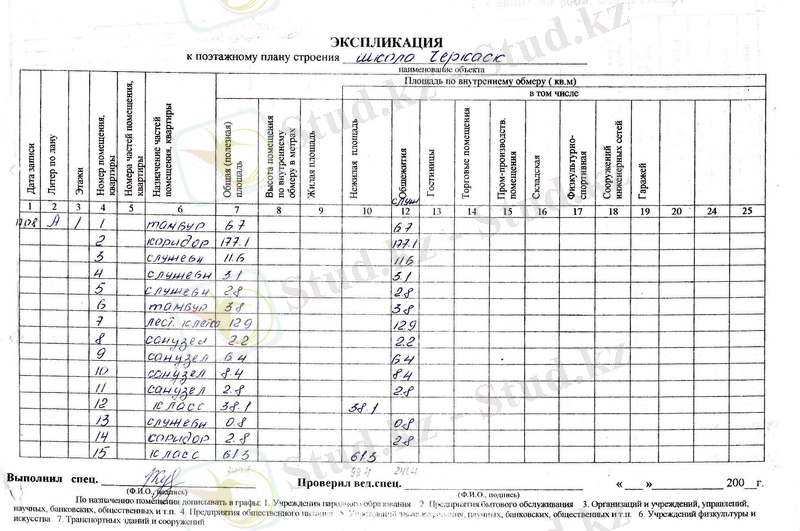

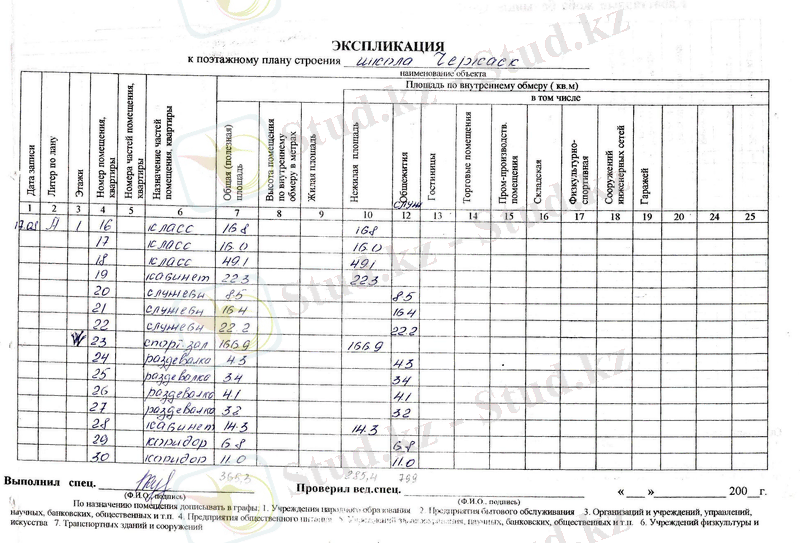

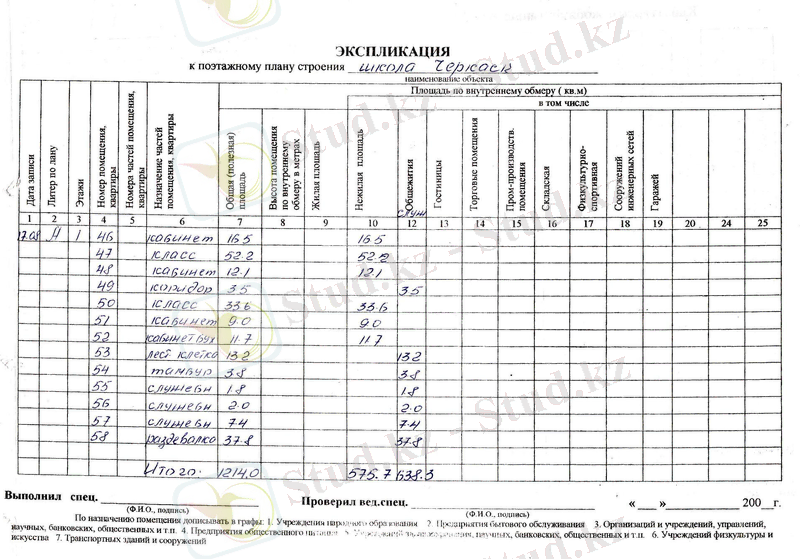

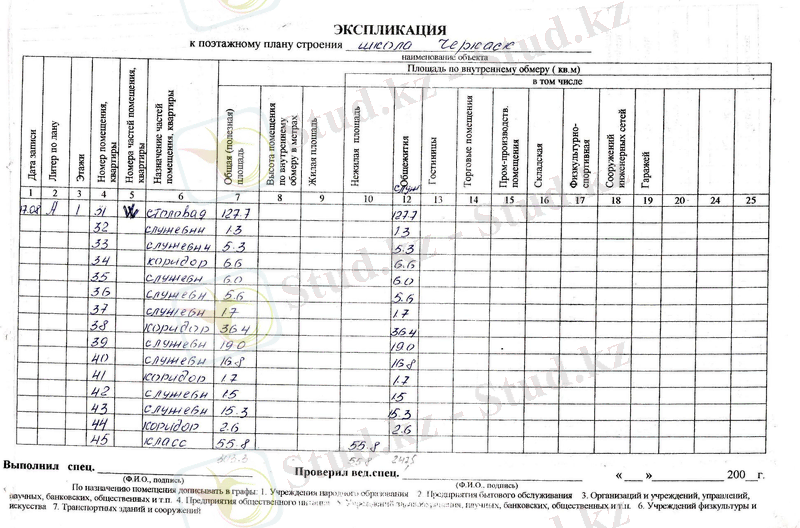

Бірінші қабаттың сипаттамасы
Кесте 3
Кесте 4
Кесте 5
Кесте 6

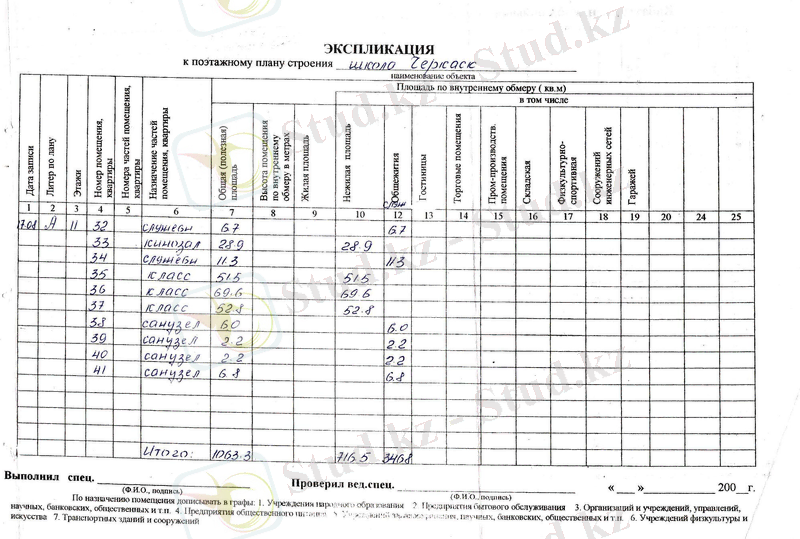

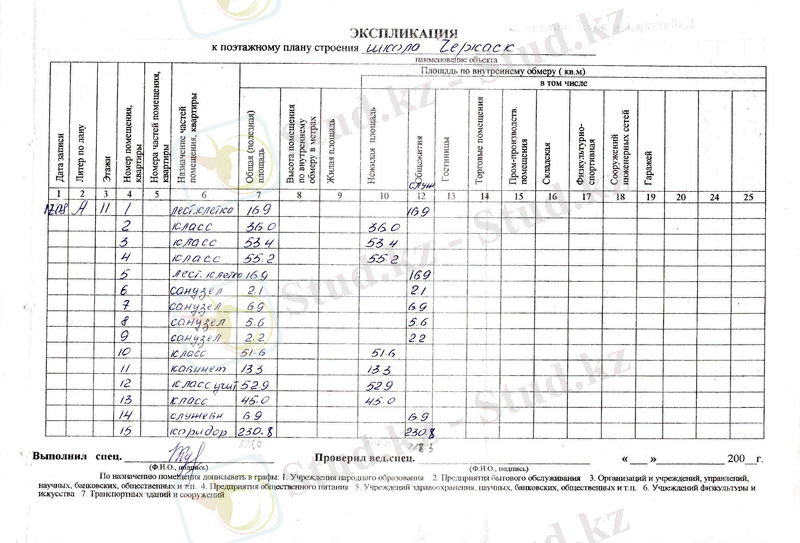

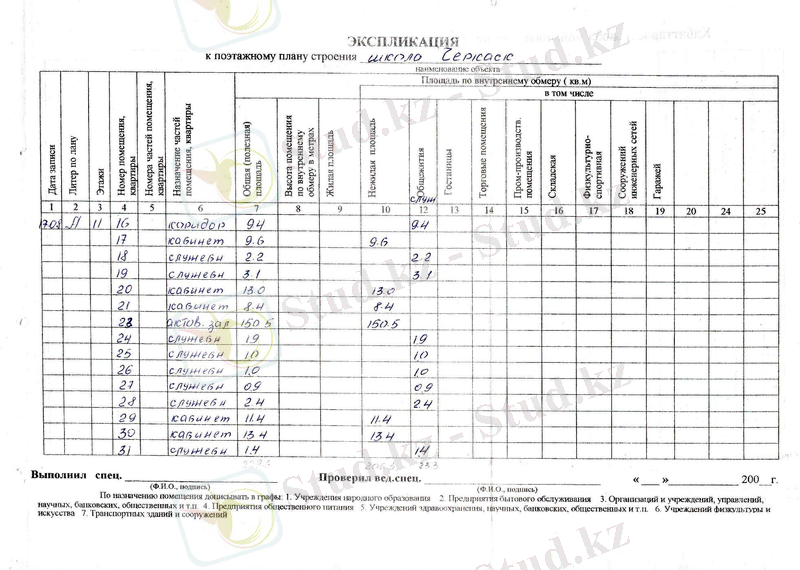

Екінші қабаттың сипаттамасы
Кесте 7
Кесте 8
Кесте 9

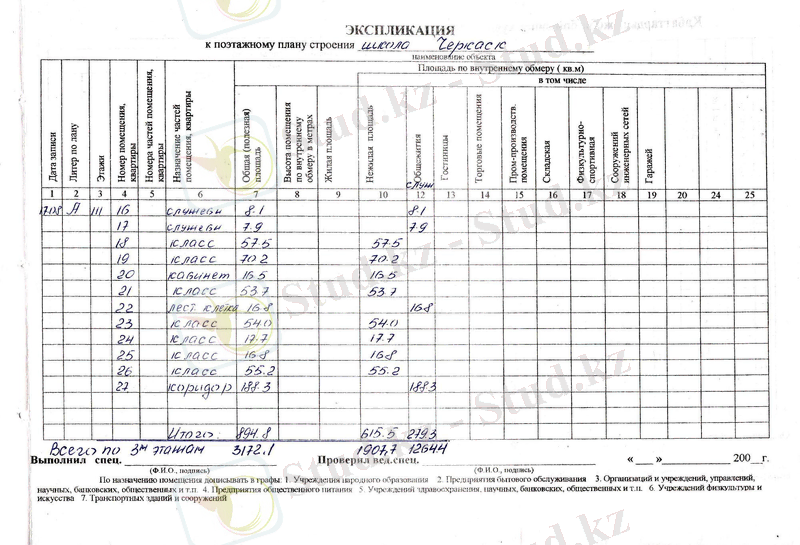

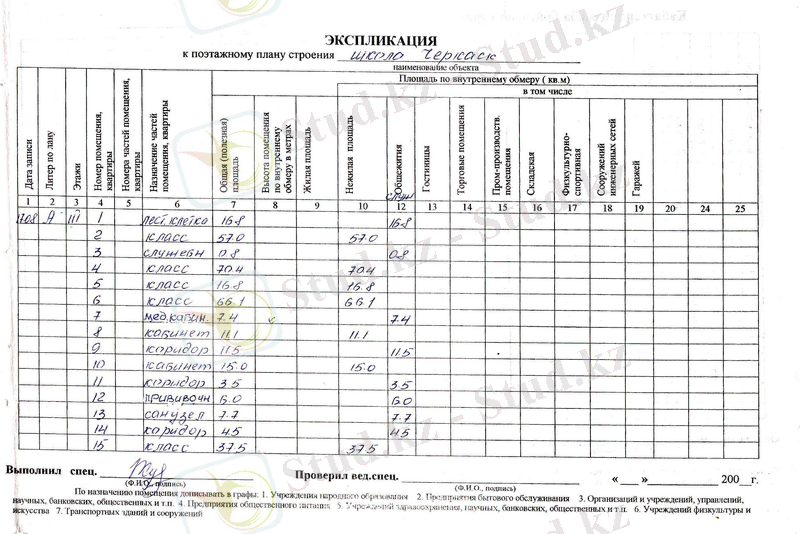

Үшінші қабаттың сипаттамасы
Кесте 10
Кесте 11
Қазандық ғимаратының сипаттамсы
Кесте 12
№ п/п
Көрсеткіштер атауы
Көрсеткіштердің мәні
№ п/п:
1
Көрсеткіштер атауы:
2
Көрсеткіштердің мәні:
3
№ п/п:
1.
Көрсеткіштер атауы:
Ғимараттағы адамдар саны:
Көрсеткіштердің мәні:
№ п/п:
1. 1
Көрсеткіштер атауы:
- күндізгі уақытта
Көрсеткіштердің мәні:
1
№ п/п:
1. 2
Көрсеткіштер атауы:
- түнгі уақытта
Көрсеткіштердің мәні:
1
№ п/п:
2.
Көрсеткіштер атауы:
Отқа төзімділік дәрежесі
Көрсеткіштердің мәні:
II
№ п/п:
3.
Көрсеткіштер атауы:
Ғимараттың құрылыс және конструкциялық ерекшеліктері:
Көрсеткіштердің мәні:
№ п/п:
3. 1
Көрсеткіштер атауы:
- қабат саны
Көрсеткіштердің мәні:
1 қабат
№ п/п:
3. 2
Көрсеткіштер атауы:
- жалпы биіктігі
Көрсеткіштердің мәні:
4 метр
№ п/п:
3. 3
Көрсеткіштер атауы:
- геометриялық өлшемдері
Көрсеткіштердің мәні:
6Х6
№ п/п:
3. 4
Көрсеткіштер атауы:
- жертөле
Көрсеткіштердің мәні:
Жоқ
№ п/п:
3. 5
Көрсеткіштер атауы:
- шатырдың, техникалық қабаттың болуы
Көрсеткіштердің мәні:
Жоқ
№ п/п:
3. 6
Көрсеткіштер атауы:
- терезелерде металл торлар
Көрсеткіштердің мәні:
Жоқ
№ п/п:
4.
Көрсеткіштер атауы:
Құрылыс конструкциялары:
Көрсеткіштердің мәні:
№ п/п:
4. 1
Көрсеткіштер атауы:
- сыртқы қабырғалар
Көрсеткіштердің мәні:
Кірпіш, қаңылтыр
№ п/п:
4. 2
Көрсеткіштер атауы:
- қалқалар
Көрсеткіштердің мәні:
Кірпіш
№ п/п:
4. 3
Көрсеткіштер атауы:
- жабу
Көрсеткіштердің мәні:
т/б плита
№ п/п:
4. 4
Көрсеткіштер атауы:
- шатыр
Көрсеткіштердің мәні:
Бір қырлы
№ п/п:
4. 5
Көрсеткіштер атауы:
- шатыр (жабу)
Көрсеткіштердің мәні:
Металл-Шифер ағаш торы бойынша
№ п/п:
4. 6
Көрсеткіштер атауы:
- баспалдақ торлары
Көрсеткіштердің мәні:
Жоқ
№ п/п:
4. 7
Көрсеткіштер атауы:
- өрт сатылары
Көрсеткіштердің мәні:
Жоқ
№ п/п:
4. 8
Көрсеткіштер атауы:
- өртке қарсы тосқауылдар, олардың түрі мен отқа төзімділік шегі
Көрсеткіштердің мәні:
Жоқ
№ п/п:
5.
Көрсеткіштер атауы:
Шығу есіктерінің саны:
Көрсеткіштердің мәні:
№ п/п:
5. 1
Көрсеткіштер атауы:
- сыртқа
Көрсеткіштердің мәні:
1
№ п/п:
5. 2
Көрсеткіштер атауы:
- шатырдан
Көрсеткіштердің мәні:
Жоқ
№ п/п:
5. 3
Көрсеткіштер атауы:
- жертөледен
Көрсеткіштердің мәні:
Жоқ
№ п/п:
6.
Көрсеткіштер атауы:
Өрт қауіптілігі:
Көрсеткіштердің мәні:
№ п/п:
6. 1
Көрсеткіштер атауы:
ең жоғарғы өрт жүктемесі бар ғимарат
Көрсеткіштердің мәні:
Қазандық
№ п/п:
6. 2
Көрсеткіштер атауы:
технологиялық процестің ерекшеліктері
Көрсеткіштердің мәні:
Жоқ
№ п/п:
6. 3
Көрсеткіштер атауы:
Жұмыс кезінде пайдаланатын қауіпті және улы заттар мен материалдар
Көрсеткіштердің мәні:
Жоқ
№ п/п:
7.
Көрсеткіштер атауы:
Электр жүйесі, жылыту және желдету жүйелері:
Көрсеткіштердің мәні:
№ п/п:
7. 1
Көрсеткіштер атауы:
электрмен жабдықтау, өшіру құрылғының орналасқан жері
Көрсеткіштердің мәні:
Электрмен жабдықтаудың жалпы өшірілуі: негізгі ғимараттан сол жағынан 30 метр қашықтықта 380 В.
№ п/п:
7. 2
Көрсеткіштер атауы:
жылыту жүйесі
Көрсеткіштердің мәні:
Жергілікті су, сұйық отынмен пеш
№ п/п:
7. 3
Көрсеткіштер атауы:
желдету жүйесі
Көрсеткіштердің мәні:
Табиғи
№ п/п:
8.
Көрсеткіштер атауы:
Ғимаратты өрттен қорғау:
Көрсеткіштердің мәні:
№ п/п:
8. 1
Көрсеткіштер атауы:
автоматты өрт дабылы, автоматты өрт сөндіру құрылғысы болуы
Көрсеткіштердің мәні:
Жоқ
№ п/п:
8. 2
Көрсеткіштер атауы:
өрт крандарының саны және орналасуы
Көрсеткіштердің мәні:
Жоқ
№ п/п:
8. 3
Көрсеткіштер атауы:
өрт сөндіру құралдары
Көрсеткіштердің мәні:
ОП-5 2 дана
№ п/п:
9.
Көрсеткіштер атауы:
Қосымша мәліметтер
Көрсеткіштердің мәні:
Жоқ
Бөлім 2. ЭВАКУАЦИЯ ЖҰМЫСТАРЫН ЖҮРГІЗУ ШАРАЛАРЫ
2. 1. Жалпы ержелер.
Азаматтар мен мүлікті өрттен қорғау үшін - конструкциялардың, бөлмелердің, ғимараттардың, құрылыстардың және нысандардың бөліктерін өрттен қорғау іс-шаралары атқарылады.
Нысанның анықтамасына мəн берсек, ескі нормалармен салынған ғимарат қазіргі уақытта Қазақстан Республикасының көптеген құрылыс нормативтері мен ережелеріне сəйкес келмейді өйткені, заңнамада кейбір өзгерістер мен толықтырулар болған, сондықтан нысанның өртке қарсы нормативтері мен ережелеріне сәйкестігін анықтау керек.
Ғимараттың құрылыс ерекшеліктері, конструкциясы, ғимарат бөлмелеріндегі өрт жарылыс қауіпті заттардың болуын, Қазақстан Республикасының өртке қарсы ережелері мен нормаларын сақтауын, қызметкерлердің жұмыс істеу ережелерін сақтауын ғимараттың өрт қауіптілік дəрежесі анықтайды.
2. 2. Ғимараттың отқа төзімділік дәрежесі.
Ғимараттар отқа төзімділігі бойынша бірнеше дəрежеге бөлінеді.
Ғимараттың отқа төзімділік дәрежесі құрылыс конструкцияларының отқа төзімділігінің ең аз шегімен, өрттің таралуының ең аз шегін аламыз:
Кесте 13
Ғимараттардың отқа төзімділік дәрежесі:
Ғимараттардың отқа төзімділік дәрежесі
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында)
Ғимараттардың отқа төзімділік дәрежесі:
Керегелер
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Бағандар
Баспалдақ алаңдары, косоурлар, баспалдақтар, балкалар және баспалдақ торларының марштары
Плиталар, төсемдер және жабындардың басқа да көтергіш конструкциялары
Жабын элементтері
Ғимараттардың отқа төзімділік дәрежесі:
Баспалдақ торлары
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Көтеру крегелері
Сыртқы ілмейтін (оның ішінде аспалы панельдерден)
Ішкі ілмейтін (қалқалар)
Плиталар, төсемдер және прогондар
Арқалықтар, фермалар, аркалар, рамалар
Ғимараттардың отқа төзімділік дәрежесі:
I
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Ғимараттардың отқа төзімділік дәрежесі:
II
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Ғимараттардың отқа төзімділік дәрежесі:
III
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
;
Ғимараттардың отқа төзімділік дәрежесі:
IIIа
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Ғимараттардың отқа төзімділік дәрежесі:
IIIб
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
;
;
Ғимараттардың отқа төзімділік дәрежесі:
IV
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Ғимараттардың отқа төзімділік дәрежесі:
IVа
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Ғимараттардың отқа төзімділік дәрежесі:
V
Құрылыс конструкцияларының отқа төзімділігінің ең аз шектері, (сызықтың үстінде), оның астында оттың таралуының ең жоғары шектері, см (сызықтың астында):
Нормаланбайды
Ғимараттардың отқа төзімділік дәрежесі:
Ескертулер.
1. Жақшаларда конструкциядағы тік және көлбеу уцаскелер үшін оттың таралуы келтірілген.
Ғимараттардың отқа төзімділік дәрежесі:
2. “н. н. ” қысқаруы көрсеткіш нормаланбайды дегенді білдіреді.
Ғимараттардың отқа төзімділік дәрежесі:
Қоршау конструкцияларының функцияларын бір мезгілде орындайтын ғимараттың көтергіш элементтерінің отқа төзімділік шегі, мысалы, көтергіш қабырғаларға нормативтік құжаттарда ғимараттар мен бөлмелердің функционалдық өрт қауіптілігінің бөлімін ескере отырып, бүтіндігін және жылу оқшаулағыш қабілетін жоғалту бойынша қосымша талаптар қойылуы тиіс.
Ғимараттың көтергіш элементтеріне өрт кезінде оның жалпы орнықтылығын және көлемі өзгермейтіндігін қамтамасыз ететін конструкциялар жатады, олар: қабырғалар, рамалар, колонналар, ригельдер, аркалар, фермалар мен бөлме арасы арқалықтары, байланыс, қаттылық диафрагмалары және басқалар.
Ойықтарды (есіктерді, қақпаларды, терезелер мен люктерді, сондай-ақ фонарларды, оның ішінде зенитті және басқа да жабын төсемдерінің жарық өткізгіш мөлдір ауданын) толтырудың отқа төзімділік шектері өртке қарсы кедергілерде арнайы айтылған жағдайларды және ойықтарды толтыруды қоспағанда есептелмейді.
Конструкцияның отқа төзімділігінің ең аз талап етілетін шегі 0, 25 сағат көрсетілген жағдайларда, отқа төзімділіктің нақты шегіне қарамастан қорғалмаған болат конструкцияларды қолдануға рұқсат етіледі.
Ғимараттардың отқа төзімділік дәрежесіне байланысты конструкциялық сипаттамалары төменде келтірілген:
Бөлім 1. НЫСАННЫҢ ИНЖЕНЕРЛІК-ТЕХНИКАЛЫҚ СИПАТТАМАСЫ
Кесте 3
Кесте 5
Кесте 8
Кесте 9
