Жетібай кен орнында қолданылатын жинау жүйесі

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 23 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ

Мұнай-газ факультеті
Мұнай-газ ісі кафедрасы

Бекітемін
Кафедра меңгерушісі :
т.ғ.к., доцент___________Шұғайыпов Н.Ә.

___________________ 2020 ж.

Мұнай кенорындарын игеру пәнінен
Курстық жоба
Студент: Жанел Динара
Мамандық: 5В070800
Топ: МГІ(НГД)-17-1 қб
Тақырыбы: Жетібай кенорнында су айдау әдісін қолдануды есептеу

№ ____ кафедра отырысында бекітілген __ ___ 20___ ж. бастап
Жобаны (жұмысты) тапсыру уақыты __ ___ 20___ ж. дейін
Жобаны қорғау (жұмысты) __ бастап __ ___ 20___ ж. дейін

Жобаның (жұмыстың) бастапқы деректері
1. Кіріспе
2. Геологиялық бөлім
3. Техникалық-технологиялық бөлім
4. Есептеу бөлімі
5. Қорытынды
Сызбалық материалдар тізімі (кестелер,диаграммалар,сызбалар және т.б.)
___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________

Тапсырманың беру күні: __ ___ 2020 ж.
Жобаның жетекшісі:___________ Балабаева Ұ.Ш.
Студенттің қолы: ______________ Жанел Динара

МАЗМҰНЫ
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3
Ⅰ.ГЕОЛОГИЯЛЫҚ БӨЛІМ
1.1 Кен орны жайлы жалпы мәліметтер ... ... ... ... ... ... . ... ... ... ... ... .5
1.2 Кен орнының геологиялық зерттеу және игеру тарихы ... ... ... ... ... ...6
1.3 Стратиграфия ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 6
1.4 Тектоника ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ..10
1.5 Мұнайгаздылық ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... .. 12
1.6 Сулылығы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 13
Ⅱ. ТЕХНОЛОГИЯЛЫҚ БӨЛІМ
2.1 Игерудің ағымдағы жағдайының негізгі көрсеткіштері мен олардың өзгеру динамикасы ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .15
2.2 Жетібай кен орнында қолданылатын жинау жүйесі ... ... ... ... ... ... ... . ... ..16
2.3 Кен орнында қолданылатын жеке скважиналардың өнімдерін өлшеу мен есептеу жүйелері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...17
Ⅲ.ЕСЕПТЕУ БӨЛІМІ
3.1Су айдау кезінде игеруді бақылау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...19
3.2Су айдау арқылы қабат қысымын ұстау ... ... ... ... ... ... ... .. ... ... ... ... ... ... ...20
3.3 Мұнай ұңғымаларын ШТСҚ-мен пайдалану ... ... ... ... ... ... .. ... ... ... ... ... ..22
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...24
ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 25
КІРІСПЕ
ⅩⅩ-ⅩⅪ ғасырдың ең маңызды энергетикалық, химиялық минерал байлығы мұнай мен газ болып табылады.Біздің дәуіріміздегі мұнай көп елдердің,мемлекеттердің экономикасының саясатының негізін құрайтын сүйеніш факторларының қуаттысы болып табылады.Мұнай кен орындарын игеру деп құрамында көмірсмутектер және олармен қоса жүретін пайдалы қазбалары бар заттарды жер қабатынан алудың ғылыми негіделген үдерісін айтады.ⅩⅩ ғасырдың басында ұңғымаларды механикалық әдіспен бұрғылау тез дамыды,және Ресейдегі мұнай өндіру қарқынды түрде көбейді,бірақ барлама және мұнай өндіруші ұңғымалар санының көбеюіне қарамастан,ⅩⅩ ғасырдың басында мұнайды өндірудің табиғи режимдерінде кен орындарын өндіру ретсіз жолмен іске асырылады.Сол жылдары мұнайды өндірудің ғылыми негіздері болған жоқ,десе де мұнай өндірудің түрлі мәселелерімен оның туындауы мен геологиясы,сынау мен тасымалдау,қайта өндіру және пайдалану жолында Ресейдегі көптеген атақты ғалымдар мен инженерлер жұмыс жасады,олардың қатарында Д.И.Менделеев,А.М.Бутлеров ,
Каспий шельфі Қазақстанның стратегиялық ресурсы болып табылады.Каспий теңізінің Қазақстандағы секторндағы көмірсутегі шикізатының қоры 8 миллиард тонна(60 миллион баррель)шартты отын ретінде болжанып отыр.2005 жылы мұнай-газ конденсатымен қоса 61,65 миллион тоннам көмірсутегі шикізаты өндірілсе,2006 жылдың бірінші жарты жылдығында 31,2 миллион тонна мұнай мен газ конденсаты өндірілді.Болжам бойынша 2010жылға дейін 84 миллионға дейін мұнай-газ шикізаты өндірілмек.
Жетібай ірі көп мұнай газ кен орны 1961 жылы ашылған болатын.Кен институтымен өңдеп шығарылған технологияның сүлбеге сәйкес 1969 жылы берілді,нысанның Ⅻ баристік көкжиегі мен Ⅻ көкжиекті бірқалыпты тор 600x600 м бойымен бұрғылау нұсқалаған болатын.
1972 жылы Ⅲ нысанды өңдеудің технологиялық сұлбасы құрастырылды,бұған сәйкес жиналымдарды 600x600 бірқалыпты тор болып бұрғылануда.
Төрттік жобаның шешімдері мен құжаттары мұнай өнеркәсібі министрлігінің ЦРК орталығында әртүрлі уақытқа бекітілгендігіне және кен орнын пайдаланудың жекеленген нысандарына қатысты болуына байланысты 1976 жылы мұнай өнеркәсібі министрлігінің тапсырмасы бойынша ВНИИ институтына КазНИПИ мұнай бірлесе отырып,Жетібай кен орнын өндірудің кешендік жобасын жасап шығарған болатын.Бұл жоба СССР Министрлер кабинетінің үш нысандары барлау жобасы және үш нысанды көкжиектердің технологиялық сүлбесі ретінде бекітілді.Жобада бөлінген алты нысандар үшін арналған өз таңдауына жеке тор бойымен бұрғылау қарастырылған.
Өнеркәсіптік орталық және энергетикалық база болып табылатын,Ақтау қаласы жедел қарқынмен дамуда.Зерттеліп отырған аймақ ауыз сумен жабдықтау Бостанқұм құмдарында орналасқан Жорма мен Борма құдықтарымен бұрғылаудың есебімен жүзеге асырылып келеді.Қазіргі ауыз судағы негізгі қажеттіліктерді Ақтау қаласындағы тұщы су,көзінің есебінен,қамтамасыз етіп отырған.Ақтау-Жетібай-Өзен су құбырлары жүргізілген техникалық қажеттіліктер үшін бұрғылардан алынатын қабатттық сулар пайдаланылады.Аймақтық қоныстанған пунктерді еліміздегі өнеркәсіптік орталықтармен және өзара темір жол арқылы байлпаныстырылған.Сонымен қатар,мұнайларға жабдықтарды жеткізіп беруде теңіз жолы да үлкен мәнге ие болып отыр.Аймақтық қоныстануы айтарлықтай жоғары емес.Оның негізгі бөлігі барлау партияларында және мұнай кәсіпшілігінде жұмыс істейді.

Ⅰ ГЕОЛОГИЯЛЫҚ БӨЛІМ
1.1 Кен орны жайлы жалпы мәліметтер

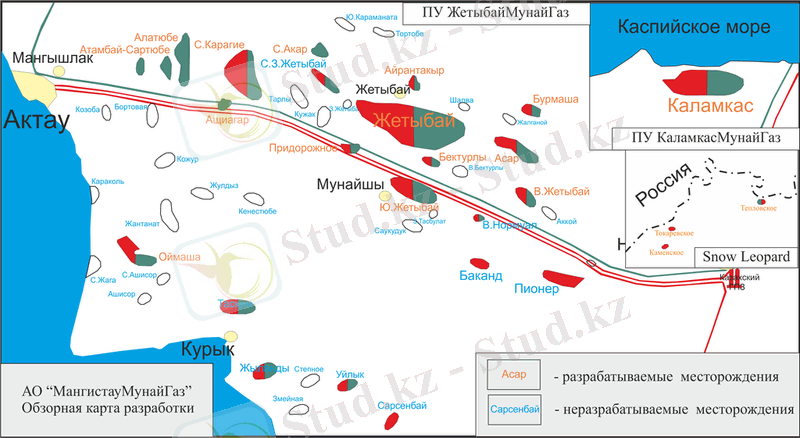

Жетібай кен орны Маңғышлақ түбегінің батыс бөлігінде орналасқан және әкімшілік жағынан Қазақстан Республикасындағы Маңғышлақ облысының Ералиев ауданының құрамына кіреді. Кен орнына жақын елді мекендер Жетібай кеңшары (1 км), Ералиев аудан орталығы (60 км), Жаңа Өзен қаласында (70 км) және Ақтау қаласы (80 км) болып табылады.
Географиялық жағынан аудан әлсіз өрнектелген кең (жазық), Оңтүстік-батыс бағытында жазық болып осал айқындалған көрсетеді. Рельеф (жер бедері) белгілері 140 тан 170 километрге дейінгі аралықта өзгереді. Ауданның климаты лездік континентальдық. Атмосфералық жауын-шашын жылына 140 мм дейін түседі. Абсолюттік минимум минус 33 ºС. Ауаның орташа жылдық температурасы плюс 10 ºС. Аудан күшті желдермен және құмды борандармен сипатталады. Солтүстік-батыс бағыттағы желдер басымырақ. Топырақтың тақ боп қату тереңдігі 1 метрге жетеді.
Кен орнының өнеркәсіптік мұнай газдылығы 1961 ж. орнықтырылған. Кен орнындағы мұнай өндіруді Мангышлакнефть Жетыбайнефть МГӨБ жүргізеді. Пайдалану бұрғылауын Жетібай басқармасының бұрғылау жұмыстары жүргізлді. Аудан жерінде Ақтау-Жетібай-Өзен-Мақат-Атырау темір жолы өтіп жатыр.
Жалпы ұзындығы 150 км болатын Өзен-Жетібай-Ақтау көлік жолы тартылған. Мұнайды тасымалдау үшін мұнайды жолай қыздыруы бар: Өзен-Атырау және Өзен-Жетібай-Ақтау мұнай құбыры тартылған. Ақтау теңіз портына мұнайды танкерлермен құю айлағы тұрғызылған.

1.2 Кен орнының геологиялық зерттеу және игеру тарихы

Жетібай кен орны кіретін Оңтүстік-Маңғышлақ иілімінің Солтүстік беті өткен жүз жылдықтың ортасынан бастап зерттеле бастады. Ауданды едәуір жоспарлы геологиялық зерттеу 1950-ші жылдардың соңынан бастап басталды.
1962 жылы Казнефтегеофизика және Мангышлак-нефтегеофизика Жетібай ауданында 1:50000 масштабында МОВ сейсмикалық жұмыстары жүргізілді, ІІІ-Г жағылмалы горизонты бойынша солтүстік-батысқа өте жатық екенін ауқымды құрылымдық терраса айқындалған.
1962-1964 жылдары іле геофизикалық экспедицисымен (А.В. Праршков, В.А. Попов, В.Л. Рыбак) графометриялық және радиогеологиялық жұмыстар жүргізілді. Батыс-Жетібайлық құрылымның сипаттамалары алынды.
Турандық геофизикалық экспедициясымен (Н.Я. Купик, А.О. Урсов, В.О. Быкадоров) Оңтүстік-Маңғышлақ территориясында КМПВ әдісімен аудандық сейсмикалық профилдеу жұмыстары жүргізілді.
1.3. Стратиграфия

Жетібай кен орнында терең барлау ұңғыларымен жоғарғы триастан неоген-төрттік жастағы шөгінді жыныстардың шамамен үш километрлік қалыңдығы ашылған және олардың Юра жүйесіндегі шөгінділері өнеркәсіптік-мұнайлы болып табылады.
Мезазойлық топ - MZ
Триастық жүйе. (Т3)
Жоғарғы бөлім. Ұңғылармен 18, 28, 33, 63, 66, 71, 73, 92; НВО-2708 метр тереңдікте кезектесіп құмтастармен, алевро қабатшалары бар алевролиттермен; саз балшықтар мен аргиллиттермен көрсетілген жоғарғы триастың шөгінділері ашылған. Құмтастар тығыз, сұр ұсақ, түйірлі, саз балшықты алевролитті. Құмтастардың құрамы кварцтық едәуір қоспасы бар кварцты-полевошпаттық, мускавит және эффузивті жыныстардан құралған. Құмтастар мен алевролиттер негізінен базальтті және қуысты типті сазды-карбонаттық, сонымен қатар саз балшықты-хлораттық цементпен цементтеліп кеткен.
Аргиллиттер күкірт-сұрлы, алевролитті; каолилит гидроқабатшалы. Тік жарықшақтар кальцитпен көрсетілген. Ашылған қалыңдығы 253 метр.
Жоғарғы триастың ашылған бөлігінде (92 ұңғы) екі бума байқалады. Аргиллиттер мен аргиллит тектес құмтастары бар сазбалшықтар басым төменгі (2973-2875); жоғарғы (2875-2630) керісінше аргиллиттер мен саз балшықтарға қарағанда құмтастық басымдылығымен сипатталады.
Юра жүйесі (J1)
Кен орнында юра жүйесінің шөгінділері барлық үш бөлімдермен көрсетілген; орта, жоғарғы және төменгі: бір-бірінің арасындағы, сол сияқты ярустардың арасындағы шек ара қазіргі уақытта аяғына дейін толық орнықталмаған және әрі қарай нақтылауды, айқындауды қажет етеді. Юраның жалпы қалыңдығы орташа алғанда 1300 метрді құрайды.
Төменгі бөлім (J1)
Төменгі юраның қимасы құм тастардың, алевриттердің, саз балшықтардың және аргиллиттердің кезектелік келуімен сипатталған және де құм тасты қабатшалар аудан бойынша ұсталмаған және аргиллиттердің, саздардың және сазды алевролиттердің ірі линзаларымен орын ауыстырады.
Төменгі юралық құмтастар сұр, ашық-сұр, ұсақ-орташа-сирек-ірі түйіршекті, нашар іріктелген бұрыштар айырмашылықтармен көрсетілген.
Құмтастар мен алевролиттердің иілімді материал кварцпен, далалық шпатпен эффузив және мусковитпен көрсетілген.
Саз балшық пен аргиллиттер гидрослюдалы-каолилитті, сұр, қалың-сұр, құмайтты және көмірлі затпен байытылған. Қазіргі уақытта А.А. Цатуровтың микроскопиялық анализінің негізінде төменгі юралық қимасында төменгі юра ярустарының төменгі және жоғарғы бөліктеріне тән екі кешен бөлініп көрсетілген. Сәйкес кешендер Солтүстік Кавказдық төменгі юралық шөгінділеріне (71 және 92 ұңғылары) өте ұқсас. Төменгі юралық шөгінділердің жалпы қалыңдығы 100-120 метрді құрайды.
Ортаңғы бөлім (J2)
Ортаңғы юра бөлімі аалендік, байостық және баттық ярустармен көрсетілген. Жалпы қалыңдығы 745-835 метрді құрайды.
Аалендік ярус (J2 а)
Аалендік ярустық шөгінділері негізінен сазды-алевролитті және аргиллитті жыныстардың бағынышты линзалары бар қиыршық тасты қалыңдықпен көрсетілген. Құмтастар орташа, ұсақ-орташа және ірі түйіршікті ерекшеліктерден тұрады, олар төменгі қалыңдықтарда гравелиттер мен ұсақ галечникті конгломераттарға жиі көшеді. Қима бойынша жоғары қарай иілмелі материал жұқаланады және доминацияланатын орнын ұсақ түйіршікті құмтастар алады.
Конгломераттар ұсақ, көмірлі, кварц, кремнидің нашар жұмырланған үгінділерімен, эффузивпен және сирек болса да галькамен көрсетілген.
Әлсіз карбонатты, тығыз, бір шама байтылған, өсімдік қалдықтарымен көмірленетін және жеке жағдайда олар дербес көмірлі қабатшаларды түзеді.
Ярустық жалпы қалыңдығы 165-200 метрді құрайды. Барлығы құрамында ХІІІ және ХІІ өнімді горизонттары бар.
Байостық ярус (J2 в)
Байостық жыныстар қалыңдығы аудан бойынша ұсталмаған саз балшықтардың, құмтастардың және алевролиттердің бір қалыпсыз кезектесіп келуімен көрсетілген. Қиманың төменгі жақ бөлігі құмайытты алевролиттік жыныстар бағынышты линза тектес қабатшалары бар едәуір саз балшық. Жоғарғы жақ бөлігінде құмтасты кешендер басым. Барлық қима бойынша құмайтты-сазды жыныстар шашырақты, көмірленген өсімдік қалдықтарымен байытылған, олар қиманың төменгі жақ бөлігінде айтарлықтай мөлшерде қабатшаларды түзеді. Ярустық негізінде құйылу орнықтырылған.
Құмтастар сұр, сарылау-сұр, бұрыл, ұсақ түйіршікті және сазды-алевролитті, полимикті, нашар жұмырланған. Құмтастардың және алевролиттердің иілмелі материал кварцтан, негізінен регенерацияланған, шпаттардан, сонымен қатар кремнилік, эффузивті, слюалы және басқа да жыныстардан құралған.
Цемент сазды-хлоритті және сирек-кварцты-регенерациялық. Саз балшықтар негізінен, қанық-сұр, тіпті қара сирек болса да бұрыл түсті, құм тасты, алевритті, көмірленген органикасымен едәуір күшті қанықтырылған, оларда жиі монайлық топырақтың қалдықтары қатпарланады. Түпкі жүйелерде литологиялық және фациалдық өзгергіштігі нақтылы қабаттық коорреляцияны айтарлықтай дәрежеде қиындатады.
Байостық ярусқа ХІ,Х,ІХ,УШ өнімді және сулы горизонттары кіреді, ярустық жалпы қалыңдығы 335-365 метр.
Баттық ярус (J2 bt)
Баттық ярус үшін олармен көтерілген саз балшықты қабатшалары бар алевролитті бумалар қалыңдығы 30-50 метрге дейін болатын ірі құмтастардың кезектесіп келуі тән. Құмтастар сұр, қанық-сұр, бұрыл-сорғыш-сұр, ұсақ түйіршікті, алеврит-сазды, бұрышты, жартылай жұмырылған. Құмтастардың және алевролиттердің құрамы полимикті, көпшілік бөлігі далалық сипатпен, хлоридтенген слюидтермен және басқа да жыныстармен, жиі регенерацияланған кварцпен көсетілген. Үгітілмелі материал жарықшақты. Цемент саз балшықты, карбонатты, базальт тектес, кварцті-регенерациялық.
Баттық саз балшықтар қанық-сұр, қанық-қоңыр, жасыл-қанық-сұр, тығыз, құмайытты және алевритті, каолинит-гидрослюидті-монтморилонит ті. Осы саз балшықтардың ерекшеліктері жанартаулық шынымен байытылғандығы болып табылады.
Баттық ярусқа VІ,V өнімді және ІV сулы горизонттары жатады, ярустық жалпы қалыңдығы 225 метр.
Жоғарғы бөлім (J3)
Жоғарғы юралық жүйе келловейлік, оксфордтық кимериджтік және титондық ярустармен көрсетілген, олардың жалпы қалыңдығы шамамен 450 метрді құрайды.
Келловейлік ярус (J3 k)
Келловейлік ярустық шөгінділері бағынышты құмайтты-алевролиттік жыныстардың қабатшасымен көрсетілген, олардың төменгі бөлімінде І және ІІ өнімді горизонттар бөлінеді.
Келловейлік ярустық құмтастары сұр, жасыл-сұр, ұсақ түйіршікті, күшті алевриттік, нашар іріктелген, көмір тектес. Иілмелі материал кварцпен, далалық шпатпен, кварцпен, кремнилік, эффузивті және басқа да жыныстармен көрсетілген.
Саз балшықтар жасыл-сұр, қанық-сұр, сирек бұрыл түсті, тығыз, алевритті, құмтасты, монтмориллонитті гидрослюидті құрамды.
Саз балшықтардың карбонаттылығы мергел қабатшаларының және карбонат сазды құм тастардың кездесетін жерлерінде, қима бойынша өседі.
Барлық қима бойынша көмірленегн өсімдік қалдықтары кездеседі. Ярустық орталық бөлігінде түпкі жүйелердің қалдықтары бар қазбалы топырақ қабатшасы жатыр. Ярустық жалпы қалыңдығы 87-113 метрді құрайды.
Оксфордтық ярус (J3 о)
Оксфордтық ярус үшін қиманың төменгі жақ бөлігінде саз балшықтар басым сазды-карбонаттық жыныстардың қалыңдығы тән. Саздар тығыз, сұр, жасыл және бұрыл түсті, мергел тектес, алевролиттік, гидрослюидті- монтмориллонитті. Мергелдер пелигоморфті - микро түйіршікті, сазды-кальцитті, алеврит тектес. Сол сияқты таза және сазды әктастар кездеседі пелитоморфті, ұсақ кристалды, жарықшақты, сирек те болса алевролиттің және майда түйіршікті құмайттардың қуаты аз қабықшалары кездеседі. Оксфордтық шөгінділері көрінбейтін үйлесімсіз келловейлік ярустың жыныстарының үстінде жатыр. Ярустың қалыңдығы 230-260 метр.
Кимериджтік ярус (J3 km)
Кимериджтік ярустың шөгінділері оксфордтыққа жатады және мергель мен доломит қабатшалары бар 30-50 пайызға доломиттелген және қайтадан кристалданған әктастармен, саз балшықтармен, алевролиттермен майда түйіршікті құмтастар мен кристалдық әктастармен көрсетілген. Әктас тілік ретінде шектелген. Ярустың қалыңдығы 8-93 метр.
Бор жүйесі (К)
Тез бұрыштық үйлесімсіз бор шөгінділері юра шөгінділерінің жуылған бетінде жатыр және жүйенің сегіз бөлімдерімен көрсетілген. Өзінің литологиялық ерекшелікетері бойынша бор шөгінділерінің барлық қималарын төменгі терригенді-карбонаттық, орталық терригенге бөлуге болады. Жалпы қалыңдығы 1200 метр.
Палеогендік жүйе (P)
Палеогендік шөгінділер лезді бұрыштық неогенмен бор шөгінділерінің жуылған бетінде жатады. Палеогендік шөгінділердің қалыңдығын төменгі карбонатты-терригендік және жоғарғы-терригендік деп бөлуге болады. Жалпы қалыңдығы 163-203.
Неогендік жүйе (N)
Неогендік шөгінділер бұрышты үйлесімсіз қиманың төменгі жақ бөлігінде терригенді-карбонаттық жыныстармен кезектесіп келген және жоғарғы жақ бөлігінде тығыз шектелген әктастармен көрсетілген палеогендік шөгінділердің жуылған бетінде жатыр. Жалпы қалыңдығы 100-150 метр.
Жоғарыда қима бойынша жалпы қалыңдығы 5-10 метрді құрайтын төрттік жастағы құмдар мен саздар жатыр.

1.4 Тектоника

Жетібай кен орны белгілі болғандай, Оңтүстік-Маңғышлақ майысуының шегінде тұр, оған тән ерекшелік, оның көлденең құмды-ракушкалы көтерілу аймақтары. Қараудандық білек тәрізді тоқының және Қараудандық аңғарының бірнеше тереңдік изомертлік ойысымен айырғандылық болып табылады. Майысудың солтүстік бортында оңтүстік шекараның Жетібай-Өзендік-қақшабаттық тектоникалық сатылары орналасқан, олар шағылмалы горизонт бойынша тіркелетін тереңдік айырмашылық болып табылады. (Димаков А.И., Чвкабаев С.Б., 1967 ж.)
Солтүстігінде Жетібай-Өзендік тектоникалық саты тереңдік сынулармен (шығыс жақ бөлігі қазіргі уақытта әлі де болса айқындалмаған), өзінің құрамына бір қатар ірі білік тәріздес көтерілулермен майысулар кіретін Маңғышлақтық дислокация аймағын Оңтүстік-Маңғышлақ майысуын бөліп тұрады. Жетібай-Өзендік тектоникалық сатысы едәуір айқын болып табылады, онда Өзен, Қарамандыбас, Жетібай, Теңге, Тасболат, Ақтас сияқты бір қатар газ-мұнайлы кен орындары анықталған, олар басқа да бір қатар құрылымдармен бірге үш күмбез тәріздес орналасқан тік сызықтар түзеді, оларға өз кезегінде ІІ кезекті құрылымдар үйлескен.
І Өзендік-Өзен-Қарамандыбас, Асар-Қарамандыбай, Солтүстік Жетібай құрылымдарымен бірге.
ІІ Жетібайлық-шығыс Жетібай, Ақтас, Оңтүстік-Асарлық құрылымдармен бірге.
ІІІ Теңгелік-Теңге, Тасболат, Тарлы, Атанбай құрылымдармен бірге.
Осы аймақтардың геологиялық құрылыстардың жалпы ерекшелігі Маңғышлақ дислокация аймағына қарай бағытта тектоникалық сатыны бойлай сызықты шығыңқылық болып табылады. Жетібай Өзендік тектоникалық сатының барлық айқындалған құрылымдары антиклиналдық қатпарлары бар, өте тік, батыс шеті бір шама жетілген және шығысында едәуір ауқымды ассиметриялық ақаулы болып табылады. Сонымен қатар бөліктен нақты зерттеуден кейін бірнеше өстер байқалды. Өзінің дамуында барлық құрылымдар зерттелген болып табылады. Олардың құрылымдық қабаттарының өте толық сәйкес келуі және морфологиялық лездік нақтылығы тереңдігіне байланысты. Геологиялық құрылыс тән болып табылады. Жетібай тектоникалық жағынан ірі жатық, субендікті бағытта шығыңқы қатпарларды білдірді. Турон неоком табаны бойынша құрылымдық карталарға талдау жасау көрсететіндей қатпарлардың негізі пішіні және оның кеңістіктегі орны әртүрлі стратиграфиялық горизонттар бойынша жақсы сәйкес келеді, бірақ-та онша үлкен емес ауытқулар бар.

1- кесте Жетібай кен орнының Тектоникалық сипаттамалары
Құры-лым-дық бет
Қабатқа жыныстардың құлау бұрыш-ының орташа
мәні, м
Қатпарлы
қабаттар-дың
ампли-тудасы
Қатпарлардың
өлшемі, км
Иілуді соңғы
нұсқалау,
м

Ұзын өс бойынша
Қысқа өс бойынша

Туран
Ауданы*
0 040*10100030
60
26 29
4,8 6,0
-270
-290
Құмдық
аудан*
20 *203010
115
25,3
4.10
-1275
Жамылу*
2040*40101030
180
21,1
2,04,6
-2230

Үсті-батыс үшін
Асты-шығыс үшін
Кестеде ұсынылғандай тереңдігі ұлғайған сайын қатпарлардың құлау бұрышы өседі,амплитудасы кеми бастайды.Туран табаны бойынша сызық өлшемі мен құрылымының жазық төбеге одан көп жазық қанаттарға бай,үстінің шығыс және батыс аймақтарында әсерінен оны туран табаны бойынша контурлайтын екі онша үлкен емес көтерілім байқалады.Оның майысуы 240 метрді,жату беті бойынша 1225 метрді құрайды.Олардың арасындағы иілу амплитудасы 3 және 10-даған санға жетеді,Оңтүстік батыста жыныстардың құлауы басға бағыттарға қарағанда айқын бейнеленген.

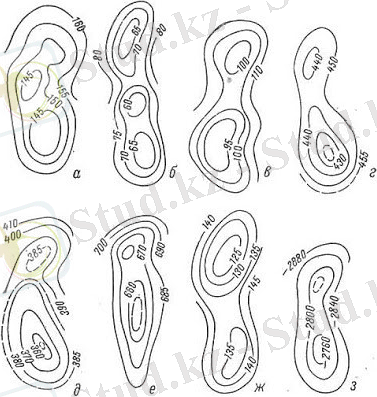

1-сурет. Жетібай кен орнының мезозой-койнозой кезеңінде құрылымдық картасы:а-валанжин және гоутерив;б-турон және сенон(біріккен жағдайда);в-апта;г-альба; д-сеноман;е-турон және сенон(біріккен жағдайда);ж-палеоцен;з-неоком табанындағы құрылымдық карта.

0.5 Мұнайгаздылық

Жетібай кен орны субективті жазықтықты ірі антиклиналыдық қатпарға үйлескен.Юра горизонтының құрылымдық бет бойынша оның өлшемдері 22 де 6 километр болғанда амплитудасы 65 метр болады.Құрылымы айтарлықтай жатқан,құлау бұрышы тереңдік бойынша 2 километрден 5 километрге дейін өседі.
Терең барлау ұңғыларымен кен орнында жоғары триастықтан бастап төртік жасқа дейінгі шөгінді тау жыныстарының үш километрлік қалыңдығы, олардың ішіндегі юра жүйесінің шөгінділері өнеркәсіптік мұнайлы болып табылады.Баттық яруста ХІ, V, ІV, ІІІ өнімді горизонттар бөлініп тұр, ярустың жалпы қалыңдығы 225 метр.
Газ кеніштері І горизонтта, мұнай кеніштері ІV горизонтта, V (Б1+Б2+В1+В2+В3), VІ (Б2+Б3), VІІ (1-6,8+9), VІІІ (а4), ІХ (3+4), Х,Х2 (5,6+7,8+9) және ХІІ горизонттарда, ал
Газ бөлігінің қуыстық көлемі Мпор=0,82; 5,8х1,2 километр және кеніштікі 13,6х3,5 километр, Мпор=0,6 кеніштігі 12,5х4,0 километр.
Б-бумасының Б, Б2+Б3 қабатына екі мұнайгазды кеніне байланысты. Олардың өлшемдері сәйкесінше газдық бөріктікі ІІХ,1,75 километр және кеніштікі 17,2х5 километр, ... жалғасы
