Мұнай кен орнының геологиялық бейіні
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық зерттеууниверситеті
Қ. Тұрысов атындағы геологияжәне мұнай-газ ісі институты
Мұнай және газ геологиясы кафедрасы
Кулбаев Мейрам Ганиевич
Теңіз кенішінің тұзасты шөгінділерінің құрылымдық ерекшеліктерін зерттеу
Дипломдық жұмысты
ТҮСІНІКТЕМЕЛІК ЖАЗБА
5B070600 - Геология және пайдалы қазбалар кенорындарын барлау
Алматы 2019
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық зерттеу университеті
Қ. Тұрысов атындағы геологияжәне мұнай-газ ісі институты
Мұнай және газ геологиясы кафедрасы
ҚОРҒАУҒА ЖІБЕРІЛДІ
Мұнай және газ геологиясы кафедрасының меңгерушісі
PhD доктор, ассоц.профессоры
_____________ Т.А.Енсепбаев
_____________2019ж.
Дипломдық жұмысқа
ТҮСІНІКТЕМЕЛІК ЖАЗБА
Тақырыбы: Теңіз кенішінің тұзасты шөгінділерінің құрылымдық ерекшеліктерін зерттеу
Мамандығы 5В070600 - Геология және пайдалы қазбалар кенорындарын барлау
Орындаған: Кулбаев М.Г.
Ғылыми жетекші
____________УзбегкалиевР.Х.
Алматы 2019
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық зерттеу университеті
Қ. Тұрысов атындағы геологияжәне мұнай-газ ісі институты
Мұнай және газ геологиясы кафедрасы
5В070600 - Геология және пайдалы қазбалар кенорындарын барлау
БЕКІТЕМІН
Мұнай және газ геологиясы кафедрасының меңгерушісіPhD доктор, ассоц.профессоры
______________ Т.А.Енсепбаев
__________________2019 ж.
Дипломдық жұмысты орындауға
ТАПСЫРМА
Білім алушы: Кулбаев Мерйам Ганиевич
Тақырыбы:Теңіз кенішінің тұзасты шөгінділерінің құрылымдық ерекшеліктерін зерттеу
УниверситетРекторының2018 жылғы 17 қазан№1839-ббұйрығымен бекітілген
Аяқталған жұмысты тапсыру мерзімі __ мамыр 2019 ж.
Дипломдық жұмыстың бастапқы берілістері: Геологиялық, жер қойнауын және қоршаған ортаны қорғау.
Дипломдық жұмыста қарастырылатын мәселелер тізімі
а) ауданның географиялықжәне геологиялық, зерттеу тарихы, литологиясы, тектоникасы, олардың физика-химиялық ерекшеліктері мен құрамы зерттеу;
б) іздеу жұмыстарының әдістемелігі мен көлемі-мақсаттары мен міндеттері және орналасу жүйесі.
Сызба материалдар тізімі (міндетті сызбалар деп көрсетілуі тиіс)
Сызба материалдарының 4 слайдта көрсетілген
шолу картасы, литологиялық бағана, тектоникалық үлгі (карта), құрылымдық карталар, геологиялық-геофизикалық профильдер.
Ұсынылған негізгі әдебиет 12 атаудан
1 Гиматудинов Ш. К. Мұнай өндіру жөніндегі анықтама кітабы М., 1983
2Джиембаева К. И ., Лалазарян Н. В., Мұнай кен орындарында ұңғымалық өнімді жинау және дайындау Алматы., 2004
Дипломдық жұмысты дайындау
КЕСТЕСІ
Бөлім атаулары,
дайындалатын
сұрақтарының тізімі
Ғылыми жетекшіге және
кеңесшілерге өткізу
мерзімі
Ескерту
Геологиялық бөлім
23.04.2019
Геологиялық-кәсіптік
сипаттамасы
26.04.2019
Жер қойнауын және қоршаған ортаны қорғау бөлімі
29.04.2019
29.04.2019
Аяқталған дипломдық жұмыстың бөлімдерінің кеңесшілері меннорма бақылаушының қойған қолтаңбалары
Бөлімдер атаулары
Кеңесшілер, аты, әкесінің аты, тегі
(ғылыми дәрежесі, атағы)
Қолтаңба
қойылған мерзімі
Қолы
Геологиялық бөлім
УзбегкалиевР.Х.
Геологиялық-
кәсіптік
сипаттамасы
УзбегкалиевР.Х.
Жер қойнауынжәне қоршаған ортаны қорғау бөлімі
УзбегкалиевР.Х.
Қалып бақылаушы
Санатбеков М.Е.ассистент
Ғылыми жетекшісі_______________Узбегкалиев Р.Х.
Тапсырманы орындауға білім алушы_______________ Кулбаев М.Г.
Күні ____________2019ж.
АҢДАТПА
Дипломдық жұмыстың негізгі мақсаты - Теңіз кенорнының тұзасты шөгінділерінің құрылымдық ерекшеліктерін зерттеу болып табылады.
Каспий маңы бассейнінің шөгінді қабатының бөлінісінде формациялық талдау, аймақтық үзілістер, бұрыштық келіспеушіліктер негізінде екі ірі құрылымдық-формациялық мегакомплекс бөлінеді.
Дипломдық жұмыста кенорынның теңіз литологиясы, тектоникасы, мұнай-газдылығы, гидрогеологиясы, қоршаған ортаны қорғау мәселесіне және т.б.
Қарастырылады.
АННОТАЦИЯ
Основной целью данной дипломной работы явыляется изучение структурных особенностей подсолевых отложений месторождения Тенгиз.
В разрезе осадочного слоя Прикаспийского бассейна на основе формационного анализа, региональных перерывов, угловых разногласий выделяются две крупные структурно-формационные мегакомплексы: низкоплитные и верхние плиты, которые в свою очередь подразделяются на структурные комплексы, пласты и седиментные комплексы.
В дипломной работе морского месторождениярассматривается его литология, тектоника, нефти-газоностность, гидрогеология, охраны окружающей среды и д.
ANNOTATION
The main purpose of this thesis is to study the structural features of the subsalt deposits of the Tengiz Deposit.
In the section of the sedimentary layer of the Caspian basin on the basis of the formation analysis, regional breaks, angular disagreements, two large structural-formation mega-complexes are distinguished: low-plate and upper plates, which in turn are divided into structural complexes, layers and sediment complexes.
Diploma in Maritime field lithologies, tectonically, plenty of oil, hidrogeologice on issues of environmental protection and others.b. considered.
МАЗМҰНЫ
Кіріспе 6
1 Геологиялық бөлім 7
1.1 Кен орыны туралы жалпы мәлімет 7
Теңіз кенішінің литологиясы 8
Теңіз кенішінің тектоникасы 11
Мұнай мен газдылығы 13
1.6 Теңіз кенішінің гидрогеологиясы 15
2 Теңіз кен орнының тұзасты шөгінділері
құрылысының ерекшеліктерін зерттеу 16
2.1Провинцияның тұз үсті және тұзды қабаттары 19
2.2Кен орнының зерттеу тарихы 21
3 Қоршаған ортаны қорғау 24
3.1 Теңіз кен орны ауданының табиғи-климаттық жағдайлары 25
3.2 Өндірістің сипаттамасы және жобаланатын объектінің
қоршаған ортаға әсерін талдау 25
3.3 Атмосфераға әсер ету 26
3.4 Гидросфераға әсер ету 28
3.5 Литосфераға әсер ету 28
3.6 Кен орнында қолданылатын қорғаныс шаралары 29
Қорытынды 30
Пайдаланылған әдебиеттер тізімі 31
Графикалық қосымшала 32
А қосымшасы Кенорынның құрылымдық картасы 32
Б қосымшасы Кенорын профилінің модельдік картасы 33
В қосымшасы Кенорынның шельфтік сұлбасы 34
Г қосымшасы Тұзасты шөгінділер бойынша қосымша ақпарат
(Кесте+Карта) 35
КІРІСПЕ
Теңіз кен орны 1981 жылы № 1 ұңғымадан мұнай фонтаның алған кезде ашылды,. Кен орнын игерудің бірінші технологиялық схемасы 1986 жылы Гипровостокнефть институтымен жасалған болатын. (28.11.86 ж. № 1226 хаттама). 1991 жылдың сәуір айында Теңіз кен орны тәжірибелік-өнеркәсіптік пайдалануға берілді, ал 1993 жылғы 6 сәуірден бастап "Теңізшевройл"ӨБ кен орнын пайдалана бастады.
90-шы жылдары ТШО мұнай кен орнының геологиялық-физикалық құрылысын, қабаттардың коллекторлық қасиеттерін зерттеу бойынша ауқымды жұмыстар кешенін жүзеге асырды, өндіруші ұңғымалардың өнімділігін, тәжірибелік-өнеркәсіптік пайдалану кезінде кен орнының әртүрлі бөлігіндегі қабаттық қысымның мінез-құлқын көптеген зерттеулер жүргізілді. Бағалау ұңғымаларының тобын бұрғылау жүзеге асырылды, олар мұнай қанықпаған жыныстардың барлық қалыңдығынан Девон шөгінділеріне дейін өтті. Нәтижесінде ТШО кен орнының толық компьютерлік геологиялық-физикалық моделі, содан кейін оның базасында гидродинамикалық үш өлшемді көп фазалы компьютерлік моделі салынды. Кен орны ерекше күрделі геологиялық-физикалық құрылыспен ерекшеленеді.
Менің ойымша біздің еліміздің заман ағымна сай болуына өз септігін тигізуге үлкен көмегін беретін фактордың бірегейі бұл - Теңіз кеніші болып табылатыны айдан анық. Экономикалық, иновациялық жан - жақты аяғына мығым тұра алатын Қазақстан үшін бұл кеніштің барлануы мен іске асуы үлкен көмек болып табылады.
Кеніштің Каспий маңында орналасуының өзі оның шикізаттарды экспортқа теңіз жолдары арқылы шығарылуына да, Ресеймен шекарада орналасқаны да сол елге мұнай тасымалын жеткізуге қолайлылығын тигізіп отыр. Оған дәлел кеніштің аймағында ұзындығы 1500 км болатын құбырлар орналасқан. Олар; Орта азия - Орталық бағытындағы магистраль, Теңіз - Құлсары - Атырау - Новоросийск мұнай құбыры, Үзен - Құлсары - Атырау - Самара мұнай құбыры, Қаратон - Қосшалғы - Құлсары - Орск мұнай құбыры.
Кенішке жақын орналасқа еді мекендер - Қаратон ауылы мен Сарықамыс ауылы. Қаратон ауылы солтүстікке қарай 35 км болса, Сарықамыс ауылы шығысқа қарай 27 км қашықтықта орналасқан. Теңіз кенішінен 150 км қашықтықта облыс орталығы Атырау қаласы бой көтерген. Бұл кеніш осы елді мекендегі адамдардан бөлек, еліміздің жан - жағынан жұмыс іздеген жас мамандар мен кәсіпкерлерге өз ісімен айналысуға да мүмкіндік береді.
Теңіз мұнай кен орнында өндірісті кеңейту жобасы экономика өсуінің және шетелдік инвестицияларды тартудың қуатты нүктесі ретінде қарастырылады. Кеніштің әрі қарай жұмыс істеуі еліміздің де болашағына жарқын табыстар береріне кепілдік береді.
Дипломдық жұмыстың мақсатыТеңіз кен орнының тұзасты шөгінділері құрылысының ерекшеліктерін зерттеу.
1 Геологиялық бөлім
1.1 Кен орны туралы жалпы мәлімет
Теңіз кеніші Қазақстан Республикасының Атырау облысы, Жылыой ауданынында орналасқан (1.1 сурет)
Теңіз кеніші геогрфиялық тұрғыда Каспий маңы бассейінің оңтүстік - шығыс бөлігінде, бұрыңғы КСРО елдерінің ішіндегі ең мұнайлы өлке болып табылады.
Бұл өлкедегі негізгі қорларының бір бөлігі, барланған және оған орайластырылған. Ал тұзасты бөлігі полеозой дәуіріне тиесілі. Сонымен қатар бұл өлкеде Теңіз кенішінен бөлек басқа да бірнеше мұналы, газды және конденсатты кен орындары орналасқан. Ол кеніштің барлығы дерлік тұзасты қабатында орналасқан. Ол кеніштер; солтүстікте Қарашығанақ және Орынбар, солтүстік - батысында Кенқияқ және Жаңаөзен, солтүстікте Астрахань, батыс бөлігінде жақында барланған Қашаған кен орындары.
Теңіз кеніші диаметрі 500 км болатын үлкен сақина тектес карбонатты құрылыстардан тұрады. Орографиялық тұрғыда Теңіз кенішінің аумағы Каспий теңізіне дейін жартылай шөлді болып келеді. Ал жағалауға жақын құрлық бөлігі бұрыңғы Каспий теңізінің түбі болып келеді. Бұл жердің құрылысы ракушник пен құмнан тұрады. Кеніштің солтүстігі Қарақұмның құмдарымен қоршалған.
Рельефтің абсолюттік көрсеткіштері орта есеппен минус 25 м.
Теңіз кешенінің аумағы жартылай шөлді болғандықтан өсімдіктерге өте кедей. Бұл жерде шөлге бейімделген ұзындығы 0,5 метр болатын бұтақ тектес өсімдіктер мен кей жерлерде қамыстар ғана өседі. Өсімдіктердің аз болғанына байланысты мұнда жануарлар әлемі де жоқтың қасы. Көбіне мұнда түйелер мен тышқан тектес кеміруші жануарлан кездеседі.
Кеніш шөлді аймақта орналасқанына байланысты көлдер мен өзендер мүлде мүлде жоқ десе де болады.
Ауданның климаты шұғыл континенталды. Бұл жердің қысы өте суық (-30 ºС), ал жазы өте ыстық (+ 45 ºС дейін) ауыспалы болып отырады. Әдетте мұнда қар қарашадан бастап наурыздың аяғына дейін сақталады. Жер беті кей жерлерде 1,5 метр тереңдіктен 2 метрге дейін қатады.
Жауын шашын көктем және күз мезгілдерінде орта есеппен жылына 200 мм ден аспайды. Жартылай шөлді және Каспий теңізіне жақын орналасқандықтан аудан аймағында өте қатты желдер болып тұрады. Қыс мезгілінде жел аймақтың шығысынан соқса, жазды күндері батыс және солтүстік - батыс аймағына қарай желдің бағыты ауысып отырады. Қыста қарлы боран жазда ыстық құрғақ және құмды боранға алмасады.
Ал әуе жолдары Құлсары, Қаратон, Сарықасым аэропорттарында іске асырылады. Одан бөлек вахталық ТШО поселкісінің ұшақ қонатын кішігірім ауданы арқылы да әуе жолы транспорттары бағытталып тұрады.
Жылыой ауданының халқы мен ТШО вахталық поселкісіне техникалық, тұрмыстық және қолданысқа арналған су трубалар арқылы Құлсарыда орналасқа су тазартқыш қондырғылары арқылы Волга өзенінен тартылған.
Атырау ЖЭЦ - і пен Құлсары ЖЭЦ - і арқылы Жылыой ауданы электр жарығын алуда. Ал Теңізшевройл компаниясынан газтурбиналық станция арқылы елді мекендерге электрэнергиясы беріледі.
Теңгіз кенішінен алынған мұнай газды өндейтін зауытқа қарай бағытталады. Онда 5 техникалық қондырғының арқасында жылына 12,7 млн тоннадан 13,1 млн тоннаға дейін мұнай өндіруге мүмкіндік береді.
2010 жылы зауытты кеңейту арқылы жылына 30 млн тоннаға дейін мұнай өндіру жоспарланған болатын.
Кеніштің аймағында ұзындығы 1500 км болатын құбырлар орналасқан. Олар келесі бағыттарға қарай шектелуде;
Орта азия - Орталық бағытындағы магистраль;
Теңіз - Құлсары - Атырау - Новоросийск мұнай құбыры;
Үзен - Құлсары - Атырау - Самара мұнай құбыры;
Қаратон - Қосшалғы - Құлсары - Орск мұнай құбыры;
Теңіз кенішінің литологиясы
№6 учаске теңіз құм және сазды жыныстар кен орындары "Теңізшевройл"ЖШС вахталық (Венгр) кентінен оңтүстікке қарай 22 км жерде орналасқан. №6 стратиграфиялық учаске төрттік теңіз шөгінділеріне ұштастырылған. Өнімділік қалыңдығы нацело қалыптасқан жоқ супесью сары-қоңыр, пылеватой жататын осадкам жоғарғы хвалына. Ол іс жүзінде бірдей заттай құрамның бірыңғай геологиялық денесін қалыптастырады. Өнімді қалыңдықтың пішіні бойынша қабат тәрізді орташа қуаты 2,3-2,6 м шегінде есептеу блоктары бойынша өзгереді. Ол новокаспий көкжиегінің төменгі бөлігіне жататын, қуаты 0,2-0,3 м бос жыныстармен жабылады, олар минус 25,4-26,1 абсолюттік белгіден төмен болатын сол жоғарғы хвалынның суланған көже төселеді. Осылайша, ұңғымалар бойынша өнімді қалыңдықтың қуаты блок бойынша орташа жағынан 2 еседен артық өзгереді, бұл авторлардың "... барлық бағыттарда қуаты бойынша ұсталынған ... өнімді қалыңдығы"деген қорытындысына қайшы келеді. Литология мен суперстің заттық құрамы толық сипатталған өнімді қалыңдықтың жиынтық қимасы, қуаттың өзгеруін талдау келтірілмейді, ішкі құрылыстың ерекшеліктері, латераль бойынша кесіктің фациальды өзгергіштігі қарастырылмайды.
Ұңғымалардың құжаттамасы біркелкі және аз ақпарат. Құжаттарды Кернмен салыстыру актісі жоқ. №6 учаске екі кезеңде барланған. Оның біріншісі (алдын ала барлау) ол 500х250 М желісі бойынша бұрғыланған.). Алдын ала барлау ұңғымаларын сынамалау нәтижелері бойынша өнімді қалыңдықтағы жыныстармен (супестермен) қалыптасқан геологиялық блоктар бөлінді. Көрсетілген блоктар өнімді ұңғымалардың контурында салынған. Тұздалған Лиманды-аллювиальды балшықтарды ашқан алдын ала барлау желісінің қалған ұңғымалары өнімсіз топқа жатқызылған. Мұндай ұңғымалардың саны № 6 учаске бойынша-71 ұңғыманы құрайды. Екінші кезеңнің ұңғымалары 250х125 м желісі бойынша тек бөлінген өнімді геологиялық блоктардың шекарасында бұрғыланған. Осындай екі блокта барлығы 161 скв өтті (бірінші кезеңнің шектеуші ұңғымаларын есепке алғанда). көлемі 966 м, барлық ұңғымалар бойынша деректер (161 скв.) қорларды есептеу кезінде ескерілді.
1 сурет. Теңіз кенішінің литологиялық картасы
Барлық осы ұңғымалармен өнімді қалыңдық толық қуатқа, төселген супеске 1,5-3,5 м дейін тереңдікпен қиылысқан. Бұрғылау тәсілі (шнек-колонкалы, рейстермен 1,0 м артық емес) Керн шығымы бойынша бұрғылау жұмыстарының қажетті сапасын (95-98 %), бұрғылау диаметрі (140 мм) - сынамалау үшін материалдың жеткілікті өкілдігін қамтамасыз етті. Нақты соңғы барлау желісі (250х125 м) с1 өнеркәсіптік санаты бойынша барланған шикізат қорларының жіктелуін қамтамасыз етеді. Учаскеде барлау бұрғылауын бақылау үшін 2 ұштасқан бақылау шурфы өтті,олардың құжаттамалары мен сынамалау деректері негізінен геологиялық қиманы және ұңғымалар бойынша шикізаттың сапасын растайды. Теңіз кен орнының № 6 учаскесіндегі барлық ұңғымалар мен шурфтар аспаптық байлаулы, топоплан м-бе 1:5000-да жасалған. Жүргізілген жұмыстардың әдістемесі (екі кезеңде) ұтымды болып табылады, барлау ұңғымаларын бұрғылау тәсілін таңдау, олардың диаметрі, учаске алаңында Ұңғымаларды орналастыру оның құрылысының ерекшеліктеріне сәйкес келеді. Барлау ұңғымаларын нақты геолдқұжаттауды салыстыру актісі қоса берілмеген, бұл геологиялық барлау жұмыстарының қателігі болып табылады. Өнімді қалыңдық (супеси) оның сапасын бағалау үшін жеткілікті көлемде сыналған (163 сынамасы бұзылған құрылым, оның ішінде 161 кернов және 2 шурфтан жасалған борозды, сондай-ақ 161 монолит). Сынамалау әдістемесі (ұңғыма бойынша өнімді қалыңдықтың толық қуатына бір қабат сынамасы) қарсылықтар тудырмайды, өйткені өнімді қалыңдықтың (супеси) тұрақты литологиялық құрамымен келісіледі, оның қуаты шектеулі, супеси әзірлеуді бір өндіру кемерімен жүргізудің орындылығын алдын ала анықтайтын. Барлық супеси сынамалары бойынша (163 сынама) гранус құрамы, пластикалығы, шайылатын қоспалардың құрамы, шынайы және үйінді тығыздығы, кеуектілік коэффициенті, шоғырдың деформациясы, тұздану анықталды. Бұдан басқа, супесидің барлық сынамалары (бақылау сынамасын есепке ала отырып, 180 сынама) тығыздау коэффициентін анықтаумен стандартты тығыздауға ұшырады. Барлық 180 сынамаға (бақылау есебімен) жыныс пен қаңқаның көлемді таразысын, үлес салмағын, ылғалдылығын, кеуектілігін, ісінуін, сүзу коэффициентін анықтау арқылы паспорт жасалды. Сондай-ақ (180 сынама) компрессиялық сынаулар, оның ішінде сығылу, отыру және жылжу анықтаумен жүргізілді. Сонымен, саз жыныстарының (супеси) сапасы өте егжей-тегжейлі зерттелген. Барлық қатардағы сынамалар бойынша. Бақылауға жататын шикізат (супеси) сапасының негізгі көрсеткіштері бойынша сынамалардың жеткілікті саны бойынша ішкі геологиялық бақылау орындалды (қатарлар санының 9,3% - ы). Сыртқы геологиялық бақылау орындалмаған. Теңіз кен орнының №6 учаскесіндегі сазды жыныстарды талдау және сынау кешені бойынша жіктелген (ҚР СТ 25100-2002 "топырақ. Жіктелуі") шаңды, ірі түйіршікті қосындыларсыз, іс жүзінде ұнамаған, Өшпейтін, басым бөлігі отырғызылған, тұздалмаған, радиациялық емес супеси ретінде. Авторлар оларды автожолдардың жер төсемі мен өнеркәсіптік және азаматтық құрылыс объектілеріне өнеркәсіптік алаңдардың жер негіздерін (үйінділерін) төгу кезінде қолдануға жарамды деп санайды. Теңіз кен орнының осы барланған учаскесіндегі пайдалы қазба (шаң сорпасы) радиациялық қауіпсіз (АЭФ - ның ең жоғарғы мәні-28+-16 Бккг артық емес). Өнімді қалыңдығы қорларды есептеу тереңдігіне судырылмаған. Орнатылған ПВ деңгейін қимада бір белгімен көрсету керек. Бұрғылаудан кейін ұңғымалардағы ЖЗ деңгейін өлшеу тәсілі бойынша мәліметтер келтірілмейді. Тау-кен техникалық және тау-кен-геологиялық жағдайлары жалпы пайдаланудағы техникалық құралдарды қолдана отырып, ұсақ карьермен барланған шикізатты игеруді жүргізуге мүмкіндік береді, жыныстардың оңтайлы ылғалдылығы кезінде Карьер ернеуінің еңісі бұрыштарының ұсынылатын мәндері 35* - жұмыс борттары үшін және 25* - жұмыс істемейтін борттар үшін. Қорларды есептеу 1.01.2005 ж.жағдай бойынша М-ба 1:5000 топосегізінде геологиялық блоктар тәсілімен орындалды. Сазды жыныстар қоры 2 блок бойынша жиектелген. Есептеу блоктары барлау ұңғымаларының контурында салынған. Есептеу блоктарының төменгі шекарасы (разрездерде) жер асты суларының деңгейіне сәйкес келеді. Сақтандырғыш (қорғаныш) тұтас бөлінбеген, өйткені ПВ қысымсыз, онымен келісуге болады. Барлық есептеу блоктарындағы қорлар С1 санаты бойынша дұрыс жіктелген, тиісті барлау дәрежесі ретінде. "ТШО" ЖШС желілік коммуникациялардың қорғау кентіректеріндегі саз жыныстарының қорларын сапасы бойынша техникалық талаптарға (ГОСТ және СН және Пу) жауап беретін баланстық топқа жатқызу әдістемелік дұрыс. Есеп материалдары қосымша түзетуді, кейбір нақтылаулар мен толықтыруларды қажет етеді. Сарапшы мен ТКА мүшелерінің ескертулеріне сәйкес түзету нақтылаулары мен толықтыруларын есепке енгізу. Теңіз кен орнының №6 учаскесіндегі сазды жыныстар (шаңды құмдақ) жергілікті карьерді игеру үшін дайындалған деп есептелсін.
Теңіз кенішінің тектоникасы
Тектоникалық жоспарда Теңіз кен орны Каспий маңы мұнай-геологиялық провинциясының оңтүстік бөлігінде орналасқан және Теңіз-Қашаған сейсмогеологиялық облыстарына орайластырылды.
Мұнай шоғырына арналған теңіз карбонатты құрылысы трапеций тәрізді формаға ие: жазық шатыры мен тік қанаттары. Оның көлемі минус 5000м изогипс бойынша 2223км, мұнай құятын қабат 1400м жетеді.
Карбонатты резервуардың таралу аймағы коллекторлар болып табылмайтын және сенімді латералды флюидоупордың рөлін атқаратын бассейннің терең сулы сазды (сазды-карбонатты) шөгінділерімен шектеледі.
Мұнай шоғырларына арналған қаптаманың рөлін артинско-Мәскеу жасындағы сазды-карбонатты шөгінділерден және қалыңдығы 465-1655м Кунгур қабатының сульфатты-галогенді жыныстарынан тұратын төменгіперм жасындағы жыныстардың қалыңдығы орындайды.
Сейсмикалық зерттеулер мен бұрғыланған ұңғымалардың деректері бойынша карбонатты массив құрамында үш негізгі бөлік бөлінген: платформалық, борттық (рим, марджин) және қанаттық (беткей).
Коллектор сондай-ақ үш стратиграфиялық бірлікке бөлінген: I, II, III объектілері. Бұл келесі факторларға байланысты болды:
өте үлкен тиімді қуаты;
төменгіизей-түркейскіден платформа шегінде коллектордың башқұрт-серпух-ОК бөлігін оқшаулайтын, қалыңдығы 40-50м карбонатты-сазды вулкандық шөгінділердің болуымен туфтар және карбонатты-сазды вулкандық шөгінділердің болуымен;
коллектордың әртүрлі аралықтарында күрт әртүрлі қасиеттермен;
әр түрлі объектілердегі коллекторлардың өткізгіштігі мен кеуектілігінің айырмашылығы.
І Объект башқұрт-серпух-ОК жасындағы шөгінділерді қамтиды және карбонатты массивтің баурайларында ІІ объектіге бөлінген төменгіизей-турней жыныстары кешенін алады. III нысанды Девон шөгінділері құрайды.

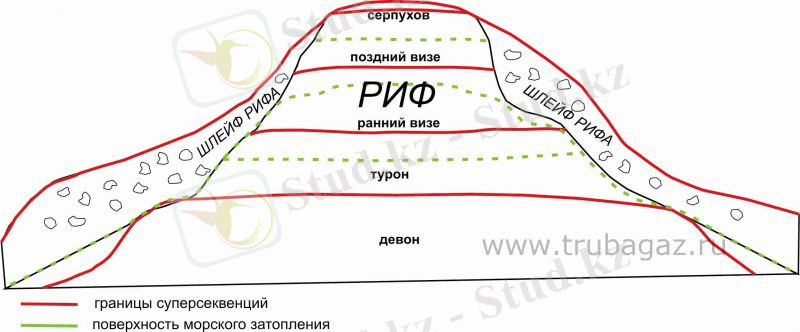

2 сурет Мұнай кен орнының геологиялық бейіні
Тұтастай алғанда барлық үш объект бірыңғай гидродинамикалық жүйені құрайды, оған рифті және биогермді құрылыстардағы, платформаны жиектейтін және "вулкаником"платформасы шегінде бөлінген I және II объектілердің коллекторларымен тікелей байланысатын кең жарылған аймақтардың болуы ықпал етеді. Бұл туралы кен орнының әртүрлі бөліктерінде: платформада, бортта және баурайларда, оның ішінде мұнай Девон шөгінділерінен өндірілетін Т-10 ұңғымасы ауданындағы кен орнының ең алыс батырылған солтүстік-шығыс бөлігін қоса алғанда, қабаттық қысымның төмендеуінің бірыңғай сипаты куәландырады.
Башқұрт шөгінділерінің беті бойынша теңіз құрылымы (і нысанның шатыры бойынша) жоғарыамплитудалық изометриялық формада. Көтеру жиынтығы жазық, 4,1 - 4,2 км белгісі бар және бір градус бұрышымен оңтүстік-батыс бағытта еңіс. Құрылым қанаттары өте тік, көлбеу бұрыштары 20-250 жетеді. Жақын басталғанға крутого бөктерінің жинақтау көтеру басқа да батырлар болды тізбекпен жергілікті поднятий, амплитудасы бар 100 - 200м құрайтын рим. Римнің жергілікті көтерілу тізбегі күмбездің солтүстік-батыс, солтүстік және солтүстік-шығыс бөлігін қамтиды, ал Римнің оңтүстігі мен оңтүстік-батысында әлдеқайда аз. Рим аймағында ең аз белгілер күмбездің солтүстік бөлігінде белгіленген және 3900-4000 м құрайды.
Мұнай мен газдылығы
Теңіз кен орны жоғарғы Шеңгелді-таскөмір жасындағы карбонатты шөгінділерге негізделген. Жоғарғы девоннан орта карбонның башкир қабатына дейінгі кең стратиграфиялық диапазонда карбонатты фациялармен бүктелген тұзасты асты тілігі (5450 м тереңдікке дейін). Массивті түрдегі шоғыр. Жабыны-артинско жасындағы карбонатты-сазды шөгінділер және кунгурдың гидрохимиялық шөгінділері. Кен орнындағы мұнай дебиті тәулігіне жүздеген м3 жетеді., мұнай тез қозғалатын, тығыздығы 0,805 г м3 тең. Күкірт сутегінің құрамы шамамен 13%. Газ мөлшері 0,79%. Газ 70,21% метанды, 10,54% этанды қамтиды. пропан-7,45%, күкірт-19,8%.
Теңіз кен орнының мұнай қорын, өндірілген газды және ілеспе компоненттерін есептеуді "Теңізшевройл"ЖШС мамандары орындады. ААҚ "ҒЗЖИ Каспиймунай-газ" ЖШС, "теміртау электрометаллургиялық комбинаты" 2002ж. бекітілген ҚР ҚМК-нің 13-17 тамыз 2002ж. (хаттама № 170-02. Қорларды есептеу үш нысан бойынша жүргізілді
I объект үшін қорларды есептеу әр қосалқы объект бойынша (башкир, Серпухов, окский) бөлінген фациальды аймақтарды (платформа, баундстоун. баурайы). II және III объектілердің құрамында қосалқы объектілер бөлінбеген, қорлар массивтің платформалық және флангалық бөліктері үшін бөлек есептелген.
Есептелген қорлардың санаттылығы объектілердің зерттелу дәрежесіне сәйкес негізделген: сынау және пайдалану деректері, жыныстар мен қабаттық флюидтердің сүзу-сыйымдылық қасиеттерін зертханалық зерттеу, Ұңғымаларды кәсіпшілік-геофизикалық зерттеу және мұнай-су бөлу ережелері.
Ұңғымалардың көпшілігі і объектіні пайдалануда, олардың бір бөлігі бірге 1+П объектілерді және кейбір ұңғымалар - бірге 1+П+Ш объектілерді пайдаланады.
ГАЖ деректері бойынша сүзу-сыйымдылық қасиеттерін анықтау нәтижелері, I объектіден Керн үлгісінің 5391 зерттеу деректерімен егжей-тегжейлі "байланған", кен орнының әртүрлі аймақтарында жыныстардың кеуектілігі мен мұнайға қанықтырылуына шынайы баға беруге мүмкіндік берді.
Жалпы кен орны бойынша мұнайдың 97 қаттық сынамалары пысықталды, оның ішінде 85 сынама - і объектіден, олар бойынша жер беті және қаттық жағдайларда мұнай қасиеттері зерттелді, бұл кен орны бойынша мұнайдың толық сипаттамасын беруге мүмкіндік берді
1 есептеу объектісі Нысанның I платформалық бөлігі В және С1 санаттары бойынша бағаланды. В санаты 1414х14м тор бойынша "Теңіз кен орнын игерудің технологиялық схемасына" сәйкес пайдалану ұңғымаларымен бұрғыланған алаңдағы қорларды қамтиды, платформаның қалған мұнай сыйымдылығы С1 санатына жатқызылған.
Баундстоундар мен беткейлер. Башқұрт қосалқы объектісінің қиғаш бөлігі үшін мұнайдың есептелген қоры С1 санаттары бойынша бағаланған. және С2. Баундстоун учаскесі. кен орнының қиғаш бөлігінде (Т-32, Т-3) Даму алған С2 санаты бойынша бағаланды.
Мұнайдың өнеркәсіптік ағындары алынған ұңғыма ауданындағы құлама бөлігі С1 санаты бойынша радиусы 2,8 км тең алаңда бағаланған (пайдалану ұңғымаларының арасындағы екі еселенген қашықтық). Беткейдегі мұнай құятын алаңның қалған бөлігі С2 санатына жатқызылған. Серпухов және ОК қосалқы объектілері бойынша баундстоундардың екі аймағы бөлінеді: ішкі және сыртқы.
Теңіз кен орнындағы мұнай мен газдың физикалық-химиялық қасиеттері қабаттық және газдалған сынамаларды зерттеу нәтижелері бойынша анықталған.
Кен орнының әр түрлі аймақтарында тереңдікте, сондай-ақ созылу бойынша іріктелген қабаттық және жер үсті мұнайының зерттелген сынамаларының көп болуына қарамастан, қабаттық мұнайдың қасиеттері мен құрамының өзгеруінің қандай да бір заңдылықтары табылған жоқ. Қорларды есептегенде қабаттық мұнайдың барлық шоғыры бойынша орташа құрамы қабылданды. Жату тереңдігінің өсуімен қысым мен температура артады. Бұл ретте қысымның жоғарылауы мұнайдың тығыздығы мен тұтқырлығын арттырады, ал температураның жоғарылауы оларды азайтады. Нәтижесінде кен биіктігі бойынша қабаттық мұнайдың тығыздығы мен тұтқырлығы іс жүзінде тұрақты болып қалады. Есептеулер көрсеткендей, бұл белгіде - 4300м тығыздығы қабаттық мұнайдың тең 620,6 кгм3, тұтқырлығы - 0,32 мПаотырып, белгіге - 5300м тиісінше 617, 6 кгм3 және 0,2296 мПас. Айырмашылық қателіктермен өлшеу.
Сондықтан мұнай мен газдың қасиеттері бойынша, оның ішінде қабаттық температурада дифференциалды газдау бойынша деректер барлық шоғырлар бойынша бірдей қабылданған.
Зерттеу және есептеу нәтижелері бойынша қабаттық мұнайдың орташа тығыздығы 620,6 кгм3, қабаттық температура кезінде мұнайдың газбен қанығу қысымы 25,26 мПа тең, қабаттық мұнайды бір рет газсыздандыру кезінде газ құрамы 585,9 м3т, қабаттық мұнайдың динамикалық тұтқырлығы 0,232 мПа с.
Жұмыс жағдайында дифференциалды газданудан кейін мұнай тығыздығы 785,0 кг м3, газ мөлшері 514,5 м3 т, көлемдік коэффициенті 1,936, газдалған мұнайдың динамикалық тұтқырлығы 2,10 мПа с.
Тауар сипаттамасы бойынша күкіртті мұнай (күкірттің массалық құрамы 0,95), аз шайырлы (1,02 %), парафинді (3,92 %). 300 - ге дейін айдау кезінде ашық фракциялардың көлемді шығуы с-70%.
Жұмыс жағдайларында дифференциалды Газдану кезінде мұнайдан бөлінген газ қоспасындағы компоненттердің молдық құрамы: күкіртті сутегі 16,12%, азот 1,34%, метан 57,66%, Этан 11,49%, пропан 5,99%, жоғары көмірсутектер (пропан + жоғарғы) 9,46%, гелий 0,02%. Ауа бойынша салыстырмалы тығыздығы 0,869
Теңіз кен орнын одан әрі пайдалануды жобалау кезінде игерудің үш нұсқасы ұсынылды: табиғи режим, су айдау және газ айдау. Жұмыстың бастапқы кезеңінде су арқылы кен орнын игеру нұсқасы мұнай өндіруді арттырудың ықтимал тәсілдерінің бірі ретінде қарастырылды.
Теңіз кен орнындағы өнімді қабаттар жыныстарының мұнай беру әдісі суды айдау арқылы 1986 жылы зерттелді. "Гипровостокнефть"ААҚ-да. Осы зерттеулер нәтижесінде қалдық мұнайға қанығудың Теңіз кен орнының өнімді қабаттары жыныстарының газ өткізгіштігіне тәуелділігі, сондай - ақ салыстырмалы өткізгіштігі және мұнай-су капиллярлы қысымының қисықтары алынды.
Теңіз кенішінің гидрогеологиясы
Судың түрі хлорлы-магний, құрамында йод пен бром мөлшері 10 мг л дейін.
Альбсеномандық деңгейжиекте 107-125 гл минералдандырылған су бар, олардың деңгейлері жер бетінен төмен белгілерде орнатылады. Хлорлы-кальцийлі Су түрі, бұл осы көкжиек орналасқан қиын су алмасудың жабық жағдайларын көрсетеді. Йод мөлшері 4-5 мгл, бром 230-304 мгл.
2700-ден 3500 м-ге дейінгі тереңдікте жатқан жыныстардың (Борлы, юриялық және пермотриасты) тұз үсті кешенінің терең қабаттарының суларын көршілес аудандарға (Кеңқияқ, Боранкөл) ұқсас жоғары минералдануды (230-260 г.л), хлоридті-кальцийлі және хлоридті-магний типтерін күту керек.
Т-9 және Т-14 ұңғымаларында ашылған және сыналған ерте линзалардың тау-кенге жақын жоғары қабаттық қысымдары бар: Т-9 ұңғымаларында 3559 метр тереңдікте қысым 7,5 МПа астам болды. Тұздықтардың тығыздығы 232 кг м3 дейін, тұздардың сомасы 320-327 г. л. Сынамаларда күкіртсутектің болуы байқалады, бірақ арнайы сынамалар алынбады, сондықтан оның сандық сипаттамасын беруге болмайды.
Тұзасты палеозой шөгінділерінде, Қаратон ауданына ұқсас, күкіртсутегінің және көмірқышқылының едәуір үлесі бар көмірсутекті газбен қаныққан, 230 г.л дейін минералдандырылған хлорид-кальций және хлорид-магний типтерінің жоғары минералдандырылған сулары кездеседі. Алайда, кен шоғырларының әртүрлі типті тұщыланған сулармен (хлоридті-кальцийден гидрокарбонатты-натрийге дейін), минералдануымен 60-тан 100 гл-ге дейін және Астрахань кен орнының таскөмір шөгінділерінде орнатылған йод пен бромның төмен концентрацияларымен байланыс жасау мүмкіндігі жоққа шығарылмайды.
Тұз үсті кешенінің жер асты суларындағы йод пен бром концентрациясы, 700 м тереңдіктен бастап және күнгурдың тұзды шөгінділерінің әртүрлі линзаларында өнеркәсіптік сәйкес келеді, бірақ оларды алудың рентабельділігіне баға беру мүмкін емес, өйткені сулы қабаттардың өнімділігі туралы мәліметтер жоқ.
Теңіз кен орнының тұзасты шөгінділері құрылысының ерекшеліктерін зерттеу
Каспий маңы бассейнінің шөгінді қабатының бөлінісінде формациялық талдау, аймақтық үзілістер, бұрыштық келіспеушіліктер негізінде екі ірі құрылымдық-формациялық мегакомплекс бөлінеді: төменгі доплитті және жоғарғы плиталы, ол өз кезегінде құрылымдық кешендерге, қабаттарға және седименттік ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық зерттеууниверситеті
Қ. Тұрысов атындағы геологияжәне мұнай-газ ісі институты
Мұнай және газ геологиясы кафедрасы
Кулбаев Мейрам Ганиевич
Теңіз кенішінің тұзасты шөгінділерінің құрылымдық ерекшеліктерін зерттеу
Дипломдық жұмысты
ТҮСІНІКТЕМЕЛІК ЖАЗБА
5B070600 - Геология және пайдалы қазбалар кенорындарын барлау
Алматы 2019
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық зерттеу университеті
Қ. Тұрысов атындағы геологияжәне мұнай-газ ісі институты
Мұнай және газ геологиясы кафедрасы
ҚОРҒАУҒА ЖІБЕРІЛДІ
Мұнай және газ геологиясы кафедрасының меңгерушісі
PhD доктор, ассоц.профессоры
_____________ Т.А.Енсепбаев
_____________2019ж.
Дипломдық жұмысқа
ТҮСІНІКТЕМЕЛІК ЖАЗБА
Тақырыбы: Теңіз кенішінің тұзасты шөгінділерінің құрылымдық ерекшеліктерін зерттеу
Мамандығы 5В070600 - Геология және пайдалы қазбалар кенорындарын барлау
Орындаған: Кулбаев М.Г.
Ғылыми жетекші
____________УзбегкалиевР.Х.
Алматы 2019
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық зерттеу университеті
Қ. Тұрысов атындағы геологияжәне мұнай-газ ісі институты
Мұнай және газ геологиясы кафедрасы
5В070600 - Геология және пайдалы қазбалар кенорындарын барлау
БЕКІТЕМІН
Мұнай және газ геологиясы кафедрасының меңгерушісіPhD доктор, ассоц.профессоры
______________ Т.А.Енсепбаев
__________________2019 ж.
Дипломдық жұмысты орындауға
ТАПСЫРМА
Білім алушы: Кулбаев Мерйам Ганиевич
Тақырыбы:Теңіз кенішінің тұзасты шөгінділерінің құрылымдық ерекшеліктерін зерттеу
УниверситетРекторының2018 жылғы 17 қазан№1839-ббұйрығымен бекітілген
Аяқталған жұмысты тапсыру мерзімі __ мамыр 2019 ж.
Дипломдық жұмыстың бастапқы берілістері: Геологиялық, жер қойнауын және қоршаған ортаны қорғау.
Дипломдық жұмыста қарастырылатын мәселелер тізімі
а) ауданның географиялықжәне геологиялық, зерттеу тарихы, литологиясы, тектоникасы, олардың физика-химиялық ерекшеліктері мен құрамы зерттеу;
б) іздеу жұмыстарының әдістемелігі мен көлемі-мақсаттары мен міндеттері және орналасу жүйесі.
Сызба материалдар тізімі (міндетті сызбалар деп көрсетілуі тиіс)
Сызба материалдарының 4 слайдта көрсетілген
шолу картасы, литологиялық бағана, тектоникалық үлгі (карта), құрылымдық карталар, геологиялық-геофизикалық профильдер.
Ұсынылған негізгі әдебиет 12 атаудан
1 Гиматудинов Ш. К. Мұнай өндіру жөніндегі анықтама кітабы М., 1983
2Джиембаева К. И ., Лалазарян Н. В., Мұнай кен орындарында ұңғымалық өнімді жинау және дайындау Алматы., 2004
Дипломдық жұмысты дайындау
КЕСТЕСІ
Бөлім атаулары,
дайындалатын
сұрақтарының тізімі
Ғылыми жетекшіге және
кеңесшілерге өткізу
мерзімі
Ескерту
Геологиялық бөлім
23.04.2019
Геологиялық-кәсіптік
сипаттамасы
26.04.2019
Жер қойнауын және қоршаған ортаны қорғау бөлімі
29.04.2019
29.04.2019
Аяқталған дипломдық жұмыстың бөлімдерінің кеңесшілері меннорма бақылаушының қойған қолтаңбалары
Бөлімдер атаулары
Кеңесшілер, аты, әкесінің аты, тегі
(ғылыми дәрежесі, атағы)
Қолтаңба
қойылған мерзімі
Қолы
Геологиялық бөлім
УзбегкалиевР.Х.
Геологиялық-
кәсіптік
сипаттамасы
УзбегкалиевР.Х.
Жер қойнауынжәне қоршаған ортаны қорғау бөлімі
УзбегкалиевР.Х.
Қалып бақылаушы
Санатбеков М.Е.ассистент
Ғылыми жетекшісі_______________Узбегкалиев Р.Х.
Тапсырманы орындауға білім алушы_______________ Кулбаев М.Г.
Күні ____________2019ж.
АҢДАТПА
Дипломдық жұмыстың негізгі мақсаты - Теңіз кенорнының тұзасты шөгінділерінің құрылымдық ерекшеліктерін зерттеу болып табылады.
Каспий маңы бассейнінің шөгінді қабатының бөлінісінде формациялық талдау, аймақтық үзілістер, бұрыштық келіспеушіліктер негізінде екі ірі құрылымдық-формациялық мегакомплекс бөлінеді.
Дипломдық жұмыста кенорынның теңіз литологиясы, тектоникасы, мұнай-газдылығы, гидрогеологиясы, қоршаған ортаны қорғау мәселесіне және т.б.
Қарастырылады.
АННОТАЦИЯ
Основной целью данной дипломной работы явыляется изучение структурных особенностей подсолевых отложений месторождения Тенгиз.
В разрезе осадочного слоя Прикаспийского бассейна на основе формационного анализа, региональных перерывов, угловых разногласий выделяются две крупные структурно-формационные мегакомплексы: низкоплитные и верхние плиты, которые в свою очередь подразделяются на структурные комплексы, пласты и седиментные комплексы.
В дипломной работе морского месторождениярассматривается его литология, тектоника, нефти-газоностность, гидрогеология, охраны окружающей среды и д.
ANNOTATION
The main purpose of this thesis is to study the structural features of the subsalt deposits of the Tengiz Deposit.
In the section of the sedimentary layer of the Caspian basin on the basis of the formation analysis, regional breaks, angular disagreements, two large structural-formation mega-complexes are distinguished: low-plate and upper plates, which in turn are divided into structural complexes, layers and sediment complexes.
Diploma in Maritime field lithologies, tectonically, plenty of oil, hidrogeologice on issues of environmental protection and others.b. considered.
МАЗМҰНЫ
Кіріспе 6
1 Геологиялық бөлім 7
1.1 Кен орыны туралы жалпы мәлімет 7
Теңіз кенішінің литологиясы 8
Теңіз кенішінің тектоникасы 11
Мұнай мен газдылығы 13
1.6 Теңіз кенішінің гидрогеологиясы 15
2 Теңіз кен орнының тұзасты шөгінділері
құрылысының ерекшеліктерін зерттеу 16
2.1Провинцияның тұз үсті және тұзды қабаттары 19
2.2Кен орнының зерттеу тарихы 21
3 Қоршаған ортаны қорғау 24
3.1 Теңіз кен орны ауданының табиғи-климаттық жағдайлары 25
3.2 Өндірістің сипаттамасы және жобаланатын объектінің
қоршаған ортаға әсерін талдау 25
3.3 Атмосфераға әсер ету 26
3.4 Гидросфераға әсер ету 28
3.5 Литосфераға әсер ету 28
3.6 Кен орнында қолданылатын қорғаныс шаралары 29
Қорытынды 30
Пайдаланылған әдебиеттер тізімі 31
Графикалық қосымшала 32
А қосымшасы Кенорынның құрылымдық картасы 32
Б қосымшасы Кенорын профилінің модельдік картасы 33
В қосымшасы Кенорынның шельфтік сұлбасы 34
Г қосымшасы Тұзасты шөгінділер бойынша қосымша ақпарат
(Кесте+Карта) 35
КІРІСПЕ
Теңіз кен орны 1981 жылы № 1 ұңғымадан мұнай фонтаның алған кезде ашылды,. Кен орнын игерудің бірінші технологиялық схемасы 1986 жылы Гипровостокнефть институтымен жасалған болатын. (28.11.86 ж. № 1226 хаттама). 1991 жылдың сәуір айында Теңіз кен орны тәжірибелік-өнеркәсіптік пайдалануға берілді, ал 1993 жылғы 6 сәуірден бастап "Теңізшевройл"ӨБ кен орнын пайдалана бастады.
90-шы жылдары ТШО мұнай кен орнының геологиялық-физикалық құрылысын, қабаттардың коллекторлық қасиеттерін зерттеу бойынша ауқымды жұмыстар кешенін жүзеге асырды, өндіруші ұңғымалардың өнімділігін, тәжірибелік-өнеркәсіптік пайдалану кезінде кен орнының әртүрлі бөлігіндегі қабаттық қысымның мінез-құлқын көптеген зерттеулер жүргізілді. Бағалау ұңғымаларының тобын бұрғылау жүзеге асырылды, олар мұнай қанықпаған жыныстардың барлық қалыңдығынан Девон шөгінділеріне дейін өтті. Нәтижесінде ТШО кен орнының толық компьютерлік геологиялық-физикалық моделі, содан кейін оның базасында гидродинамикалық үш өлшемді көп фазалы компьютерлік моделі салынды. Кен орны ерекше күрделі геологиялық-физикалық құрылыспен ерекшеленеді.
Менің ойымша біздің еліміздің заман ағымна сай болуына өз септігін тигізуге үлкен көмегін беретін фактордың бірегейі бұл - Теңіз кеніші болып табылатыны айдан анық. Экономикалық, иновациялық жан - жақты аяғына мығым тұра алатын Қазақстан үшін бұл кеніштің барлануы мен іске асуы үлкен көмек болып табылады.
Кеніштің Каспий маңында орналасуының өзі оның шикізаттарды экспортқа теңіз жолдары арқылы шығарылуына да, Ресеймен шекарада орналасқаны да сол елге мұнай тасымалын жеткізуге қолайлылығын тигізіп отыр. Оған дәлел кеніштің аймағында ұзындығы 1500 км болатын құбырлар орналасқан. Олар; Орта азия - Орталық бағытындағы магистраль, Теңіз - Құлсары - Атырау - Новоросийск мұнай құбыры, Үзен - Құлсары - Атырау - Самара мұнай құбыры, Қаратон - Қосшалғы - Құлсары - Орск мұнай құбыры.
Кенішке жақын орналасқа еді мекендер - Қаратон ауылы мен Сарықамыс ауылы. Қаратон ауылы солтүстікке қарай 35 км болса, Сарықамыс ауылы шығысқа қарай 27 км қашықтықта орналасқан. Теңіз кенішінен 150 км қашықтықта облыс орталығы Атырау қаласы бой көтерген. Бұл кеніш осы елді мекендегі адамдардан бөлек, еліміздің жан - жағынан жұмыс іздеген жас мамандар мен кәсіпкерлерге өз ісімен айналысуға да мүмкіндік береді.
Теңіз мұнай кен орнында өндірісті кеңейту жобасы экономика өсуінің және шетелдік инвестицияларды тартудың қуатты нүктесі ретінде қарастырылады. Кеніштің әрі қарай жұмыс істеуі еліміздің де болашағына жарқын табыстар береріне кепілдік береді.
Дипломдық жұмыстың мақсатыТеңіз кен орнының тұзасты шөгінділері құрылысының ерекшеліктерін зерттеу.
1 Геологиялық бөлім
1.1 Кен орны туралы жалпы мәлімет
Теңіз кеніші Қазақстан Республикасының Атырау облысы, Жылыой ауданынында орналасқан (1.1 сурет)
Теңіз кеніші геогрфиялық тұрғыда Каспий маңы бассейінің оңтүстік - шығыс бөлігінде, бұрыңғы КСРО елдерінің ішіндегі ең мұнайлы өлке болып табылады.
Бұл өлкедегі негізгі қорларының бір бөлігі, барланған және оған орайластырылған. Ал тұзасты бөлігі полеозой дәуіріне тиесілі. Сонымен қатар бұл өлкеде Теңіз кенішінен бөлек басқа да бірнеше мұналы, газды және конденсатты кен орындары орналасқан. Ол кеніштің барлығы дерлік тұзасты қабатында орналасқан. Ол кеніштер; солтүстікте Қарашығанақ және Орынбар, солтүстік - батысында Кенқияқ және Жаңаөзен, солтүстікте Астрахань, батыс бөлігінде жақында барланған Қашаған кен орындары.
Теңіз кеніші диаметрі 500 км болатын үлкен сақина тектес карбонатты құрылыстардан тұрады. Орографиялық тұрғыда Теңіз кенішінің аумағы Каспий теңізіне дейін жартылай шөлді болып келеді. Ал жағалауға жақын құрлық бөлігі бұрыңғы Каспий теңізінің түбі болып келеді. Бұл жердің құрылысы ракушник пен құмнан тұрады. Кеніштің солтүстігі Қарақұмның құмдарымен қоршалған.
Рельефтің абсолюттік көрсеткіштері орта есеппен минус 25 м.
Теңіз кешенінің аумағы жартылай шөлді болғандықтан өсімдіктерге өте кедей. Бұл жерде шөлге бейімделген ұзындығы 0,5 метр болатын бұтақ тектес өсімдіктер мен кей жерлерде қамыстар ғана өседі. Өсімдіктердің аз болғанына байланысты мұнда жануарлар әлемі де жоқтың қасы. Көбіне мұнда түйелер мен тышқан тектес кеміруші жануарлан кездеседі.
Кеніш шөлді аймақта орналасқанына байланысты көлдер мен өзендер мүлде мүлде жоқ десе де болады.
Ауданның климаты шұғыл континенталды. Бұл жердің қысы өте суық (-30 ºС), ал жазы өте ыстық (+ 45 ºС дейін) ауыспалы болып отырады. Әдетте мұнда қар қарашадан бастап наурыздың аяғына дейін сақталады. Жер беті кей жерлерде 1,5 метр тереңдіктен 2 метрге дейін қатады.
Жауын шашын көктем және күз мезгілдерінде орта есеппен жылына 200 мм ден аспайды. Жартылай шөлді және Каспий теңізіне жақын орналасқандықтан аудан аймағында өте қатты желдер болып тұрады. Қыс мезгілінде жел аймақтың шығысынан соқса, жазды күндері батыс және солтүстік - батыс аймағына қарай желдің бағыты ауысып отырады. Қыста қарлы боран жазда ыстық құрғақ және құмды боранға алмасады.
Ал әуе жолдары Құлсары, Қаратон, Сарықасым аэропорттарында іске асырылады. Одан бөлек вахталық ТШО поселкісінің ұшақ қонатын кішігірім ауданы арқылы да әуе жолы транспорттары бағытталып тұрады.
Жылыой ауданының халқы мен ТШО вахталық поселкісіне техникалық, тұрмыстық және қолданысқа арналған су трубалар арқылы Құлсарыда орналасқа су тазартқыш қондырғылары арқылы Волга өзенінен тартылған.
Атырау ЖЭЦ - і пен Құлсары ЖЭЦ - і арқылы Жылыой ауданы электр жарығын алуда. Ал Теңізшевройл компаниясынан газтурбиналық станция арқылы елді мекендерге электрэнергиясы беріледі.
Теңгіз кенішінен алынған мұнай газды өндейтін зауытқа қарай бағытталады. Онда 5 техникалық қондырғының арқасында жылына 12,7 млн тоннадан 13,1 млн тоннаға дейін мұнай өндіруге мүмкіндік береді.
2010 жылы зауытты кеңейту арқылы жылына 30 млн тоннаға дейін мұнай өндіру жоспарланған болатын.
Кеніштің аймағында ұзындығы 1500 км болатын құбырлар орналасқан. Олар келесі бағыттарға қарай шектелуде;
Орта азия - Орталық бағытындағы магистраль;
Теңіз - Құлсары - Атырау - Новоросийск мұнай құбыры;
Үзен - Құлсары - Атырау - Самара мұнай құбыры;
Қаратон - Қосшалғы - Құлсары - Орск мұнай құбыры;
Теңіз кенішінің литологиясы
№6 учаске теңіз құм және сазды жыныстар кен орындары "Теңізшевройл"ЖШС вахталық (Венгр) кентінен оңтүстікке қарай 22 км жерде орналасқан. №6 стратиграфиялық учаске төрттік теңіз шөгінділеріне ұштастырылған. Өнімділік қалыңдығы нацело қалыптасқан жоқ супесью сары-қоңыр, пылеватой жататын осадкам жоғарғы хвалына. Ол іс жүзінде бірдей заттай құрамның бірыңғай геологиялық денесін қалыптастырады. Өнімді қалыңдықтың пішіні бойынша қабат тәрізді орташа қуаты 2,3-2,6 м шегінде есептеу блоктары бойынша өзгереді. Ол новокаспий көкжиегінің төменгі бөлігіне жататын, қуаты 0,2-0,3 м бос жыныстармен жабылады, олар минус 25,4-26,1 абсолюттік белгіден төмен болатын сол жоғарғы хвалынның суланған көже төселеді. Осылайша, ұңғымалар бойынша өнімді қалыңдықтың қуаты блок бойынша орташа жағынан 2 еседен артық өзгереді, бұл авторлардың "... барлық бағыттарда қуаты бойынша ұсталынған ... өнімді қалыңдығы"деген қорытындысына қайшы келеді. Литология мен суперстің заттық құрамы толық сипатталған өнімді қалыңдықтың жиынтық қимасы, қуаттың өзгеруін талдау келтірілмейді, ішкі құрылыстың ерекшеліктері, латераль бойынша кесіктің фациальды өзгергіштігі қарастырылмайды.
Ұңғымалардың құжаттамасы біркелкі және аз ақпарат. Құжаттарды Кернмен салыстыру актісі жоқ. №6 учаске екі кезеңде барланған. Оның біріншісі (алдын ала барлау) ол 500х250 М желісі бойынша бұрғыланған.). Алдын ала барлау ұңғымаларын сынамалау нәтижелері бойынша өнімді қалыңдықтағы жыныстармен (супестермен) қалыптасқан геологиялық блоктар бөлінді. Көрсетілген блоктар өнімді ұңғымалардың контурында салынған. Тұздалған Лиманды-аллювиальды балшықтарды ашқан алдын ала барлау желісінің қалған ұңғымалары өнімсіз топқа жатқызылған. Мұндай ұңғымалардың саны № 6 учаске бойынша-71 ұңғыманы құрайды. Екінші кезеңнің ұңғымалары 250х125 м желісі бойынша тек бөлінген өнімді геологиялық блоктардың шекарасында бұрғыланған. Осындай екі блокта барлығы 161 скв өтті (бірінші кезеңнің шектеуші ұңғымаларын есепке алғанда). көлемі 966 м, барлық ұңғымалар бойынша деректер (161 скв.) қорларды есептеу кезінде ескерілді.
1 сурет. Теңіз кенішінің литологиялық картасы
Барлық осы ұңғымалармен өнімді қалыңдық толық қуатқа, төселген супеске 1,5-3,5 м дейін тереңдікпен қиылысқан. Бұрғылау тәсілі (шнек-колонкалы, рейстермен 1,0 м артық емес) Керн шығымы бойынша бұрғылау жұмыстарының қажетті сапасын (95-98 %), бұрғылау диаметрі (140 мм) - сынамалау үшін материалдың жеткілікті өкілдігін қамтамасыз етті. Нақты соңғы барлау желісі (250х125 м) с1 өнеркәсіптік санаты бойынша барланған шикізат қорларының жіктелуін қамтамасыз етеді. Учаскеде барлау бұрғылауын бақылау үшін 2 ұштасқан бақылау шурфы өтті,олардың құжаттамалары мен сынамалау деректері негізінен геологиялық қиманы және ұңғымалар бойынша шикізаттың сапасын растайды. Теңіз кен орнының № 6 учаскесіндегі барлық ұңғымалар мен шурфтар аспаптық байлаулы, топоплан м-бе 1:5000-да жасалған. Жүргізілген жұмыстардың әдістемесі (екі кезеңде) ұтымды болып табылады, барлау ұңғымаларын бұрғылау тәсілін таңдау, олардың диаметрі, учаске алаңында Ұңғымаларды орналастыру оның құрылысының ерекшеліктеріне сәйкес келеді. Барлау ұңғымаларын нақты геолдқұжаттауды салыстыру актісі қоса берілмеген, бұл геологиялық барлау жұмыстарының қателігі болып табылады. Өнімді қалыңдық (супеси) оның сапасын бағалау үшін жеткілікті көлемде сыналған (163 сынамасы бұзылған құрылым, оның ішінде 161 кернов және 2 шурфтан жасалған борозды, сондай-ақ 161 монолит). Сынамалау әдістемесі (ұңғыма бойынша өнімді қалыңдықтың толық қуатына бір қабат сынамасы) қарсылықтар тудырмайды, өйткені өнімді қалыңдықтың (супеси) тұрақты литологиялық құрамымен келісіледі, оның қуаты шектеулі, супеси әзірлеуді бір өндіру кемерімен жүргізудің орындылығын алдын ала анықтайтын. Барлық супеси сынамалары бойынша (163 сынама) гранус құрамы, пластикалығы, шайылатын қоспалардың құрамы, шынайы және үйінді тығыздығы, кеуектілік коэффициенті, шоғырдың деформациясы, тұздану анықталды. Бұдан басқа, супесидің барлық сынамалары (бақылау сынамасын есепке ала отырып, 180 сынама) тығыздау коэффициентін анықтаумен стандартты тығыздауға ұшырады. Барлық 180 сынамаға (бақылау есебімен) жыныс пен қаңқаның көлемді таразысын, үлес салмағын, ылғалдылығын, кеуектілігін, ісінуін, сүзу коэффициентін анықтау арқылы паспорт жасалды. Сондай-ақ (180 сынама) компрессиялық сынаулар, оның ішінде сығылу, отыру және жылжу анықтаумен жүргізілді. Сонымен, саз жыныстарының (супеси) сапасы өте егжей-тегжейлі зерттелген. Барлық қатардағы сынамалар бойынша. Бақылауға жататын шикізат (супеси) сапасының негізгі көрсеткіштері бойынша сынамалардың жеткілікті саны бойынша ішкі геологиялық бақылау орындалды (қатарлар санының 9,3% - ы). Сыртқы геологиялық бақылау орындалмаған. Теңіз кен орнының №6 учаскесіндегі сазды жыныстарды талдау және сынау кешені бойынша жіктелген (ҚР СТ 25100-2002 "топырақ. Жіктелуі") шаңды, ірі түйіршікті қосындыларсыз, іс жүзінде ұнамаған, Өшпейтін, басым бөлігі отырғызылған, тұздалмаған, радиациялық емес супеси ретінде. Авторлар оларды автожолдардың жер төсемі мен өнеркәсіптік және азаматтық құрылыс объектілеріне өнеркәсіптік алаңдардың жер негіздерін (үйінділерін) төгу кезінде қолдануға жарамды деп санайды. Теңіз кен орнының осы барланған учаскесіндегі пайдалы қазба (шаң сорпасы) радиациялық қауіпсіз (АЭФ - ның ең жоғарғы мәні-28+-16 Бккг артық емес). Өнімді қалыңдығы қорларды есептеу тереңдігіне судырылмаған. Орнатылған ПВ деңгейін қимада бір белгімен көрсету керек. Бұрғылаудан кейін ұңғымалардағы ЖЗ деңгейін өлшеу тәсілі бойынша мәліметтер келтірілмейді. Тау-кен техникалық және тау-кен-геологиялық жағдайлары жалпы пайдаланудағы техникалық құралдарды қолдана отырып, ұсақ карьермен барланған шикізатты игеруді жүргізуге мүмкіндік береді, жыныстардың оңтайлы ылғалдылығы кезінде Карьер ернеуінің еңісі бұрыштарының ұсынылатын мәндері 35* - жұмыс борттары үшін және 25* - жұмыс істемейтін борттар үшін. Қорларды есептеу 1.01.2005 ж.жағдай бойынша М-ба 1:5000 топосегізінде геологиялық блоктар тәсілімен орындалды. Сазды жыныстар қоры 2 блок бойынша жиектелген. Есептеу блоктары барлау ұңғымаларының контурында салынған. Есептеу блоктарының төменгі шекарасы (разрездерде) жер асты суларының деңгейіне сәйкес келеді. Сақтандырғыш (қорғаныш) тұтас бөлінбеген, өйткені ПВ қысымсыз, онымен келісуге болады. Барлық есептеу блоктарындағы қорлар С1 санаты бойынша дұрыс жіктелген, тиісті барлау дәрежесі ретінде. "ТШО" ЖШС желілік коммуникациялардың қорғау кентіректеріндегі саз жыныстарының қорларын сапасы бойынша техникалық талаптарға (ГОСТ және СН және Пу) жауап беретін баланстық топқа жатқызу әдістемелік дұрыс. Есеп материалдары қосымша түзетуді, кейбір нақтылаулар мен толықтыруларды қажет етеді. Сарапшы мен ТКА мүшелерінің ескертулеріне сәйкес түзету нақтылаулары мен толықтыруларын есепке енгізу. Теңіз кен орнының №6 учаскесіндегі сазды жыныстар (шаңды құмдақ) жергілікті карьерді игеру үшін дайындалған деп есептелсін.
Теңіз кенішінің тектоникасы
Тектоникалық жоспарда Теңіз кен орны Каспий маңы мұнай-геологиялық провинциясының оңтүстік бөлігінде орналасқан және Теңіз-Қашаған сейсмогеологиялық облыстарына орайластырылды.
Мұнай шоғырына арналған теңіз карбонатты құрылысы трапеций тәрізді формаға ие: жазық шатыры мен тік қанаттары. Оның көлемі минус 5000м изогипс бойынша 2223км, мұнай құятын қабат 1400м жетеді.
Карбонатты резервуардың таралу аймағы коллекторлар болып табылмайтын және сенімді латералды флюидоупордың рөлін атқаратын бассейннің терең сулы сазды (сазды-карбонатты) шөгінділерімен шектеледі.
Мұнай шоғырларына арналған қаптаманың рөлін артинско-Мәскеу жасындағы сазды-карбонатты шөгінділерден және қалыңдығы 465-1655м Кунгур қабатының сульфатты-галогенді жыныстарынан тұратын төменгіперм жасындағы жыныстардың қалыңдығы орындайды.
Сейсмикалық зерттеулер мен бұрғыланған ұңғымалардың деректері бойынша карбонатты массив құрамында үш негізгі бөлік бөлінген: платформалық, борттық (рим, марджин) және қанаттық (беткей).
Коллектор сондай-ақ үш стратиграфиялық бірлікке бөлінген: I, II, III объектілері. Бұл келесі факторларға байланысты болды:
өте үлкен тиімді қуаты;
төменгіизей-түркейскіден платформа шегінде коллектордың башқұрт-серпух-ОК бөлігін оқшаулайтын, қалыңдығы 40-50м карбонатты-сазды вулкандық шөгінділердің болуымен туфтар және карбонатты-сазды вулкандық шөгінділердің болуымен;
коллектордың әртүрлі аралықтарында күрт әртүрлі қасиеттермен;
әр түрлі объектілердегі коллекторлардың өткізгіштігі мен кеуектілігінің айырмашылығы.
І Объект башқұрт-серпух-ОК жасындағы шөгінділерді қамтиды және карбонатты массивтің баурайларында ІІ объектіге бөлінген төменгіизей-турней жыныстары кешенін алады. III нысанды Девон шөгінділері құрайды.
2 сурет Мұнай кен орнының геологиялық бейіні
Тұтастай алғанда барлық үш объект бірыңғай гидродинамикалық жүйені құрайды, оған рифті және биогермді құрылыстардағы, платформаны жиектейтін және "вулкаником"платформасы шегінде бөлінген I және II объектілердің коллекторларымен тікелей байланысатын кең жарылған аймақтардың болуы ықпал етеді. Бұл туралы кен орнының әртүрлі бөліктерінде: платформада, бортта және баурайларда, оның ішінде мұнай Девон шөгінділерінен өндірілетін Т-10 ұңғымасы ауданындағы кен орнының ең алыс батырылған солтүстік-шығыс бөлігін қоса алғанда, қабаттық қысымның төмендеуінің бірыңғай сипаты куәландырады.
Башқұрт шөгінділерінің беті бойынша теңіз құрылымы (і нысанның шатыры бойынша) жоғарыамплитудалық изометриялық формада. Көтеру жиынтығы жазық, 4,1 - 4,2 км белгісі бар және бір градус бұрышымен оңтүстік-батыс бағытта еңіс. Құрылым қанаттары өте тік, көлбеу бұрыштары 20-250 жетеді. Жақын басталғанға крутого бөктерінің жинақтау көтеру басқа да батырлар болды тізбекпен жергілікті поднятий, амплитудасы бар 100 - 200м құрайтын рим. Римнің жергілікті көтерілу тізбегі күмбездің солтүстік-батыс, солтүстік және солтүстік-шығыс бөлігін қамтиды, ал Римнің оңтүстігі мен оңтүстік-батысында әлдеқайда аз. Рим аймағында ең аз белгілер күмбездің солтүстік бөлігінде белгіленген және 3900-4000 м құрайды.
Мұнай мен газдылығы
Теңіз кен орны жоғарғы Шеңгелді-таскөмір жасындағы карбонатты шөгінділерге негізделген. Жоғарғы девоннан орта карбонның башкир қабатына дейінгі кең стратиграфиялық диапазонда карбонатты фациялармен бүктелген тұзасты асты тілігі (5450 м тереңдікке дейін). Массивті түрдегі шоғыр. Жабыны-артинско жасындағы карбонатты-сазды шөгінділер және кунгурдың гидрохимиялық шөгінділері. Кен орнындағы мұнай дебиті тәулігіне жүздеген м3 жетеді., мұнай тез қозғалатын, тығыздығы 0,805 г м3 тең. Күкірт сутегінің құрамы шамамен 13%. Газ мөлшері 0,79%. Газ 70,21% метанды, 10,54% этанды қамтиды. пропан-7,45%, күкірт-19,8%.
Теңіз кен орнының мұнай қорын, өндірілген газды және ілеспе компоненттерін есептеуді "Теңізшевройл"ЖШС мамандары орындады. ААҚ "ҒЗЖИ Каспиймунай-газ" ЖШС, "теміртау электрометаллургиялық комбинаты" 2002ж. бекітілген ҚР ҚМК-нің 13-17 тамыз 2002ж. (хаттама № 170-02. Қорларды есептеу үш нысан бойынша жүргізілді
I объект үшін қорларды есептеу әр қосалқы объект бойынша (башкир, Серпухов, окский) бөлінген фациальды аймақтарды (платформа, баундстоун. баурайы). II және III объектілердің құрамында қосалқы объектілер бөлінбеген, қорлар массивтің платформалық және флангалық бөліктері үшін бөлек есептелген.
Есептелген қорлардың санаттылығы объектілердің зерттелу дәрежесіне сәйкес негізделген: сынау және пайдалану деректері, жыныстар мен қабаттық флюидтердің сүзу-сыйымдылық қасиеттерін зертханалық зерттеу, Ұңғымаларды кәсіпшілік-геофизикалық зерттеу және мұнай-су бөлу ережелері.
Ұңғымалардың көпшілігі і объектіні пайдалануда, олардың бір бөлігі бірге 1+П объектілерді және кейбір ұңғымалар - бірге 1+П+Ш объектілерді пайдаланады.
ГАЖ деректері бойынша сүзу-сыйымдылық қасиеттерін анықтау нәтижелері, I объектіден Керн үлгісінің 5391 зерттеу деректерімен егжей-тегжейлі "байланған", кен орнының әртүрлі аймақтарында жыныстардың кеуектілігі мен мұнайға қанықтырылуына шынайы баға беруге мүмкіндік берді.
Жалпы кен орны бойынша мұнайдың 97 қаттық сынамалары пысықталды, оның ішінде 85 сынама - і объектіден, олар бойынша жер беті және қаттық жағдайларда мұнай қасиеттері зерттелді, бұл кен орны бойынша мұнайдың толық сипаттамасын беруге мүмкіндік берді
1 есептеу объектісі Нысанның I платформалық бөлігі В және С1 санаттары бойынша бағаланды. В санаты 1414х14м тор бойынша "Теңіз кен орнын игерудің технологиялық схемасына" сәйкес пайдалану ұңғымаларымен бұрғыланған алаңдағы қорларды қамтиды, платформаның қалған мұнай сыйымдылығы С1 санатына жатқызылған.
Баундстоундар мен беткейлер. Башқұрт қосалқы объектісінің қиғаш бөлігі үшін мұнайдың есептелген қоры С1 санаттары бойынша бағаланған. және С2. Баундстоун учаскесі. кен орнының қиғаш бөлігінде (Т-32, Т-3) Даму алған С2 санаты бойынша бағаланды.
Мұнайдың өнеркәсіптік ағындары алынған ұңғыма ауданындағы құлама бөлігі С1 санаты бойынша радиусы 2,8 км тең алаңда бағаланған (пайдалану ұңғымаларының арасындағы екі еселенген қашықтық). Беткейдегі мұнай құятын алаңның қалған бөлігі С2 санатына жатқызылған. Серпухов және ОК қосалқы объектілері бойынша баундстоундардың екі аймағы бөлінеді: ішкі және сыртқы.
Теңіз кен орнындағы мұнай мен газдың физикалық-химиялық қасиеттері қабаттық және газдалған сынамаларды зерттеу нәтижелері бойынша анықталған.
Кен орнының әр түрлі аймақтарында тереңдікте, сондай-ақ созылу бойынша іріктелген қабаттық және жер үсті мұнайының зерттелген сынамаларының көп болуына қарамастан, қабаттық мұнайдың қасиеттері мен құрамының өзгеруінің қандай да бір заңдылықтары табылған жоқ. Қорларды есептегенде қабаттық мұнайдың барлық шоғыры бойынша орташа құрамы қабылданды. Жату тереңдігінің өсуімен қысым мен температура артады. Бұл ретте қысымның жоғарылауы мұнайдың тығыздығы мен тұтқырлығын арттырады, ал температураның жоғарылауы оларды азайтады. Нәтижесінде кен биіктігі бойынша қабаттық мұнайдың тығыздығы мен тұтқырлығы іс жүзінде тұрақты болып қалады. Есептеулер көрсеткендей, бұл белгіде - 4300м тығыздығы қабаттық мұнайдың тең 620,6 кгм3, тұтқырлығы - 0,32 мПаотырып, белгіге - 5300м тиісінше 617, 6 кгм3 және 0,2296 мПас. Айырмашылық қателіктермен өлшеу.
Сондықтан мұнай мен газдың қасиеттері бойынша, оның ішінде қабаттық температурада дифференциалды газдау бойынша деректер барлық шоғырлар бойынша бірдей қабылданған.
Зерттеу және есептеу нәтижелері бойынша қабаттық мұнайдың орташа тығыздығы 620,6 кгм3, қабаттық температура кезінде мұнайдың газбен қанығу қысымы 25,26 мПа тең, қабаттық мұнайды бір рет газсыздандыру кезінде газ құрамы 585,9 м3т, қабаттық мұнайдың динамикалық тұтқырлығы 0,232 мПа с.
Жұмыс жағдайында дифференциалды газданудан кейін мұнай тығыздығы 785,0 кг м3, газ мөлшері 514,5 м3 т, көлемдік коэффициенті 1,936, газдалған мұнайдың динамикалық тұтқырлығы 2,10 мПа с.
Тауар сипаттамасы бойынша күкіртті мұнай (күкірттің массалық құрамы 0,95), аз шайырлы (1,02 %), парафинді (3,92 %). 300 - ге дейін айдау кезінде ашық фракциялардың көлемді шығуы с-70%.
Жұмыс жағдайларында дифференциалды Газдану кезінде мұнайдан бөлінген газ қоспасындағы компоненттердің молдық құрамы: күкіртті сутегі 16,12%, азот 1,34%, метан 57,66%, Этан 11,49%, пропан 5,99%, жоғары көмірсутектер (пропан + жоғарғы) 9,46%, гелий 0,02%. Ауа бойынша салыстырмалы тығыздығы 0,869
Теңіз кен орнын одан әрі пайдалануды жобалау кезінде игерудің үш нұсқасы ұсынылды: табиғи режим, су айдау және газ айдау. Жұмыстың бастапқы кезеңінде су арқылы кен орнын игеру нұсқасы мұнай өндіруді арттырудың ықтимал тәсілдерінің бірі ретінде қарастырылды.
Теңіз кен орнындағы өнімді қабаттар жыныстарының мұнай беру әдісі суды айдау арқылы 1986 жылы зерттелді. "Гипровостокнефть"ААҚ-да. Осы зерттеулер нәтижесінде қалдық мұнайға қанығудың Теңіз кен орнының өнімді қабаттары жыныстарының газ өткізгіштігіне тәуелділігі, сондай - ақ салыстырмалы өткізгіштігі және мұнай-су капиллярлы қысымының қисықтары алынды.
Теңіз кенішінің гидрогеологиясы
Судың түрі хлорлы-магний, құрамында йод пен бром мөлшері 10 мг л дейін.
Альбсеномандық деңгейжиекте 107-125 гл минералдандырылған су бар, олардың деңгейлері жер бетінен төмен белгілерде орнатылады. Хлорлы-кальцийлі Су түрі, бұл осы көкжиек орналасқан қиын су алмасудың жабық жағдайларын көрсетеді. Йод мөлшері 4-5 мгл, бром 230-304 мгл.
2700-ден 3500 м-ге дейінгі тереңдікте жатқан жыныстардың (Борлы, юриялық және пермотриасты) тұз үсті кешенінің терең қабаттарының суларын көршілес аудандарға (Кеңқияқ, Боранкөл) ұқсас жоғары минералдануды (230-260 г.л), хлоридті-кальцийлі және хлоридті-магний типтерін күту керек.
Т-9 және Т-14 ұңғымаларында ашылған және сыналған ерте линзалардың тау-кенге жақын жоғары қабаттық қысымдары бар: Т-9 ұңғымаларында 3559 метр тереңдікте қысым 7,5 МПа астам болды. Тұздықтардың тығыздығы 232 кг м3 дейін, тұздардың сомасы 320-327 г. л. Сынамаларда күкіртсутектің болуы байқалады, бірақ арнайы сынамалар алынбады, сондықтан оның сандық сипаттамасын беруге болмайды.
Тұзасты палеозой шөгінділерінде, Қаратон ауданына ұқсас, күкіртсутегінің және көмірқышқылының едәуір үлесі бар көмірсутекті газбен қаныққан, 230 г.л дейін минералдандырылған хлорид-кальций және хлорид-магний типтерінің жоғары минералдандырылған сулары кездеседі. Алайда, кен шоғырларының әртүрлі типті тұщыланған сулармен (хлоридті-кальцийден гидрокарбонатты-натрийге дейін), минералдануымен 60-тан 100 гл-ге дейін және Астрахань кен орнының таскөмір шөгінділерінде орнатылған йод пен бромның төмен концентрацияларымен байланыс жасау мүмкіндігі жоққа шығарылмайды.
Тұз үсті кешенінің жер асты суларындағы йод пен бром концентрациясы, 700 м тереңдіктен бастап және күнгурдың тұзды шөгінділерінің әртүрлі линзаларында өнеркәсіптік сәйкес келеді, бірақ оларды алудың рентабельділігіне баға беру мүмкін емес, өйткені сулы қабаттардың өнімділігі туралы мәліметтер жоқ.
Теңіз кен орнының тұзасты шөгінділері құрылысының ерекшеліктерін зерттеу
Каспий маңы бассейнінің шөгінді қабатының бөлінісінде формациялық талдау, аймақтық үзілістер, бұрыштық келіспеушіліктер негізінде екі ірі құрылымдық-формациялық мегакомплекс бөлінеді: төменгі доплитті және жоғарғы плиталы, ол өз кезегінде құрылымдық кешендерге, қабаттарға және седименттік ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
