Аңдатпа

Қарастырылған дипломдық жұмыстың тақырыбы құс фабрикасын электрмен қамтамасыз ету болып табылады. Жұмыстың мақсаты - электрмен қамтамасыз ету сұлбасын таңдау, мұнда нысандардың жүктемелері және жарықтандыру жүйесі есептеледі, трансформаторды, жалғаушы кабельдерді, қорек көздерін және жабдықтардың таңдауы жүргізіледі. Жобада өнеркісіптік және шаруашылық жұмыстарға қысқаша анализ, электрмен қамтамасыз етудің қалыпы, жобаның жүзеге асырылу мүмкіндігі қарастырылған. Өмір қауіпсіздік тарауы және техникалық-экономикалық тараулары бойынша сұрақтар қарастырылды. Оған қоса, дипломның арнайы бөлімі құс ғимаратындағы оптималды микроклиматты құру үшін қолданылатын жабдықтарды таңдау негіздемесін ашып көрсетеді.

Аннотация

Темой данной дипломной работы является электроснабжение птицефабрики. Цель работы заключается в определении схемы электрического снабжения, где рассчитываются нагрузки объектов и осветительная система на птицефабрике, выбор трансформатора, соединительных кабелей, источников питания и оборудований. В проекте рассмотрен краткий анализ производственной и хозяйственной деятельности, состояние электроснабжения, перспективы реализации проекта. Рассмотрены вопросы по разделу безопасности жизнедеятельности и технико-экономической части. Вдобавок специальная часть диплома раскрывает обоснование выбора электротехнического оборудования для создания оптимального микроклимата в птичнике.

Annotation

Theme of this diploma work is about power supply of a poultry farm. Work aim is to determine the electric supply scheme, where the objects loads and lighting system in the poultry farm are calculated, choices of the transformer, connecting cables, power supplies and equipments are carried out. Project considers a brief analysis of productive and economic activities, state of electricity supply and project prospects. Questions on life safety section and technically-economic part are considered. In addition, a special part of the diploma reveals justification for choosing electrical - technical equipment to create an optimal microclimate in the poultry building.

Ъ

5

Мазмұны

Кіріспе 7
1 Құс фабрикасының сипаттамасы 8
1.1 Құс фабрикасын сипаттау 8

1.2 Технологиялық құрылғыларды таңдау 8
1.3 Құс фабрикасындағы нысандарды сипаттау 10
2 Электрмен жабдықтау схемасын таңдау 14
2.1 Нысандардың жүктемесін есептеу 14
2.2 Жүктеме орталығын есептеу және анықтау 15
2.3 Трансформаторды таңдау 16

2.4 Жалғастырғыш кабельдерді таңдау 16
2.5 Қуат көзін таңдау 17
2.6 Қысқа тұйықталу тоқтарын есептеу және оларды тексеру 18
2.7 Q реак компенсациясы үшін қондырғыларды есептеу 22
3 Жарықтандыруды есептеу 23

3.1 Есептеу үшін параметрлерді таңдау 23
3.2 Жарық басқарумен бағдарламалық реленің жұмыс істеу принципі 27

3.3 Сәулелендіру 30
4 Арнайы тапсырма 32
4.1 Микроклимат үшін құрылғыны таңдауды негіздеу 32
4.2 Электрлік жетекті және сумен жабдықтауды таңдау 33
4.3 Сумен жабдықтау үшін қондырғыны таңдау 34
4.4 Ғимаратта ауа алмасуы және жылу теңгерімін есептеу 35

4.5 Аймақтардың ауданын және олардың параметрлерін есептеу 39
4.6 Жылудың берілуін анықтаймыз 42
4.7 Калориферлер мен желдеткіштерді таңдау 43
4.8 Микроклиматты автоматты басқару жұмысын сипаттау 48
5 Өмір тіршілік қауіпсіздігі 51
5.1 Құс фабрикасында еңбек шарттарын талдау 51
5.2 Құс фабрикасында микроклиматтың параметрлері 55

5.3 Өрт қауіпсіздігі 56
5.4 Құс қорасын жерге тұйықтаудың қорғаныстық құрылғысын есептеу 57
6 Экономикалық бөлім 61
6.1 Ұсынылатын екі калорифердің нұсқасын салыстыру 61
6.2 Күрделі қаржы жұмсалымы және жылына кететін ағымдық шығынадар 65
6.3 Жобаның өтелу мерзімін анықтау. 70

Қорытынды 71
Әдебиеттер тізімі 72
А-қосымша. 73

6

Кіріспе

Дипломдық жұмысты барлық білім алушылар орындауға міндетті. Оны орындау техникалық әдебиетпен жұмыс істегенде, әрі қарай тәжірибелік жұмысқа барлық қажетті білімді алуға ықпал етеді.

Бұл дипломдық жобада Алматы облысы Шунжа ауылындағы құс фабрикасын электрмен жабдықтау есептелген. Бұл жоба белгілі бір шамада шынайылыққа келтірілген, өйткені желілерде, трансформаторларда және жалпы шаруашылық нысандағы жүктемелер туралы мәліметтер СельХозЭнергопроект жобалық институтынан алынған және шынайымен сәйкес келеді.

Құс өнімдерін өндірудің индустриялық тәсілі осы саладағы ғылыми және техникалық ілгерілеуді дәлелдейді, мұнда инновациялық құралдар және автоматтандырылған жүйелерді басқару тәсілдерін қолданумен электрлік машиналар технологиясын жаңарту басты бағыт болып табылады.

Құс бағуды өнеркәсіп базасына ауыстыру, нысандарда құстардың тығыздығының өсуі және оларды орналастырудың едәуір концентрациясы құстары бар нысандарға және өндірістегі процесті механикаландыру әрі автоматтандыру әдістеріне жаңа талаптар қояды.

Құстардың денсаулығын қамтамасыз ету, өсуін және өнімділігін жоғарылату мақсатында басты ережелердің бірі құс қораларына зәру микроклимат жасау болып қалады. Қанағаттанарсыз жағдайлар құс ауруының жоғарылауына, өнімділіктің және өндірістік қабілеттің төмендеуіне әкеледі, соған сай азықтық шығындар көбейеді, сондай-ақ өнімнің сапасы төмендейді. Соңғы статистикаларға сай, жоғарыда аталған факторлардың салдарынан құстардың әлеуетті өнімділігі тек 25-35%-ға қолданылады, жұмыртқа салу пайызы 25-40%-ға төмендейді, ал салмақ қосуы 8-9%-ға жетеді, соңында құрылғыны эксплуатациялау және қызмет көрсету мерзімі төмендейді.

Қолайсыз микроклимат жұмысшылардың денсаулық жағдайына да нашар әсерін көрсетеді. Сондықтан, қауіпсіздік шарасы және гигиенаға қойылатын талаптар ерекше маңызды, өйткені тіпті қазірдің өінде 10-60 мың құс көлемі, жасы және ұстау әдісіне байланысты бір нысанға орналастыруға қабілетті.

Микроклиматты айтқанда қоршаған ортаның басты химиялық және физикалық факторларының кешені түсініледі, бұл құстың ағзасына алдамшы әсер көрсетеді (ауа құрамы, шаңдану, температура және т.б. көрсеткіштері). Бөлмеде жылдату жүйесін және ауа алмасу деңгейін, жергілікті климатты, құс фабриксындағы күн тәртібін, жарықтандыру дәрежесінің өндірістік циклдарының сапасын және құстарды ұстаудың технологиялық әдістерін жетілдіру микроклиматтың жағдайына тікелей әсер етеді.

7

1 Құс фабрикасының сипаттамасы

1.1 Құс фабрикасын сипаттау

Құс фабрикасы 1997 жылы Алматы облысы, Шунжа ауылында құрылған.

Ең ыстық ай шілде болып табылады, мұнда максимальді температура 40°С-қа жетеді. Ал ең суық ай - қаңтар, мұнда ауа температурасының минимальді көрсеткіші -21°С-қа дейін жетеді. Жаз ұзақ әрі құрғақ болады, орташа айлық температура 24,3°С.

Құс фабрикасы жел бойынша V аймақта және көктайғақ бойынша ІІІ аймақта орналасқан, өнеркәсіптік нысандарда бір шаршы метрге жай түсудің салыстырмалы тығыздығы n = 4,85 құрайды.

Ауыл шаруашылығын дамыту үшін құс фабрикасы телімінің үлкен бөлігі қолайлы. Фермерлік қара топырақ және қызғылт топырақ типтерінің топырақтың аймағында орналасқан. Ыстық су түріндегі табиғи ресурстардың болуы шаруашылықта тұтыну үшін суды қолдану мүмкіндігін береді. Құс фабрикасының су көздері базасында орталықтандырылған сумен жабдықтау жүйесі құрылымдалған.

Жерге орналастыру кезінде шаруашылық ауданы 13415 гектрады құрағанд, оның ішінде 12687 га - ауыл шаруашылық жерлер, олардан 10788 гектар егіндік жер болып табылады. Жайылымдар - 1899 га, көп жылдық көшеттер - 7 га. Көбіне, егіндік жерлер тиімсіз пайдаланылады.

Құстың бүкіл қоры құс фабрикасының телімінде орналасқан, онда құстарды, инкубаторийді асырау үшін бірнеше ғимараттар, жұмыртқаларды қайта өңдеу үшін қондырғылар, тағамдық шеберхана, екі залалсыздандыру камераларында құстар үшін контейнерлер мен жұмыртқалар үшін санитарлық инсекциямен қосалқы бөлмелер блогы, бригада үшін бөлмелер, қазандық, 23 адамға арналған кеңсемен кеңселік және тұрмыстық бөлмелер, сондай-ақ бақылау-өткізу бекеті, ветеринарлық блок, автокөлік гараждары және дезинтеграторлар орналасқан. Кешенде телефон аппараты бар, су жүргізетін жүйе қойылған. Көптеген бейнетті процестер, мысалы, азықты жеткізу, сумен жабдықтау, саңғырықты тазалау парциальді электрлендірілген және механикаландырылған.

1.2 Технологиялық құрылғыларды таңдау

Құс қорасы 1 күннен 145 күнге дейін толықтырма төлдерінің 12 мың тауығын өсуруге арналған.

Нысан құстарың бөлмесі және қосалқы бөлмелерден тұрады.

Құстарға арналған бөлме 6 бөлікке бөлінеді, бірінші секцияның сыйымдылығы 2500 басқа, қалғандары 1900 басқа есептелген.

Құс қорасында технологиялық процест ерді механикаландырудың

8

шешімі КРМ-12 кешендік құрылғыларының базасы болып табылады.

Терең төсемелерде жасанды жарықтандыру және белгіленген бағдарлама бойынша жарық ағынымен құстарды өсіреді.

Еден үстіне қызмен көрсету үшін ені 13 метр типтік ғимараттарға монтаждалатын Индустриал 1Ц құрылғысын және ені 17 метр құс қоралары үшін Индустриал ПЦ құрылғысын қолданады. Құрылғының екі түрінде принциптік айырмашылықтар жоқ, алайда оларды былайша ажыратуға болады: Индустриал 1Ц маркаланған қорапқа, астаулар желісіне, құстар үшін науаларға, ұялар, бойлық және көлденең қырғышты конвейермен тазалау үшін екі қырғыш құрылғыға ие. Жұмыртқаларды алу үшін бір қабатты ұялар желісі. Жоғарыда аталған Индустриал ПЦ жинағында үш қатар бар және ұялар бөлменің бойлық осінің бойымен екі қатарға орнатылған.

Жинаққа жемді беру үшін Б-6 сыртқы бункерлері кіреді, олардан жем құс қорада конвейердің қабылдағыш құрылғысына, кейін бункерде қораптың шөмішіндегі науаларға ұқсатып орналастырылған тамақтандыру қатарындағы дозаторларға беріледі. Құстарды құрамында минералдар және қиыршық тас бар жеммен қамтамасыз ету үшін АСК1 типті белгілі бір аспалы бенкерлер таңдалады. Индустриал кешендік құрылғысын қолданғанда құстарды бағу бойынша негізгі өндірістік процестер автоматтандырылған және механикаландырылған жүйелер бойынша қызмет етеді.

Еденде балапандарды өсіруге арналған L-100 құрылғысы типтік кең үлесті бөлмелерге орнатылуы мүмкін. 18х96 метр көлемді құс қоралары үшін қолданылатын L-100 құрылғысының сипаттамалары мен жинағы: бұрандалық конвейермен жем үшін жүктеуші бункер (сыйымдылығы 13,5 м[3]-қа тең), бункерлік қоректендіргіш, минералды азықтар үшін астаулар, қалтқылы клапанмен су бактары, тостағандар үшін автоматты астаулар, 2 қабатты ұялар, бір рельсті аспалы жол, жұмыртқаларды жинау және тасымалдау үшін мобильді арбалар.

Құрылғы дюралюминийден дайындалған. Ол 650 куб сыйымдылықты бөлімдерден тұрады. Қажетті микроклимат жасау үшін желдеткіш жүйелер және температураны автоматты реттегіш қолданылады. Бұл құрылғыда құстарды тамақтандыру кезінде жем беруді шектеу жоқ. Жұмыртқаларды жинауға қосымша, құстарды суару және азықтандырудың барлық процестері механикаландырылған. КМК-5 және КМК-6 құрылғылары типтік құс қораларында құстардың аналық табындарын асырауға арналған. БСК-10 жіберуші сыртқы бункерден түтікті үлестіргіш беріледі. Құстарды астаулар арқылы суару СПА 2-3 арқылы жүзеге асырылады. Саңғырықтар МПС-2 скрепері, НКТС-714 бүйірлік тасымалдағышытан тұратын жүйенің көмегімен шығарылады.

Жылумен жабдықтау көзі ретінде орта лық қазандық қабылданған.
Қазандық құс фабрикасының аумағында да орналасқан.

Құстарды асырау үшін нысандарды жылыту келесі құрылғылармен жүзеге асырылады:

9

1-15 күн жасындағы жылыту аспаптары;

15-35 күндік үшін жылыту аспаптарымен қиыстырылған немесе ауа желдеткіші;

35-145 күндік үшін желдеткішпен қиыстырылған және ауалы. Құстардың бөлмелерінде қысқы және ауыспалы мезгілдер үшін ең

негізгі зияндылықтар олардың ылғал және газ бөлуі болып табылады; жазғы мезгілде - жылу және ылғал бөлуі.

1.3 Құс фабрикасындағы нысандарды сипаттау

Батареялық цех үшін бөлме - бұл арнайы торда күндігі жастағы жас құстарды өсіруге арналған бөлме. Нысанның ішіндегі торшалар батареялар түзе отырып, биіктігі бойынша бірнеше қабатты қатарлармен орналастырылған. Олардың арасында өндірісті: тамақтандыру, суару, саңғырықты тазалау және т.б. механикаландыруды қамтамасыз ететін ендікті өткелдер қарастырылған.

Батареялық цех өз ішіне құстардың бөлмесін, жемді тарату қондырғысын, тазалау қондырғысын, қызметкерлер үшін тұрмыстық бөлмелер және басқа да қосалқы бөлмелерді алады. Құстар үшін бөлмелердің ауданы батареялардың гарабитіне және олардың арасындағы өткелдердің көлеміне байланыстыр орнатылады.

Цехтің құс бөлмелеріндегі ауа ылғалдылығының орташа көрсеткіші шамамен 70%-ды құрайды.

Батареялық бөлімде құстардың бөлмелерінде электрлік жетекпен ағынды және сору желдеткіші, калориферлік және жалпы жылыту қарастырылған. Батареялық цех үшін бөлмені есептеуде құстар бөлетін жылу, ылғалдылық және көмірқышқыл газының шығарылуы қарастырылған. Цех ағынды су, кәріз және электрлік жарықтандырумен жабдықталған.

Акклиматизатор - бұл батареялық цехтен түсетін құстарды өсіруге арналған құс қорасы (брудергауза атымен де белгілі). Құстар акклиматизаторға белгілі бір жасқа жеткенде түседі. Бұл оларға қосымша жылыту қажет болмаған уақыт кезеңі. Құс қорасындағы температуралық және ылғалдылық режимінің көрсеткіші, сондай-ақ құрылғының орналасуы құстарды асырау шарттарына сай болуы керек. Құстардың әрбір түрі үшін бұл шарттар әртүрлі, сәйкесінше акклиматизатордың ішіндегі құрылғылар да әртүрлі.

Шындығында мұндай нысандар жылытылмайтын етіп жасалады, алайда кейбір аймақтарда бөлменің желдетілуін жақсарту үшін ағынды ауа жылытқыштары қолданылады. Нысан жергілікті құрылыс материалдармен толтырылған қаңқадан құрылады. Әдетте шатырды қиыстырып және жылытылған етіп орнатады. Едендер де құстарды бағу тәсіліне қарай әртүрлі болуы мүмкін. Негізі қатты торлы едендер болады, сондай-ақ терең төсемелерде асырағанда топырақты болады. Бөлмеде құстардың секциясынан

10

басқа қосалқы бөлмелер (инвентарлық, қызметтік және желдету т.б.) және төсемелер үшін бөлмелер болады.

Қазір акклиматизаторлардың кең гарабиттік нысандары кең қолданыс

тапты, онда сыйымдылық механикаландырылған технологиялық процестерінің толық жүйесімен 10-20 мың басқа дейін болады.

Инкубатория үшін бөлме - арнайы жабық бөлме. Ауыл шаруашылық құстарының жұмыртқаларынинкубациялауға арналған, сондай-ақ арнайы негізгі және қосымша құрылғылармен жабдықталған.

Бөлме технологиялық әрекеттердің тәртібін қамтамасыз етуі керек: жұмыртқаларды жеткізуден төлдерге айналдыруға дейін. Сондай-ақ, нысан негізгі және қосымша бөлімшелерге ие болуы керек. Негізгі бөлмелер екі түрде болады: инкубаторлар мен шығыс бөлмелер. Қосалқы бөлмелер келесілер болып табылады: жұмыртқа қоймасы, жуушы залалсыздандыру камералары, жұмыртқаларды қабылдау және сұрыптау бөлмесі, сондай-ақ қызметкерлер бөлмесі, арнайы киім және инвентарды сақтау бөлмелері.

Инкубатория бөлмелері сыртқы су жүргізу ендірмесіне, сондай-ақ кәріз жүйесіне қосылуы керек, өйткені электр энергиясымен кепілді қамтамасыз ету үшін электрмен қуаттау шығыршықталуы керек.

Инкубаторий аумағына кіру және шығу залалсыздандырушы бөгет, залалсыздандырушы кілем және санитарлық өткізгіштермен жабдықталған.

1.1 кесте - Инкубаторийде микроклиматтың көрсеткіші
Келесілер
үшін
Температура көрсеткіші
Ылғалдылық көрсеткіші
бөлмелер

Жұмыртқаларды
14-21, %
55-75, %
қабылдау

Жұмыртқаларды
17-23, %
55-75, %
сұрыптау

Жұмыртқаларды сақтау
17-24, %
70-85, %

Дезбарьер - залалсыздандыруды ұйымдастыруда ең маңызды элементтерің бірі. Оны тікелей өндіріс аймағы бойынша орналастырған жөн. Мақсаты көптеген қауіпті бактериялардың өмірін жартылай немесе толық жою болып табылады. Мұндай операцияның мақсаты инфекция тасымалдаушыларынан берілудің көптеген тәсілдерін толық жою болып табылады.

Қазіргі кезде заманауи өндірушілер монолиттік құрылымға ие жетілдірілген залалсыздандырушы кілемшелерді өндіруде, олардың негізіне жоғары тұрақтылықты ПВХ мата кіреді.

11

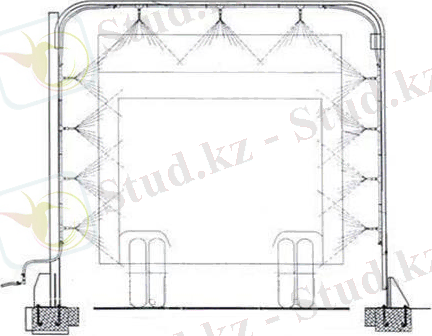

1.1 сурет - Құс бағушы кәсіпорындардағы дезбарьер

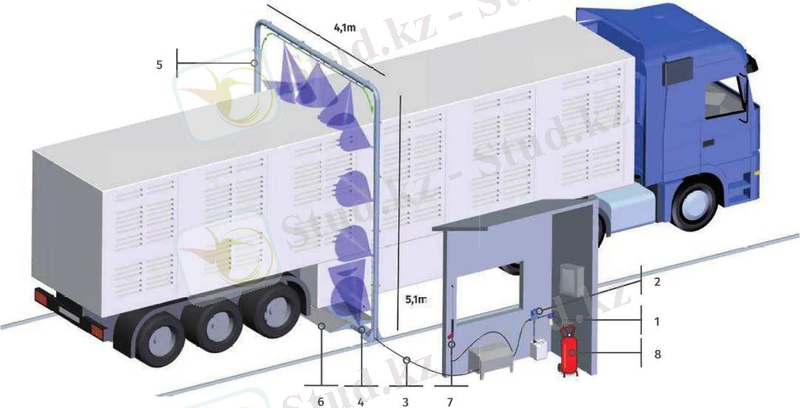

1.2 сурет - Автокөлік үшін залалсыздандыру бөгеті

12

Жұмыртқа қоймасы үшін ғимарат - құстарды қабылдау және сақтауға арналған ғимарат. Құс фабрикаларында жұмыртқа қоймасын жеке сұрыптаушы, жұмыртқаны өңдеу процесі механикаландырылған қаптаушы цехтер ретінде қарастырылған, сондай-ақ бұл ғимараттар жұмыртқаны қысқа уақыттық сақтауға арналған. Цех жұмыртқаларды сұрыптау, қаптау, ыдыстарды сақтау және залалсыздандыру бөлмелерінен, қызметтік бөлме және компрессорлық бөлмеден тұрады. Ғимаратты құс ғимаратының негізгі бөлігінде қолданған материалдан құрады. Жұмыртқа қоймасы ғимаратының ішкі беткейін ашық түсті тұрақты бояумен бояйды.

Жұмыртқа қоймасына жұмыртқаларды сұрыптау үшін қосымша бөлмелер қояды, сондай-ақ автоматты жуу және залалсыздандыру, жұмыртқаларды таза ыдыстарға сұрыптау және орналастыру үшін технологиялық құралдармен жабдықтайды.

Алаң (кейде бөлме), сондай-ақ соғым цехі - мәжбүрлеу көмегімен құстарды, жануарлаурды союға арналған ветеринарлық типті нысан. ҚНжЕ ережелері және мәліметтері бойынша құстарға және жануарларға жеке арналған соғым цехі үшін арнайы талаптар бар. Соғымдық бөлменің жобалас типі 3-суретте көрсетілген.

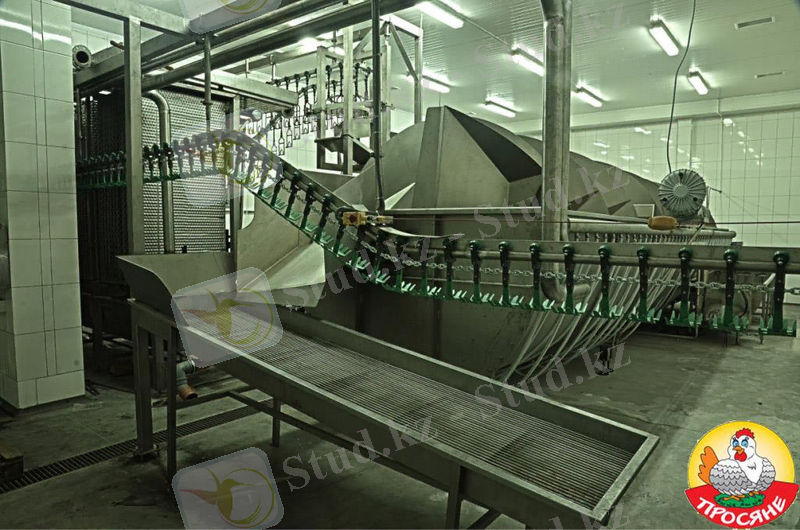

1.3-сурет - Қолданыстағы құс фермасының соғымдық цехі

13

2 Электрлік жабдықтау схемаларын таңдау

2.1 Нысандардың жүктемесін есептеу

Құс фабрикасындағы барлық нысандардың жүктемесін таңдау Ауыл шаруашылық энергожобалық институт жобалық институтының жетекші нұсқаулықтарымен жүзеге асырылады.

Құс фабрикасындағы барлық нысандар бойынша жүктемелерді таңдағаннан кейін мәліметтер 1-кестеге енгізіледі. Әрі қарай нысандар бойынша барлық тұтынушылардың күндізгі және кешкі қуат коэффициенттерін анықтаған жөн, бұл мәліметтер сәйкесінше 1-кестеге енгізіледі.

2.1-кесте - Тұтынушылардың өндірістегі жүктеме көрсеткіштері
Нысанныңнөмірі

Белсенді
Қуат

Саны

коэффициен
Толық қуат

жүктеме

ті

Атауы

Рдн,
Рвч,
сosφ

сosφ
ΣРдн,
ΣРвч,

кВт
кВт
(дн)
(вч)
кВт
кВт

1
Батареялық цех

4
35
35
0,9

0,91
35
35
2
12 мың бас үшін
құс

қорасы

1
20
20
0,91

0,92
20
20
3
Торда асырау үшін құс

қорасы

5
25
25
0,9

0,91
25
25
4
Аналық табын үшін құс

қорасы

3
35
35
0,92

0,93
35
35
5
Акклиматизатор
құс

қорасы

7
45
45
0,93

0,92
45
45
6
Жұмыртқа қоймасы

1
10
10
0,85

0,86
10
10
7
Жем цехі

1
20
15
0,77

08
20
15
8
Қосалқы бөлме

1
15
10
0,75

0,77
15
10
9
Инкубатор

1
6
6
0,76

0,8
6
6
10
Тұрмыстық бөлме

1
10
10
0,7

0,75
10
10
11
Ветеринарлық блок

1
5
5
0,8

0,81
5
5
12
Соғым бекеті

1
1
1
0,85

0,86
1
1
13
Автотаразылар

1
25
15
0,77

0,77
25
15
14
Орталық қазандық

1
25
25
0,86

0,88
25
25

Өндіріс нысандарында күндізгі жүктеме басым болғандықтан, кейінгі есептеулерде күндізгі жүктемелердің көрсеткіштерін қолданған жөн.

14

2.2 Жүктемелердың орталығын есептеу және анықтау

ТҒ құс фабрикасының аумағында орнату орнының координациясын
анықтау үшін келесі формуланы қолданған жөн:

X =

ΣS∙X
;
(2.1)

ΣS

Y =
ΣS∙Y

;
(2.2)

ΣS

мұнда Xi Х осі бойынша нысан координаталарының жиынтық көрсеткіші болып табылады, м.
38,4 ∙ 27 + 38,4 ∙ 30 + 38,4 ∙ 33 + 38,4 ∙ 36 + 20,8 ∙ 55 + 25,6 ∙ 38 +

[=] 38,4 + 38,4 + 38,4 + 38,4 + 20,8 + 25,6 + 25,6 + 25,6 + 25,6 + 25,6 25,6∙41+25,6∙44+25,6∙47+25,6∙50+36, 6∙6+36,6∙9+36,6∙13+

+36,6 + 2,4 + +17,5 + 16 + 48,4 + 36,6 + 36,6
2,4 ∙ 7 + 17,5 ∙ 16,3 + 16 ∙ 16,5 + 48,4 ∙ 33 + 48,4 ∙ 37 + 48,4 ∙ 42 +

+48,4 + 48,4
48,4∙47+48,4∙52+48,4∙57+48,4∙63+20, 5∙23+12∙10+16,2∙24+

+48,4 + 48,4 + 48,4 +
+1,2 ∙ 24 + 3,6 ∙ 68,5 + 222,5 ∙ 76,9 + 2,5 ∙ 68,8 + 6 ∙ 61 + 1,6 ∙ 71

+48,4 + 20,5 + 12 + 16,2 + 1,2 + 3,6 + 222,5 + 2,5 + 6 + 1,6
48243
= 1073 = 44 м.

мұнда Yi - Y осі бойынша нысан координаталарының жиынтық көрсеткіші болып табылады, м.
38,4 ∙ 51 + 38,4 ∙ 51 + 38,4 ∙ 51 + 38,4 ∙ 51 + 20,8 ∙ 47 + 25,6 ∙ 31 +
[=] 38,4 + 38,4 + 38,4 + 38,4 + 20,8 + 25,6 + 25,6 + 25,6 + 25,6 + 25,6

25,6 ∙ 31 + 25,6 ∙ 31 + 25,6 ∙ 31 + 25,6 ∙ 31 + 36,6 ∙ 50 + 36,6 ∙ 50 + 36,6 ∙ 50 +

+36,6 + 36,6 + 36,6 + 2,4 + +17,5 + 16 + 48,4 +
2,4∙33,6+17,5∙34+16∙23+48,4∙11+48,4 ∙11+48,4∙11+

+48,4 + 48,4
48,4 ∙ 11 + 48,4 ∙ 11 + 48,4 ∙ 11 + 48,4 ∙ 11 + 20,5 ∙ 14,5 + 12 ∙ 5,5 + 16,2 ∙ 7 +

+48,4 + 48,4 + 48,4 +
+1,2 ∙ 9,5 + 3,6 ∙ 55 + 222,5 ∙ 46,6 + 2,5 ∙ 40 + 6 ∙ 30,6 + 1,6 ∙ 17,6

+48,4 + 20,5 + 12 + 16,2 + 1,2 + 3,6 + 222,5 + 2,5 + 6 + 1,6

15

34405
= 1073 =32м.

Трансформаторлық қосалқы стансаны орнату орнының координациясы А1-кестеде көрсетілген. Координаталарды біршама өзгертуге тура келді, өйткені ТҒ-ты есептік координаталармен Ү координата бойынша нүктеге орнату мүмкін болмады.

ТҒ-тан қуатталатын топтарда І, ІІ санаттағы тұтынушылар болады, соған сай бұл трансформаторлық қосалқы стансаларда электрлік жабдықтаудың ең сенімді схемасы қабылданады, яғни екі трансформаторлық қосалқы стансаны қабылдаймыз. Трансформаторлық стансадағы барлық енгізулер трансформаторлардың камерасына орнатылған ажыратқыштар арқылы жүзеге асырылады.

2.3 Трансформаторды таңдау

Есептелген жүктемлер бойынша және қосымшадағы А1-кестедегі көрсетілген нәтижелер бойынша осы параметрлерге сай келетін трансформаторларды таңдау қажет. 2-кестеде құс фабрикасының трансформаторлық қосалқы стансасына орнатылатын ТСЗ-1000-100,4 типті күштік құрғақ трансформатордың параметрлері келтірілген. Сондай-ақ ТДН-16000-11010 сериялы күштік трансформатордың сипаттамасы келтірілген, ол ГПП-дан қуат алатын аймақтық трансформаторлық қосалқы стансада орналасқан.

2.2 кесте - Трансформатордың техникалық көрсеткіштері
Түрі
Қуат,

Кернеу
Жоғалтулар қуаты,
ҚТ
Тоқ,

кВА

кBт
кернеуі, %
ХХ

BH

HH
XX

KЗ

ТC3
1000
10

0,4
3

11,2
5,5
1,5

ТДН
16000
110

10
24

85
10,5
0,72

2.4 Жалғастырғыш кабельдерді таңдау

Жалғастырғыш кабельдерді таңдауда құс фабрикасының басты жоспарындағы барлық нысандардың орналасуын анықтау, соған сай нысандарды жүктеме бойынша анықтау және топтарға бөлу керек. Алайда,

16

бұған дейін құс фабрикасында нысандардың жиынтық жүктемесін есептеу қажет. Бұл үшін дипломдық жұмыстың қосымшасындағы А1-кестеде көрсетілген жүктемелердің мәліметтерін қолданамыз.

Мысалы, Х = 27, Y = 51 координаталары бойынша батареялық цех және төлдер 1 (а, б, в, г) - 2 үшін құс қорасының тобын қарастырамыз. Жүктемелердің жиынтығын анықтаймыз:

ΣРn = Р1а + Р2б + ... + Pn ;
(2.3)

Немесе

ΣSn = S1а + S2б + ... + Sn ;
(2.4)
S1(a-г)-2 = 4 ∙ 38,4 + 20,8 = 174,4 кВА;

Iрасч = S Uн∙ √
3
;
(2.5)
Iрасч = 174,40,4 ∙ 1,73= 249,2 А.

17 анықтама бойынша есептік тоққа сай келетін жұмысшы тоқты Iжұм= 250 А таңдап алуға болады. Сол бойынша кабельдің қимасын және маркасын таңдаймыз. Есептік мәліметтер бойынша 3х120 + 1х35 мм қимасымен АВВБ типті 2 кабельді таңдаймыз. Құс фабрикасы бойынша қалған нысандарды есептеу бірдей жүргізіледі және барлық алынған мәліметтер қосымшадағы А2-кестеге енгізіледі. Кабельді төсеу әдісі - радиальді-магистральді.

2.5 Қуат көзін таңдау

Егер құс фабрикасындағы қуат көзін айтатын болсақ, онда ТДН-16000-11010 типті 16 МВа 2 трансформатордан тұратын АТҚС аймақтық трансформаторлық қосалқы стансаның бар екендігін айту керек, олардың шиналарына 400 В кернеулікті құс фабрикасының ТҚС трансформаторлық қосалқы стансасы да қосылады, онда ТСЗ-1000-100,4 типті 1 МВА да екі трансформатор жұмыс істейді. Әрі қарай 0,4 кВ трансформаторлар екі кабельді, бүкіл құс фабрикасы бойынша нысандарды қуаттандырады, бұл апатты жағдайларда нысандарды қауіпсіздендіреді.

АТҚС-ның өзі, нақтырақ айтқанда 16 МВА күштік трансформаторлар ГПП жүйеден 10 км қашықтықта орналасқан екі әртүрлі қуат көзінен (ҚК1-2) қуаттанады, олардың қуаттануы - ТЖ бойынша. Сәйкесінше, аймақтық трансформаторлық қосалқы станса бойынша қуат көздері (ҚК1-2) екі әртүрлі электрлік стансалар болып табылады.

17

2.6 Қысқа тұйықталу тоқтарын есептеу және оларды тексеру

Жоспарлы орнатуға жіберілетін тоқтар электрлік құрылғылар және электрлік желі бойынша қалыпты жұмыс режимінде өтеді. Егер сым және құрылғыларды оқшаулаудың электрлік беріктігі бұзылса, онда электрлік желіде бір мезетте ҚТ апатты режимі болады, бұл жоғары көрсеткіштерге жететін тоқтардың жылдам жоғарылауына әкеледі.

Тоқты тасымалдайтын бөліктердің артық қызуын және осымен едәуір механикалық күштер туындата отырып, ҚТ тоқтарының үлкен шамасы электрлік желінің жән құрылғылардың элементтеріне байсалды қауіптілік туғызады.

ҚТ (қысқа тұйықталу) тоқтарын есептеу үшін есептік схемаларды құрамыз.

Алдымен бір желілі электрмен қамтамасыз ету схемасын алмастыру схемасын құрған жөн.

а) есептік схема; б) ауыстыру схемасы

2.1 сурет - Электрмен жабдықтау схемасы

2.1 суретте келтірілген схемадағы К1, К2 және К3 нүктелері бойынша қысқа тұйықталу тоқтарын есептейміз.

Схема элементтерінің параметрлерін келтіреміз:
ТДН-16000-11010 сериялы күштік трансформатор:

18

= 16 МВА; uK% = 10,5; ΔPK = 85 кВт.

2АСБ10 аймақтық трансформаторлық қосалқы стансасына кабель -
3х25, l=320м.
Автомат А 3132. Iном= 600А.
Алюминийлік қимамен Ш1 шиналары 10х120 мм[2], l = 10 км; Ш2 қашықтығы - 320 метр; Ш3 l = 8 м.
К1 нүктесіндегі тұйықталудың шешімі.

Белсенді кедергі:
∗= Sном[ΔP] = 16000[85] =0,053 .

Индуктивті кедергіні анықтау:

х* = √([uk%]100)[2] − r ∗[2] = √0,105[2] − 0,053[2] = 0,091 .

Трансформатордың кедергісін анықтау:
хТ=х∗
∙Uном[2]
10[6]
;
(2.6)

ном

[0,053 ∙10000][2]
хТ = = 331,25 мОм;

[0,091 ∙10000][2]
rT= = 568,75 мОм,

мұнда а = 1,26 а = 1,26х240 = 300мм болғанда 17-дегі 12-кесте бойынша Ш1 шиналарының кедергісі.
rШ1= 10r0 = 10∙0,044 = 0,4 мОм ;
xШ1= 10x0 = 10∙0,170 = 1,7 мОм .

Тізбектің жиынтық кедергісін анықтаймыз:

rΣ= rТ+ rШ1 = 568,75 + 0,4 = 569,15 мОм;
хΣ= хТ+ хШ1 = 331,25 + 1,7 = 332,95 мОм;

=√rΣ[2] + хΣ[2] = √569,15[2] + 332,95[2] = 659,4 мОм.

19

ҚТ тоғын анықтау:
Iк1
=
U
ном
10[3]=
10000
= 8,7 кА.

√3 z
1.73∙659.4

Соққы тоғын анықтау:
iУ= kУ∙ √2Ik= 1,41 ∙ 1,4 ∙ 8,7 = 17,2 кА.

К2 нүктесінде ҚТ тоғын анықтау бірінші нүктедегідей іске асырылады.
аср = 300 мм болғанда 17-кесте бойынша Ш2 кедергісі.
rШ2= 0,32 ∙ 0,044 = 0,014 мОм;
xШ2= 0,32 ∙ 0,170 = 0,054 мОм.

17-кесте бойынша автоматтың А катушкаларының индуктивтік кедерісін табамыз: rА= 0,14 мОм, xА = 0,096 мОм. Түйіспелердің ауыспалы кедергісі rА,к= 0,26 мОм.
ҚТ тізбегінің жиынтық кедергісін анықтау:

rΣ= rТ+ rШ1 + 2rШ2 + rА+ rА,к ;
(2.7)
rΣ = 568,75 + 0,4 + 0,28 + 0,14 + 0,26 = 569,7 мОм;

хΣ= хТ+ хШ1+ 2 x Ш2 + xА ;
(2.8)
хΣ= 331,25 + 1,7 + 0,108 + 0,096 = 333,1 мОм;

z =√rΣ[2] + хΣ[2]
= √569,7[2] + 333,1[2] = 659,9 мОм.

ҚТ тоғын анықтау:

Iк2=
10000

= 8,75 кА.

1,73∙659,9

Соққы тоғын анықтау:
= 1,34 ∙ 1,4 ∙ 8,75 = 16,4кА.

К3 нүктесінде қысқа тұйықталуды анықтау:
rШ3= 8∙0,044 = 0,35 мОм ;

20

xШ3 = 8∙0,170 = 1,4 мОм;
rΣ= 2,4 + 0,4 = 2,8 мОм;
хΣ= 8,4 + 1,4 = 9,8 мОм;

=√rΣ[2] + хΣ[2] = √2,8 [2] + 9,8[2] = 10,4 мОм.

ҚТ тоғын анықтау
400
Iк3 =1,73∙10,4 = 22,6 кА.

Соққы тоғын анықтау:
У = 1,41 ∙ 1,4 ∙ 22,6 = 44,6 кА.

Құс қорада қуаттаушы кабельдегі ҚТ Іжұм= 250 A, І[3] = 5,6 kA, І[2] = 4,85 kA, І[1] = 4,2 kA болғанда, келесі шарттар орындалады:

Іноминтр . kсз Іжұм, (kcз= 1),

3
Iпред max

,
2

I

1,25
min

I

эм. р

(2.9)

(2.10)

(2.11)

Iр = 250 A. Паспортта келесі техникалық мәліметтермен орнатуға А3145 сериялы автоматты сөндіргішті қабылдаймыз:
Іномин= 650 A, Іномин.тр = 320 А, Ірасцеп= 2200, Іпредох = 10500 А.
320 ˃ 250 А - шарты орындалды;
105000 ˃ 5600 А- шарты орындалды;

-

4840

2200
2,2 ˃1,25 - шарты орындалды.

Тұтынушыларда ҚТ Іжұм = 8,5, I[1]k 2 = 174 А,

k2 2

= 266 А,

I 3 k 2

=850А

болғанда АП60-3МТ автоматты сөндіргіші іске қосылады, Iномин= 12 А, Iномин.тран. = 10 А, Іэм.расцеп = 85 А, келесі шарттың орындалмауына байланысты: Іэм.расцеп ˃ Іmin, 85 ˂ 850.

21

2.7 Qреак компенсациясы үшін қондырғыларды есептеу

Реактивтік қуатты компенсациялау үшін, және сонымен қуат коэффициентін (соsa) жоғарылату үшін конденсаторлары параллельді қосу қажет болады. Бұл жағдайда энергия, қуатты жоғалту, сондай-ақ желідег кернеулікті жоғалту төмендейді. Бұл мақсатқа қол жеткізу үшін KC 4-25 кВАр, сондай-ақ KM 10-70 кВАр секілді конденсаторлық банкаларды қолданған жөн. Оларды қажетті қуат тобына қосу мүмкіндігі бар.

Егер қуат коэффициентін соsa1 мәнінен соsa2 мәніне дейін жоғарылату, яғни бұрышты кішірейту қажет болса, онда конденсаторлардың батареялары қуаты келесіге тең болады:

Qc

P(tg 1

tg
2
)

,

(2.12)

мұнда Р - тұтынушылардың белсенді қуатының мәні, Вт.
tga1 - компенсацияға дйінгі бұрыштың көрсеткіші, соsa = 0,87.
tga2 - компенсациядан кейін бұрыштың көрсеткіші, соsa = 0,92.
Qc= 32 ∙ (0,5256 - 0,2415) = 9,0912 = 9 кBAр.

Конденсаторлардың үш фазалы батареяларының сыйымдылығын анықтау келесі түрде жүзеге асырылады:

Q

3

C

c
10
,
(2.13)

U
2

мұнда= 2 - бұрыштық
жылдамдықты анықтау формуласы
= 50Гц ( болғанда, = 314 рад)
- конденсатордағы кернеудің мәні, B.

3

C
7 10

0,0586мкФ.

314 380

22

3 Жарықтандыруды есептеу

3.1 Есептеу үшін параметрлерді таңдау

Құс өсіру нысандарын жарықтандыруда жарықтық кезеңнің ұзақтығы мен жарықтың қарқындылығы құстардың тіршілік ету процесін әсер ететіндігін ұмытпау қажет. Қазіргі кезде құстар үшін оітайлы спектрлік жарық анықталмаған.

Заманауи кезеңде тек жасанды жарықтандыру қолданылатын, терезесіз құс қоралары кеңінен қолданыла бастады, бірақ табиғи жарықтанумен құс қоралары да бар. Құстардың оңтайлы өндімлігін анықтау мақсатында жарықтандыру режимдері кестелерінің өзгеруімен ақпааттық кестелер жасалды, онда құстардың жасы мен тағайындалымы ескеріледі. Осы уақыттан бері осындай режим үшін мынадай қондырғылар мен құрылғыларды қолдана бастады: 2РВМ - уақыттық реле, УПУС1-2, ПРУС1-2 - жарықты бағдарламалық басқарумен құрылғылар, "Sun" - жарықты басқаратын бір бағдарламалық құрылғы және т.б. Кейбір осындай қондырғылар бірқалыпты жән басқышты жасанды таңсәріні, ымырт және күн батуды имитациялауға мүмкіндік береді.

Құс қораның гарабиттері 88х15 метрге есептелген. Онда 12 мың тауық болады. Нормаланған жарықты жарық техникасы бойынша анықтамадан таңдаймыз.

3.1
кесте.- Нормаланған жарықтандыру

Жарықтандыру
Нөмірі

Атауы
нормалары

ЛН
ЛЛ

1

Құстардың бөлмесі
30
70

2

Қосалқы бөлмелер
35
70

3

Желдету камералары
25
55

4

Әжетхана
35
55

5

Тамбур
15
25

Құстардың ғимаратында жұмысшы және кезекші жарықтандыру болуы мүмкін.

Жұмыс жарықтандыруды пайдалану құстарға және бөлменің басқа бөліктеріне жарық беру арқылы түсіндіріледі.

Кезекші жарықтандыруға арналған шамшырақтарды қолдану шамшырақтармен жалпы жарықтандырудан ерекшеленеді. Мұндай шамшырақтар жалпы тағайындалымдағы шамшырақтың 10%-ын құрайды. Кезекші жарықтандырушы шамшырақтарды орталық қатар бойынша бірдей

23

орнатады.

Құстардың ғимаратын жарықтандыру 70лк-ға тең. Соған сай, құс қораның бұл бөлігіне күндізгі жарық беруші (энергия сақтаушы) люминесцентті шамшырақтарды орнатамыз, ал нысанның басқа бөліктерінде жарық диодты лампаларды қолданамыз.

Люминесцентті типті лампалар құс өсіру шаруашылығында кеңінен қолданыс тапқан. Мұндай типті шамшырақтар ритмдік ақ түс береді, релятивтік бағасы бойынша қолжетімді және шығыны бойынша энергияны аз шығындайды. Эксплуатация мерзімі бойынша - ұзақ мерзімді, монтаждау бойынша қарапайым және қызмет көрсету құны - арзан. Бірақ кемшіліктері де бар: жыпылықтау әсерінің болуы, істен шығу және утилизациялау жиілігі.

Жарық диодты лампалар - құс фабрикасында жарықтандырудың ең өрістеуші түрлерінің бірі. Люминесцентті лампаларға қарағанда артықшылықтары көп, мысалы: ұзақ эксплуатациялау мерзімі, жарық спектрінің өте жақсы көрсеткіші, қызмет көрсетуде қарапайым әрі аз шығынды. Бір кемшілігі - бағасы қымбат.

Барлық факторларды есепке ала отырып, люминесцентті лампалар үшін ЛД 4О-4 қабылдаймыз.

Сондай-ақ жарық диодты лампалар үшін LED E40 қабылдаймыз. Негізгі ғимараттың жарықтандырылуын есептеу үшін жарық ағынын

қолдана отырып, коэффициенттер әдісін қолданған жөн.

Барлық шамшырақтарды биікке орналастыру үшін лампаларды асудың есептік биіктігінің мәнін анықтау керек.

3.1 сурет - Шамшырақтардың биіктік бойынша бөлінуі

Есептік биіктіктің мәнін анықтаймыз

hp H hсв .
(3.1)

һсв=0,4 м (шамшырақтардың биіктігі).
hp=3-0.5=2.5

24

LB=1,2...1,6*2,5=3...4
lb=0,5*3...4=1,5...2
N2=18-2*1,5...23...4+1=6
LB=18-2*1,56-1=3m
N1=84-21,5...23...4+1=21
LB=84-2*221-1=4m
N=N1*N2=21*6=126

Есептік жарық ағынынының мәнін анықтаймыз:
Фр=Emin*S*k*zn*η

мұнда Е - жарықтану, лк;
- құс қорасының ауданы, 18*84= 1512 м[2];

kзапас=1.3;

z= 1,1 ( жарық ағынының әртектілік коэфф.);
n - қатарлар саны, 6 қатар деп қабылдаймыз;
η - жарық ағынын қолдну коэффициент.

Ғимараттың индексін анықтаймыз:

i=A*Bh*(A+B)

а және b - нысанның ені мен ұзындығы, м.
i=18*842.5*(18+84)=5,9

(3.2)

(3.3)

Беткейлрдің бейнелену коэффициенті 50%, 30%; 10% екенін біле отырып, ЛД 4О - 4 лампаларының типі бойынша = 60 деп қабылдаймыз.
Фр=70*1512*1.3*1.1126*0.6=2002lm

Лампа беретін жарық ағынын есептейміз:

Фсв=ФЛ*n*η
Фсв=2200*0.95=2090

мұнда Фл - лампа жарығының есептік ағыны, ЛД 4О - 4 с Фл = 2225 лм;

25 қатар деп қабылданғанын ескере отырып, шамшырақтардың саны қатарда келесідей болады:

N=144

nлэд.ламп= 14 дана.

Жарықтандыруды орнату қуаты:

P 1,2N P;

оу л

Рлюм.ламп = 40 Вт; Рлэд.ламп = 9 Вт;

Pо у люм=1,2*144*40=6.91 квт

Ро.у.лэд=1,2*14*9=0,15квт

Салыстырмалы қуат:
Pуд=Po.yS=69121512=4.6

(3.6)

(3.7)

Енді арлық құс қоралар ойынша жарықтандыру қуатын есептейміз:
P=Pлюм+Pлэд=7.06кВт

S = 7,06 0.97 = 7,28 кВАр.

Кезекші жарықтандыру үшін LED лампаларын қолданамыз, 14 дана деп қабылаймыз.

Қалған құс қораларына осылай есептейміз.

Барлық шамшырақтарды нысанның жоспары бойынша орнатамыз, сондай-ақ шамшырақтардың санына сай энергия сақтаушы лампалар және

26

жарық диодты лампаларды бөлеміз.

3.2 Жарықтық басқарумен бағдарламалық реленің ЖББР жұмыс істеу принципі

Құстарға арналған нысанда жарықты басқаруда ЖББР2 жарықтық басқарумен бағдарламалық релен қолданамыз.

Құстарға арналған нысанда күндіз жарық ұзақтығы құстың өнімділігіне үлкен әсер көрсетеді, осымен төлдің жыныстық өсуін ынталандырады және жұмыртқа салғыштығын жоғарылатады.

ЖББР2 595 күн бойы күндізгі жарық ұзақтығының тәуліктік баяу өзгеруімен құстарға арналған нысандарда жарықтың автоматты оңтайлы режимін ұстап тұра алады. Тәуліктік өзгеру 3-6 минутқа есептелген. ЖББР1-де осындай тағайындалымға ие, 54 аптаға есептелген. ЖББР2 екі басқыш бойынша жарықты іске қосу және сөндіруге арналған. Бұл релені қолданғанда, жарықты күннің өзгеруімен бір уақытта жасанды таңсәрі немесе күннің батуын жасау мүмкіндігі пайда болады. Бағдарлама бүкіл уақыт кезеңіне режимді қою және құстарды өсіру мүмкіндігін береді.

Іске қосу схемасы мынадай түрде автоматты режимде жұмыс істейді: алдымен QF автоматты сөндіргіші қосылады, КТ уақыттық релесіне қойылған бағдарлама өзінің КТ1,1 және КМ1 байланысын тұйықтайды, яғни магниттік іске қосушы қуат алады, ол өз кезегінде шамшырақтардың бір тобын қосады, қысқа уақыттың ішінде уақыттық реле өзінің келесі КТ1.2 байланысын тұйықтайды, мұнда КМ2 екінші магниттік іске қосушы қуат алады және осылайша келесі лампалар тобы іске қосылады. Шамалы уақыт өткенен кейін бірінші лампалар тобы сөнеді.

Жарықтандырушы желіні электрмен жабдықтау үшін нысанның ғимараттарына қапсырмалар мен тростарға төсеумен АВРТГ кабельдерін қабылдаған жөн.

Қызуы бойынша кабельдер мен сымдарды, шекті кернеу шығындарын есептейміз.

ЖББР2 №2 тобы үшін есеп жүргіземіз, мұнда топтардың қуаты = 1.8 кВт тең.

№2 топтың тоқтары:

3 U
со = 0,95

Р
;
cos

(желінің ПӘК);

(3.8)

27

I

1600
2,5А.

гр2

3
220 0,95

Ұзақ уақыттық тоқтың шекті жүктемесі шартынан кабельдің кесіндісін таңдаймыз:

I
доп
I
гр
.

(3.9)

Соған сай, АПВ 4х2,5, Iдоп = 15А сымын қабылдаймыз.

15 ˃ 2,5А.

Сәйкесінше, шарт орындалды.

Шекті кернеу шығынының мәнін анықаймыз:

U
M
.

C F

(3.10)

мұнда М - жүктеме кезеңдерінің жиынтығы, кВт∙м;

=42 (желінің кернеуі, желідегі фазалар саны және кабельдің материалына байланысты коэффициент);

F - сымдардың кесіндісі, мм[2].

(3.11)

мұнда Р - телімнің есептік қуаты, Вт.

І - телім ұзындығының көрсеткіші, м.

3.2 сурет - Есептік схема

28

М = 2 ∙ 1,6 + 10 0,87 + 3,8 (0,035 + 0,07 + 0,105 + 0,14 + 0,0175
0,21 + 0,245 + 0,28 + 0,315 + 0,385 + 0,42 + 0,455

0,49 + 0,525 + 0,56 + 0,595 + 0,63 + 0,63 + 0,665
0,735) = 45,017 кВт ∙ м

U [45,017]423 0,35%;

0,35% 2.5 % .

Сәйкесінше, шарт орындалды.

Қалған топтардың есебі осындай болады.
Электрлік энергияны жарықтандыру топтары арасында бөлу үшін I=12,5

тоғымен АЕ -2033MM-100УЗ-А типті 6 топта автоматты сөндіргіштермен ОЩВ-12 жарықтандырушы қалқаншасын таңдау керек. Жеке ғимараттарда жарықты қосу үшін А3162 сөндіргіштерін қабылдаған жөн.
6-топ үшін автоматтың тіркеуін жазу тоғын анықтаймыз. Ргруп= 0,44
кВт.
6-топтың тоғы

I
0,44
2,2A.

220 0,95

Компенсацияға дейін бұрыш көрсеткіші тоғының мәні келесіге тең:

I
т. р.
к
I
гр6
,

з

Кз =1,2 (топтың жылулық тіркеуін жазу тоғының Iжұм қатынасы).

(3.12)

номиналды тоққа

Топтың жылулық тіркеуін жазу тоғының Iжұм номиналды тоққа қатынасын анықтаймыз:

Im.p.= 1,2 2,2 = 2,64 А.
Жылулық тіркейін жазу тоғын қабылдаймыз: АЕ-2033 с Im.p= 12,5 .
12,5 2,64 А.

Соған сай, шарт орындалды.

Қалған топтарды есептеу осылай іске асырылады.

29

3.3 Сәулелендіру

Құстарды сәулелендіруде экономикалық тиімділікті алу туралы ескеру қажет. Қазіргі біздің ғылым мен техниканың заманауи кезеңінде тауықтарды, инкубаторлық жұмыртқалар мен балапандарды сәулелендіру кеңінен қолданыс тапты.

Бұл құс қорсында 1-40 күн жасындағы балапандарды сәулелендіру үшін ОБН-150 ультракүлгін бактерицидтік қабырғалық сәулелендіршітері қолданылады. Құс қорадағы минимальді температура 21°С болуы керек.

Қолданылатын сәулеленуді анықтау үшін келесі формуланы қолдану керек:

E
(E

st)(1
D
),

0

uk

L

(3.13)

мұнда Еo = 830 Втм[2] (жаңадан ашып шыққан құстар үшін оңтайлы сәулелену).

= 6 Втм[2] (сәулеленудің температуралық градиентінің көрсеткіші).

- құстың жасы, күн.

L - құстың толық температуралық бейімделу күндерінің саны, орташа L =100g.

1

692,01Вт м2 .
E

(830 6 21) 1

uk

100

Бір инфрақызыл лампадан құстың арқасына дейінгі қашықтық:

h
I
ао
.

E

z

uk

мұнда Iао= 156 Втм(айналы лампалар жарығының күші);

= 1,3 (сәулеленудің әртектілік коэффициенті).

(3.14)

h
156
0,42м.

692,01 1,3

Инфрақызыл лампаның көлбеу бұрышын 45° деп қабылдаймыз және еденнен аспаның биіктігін анықтаймыз:

30

H
h

;

2

cos

0,42 0,6м. 0,7

(3.15)

Құстардың 1 күннен 40 күнге дейінгі сәулеленуі тұрақты түрде бүкіл уақыт бойы жалғасады.
= 0,75 пен арматурада жарықтың косинустық бөлінуінде горизонтальді орнатылған ЛЭА15 (Фвит=350 мвит) люминесцентті лампаларынан сәулелену көрсеткіші:

Фвитcos2 ;

вит2 h2

(3.16)

2

350 0,75 0,71
2

Е

76мвитч м
.

вит

2
2

3,14
0,42

Кішкентай құс үшін биодоза Е = 16-21 мвит∙ чм[2] диапазонына тең, сондықтан Е = 20 мвит∙ чм[2] деп қабылдаймыз. Демек, тәуліктерде құстардың сәулелену ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
