Құрама іргетастарды монтаждау
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ КеАҚ
Мұнай-газ факультеті
Геология және геофизика кафедрасы
ПӘННІҢ ОҚУ-ӘДІСТЕМЕЛІК КЕШЕНІ
(ПОӘК)
GOKSMR 3220 Құрылыс-монтаждау жұмыстарын геодезиялық қамту және бақылау пәні бойынша
Пәннің коды және толық атауы
5В071100-Геодезия және картография
(Коды мен атауы)
кадрларды даярлау бағыты білім алушыларына арналған
Атырау - 2020ж
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ КеАҚ
КЕЛІСУ ПАРАҒЫ
Атырау мұнай және газ университетінің оқу-әдістемелік кеңесі отырысында бекітілді
АтМГУ оқу-әдістемелік кеңесінің төрағасы,
Академиялық сұрақтар жөніндегі проректоры
№___ хаттамасы
____________ ___________________
(қолы) (аты-жөні, атағы, дәрежесі)
_____ _____________20___ж.
Құрылыс-монтаждау жұмыстарын геодезиялық қамту және бақылау пәні бойынша пәнінің оқу-әдістемелік кешені ___ __________ 20____ жылғы №____ хаттамамен факультет кеңесінде бекітілген таңдау компоненті бойынша оқу бағдарламасы негізінде жасақталды.
Келісілді:
ЖББжЖООБББ басшысы м.а. _____________ т.ғ.к. Зайдемова Ж.К.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
Мұнай-газ факультетінің Кеңесінде қарастырылды
Хаттама № _____ _____ _____________20___ж.
Мұнай-газ факультеті кеңесінің төрағасы м.а. _________ т.ғ.к. Ахметов Н.М.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
Геология және геофизика кафедра отырысында қарастырылды және ұйғарылды
Хаттама № _____ _____ _____________20___ж.
Кафедра меңгерушісі м.а. _________ г-м.ғ.к. Нурсултанова С.Н.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
Жасақтаған(дар): __________ доцент Ежирова А.У.,г-м.ғ.к. Законов А.Н.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
Рецензент: __________ г-м.ғ.к. Законов А.Н.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
МАЗМҰНЫ
1.Пәннің оқу-әдістемелік қамтамасыз етілу картасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
2.Дәріс кешені ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .5
3.Тәжірибелік сабақтар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 106
4.Білім алушылардың өзіндік жұмысына арналған тапсырмалар және олардың орындалуы бойынша әдістемелік нұсқаулықтар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..135
5.Есептеу жұмыстарын жасақтау талаптары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... .135
6.Оқу сабақтарын бағдарламалық және мультимедиялық сүйемелдеу тізімі ... ... ... ... ... ... ... . ... .135
1. Пәннің оқу-әдістемелік қамтамасыз етілу картасы
Библиография (авторы, атауы, орны, шыққан жылы, бет саны)
Баспа түрі
Ақпарат көзі
Бары (дана)
кітапханада
кафедрада
1. Оқулықтар, оқу құралдары, электрондық оқу баспалары
Негізгі әдебиеттер
1. Багратуни Г. В. Инженерлік геодезия Багратуни Г. В., Болгов И. Ф., Величко В. А. және т. б.; жалпы ред. Т. С. Закатова. - М.: Недра, 1969. - 399 с.
Электронды кітап
-
-
2. Березин Н.Г. Геодезиялық қамтамасыз ету және құрылыс автомобиль жолдары. - Томск: ТГАСУ, 1997. - 170 б.
электрондық оқу құралы
10
1
3. Букринский В. А. геодезия және маркшейдер ісі Негіздері: Оқу құралы. Үшін шетел студ. Букринский В. А., Орлов Г. В., Самошкин Е. М.;ред. В. А. Букринского. - М.: Недра, 1989. - 382
әдістемелік
10
1
4. ГОСТ 22268-76. КСР Одағының мемлекеттік стандарты. Геодезия. Терминдер мен анықтамалар. - Енгізу. 1981-06-15. - М.: Баспасы стандарттар, 1981. - 39 б.
әдістемелік
20
1
5. Инженерлік геодезия жоғары оқу орындарына арналған оқулық Клюшин Е. Б., Киселев М. И.,
Михелев Д. Ш., Фельдман, В. Д.; Под ред. Д. Ш. Михелева. - М.: Жоғары мектеп, 2001. - 464 б.
әдістемелік
25
1
Барлық данасы
65
4
Қосымша әдебиеттер
1.Болотов П. А. Практикум по основным геодезическим работам. - М.: Недра, 1979.
әдістемелік
25
1
2. Морозов В. П. Курс сфероидической геодезии.
әдістемелік
-
-
3.Машимов М. М. Уравнивание геодезических сетей. М.:С., 1975.
әдістемелік
-
-
Барлық данасы
25
1
Жалпы данасы
90
5
2. ДӘРІС КЕШЕНІ
№ 1 дәріс - Құрылыс монтажын геодезиялық қамтамасыз ету принциптері құралымдар мен технологиялық жабдықтар
Бұл сипаттамалардың үйлесуі машиналар мен қондырғылардың, сондай-ақ технологиялық жабдықтардың элементтері мен тораптарының жоспарлы және биік орналасуын анықтауға мүмкіндік береді.
Ғимараттардың салынуына қарай түпкілікті орнатылған конструкциялардың жоспарлы және биіктік жағдайын анықтау үшін орындалатын түсірілім деп аталатын геодезиялық жұмыстар кешенін орындайды.
Барлық құрылыстың беріктігі мен орнықтылығы дұрыс жағдайына байланысты ғимараттардың элементтері мен бөліктері атқарушылық түсірілуге жатады. Орындаушы түсіру кезінде қабылданған дәлдік бөлу жұмыстарының дәлдігінен төмен болмауы тиіс.
Жабдықтың геометриялық параметрлерінің сапасын және олардың кеңістіктегі орналасуын сипаттайтын ең көп таралған көрсеткіштер: тік; көлбеу; көлденең; параллельдік; перпендикулярлылық; ангулярлық; қисық сызықты; тік сызықты; соосность болып табылады.
Тіктік, бейімділік және көлденеңдік - горизонт сызығына немесе тік сызыққа қатысты анықталады.
Ангулярлық сызықтар мен жазықтықтардың өзара жағдайын анықтайды (екі немесе бірнеше сызықтар үшін). Егер оның 3 нүктесі берілген болса, бір түзуге жатпайтын және X, Y, Z координаттары бар жазықтықтар берілген болып саналады.
Қисық сызықты қисық радиусымен сипатталады. Тура сызықты жабдық элементтерінің қарастырылатын нүктелерін бір сызықта (осьте) қандай да бір жазықтықта (көлденең, көлбеу, тік) орналастырумен сипатталады.
Екі жазықтықта (көлденең және тік, көлбеу және тік, екі тік) бір мезгілде түзу сызықтың ерекше түрі болып табылады.
Көлденең, көлбеу және тік жабдық сызығының горизонталь сызығына немесе тік сызыққа қатысты орнын анықтайды. Көлденеңдігі бірдей биіктіктермен, ал вертикальдылығы - осы сызықтарға немесе осьтерге жататын екі нүктенің бірдей абциссалар мен ординаттарымен сипатталады. Көлбеу көлбеу мәнімен сипатталады, оның түзу сызығының әртүрлі бөліктеріндегі мәні бірдей болуы керек.
Сызықтың параллельдігі мен перпендикулярлығы бір жазықтықта(көлденең, көлбеу немесе тік) жатқан екі түзудің өзара жағдайын анықтайды. Параллель сызықтар жалғасқан кезде қиылыспайды,ал перпендикуляр сызықтар тік бұрышпен қиылысады
Жазықтығы бір жазықтықтағы (көлденең, көлбеу немесе тік) Жабдық бөлшектерінің бетінің қандай да бір нүктелерінің отбасы тиістілігінің деңгейін сипаттайды. Егер оның үш өлшемді координаттары бір түзуде болмаса, жазықтық берілген болып саналады.
Жазықтықтың көлденең, көлбеу және тік осы жазықтыққа тиесілі түзу (осьтар) тұқымдас жағдайын сипаттайды: көлденең жазықтықта түзу нүктелерінің белгілері бірдей, көлбеу - параллель сызықтарда бірдей еңістер болады, ал тік жазықтықта - бірдей бағыттылық (бірдей Дирекция бұрышы).
Жазықтықтардың параллельдігі мен перпендикулярлығы олардың қандай да бір жазықтықпен қиылысу сызығының Дирекция бұрыштарының айырмашылығымен (көлденең, көлбеу немесе тіктелген) сипатталады, бұл ретте бірінші жағдайда бұл айырмашылық тең , ал екіншісінде-тең . Берілген геометриялық шарттардан сызықтың немесе конструкция жазықтығының ауытқуын сипаттау үшін "емес" қосымшасы бар сипаттаманың тиісті өрнегі қолданылады, мысалы, тіксыздық, жанжалсыздық, сәйкессіздік және т.б. ауытқу шамасы сызықтық немесе бұрыштық шамада анықталады.
Қисық сызықты жабдық элементі қимасының қисық радиусымен қандай да бір жазықтықпен (көлденең, көлбеу , тік) сипатталады. Жабдықтың қисық сызықты элементінің геометриясындағы ауытқуы әдетте қисық радиусының өзгеруімен немесе қалыпты радиусы бар қисықтан сызықтық ауытқумен көрінеді. Жабдықты монтаждау практикасында көлденең және тік жазықтықтарда орналасқан қисық сызықты элементтерді жиі қолданады. Бірақ күрделі беттерді жасау кезінде жазықтығы кеңістікте әртүрлі бағдарлануы мүмкін басқа да қималар қолданылады. Бір жазықтықта сызықтың қисық радиусымен және басқа жазықтықта (радиус жазықтығында) осы сызықтың нүктелерінің жазықтығымен анықталатын қисық сызықты дәлдік қисық кеңістіктік сипаттамасы болуы мүмкін.
Беттерді іске асыру сапасын сипаттау үшін математикалық берілген теориялық, нақты беттерді жақындату дәрежесін анықтайтын "бет" ұғымын қолданған жөн. Осы нүктедегі екі қалыпты қиманың қиылысу сызығының бойымен бағытталған нақты бет нүктесінің теориялық нүктеден сызықтық ауытқуы беттік емес деп аталады. Көбінесе беттің қисықтығы екі қалыпты қиманың радиустарымен сипатталады. Ғимараттар мен жабдықтар элементтерінің түрлі нысандарын іске асыру кезінде рұқсат етілген ауытқулар МЕМСТ-та, ҚНжЕ-де, техникалық шарттар мен жұмыс сызбаларында беріледі.
Геометриялық параметрлердің сипаттамаларының ең көп саны жабдық элементтерінің сызықтары мен жазықтықтарына келеді. Желі жағдайының жалпыланған сипаттамалары оның нүктелерінің дәлдігі, еңістігі (еңістігі), ал жазықтықтың жағдайы үшін - жазықтығы мен еңістігі (еңістігі) болып табылады. Сызықтар мен жазықтықтардың өзара орналасуы ангулярлықпен - олардың арасындағы бұрышпен, атап айтқанда - олардың параллельдігі кезінде және - олардың перпендикулярлығы кезінде сипатталады. Қисық сызықты жазық және кеңістіктік конструктивтік элементтерге тән.
Өзін өзі бақылауға арналған сұрақтар:
1. Монтаждық жұмыстарды геодезиялық қамтамасыз етудің дәлдігіне қойылатын талаптар немен айқындалады?
2. Жалпы орта квадраттық қателерді қалай сипаттауға болады?
3. Конструкцияларда және жабдықтарда геометриялық және технологиялық осьтерді таңбалау қалай жүргізіледі?
4. Қолданылатын өлшеу тәсілдері неге сәйкес келуі керек?
№ 2 дәріс-Ғимараттар мен құрылыстарды монтаждау әдістері. Геодезиялық жұмыстардың дәлдігі. Құрылыстағы рұқсатнамалар
Ғимарат-адам қызметінің түрлі түрлеріне (тұрғын үйлер, дүкендер, зауыттық корпустар және т.б.) арналған ішкі кеңістігі бар жер үсті құрылысы.
Техникалық міндеттерді орындауға арналған ғимараттарға жатпайтын барлық құрылыстар (жер үсті, жер асты, су үсті, су асты) инженерлік құрылыстар деп аталады (жолдар, көпірлер, бөгеттер, метро және т.б.).
Ғимараттың құрылымы оның өзара байланысты құрылымдық элементтерін анықтайды: іргетастар, қабырғалар, жабындар, жеке тіректер (бағаналар, бағаналар), сатылар, қалқалар, терезелер, есіктер, шатырлар, ілмекті фермалар.
Конструкциялық элементтерден тұратын бөлшектер құрылыс бұйымдары деп аталады (плиталар, панельдер, алаңдар, баспалдақ марштары және т.б.).
Іргетас-ғимараттан түсетін жүктемені қабылдайтын және топыраққа (негізге) беретін жер деңгейінен төмен құрылым. Ғимараттың жер үсті бөліктері орналасқан іргетастың жоғарғы бөлігі кесік деп аталады, ал оның негізіне сүйенетін төменгі жазықтығы - іргетастың табаны деп аталады. Құрылымдық схема бойынша 2.1 суретте көрсетілген келесі іргетастар ажыратылады:
- қабырғалардың барлық ұзындығы бойынша және баған қатарларының астында тұтас таспа орналасқан таспалы;
- жеке тұрған тіректер үшін, ал кейде қабырғалар үшін бағаналы;
- тұтас, ғимараттың барлық алаңы немесе оның бөлігі астында тұтас плитаны білдіретін;
- жеке қадалардан (топыраққа батырылатын өзектер) тұратын, беті ростверк деп аталатын плитамен біріктірілген қадалар.
Іргетастарды дайындау тәсілі бойынша бірыңғай блок болып табылатын монолитті және жеке блоктардан тұратын құрамалы болады.
Қабырғалар-сыртқы ортаның әсерінен және бір-бірінен үй-жайлардың тік қоршаулары.
Жабындар-ғимаратты қабаттарға бөлетін конструкциялар.
Жеке тіректер (бағаналар мен бағаналар) ғимараттың жабындарын және басқа да элементтерін ұстап тұрады және олардан түсетін жүктемені іргетастарға береді.
Баспалдақтар қабаттар арасындағы қатынас үшін қызмет етеді.
Ішкі қабырғалар.
Терезелер үй-жайларды табиғи жарықтандыруға және желдетуге арналған.

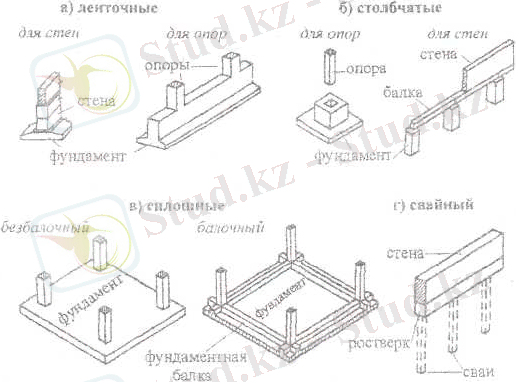

2.1-сурет-Іргетастардың конструктивтік схемалары
Есіктер Үй-жайлар арасында хабарлау үшін қызмет етеді. Шатыр-ғимараттың атмосфералық жауын-шашыннан, желден және күн радиациясынан жоғарғы қоршауы. Стропильді фермалар-шатырдың жабыны орналасқан конструкциялар. Конструкция салмақ түсетін болып бөлінеді, олар сонымен қатар, электр энергиясын өндіру үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру және.
Едендері бір деңгейде болатын үй-жай қабат құрайды. Қабаттылығы бойынша келесі ғимараттар бөлінеді: аз қабатты (3 қабатқа дейін); көп қабатты (4-9 қабат); жоғары қабатты (10 және одан да көп қабат). Құрылымдық схема бойынша келесі ғимараттар ажыратылады (2.2 сурет)): тірек элементтері болып табылатын қаңқасыз қабырғалар; қаңқаларды құрайтын тірек элементтері (ғимараттың қаңқасы) бағаналар (тік тіректер) және олардың арасындағы көлденең байланыстар болып табылатын қаңқалар: ригельдер мен қашаулар. Ригель (нем . rigel - поперечина) - балка, ол укладывается арналған консольдер (франц. бағаналардың бойлық қатарының шығыңқы бөлігі, көлденең қатардың бағаналарын қосатын айдауыл - Арқалық; сыртқы қабырғалар және ригельдері бар ішкі бағаналар көтергіш элементтер болып табылатын құрамдастырылған.

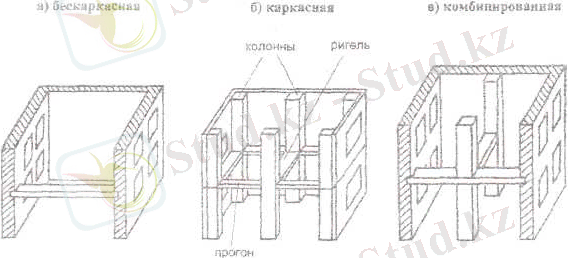

2.2-сурет - Ғимараттардың конструктивтік схемалары.
Құрылыс жұмыстарын орындау әдістері бойынша келесі ғимараттар бөлінеді: кірпіштер мен блоктардан тұрғызылатын кірпіш (блоктық); зауытта дайындалған ірі өлшемді жазық элементтерден (панельдерден) тұрғызылатын ірі панельді; зауыттық толық дайындықтағы көлемді блоктардан (бөлмелер, санитарлық тораптар және т.б.) тұрғызылатын көлемдік-блокты; арасы құйылатын ғимараттың сыртқы және ішкі контуры бойынша екі жұқа қабырғалар түріндегі уақытша құрылысты білдіретін, қалыптың көмегімен бірыңғай құрылыс ретінде тұрғызылатын монолитті. бетон; зауытта алдын ала дайындалатын құрылымдардан (бағаналар, ригельдер, аражабындар және т. б.) жиналатын жиналмалы; жиналмалы-монолитті, жекелеген конструкциялары (мысалы, сыртқы қабырғалар) монолитті тұрғызылады.
Конфигурация бойынша келесі ғимараттар ажыратылады: бір секциялы (бір кіреберіс); ұзартылған (екі секциядан артық); күрделі конфигурациялы (дөңгелек, секциялары ығыстырылған, бұрылысты және т.б.).
Көп қабатты ғимараттардың құрама элементтерінің жағдайына қойылатын негізгі талаптардың бірі құрама көтергіш конструкциялардың барлық қабаттарда тігінен сәйкес келуі болып табылады. Бұл элементтердің түйіспелері жүктемелерге аса сезімтал, бұл оларды орнату кезінде ерекше дәлдікті талап етеді.
Тағы бір маңызды талап ғимараттың жиналуын қамтамасыз ету болып табылады. Монтаждау Барлық бөлшектер (немесе олардың көпшілігі) алдын ала қиыстырмай немесе өңдеусіз қажетті дәлдікпен жобалық күйге орнатылатындай етіп орындалуы тиіс.
Құрылыстың құрама әдісі әртүрлі ғимараттарды салу кезінде ең көп таралған болып табылады. Ғимараттар мақсаты бойынша азаматтық, өнеркәсіптік және ауылшаруашылық болып бөлінеді.
Азаматтық болып адамдардың тұрмыстық және қоғамдық қажеттіліктеріне қызмет көрсетуге арналған ғимараттар жатады. Азаматтық ғимараттар тұрғын үйлерге (тұрғын үйлерге, қонақүйлерге, жатақханаларға) және қоғамдық (әкімшілік, сауда, оқу, Спорт және т.б.) болып бөлінеді.

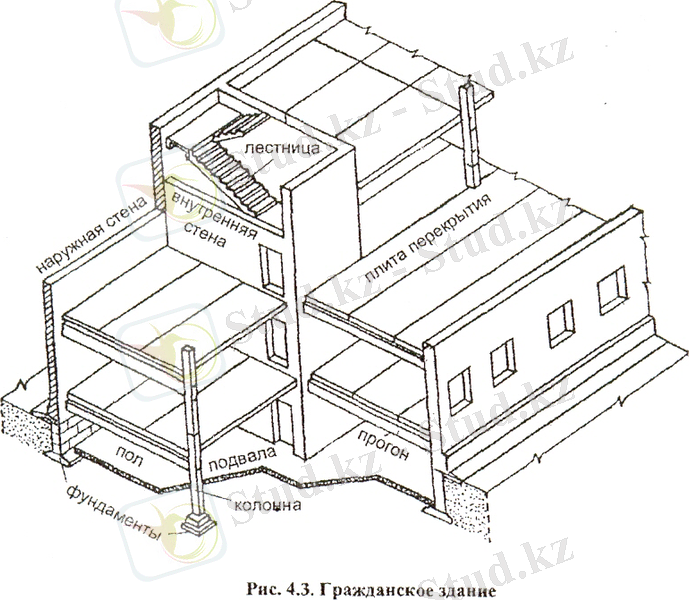

Азаматтық ғимараты (сурет 2.3) тұрады мынадай негізгі өзара байланысты конструктивтік элементтерін: іргетастар, қабырғалар, жабындар, жекелеген бағаналар (колонналар), баспалдақтар, терезелер, есіктер, қалқалар, шатырлар.
2.3 сурет-азаматтық ғимарат
Өндіріс пен көлік қажеттіліктеріне қызмет көрсетуге арналған ғимараттар (зауыттық және фабрикалық корпустар, электр станциялары, қоймалар, депо және т.б.) өнеркәсіпке жатады. Олар көбінесе каркасты және көтергіш-көліктік көпірлі крандар болып табылады, олар кран астындағы арқалықтарға төселген рельстер бойынша қозғалады. Кран астындағы арқалықтар колонналардың консоліне тіреледі және де ғимарат қаңқасының бойлық элементтері ретінде қызмет етеді. Кран жолы (рельстер) кран асты арқалықтарына бұрандамалармен, ілмектермен және арнайы ілмектермен бекітіледі. Колонналардың шеткі қатарларында қабырға панельдері нығайтылады.
Өнеркәсіптік ғимараттар бір қабатты, көп қабатты, бір пролетті және көп пролетті болады.

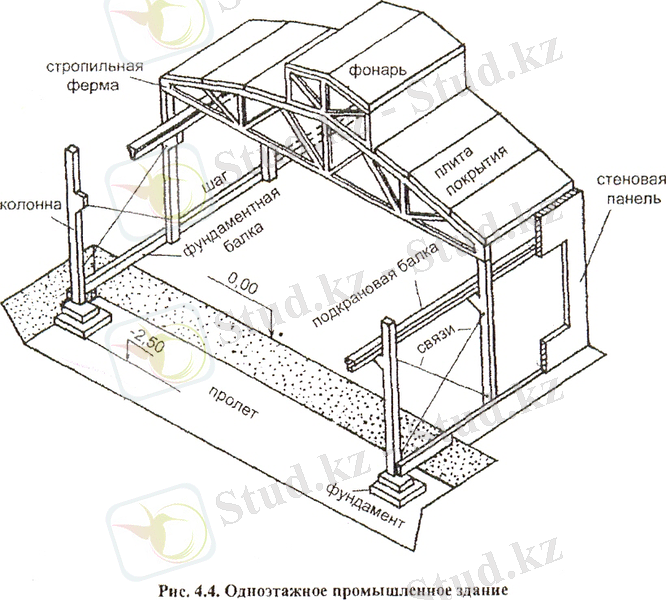

Бір қабатты өнеркәсіптік ғимараттың қаңқасы (2.4 сурет) келесі негізгі құрылымдық элементтерден тұрады: бағаналар іргетастары, іргетас арқалықтар, бағаналар, кран асты арқалықтар, ілмектеу және төсеніш астындағы фермалар.
Колонналарды ғимараттың негізгі (бөлу) осьтерінің бойына -- бойлық және көлденең орналастырады. Бойлық осьтер арасындағы қашықтық аралық деп аталады, көлденең - баған қадамы.
Ауыл шаруашылығының қажеттіліктеріне қызмет көрсетуге арналған ғимараттар (жануарлар мен құстарды ұстауға арналған ғимараттар, жылыжайлар, қойма жайлары және т. б.) ауыл шаруашылығы деп аталады.)
Құрылыс өндірісінің барлық кезеңдерінде (іздестіру, жобалау, құрылыс-монтаж жұмыстары) әртүрлі міндеттерін шешу олардың геодезиялық қамтамасыз етілуіне сәйкес болуы мүмкін, оның негізі геодезиялық желілер (жоспарлы және биік) болып табылады.
Құрылыс өндірісіндегі геодезиялық желілер екі түрге бөлінеді: құрылыс алаңының топографиялық түсірілімінің геодезиялық негіздемесінің желісі және геодезиялық құрылыс желілері.
2.4 сурет. - Бір қабатты Өнеркәсіптік ғимарат
Геодезиялық негіздеменің желілері инженерлік-геодезиялық іздестіру сатысында құрылады, соның нәтижесінде инженерлік құрылыстарды жобалау үшін пайдаланылатын болашақ құрылыс алаңының топографиялық жоспарын алады.
Геодезиялық құрылыс желілері жобаларды жергілікті жерге шығару үшін, құрылыс-монтаждау жұмыстарын қамтамасыз ету және құрылыстарды (бөлу желілері деп аталатын) салуды бақылау үшін, сондай-ақ оларды салу және пайдалану кезеңінде құрылыстардың жағдайын бақылау үшін құрылады.
Сонымен қатар, әр ғимарат үшін бөлек (жергілікті) бөлу желілері салынады: сыртқы және ішкі (2.5 сурет).
Желінің өлшемі, пішіні және дәлдігі құрылыстың ерекшеліктеріне және монтаждың дәлдігіне қойылатын талаптарға байланысты таңдалады.
Құрылыстың жер асты бөлігінің құрылысы аяқталғаннан кейін оның сыртқы желісі негізінде ішкі желі құрылады.
Ішкі желі алғаш рет салынған жазықтық бастапқы көкжиек деп аталады. Бұл жертөледің (шахтаның) едені немесе бірінші қабаттың едені (жер асты бөлігі мен бірінші қабаттың арасындағы жабын) болуы мүмкін.
Ішкі бөлу желісінің пункттері бірінші қабаттың (немесе жертөленің) жоспары бойынша олардың сақталуын және басқа қабаттарға (монтаждық қабаттарға) беру мүмкіндігін ескере отырып белгіленеді. Пункттерді бекіту ғимарат конструкцияларында металл пластиналарда арнайы белгілермен, керндермен, дюбельдермен және т.б. жуылмайтын бояумен міндетті түрде жазумен орындалады.

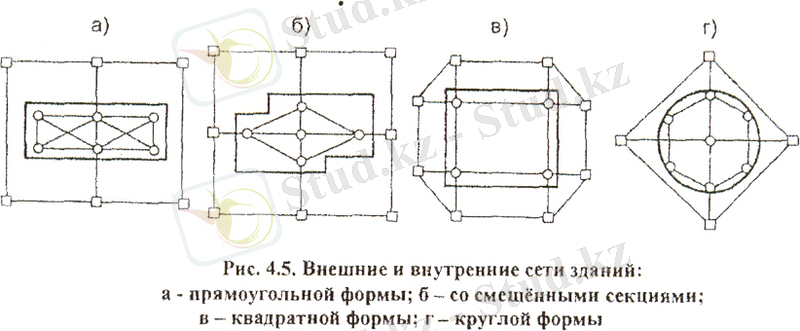

Сурет 2.5-ғимараттың ішкі және сыртқы желілері: а) тікбұрышты формадағы; б) секциялары ығысқан; в) шаршы формадағы; г) дөңгелек формадағы
Монтаждық қабаттарға, яғни бірінші, екінші, үшінші және т.б. қабаттарға бөлу желісінің пункттері бастапқы қабаттан тіктеу сызықтары бойынша тасымалданады. Жобалау желілердің барлық қабаттардағы бірыңғай бағдарлануы және аттас пункттер бір тіктеу сызығында болатындай болуы тиіс. Қозғалыстар мен бұрылыстар кезінде монтаждық жұмыстар қиындайды; бұдан басқа, конструкцияларда бір жақты бағытталған күштер пайда болады, бұл құрылыстың беріктігін едәуір төмендетеді. Биік ғимараттарды салу кезінде мұндай ығысулар әсіресе қауіпті.
Монтаждық горизонттарға пункттерді жобалау келесі аспаптардың көмегімен орындалуы мүмкін: бес қабатқа дейінгі ғимараттар үшін сыртқы желі пунктерінен теодолитпен, ал үлкен биіктіктегі ғимараттар үшін ішкі желі пунктерінен тігінен жобалаудың арнайы аспаптарымен. Бастапқы пункттерді тігінен жобалау дәлдігіне қойылатын талаптар 2.1-кестеде келтірілген.
2.1-кесте. Тік жобалау дәлдігі
Биіктік жобалау, м
15 (5қабатқа дейін.)
15-60
(5-15 этаж.)
60 -100 (15 қабаттан
жоғары.)
100 ден жоғары
Ср. кв. қателігі тік жобалау, мм
2
2,5
3
4
Аспап түрі
Т30
Т5,Т2
PZL, ЦО-1, Зенит ОЦП, ПОВП
Алынған пункттерді жобалаудың жағдайы алынған желідегі бұрыштар мен желілерді өлшеумен бақыланады, олардың мәндері бастапқы мәндермен салыстырылады. Жер асты инженерлік желілерін салу үшін бөлу желісі трасса бойындағы теодолитті жүріс түрінде құрылады.
Құрылыс алаңының биіктік бөлу желісі геодезиялық негіздеменің биіктік желісінің пункттеріне немесе мемлекеттік реперлерге сүйенетін жекелеген нивелирлік жүрістерді салу арқылы құрылады. Бөлу биіктік желісінің пункттері салынып жатқан құрылыстарға тікелей жақын жерде бекітіледі және құрылыстың сыртқы бөлу нүктесінің жоспарлы пункттерімен жиі біріктіріледі, соның нәтижесінде құрылыс реперлерінің желісі құрылады. Бөлу желісіндегі асуды IV сыныпты нивелирлеумен анықтайды.
Реперлердің саны және олардың объектіде орналасуы нивелирдің бір қондырғысынан ғимараттарға Белгі беруді қамтамасыз етуі тиіс.
Бөлу биіктік желісі құрылыс торы болған кезде оның жоспарлы пункттері болып табылады, олар бойынша тиісті дәлдікке сәйкес геометриялық нивелирлеу жолдары салынады (әдетте III немесе IV сынып).
Ішкі биіктік желі пункттері (реперлер мен маркалар) бастапқы горизонттың (іргетастың немесе бірінші қабаттың) конструкцияларында бекітіледі. Бастапқы биіктік желі пункттерінің саны үштен кем болмауы тиіс. Бастапқы горизонттың ішкі биіктік желісі пункттеріне белгілерді беруді сыртқы биіктік желісінің реперлерінен орындайды. Бастапқы горизонттың биіктік желісі пункттерінің белгілері екі жүйеде есептеледі: мемлекеттік және ғимараттың шартты жүйесінде (осы ғимараттың бірінші қабатының еденінің деңгейі қабылданатын құрылыс нөлінен). Ішкі биіктік желісін құрудың дәлдігі сыртқы биіктік желісін құру кезіндегі сияқты болуы тиіс.
Үлкен биіктіктегі монтаждық горизонттарға және терең қазаншұңқырлардың түбіне тиісті горизонттарда орнатылған екі нивелир және біреуі бастапқы горизонттың реперінде, ал екіншісі анықталған реперде (2.6 сурет) тік ілінген рулетканың көмегімен бастапқы горизонттан белгілерді беру орынды.
2.6 сурет-қазаншұңқыр түбіне белгіні беру сұлбасы
Әрбір монтаждық горизонттың биіктік бөлу желісі кем дегенде екі репер болуы тиіс, олардың белгілері бастапқы горизонттың кем дегенде екі реперінен нивелирлік жүріспен анықталады. Жоғары қабаттарға нивелирлік жүрістерді баспалдақ маршымен, ал қазаншұңқырларға -- көлікке арналған (пандустарға) сырғымалар бойынша төсейді.
Инженерлік құрылыстың геометриялық негізі бөлу осьтері мен монтаждық көкжиектер болып табылады, оларға қатысты жобада оның бөліктері мен жеке конструкцияларының өлшемдері беріледі. Өнеркәсіптік және азаматтық құрылыстарды салу кезінде сыртқы қабырғалардың осьтері бастапқы осьтер болып табылады, яғни негізгі (габаритті) осьтер. Желілік құрылыстарды (жолдарды, құбырларды және т.б.) салу кезінде мұндай осьтер бойлық осьтер, яғни басты осьтер немесе трасса, ал жекелеген немесе арнайы құрылыстарды (мұнаралар, құбырлар және т. б.) салу кезінде - симметрия осі (сондай-ақ басты осьтер) болып табылады.
Бастапқы (басты және негізгі) осьтер геодезиялық негіз пункттерінен нақты шығарылады, ал монтаждық горизонттарды шығару үшін дәлдікке сәйкес биіктік негізді (желі) жасайды.
Жобалардағы монтаждық горизонттардың белгілері шартты жазықтықтан - бірінші қабаттың (құрылыс нөлі) таза еденінің деңгейінен: плюс жоғары белгісімен және минус төмен белгісімен қойылады. Әрбір құрылыс үшін құрылыс нөл нақты белгіге ие. Өнеркәсіптік алаңдарда және ірі азаматтық құрылыс объектілерінде бастапқы осьтерді бөлу құрылыс тор пункттерінен тікбұрышты координаттар тәсілімен орындалады. Ол үшін Дх абсциссасының және құрылыстың негізгі контурының шығарылатын нүктелерінің Δy ординатының және құрылыс торының жақын бекеттерінің айырымын анықтайды. Дх және Δy есептелген кесінділерін тордың жағына салады.
Мысал. 2.7 сурет А1 нүктесі үшін координаталар айырмасы: Дх = 692,00-600,00 = 92,00 м; Δy = 476,00 - 400,00 = 76,00 М.
Содан кейін теодолитті табылған нүктеге ауыстырады, түзу бұрыш салады және алынған бағыт бойынша 92,00 м кесіндіні қояды, оның соңғы нүктесі А1 ізделінетін нүктесі болып табылады.
Сурет 2.7-тікбұрышты координаталар тәсілімен бастапқы осьтерді бөлу сұлбасы
Сол сияқты жергілікті жерде № 4, № 7 және № 8 тармақтардан құрылыс контурының басқа нүктелерін табады. Ажыратуды бақылау үшін құрылыс контурының жақтарын, ал мүмкіндігінше оның диагоналін өлшейді және алынған нәтижелерді жобалық мәндермен салыстырады.
Негізгі бөлу жұмыстары осьтердің ең жақсы сақталуы қамтамасыз етілетін жерлерде жер жұмыстары шегінен тыс осьтердің жалғасуында орналасқан арнайы тұрақты белгілермен (табақшалармен) осьтерді бекітумен аяқталады (2.8 сурет).
Сурет 2.8-осьтерді бекіту сұлбасы: а) негізгі; б) басты және аралық; в) - дөңгелектердегі желілік құрылыстар
Басты осьтер құрылыстың әр жағынан екі белгіден төрт белгімен бекітіледі (2.8, Б сурет). Негізгі және аралық осьтер құрылыстың әр жағынан бір -- бірден екі белгімен бекітіледі (2.8 сурет, а, б).
Тұрақты белгілер ретінде арнайы темір-бетон құрылымдар, рельстер, құбырлар, арматура және т.б. кесінділер қолданылады.
Уақытша бекіту үшін ағаш қазықтар, металл қаңқалар және құбырларды кесу пайдаланылады.
Топырақ белгілерімен бірге тұрақты ғимараттар мен құрылыстарда осьтердің жалғасының түрлі-түсті бояулары қолданылады (2.8, а сурет).
Желілік құрылыстарды дөңгелектерде олардың басты нүктелерінде бекіту керек: СК басында), ортасында (СК), соңында (КК). Бұрыштың жоғарғы жағы бұрылу жағдайларына байланысты бірнеше тәсілдермен дөңгелектеудің сыртқы жағынан бекітіледі: осьтердің жалғауындағы екі белгіден; биссектрис бойынша немесе кез келген басқа бағыт бойынша екі белгіден (2.8, в сурет).
Одан әрі бөлу жұмыстарын қамтамасыз ету үшін негізгі осьтер ғимараттың ішіне көшіріледі. Ғимарат ішіндегі осьтер қарама-қарсы қабырғаларға металл пластиналарда Керн, арнайы белгілері бар қапсырмалармен бекітіледі. Ғимараттардың ішіндегі осьтер іргетастарға бетондалған немесе үстінен теодолит орнатылуы мүмкін белгілермен бекітіледі.
Ғимарат ішіне сондай-ақ ыңғайлы жерлерде сенімді белгілермен бекітілетін немесе жоспарлы белгілермен біріктірілетін биіктік репер-белгілер тасымалданады.
Егжей-тегжейлі бөлу жұмыстары Құрылыс-монтаждау жұмыстарының сатысына сәйкес жұмыс сызбалары бойынша орындалады: қазаншұңқыр мен траншеяларды Іргетастардың астына бөлу, құрылыстың іргетастары мен жертөле бөлігін монтаждау; инженерлік коммуникациялар желілерін төсеу; құрылыстың жерүсті бөлігін салу; Құрылыс құрылымдары мен жабдықтарын монтаждау.
Егжей-тегжейлі бөлу жұмыстарының дәлдігі ҚНжЕ-мен беріледі және төменде кестеде келтіріледі. 2.2.
2.2-кесте. Егжей-тегжейлі бөлу жұмыстарының дәлдігі
Егжей-тегжейлі жұмыстардың түрі
Ор. кв. қателігі
Жер құрылыстары, см:
- осьтер мен қастарды бөлу
- жобалық биіктіктерді шығару Бетон және темір-бетон құрылыстар, мм:
- Іргетастардың осьтері мен контурларын бөлу
- тірек орталықтарын, баған осьтерін, салмалы бөліктердің осьтерін бөлу
- жобалық биіктіктерді іргетастарға беру
- Құрылыс конструкциялары мен жабдықтарының тірек
жазықтықтарына жобалық биіктіктерді беру
Құрылыс конструкциялары мен жабдықтарын монтаждау, мм:
- құрылыс жұмыстарын жоспарлы және биіктік тексеру конструкциялар
- типтік жабдықты жоспарлы және биіктік тексеру
- бірегей жоспарлы және биік тексеру жабдық
2-3
1
3-5
2-3
3-4
1-2
2 - 3
1 - 2
0,5-0,05
Қазаншұңқыр (2-сурет. 9) - құрылыстың іргетасын және жер асты бөлігін салуға арналған жер бетіндегі жасанды тереңдету. Көлденең қимада қазан трапеция болып табылады, олардың төменгі негізі түбін (төменгі контурды), жоғарғы негізі - түпті (жоғарғы контурды) құрайды, ал бүйір жағы топырақ түріне және H жобалық тереңдігіне байланысты 1: m еңісі бар еңіс болып табылады (сурет.2. 9).
Сурет 2.9 - қазаншұңқырды бөлу схемасы
Толық жұмыстар қазаншұңқырларды бөлуден басталады. Бөлу жұмыс сызбасына сәйкес орындалады, онда құрылыстың басты және негізгі осьтері, қазаншұңқыр тереңдігі және іргетастың өлшемдері көрсетіледі. Қазаншұңқырды орнату кезінде геодезиялық жұмыстардың құрамына кіреді:
- қазаншұңқырдың төменгі контурын шығару;
- қазаншұңқырдың жоғарғы (сыртқы) контурын шығару;
- төртбұрыш бойынша қазаншұңқырлардың сыртқы контурын нивелирлеу;
-топырақты қазу процесінде қазаншұңқырлардың мерзімді атқарушылық түсірілімдері;
- қазаншұңқыр түбін және құламасын тазалау;
- қазаншұңқырды орындаушы түсіру.
Қазаншұңқырлардың төменгі контурын шығару Алдын ала тасуға шығарылған құрылыстың негізгі осінен орындалады. Ол үшін негізгі осьтерді шетіне бекітетін шегелер арқылы капрон жіптерін немесе жұқа сым тартылады, олардың қиылысу нүктелерін жерге тіктеуішпен жобалайды және қазықтармен белгілейді .
Содан кейін бойлық және көлденең осьтердің бойымен іргетас енінің жартысына тең с кесінділерін пазухи үшін плюс 0,5-1м (еңістен бастап іргетастың бүйірлік сыртқы қырына дейінгі қашықтық) қояды, соның нәтижесінде қазандығы төменгі контурын алады, ол қазықтармен немесе жер жұмыстары шегінен тыс табақтары бар металл қадалармен түпкілікті бекітіледі.
Қазаншұңқырлардың жоғарғы контурын шығару және оны сақиналармен бекіту ішкі контурдан d кесіндісін шөгумен орындалады, оның көлемі h қазаншұңқырларының тереңдігі мен еңіс i бойынша есептеледі :
(2.1)
Жер жұмыстарын жүргізу барысында қазықтар жойылғандықтан, сыртқы контурлар төменгі контурдың шетіне байланады.
Қазаншұңқырлардың сыртқы контурын 5 -- 10 м жағы бар квадрат бойынша нивелирлеу топырақты қазу басталғанға дейін орындалады. Нивелирлеу нәтижелері бойынша һср әрбір квадратында топырақты алудың орташа тереңдігін анықтайды.ҚТ квадраттың орташа белгісі мен қазаншұңқыр түбінің жобалық белгісінің айырмашылығы ретінде, ол бойынша квадратта жер жұмыстарының көлемі есептеледі. Жер жұмыстарының жалпы көлемі қазаншұңқыр контурының квадратындағы жұмыс көлемінің сомасына тең болады, яғни
(2.2)
Мерзімді атқарушылық түсірілімдер жер жұмыстарының ағымдағы көлемін есептеу мақсатында, сондай-ақ топырақтың артық ойылуына жол бермеу және түбінің жобалық белгісінде іргетастың тіреуі (негізі) болып табылатын табиғи топырақты бұзбау үшін топырақтың ойылуын бақылау үшін орындалады. Ол үшін топырақты қазуды қазаншұңқыр түбінің жобалық белгісіне дейін 10-20 см-ден кем аяқтайды. Қалған топырақты қолмен немесе жоспарлау машиналарымен таңдайды, яғни түбін тазалайды.
Түбін қажетті дәлдікпен тазалау қазанның барлық ауданы бойынша алдын ала жобалық биіктікке бір-бірінен 5-10 м кейін осы үшін қазылған тереңдіктерде Орнатылатын қазықтар бойынша орындалады.
Егер терең емес қазандар (2 м дейін) болса, онда қазықтарды жобалау биіктігіне орнатуды жақын реперден орындайды. Егер шұңқыр терең болса, онда белгіні шұңқыр құламасында немесе түбінде орнатылған уақытша реперге береді. Қазаншұңқырлардың түбіне нивелирлік жүрісті қазаншұңқырларға (пандустар) немесе еңістерге қиғаш кіретін жерлер бойынша төсейді. Тік құламалар кезінде, нивелирді оларға орнату мүмкін болмаған кезде, уақытша (жұмыс) реперге төмен белгілеу бастапқы реперден екі нивелирдің және ілінген компарирленген рулетканың көмегімен беріледі. Биіктікті беру қатесі 1 см аспауы тиіс. Уақытша реперден жобалық белгіге сақинаның бүйірлері орнатылады.
Терең қазаншұңқырлардың түбіне 1-2 см дәлдікпен белгіні Теодолит көмегімен беруге болады, онда тік шеңбердің нөлі (МО) алдын ала анықталған, осы тәртіппен (2.10-сурет)):
- теодолитті қазаншұңқыр жиегіне, ал бастапқы және жұмыс реперінде-рейкаға орнатады.;
- тік шеңберді негізгі жағдайға келтіреді (тік шеңбер бойынша есептеулер 90° - ден кем және оң болуы тиіс, егер көру құбырының объективі көтеріңкі);
- МО тік шеңберіне орнатады (көру құбырының визирлік осі көлденең қалпын алады) және бастапқы реперде орнатылған рейка бойынша орта жіппен санауды алады.;
- көру құбырын жұмыс реперінде орнатылған рейкаға бағыттайды, DQ нитялық қашықтық өлшегіші бойынша көлбеу қашықтықты анықтайды, одан кейін V рейканың ыңғайлы бөлінуіне орташа жіп орнатады (әдетте 1 м еселік) және ВК тік шеңбері бойынша санауды алады, ол.;
- визирлік осьтің көлбеу бұрышын есептейді v = ВКм-МО, және МО
кішкентай есептерде өз белгісімен алынады;
- визирлік осьтің he ұшының оның басталуынан асып кетуін есептейді:
, (2.3)
және hb 0;
- жұмыс реперінің белгісін мына формула бойынша есептейді
hвр=Нисх+Зисх-V + hb (2.4)
HB қайда, өз белгісімен алынады;
- теодолит биіктігін өзгерту немесе рейкадағы V бағыттау арқылы жұмыс реперінің белгісін екінші рет анықтайды.
Сурет 2.10-теодолитпен қазаншұңқыр түбіне биіктікті беру схемасы
Қазаншұңқырлардың еңістерін тазалау оның сыртқы контуры бойынша орнатылған арнайы дайындалған еңістердің көмегімен орындалады (2.9 сурет). Еңіс тікбұрышты үшбұрыш болып табылады, оның катеттері 1 (H биіктігі) к т (көлденең төсемдер d) қатысты, ал гипотенуза жобалық еңісті көрсетеді.
Қазаншұңқырлардың орындаушылық түсірілімі негізгі осьтерден орындалады, оны түпкілікті тазартқаннан кейін қазаншұңқырлардың түбіне апарады. Бұл үшін сыртқы және ішкі контурлар құрылыстың негізгі осіне байланыстырады, сондай-ақ 3-5 м жағы бар квадрат бойынша түбін нивелирлеуді орындайды. Сызбада: қазаншұңқыр контурынан (төменгі және жоғарғы) құрылыстың негізгі осіне дейінгі арақашықтық; сыртқы контурдың үстіңгі бетінің топырақты қазу басталғанға дейінгі белгілері; қазаншұңқыр түбінің атқарушы белгілері мен жобалық белгілері көрсетіледі. Атқарушылық белгілердің ауытқуы 2-3 см-ден аспауы тиіс.
Қазаншұңқырларды орнату кезіндегі геодезиялық өлшеу кемшілігі мыналардан аспауы тиіс: сызықтық - 3 см; бұрыштық -- 30"; биіктік -- 1 см; жұмыс көлемін анықтау -- 5%.
Өзін өзі бақылауға арналған сұрақтар:
1. Құрылыс конструкцияларын монтаждауды не көздейді?
2. Мұнара крандары қандай?
3. Жобалау жағдайына құрама элементтерді орнатудың дәлдігін қамтамасыз ететін тәсілдерге байланысты қандай әдіс қолданылады?
4. Жинақталатын элементтердің ірілендірілу дәрежесіне байланысты монтаждың қандай түрлері бар?
Дәріс 3 - құрылыс-монтаждық және геодезиялық жұмыстар өндірісінің дәлдігін есептеу. Геометриялық параметрлердің дәлдігін бақылау
Құрастырмалы құрылыстағы конструкцияның жағдайына үш тәуелсіз фактор әсер етеді, олар т оның жиынтық қателігі анықталады: конструкцияны дайындау ми дәлдігі; мг дәлдігі, бөлу геодезиялық жұмыстар, құрылыс-монтаж жұмыстарының мм дәлдігі, яғни
m[2]=mи[2] + mг[2] + mм2 (3.1)
Құрастырмалы конструкциялардың геометриялық параметрлерін бақылау кезінде рұқсат етілген орташа квадраттық қателік осы параметр үшін рұқсат етілген ауытқудың 0,15 шамасынан аспауы тиіс.
Ғимараттар мен құрылыстарды салу процесі сондай-ақ бақылау геодезиялық өлшеулермен сүйемелденеді. Құрылыс параметрлерінің дәлдігін геодезиялық бақылау конструкциялардың жоспардағы нақты жағдайын, биіктігі бойынша және уақытша бекіту сатысында да, сондай-ақ олар түпкілікті бекітілгеннен кейін де тігінен де айқындаудан тұрады.
Құрылыс элементтерін дайындау дәлдігі, геодезиялық бөлу және құрылыс жұмыстарының дәлдігі бес негізгі көрсеткіштерді бақылау көзделетін мемлекеттік стандарттармен нормаланады.
Орнатылған элементті тіреудің ұзындығын теңсіздік.
Элементтің төменгі жағын орнату кезінде бағдарлардың орналастырылмауы. Мысалы, Құрама колонналарды бір-біріне орнатқан кезде, бұған дейін орнатылған жоғарғы жағы бар құрастырылатын колонналардың төменгі жағын ығыстырмау қателігі болады.
Сыртқы қабырға панельдері мен құрама конструкциялардың арасындағы жіктердің герметикалығы. Тігіс өлшеміндегі жобадан ауытқуға 10 мм артық емес рұқсат етіледі.
Монтаждалатын элементтердің беттерінің сәйкес келмеуі. Мысалы, жабу панелдері бірдей белгі болуы тиіс, яғни олардың беттері сәйкес келуі тиіс.
(Қабырғалар, бағаналар, қоршаулар және т.б.).
Оларға сондай-ақ құрылыстағы геометриялық дәлдік жүйесі жатады және мынадай ережелерді қамтиды: құрылыс-монтаж жұмыстарының дәлдігін есептеу; құрылыс элементтерінің (конструкциялардың, бұйымдардың және т.б.) геометриялық параметрлерінің дәлдігін бақылау; құрылыс процесінде бөлу жұмыстарын орындаудың дәлдігін бақылау.
Монтаждауға жеткізілетін бұйымдарды дайындау дәлдігін бақылау шағын көлемді іріктемелермен жүзеге асырылады.
Геодезиялық құрылыстардың (осьтердің, белгілердің, бағдарлардың және т.б.) дәлдігін бақылау кезінде 5-10 өлшеу орындалады.
Монтаждың дәлдігін бақылау кезінде кемінде 240 өлшеу орындалады.
Олардың көтергіш және қоршау қабілеті, сондай-ақ жұмыстың кейінгі кезеңдерінде монтаждың (төсеудің) дәлдігі байланысты элементтердің, тораптар мен конструкциялардың дәлдігін ғана бақылау қажет.
Бақылау өлшемінің орташа квадраттық қателігі т және бақыланатын параметрдің рұқсат етілген ауытқуы келесі тәуелділікте болады:
m = 2σ ( 3.2)
Бұл ретте өлшеу құралдарының есептеу құрылғысының шкаласын ең аз бөлу бағасы бақыланатын параметрдің рұқсат етуінен 0,1 құрауы тиіс.
Құрылысты жобалау жағдайына орнату кезінде бақылау өлшемдерінің геометриялық негізі ғимараттың (құрылыстың) бөлу желісінің белгілері, бөлу осьтері және оларға параллель желілер, конструкциялардың бүйірлік қырларындағы орнату тәуекелдері, реперлер, маркалар, маяктар болып табылады.
Жоспарлы геодезиялық бақылаумен бөлу осьтеріне немесе оларға параллель сызықтарға қатысты бойлық және көлденең осьтердің немесе конструкциялардың қырларының нақты жағдайы тексеріледі.
Биіктікті геодезиялық бақылаумен тігінен немесе көлбеу сызыққа қатысты құрастырылатын конструкциялардың жағдайы тексеріледі.
Жоспардағы элементтердің, тораптардың және конструкциялардың нақты жағдайы, биіктігі бойынша, олардың тігінен, біліктігі, көлденеңінен, еңістігі, жазықтықтардың біріктірілуі, тігістердің, саңылаулардың немесе кемерлердің өлшемдері, салынатын элементтердің, саңылаулардың, қуыстардың немесе штрабтардың орналасуы құрылыс немесе арнайы ұйымның геодезиялық қызметінің барлық кезеңдерінде анықталуы тиіс.
Бақылау кезінде өлшенген шамаларды жобалық өлшемдермен және белгілермен, ал есептелген ауытқулар - ҚНжЕ және жобаларда орнатылған рұқсатнама шамаларымен салыстырады.
Жоспардағы ғимараттар мен құрылыстар конструкцияларының жағдайын геодезиялық бақылау, әдетте, осьтер арасындағы қашықтықты тікелей өлшеумен, орнату немесе монтаждау тәуекелдерімен, сондай-ақ эталондалған өлшеу аспаптарының немесе арнайы шаблондардың көмегімен құрастырылатын бөлшектердің қырларымен (жазықтықтарымен) орындалады.
Жер жұмыстарын жүргізудің дәлдігін бақылау жоспарда және биіктігі бойынша орындалады. Жоспардағы бақылау көлемі салынып жатқан құрылысты бөлу кезінде шығарылатын нүктелер санының кемінде 10% - ын құрайды (картограмма шаршыларының шыңдары, қазаншұңқырлардың габариттері, траншеялардың бұрылу бұрыштары және т.б.).
Қолмен тазаланған іргетастар астындағы жер негіздерін бақылау кезінде тұтас өлшеуді орындайды. Биіктік ереже нүктелерін анықтайды геометриялық немесе тригонометрическим нивелированием.
Іргетастар құрылысының дәлдігін бақылау жоспарлы және биік жағдайларда орындалады. Жоспарда осьтер (іргетастар) арасындағы қашықтықты, көтергіш қабырғалардың қиылысу орнын, салынатын бөлшектер мен анкерлік болттардың негіздерін (орнатылған Іргетастардың жалпы көлемінің 5%) тексереді. Тексеруді бұрын шығарылған бағдарлардан іргетастардың геометриялық осіне дейінгі қашықтықты өлшеумен және жобалық мәндерден жіберілген ауытқуларды есептеумен орындайды. Биіктігі бойынша тексерілетін учаскенің 100 м2 бір белгісін бақылайды.
Ғимараттардың немесе құрылыстардың жер үсті бөлігін монтаждау дәлдігін бақылау жоспарда және биіктігі бойынша орындалады. Жоспарда монтаждалған элементтер арасындағы қашықтықты өлшейді және осьтер арасындағы байланыстырулар мен қашықтықтарды пайдалана отырып, олардың жобалық қалпынан рұқсат етілген ауытқуларды есептейді.
Биіктігі 3 м дейінгі бағаналардың тігінен тіктеуішпен анықталады, ал үлкен биіктіктерде дәл теодолиттер немесе лазерлік аспаптар қолданылады. Бағаналарды салыстырып тексеру кезінде мыналарды анықтайды: бағананың бөлу осьтеріне қатысты төменгі қимадағы ығысуы; баған осьтерінің тігінен ауытқуы; бағаналардың биік орналасуы. Жоғары емес бағаналардың консольдерін нивелирлеу үшін (5-6 м дейін) рейкамен сенімді бекітілген бұрыштар қолданылады.
Колонналардың тігділігін сызықта орнатылған теодолит, колонналардың осіне параллель және әрбір колонналардың төменгі және жоғарғы тәуекелдеріне көлденең қойылатын жеңіл рейканың көмегімен бүйірлік нивелирлеумен айқындаған жөн. Бүйірлік нивелирлеу нәтижелері бойынша бағаналардың төменгі бөлігінің қатардың осінен ығысу шамаларын (көлденең рейка бойынша Төменгі санаудың айырмасы және бөлу осінен теодолиттің ығысу шамасының айырмасы ретінде) және бағананың басы тік саннан ауытқу шамасын (көлденең рейка бойынша Төменгі және жоғарғы санаулардың айырмасы ретінде) есептейді.
Монтаждық Горизонт элементтерінің (аражабындар панельдерінің, сыртқы және ішкі панельдердің жоғарғы шеттерінің, баспалдақ алаңдарының, лифт шахталарының) биік орналасуын геометриялық нивелирлеумен анықтайды.
Монтаждық горизонтта келесі элементтерді орнату үшін барлық тірек алаңшаларын нивеляциялайды. Рейканы жабынды панельдерінің төрт бұрышына, сыртқы панельдердің шығыңқышына, лифт шахталарының көлемді элементтерінің жоғарғы шетіне орнатады. Монтаждау горизонты элементтерінің нүктелерін нивелирлеу орташа квадраттық қателігі 2 мм-ден аспайтын жұмыс реперлерінен орындалады.
Лифт шахталарының орналасқан жері монтаждық күріштерден немесе бөлу осьтерінен өлшеумен анықталады. Шахтаның құрылысы барысында оның ішкі өлшемдері мен оқпанның тігінен бақыланады. Диагональ өлшемдері Болат рулеткамен тексеріледі, тігінен - тіктеу, оптикалық орталау немесе тігінен жобаланатын лазерлік аспаптар арқылы тексеріледі.
Ілмектеу және төсеніш астындағы фермалардың белдіктерінің тік сызықтығы тірек тораптары арасындағы баудың немесе сымдардың тартылуын, ал фермалардың жазықтығының тік сызықтығын -- тіктеуішпен бақылайды.
Кірпіш және блокты ғимараттарды тұрғызу кезінде қабырғалардың тігінен екі қабат шегінде тіктеуішпен бақыланады,ал жоғары қабырғаларда блокта тіктеуіш қолданылады. Тіктеуіш жіптен перпендикулярлармен қабырғаға дейінгі қашықтықты неғұрлым тән нүктелерде немесе тең аралықтар арқылы анықтайды. Бұл қашықтықтардың тұрақтылығы қабырғаның тігінен көрсетеді.
Қалама қатарының көлденеңдігі кірпіш немесе блоктың және ерітінді тігісінің қалыңдығына белгіленген тәртіптермен бақыланады. Реттік жолдар арасында қалама сызығын көрсететін бау тартылады.
Қабаттың және қалаудың бұрыштарының тігінен, оның қатарларының көлденеңінен қалаудың 1 м биіктігіне кемінде екі рет тексеріледі.
Әрбір қабаттың қалануы аяқталғаннан кейін 5-6 м кейін геометриялық нивелирлеумен оның горизонтының жобалық деңгейіне сәйкестігін тексереді.
Салынып жатқан кірпіш қабырғаларының қалыңдығын тиісті өлшемдегі ойығы бар рейка-шаблонмен бақылайды.
Қабырғалардың жоспарлы орналасуын бақылау олардың бойлық және көлденең бөлу осьтерінен өлшеумен орындалады.
Инженерлік құрылыс жеке өзара байланысты құрылыс конструкциялары мен бөлшектерден тұрады, олардың жобалық өлшемдері жұмыс сызбаларында көрсетіледі. Бұл өлшемдер Өзара тәуелді болып табылады, өйткені олардың кез келгенінің өзгеруі басқа өлшемдерге әсер етеді. Тұйықталған контурды құрайтын құрылыстың жекелеген бөліктерінің өзара байланысты өлшемдерінің (сызықтық, бұрыштық немесе сол және басқа да бірге) жиынтығы өлшемдік тізбек деп аталады (3.1 сурет).
Әрбір өлшем өлшемді тізбектің буыны деп аталады. Өлшемдік тізбекте міндетті түрде бір нәтижелі буын (бастапқы немесе тұйықтаушы) және бірнеше құрамдас буындар бар.
3.1 сурет-Өлшем тізбегі
Бастапқы буын деп аталады, оның өлшемі қатаң анықталған (берілген, бекітілген). Бастапқы буынның мөлшеріне әсер ететін құрамдас буындардың мөлшерлері бұл жағдайда есептеледі.
Өлшемдік тізбектегі тұйықтаушы звено болып табылады, оның өлшемі құрылыстың жекелеген тұйық контурын құрастыру кезінде берілмейтін, ал жекелеген звеноларды іске асыру нәтижесінде алынатын болады.
Өлшемдік тізбектегі бастапқы немесе тұйықтаушы буын контурда қысқа жолды (үстіңгі беттер, қырлары, қабырғалары, осьтері және т.б. конструкциялары арасында), ал буындар құраушы - ең ұзын, жанама, "айналмалы" жол құрайды.
Өлшемдердің арасындағы аналитикалық байланыс Өлшем тізбегінің теңдеуі деп аталады. Жалпы түрде өлшемдік тізбек теңдеуінің түрі бар:
L = f (l1, l2, l3, ... .. ln) (3.3)
мұнда L-тұйықтағыш звено, l1, l2,l3, ... . ln-құраушы звено.
Құрамдастар, буындар кездейсоқ шамалар -- векторлар ретінде қарастырылады және өлшемдік тізбектің теңдеуі бойынша ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ КеАҚ
Мұнай-газ факультеті
Геология және геофизика кафедрасы
ПӘННІҢ ОҚУ-ӘДІСТЕМЕЛІК КЕШЕНІ
(ПОӘК)
GOKSMR 3220 Құрылыс-монтаждау жұмыстарын геодезиялық қамту және бақылау пәні бойынша
Пәннің коды және толық атауы
5В071100-Геодезия және картография
(Коды мен атауы)
кадрларды даярлау бағыты білім алушыларына арналған
Атырау - 2020ж
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
САФИ ӨТЕБАЕВ АТЫНДАҒЫ АТЫРАУ МҰНАЙ ЖӘНЕ ГАЗ УНИВЕРСИТЕТІ КеАҚ
КЕЛІСУ ПАРАҒЫ
Атырау мұнай және газ университетінің оқу-әдістемелік кеңесі отырысында бекітілді
АтМГУ оқу-әдістемелік кеңесінің төрағасы,
Академиялық сұрақтар жөніндегі проректоры
№___ хаттамасы
____________ ___________________
(қолы) (аты-жөні, атағы, дәрежесі)
_____ _____________20___ж.
Құрылыс-монтаждау жұмыстарын геодезиялық қамту және бақылау пәні бойынша пәнінің оқу-әдістемелік кешені ___ __________ 20____ жылғы №____ хаттамамен факультет кеңесінде бекітілген таңдау компоненті бойынша оқу бағдарламасы негізінде жасақталды.
Келісілді:
ЖББжЖООБББ басшысы м.а. _____________ т.ғ.к. Зайдемова Ж.К.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
Мұнай-газ факультетінің Кеңесінде қарастырылды
Хаттама № _____ _____ _____________20___ж.
Мұнай-газ факультеті кеңесінің төрағасы м.а. _________ т.ғ.к. Ахметов Н.М.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
Геология және геофизика кафедра отырысында қарастырылды және ұйғарылды
Хаттама № _____ _____ _____________20___ж.
Кафедра меңгерушісі м.а. _________ г-м.ғ.к. Нурсултанова С.Н.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
Жасақтаған(дар): __________ доцент Ежирова А.У.,г-м.ғ.к. Законов А.Н.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
Рецензент: __________ г-м.ғ.к. Законов А.Н.
(қолы) аты-жөні, тегі (атағы, дәрежесі)
МАЗМҰНЫ
1.Пәннің оқу-әдістемелік қамтамасыз етілу картасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
2.Дәріс кешені ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .5
3.Тәжірибелік сабақтар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 106
4.Білім алушылардың өзіндік жұмысына арналған тапсырмалар және олардың орындалуы бойынша әдістемелік нұсқаулықтар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..135
5.Есептеу жұмыстарын жасақтау талаптары ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... .135
6.Оқу сабақтарын бағдарламалық және мультимедиялық сүйемелдеу тізімі ... ... ... ... ... ... ... . ... .135
1. Пәннің оқу-әдістемелік қамтамасыз етілу картасы
Библиография (авторы, атауы, орны, шыққан жылы, бет саны)
Баспа түрі
Ақпарат көзі
Бары (дана)
кітапханада
кафедрада
1. Оқулықтар, оқу құралдары, электрондық оқу баспалары
Негізгі әдебиеттер
1. Багратуни Г. В. Инженерлік геодезия Багратуни Г. В., Болгов И. Ф., Величко В. А. және т. б.; жалпы ред. Т. С. Закатова. - М.: Недра, 1969. - 399 с.
Электронды кітап
-
-
2. Березин Н.Г. Геодезиялық қамтамасыз ету және құрылыс автомобиль жолдары. - Томск: ТГАСУ, 1997. - 170 б.
электрондық оқу құралы
10
1
3. Букринский В. А. геодезия және маркшейдер ісі Негіздері: Оқу құралы. Үшін шетел студ. Букринский В. А., Орлов Г. В., Самошкин Е. М.;ред. В. А. Букринского. - М.: Недра, 1989. - 382
әдістемелік
10
1
4. ГОСТ 22268-76. КСР Одағының мемлекеттік стандарты. Геодезия. Терминдер мен анықтамалар. - Енгізу. 1981-06-15. - М.: Баспасы стандарттар, 1981. - 39 б.
әдістемелік
20
1
5. Инженерлік геодезия жоғары оқу орындарына арналған оқулық Клюшин Е. Б., Киселев М. И.,
Михелев Д. Ш., Фельдман, В. Д.; Под ред. Д. Ш. Михелева. - М.: Жоғары мектеп, 2001. - 464 б.
әдістемелік
25
1
Барлық данасы
65
4
Қосымша әдебиеттер
1.Болотов П. А. Практикум по основным геодезическим работам. - М.: Недра, 1979.
әдістемелік
25
1
2. Морозов В. П. Курс сфероидической геодезии.
әдістемелік
-
-
3.Машимов М. М. Уравнивание геодезических сетей. М.:С., 1975.
әдістемелік
-
-
Барлық данасы
25
1
Жалпы данасы
90
5
2. ДӘРІС КЕШЕНІ
№ 1 дәріс - Құрылыс монтажын геодезиялық қамтамасыз ету принциптері құралымдар мен технологиялық жабдықтар
Бұл сипаттамалардың үйлесуі машиналар мен қондырғылардың, сондай-ақ технологиялық жабдықтардың элементтері мен тораптарының жоспарлы және биік орналасуын анықтауға мүмкіндік береді.
Ғимараттардың салынуына қарай түпкілікті орнатылған конструкциялардың жоспарлы және биіктік жағдайын анықтау үшін орындалатын түсірілім деп аталатын геодезиялық жұмыстар кешенін орындайды.
Барлық құрылыстың беріктігі мен орнықтылығы дұрыс жағдайына байланысты ғимараттардың элементтері мен бөліктері атқарушылық түсірілуге жатады. Орындаушы түсіру кезінде қабылданған дәлдік бөлу жұмыстарының дәлдігінен төмен болмауы тиіс.
Жабдықтың геометриялық параметрлерінің сапасын және олардың кеңістіктегі орналасуын сипаттайтын ең көп таралған көрсеткіштер: тік; көлбеу; көлденең; параллельдік; перпендикулярлылық; ангулярлық; қисық сызықты; тік сызықты; соосность болып табылады.
Тіктік, бейімділік және көлденеңдік - горизонт сызығына немесе тік сызыққа қатысты анықталады.
Ангулярлық сызықтар мен жазықтықтардың өзара жағдайын анықтайды (екі немесе бірнеше сызықтар үшін). Егер оның 3 нүктесі берілген болса, бір түзуге жатпайтын және X, Y, Z координаттары бар жазықтықтар берілген болып саналады.
Қисық сызықты қисық радиусымен сипатталады. Тура сызықты жабдық элементтерінің қарастырылатын нүктелерін бір сызықта (осьте) қандай да бір жазықтықта (көлденең, көлбеу, тік) орналастырумен сипатталады.
Екі жазықтықта (көлденең және тік, көлбеу және тік, екі тік) бір мезгілде түзу сызықтың ерекше түрі болып табылады.
Көлденең, көлбеу және тік жабдық сызығының горизонталь сызығына немесе тік сызыққа қатысты орнын анықтайды. Көлденеңдігі бірдей биіктіктермен, ал вертикальдылығы - осы сызықтарға немесе осьтерге жататын екі нүктенің бірдей абциссалар мен ординаттарымен сипатталады. Көлбеу көлбеу мәнімен сипатталады, оның түзу сызығының әртүрлі бөліктеріндегі мәні бірдей болуы керек.
Сызықтың параллельдігі мен перпендикулярлығы бір жазықтықта(көлденең, көлбеу немесе тік) жатқан екі түзудің өзара жағдайын анықтайды. Параллель сызықтар жалғасқан кезде қиылыспайды,ал перпендикуляр сызықтар тік бұрышпен қиылысады
Жазықтығы бір жазықтықтағы (көлденең, көлбеу немесе тік) Жабдық бөлшектерінің бетінің қандай да бір нүктелерінің отбасы тиістілігінің деңгейін сипаттайды. Егер оның үш өлшемді координаттары бір түзуде болмаса, жазықтық берілген болып саналады.
Жазықтықтың көлденең, көлбеу және тік осы жазықтыққа тиесілі түзу (осьтар) тұқымдас жағдайын сипаттайды: көлденең жазықтықта түзу нүктелерінің белгілері бірдей, көлбеу - параллель сызықтарда бірдей еңістер болады, ал тік жазықтықта - бірдей бағыттылық (бірдей Дирекция бұрышы).
Жазықтықтардың параллельдігі мен перпендикулярлығы олардың қандай да бір жазықтықпен қиылысу сызығының Дирекция бұрыштарының айырмашылығымен (көлденең, көлбеу немесе тіктелген) сипатталады, бұл ретте бірінші жағдайда бұл айырмашылық тең , ал екіншісінде-тең . Берілген геометриялық шарттардан сызықтың немесе конструкция жазықтығының ауытқуын сипаттау үшін "емес" қосымшасы бар сипаттаманың тиісті өрнегі қолданылады, мысалы, тіксыздық, жанжалсыздық, сәйкессіздік және т.б. ауытқу шамасы сызықтық немесе бұрыштық шамада анықталады.
Қисық сызықты жабдық элементі қимасының қисық радиусымен қандай да бір жазықтықпен (көлденең, көлбеу , тік) сипатталады. Жабдықтың қисық сызықты элементінің геометриясындағы ауытқуы әдетте қисық радиусының өзгеруімен немесе қалыпты радиусы бар қисықтан сызықтық ауытқумен көрінеді. Жабдықты монтаждау практикасында көлденең және тік жазықтықтарда орналасқан қисық сызықты элементтерді жиі қолданады. Бірақ күрделі беттерді жасау кезінде жазықтығы кеңістікте әртүрлі бағдарлануы мүмкін басқа да қималар қолданылады. Бір жазықтықта сызықтың қисық радиусымен және басқа жазықтықта (радиус жазықтығында) осы сызықтың нүктелерінің жазықтығымен анықталатын қисық сызықты дәлдік қисық кеңістіктік сипаттамасы болуы мүмкін.
Беттерді іске асыру сапасын сипаттау үшін математикалық берілген теориялық, нақты беттерді жақындату дәрежесін анықтайтын "бет" ұғымын қолданған жөн. Осы нүктедегі екі қалыпты қиманың қиылысу сызығының бойымен бағытталған нақты бет нүктесінің теориялық нүктеден сызықтық ауытқуы беттік емес деп аталады. Көбінесе беттің қисықтығы екі қалыпты қиманың радиустарымен сипатталады. Ғимараттар мен жабдықтар элементтерінің түрлі нысандарын іске асыру кезінде рұқсат етілген ауытқулар МЕМСТ-та, ҚНжЕ-де, техникалық шарттар мен жұмыс сызбаларында беріледі.
Геометриялық параметрлердің сипаттамаларының ең көп саны жабдық элементтерінің сызықтары мен жазықтықтарына келеді. Желі жағдайының жалпыланған сипаттамалары оның нүктелерінің дәлдігі, еңістігі (еңістігі), ал жазықтықтың жағдайы үшін - жазықтығы мен еңістігі (еңістігі) болып табылады. Сызықтар мен жазықтықтардың өзара орналасуы ангулярлықпен - олардың арасындағы бұрышпен, атап айтқанда - олардың параллельдігі кезінде және - олардың перпендикулярлығы кезінде сипатталады. Қисық сызықты жазық және кеңістіктік конструктивтік элементтерге тән.
Өзін өзі бақылауға арналған сұрақтар:
1. Монтаждық жұмыстарды геодезиялық қамтамасыз етудің дәлдігіне қойылатын талаптар немен айқындалады?
2. Жалпы орта квадраттық қателерді қалай сипаттауға болады?
3. Конструкцияларда және жабдықтарда геометриялық және технологиялық осьтерді таңбалау қалай жүргізіледі?
4. Қолданылатын өлшеу тәсілдері неге сәйкес келуі керек?
№ 2 дәріс-Ғимараттар мен құрылыстарды монтаждау әдістері. Геодезиялық жұмыстардың дәлдігі. Құрылыстағы рұқсатнамалар
Ғимарат-адам қызметінің түрлі түрлеріне (тұрғын үйлер, дүкендер, зауыттық корпустар және т.б.) арналған ішкі кеңістігі бар жер үсті құрылысы.
Техникалық міндеттерді орындауға арналған ғимараттарға жатпайтын барлық құрылыстар (жер үсті, жер асты, су үсті, су асты) инженерлік құрылыстар деп аталады (жолдар, көпірлер, бөгеттер, метро және т.б.).
Ғимараттың құрылымы оның өзара байланысты құрылымдық элементтерін анықтайды: іргетастар, қабырғалар, жабындар, жеке тіректер (бағаналар, бағаналар), сатылар, қалқалар, терезелер, есіктер, шатырлар, ілмекті фермалар.
Конструкциялық элементтерден тұратын бөлшектер құрылыс бұйымдары деп аталады (плиталар, панельдер, алаңдар, баспалдақ марштары және т.б.).
Іргетас-ғимараттан түсетін жүктемені қабылдайтын және топыраққа (негізге) беретін жер деңгейінен төмен құрылым. Ғимараттың жер үсті бөліктері орналасқан іргетастың жоғарғы бөлігі кесік деп аталады, ал оның негізіне сүйенетін төменгі жазықтығы - іргетастың табаны деп аталады. Құрылымдық схема бойынша 2.1 суретте көрсетілген келесі іргетастар ажыратылады:
- қабырғалардың барлық ұзындығы бойынша және баған қатарларының астында тұтас таспа орналасқан таспалы;
- жеке тұрған тіректер үшін, ал кейде қабырғалар үшін бағаналы;
- тұтас, ғимараттың барлық алаңы немесе оның бөлігі астында тұтас плитаны білдіретін;
- жеке қадалардан (топыраққа батырылатын өзектер) тұратын, беті ростверк деп аталатын плитамен біріктірілген қадалар.
Іргетастарды дайындау тәсілі бойынша бірыңғай блок болып табылатын монолитті және жеке блоктардан тұратын құрамалы болады.
Қабырғалар-сыртқы ортаның әсерінен және бір-бірінен үй-жайлардың тік қоршаулары.
Жабындар-ғимаратты қабаттарға бөлетін конструкциялар.
Жеке тіректер (бағаналар мен бағаналар) ғимараттың жабындарын және басқа да элементтерін ұстап тұрады және олардан түсетін жүктемені іргетастарға береді.
Баспалдақтар қабаттар арасындағы қатынас үшін қызмет етеді.
Ішкі қабырғалар.
Терезелер үй-жайларды табиғи жарықтандыруға және желдетуге арналған.
2.1-сурет-Іргетастардың конструктивтік схемалары
Есіктер Үй-жайлар арасында хабарлау үшін қызмет етеді. Шатыр-ғимараттың атмосфералық жауын-шашыннан, желден және күн радиациясынан жоғарғы қоршауы. Стропильді фермалар-шатырдың жабыны орналасқан конструкциялар. Конструкция салмақ түсетін болып бөлінеді, олар сонымен қатар, электр энергиясын өндіру үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру үшін электр энергиясын өндіру және тарату үшін электр энергиясын өндіру үшін электр энергиясын өндіру және.
Едендері бір деңгейде болатын үй-жай қабат құрайды. Қабаттылығы бойынша келесі ғимараттар бөлінеді: аз қабатты (3 қабатқа дейін); көп қабатты (4-9 қабат); жоғары қабатты (10 және одан да көп қабат). Құрылымдық схема бойынша келесі ғимараттар ажыратылады (2.2 сурет)): тірек элементтері болып табылатын қаңқасыз қабырғалар; қаңқаларды құрайтын тірек элементтері (ғимараттың қаңқасы) бағаналар (тік тіректер) және олардың арасындағы көлденең байланыстар болып табылатын қаңқалар: ригельдер мен қашаулар. Ригель (нем . rigel - поперечина) - балка, ол укладывается арналған консольдер (франц. бағаналардың бойлық қатарының шығыңқы бөлігі, көлденең қатардың бағаналарын қосатын айдауыл - Арқалық; сыртқы қабырғалар және ригельдері бар ішкі бағаналар көтергіш элементтер болып табылатын құрамдастырылған.
2.2-сурет - Ғимараттардың конструктивтік схемалары.
Құрылыс жұмыстарын орындау әдістері бойынша келесі ғимараттар бөлінеді: кірпіштер мен блоктардан тұрғызылатын кірпіш (блоктық); зауытта дайындалған ірі өлшемді жазық элементтерден (панельдерден) тұрғызылатын ірі панельді; зауыттық толық дайындықтағы көлемді блоктардан (бөлмелер, санитарлық тораптар және т.б.) тұрғызылатын көлемдік-блокты; арасы құйылатын ғимараттың сыртқы және ішкі контуры бойынша екі жұқа қабырғалар түріндегі уақытша құрылысты білдіретін, қалыптың көмегімен бірыңғай құрылыс ретінде тұрғызылатын монолитті. бетон; зауытта алдын ала дайындалатын құрылымдардан (бағаналар, ригельдер, аражабындар және т. б.) жиналатын жиналмалы; жиналмалы-монолитті, жекелеген конструкциялары (мысалы, сыртқы қабырғалар) монолитті тұрғызылады.
Конфигурация бойынша келесі ғимараттар ажыратылады: бір секциялы (бір кіреберіс); ұзартылған (екі секциядан артық); күрделі конфигурациялы (дөңгелек, секциялары ығыстырылған, бұрылысты және т.б.).
Көп қабатты ғимараттардың құрама элементтерінің жағдайына қойылатын негізгі талаптардың бірі құрама көтергіш конструкциялардың барлық қабаттарда тігінен сәйкес келуі болып табылады. Бұл элементтердің түйіспелері жүктемелерге аса сезімтал, бұл оларды орнату кезінде ерекше дәлдікті талап етеді.
Тағы бір маңызды талап ғимараттың жиналуын қамтамасыз ету болып табылады. Монтаждау Барлық бөлшектер (немесе олардың көпшілігі) алдын ала қиыстырмай немесе өңдеусіз қажетті дәлдікпен жобалық күйге орнатылатындай етіп орындалуы тиіс.
Құрылыстың құрама әдісі әртүрлі ғимараттарды салу кезінде ең көп таралған болып табылады. Ғимараттар мақсаты бойынша азаматтық, өнеркәсіптік және ауылшаруашылық болып бөлінеді.
Азаматтық болып адамдардың тұрмыстық және қоғамдық қажеттіліктеріне қызмет көрсетуге арналған ғимараттар жатады. Азаматтық ғимараттар тұрғын үйлерге (тұрғын үйлерге, қонақүйлерге, жатақханаларға) және қоғамдық (әкімшілік, сауда, оқу, Спорт және т.б.) болып бөлінеді.
Азаматтық ғимараты (сурет 2.3) тұрады мынадай негізгі өзара байланысты конструктивтік элементтерін: іргетастар, қабырғалар, жабындар, жекелеген бағаналар (колонналар), баспалдақтар, терезелер, есіктер, қалқалар, шатырлар.
2.3 сурет-азаматтық ғимарат
Өндіріс пен көлік қажеттіліктеріне қызмет көрсетуге арналған ғимараттар (зауыттық және фабрикалық корпустар, электр станциялары, қоймалар, депо және т.б.) өнеркәсіпке жатады. Олар көбінесе каркасты және көтергіш-көліктік көпірлі крандар болып табылады, олар кран астындағы арқалықтарға төселген рельстер бойынша қозғалады. Кран астындағы арқалықтар колонналардың консоліне тіреледі және де ғимарат қаңқасының бойлық элементтері ретінде қызмет етеді. Кран жолы (рельстер) кран асты арқалықтарына бұрандамалармен, ілмектермен және арнайы ілмектермен бекітіледі. Колонналардың шеткі қатарларында қабырға панельдері нығайтылады.
Өнеркәсіптік ғимараттар бір қабатты, көп қабатты, бір пролетті және көп пролетті болады.
Бір қабатты өнеркәсіптік ғимараттың қаңқасы (2.4 сурет) келесі негізгі құрылымдық элементтерден тұрады: бағаналар іргетастары, іргетас арқалықтар, бағаналар, кран асты арқалықтар, ілмектеу және төсеніш астындағы фермалар.
Колонналарды ғимараттың негізгі (бөлу) осьтерінің бойына -- бойлық және көлденең орналастырады. Бойлық осьтер арасындағы қашықтық аралық деп аталады, көлденең - баған қадамы.
Ауыл шаруашылығының қажеттіліктеріне қызмет көрсетуге арналған ғимараттар (жануарлар мен құстарды ұстауға арналған ғимараттар, жылыжайлар, қойма жайлары және т. б.) ауыл шаруашылығы деп аталады.)
Құрылыс өндірісінің барлық кезеңдерінде (іздестіру, жобалау, құрылыс-монтаж жұмыстары) әртүрлі міндеттерін шешу олардың геодезиялық қамтамасыз етілуіне сәйкес болуы мүмкін, оның негізі геодезиялық желілер (жоспарлы және биік) болып табылады.
Құрылыс өндірісіндегі геодезиялық желілер екі түрге бөлінеді: құрылыс алаңының топографиялық түсірілімінің геодезиялық негіздемесінің желісі және геодезиялық құрылыс желілері.
2.4 сурет. - Бір қабатты Өнеркәсіптік ғимарат
Геодезиялық негіздеменің желілері инженерлік-геодезиялық іздестіру сатысында құрылады, соның нәтижесінде инженерлік құрылыстарды жобалау үшін пайдаланылатын болашақ құрылыс алаңының топографиялық жоспарын алады.
Геодезиялық құрылыс желілері жобаларды жергілікті жерге шығару үшін, құрылыс-монтаждау жұмыстарын қамтамасыз ету және құрылыстарды (бөлу желілері деп аталатын) салуды бақылау үшін, сондай-ақ оларды салу және пайдалану кезеңінде құрылыстардың жағдайын бақылау үшін құрылады.
Сонымен қатар, әр ғимарат үшін бөлек (жергілікті) бөлу желілері салынады: сыртқы және ішкі (2.5 сурет).
Желінің өлшемі, пішіні және дәлдігі құрылыстың ерекшеліктеріне және монтаждың дәлдігіне қойылатын талаптарға байланысты таңдалады.
Құрылыстың жер асты бөлігінің құрылысы аяқталғаннан кейін оның сыртқы желісі негізінде ішкі желі құрылады.
Ішкі желі алғаш рет салынған жазықтық бастапқы көкжиек деп аталады. Бұл жертөледің (шахтаның) едені немесе бірінші қабаттың едені (жер асты бөлігі мен бірінші қабаттың арасындағы жабын) болуы мүмкін.
Ішкі бөлу желісінің пункттері бірінші қабаттың (немесе жертөленің) жоспары бойынша олардың сақталуын және басқа қабаттарға (монтаждық қабаттарға) беру мүмкіндігін ескере отырып белгіленеді. Пункттерді бекіту ғимарат конструкцияларында металл пластиналарда арнайы белгілермен, керндермен, дюбельдермен және т.б. жуылмайтын бояумен міндетті түрде жазумен орындалады.
Сурет 2.5-ғимараттың ішкі және сыртқы желілері: а) тікбұрышты формадағы; б) секциялары ығысқан; в) шаршы формадағы; г) дөңгелек формадағы
Монтаждық қабаттарға, яғни бірінші, екінші, үшінші және т.б. қабаттарға бөлу желісінің пункттері бастапқы қабаттан тіктеу сызықтары бойынша тасымалданады. Жобалау желілердің барлық қабаттардағы бірыңғай бағдарлануы және аттас пункттер бір тіктеу сызығында болатындай болуы тиіс. Қозғалыстар мен бұрылыстар кезінде монтаждық жұмыстар қиындайды; бұдан басқа, конструкцияларда бір жақты бағытталған күштер пайда болады, бұл құрылыстың беріктігін едәуір төмендетеді. Биік ғимараттарды салу кезінде мұндай ығысулар әсіресе қауіпті.
Монтаждық горизонттарға пункттерді жобалау келесі аспаптардың көмегімен орындалуы мүмкін: бес қабатқа дейінгі ғимараттар үшін сыртқы желі пунктерінен теодолитпен, ал үлкен биіктіктегі ғимараттар үшін ішкі желі пунктерінен тігінен жобалаудың арнайы аспаптарымен. Бастапқы пункттерді тігінен жобалау дәлдігіне қойылатын талаптар 2.1-кестеде келтірілген.
2.1-кесте. Тік жобалау дәлдігі
Биіктік жобалау, м
15 (5қабатқа дейін.)
15-60
(5-15 этаж.)
60 -100 (15 қабаттан
жоғары.)
100 ден жоғары
Ср. кв. қателігі тік жобалау, мм
2
2,5
3
4
Аспап түрі
Т30
Т5,Т2
PZL, ЦО-1, Зенит ОЦП, ПОВП
Алынған пункттерді жобалаудың жағдайы алынған желідегі бұрыштар мен желілерді өлшеумен бақыланады, олардың мәндері бастапқы мәндермен салыстырылады. Жер асты инженерлік желілерін салу үшін бөлу желісі трасса бойындағы теодолитті жүріс түрінде құрылады.
Құрылыс алаңының биіктік бөлу желісі геодезиялық негіздеменің биіктік желісінің пункттеріне немесе мемлекеттік реперлерге сүйенетін жекелеген нивелирлік жүрістерді салу арқылы құрылады. Бөлу биіктік желісінің пункттері салынып жатқан құрылыстарға тікелей жақын жерде бекітіледі және құрылыстың сыртқы бөлу нүктесінің жоспарлы пункттерімен жиі біріктіріледі, соның нәтижесінде құрылыс реперлерінің желісі құрылады. Бөлу желісіндегі асуды IV сыныпты нивелирлеумен анықтайды.
Реперлердің саны және олардың объектіде орналасуы нивелирдің бір қондырғысынан ғимараттарға Белгі беруді қамтамасыз етуі тиіс.
Бөлу биіктік желісі құрылыс торы болған кезде оның жоспарлы пункттері болып табылады, олар бойынша тиісті дәлдікке сәйкес геометриялық нивелирлеу жолдары салынады (әдетте III немесе IV сынып).
Ішкі биіктік желі пункттері (реперлер мен маркалар) бастапқы горизонттың (іргетастың немесе бірінші қабаттың) конструкцияларында бекітіледі. Бастапқы биіктік желі пункттерінің саны үштен кем болмауы тиіс. Бастапқы горизонттың ішкі биіктік желісі пункттеріне белгілерді беруді сыртқы биіктік желісінің реперлерінен орындайды. Бастапқы горизонттың биіктік желісі пункттерінің белгілері екі жүйеде есептеледі: мемлекеттік және ғимараттың шартты жүйесінде (осы ғимараттың бірінші қабатының еденінің деңгейі қабылданатын құрылыс нөлінен). Ішкі биіктік желісін құрудың дәлдігі сыртқы биіктік желісін құру кезіндегі сияқты болуы тиіс.
Үлкен биіктіктегі монтаждық горизонттарға және терең қазаншұңқырлардың түбіне тиісті горизонттарда орнатылған екі нивелир және біреуі бастапқы горизонттың реперінде, ал екіншісі анықталған реперде (2.6 сурет) тік ілінген рулетканың көмегімен бастапқы горизонттан белгілерді беру орынды.
2.6 сурет-қазаншұңқыр түбіне белгіні беру сұлбасы
Әрбір монтаждық горизонттың биіктік бөлу желісі кем дегенде екі репер болуы тиіс, олардың белгілері бастапқы горизонттың кем дегенде екі реперінен нивелирлік жүріспен анықталады. Жоғары қабаттарға нивелирлік жүрістерді баспалдақ маршымен, ал қазаншұңқырларға -- көлікке арналған (пандустарға) сырғымалар бойынша төсейді.
Инженерлік құрылыстың геометриялық негізі бөлу осьтері мен монтаждық көкжиектер болып табылады, оларға қатысты жобада оның бөліктері мен жеке конструкцияларының өлшемдері беріледі. Өнеркәсіптік және азаматтық құрылыстарды салу кезінде сыртқы қабырғалардың осьтері бастапқы осьтер болып табылады, яғни негізгі (габаритті) осьтер. Желілік құрылыстарды (жолдарды, құбырларды және т.б.) салу кезінде мұндай осьтер бойлық осьтер, яғни басты осьтер немесе трасса, ал жекелеген немесе арнайы құрылыстарды (мұнаралар, құбырлар және т. б.) салу кезінде - симметрия осі (сондай-ақ басты осьтер) болып табылады.
Бастапқы (басты және негізгі) осьтер геодезиялық негіз пункттерінен нақты шығарылады, ал монтаждық горизонттарды шығару үшін дәлдікке сәйкес биіктік негізді (желі) жасайды.
Жобалардағы монтаждық горизонттардың белгілері шартты жазықтықтан - бірінші қабаттың (құрылыс нөлі) таза еденінің деңгейінен: плюс жоғары белгісімен және минус төмен белгісімен қойылады. Әрбір құрылыс үшін құрылыс нөл нақты белгіге ие. Өнеркәсіптік алаңдарда және ірі азаматтық құрылыс объектілерінде бастапқы осьтерді бөлу құрылыс тор пункттерінен тікбұрышты координаттар тәсілімен орындалады. Ол үшін Дх абсциссасының және құрылыстың негізгі контурының шығарылатын нүктелерінің Δy ординатының және құрылыс торының жақын бекеттерінің айырымын анықтайды. Дх және Δy есептелген кесінділерін тордың жағына салады.
Мысал. 2.7 сурет А1 нүктесі үшін координаталар айырмасы: Дх = 692,00-600,00 = 92,00 м; Δy = 476,00 - 400,00 = 76,00 М.
Содан кейін теодолитті табылған нүктеге ауыстырады, түзу бұрыш салады және алынған бағыт бойынша 92,00 м кесіндіні қояды, оның соңғы нүктесі А1 ізделінетін нүктесі болып табылады.
Сурет 2.7-тікбұрышты координаталар тәсілімен бастапқы осьтерді бөлу сұлбасы
Сол сияқты жергілікті жерде № 4, № 7 және № 8 тармақтардан құрылыс контурының басқа нүктелерін табады. Ажыратуды бақылау үшін құрылыс контурының жақтарын, ал мүмкіндігінше оның диагоналін өлшейді және алынған нәтижелерді жобалық мәндермен салыстырады.
Негізгі бөлу жұмыстары осьтердің ең жақсы сақталуы қамтамасыз етілетін жерлерде жер жұмыстары шегінен тыс осьтердің жалғасуында орналасқан арнайы тұрақты белгілермен (табақшалармен) осьтерді бекітумен аяқталады (2.8 сурет).
Сурет 2.8-осьтерді бекіту сұлбасы: а) негізгі; б) басты және аралық; в) - дөңгелектердегі желілік құрылыстар
Басты осьтер құрылыстың әр жағынан екі белгіден төрт белгімен бекітіледі (2.8, Б сурет). Негізгі және аралық осьтер құрылыстың әр жағынан бір -- бірден екі белгімен бекітіледі (2.8 сурет, а, б).
Тұрақты белгілер ретінде арнайы темір-бетон құрылымдар, рельстер, құбырлар, арматура және т.б. кесінділер қолданылады.
Уақытша бекіту үшін ағаш қазықтар, металл қаңқалар және құбырларды кесу пайдаланылады.
Топырақ белгілерімен бірге тұрақты ғимараттар мен құрылыстарда осьтердің жалғасының түрлі-түсті бояулары қолданылады (2.8, а сурет).
Желілік құрылыстарды дөңгелектерде олардың басты нүктелерінде бекіту керек: СК басында), ортасында (СК), соңында (КК). Бұрыштың жоғарғы жағы бұрылу жағдайларына байланысты бірнеше тәсілдермен дөңгелектеудің сыртқы жағынан бекітіледі: осьтердің жалғауындағы екі белгіден; биссектрис бойынша немесе кез келген басқа бағыт бойынша екі белгіден (2.8, в сурет).
Одан әрі бөлу жұмыстарын қамтамасыз ету үшін негізгі осьтер ғимараттың ішіне көшіріледі. Ғимарат ішіндегі осьтер қарама-қарсы қабырғаларға металл пластиналарда Керн, арнайы белгілері бар қапсырмалармен бекітіледі. Ғимараттардың ішіндегі осьтер іргетастарға бетондалған немесе үстінен теодолит орнатылуы мүмкін белгілермен бекітіледі.
Ғимарат ішіне сондай-ақ ыңғайлы жерлерде сенімді белгілермен бекітілетін немесе жоспарлы белгілермен біріктірілетін биіктік репер-белгілер тасымалданады.
Егжей-тегжейлі бөлу жұмыстары Құрылыс-монтаждау жұмыстарының сатысына сәйкес жұмыс сызбалары бойынша орындалады: қазаншұңқыр мен траншеяларды Іргетастардың астына бөлу, құрылыстың іргетастары мен жертөле бөлігін монтаждау; инженерлік коммуникациялар желілерін төсеу; құрылыстың жерүсті бөлігін салу; Құрылыс құрылымдары мен жабдықтарын монтаждау.
Егжей-тегжейлі бөлу жұмыстарының дәлдігі ҚНжЕ-мен беріледі және төменде кестеде келтіріледі. 2.2.
2.2-кесте. Егжей-тегжейлі бөлу жұмыстарының дәлдігі
Егжей-тегжейлі жұмыстардың түрі
Ор. кв. қателігі
Жер құрылыстары, см:
- осьтер мен қастарды бөлу
- жобалық биіктіктерді шығару Бетон және темір-бетон құрылыстар, мм:
- Іргетастардың осьтері мен контурларын бөлу
- тірек орталықтарын, баған осьтерін, салмалы бөліктердің осьтерін бөлу
- жобалық биіктіктерді іргетастарға беру
- Құрылыс конструкциялары мен жабдықтарының тірек
жазықтықтарына жобалық биіктіктерді беру
Құрылыс конструкциялары мен жабдықтарын монтаждау, мм:
- құрылыс жұмыстарын жоспарлы және биіктік тексеру конструкциялар
- типтік жабдықты жоспарлы және биіктік тексеру
- бірегей жоспарлы және биік тексеру жабдық
2-3
1
3-5
2-3
3-4
1-2
2 - 3
1 - 2
0,5-0,05
Қазаншұңқыр (2-сурет. 9) - құрылыстың іргетасын және жер асты бөлігін салуға арналған жер бетіндегі жасанды тереңдету. Көлденең қимада қазан трапеция болып табылады, олардың төменгі негізі түбін (төменгі контурды), жоғарғы негізі - түпті (жоғарғы контурды) құрайды, ал бүйір жағы топырақ түріне және H жобалық тереңдігіне байланысты 1: m еңісі бар еңіс болып табылады (сурет.2. 9).
Сурет 2.9 - қазаншұңқырды бөлу схемасы
Толық жұмыстар қазаншұңқырларды бөлуден басталады. Бөлу жұмыс сызбасына сәйкес орындалады, онда құрылыстың басты және негізгі осьтері, қазаншұңқыр тереңдігі және іргетастың өлшемдері көрсетіледі. Қазаншұңқырды орнату кезінде геодезиялық жұмыстардың құрамына кіреді:
- қазаншұңқырдың төменгі контурын шығару;
- қазаншұңқырдың жоғарғы (сыртқы) контурын шығару;
- төртбұрыш бойынша қазаншұңқырлардың сыртқы контурын нивелирлеу;
-топырақты қазу процесінде қазаншұңқырлардың мерзімді атқарушылық түсірілімдері;
- қазаншұңқыр түбін және құламасын тазалау;
- қазаншұңқырды орындаушы түсіру.
Қазаншұңқырлардың төменгі контурын шығару Алдын ала тасуға шығарылған құрылыстың негізгі осінен орындалады. Ол үшін негізгі осьтерді шетіне бекітетін шегелер арқылы капрон жіптерін немесе жұқа сым тартылады, олардың қиылысу нүктелерін жерге тіктеуішпен жобалайды және қазықтармен белгілейді .
Содан кейін бойлық және көлденең осьтердің бойымен іргетас енінің жартысына тең с кесінділерін пазухи үшін плюс 0,5-1м (еңістен бастап іргетастың бүйірлік сыртқы қырына дейінгі қашықтық) қояды, соның нәтижесінде қазандығы төменгі контурын алады, ол қазықтармен немесе жер жұмыстары шегінен тыс табақтары бар металл қадалармен түпкілікті бекітіледі.
Қазаншұңқырлардың жоғарғы контурын шығару және оны сақиналармен бекіту ішкі контурдан d кесіндісін шөгумен орындалады, оның көлемі h қазаншұңқырларының тереңдігі мен еңіс i бойынша есептеледі :
(2.1)
Жер жұмыстарын жүргізу барысында қазықтар жойылғандықтан, сыртқы контурлар төменгі контурдың шетіне байланады.
Қазаншұңқырлардың сыртқы контурын 5 -- 10 м жағы бар квадрат бойынша нивелирлеу топырақты қазу басталғанға дейін орындалады. Нивелирлеу нәтижелері бойынша һср әрбір квадратында топырақты алудың орташа тереңдігін анықтайды.ҚТ квадраттың орташа белгісі мен қазаншұңқыр түбінің жобалық белгісінің айырмашылығы ретінде, ол бойынша квадратта жер жұмыстарының көлемі есептеледі. Жер жұмыстарының жалпы көлемі қазаншұңқыр контурының квадратындағы жұмыс көлемінің сомасына тең болады, яғни
(2.2)
Мерзімді атқарушылық түсірілімдер жер жұмыстарының ағымдағы көлемін есептеу мақсатында, сондай-ақ топырақтың артық ойылуына жол бермеу және түбінің жобалық белгісінде іргетастың тіреуі (негізі) болып табылатын табиғи топырақты бұзбау үшін топырақтың ойылуын бақылау үшін орындалады. Ол үшін топырақты қазуды қазаншұңқыр түбінің жобалық белгісіне дейін 10-20 см-ден кем аяқтайды. Қалған топырақты қолмен немесе жоспарлау машиналарымен таңдайды, яғни түбін тазалайды.
Түбін қажетті дәлдікпен тазалау қазанның барлық ауданы бойынша алдын ала жобалық биіктікке бір-бірінен 5-10 м кейін осы үшін қазылған тереңдіктерде Орнатылатын қазықтар бойынша орындалады.
Егер терең емес қазандар (2 м дейін) болса, онда қазықтарды жобалау биіктігіне орнатуды жақын реперден орындайды. Егер шұңқыр терең болса, онда белгіні шұңқыр құламасында немесе түбінде орнатылған уақытша реперге береді. Қазаншұңқырлардың түбіне нивелирлік жүрісті қазаншұңқырларға (пандустар) немесе еңістерге қиғаш кіретін жерлер бойынша төсейді. Тік құламалар кезінде, нивелирді оларға орнату мүмкін болмаған кезде, уақытша (жұмыс) реперге төмен белгілеу бастапқы реперден екі нивелирдің және ілінген компарирленген рулетканың көмегімен беріледі. Биіктікті беру қатесі 1 см аспауы тиіс. Уақытша реперден жобалық белгіге сақинаның бүйірлері орнатылады.
Терең қазаншұңқырлардың түбіне 1-2 см дәлдікпен белгіні Теодолит көмегімен беруге болады, онда тік шеңбердің нөлі (МО) алдын ала анықталған, осы тәртіппен (2.10-сурет)):
- теодолитті қазаншұңқыр жиегіне, ал бастапқы және жұмыс реперінде-рейкаға орнатады.;
- тік шеңберді негізгі жағдайға келтіреді (тік шеңбер бойынша есептеулер 90° - ден кем және оң болуы тиіс, егер көру құбырының объективі көтеріңкі);
- МО тік шеңберіне орнатады (көру құбырының визирлік осі көлденең қалпын алады) және бастапқы реперде орнатылған рейка бойынша орта жіппен санауды алады.;
- көру құбырын жұмыс реперінде орнатылған рейкаға бағыттайды, DQ нитялық қашықтық өлшегіші бойынша көлбеу қашықтықты анықтайды, одан кейін V рейканың ыңғайлы бөлінуіне орташа жіп орнатады (әдетте 1 м еселік) және ВК тік шеңбері бойынша санауды алады, ол.;
- визирлік осьтің көлбеу бұрышын есептейді v = ВКм-МО, және МО
кішкентай есептерде өз белгісімен алынады;
- визирлік осьтің he ұшының оның басталуынан асып кетуін есептейді:
, (2.3)
және hb 0;
- жұмыс реперінің белгісін мына формула бойынша есептейді
hвр=Нисх+Зисх-V + hb (2.4)
HB қайда, өз белгісімен алынады;
- теодолит биіктігін өзгерту немесе рейкадағы V бағыттау арқылы жұмыс реперінің белгісін екінші рет анықтайды.
Сурет 2.10-теодолитпен қазаншұңқыр түбіне биіктікті беру схемасы
Қазаншұңқырлардың еңістерін тазалау оның сыртқы контуры бойынша орнатылған арнайы дайындалған еңістердің көмегімен орындалады (2.9 сурет). Еңіс тікбұрышты үшбұрыш болып табылады, оның катеттері 1 (H биіктігі) к т (көлденең төсемдер d) қатысты, ал гипотенуза жобалық еңісті көрсетеді.
Қазаншұңқырлардың орындаушылық түсірілімі негізгі осьтерден орындалады, оны түпкілікті тазартқаннан кейін қазаншұңқырлардың түбіне апарады. Бұл үшін сыртқы және ішкі контурлар құрылыстың негізгі осіне байланыстырады, сондай-ақ 3-5 м жағы бар квадрат бойынша түбін нивелирлеуді орындайды. Сызбада: қазаншұңқыр контурынан (төменгі және жоғарғы) құрылыстың негізгі осіне дейінгі арақашықтық; сыртқы контурдың үстіңгі бетінің топырақты қазу басталғанға дейінгі белгілері; қазаншұңқыр түбінің атқарушы белгілері мен жобалық белгілері көрсетіледі. Атқарушылық белгілердің ауытқуы 2-3 см-ден аспауы тиіс.
Қазаншұңқырларды орнату кезіндегі геодезиялық өлшеу кемшілігі мыналардан аспауы тиіс: сызықтық - 3 см; бұрыштық -- 30"; биіктік -- 1 см; жұмыс көлемін анықтау -- 5%.
Өзін өзі бақылауға арналған сұрақтар:
1. Құрылыс конструкцияларын монтаждауды не көздейді?
2. Мұнара крандары қандай?
3. Жобалау жағдайына құрама элементтерді орнатудың дәлдігін қамтамасыз ететін тәсілдерге байланысты қандай әдіс қолданылады?
4. Жинақталатын элементтердің ірілендірілу дәрежесіне байланысты монтаждың қандай түрлері бар?
Дәріс 3 - құрылыс-монтаждық және геодезиялық жұмыстар өндірісінің дәлдігін есептеу. Геометриялық параметрлердің дәлдігін бақылау
Құрастырмалы құрылыстағы конструкцияның жағдайына үш тәуелсіз фактор әсер етеді, олар т оның жиынтық қателігі анықталады: конструкцияны дайындау ми дәлдігі; мг дәлдігі, бөлу геодезиялық жұмыстар, құрылыс-монтаж жұмыстарының мм дәлдігі, яғни
m[2]=mи[2] + mг[2] + mм2 (3.1)
Құрастырмалы конструкциялардың геометриялық параметрлерін бақылау кезінде рұқсат етілген орташа квадраттық қателік осы параметр үшін рұқсат етілген ауытқудың 0,15 шамасынан аспауы тиіс.
Ғимараттар мен құрылыстарды салу процесі сондай-ақ бақылау геодезиялық өлшеулермен сүйемелденеді. Құрылыс параметрлерінің дәлдігін геодезиялық бақылау конструкциялардың жоспардағы нақты жағдайын, биіктігі бойынша және уақытша бекіту сатысында да, сондай-ақ олар түпкілікті бекітілгеннен кейін де тігінен де айқындаудан тұрады.
Құрылыс элементтерін дайындау дәлдігі, геодезиялық бөлу және құрылыс жұмыстарының дәлдігі бес негізгі көрсеткіштерді бақылау көзделетін мемлекеттік стандарттармен нормаланады.
Орнатылған элементті тіреудің ұзындығын теңсіздік.
Элементтің төменгі жағын орнату кезінде бағдарлардың орналастырылмауы. Мысалы, Құрама колонналарды бір-біріне орнатқан кезде, бұған дейін орнатылған жоғарғы жағы бар құрастырылатын колонналардың төменгі жағын ығыстырмау қателігі болады.
Сыртқы қабырға панельдері мен құрама конструкциялардың арасындағы жіктердің герметикалығы. Тігіс өлшеміндегі жобадан ауытқуға 10 мм артық емес рұқсат етіледі.
Монтаждалатын элементтердің беттерінің сәйкес келмеуі. Мысалы, жабу панелдері бірдей белгі болуы тиіс, яғни олардың беттері сәйкес келуі тиіс.
(Қабырғалар, бағаналар, қоршаулар және т.б.).
Оларға сондай-ақ құрылыстағы геометриялық дәлдік жүйесі жатады және мынадай ережелерді қамтиды: құрылыс-монтаж жұмыстарының дәлдігін есептеу; құрылыс элементтерінің (конструкциялардың, бұйымдардың және т.б.) геометриялық параметрлерінің дәлдігін бақылау; құрылыс процесінде бөлу жұмыстарын орындаудың дәлдігін бақылау.
Монтаждауға жеткізілетін бұйымдарды дайындау дәлдігін бақылау шағын көлемді іріктемелермен жүзеге асырылады.
Геодезиялық құрылыстардың (осьтердің, белгілердің, бағдарлардың және т.б.) дәлдігін бақылау кезінде 5-10 өлшеу орындалады.
Монтаждың дәлдігін бақылау кезінде кемінде 240 өлшеу орындалады.
Олардың көтергіш және қоршау қабілеті, сондай-ақ жұмыстың кейінгі кезеңдерінде монтаждың (төсеудің) дәлдігі байланысты элементтердің, тораптар мен конструкциялардың дәлдігін ғана бақылау қажет.
Бақылау өлшемінің орташа квадраттық қателігі т және бақыланатын параметрдің рұқсат етілген ауытқуы келесі тәуелділікте болады:
m = 2σ ( 3.2)
Бұл ретте өлшеу құралдарының есептеу құрылғысының шкаласын ең аз бөлу бағасы бақыланатын параметрдің рұқсат етуінен 0,1 құрауы тиіс.
Құрылысты жобалау жағдайына орнату кезінде бақылау өлшемдерінің геометриялық негізі ғимараттың (құрылыстың) бөлу желісінің белгілері, бөлу осьтері және оларға параллель желілер, конструкциялардың бүйірлік қырларындағы орнату тәуекелдері, реперлер, маркалар, маяктар болып табылады.
Жоспарлы геодезиялық бақылаумен бөлу осьтеріне немесе оларға параллель сызықтарға қатысты бойлық және көлденең осьтердің немесе конструкциялардың қырларының нақты жағдайы тексеріледі.
Биіктікті геодезиялық бақылаумен тігінен немесе көлбеу сызыққа қатысты құрастырылатын конструкциялардың жағдайы тексеріледі.
Жоспардағы элементтердің, тораптардың және конструкциялардың нақты жағдайы, биіктігі бойынша, олардың тігінен, біліктігі, көлденеңінен, еңістігі, жазықтықтардың біріктірілуі, тігістердің, саңылаулардың немесе кемерлердің өлшемдері, салынатын элементтердің, саңылаулардың, қуыстардың немесе штрабтардың орналасуы құрылыс немесе арнайы ұйымның геодезиялық қызметінің барлық кезеңдерінде анықталуы тиіс.
Бақылау кезінде өлшенген шамаларды жобалық өлшемдермен және белгілермен, ал есептелген ауытқулар - ҚНжЕ және жобаларда орнатылған рұқсатнама шамаларымен салыстырады.
Жоспардағы ғимараттар мен құрылыстар конструкцияларының жағдайын геодезиялық бақылау, әдетте, осьтер арасындағы қашықтықты тікелей өлшеумен, орнату немесе монтаждау тәуекелдерімен, сондай-ақ эталондалған өлшеу аспаптарының немесе арнайы шаблондардың көмегімен құрастырылатын бөлшектердің қырларымен (жазықтықтарымен) орындалады.
Жер жұмыстарын жүргізудің дәлдігін бақылау жоспарда және биіктігі бойынша орындалады. Жоспардағы бақылау көлемі салынып жатқан құрылысты бөлу кезінде шығарылатын нүктелер санының кемінде 10% - ын құрайды (картограмма шаршыларының шыңдары, қазаншұңқырлардың габариттері, траншеялардың бұрылу бұрыштары және т.б.).
Қолмен тазаланған іргетастар астындағы жер негіздерін бақылау кезінде тұтас өлшеуді орындайды. Биіктік ереже нүктелерін анықтайды геометриялық немесе тригонометрическим нивелированием.
Іргетастар құрылысының дәлдігін бақылау жоспарлы және биік жағдайларда орындалады. Жоспарда осьтер (іргетастар) арасындағы қашықтықты, көтергіш қабырғалардың қиылысу орнын, салынатын бөлшектер мен анкерлік болттардың негіздерін (орнатылған Іргетастардың жалпы көлемінің 5%) тексереді. Тексеруді бұрын шығарылған бағдарлардан іргетастардың геометриялық осіне дейінгі қашықтықты өлшеумен және жобалық мәндерден жіберілген ауытқуларды есептеумен орындайды. Биіктігі бойынша тексерілетін учаскенің 100 м2 бір белгісін бақылайды.
Ғимараттардың немесе құрылыстардың жер үсті бөлігін монтаждау дәлдігін бақылау жоспарда және биіктігі бойынша орындалады. Жоспарда монтаждалған элементтер арасындағы қашықтықты өлшейді және осьтер арасындағы байланыстырулар мен қашықтықтарды пайдалана отырып, олардың жобалық қалпынан рұқсат етілген ауытқуларды есептейді.
Биіктігі 3 м дейінгі бағаналардың тігінен тіктеуішпен анықталады, ал үлкен биіктіктерде дәл теодолиттер немесе лазерлік аспаптар қолданылады. Бағаналарды салыстырып тексеру кезінде мыналарды анықтайды: бағананың бөлу осьтеріне қатысты төменгі қимадағы ығысуы; баған осьтерінің тігінен ауытқуы; бағаналардың биік орналасуы. Жоғары емес бағаналардың консольдерін нивелирлеу үшін (5-6 м дейін) рейкамен сенімді бекітілген бұрыштар қолданылады.
Колонналардың тігділігін сызықта орнатылған теодолит, колонналардың осіне параллель және әрбір колонналардың төменгі және жоғарғы тәуекелдеріне көлденең қойылатын жеңіл рейканың көмегімен бүйірлік нивелирлеумен айқындаған жөн. Бүйірлік нивелирлеу нәтижелері бойынша бағаналардың төменгі бөлігінің қатардың осінен ығысу шамаларын (көлденең рейка бойынша Төменгі санаудың айырмасы және бөлу осінен теодолиттің ығысу шамасының айырмасы ретінде) және бағананың басы тік саннан ауытқу шамасын (көлденең рейка бойынша Төменгі және жоғарғы санаулардың айырмасы ретінде) есептейді.
Монтаждық Горизонт элементтерінің (аражабындар панельдерінің, сыртқы және ішкі панельдердің жоғарғы шеттерінің, баспалдақ алаңдарының, лифт шахталарының) биік орналасуын геометриялық нивелирлеумен анықтайды.
Монтаждық горизонтта келесі элементтерді орнату үшін барлық тірек алаңшаларын нивеляциялайды. Рейканы жабынды панельдерінің төрт бұрышына, сыртқы панельдердің шығыңқышына, лифт шахталарының көлемді элементтерінің жоғарғы шетіне орнатады. Монтаждау горизонты элементтерінің нүктелерін нивелирлеу орташа квадраттық қателігі 2 мм-ден аспайтын жұмыс реперлерінен орындалады.
Лифт шахталарының орналасқан жері монтаждық күріштерден немесе бөлу осьтерінен өлшеумен анықталады. Шахтаның құрылысы барысында оның ішкі өлшемдері мен оқпанның тігінен бақыланады. Диагональ өлшемдері Болат рулеткамен тексеріледі, тігінен - тіктеу, оптикалық орталау немесе тігінен жобаланатын лазерлік аспаптар арқылы тексеріледі.
Ілмектеу және төсеніш астындағы фермалардың белдіктерінің тік сызықтығы тірек тораптары арасындағы баудың немесе сымдардың тартылуын, ал фермалардың жазықтығының тік сызықтығын -- тіктеуішпен бақылайды.
Кірпіш және блокты ғимараттарды тұрғызу кезінде қабырғалардың тігінен екі қабат шегінде тіктеуішпен бақыланады,ал жоғары қабырғаларда блокта тіктеуіш қолданылады. Тіктеуіш жіптен перпендикулярлармен қабырғаға дейінгі қашықтықты неғұрлым тән нүктелерде немесе тең аралықтар арқылы анықтайды. Бұл қашықтықтардың тұрақтылығы қабырғаның тігінен көрсетеді.
Қалама қатарының көлденеңдігі кірпіш немесе блоктың және ерітінді тігісінің қалыңдығына белгіленген тәртіптермен бақыланады. Реттік жолдар арасында қалама сызығын көрсететін бау тартылады.
Қабаттың және қалаудың бұрыштарының тігінен, оның қатарларының көлденеңінен қалаудың 1 м биіктігіне кемінде екі рет тексеріледі.
Әрбір қабаттың қалануы аяқталғаннан кейін 5-6 м кейін геометриялық нивелирлеумен оның горизонтының жобалық деңгейіне сәйкестігін тексереді.
Салынып жатқан кірпіш қабырғаларының қалыңдығын тиісті өлшемдегі ойығы бар рейка-шаблонмен бақылайды.
Қабырғалардың жоспарлы орналасуын бақылау олардың бойлық және көлденең бөлу осьтерінен өлшеумен орындалады.
Инженерлік құрылыс жеке өзара байланысты құрылыс конструкциялары мен бөлшектерден тұрады, олардың жобалық өлшемдері жұмыс сызбаларында көрсетіледі. Бұл өлшемдер Өзара тәуелді болып табылады, өйткені олардың кез келгенінің өзгеруі басқа өлшемдерге әсер етеді. Тұйықталған контурды құрайтын құрылыстың жекелеген бөліктерінің өзара байланысты өлшемдерінің (сызықтық, бұрыштық немесе сол және басқа да бірге) жиынтығы өлшемдік тізбек деп аталады (3.1 сурет).
Әрбір өлшем өлшемді тізбектің буыны деп аталады. Өлшемдік тізбекте міндетті түрде бір нәтижелі буын (бастапқы немесе тұйықтаушы) және бірнеше құрамдас буындар бар.
3.1 сурет-Өлшем тізбегі
Бастапқы буын деп аталады, оның өлшемі қатаң анықталған (берілген, бекітілген). Бастапқы буынның мөлшеріне әсер ететін құрамдас буындардың мөлшерлері бұл жағдайда есептеледі.
Өлшемдік тізбектегі тұйықтаушы звено болып табылады, оның өлшемі құрылыстың жекелеген тұйық контурын құрастыру кезінде берілмейтін, ал жекелеген звеноларды іске асыру нәтижесінде алынатын болады.
Өлшемдік тізбектегі бастапқы немесе тұйықтаушы буын контурда қысқа жолды (үстіңгі беттер, қырлары, қабырғалары, осьтері және т.б. конструкциялары арасында), ал буындар құраушы - ең ұзын, жанама, "айналмалы" жол құрайды.
Өлшемдердің арасындағы аналитикалық байланыс Өлшем тізбегінің теңдеуі деп аталады. Жалпы түрде өлшемдік тізбек теңдеуінің түрі бар:
L = f (l1, l2, l3, ... .. ln) (3.3)
мұнда L-тұйықтағыш звено, l1, l2,l3, ... . ln-құраушы звено.
Құрамдастар, буындар кездейсоқ шамалар -- векторлар ретінде қарастырылады және өлшемдік тізбектің теңдеуі бойынша ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
