МЕББМ ҚАЗАҚСТАН-
РЕСЕЙ МЕДИЦИНАЛЫҚ УНИВЕРСИТЕТІ

НУО КАЗАХСТАНСКО-РОССИСКИЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ

РЕФЕРАТ
Тақырып ЭКГ-ні тіркеу және талдау қағидалары

Орындаған Демеубай Толқын
Факультет Жалпы медицина
Тобы 107Б
Тексерген Ботагөз Рахатқызы

Мазмұны
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
НЕГІЗГІ БӨЛІМ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
1. Жүрек.Жүрек циклі.Жүректің анатомиялық құрылысы
Клапанды аппараттың мәні ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
2. Жүрек ырғағы ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .6
3. Электрокардиограмма ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 7
4. ЭКГ-ны тіркеу реті
ЭКГ-ны тіркеу режимдері ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ..11
ҚОРЫТЫНДЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 14
ПАЙДАЛАНҒАН ӘДЕБИЕТТЕР ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... 16

Кіріспе

Электрокардиография жүректе қозудың таралу динамикасын бағалауға және ЭКГ - ның өзгеру кезінде жүрек қызметінің бұзылуын жорамалдауға мүмкіндік беретін медицинада кең таралған диогностикалық әдіс.Қазіргі кезде арнайы құралдар - электронды күшейткіштері және осцилографтары бар электрокардиографтар қолданылады. Қисық сызықтар қозғалмалы қағаз жолағына жазылады.Бұлшық еттің белсенді қызметі кезіндегі және алыстағы зерттелетін объектіден ЭКГ жазатын құралдар жасаған.Бұл құралдар - телеэлектрокардиографтар деп аталады және олар радиобайланыстың көмегімен ЭКГ-ны арақашықтыққа тарату принципіне негізделген. Осындай тәсілмен жарыс кезінде спортшылардың, ғарыштағы космонавтардың және т.б ЭКГ-сы тіркеледі.Жүрек қызметі кезінде пайда болатын электрлік потенциалдардың телефон сымдары арқылы беріліп,ЭКГ-ны пациенттен үлкен қашықтағы арнайы орталыққа тіркейтін құралдар жасалған. Кеудеде жүректің белгілі бір орында орналасуы және адам денесінің өзіндік бір пішінінің болуы салдарынан жүректің қозған және қозбаған бөліктері арасында пайда болатын электрлік күштік сызықтары дене бетінде бірқалыпты таралмайды.Сол себепті электродтардың орналасу жеріне байланысты ЭКГ түрі және оның тістерінің вольтажы әртүрлі болады.
Жүректің биопотенциалы негізінен қозу үрдісін және миокардада импульстің жүруін бейнелейді. ЭКГ-ның теориялық негіздері жүректе электр импульсінің ритмикалық генерациялануы мен жүрек пен миокарда өткізгіш жүйесінде қозудың таралуына байланысты жүретін электр үрдістерінде қолданылатын электродинамиканың заңдарынан жасалады. Қалыпты жұмыс жасайтын жүректе электр импульстері электр өрісін туғыза отырып генерацияланады. Бұл өріс математикалық жағынан шамасы мен бағыты бар вектор түрінде көрсетілген. Жүректің электр потенциалдарының векторлық көрсетілімін дат физиологы В. Эйнтховен ұсынды.
Қозудың жұмыс миокардының аса көп жасушаларын қамтуы осы жасушалардың бетінде теріс зарядтардың пайда болуын тудырады. Жүрек қуатты электр генераторына айналады. Жоғары электрлік өткізгіштігі бар дене ұлпалары жүректің электрлік потенциалын дене бетінен тіркеуге мүмкіндік береді. Жүректің электрлік белсенділігін зерттеудің В. Эйтховен, А.Ф. Самойлов, Т.Льюис, В.Ф. Зеленин және т.б. ұсынған осындай әдістемесі электрокардиография деген атқа ие болды, ал оның көмегімен тіркелетін қисық электрокардиограмма (ЭКГ) деп аталады

Негізгі бөлім
Жүрек. Жүректің анатомиялық құрылысы.
Жүрек циклі. Клапанды аппараттың мәні.
Адам жүрегі - қуысты бұлшықетті мүше. Тұтас вертикаль перде арқылы ол екі жарты бөлікке бөлінеді: сол және оң. Горизонталь бағытта өтетін екінші перде жүректі төрт қуысқа бөледі: жоғарғы қуыстар- жүрекшелер, төменгі- қарыншалар. Жаңа туған нәрестенің жүрегінің массасы орта есеппен 20 г- ға тең. Ересек адамның жүрегінің массасы 0,425 -- 0,570 кг. Ересек адамның жүрегінің ұзындығы 12 -- 15 см- ге жетеді, көлденең қимасының өлшемі 8 -- 10 см, алдыңғы- артқы 5-8 см. Жүректің массасы мен өлшемдері кейбір ауруларда (жүрек ақауы) және ұзақ уақыт ауыр дене еңбегімен немесе спортпен шұғылданатын адамдарда өзгереді. Жүрек қабырғасы үш қабаттан тұрады: ішкі, ортаңғы және сыртқы.
Ішкі қабат эндотелийлі (қан және лимфа тамырларын ішінен астарлайтын жалпақ жасушалар қабаты) қабықшадан (эндокард) тұрады, ол жүректің ішкі бетін астарлап жатады. Ортаңғы қабат (миокард) көлденең- жолақты бұлшықеттен тұрады. Жүрекшелер бұлшықеттері қарынша бұлшықеттерінен дәнекер ұлпалар (тіндер) пердесімен бөлінген, осы тіндер тығыз фиброзды талшықтардан құралады - фиброзды сақина. Жүрекшелердің бұлшықетті қабаты қарыншалардың бұлшықетті қабатына қарағанда бірталай нашар жетілген, ол жүректің әр бөлігінің жасайтын қызметтерінің ерекшелігіне байланысты. Жүректің сыртқы беті сірі қабықпен (эпикард) қапталған, ол жүрек маңы қапшығының (сөмкенің)- перикардтың, ішкі жапырағы болып табылады. Сірі қабықтың астында аса ірі жүрек артериялары мен көктамырлары орналасқан, олар жүрек тіндерін қанмен қамтамасыз етеді, және жүректі невртендіретін (иннервация) жүйке жасушаларының, жүйке талшықтарының көп шоғыры орналасқан.
Перикард ( жүректің қабы) жүректі қапшық сияқты қоршап тұрады және оның еркін қозғалуын қамтамасыз етеді. Ол қанмен толатын жүректің созылуын шектейді және жүрек қантамырлары үшін тірек болып табылады.
Жүректе екі қақпақша (клапан) бар: атривентрикулярлы және айшық.
Атривентрикулярлы клапандар жүрекшелер мен сәйкес қарыншалар аралығында орналасады. Жартылай айшық клапандар аортаны сол жақ қарыншадан, ал өкпе өзегін (ствол) оң қарыншадан бөліп тұрады.
Жүрек қызметінің екі фазасын бөліп көрсетуге болады: систола (жиырылу) және диастола (босаңсу). Жүрек циклінің әртүрлі фазасының ұзақтығы жүректің жиырылу жиілігіне байланысты. Жүректің жиі жиырылуы кезінде әр фазаның қызметі төмендейді, әсіресе диастоланың. Жүрекшелердің диастоласы кезінде атривентрикулярлы клапандар ашық және сәйкес тамырлардан келетін қан олардың қуыстарын ғана толтырып қоймай, қарыншаларды да толтырады.
Жүрекшелердің систоласы кезінде қарыншалар толығымен қанмен толады. Осы кезде қанның қуыс және өкпе көктамырларына кері ағысы болмайды. Қарыншалар систоласының аяғында олардағы қысым аорта мен өкпе өзегіндегі қысымдардан үлкен болады. Бұл айшықты клапандардың ашылуына себепші болады, ал қан қарыншалардан сәйкес тамырларға ағады. Қарыншалар диастоласы кезінде олардағы қысым кенет төмендеп, ол қанның қарыншаларға қарай кері ағуына жағдай жасайды. Сөйтіп жүрек клапандарының ашылып- жабылуы жүрек қуысындағы қысымдардың өзгеруімен байланысты.
Жүрек бұлшықеті қозғыштыққа, қозуды өткізуге, жиырылуға қабілетті.
Қозғыштық. Жүрек бұлшықетінің қаңқа бұлшықетіне қарағанда қозғыштығы төмен. Жүрек бұлшықетінде қозудың пайда болуы үшін қаңқа бұлшықетімен салыстырғанда күшті тітіркендіргішті қолдану қажет. Жүрек бұлшықетінің реакциясының шамасы берілетін тітіркендіру күшіне (электрлік, механикалық, химиялық және т.б.) байланысты болмайтындығы анықталған. Жүрек бұлшықеті шекті (табалдырықты) және шамасы үлкен тітіркендіруде де максимал жиырылады.
Өткізгіштік. Қозу толқыны жүрек бұлшықетінің талшықтары және жүректің арнайы тіні арқылы әртүрлі жылдамдықпен тарайды. Қозу жүрекшелер бұлшықеттерінің талшықтарымен 0,8 -- 1,0 мс жылдамдықпен, қарыншалар бұлшықеттерінің талшықтарымен 0,8 -- 0,9 мс жылдамдықпен, ал жүректің арнайы тіні арқылы 2,0 -- 4,2 мс жылдамдықпен таралады. Жиырылғыштық. Жүрек бұлшықетінің жиырылуының өзіндік ерекшелігі бар. Алдымен жүрекшелер бұлшықеттері жиырылады, содан соң - папиллярлық бұлшықеттер мен қарыншалар бұлшықетінің қабаты жиырылады. Ары қарай жиырылу қарыншалардың ішкі қабатын қамтиды, ол қарыншалар қуыстарынан қанның аорта мен өкпе өзегіне ағуын қаматамасыз етеді. Жүрек бұлшықетінің физиологиялық ерекшелігі - созыңқы рефрактерлі периоды мен автоматиясы болып табылады
Жүрек ырғағы.
Жүрек ырғағы, яғни 1 минуттағы жиырылу саны негізінен жылжымалы (адасқан) және симпатикалық жүйкелердің (нерв) функционалдық күйіне байланысты болады. Симпатикалық жүйкелердің қозуы кезінде жүректің жиырылу жиілігі артады. Осы құбылыс тахикардия деп аталады. Жылжымалы жүйкелердің қозуы кезінде жүректің жиырылу жиілігі төмендейді - брадикардия. Жүрек ырғағына ми қыртысының күйі әсер етеді: тежелу артқанда, жүрек ырғағы баяулайды, қозу үрдісі күшейгенде, қуаттанады. Жүрек ырғағы гуморальды әсердің ықпалынан да өзгеруі мүмкін, әсіресе жүрекке келетін қанның температурасының өзгеруі кезінде. Тәжірибелерден оң жақ жүрекшелер бөлігін (жетекші түйіншегін жайылдырмау- татарпау- локализация) жылумен жергілікті тітіркендіргенде, жүрек ырғағының жиілегені, осы бөлікті керісінше суытқанда- қарама- қарсы эффектінің болатындығы анықталған. Жүректің басқа бөліктерін жылумен не суықпен жергілікті тітіркендіру жүректің жиырылу жиілігіне әсер етпейді. Бірақ ол жүректің өткізгіштік жүйесімен қозудың таралу жылдамдығын өзгертуі мүмкін және жүрек жиырылуының күшіне әсер етуі мүмкін. Сау адамның жүрегінің жиылыру жиілігі жас мөлшеріне байланысты болады
Жасы, жылдар
1 минуттағы жүректің жиырылу саны
Жаңа туған нәресте

120 -- 140

5 жасқа дейін

130

5 -- 10

88

10 -- 15

78

15 -- 60
68 -- 72

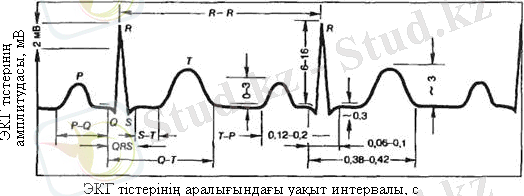

Электрокардиограмма.
Қозудың жұмыс миокардының аса көп жасушаларын қамтуы осы жасушалардың бетінде теріс зарядтардың пайда болуын тудырады. Жүрек қуатты электр генераторына айналады. Жоғары электрлік өткізгіштігі бар дене ұлпалары жүректің электрлік потенциалын дене бетінен тіркеуге мүмкіндік береді. Жүректің электрлік белсенділігін зерттеудің В. Эйтховен, А.Ф. Самойлов, Т.Льюис, В.Ф. Зеленин және т.б. ұсынған осындай әдістемесі электрокардиография деген атқа ие болды, ал оның көмегімен тіркелетін қисық электрокардиограмма (ЭКГ) деп аталады. Электрокардиография жүректе қозудың таралу динамикасын бағалауға және ЭКГ-ң өзгеруі кезінде жүрек қызметінің бұзылуын жорамалдауға мүмкіндік беретін медицинада кең таралған диагностикалық әдіс болып табылады. Қазіргі кезде арнайы құралдар - электронды қүшейткіштері және осцилографтары бар электрокардиографтар қоланылады. Қисық сызықтар қозғалмалы қағаз жолағына жазылады. Бұлшықеттің белсенді қызметі кезіндегі және алыстағы зерттелетін объектіден
ЭКГ жазатын құралдар жасалған. Бұл құралдар- телеэлектрокардиографтар деп аталады және олар радиобайланыстың көмегімен ЭКГ-ны арақашықтыққа тарату принципіне негізделген. Осындай тәсілмен жарыс кезінде спортшылардың, ғарыштағы космонавтардың және т.б ЭКГ-сы тіркеледі. Жүрек қызметі кезінде пайда болатын электрлік потенциалдардың телефон сымдары арқылы беріліп, ЭКГ-ны пациенттен үлкен қашықтағы арнайы орталықта тіркейтін құралдар жасалған.
Кеудеде жүректің белгілі бір орында орналасуы және адам денесінің өзіндік бір пішінінің болуы салдарынан жүректің қозған (-) және қозбаған бөліктері арасында пайда болатын электрлік күштік сызықтары дене бетінде бірқалыпты таралмайды. Сол себепті электродтардың орналасуы жеріне байланысты ЭКГ түрі және оның тістерінің вольтажы әртүрлі болады.

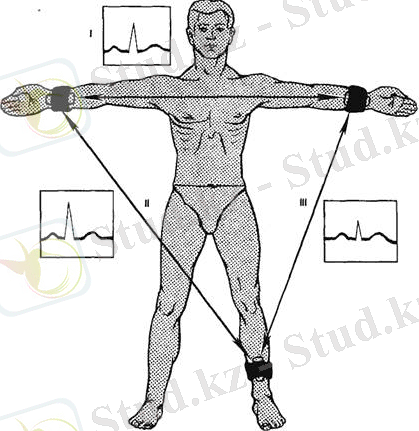

ЭКГ- ны тіркеу үшін аяқ- қол мен кеуде бетіндегі потенциалдардың тіркелімі (тармағы) жүргізіледі. Әдетте үш түрлі стандартты тіркелім әдісі қолданылады:
І-тіркелім: оң қол - сол қол;
ІІ-тіркелім: оң қол - сол аяқ;
ІІІ-тіркелім: сол қол - сол аяқ
Сонымен қатар Гольдбергер бойынша үш униполярлы күшейтілген тармақтар тіркеледі: aVR; aVL;aVF. Стандартты тіркелімдерді тіркеу үшін қолданылатын екі электродты күшейтілген тіркелімдерді тіркеу кезінде біріктіріп, осы біріккен электродтар мен белсенді электродтар арасындағы потенциалдар айырмасы тіркеледі. Мысалы, aVR кезінде оң қолға байланған электрод белсенді болып табылады, ол aVL кезінде- сол қолға, aVFкезінде- сол аяққа байланған электрод белсенді болып табылады. Вильсон кеудеде 6 тіркелімді тіркеуді ұсынды.

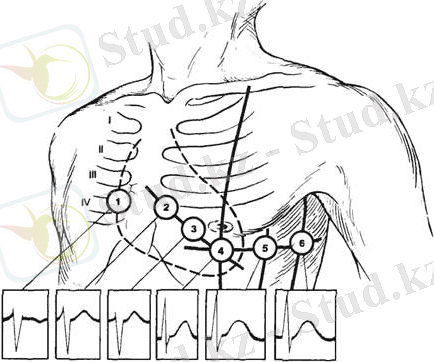

Сурет 3. Электрокардиограмманың Сурет- 4-сурет. Электрокардиограмма- стандартты тіркелімі кезіндегі ның кеуде тіркелімі (1- 6) кезіндегі электродтардың орналасуы (I -- III) электродтардың орналасу жерлері және және осы тіркелім кезінде алынған осы тіркелімдер кезінде алынған ЭКГ- ЭКГ-ң түрлері. түрлері. І- ІV- қабырғааралық аралықтар.

Үш стандартты тіркелімдегі тістер шамалаларының өзара қатынасын Эйтховен тағайындаған. Ол II - ші стандартты тіркелімде тіркелген жүректің электр қозғаушы күшінің I- ші және III- ші тіркелімдердегі электр қозғаушы күштерінің қосындысына тең болатындығын анықтаған. Тістердің биіктігі ЭҚК-ң көрінісін (мәнін) анықтайды, сондықтан II- ші тіркелімнің тістері өзінің шамалары бойынша I - ші және III- ші тіркелімдердегі тістердің алгебралық қосындысына тең.
Екінші электрод ретінде екі қолға және сол аяққа орнатылған бірге қосылған үш электрод алынады. Осы кезде ЭКГ түрі кеуде электроды орналасқан бөліктегі электрлік өзгерістерді ғана айқындайды. Аяқ-қолдарға (үшеуіне) орнатылған біріккен электрод индифферентті болып табылады , немесе нөлдік, себебі оның потенциалы бүкіл жүрек циклі бойы өзгермейді. Осындай электрокардиографиялық тіркелімдер униполярлы немесе бірполюсті деп аталады. Осы тіркелімдер V латын (V1, V2 ... жалғасы
