РЕФЕРАТ
Тақырыбы: Коаксиалды кабель
Орындаған:РТК-311 тобының студенті Искакова А.Б.
Тексерген:Бектурганов Ж.С.
Қарағанды 2020
Мазмұны:
1. Коаксиалды кабельдер
1.1. Коаксиалды кабельдің құрылымы
1.2 Пайдалану шарттары
1.3 Электрлік кабельдің параметрлері
2. Шағын көлемді коаксиалды кабельдер
3. Магистральдық коаксиалды кабельдер
Әдебиеттер тізімі

1.Коаксиалды кабельдер
Коаксиалды кабель - бұл орталық мыс сымнан және металл өрімнен (экраннан) тұратын, диэлектрик қабатымен (ішкі оқшаулау) бөлінген және жалпы сыртқы қабыққа орналастырылған электр кабелі (1.1.-сурет).

1.1.-сурет.Коаксиалды кабель
Коаксиалды кабельдің екі негізгі түрі бар:
- диаметрі шамамен 0,5 см болатын жұқа (thin) кабель, икемді;
- қалың (thick) кабель, диаметрі шамамен 1 см, әлдеқайда қатаң. Бұл коаксиалды кабельдің классикалық нұсқасы, ол қазіргі заманғы жұқа кабельмен толығымен ауыстырылады.
Жіңішке кабель қалыңға қарағанда қысқа қашықтыққа беру үшін қолданылады, өйткені ондағы сигнал қатты сөнеді. Бірақ жұқа кабельмен жұмыс істеу әлдеқайда ыңғайлы: оны әр компьютерге тез арада салуға болады, ал қалың кабель бөлменің қабырғасына қатаң бекітуді қажет етеді. Жұқа кабельге қосылу (BNC коннекторларының көмегімен) оңай және қосымша жабдықты қажет етпейді. Қалың кабельге қосылу үшін оның қабықтарын тесетін және Орталық ядромен де, экранмен де байланыс орнататын арнайы қымбат құрылғыларды пайдалану керек. Қалың кабель жұқа кабельден екі есе қымбат, сондықтан жұқа кабель жиі қолданылады.
1.1.Коаксиалды кабельдің құрылымы
1.1.1. Ішкі өткізгіш
Ішкі өткізгіштерді жасау үшін мыс және (әлдеқайда аз) болат сым қолданылады. Айта кету керек, мыс сымды ішкі өткізгіш ретінде пайдалану қызмет мерзімін арттырады және төсеу мен орнату кезінде кабельдің икемділігін арттырады.

1.2.-сурет.Үй ішіндегі сымдарға арналған коаксиалды кабельдердің ең көп таралған үш дизайны.
Орталық өткізгіш ретінде қатты мыс және болат мыс сымдарын қолдану қажеттілігі келесі себептерге байланысты. Коаксиалды жүйелерде кең таралған F типті коннекторларда орталық түйреуіш жоқ және оның орнына әдетте коаксиалды тарату кабелінің ішкі өткізгіші қолданылады. Осылайша, желілерде айтарлықтай үнемдеуге қол жеткізіледі.
1.1.2. Электр оқшаулау
Көптеген өнімдерде ол физикалық көбік тығыздығы жоғары полиэтиленнен (PEEG) жасалған. Мұндай көбіктендірілген газ (химиялық емес) диэлектрик құрамында 60% - ға дейін ауа және 40% - ға дейін полиэтилен бар, бұл кабельдердің рекордтық төмендеуін қамтамасыз етеді. Жоғары ауа оқшаулауын қолданудың тағы бір артықшылығы бар: параметрлердің өзгеруінің температуралық коэффициенті айтарлықтай аз.
Физикалық көбіктену технологиясы диэлектриктегі ауа саңылауларының нақты бөлінуіне кепілдік береді, бұл оқшаулау бойымен ылғалдың таралуына жол бермейді және бүкіл қызмет ету мерзіміне параметрлердің қосымша тұрақтылығын қамтамасыз етеді. Көбіктендірілген газ оқшаулауы мен PIB технологиясының үйлесімі негізгі сыртқы факторлардың -- температура мен ылғалдылықтың әсерінен қартаюды баяулатады.
Физикалық көбіктенген диэлектрик беріктігі бойынша бұрын коаксиалды радиожиілік кабельдерін оқшаулау үшін пайдаланылған тұтас полиэтиленнен кем болмайды. Осы себепті физикалық көбіктендірілген оқшауланған кабельдер механикалық кернеулерге, соққыларға, минималды радиусы бар бірнеше иілімдерге жеткілікті икемді болып қалады. Мұндай кабельдердің деформациясы кезінде (бұралу, иілу, тарту) олардың жиілік сипаттамасы (SRL параметрі -- құрылымдық қайтарылатын шығындар) өзгермейді. Физикалық көбіктендірілген диэлектрик кабельдерінің тағы бір ерекшелігіне назар аударайық: олар қатты оқшауланған өнімдерге қарағанда әлдеқайда жеңіл -- монтажшылар мен жұмыс істейтін қызметкерлер үшін үлкен құндылық.
1.1.3 Сыртқы өткізгіш
Көптеген кабельдерде екі қабатты сыртқы өткізгіштер қолданылады: алюминий фольга және мыс қалайыланған сыммен өру немесе мыс фольга және жалаңаш мыс сыммен өру. Американдық және қытайлық кабельдерде кеңінен қолданылатын алюминий сым, бұл компаниялар өру үшін пайдаланылмайды. Экрандау талаптары жоғарылаған жағдайда бірқатар құрылымдарда қос өру қолданылады. Фольга (алюминий де, мыс та) беріктігі мен икемділігі үшін полимерлі пленкамен ламинатталған.
Сыртқы өткізгіштің сипатталған құрылымы жақсы икемділікпен жоғары экрандау тиімділігіне қол жеткізуге мүмкіндік береді. Бұл параметрдің мәні, фирмалық каталогтарға сәйкес, өрімнің тығыздығына (жабу коэффициентіне) байланысты 75-тен 90 дБ-ға дейін. Тығыздығы 30-55% болатын өру үшін экрандаудың тиімділігі 75-тен 80 дБ-ға дейін сипатталады; жоғары экрандауға қол жеткізу үшін (85-тен 90 дБ-ға дейін) өру тығыздығы 75-95% болуы керек. Мыс сыммен өру өндірісте өзін дәлелдеді, оның технологиясы жақсы дамыған және көптеген кабельдік зауыттардың қажетті процесі болып табылады. Сонымен қатар, ол кабельдердің жоғары икемділігін, сондай-ақ жерге қосқыштарды тығыздау кезінде дәнекерлеу мүмкіндігін қамтамасыз етеді.
1.1.4 Қорғаныш қабығы
Кабельдерде, әдетте, отқа төзімді пластикаттар қолданылады; кейбір құрылымдарда түтінсіз, галогенсіз композициялар қолданылады. Соңғылары ашық жалында болған кезде улы түтін шығармайды, өйткені олардың құрамында галогендер жоқ. Мұның бәрі кабельдерді жабық жерлерде, әсіресе тығыздығы жоғары жерлерде: ауруханаларда, қонақ үйлерде, мектептерде, театрларда, кеңсе ғимараттарында, дүкендерде төсеу кезінде өте маңызды.
Кабель қабығының астындағы ылғалдың енуін азайту үшін канализацияға салынған магистральдық кабельдер өрілген және қорғаныш қабықтың арасында желе агрегатының қабаты болады. Қорғаныш қабығында жарықтар пайда болған кезде желе пайда болған саңылауға ағып, ауада полимерленеді, бұл кабельдің ылғалдан қорғалуына және оның бүкіл қызмет ету мерзімінде оның сипаттамаларының тұрақтылығына қол жеткізеді.
Әр түрлі қорғаныш қабықтары бар кабельдерді пайдаланудың температуралық шарттары мынадай: поливинилхлоридтен (PVC) жасалған қабықпен -- 300С-тан +800С дейін; төмен түтін шығаратын (LSZH) галогенсіз композициядан жасалған қабықпен -- 250С-тан +800С дейін; жарыққа тұрақты күйеден жасалған полиэтиленнен жасалған қабықпен -- 400С-тан +80с дейін.
1.2. Пайдалану шарттары
Қолдану шарттары бойынша коаксиалды кәбілдер аспалы (ауа), жер асты және үй-жайларда ішкі төсеу үшін бөлінеді. Суспензияда көбінесе өндіріс кезінде қабыққа салынған Болат кабель болады. Жер асты кабельдері бойлық және көлденең жоғары ылғалға төзімді болуы керек. Бұл қасиетке жету үшін келесіден тұратын бірқатар әдістер қолданылады. Оқшаулаудың екі беті (ішкі және сыртқы) екі жағынан диэлектрикті тығыздайтын және ылғалдың оқшаулауға енуіне жол бермейтін полимер қабатымен жабылған. Көбінесе кеуекті диэлектрик үздіксіз полиэтилен қабатын қолдана отырып, орталық өткізгішке" жабыстырылады". Өз кезегінде, экранның бөлігі болып табылатын фольга пленкасы да сол диэлектрикке жабыстырылады, бірақ сыртқы жағынан.
Оқшаулау бойымен ылғалдың таралуын болдырмау үшін диэлектриктегі кеуектерді бөлудің (жабудың) арнайы технологиялық әдістері қолданылады. Барлық шаралар кешені ылғалдың радиожиілік жолына енуіне жол бермейді (ішкі өткізгіш -- электрлік оқшаулау -- сыртқы өткізгіш) көптеген жылдар бойы кез-келген сыртқы жағдайда оның параметрлерінің тұрақтылығын сақтауға көмектеседі.
1.3.Электр кабель параметрлері
Тарату кезінде сигналдың сөнуі оқшаулауды өндіруге арналған бастапқы полимерлердің тазалығы мен тұрақтылығына, сондай-ақ кабель өндірісінде қолданылатын өткізгіш материалдардың сапасына тікелей байланысты. Итальяндық коаксиалды кабельдерде бұл мәселеге көп көңіл бөлінеді. Оқшаулауды газбен толтырудың жоғары дәрежесіне байланысты мұндай кабельдердің өшу коэффициенті басқа құрылымдарға қарағанда төмен.
Жақында кең жолақты тарату жүйелеріне арналған кабельдердің өшу коэффициенті 2150 МГц-ке дейінгі жолақта орнатылды. Итальяндық кәсіпорындардың соңғы каталогтарында осы параметрдің мәні 2500 МГц -- ке дейінгі жиіліктерде келтірілген-бұл жиілік диапазонының айтарлықтай өсуін және олардың сипаттамаларын қалыпқа келтіруді көрсетеді.
Коаксиалды кабель арқылы сандық сигналдарды беру кезінде экранның жоғары өшуі сыртқы кедергілерден қорғауды қамтамасыз етеді. Бұл Сипаттама Жоғары бұйрықтардың күрделі амплитудалық-импульстік модуляциясын қолдануда ерекше рөл атқарады. Осы себепті бұрын қол жеткізілген экрандау деңгейлері (ұқсас сигналдар үшін -- 75 дБ дейін, цифрлық сигналдар үшін -- 90 дБ дейін) ақпаратты берудің спутниктік жүйелеріне қойылатын қазіргі заманғы талаптарды қанағаттандыруын тоқтатады.
2.Шағын көлемді коаксиалды кабельдер.
Магистральдық коаксиалды кабель (1,24,4 ММ жұптары бар) 60-10 000 кГц жиілік диапазонында ұзақ байланыс пен теледидарға арналған.

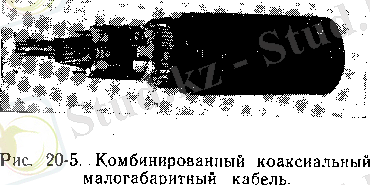

Кабельдің коаксиалды жұпының ішкі өткізгіші диаметрі 1,2+-0,005 мм мыс сымнан жасалған, қалыңдығы 0,45+-0,05 мм полиэтилен түтігінің оқшаулауымен мерзімді қысқыштармен жасалған (2.1-сурет). Оқшаулауға қалыңдығы 0,16 -- 0,02 мм мыс таспасының сыртқы өткізгіші бір бойлық тігісі бар цилиндрлік түтік түрінде ... жалғасы
