Микропроцессорлық жүйенің негізгі элементтері.

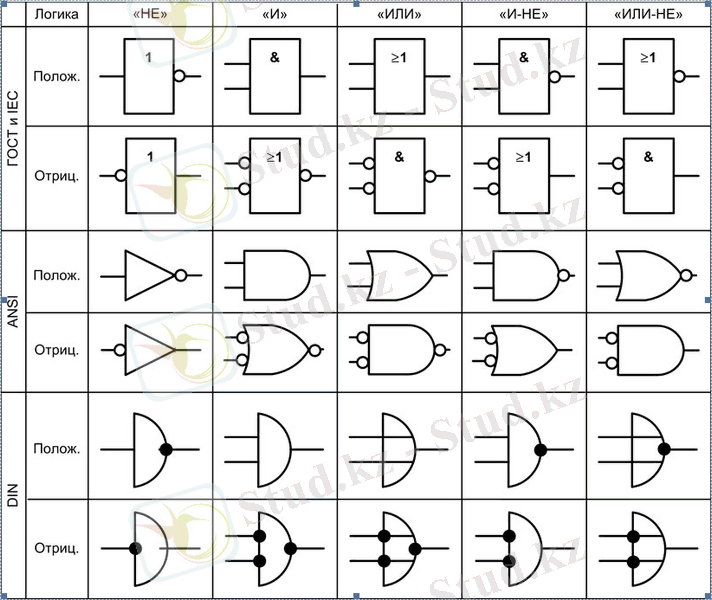

Логикалық схемалар.
Мазмұны

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3
1. Микропроцессорлық жүйенің негізгі элементтері. Логикалық схемалар.
1.1 Микропроцессорлық жүйе. Негізгі элементтері, қолданылуы ... ... ... ... ...4
1.2 Логикалық схемалар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 6
1.3 Микропроцессорлық жүйенің сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... 7
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 10
Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...11

Кіріспе

Микропроцессорлық жүйелерді барлық электр құрылғыларында қолдану-қазіргі қоғамның техникалық инфрақұрылымының маңызды шегі. Электр энергетикасы, өнеркәсіп, көлік, байланыс жүйелері басқарудың компьютерлік жүйелеріне айтарлықтай тәуелді. Микропроцессорлық жүйелер өлшеу құралдарына, электр аппараттарына, жарықтандыру қондырғыларына және т. б. салынады.

1. Микропроцессорлық жүйенің негізгі элементтері. Логикалық схемалар.
1.1 Микропроцессорлық жүйе. Негізгі элементтері, жалпы сұлбасы

Микропроцессорлық жүйелер (МПЖ) - ядросы процессор және жады болып табылатын программалы-аппараттық жүйе, ол жасаушы берген формада және алгоритмде кез келген ақпаратты (сигнал, мәтін, видео, сөйлемдер және т.б.) қабылдау, өңдеу және шығару мүмкіндігіне ие.
Микропроцессорлық жүйенің келесі негізгі түрлерге бөлінеді:
микроконтроллерлер - бұл жүйеде барлық немесе көптеген түйіндер бір чип түрінде ұсынылатын қарапайым тип;
контроллерлер - бұл бөлек модульдер түрінде жасалған басқару микропроцессорлық жүйесі;
микрокомпьютерлер - сыртқы құрылғылармен араласудың дамыған құралдары бар қуатты микропроцессорлық жүйе;
Кез-келген типтегі компьютерлер ең қуатты және ең әмбебап микропроцессорлық жүйе болып табылады.
Кейде осы типтердің арасында нақты сызық салу қиынға соғады, өйткені барлық типтегі депутаттардың өнімділігі үнемі өсіп отырады және жаңа микроконтроллердің, мысалы, ескірген компьютердің жылдамырақ жұмыс істеуі мүмкін болады. Бірақ олардың арасындағы түбегейлі айырмашылықтар әлі де бар.
Микроконтроллерлер - әмбебап құрылғылар, олар әрдайым күрделі құрылғылардың, оның ішінде контроллерлердің бөлігі ретінде қолданылады. Микроконтроллер жүйесінің шинасы микросхеманың ішінде орналасқан. Сыртқы құрылғыларды микроконтроллерге қосу мүмкіндігі шектеулі. Микроконтроллерлерге негізделген құрылғылар әдетте бір тапсырманы орындау үшін қолданылады.
Контроллерлер әдетте бір тапсырманы немесе байланысты тапсырмалар тобын құру үшін жасайды. Олар қосымша түйіндер мен құрылғыларды (үлкен жад, енгізу шығару) қосу мүмкіндігіне ие емес. Олардың жүйелік шинасы, әдетте, пайдаланушыға қол жетімді емес. Контроллердің құрылымы қарапайым және максималды жұмыс үшін оңтайландырылған. Негізінен, ол орындайтын бағдарламалар тек оқуға арналған жадта сақталады және өзгермейді. Құрылымдық тұрғыдан, контроллерлер бір басқарма ретінде қол жетімді.

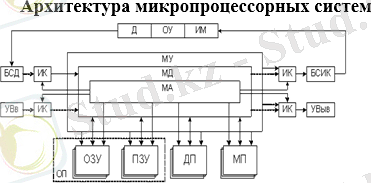

МПЖ-рдің жалпы сұлбасы.
Микропроцессор - кез келген микропроцессорлық жүйенің орталық бөлігі болып табылады, оның құрамына командалық циклды іске асыратын арифметикалық-логикалық құрылғы (АЛҚ) және орталық басқару құрылғысы (ОБҚ) кіреді. Микропроцессор құрамында МП, жады және енгізу-шығару құрылғылары, қосымша сұлбалар (тактілік генератор, үзу контроллерлері және шиналық қалыптастырғыштар, регистрлер және т.б.) кіретін микропроцессорлық жүйе ішінде ғана жұмыс істей алады.
Кез келген микропроцессорлық жүйеде келесідей негізгі бөліктерді (ішкі жүйелерді) ерекшелеуге болады:
процессорлық модуль;
жады;
сыртқы құрылғылар (сыртқы жадылар+енгізушығару құрылғылары);
үзу ішкіжүйесі;
жадыға тура қатынас құру ішкіжүйесі.
Процессор мен микропроцессорлық жүйелер арасындағы байланыс радиалды байланыс принципі бойынша, ортақ шиналы немесе аралас болуы мүмкін. Бірпроцессорлық МПЖ-рде, әсіресе 8-, 16-разрядтық жүйелерде Ортақ шиналы байланыс принципі кеңінен таралған. Мұндай жағдайда барлық құрылғылар интерфейске бірдей жолмен қосылады (1-сурет).

Ортақ шина интерфейсі

Процессорлық модуль

Жады

Сыртқы құрылғылар

ШҚ
Ортақ шина интерфейсі

Процессорлық модуль

Жады

Сыртқы құрылғылар

ШҚ
Cурет-1. Ортақ шиналы интерфейсті МПЖ құрылымы

Интерфейстің барлық сигналдары үш топқа бөлінеді: деректер, адрестер және басқару. Көптеген түрлері бар Ортақ шина интерфейсінде тасымалдау бөлек немесе мультиплексирленген желі (шина) бойынша іске асырылуы мүмкін.
Интерфейс бойынша ақпарат алмасу екі құрылғы арасында іске асырылады, олардың біреуі активті болса, екіншісі пассивті болады. Активті құрылғы пассивті құрылғылардың және басқарушы сигналдардың адрестерін қалыптастырады. Активті құрылғы ретінде, әдетте процессор, ал пассивті құрылғы ретінде - әрқашан жады және кейбір сыртқы құрылғылар болып табылады. Алайда, кейде, жоғары жылдамдықты сыртқы құрылғылар интерфейсте жадыны басқара отырып активті құрылғы бола алады.
Ортақ шиналы концепциясы МПЖ-ң барлық құрылғыларына қатынас құру бір ортақ адрестік кеңістікте іске асыруды білдіреді, алайда, адрестелетін объектілердің санын кеңейту мақсатында кейбір жүйелерде аталған кеңістікті жасанды түрде жадыға және сыртқы құрылғыларға бөледі, кейде тіпті программалар жадысына және деректер жадысына деп бөледі.

1.2 ... жалғасы
