Кіріспе

Егер қазіргі заманғы кәсіпорындар сапалы (сапа, Q), төмен құны (құны, С) және аз уақытта (жеткізу, D) жаңа өнімдер шығармаса, жаһандық бәсекелестікте өмір сүре алмайды. Сондықтан олар компьютерлік жадтың үлкен мүмкіндіктерін, жоғары жылдамдықты және ыңғайлы графикалық интерфейсті, бұрын өте шаршап-шалдыққан және бір-бірімен мүлде байланыспаған жобалау және өндірістік тапсырмаларды өзара байланыстыру үшін пайдалануға тырысады. Бұл өнімді әзірлеу және шығару уақыты мен құнын азайтады. Осы мақсатта автоматтандырылған дизайн (CAD), автоматтандырылған дизайн (CAM) және компьютерлік дизайн (САЕ) технологиялары және автоматтандырылған дизайн (САЕ) қолданылады. CAD CAM CAE жүйелерінің маңыздылығын түсіну үшін біз өнімді әзірлеу және өндіру процесінде шешуге және орындауға болатын әртүрлі міндеттер мен операцияларды зерделеуіміз керек. Осы міндеттердің барлығы бірлесе отырып, өнімнің өмірлік циклі деп аталады. Зейд суреттеген өнімнің өмірлік циклінің мысалы шамалы жетілдірулермен суретте көрсетілген.

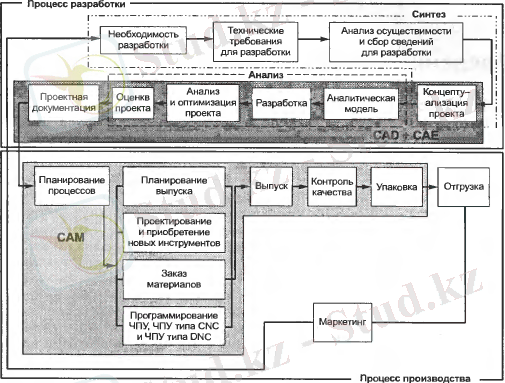

Қатты сызықтарда салынған тіктөртбұрыштар өнімнің өмірлік циклын құрайтын екі негізгі процесті білдіреді: өңдеу және өндіріс процесі. Әзірлеу процесі маркетинг бөлімі ұсынатын тапсырыс берушілердің сұрауларынан басталады және әдетте сурет түрінде жасалынатын өнімнің толық сипаттамасымен аяқталады. Өндіріс процесі техникалық талаптардан басталып, дайын өнімді жеткізумен аяқталады.
Даму процесіне байланысты операцияларды аналитикалық және синтетикалық деп суретте көрсетілгендей бөлуге болады (дамудың қажеттілігін анықтау, техникалық талаптарды тұжырымдау, техникалық-экономикалық негіздемені талдау және маңызды ақпаратты жинау, сонымен қатар дамуды тұжырымдамалау сияқты бастапқы дамыту операциялары синтездің ішкі процесіне жатады). Синтездің ішкі процесінің нәтижесі ұсынылған өнімнің әртүрлі компоненттерінің өзара байланысын көрсететін эскиз немесе топологиялық сурет түріндегі тұжырымдамалық дизайн болып табылады. Циклдің осы бөлігінде өнім идеясын жүзеге асыру үшін негізгі қаржылық инвестициялар қажет, оның функционалдығы да анықталады. Синтездің ішкі процесінің бөлігі ретінде алынған және өңделетін ақпараттың көп бөлігі жоғары сапалы, сондықтан компьютерде өңдеуге ыңғайсыз.

АЖЖ негіздері (автоматтандырылған дизайн)

Өнімнің өмірлік циклі.
Дайын концептуалды жоба талданады және талдау процесі үшін оңтайландырылады. Біріншіден, аналитикалық модель жасалады, өйткені бұл жобаның өзі емес, талданатын модель. Құрылыста қолданылатын компьютерлердің саны мен сапасының тез өсуіне қарамастан, біз алдағы уақытта аналитикалық модельдің абстракциясын қолданудан бас тарта алмаймыз. Егер жоба маңызды емес бөлшектерді алып тастаса, өлшемдерін азайтып, қолданыстағы симметрияны ескерсе, аналитикалық модель алынады. Өлшемді азайту, мысалы, кейбір материалдардың жұқа парағын қалыңдығы атрибуты бар жазықтыққа немесе көлденең қиманы сипаттайтын белгілі бір параметрлері бар сызықтағы ұзын және жіңішке бөлімге ауыстыруды қамтиды. Дене геометриясының симметриясы және оған қолданылатын жүктеме модельде осы дененің тек бір бөлігін ғана қарастыруға мүмкіндік береді.
Талдаудың типтік мысалдары: құрылымдық беріктігін, соқтығысуды бақылауды тексеруге мүмкіндік беретін стрессті талдау, бұл механизмді құрайтын қозғалмалы бөліктердің соқтығысу мүмкіндігін анықтауға мүмкіндік береді, сондай-ақ жобаланған құрылғы күтілетін қозғалыстарды көрсететін кинематикалық талдау. Талдау нәтижесінде алуға болатын нәтижелердің сапасы таңдалған аналитикалық үлгінің сапасына тікелей байланысты, оған шектеу қойылады.
Дизайн аяқталғаннан кейін және оңтайлы параметрлер таңдалғаннан кейін жобаны бағалау кезеңі басталады. Бұл үшін прототиптер жасалуы мүмкін.
Прототип дизайнында тез прототиптеу деп аталатын жаңа технология танымал бола бастады. Бұл технология төменгіден жоғарыға, яғни тікелей жобадан прототип құруға мүмкіндік береді, өйткені іс жүзінде бұл тек құрылымның көлденең қимасындағы мәліметтерді қажет етеді. Егер прототипке негізделген жобаны бағалау жобаның талаптарға сәйкес келмейтінін көрсетсе, жоғарыда сипатталған өңдеу процесі қайтадан қайталанады. Егер жобаны бағалау нәтижесі қанағаттанарлық болса, жобалық құжаттаманы дайындау басталады. Оған сызбалар, есептер және материалдардың тізімі кіреді.
Әдетте сызбалар көшіріліп, көшірмелері өндіріске тапсырылады.
Өндірісті технологиялық дайындау дегеніміз - бұл өнім өндірісінің технологиялық процестерінің тізімін құрайтын және олардың параметрлерін белгілейтін операция. Сонымен бірге технологиялық жұмыс орындалатын жабдық таңдалады, мысалы, дайындамадан қажетті пішіннің бір бөлігін алу. Өндірісті дайындау нәтижесінде өндіріс жоспары жасалады. Жабдықтарға арналған материалдар мен бағдарламалар тізімі. Осы кезеңде басқа нақты талаптар өңделеді, атап айтқанда қысқыштар мен бекітпелердің дизайны қарастырылады. Дайындау өндіріс процесінде синтездің ішкі процесі сияқты бірдей орын алады, бұл үлкен адами тәжірибені және сапалы шешім қабылдауды талап етеді. Бұл сипаттама осы кезеңді компьютерлендірудің күрделілігін білдіреді. Технологиялық дайындық аяқталғаннан кейін дайын өнімді шығару басталады және оның талаптарға сәйкестігі тексеріледі. Сапа бақылаудан сәтті өткен бөлшектер жинақталып, жұмыс қабілеттілігіне тексеріліп, қапталған, таңбаланған және тұтынушыларға жөнелтілген.
Жоғарыда біз өнімнің әдеттегі циклін сипаттадық. Енді осы цикл кезеңдерінде CAD, CAM және CAE технологияларын қалай қолдануға болатынын қарастырайық. Жоғарыда айтылғандай, компьютерлерді синтездің ішкі процесінде кеңінен қолдануға болмайды, өйткені олардың жоғары сапалы ақпаратты өңдеуге мүмкіндігі жоқ. Алайда, осы кезеңде де, мысалы, әзірлеуші ​​коммерциялық дерекқорды қолдана отырып, техникалық-экономикалық талдау үшін маңызды ақпаратты сәтті жинай алады, сонымен қатар каталогтардан алынған деректерді қолдана алады.
Жобаны тұжырымдамалау процесінде компьютердің қолданылуын елестету оңай емес, өйткені компьютер әлі зияткерлік шығармашылықтың қуатты құралына айналған жоқ. Бұл кезеңде компьютер түрлі концептуалды жобаларды құрудың тиімділігін қамтамасыз ете отырып, өз үлесін қоса алады. Параметрлік және геометриялық модельдеу құралдары, сонымен қатар компьютерлік сызбаларды жасау жүйелеріндегі макро бағдарламалар (компьютерлік жобалау) пайдалы болуы мүмкін. Мұның бәрі SAO жүйелерінің типтік мысалдары. Геометриялық модельдеу жүйесі дегеніміз - компьютерлік сызуды дамыту жүйесінің үшөлшемді эквиваленті, яғни жалпақ заттарды емес, үш өлшемді жұмыс жасайтын бағдарламалық пакет.
Аналитикалық жобалау кезеңінде компьютерлердің мәні шынымен көрінеді. Стресс-талдауға, соқтығысуды басқаруға және кинематикалық талдауға арналған бағдарламалық қамтамасыздандыру пакеттері өте көп, сондықтан ешқандай атау берудің мағынасы жоқ. Бұл бағдарламалық пакеттер компьютерлік дизайн (CAE) құралдарымен байланысты. Оларды қолданумен байланысты негізгі проблема - аналитикалық модель қалыптастыру қажеттілігі. Егер аналитикалық модель концептуалды дизайннан автоматты түрде алынған болса, мәселе мүлдем болмайды. Алайда, жоғарыда айтылғандай, аналитикалық модель тұжырымдамалық дизайнмен бірдей емес, ол одан маңызды емес бөлшектерді жою және өлшемдерін азайту арқылы алынады. Абстракцияның қажетті деңгейі талдау түріне және шешімнің қажетті дәлдігіне байланысты болады. Сондықтан абстракция процесін автоматтандыру өте қиын, сондықтан аналитикалық модель көбінесе бөлек жасалады.
Әдетте, абстрактілі жоба моделі жұмысшының даму жүйесінде жасалады.
Сызбалар немесе геометриялық модельдеу жүйесінде, кейде кірістірілген аналитикалық пакетті қолдану Аналитикалық пакеттер әдетте зерттелетін құрылым объектіні компьютерді өңдеуге ыңғайлы жеке бөлімдерге бөлетін қосылған торлардың жиынтығы ретінде көрсетуді талап етеді. Егер аналитикалық пакет торды өздігінен құра алса, адам дерексіз нысанның шекарасын орната алады. Әйтпесе, торды пайдаланушы не интерактивті, не автоматты түрде жасайды, бірақ басқа бағдарламада жасайды. Мешинг процесі ақырлы элементтерді модельдеу деп аталады. Осы әдіспен модельдеуге шекаралық шарттар мен сыртқы жүктемелерді қою да кіреді.
Қосымша параметрлерді кейбір параметрлер үшін жобаны оңтайландыру циклінде орындауға болады. Оңтайлы шешімдерді табудың көптеген алгоритмдері жасалды, олардың негізінде коммерциялық қол жетімді бағдарламалар құрылды. Оңтайландыру процедурасын автоматтандырылған жобалау жүйесінің құрамдас бөлігі ретінде қарастыруға болады, бірақ бұл процедураны бөлек қарастырған жөн.
Жобаны бағалау кезеңі компьютерді қолданудан да пайда көреді. Егер жобаны бағалау үшін прототип қажет болса, жылдам прототиптік машинаның кодын құратын бағдарламалық пакеттерді қолдана отырып, оны берілген жоба бойынша тез жобалай аламыз.
Мұндай пакеттер өндірісті автоматтандыруға арналған бағдарламалар болып саналады (CAM). Әрине, прототиптің пішінін бастапқы деректер жиынтығында алдын-ала анықтау керек. Форманы анықтайтын мәліметтер геометриялық модельдеу нәтижесінде алынады.
Жедел прототиптеу - бұл прототипті құрудың ыңғайлы әдісі, дегенмен виртуалды прототипті қолдану одан да ыңғайлы, оны көбінесе сандық көшірме (цифрлық моск - ip) деп атайды және бірдей пайдалы ақпарат алуға мүмкіндік береді.
Сандық көшірмелермен жұмыс істеуге арналған аналитикалық құралдар нақты прототиптерге эквивалентті эксперименттер сияқты дәл нәтиже бере алатындай күшті болған кезде, сандық көшірмелер қарапайым прототиптерді алып тастай бастайды. Бұл үрдіс виртуалды шындық технологияларының жетілдірілуімен күшейе түседі, бұл сандық көшірмені нақты прототип сияқты сезінуге мүмкіндік береді. Сандық көшірмені құру виртуалды прототиптеу деп аталады. Виртуалды прототипті геометриялық модельдеудің арнайы бағдарламасында да жасауға болады.
Әзірлеу процесінің соңғы кезеңі - жобалық құжаттаманы дайындау. Бұл кезеңде жұмыс сызбаларын дайындау үшін жүйелерді пайдалану өте пайдалы. Мұндай жүйелердің файлдармен жұмыс істеу мүмкіндігі сақтауды ұйымдастыруға және құжаттарды іздеудің ыңғайлылығын қамтамасыз етуге мүмкіндік береді.
Компьютерлік технологиялар өндіріс сатысында да қолданылады. Өндіріс процесіне шығаруды жоспарлау, жаңа құралдарды жобалау және сатып алу, тапсырыс беру материалдары, CNC машиналарын бағдарламалау, сапаны бақылау және орауыштар кіреді. Осы операцияларда қолданылатын компьютерлік жүйелерді автоматтандырылған өндіріс жүйелеріне жатқызуға болады. Мысалы, автоматтандырылған технологиялық жоспарлау бағдарламасы (CAPP) өндіріске дейінгі кезеңде қолданылады және автоматтандырылған өндіріс жүйелеріне (CAM) жатады. Жоғарыда айтылғандай, өндірісті дайындауды автоматтандыру қиын, сондықтан қазіргі уақытта оқытудың толықтай технологиялық технологиялық жүйесі жоқ. Дегенмен, сандық басқарылатын машиналарға код жасайтын көптеген жақсы бағдарламалық пакеттер бар. Бұл класстағы машиналар компьютерде сақталған мәліметтерге сәйкес қажетті пішіннің бір бөлігін алуға мүмкіндік береді. Олар тез прототиптеу ... жалғасы
