Қазақстан Республикасы білім және ғылым министрлігі
Қарағанды Мемлекеттік Техникалық Университеті

Кафедра: ҚМжТ

КУРСТЫҚ ЖОБА

Пәні: Жылыту және желдету жүйелері

Тақырыбы: Ғимараттың жылыту және желдету жүйелерін жобалау

Қабылдаған:
________________ Толеубаева Ш.
(баға)
________________________
(қолы) (күні)

Комиссия мүшелері: Орындаған:
___________________ Момушев Б.Ж. С-17-3 тобы
(қолы, аты-жөні) (фамилия, инициалдары)

______________________ 173-204
(қолы ,аты-жөні) (сынақ кітапша шифры)

Қарағанды 2020
Қазақстан Республикасының Білім және Ғылым Министрлігі
Қарағанды мемлекеттік техникалық университеті

СҚФ БЕКІТЕМІН

ҚМ және Т кафедрасы Кафедра меңгерушісі
Г.М.Рахимова
_______________20 ж.

КУРСТЫҚ ЖҰМЫСҚА ТАПСЫРМА

Жылыту және желдету жүйелері пәні бойынша

Студентке Момущев Б.Ж. тобы С-17-3 .

Тақырып: Ғимараттың жылыту және желдету жүйелерін жобалау.

Бастапқы мәліметтер: 9-нұсқа, AutoCAD бағдарламасы, қала- Костанай,
Қабат саны-3;
Жабыны бар қабаттың биіктігі - 3,35 м;
Қамтамасыз ету коэффициенті-0,92.
Ең суық тәуліктің орташа температурасы-36ºС.
Ең суық бескүндіктің орташа температурасы-33ºС.
Абсолюттік минималды температура - - 46ºС.
Жылыту кезеңінің орташа температурасы-11ºС.
Жел жылдамдығы -4,5 мс .

Тапсырма берілді 31 қаңтар 2020 ж.
Жетекші Толеубаева Ш. қолы________________
Студент Момушев Б.Ж. қолы _______________

ШЖҚ РМК ҚАРАҒАНДЫ МЕМЛЕКЕТТІК ТЕХНИКАЛЫҚ УНИВЕРСИТЕТ

ҚҰРЫЛЫС МАТЕРИАЛДАРЫ ЖӘНЕ ТЕХНОЛОГИЯЛАРЫ КАФЕДРАСЫ

Анықтама

Қарағанды мемлекеттік техникалық университеті ШЖҚ РМК жанындағы "Құрылыс материалдары және технологиялары" кафедрасында салыстырмалы түрде талдау жүргізілді Курстық жоба .
(жазбаша жұмыстың нысаны)
С-17-3 . Момушев Б.Ж. .
(тобы) (студенттің аты-жөні)
Ғимараттың жылыту және желдету жүйелерін жобалау жазбаша жұмыстар қорымен.
(жазбаша жұмыстың тақырыбы).

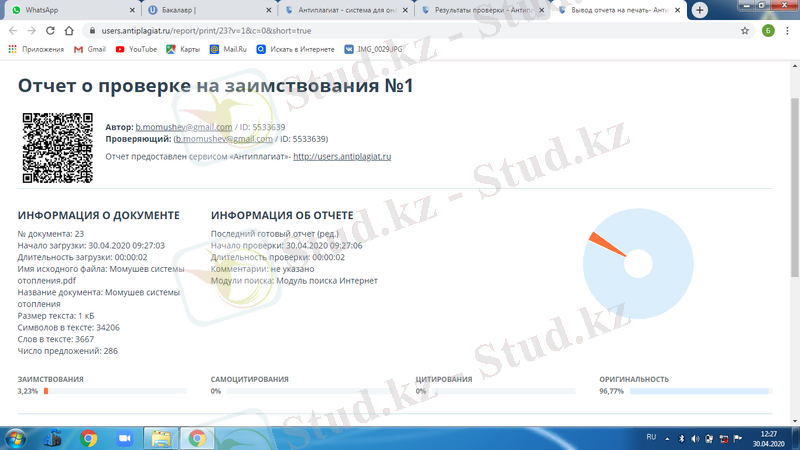

Қормен жазбаша жұмыстарды талдау нәтижесінде түпнұсқалық болып табылады 96,77% .

Барлық деректер"Антиплагиат" жүйесінің технологиясына сәйкес алынды.Мәліметтер бойынша тексеру үшін сарапшыны тарта отырып, талдау жүргізу қажет.

Жұмыс бағасы ___________

Комиссия мүшелері:

_________________

_________________

_________________
ҚМжТ Кафедра меңгерушісі Рахимова Г.М

МАЗМҰНЫ

Кіріспе
3
1 Бастапқы деректер
4
1.2 Үй-жай ішіндегі микроклимат параметрлері
4
2 Қоршау конструкцияларының жылутехникалық есебі
5
2.1 Қабырға жылу техникалық шешімі
8
2.2 Шатыр жабынын жылутехникалық есептеу
9
2.3 Биік төсемнің жылутехникалық есебі
11
2.4 Қалқаншаларды жылутехникалық есептеу
12
3 Ғимараттың жылытылатын үй-жайларының жылу шығынын есептеу
15
4 Жылыту аспаптарын таңдау және есептеу
18
5 Жылыту жүйесін гидравликалық есептеу
21
6 Элеваторлық енгізу торабын есептеу
26
7 Табиғи ұйымдастырылмаған (арналық) желдету жүйесін есептеу
28
Қорытынды
30
Қосымша А
31
Қосымша В
51
Қосымша Г
53

Кіріспе

Жабық үй-жайларда адам уақыттың 80% - ға дейін өткізеді. Сондықтан оның өмір тіршілігіне қалыпты жағдай жасау үшін осы бөлмелерде қатаң белгіленген жылу режимін сақтау қажет.
Жылыту жүйесімен, желдеткішпен және ауаны баптаумен қамтамасыз етілетін үй-жайдағы жылу режимі бірінші кезекте қоршау конструкцияларының жылу техникалық және жылу-физикалық қасиеттерімен анықталады. Осыған байланысты жоғары талаптар үй - жайларды күрделі климаттық әсерлерден қорғайтын сыртқы қоршаулардың конструкциясын таңдауға қойылады: қатты салқындау немесе қызып кету, ылғалдану, қату, бу-ауа өткізбеу.
Бұл жобада ғимараттарды инженерлік қамтамасыз ету жүйелерінің құрылысы мен есептеу принциптерін зерттеу, санитарлық-техникалық жүйелердің негізгі технологиялық жабдықтарының әрекет ету принципімен және құрылғысымен танысу қажет. Сонымен қатар, жылу және желдету жүйелерін ғимараттың сәулеттік-жоспарлау және құрылымдық шешімдерімен байланыстыруды үйрену қажет.
Курстық жұмыста шатыры және жылытылмайтын жертөле бар бес қабатты тұрғын үй үшін Көкшетау қаласының климаттық жағдайларында сыртқы қоршаулардың жылутехникалық есебі орындалған, жылыту және табиғи желдету жобаланған. Орталық сумен жылыту қазандықтан жылумен қамтамасыз етілген. Жылыту құралдары - шойын радиаторлары МС-140.

1 Бастапқы деректер

Қала-Көкшетау;
Нұсқа-9;
Қоршау қабырғаларының салмақ түсетін материалы-түпті кірпіш;
Қабат саны-3;
Жабыны бар қабаттың биіктігі - 3,35 м;
Қамтамасыз ету коэффициенті-0,92.
Ең суық тәуліктің орташа температурасы-36ºС.
Ең суық бескүндіктің орташа температурасы-33ºС.
Абсолюттік минималды температура - - 46ºС.
Жылыту кезеңінің орташа температурасы-11ºС.
Жылыту кезеңінің ұзақтығы-211 тәулік.
Қаңтар-7,9 м с Румб бойынша желдің орташа жылдамдығы.
Жел жылдамдығы -4,5 мс.

1.2 Үй-жай ішіндегі микроклимат параметрлері

Тұрғын бөлмелерде-22-24ºС.
Ас үйде - 15ºС.
Баспалдақ торларында-16ºС.
Ванна бөлмелерінде-25ºС.
Санитарлық тораптарда - 18ºС.
Ауаның салыстырмалы ылғалдылығы-40-60%.
Ғимараттың басты қасбеті батысқа бағытталған.

2 Қоршау конструкцияларының жылутехникалық есебі.

Жылу техникалық есептің мақсаты қоршаудың ішкі бетіндегі температура санитарлық-гигиеналық талаптарды қанағаттандыратын қоршау конструкцияларының қалыңдығын негіздеу, таңдау және анықтау, сондай-ақ қоршаудың жылу берілісінің нақты коэффициентін анықтау болып табылады.
Жылу техникалық есепті сыртқы қабырғалар, шатырсыз жабындар (шатырлы жабындар) және жылытылмайтын жертөлелердің үстіндегі жабындар үшін жүргізу қажет.
Әрбір қоршауды есептеу келесі ретпен жүзеге асырылады:
а) қоршаудың қажетті термиялық кедергісінің шамасы анықталады:

(1)

мұнда - ішкі ауа температурасы мен қоршау конструкциясының ішкі бетінің температурасы арасындағы нормаланатын температуралық ауытқулар, °С [2, кесте .2, Б. 5]; [1, кесте. 1.3, б. 64] (тұрғын ғимараттар үшін жобалау нормалары бойынша қабылданады: сыртқы қабырғалар үшін 4 °С; жабындар мен шатыр жабындары үшін 3 °С, жылытылмайтын жертөлелердің үстінен 2°С); n-сыртқы ауаға қатысты қоршау конструкцияларының сыртқы бетінің жағдайына байланысты қабылданатын коэффициент [2, кесте.3, 5 б.], сыртқы қабырғалар мен жабындар, шатыр жабындары үшін (даналы материалдардан жасалған шатырлардан) 1-ге тең, шатыр жабындары үшін (рулонды материалдардан жасалған шатырлардан) 0,9; жер деңгейінен жоғары орналасқан қабырғалардағы жарық ойықтары жоқ жылытылмайтын жертөлелердің үстіндегі жабындар үшін 0,6; tв - ішкі ауаның есептік температурасы, °С, тұрғын бөлмелер үшін 20-22°С, ас үй 15°С; ванна бөлмесі және біріктірілген санторап 25°С, санторап, саты торы, қойма және дәліз 16°С [1, 3-қосымша, 254 Б.]; t н - сыртқы ауаның есептік қысқы температурасы, °С, құрылыс климатологиясы және геофизика бойынша ҚНжЕ сәйкес қоршау конструкцияларының жылу инерциясын ескере отырып қабылдау керек [2, кесте.3,6], бастапқыда бес күндік температураны қабылдауға болады; αв - жылу қабылдау коэффициенті, тұрғын үйлер үшін, қоршау конструкцияларының тегіс ішкі беттері кезінде 8,7 Вт(м°С) тең деп қабылданады.

б) қоршаудың есептік қабатының ең аз қалыңдығын анықтау (жабындының жылытатын қабатының қалыңдығы, қабырға қалауының қалыңдығы және т.б.) қоршаудың жылу берілісінің нақты кедергісінің теңдігіне сүйене отырып жүргізіледі:

Ro тр=Rв+R1+...+ Rп +Rвозд+Rн (2)

Ro=Rо тр (3)

(4)

мұндағы λ-қоршаудың материалдық қабаттарының жылу өткізгіштік коэффициенті (Втм·°С) қоршау қабатының материал түріне және қоршауды пайдалану шарттарына байланысты қабылданады [2, кесте. 1 с. 17-25]; δ-қоршау қабаттарының қалыңдығы, м; αн - қоршаудың сыртқы бетінен қоршаған ауаға жылу беру коэффициенті (сыртқы қабырғалар мен шатырсыз жабындарды есептеу үшін 23,2 Вт(м2·°С), шатыр жабындарын есептеу үшін 11,6 Вт(м2·°С), жертөле жабындарын есептеу үшін 5,8 Вт(м2·°С)).
Есептік қабаттың ең аз қалыңдығының алынған шамасы жеке бұйымдардың: кірпіштердің, блоктардың, панельдердің және т. б. мөлшеріне дейін үлкен жағына дөңгелектенеді. 250*120*65 "кірпіштің жартысына" еселік, қатардағы үш кірпіштен артық емес. Жабындылардың жылытқыш қабаттарын есептеу кезінде қабаттың қалыңдығы себілген сантиметрдің бүтін санына дейін немесе плиткалы жылытқыштардың стандартты мөлшеріне дейін дөңгелектенеді.

в) қоршаудың есептелген конструкциясының жылу инерциясын анықтаймыз:

D= R1S1+...+ RnSn (5)

мұнда - R1...Rn - қоршаудың жекелеген қабаттарының термиялық кедергісі, (ауа қабаты кірмейді), Вт (м2·°С);
S1... Sn - қоршаудың жекелеген қабаттарының жылуын күшейту коэффициенттері, Вт(м2 °С), [2, Б. 17-25].
Қоршау конструкциясы D 1,5 инерциялық емес кезде есептеледі, (tн= tмин); 1,5 = D 4-кіші инерциондық, (tн= tн1); 4 = D 7 - орташа инерциондық, (tн= tн3); D = 7-үлкен инерциондық (tн= tн5).
Егер қоршау конструкциясының ауа қабаты болса, онда ауа қабаттары үшін S шамасы барлық жағдайларда нөлге тең қабылданады.
Егер жылу инерциясының шамасы (5) формула бойынша анықталса және есептің басында қабылданған сәйкес келсе, онда қоршау конструкциясының жылутехникалық есебі осында аяқталады. Егер сәйкес келмесе, онда есепті қайталаған жөн, бұл ретте қоршаудың алынған жылу инерциондылығын ескеру қажет. Қоршаудың жылу инерциясының шамасы қайта анықталмайды.

г) қабылданған қоршаудың жылу берілісінің нақты термиялық кедергісін анықтаймыз. Қоршау қажетті жылу қорғау қабілетіне ие болады, егер

(6)

Қабырғалардың нақты кедергісі қарағанда 5% кем болуы мүмкін , егер қабырғалар даналы материалдан жасалған болса. Егер сыртқы қабырғалар бір қабатты панельдерден жасалған болса, онда

д) температура ауытқуы +5 °С артық немесе тең болған кезде ішкі қалқа үшін термиялық кедергіні және жылу беру коэффициентін қосымша анықтау қажет
Ro =R1+R2 +...+ Rп +Rвозд (7)

е) қоршаудың жылу беру коэффициенті оның жылу беруге нақты кедергісіне кері шама ретінде анықталады

(8)
Жарық ойықтарын (терезелерді, балкон есіктерін) толтыру конструкциясы және олардың термиялық кедергісінің шамалары ауа және сыртқы ауа үй-жайлары температурасының айырмасы бойынша анықталатыннан алынады [2, кесте. 9, б. 8, қосымша 6, б. 26].
Одан әрі ғимараттың қоршау конструкцияларының жылу беру коэффициенттерінің жиынтық ведомосі жасалады, ол арқылы жылу кетеді, [кесте. 2].

2-кесте Қоршау конструкцияларының жылу берілісінің жиынтық ведомосы.
Қоршаудың атауы
К жылу беру коэффициенті, (Втм2·°С)
Дерек көзі
Сыртқы қабырға
0,62
Есептік-түсіндірме жазба, бет ...
Үштік терезе
1,82
(2), кесте. 9, б. 8
Қос есік
2,32
(2), кесте. 9, б. 8
Шатыр жабыны
0,62
Есептік-түсіндірме жазба, бет ...
Жертөле жабыны
0,53
Есептік-түсіндірме жазба, бет ...
Ішкі қалқа
2,82
Есептік-түсіндірме жазба, бет ...
Сыртқы ағаш есіктерге арналған жылу беру коэффициенттері келесі қабылдау керек:
қос есік
жалғыз есік

Есептеу әдістемесін талдау кезінде қоршау конструкцияларының жылутехникалық негіздемесі сыртқы қоршау конструкциясын және шартты қамтамасыз ететін есептік қабаттың қалыңдығын таңдау арқылы жүргізілетінін көруге болады.
Кейбір жағдайларда есептеуге қабылданған қоршаулар конструкциясы Стандартта белгіленген нормадан асып түсетін және осы құрылыс ауданы үшін тиімсіз болуы мүмкін, бұл қоршау конструкциясын өзгерту қажеттігіне және тиісінше есептеулерді қайталауға әкеледі.
Сыртқы қоршау конструкцияларын таңдау және олардың жылутехникалық негіздемесін қазіргі заманғы есептеу техникасын қолдана отырып шешкен жөн, ол нұсқалардың көп санын есептеп, олардың ішінен ең тиімдісін таңдауға мүмкіндік береді.

2.1 Қабырға жылу техникалық шешімі

Қабаттар
Материал
Қалыңдығы
δ, м

Жылу көтеру S, Втм2*С
Жылу өткізгіштігі λ, Втм*С

1
Қаптау кірпіші
0,065
7,91
0,58
2
Пенаполистирол
х
0,89
0,052
3
Түкті кірпіш
0,51
6,26
0,47
4
Гипсті сылақ
0,01
3,24
0,19

2.1 сурет қабырға қабаттары
R0ТР= n(tв-tн) ∆tн∙αв= 1∙558,7∙4=1,58
R0=1αв+RK+1αн = 1αв+δxλ1+δ2λ2+δ3λ3+δ4λ4+1αн .
R0= 18,7+ 0,0650,58+х0,052+0,510,47+0,010,19 +123,2 =0,115+0,112+х0,052+1,085+0,053+0,0 43= х0,052+1,408

R0ТР= n(tв-tн) ∆tн∙αв= 1∙558,7∙4=1,58
R0=1αв+RK+1αн = 1αв+δxλ1+δ2λ2+δ3λ3+δ4λ4+1αн .
R0= 18,7+ 0,0650,58+х0,052+0,510,47+0,010,19 +123,2 =0,115+0,112+х0,052+1,085+0,053+0,0 43= х0,052+1,408

n=1 tв =220C
tн =-330C
∆tн =40C
αв=8.7 Вт(м2С)
αN =23 Вт(м2С)

R0ТР=R0 ≫R0ТР=х0,052+1,408=1,58
1,58= х0,052+1,408≫ х0,052=0,172≫X=0,052*0,172≫0,0089м≈ 10 мм.

Жауабы: 10 мм.
Тексеру: R0ст=0,19+1,408=1,6
R0ст=R0ТР
1,6=1,58

Қоршаудың конструкциясымен есептелетін жылу инерциясын анықтаймыз

D = R1 s1 + R2 s2 + ... + Rn sn
D = 0,112*7,91+0,89*0,192+1,085*6,26+0, 053*3,24=8,01
D˃7 tH= tH5
К=1R0=11,6=0,62 м2*°С Вт

2.2 Шатыр жабынын жылутехникалық есептеу

Қабаттар
Материал
Қалыңдығы
δ, м

Жылу көтеру S, Втм2*С
Жылу өткізгіштігі
λ, Втм*С

1
Әк-құмтас сылағы
0,01
8,69
0,7
2
Т\б плитасы
0,22
17,98
1,92
3
Пароизоляция
0,005
0,45
0,30
4
Пенополистирол
х
0,89
0,052
5
Цемент-құмды тартпа
0,05
9,6
0,76

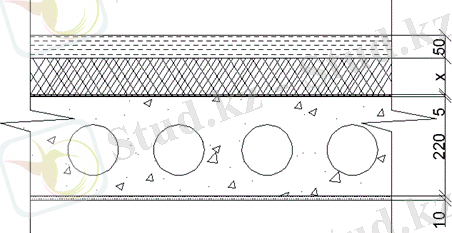

2.2 сурет шатыр жабынының қабаттары

R0ТР= n(tв-tн) ∆tн∙αв= 0,9∙558,7∙3=1,89
R0=1αв+RK+1αн = 1αв+δxλ1+δ2λ2+δ3λ3+δ4λ4+δ5λ5+1αн .
R0= 18,7+ 0,010,7+0,221,92+0,050,30+х0,052+0, 050,76 +111,6 =0,115+0,0142+0,115+0,017+х0,052+0, 066+0,086= х0,052+0,41
R0ТР= n(tв-tн) ∆tн∙αв= 0,9∙558,7∙3=1,89
R0=1αв+RK+1αн = 1αв+δxλ1+δ2λ2+δ3λ3+δ4λ4+δ5λ5+1αн .
R0= 18,7+ 0,010,7+0,221,92+0,050,30+х0,052+0, 050,76 +111,6 =0,115+0,0142+0,115+0,017+х0,052+0, 066+0,086= х0,052+0,41
n=0,9 tв =220C
tн =-330C
∆tн =30C
αв=8.7Вт(м2С)
αN=11,6Вт(м2С)

R0ТР=R0 ≫ R0ТР=х0,052+0,41=1,89
1,89= х0,052+0,41≫ х0,052=1,48≫X=1,48*0,052≫0,077м≈80 мм.
Жауабы: 80 мм.
Тексеру: R0чп=1,5+0,41=1,91
R0ст=R0ТР
1,91=1,8
Қоршаудың конструкциясымен есептелетін жылу инерциясын анықтаймыз
D = R1 s1 + R2 s2 + ... + Rn sn
D = 0,0142*8,69+0,115*17,98+0,45*0,017+ 1,5*0,89+0,066*9,6=4,16
4 D 7 tH= 3
К=1R0=11,91=0,52 м2*°С Вт

2.3 Биік төсемнің жылутехникалық есебі

Қабаттар
Материал
Қалыңдығы
δ, м

Жылу көтеру S, Втм2*С
Жылу өткізгіштігі
λ, Втм*С

1
Т\б плитасы
0,22
17,98
1,92
2
Әк-құмтас сылағы
0,01
8,69
0,7
3
Плиталар жартылай қатты қолғаптар минералваты
х
0,94
0,07
4
Плита ДСП
0,02
0,16
0,15
5
Линолеум
0,005
8,22
0,35

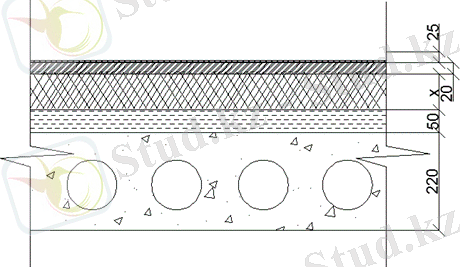

Сурет 2.3 Биік төбе жабынының қабаттары

R0ТР= n(tв-tн) ∆tн∙αв= 0,6∙558,7∙2=1,9
R0=1αв+RK+1αн = 1αв+δxλ1+δ2λ2+δ3λ3+δ4λ4+1αн .
R0= 18,7+ 0,221,92+х0,07+0,050,76+х0,07+0,020 ,15 +15,8 =0,115+0,114+х0,07+0,066+0,0143+0,1 3+0,17= х0,07+0,61

R0ТР= n(tв-tн) ∆tн∙αв= 0,6∙558,7∙2=1,9
R0=1αв+RK+1αн = 1αв+δxλ1+δ2λ2+δ3λ3+δ4λ4+1αн .
R0= 18,7+ 0,221,92+х0,07+0,050,76+х0,07+0,020 ,15 +15,8 =0,115+0,114+х0,07+0,066+0,0143+0,1 3+0,17= х0,07+0,61

n=0,6 tв =220C
tн =-330C
∆tн =20C
αв=8.7 Вт(м2С)
αN =5,8вт(м2С)

R0ТР=R0 ≫ R0ТР=х0,07+0,61=1,9
1,9= х0,07+0,61≫ х0,07=1,29≫X=1,29*0,07=0,090м≈90 мм.
Жауабы: 90 мм.
Тексеру: R0ст=1,29+0,61=1,9
R0ст=R0ТР
1,9=1,9
Қоршаудың конструкциясымен есептелетін жылу инерциясын анықтаймыз
D = R1 s1 + R2 s2 + ... + Rn sn
D = 0,115*17,98+1,43*0,94+0,066*9,6+0,0 143*8,22+0,13*0,16=4,18
4 D 7 tH= tH3
К=1R0=11,9=0,53 м2*°С Вт

2.4 Қалқаншаларды жылутехникалық есептеу

Сурет 2.4 Көтергіш қабырғаның сұлбасы

Қабаттар
Материал
Қалыңдығы
δ, м

Жылу көтеру S, Втм2*С
Жылу өткізгіштігі
λ, Втм*С

1
Гипсті сылақ
0,01
3,24
0,19
2
Түкті кірпіш
0,38
6,26
0,47
3
Гипсті сылақ
0,01
3,24
0,19

R0=R1+R2+R3= 0,052+0,81+0,052=0,914
К=1R0=10,914=1,09 м2*°С Вт

2.5 сурет Пәтераралық қабырға схемасы
Қабаттар
Материал
Қалыңдығы
δ, м

Жылу көтеру S, Втм2*С
Жылу өткізгіштігі
λ, Втм*С

1
Гипсті сылақ
0,01
3,24
0,19
2
Түкті кірпіш
0,25
6,26
0,47
3
Гипсті сылақ
0,01
3,24
0,19

R0=R1+R2+R3= 0,052+0,53+0,052=0,634 .
К=1R0=10,634=1,58 м2*°С Вт

Сурет 2.6 Қалқа сызбасы

Қабаттар
Материал
Қалыңдығы
δ, м

Жылу көтеру S, Втм2*С
Жылу өткізгіштігі
λ, Втм*С

1
Гипсті сылақ
0,01
3,24
0,19
2
Түкті кірпіш
0,12
6,26
0,47
3
Гипсті сылақ
0,01
3,24
0,19

R0=R1+R2+R3= 0,052+0,25+0,052=0,354 .
К=1R0=10,354=2,82 м2*°С Вт

3 Ғимараттың жылытылатын үй-жайларының жылу шығынын есептеу

Басында барлық қабаттық жоспарлар 1:100 масштабта сызылады, осьтері көрсетілген, барлық жылытылатын үй-жайлардың өлшемдері мен нөмірлері көрсетіледі. Нөмірлеу жертөле үй-жайларынан (01) бастап жүргізіледі. Бірінші қабатта нөмірлеу бұрыштық бөлмеден, 101 нөмірден, екінші қабатта, 201 нөмірден және т. б. нөмірленеді. Нөмірлер үй-жайдың ортасындағы сызбаларға бір үйірмедегі қойылады. Ғимараттың қабатына қарамастан баспалдақ торы бір үй-жай ретінде қарастырылады және әріппен немесе рим цифрымен белгіленеді.
Қоршаудың әрбір түрі арқылы негізгі жылу шығыны мынадай формула бойынша есептеледі:

Qосн = SKп (tв - tн5), Вт, (9)
мұнда S - қоршаудың есептік ауданы, м2; К - осы қоршау конструкциясының жылу беру коэффициенті, Вт(м2°С) (кестеден алынады.2); tв - мақсатына байланысты қабылданатын осы үй-жайдың ішкі ауасының есептік температурасы (есептеу үшін тұрғын бөлменің ішіндегі температураны қабылдауға болады),°С; tн5 - құрылыс ауданы үшін сыртқы ауаның есептік температурасы қоршаудың жылу инерциондылығына қарамастан, ең суық бес күндік орташа шамаға тең деп қабылданады, °с (А қосымшасы).
Жұмыста барлық сыртқы қоршаулар арқылы, сондай-ақ жылытылмайтын үй-жайлармен шектесетін қоршаулар арқылы (жертөле үстімен жабынды) жылу шығынын есептеу қажет. Тұрғын ғимараттардағы (ванналарда, санитариялық тораптарда біріктірілген) температурасы 5°С және одан жоғары аралас Үй-жайлар арасындағы жылу алмасуды ескеру қажет. Жылу шығынын бөлмемен есептеу кестеден тұрады. 3. Жекелеген қоршау конструкцияларының беті 0,1 м дейінгі дәлдікпен есептеледі. Қоршаудың жылу беретін беттерінің сызықтық өлшемдері мен ауданы әрбір үй-жай үшін жеке жазылады.
Жылу шығынын қабырғалар арқылы есептеу кезінде терезелердің ауданы қабырғалар алаңынан есептелмейді, демек, терезелер арқылы жылу шығыны қабырғалардың жылу беру коэффициентін ескере отырып, ішінара есептелген болып табылады. Сондықтан терезелер арқылы жылудың шығынын есептеу кезінде терезелер мен қабырғалардың (Ктерезе - Кқабырға) жылу беру коэффициенттерінің әртүрлілігіне тең жылу беру коэффициентін пайдалану керек.
Саты торымен жылудың ысырабын есептеу кезінде оның алаңынан сыртқы қабырға арқылы есік ауданын алып тастау қажет.
Температуралардың есептік айырымы "n" коэффициентімен қабылданып, оның мәні (1) формуладағы сияқты қабылданады.
Жылу шығынын есептеу кезінде сыртқы есіктер арқылы (n қабаттарда) суық ауаның үзілуіне үстемеақы мөлшері тамбурсыз екі есікте - (100n)%, тамбуры бар екі есікте (80n)% және бір есікте - (65n)% мөлшерінде қабылданады, бұл үстемелер есік арқылы негізгі жылу шығындарына ғана жатқызылады.
Сыртқы тік қоршаулар үшін қосымша жылу шығындары негізгі жылу шығындарына пайызбен есептеледі:
а) С, в, СШ және СБ; 5% - ОШ және 3; 0% - ОШ және О бағытталған қоршаулар үшін 10% мөлшерінде жарықтың жақтары бойынша қоршауды бағдарлауға;
б) желдің орташа жылдамдығы 5 мс - қа дейін болғанда желмен қоршаудың үрленуіне қорғалған қоршаулар үшін 5% және қорғалмаған қоршаулар үшін 10% мөлшерінде қабылданады; желдің орташа жылдамдығы 5 мс - тан 10 мс-қа дейін болғанда бұл қоспалар екі еселенеді; 10 м с-тан жоғары жылдамдық кезінде-жоғалады.;
в) екі және одан да көп сыртқы қоршаулары бар бұрыштық Үй-жайлар мен үй-жайларға ішкі ауа температурасын 2°С арттыру жолымен;
г) жеке үй - жайлардың биіктігіне-4 м-ден жоғары биіктіктің әрбір метріне 2%, бірақ үй-жайдың негізгі жылу шығындарына 15% - дан артық емес (бұл қосымша жылу ысыраптарын саты торлары үшін қарастырмау керек).);
д) қоғамдық ғимараттардың басты кіреберістерінің сыртқы есіктеріне қабаттылығына қарамастан, олар арқылы өтетін жер 500-600 тұрғынға дейін-400-500%.

3.1 Ірілендірілген көрсеткіштер бойынша жылытуға жұмсалатын жылу шығыны.

Ғимараттың жылу жоғалтуының болжамды мәндері мынадай формула бойынша анықталады:

Q=aхV(tв.-tн), (10)

Q=0,94*0,3*5341,29*55=82843,4 Вт

мұнда а -тұрғын және қоғамдық ғимараттар үшін түзету коэффициенті: а≈0,54+22(tв-tн);
х - ғимараттың меншікті жылу сипаттамасы, Вт(м3·°С), Н. С. Ермолаев ұсынған формула бойынша анықталуы мүмкін:

, (11)

х=1,2*103,66494,56*(0,62*0,14(1,82- 0,62))+ 110,8(0,62+0,6*0,53)=0,3 Вт(м3·°С)

мұнда 1,2-қосымша шығындарды ескеретін коэффициент;
Ғимараттың Р-периметрі, 103,66 м;
S-ғимарат алаңы, 494, 56м2;
h-ғимараттың биіктігі, 10,8 м;
ρ0-коэффициенті, шынылаудың ,0,14;
Кст=0,62, Кок=1,82, Кпот=0,62, Кпол=0,53-қабырғаларға, терезелерге, төбеге және еденге сәйкес жылу беру коэффициенттері;
V-ғимараттың (немесе оның жылытылатын бөлігінің) сыртқы көлемі, 5341, 29м3;
tв-үй-жай ішіндегі ішкі ауаның орташа температурасы, 22°С;
tн-бес күндік температураға тең ауаның сыртқы температурасы -33°С.
Жылу жоғалту мәндеріндегі айырмашылық 8%.

4 Жылыту аспаптарын таңдау және есептеу

Жылыту құралын таңдау кезінде үй-жайдың мақсатын, оның сәулеттік-жоспарлау шешімін, жылу тасымалдағыштың түрі мен параметрлерін, сондай-ақ оларға қойылатын жылу техникалық, санитарлық-гигиеналық және техникалық-экономикалық талаптарды ескеру қажет.
Курстық жұмысты орындау кезінде жылыту құралдары ретінде қабылдауға болады: шойын радиаторлар - тұрғын бөлмелер, ас үй және саты торлары үшін, тегіс құбырлы - ванна бөлмесі үшін.
Жеткілікті дәлдік дәрежесі бар аспаптарды қыздыру бетінің қажетті ауданы мынадай тәуелділік бойынша анықталады:

(12)

мұнда Qрасч.- аспаптың есептік жылу жүктемесі, Вт, (кесте. 3);
qэкм - бір эквивалентті метрдің жылу беруі, Втэкм, (кесте. 6);
β1- ескеретін коэффициент салқындату су құбырларда [қосымша. 2];
β2-аспапты орнату тәсілін ескеретін коэффициент [қараңыз. 3 және Ә. 1, б. 117-118];
жылу тасымалдағышты қыздыру аспабына жеткізу тәсілін және кесте аспабы арқылы судың салыстырмалы шығынын ескеретін коэффициент. [қосымша. 4].
Өнеркәсіптік қыздыру аспаптарының шығарылуын жоспарлау мен бақылаудың ыңғайлы болуы үшін және жылыту аспаптарының ТЭП-ін арттыру мақсатында 1957 жылдан бастап барлық қыздыру аспаптарының үстіңгі беттері эквивалентті шаршы метрмен (экм) есептеледі. Өнеркәсіп шығаратын барлық жылыту аспаптары салыстырылатын эталон үшін жылу таратқыштың орташа температурасы мен ауа температурасының айырмашылығы tср-tв=64,5°С болған кезде жылу бергіші 540,8 Втм2 тең осындай жылыту құралы шартты түрде қабылданды, мұнда tср жылыту аспабындағы судың орташа температурасы, мысалы (95+70)2=82,5°С.
qэкм шамасын 6-кесте бойынша анықтауға болады:

6-кесте.
Эквивалентті шаршы метр. qэкм

∆tт= tср-tв
50
60
70
80
90
100
110
120
qэкм, Втэкм
371
462,9
557,1
650,1
742
835
928,1
1018,8

Ескерту: ∆tт басқа мәндерінде интерполяция талап етіледі.
Немесе формула бойынша есептеу (13):
qэкм=9,28(∆tт-10) β3z, (13)

мұнда z - аспаптарға су беру схемасына байланысты түзету коэффициенті ("жоғарыдан - төмен" схемасы үшін z=1; "төменнен - төмен" схемасы үшін z=0,9 және "төменнен-жоғары" схемасы кезінде z=0,78); ∆tт жылу тасымалдағыштың орташа температурасының айырымы ретінде анықталады және бөлменің ішкі температурасы, °С.
Су шығынын анықтау үшін β3 судың салыстырмалы шығынын табу қажет gотн -бұл қыздырғыш аспаптың 1 экм-ге судың нақты шығынының шартты шығынына қатынасы 17,4 кгсағ.
(14)
мұндағы ∆tпр =tг-tо - жылыту құралындағы жылу тасымалдағыштың температурасының өзгеруі, 0C;
Учаскедегі судың абсолютті шығынын анықтау үшін 15 формуласын пайдаланыңыз:
Gуч=Qс·∆tуч, кгс (15)
мұнда Q - қарастырылатын учаскедегі жалпы жылу беру(жылу ысырабы), Вт; с - 1 ккал(кг·°С) немесе 4186,8 Дж(кг·°С) тең судың меншікті массалық жылу сыйымдылығы; ∆tуч - учаскедегі су температурасының есептік өзгеруі, °С.
Учаскенің кез келген нүктесінде жылытқыш судың температурасы 16-дан табылуы мүмкін
tуч=tг-QпрQпр∆tпр, 0C, (16)
мұнда Qпр - жеке учаскенің жылыту аспабының жылу жүктемесі, Вт; Qпр=Q - осы учаскеге қосылған барлық жылыту аспаптарының жылу жүктемесі, Вт;
Жобаланбайтын (дәліз, дәретхана және т.б.) жылыту аспаптарын орнату олармен хабарланатын, жылыту құралдарымен жабдықталған аралас үй-жайлардың есебінен жүзеге асырылады.
Аспаптың қыздыру бетінің қажетті ауданын біле отырып, радиатордағы секциялардың есептік санын анықтаймыз:

шт, (17)
мұнда fc - қондырғыға қабылданған радиатордың бір секциясының қыздыру бетінің ауданы, экмсекция [(1) кесте 11.б 113] немесе тегіс құбыр аспабының бір қума метрі, экм м.
Радиатордағы секциялардың орнату санын мына формула бойынша анықтаймыз:
п=прасч β4, (18)
мұнда β4 - аспаптағы секциялар санын есепке алатын және тең қабылданатын коэффициент: секциялардың есептік саны 5 - тен 0,95 дейін; 5 - тен 10 - ға дейін-1,00; 11-ден 20-ға дейін-1,05; 20-дан астам-1,10 (Б қосымшасы).
Қондырғыға қабылданатын радиатордың ауданы есептеу бойынша талап етілетін беттің 95% кем болмауы тиіс, алайда есептеуден 0,1 экм артық қысқартылмауы тиіс. Есептеу нәтижесі 5-кестеге енгізіледі.
Жуынатын бөлмеде Орнатылатын тегіс құбырлы қыздыру аспабының есебі үй-жайдың жылу жоғалтуына байланысты берілген диаметрдегі "жылан" ұзындығын анықтаудан тұрады.
"Жылан" ұзындығы жеткілікті дәлдікпен мынадай тәуелділік бойынша анықталады:

(19)
мұнда, gтр - tср-tв=1 °С кезінде ұзындығы 1м оқшауланбаған құбырдың беті жылудың жоғалуы, Вт(м°С),(кесте 8).

5 Жылыту жүйесін гидравликалық есептеу

Жылыту жүйесінің гидравликалық есебінің мақсаты жылыту жүйесі құбырларының диаметрін анықтау болып табылады. Бұл диаметрлер жылу жүйесінің қарастырылып отырған сақинасы арқылы жылу тасымалдағыштың талап етілетін шығынын қамтамасыз ету және жылдамдықты асырмау шартымен іріктеледі.
Есептеуге кіріспес бұрын 45° бұрышында бұрмалаусыз (А1 форматты парақта орындалады) барлық Бекіту-реттеу арматурасы мен ауаны шығаруға арналған құрылғыларды енгізе отырып, (1:50) масштабта орындалған жылыту жүйесінің аксонометриясын білдіретін есептеу схемасын жасау қажет.
Жертөледің кезең-кезеңімен жоспарларында алдын ала барлық тіректер мен жылыту құралдарын салу қажет. Жылыту тіреулерін сыртқы қабырғаларда орналастыру керек. Бұрыштық үй-жайларда тіреуіштерді қабырғаларды ылғалдылықтан және қатудан қорғау үшін сыртқы қабырғалармен құрылған бұрыштарда орнату қажет. Тіреулер әрбір кезеңдік жоспарда және аксонометриялық схемада нөмірленеді. Жылу аспаптары схемада шартты түрде тіктөртбұрыштармен бейнеленеді ,онда олардың есептік жүктемесі жазылады (Qpacч.), Вт. Содан кейін жасанды циркуляциясы бар жылыту жүйелерінде магистральдардың тұйық ажырауы кезінде - ең алыс тіреуіш арқылы өтетін сақинаны қабылдау қажет болатын ең қолайсыз (басты) айналым сақинасы анықталады; судың ілеспе қозғалысы кезінде-ең жүктелген тіреуіш арқылы өтетін сақинаны. Аксонометриялық схемада гидравликалық есепті орындау үшін есептік учаскелер бөлінеді және әрбір учаскеге қарсы оның жылу жүктемесі, ұзындығы (бөлімінде) және реттік нөмірі қойылады. Барлық есептік учаскелер (беретін және айналым магистральдары) ұзындығының сомасы есептік айналым сақинасының жалпы ұзындығын құрайды. Циркуляциялық сақинаның есептік учаскелері болып жылу тасымалдағыштың өзгермеген саны өтетін құбырлардың учаскелері саналады, демек, тұрақты диаметрі бар.
Магистральдық учаскелердің жылу жүктемесі есептік учаскеде қызмет көрсетілетін тіреулердің жылу жүктемелерінің сомасымен анықталады. Есептік учаскелерді нөмірлеуді ең алыс тіреуден (тұйық жүйе кезінде) бастау ұсынылады, бұл учаскедегі жылу жүктемесін есептеуді жеңілдетуге мүмкіндік береді. Учаскелер араб цифрларымен (1, 2 және т.б.) дара дөңгелекшада нөмірленеді. Кері магистралдар берілетін санмен, бірақ штрихпен (1';2' және т.б.) нөмірленеді. Курстық жұмыста тек басты циркулярлық сақинаға гидравликалық есеп жүргізу қажет.
Сумен жылыту жүйесінің қалыпты жұмысы үшін келесі шарт орындалатындай құбыр диаметрін таңдау қажет:

0,5 м.вод.ст. Нсист. = 1 м.вод.ст. (20)
мұнда Нсист - ұзындығы бойынша және жергілікті кедергілерде қысымның жоғалуы, м. сулар.құжат
Жергілікті кедергіге қысымның жоғалуы анықталады
,Па (21)
мұнда ξ - жергілікті кедергі коэффициенті (1 , қосымша 9, б. 257),
- құбырдың осы учаскесіндегі судың динамикалық қысымы, Па.
Есептік учаскелердің жергілікті кедергілерінің коэффициенттері 10-кестеге енгізіледі.

10-кесте
Жергілікті кедергі коэффициенттерінің мәні.

Учаске №
Жергілікті кедергісі
Жергілікті кедергі схемасы
ξ - жергілікті кедергі коэффициенті
1
2
3
4
1-2
Тармақтауға бұрылатын үштіктер

1,5
2-3
Тармақтауға бұрылатын үштіктер,
Вентиль

8,5
3-4
Бөлу 90º- 2дана,
Вентиль

4,5
4-5
Тармақтауға бұрылатын үштіктер-3 дана

4,5
5-6
Тармақтауға бұрылатын үштіктер-3 дана

4,5
6-7
Тармақтауға бұрылатын үштіктер-3 дана

4,5
7-8
Тармақтауға бұрылатын үштіктер-3 дана

4,5
8-9
Тармақтауға бұрылатын үштіктер-3 дана

4,5
9-10
Тармақтауға бұрылатын үштіктер-3 дана

4,5
10-11
Тармақтауға бұрылатын үштіктер,
Бөлу - 4 дана,
Шұра - 2 дана,

53,5
11-12
Бөлу,
Вентиль

25,5
12-13
Тармақтауға бұрылатын үштіктер,
Вентиль

26,5
13-14
Бөлу,
Тармақтауға бұрылатын үштіктер,
Вентиль

27,5
14-15
Тармақтауға бұрылатын үштіктер,
Вентиль

26,5
15-16
Бөлу - 3 дана
Вентиль

26,5
16'-15'
Бөлу - 3 дана
Вентиль

26,5
15'-14'
Тармақтауға бұрылатын үштіктер,
Вентиль

26,5
14'-13'
Бөлу,
Тармақтауға бұрылатын үштіктер,
Вентиль

27,5
13'-12'
Тармақтауға бұрылатын үштіктер,
Вентиль

26,5
12'-11'
Бөлу,
Вентиль

25,5
11'-10'
Тармақтауға бұрылатын үштіктер,
Бөлу - 4 дана,
Вентиль - 2 дана

53,5
10'-9'
Тармақтауға бұрылатын үштіктер-3 дана

4,5
9'-8'
Тармақтауға бұрылатын үштіктер-3 дана

4,5
8'-7'
Тармақтауға бұрылатын үштіктер-3 дана

4,5
7'-6'
Тармақтауға бұрылатын үштіктер-3 дана

4,5
6'-5'
Тармақтауға бұрылатын үштіктер-3 дана

4,5
5'-4'
Тармақтауға бұрылатын үштіктер-3 дана

4,5
4'-3'
Бөлу -2 дана,
Вентиль

4,5
3'-2'
Тармақтауға бұрылатын үштіктер,
Вентиль

8,5
2'-1'
Тармақтауға бұрылатын үштіктер

1,5

Жергілікті кедергілерге қысым шығыны кесте немесе монограмма бойынша анықталады [1, қосымша, б, 258; сурП.59, б. 133].
Құбырдың есептік учаскелерінің диаметрі кесте немесе монограмма ([1], қосымша 10, б. 258, сурет.11.59, б. 133 бойынша таңдалады). Құбырдың диаметрін анықтау үшін есептік айналым сақинасы бойынша үйкеліске қысымның үлестік жоғалуын және әрбір есептік учаске бойынша ағатын жылу тасымалдағыштың мөлшерін білу қажет.
Есептік учаске бойынша ағатын жылу жеткізгішінің саны мынадай формула бойынша анықталады

кгм (22)

мұнда Qуч - есептелетін учаскенің жылу жүктемесі, Вт; с - судың меншікті массалық жылу сыйымдылығы, с=4,1868 кДжкг·°С =1 ккал кг·°С; tr - жүйеге түсетін судың температурасы, °С; t0 - жүйеден шығатын судың температурасы, °С.
Гидравликалық есептің нәтижесі 7-кестеге сәйкес келеді.
Көрсетілген жағдайлар сәйкес келмеген жағдайда жекелеген учаскелерде құбырдың диаметрін ұлғайту (егер қысым қоры жеткіліксіз болса) немесе азайту (қоры 50% - дан артық болса) және есептеу 7-кестеге енгізілуі қажет.

6 Элеваторлық енгізу торабын есептеу

Элеваторлық енгізу торабын есептеу элеваторды таңдау болып табылады.
Элеваторды іріктеудің негізгі параметрі шүмектің диаметрі болып табылады:

dc=10dг 0,78Gпр21+q2dг4+0,61+q2-0,4q2, (23)

dc=10*0,38 0,780,1921+1,1520,384+0,61+1,152-0, 4*1,152=6,44см
dc=10*0,38 0,780,1921+2,0720,384+0,61+2,072-0, 4*2,072=8,64см

мұнда dг - элеватор мойынының диаметрі, см; q - элеватордың араласуының есептік коэффициенті; Gпр - аралас судың келтірілген шығыны, тсағ.
Элеватордың диаметрі, см, мойны мынадай формула бойынша анықталады

dг=0,874√ Gпр (24)

dг=0,874√ 0,19=0,38 см
Мынадай тәуелділік бойынша анықталатын араластыру коэффициенті:

q=1,15T1-t1t1-t2, (25)

q=1,15120-9595-70=1,15

q=1,15150-9595-70=2,07
мұнда T1 - жылу желісінен элеваторға түсетін судың температурасы, °С; t1 - жылу жүйесіне түсетін элеватордан кейінгі аралас судың температурасы, °С; ; t2 - жылу жүйесінен түсетін салқындатылған судың температурасы, °С; 1,15 - қор коэффициенті.
Келтірілген шығыс, т сағ, аралас су
Gпр=GсмНсист.=Q0t1-t2c1000Нсист , (26)

Gпр=90061,4595-70*1*1000373,81=0,19 тч

мұнда Q0 - үй жылыту жүйесіндегі жылу шығыны, ккалсағ; Нсист - үй жылыту жүйесінің гидравликалық кедергісі, м. су.с - 1 ккал(кг∙°С) тең судың жылу сыйымдылығы.
Алынған деректер негізінде 11-кесте бойынша элеватордың нөмірі анықталады.

11-кесте. Мосэнерго типті элеваторлардың сипаттамалары

№ элеватор
1
2
3
4
5
6
7
dг, мм
15
20
25
30
35
47
59
dс. мм
3-4,5
4,5-6
6-7
7-8
8-10
10-14
14-22

7 Табиғи ұйымдастырылмаған (арналық) желдету жүйесін есептеу

Желдету жүйесін есептеу берілген (орналасатын) қысым кезінде талап етілетін ауа алмасуды қамтамасыз ететін сору каналдарының қимасының ауданын таңдау болып табылады.
Желдету жүйесін есептеуге кіріспес бұрын ғимараттың сору каналдарының сызбасын алып тастау қажет. Сору каналдарын есептеуді азайту мақсатында оларды жинау ауа өткізгішіне және сору шахтасына біріктірмей жобалау ұсынылады.
Есептеу желдету құрылғысы қажет барлық үй-жайларда қажетті ауа алмасуын анықтаудан басталады. Үй-жайдың алынған ауа алмасуына байланысты ауа қозғалысының берілген жылдамдығы кезінде ауа өткізгіштің сору арнасының ауданы алдын ала есептеледі.
(27)
мұнда L - желдету ауасының көлемі, м3;
w - желдету арнасы бойынша ауа қозғалысының жылдамдығы, мс.
Жоғарғы қабаттың тік арналарындағы ауа қозғалысының жылдамдығын 0,5-0,6 мс тең қабылдау ұсынылады,- оны әр төмен орналасқан қабатқа 0,1 мс ұлғайтады. Алынған алаң бойынша каналдың ең жақын типтік қимасы қабылданады. Ең төменгі рұқсат етілген мөлшері кірпіш арналарын(12)∙(12) кірпіш және приставочных ауа 100*150 мм. содан Кейін анықталады нақты ауа қозғалысының жылдамдығы арнада. Табиғи сору желдеткішінің қалыпты жұмысын қамтамасыз ету үшін" келесі шарт орындалуы қажет:

Па (28)

мұндағы R-үйкеліс қысымының үлестік шығындары, Па м;
- ауа өткізгіштердің ұзындығы, м;
- беттің кедір-бұдырлығына түзету коэффициенті, (1, кесте.5, б. 208),
Z - жергілікті кедергіге қысым жоғалту, Па;
- 1,1 + 1,15 тең қор коэффициенті;
- қолда бар қысым. Па.
Табиғи сору желдеткішінің арналық жүйелерінде пайда болатын қысымның шамасы мынадай тәуелділік бойынша анықталады:

Па, (29)
мұнда hi - сору тесігінің ортасынан сору шахтасының сағасына дейін қабылданатын әуе бағанасының биіктігі, м;
- сыртқы және ішкі ауаның тығыздығы, кг м3 .
Қолданыстағы қысым құрылыс ауданына қарамастан сыртқы ауаның температурасы +5 үшін анықталады.
Желдету каналының болжамды қабылданған қимасы бойынша үйкеліске қысымның жиынтық шығыны және жергілікті кедергілер анықталады. Үйкеліс қысымының үлестік шығыны болат дөңгелек ауа өткізгіштерге арналған кесте немесе монограмма бойынша анықталады (1, 13, 261-2262 бет, 12 сурет, 209 бет).
Дөңгелек емес қимадағы ауа өткізгіштерді (арналарды) жобалау кезінде есептік кестелерді немесе монограммаларды пайдалану үшін эквивалентті диаметрді анықтау қажет. Тікбұрышты қима үшін эквивалентті диаметрі:

(30)
мұнда a,b - тікбұрышты ауа өткізгіштің жақтарының өлшемдері, М.
Жоғалту қысым мен жергілікті кедергілер сәйкес анықталады (1, II қосымша, 260 б.).
hw Па,

мұнда - есептік қатысуға жергілікті қарсыласу коэффициенттерінің сомасы, (1,14-қосымша, 263-265 Б.);
h w -динамикалық қысым, Па.
Динамикалық қысым монограмма бойынша немесе келесі тәуелділік бойынша анықталуы мүмкін(1, сурет.III. 12, б. 209):

Па, (31)
мұндағы w-ауа қозғалысының жылдамдығы, м с;,
р - ауа тығыздығы, кгм ,(1, қосымша 12, б.260).
Есептеу 8 кестеге түседі.

Қорытынды

Курстық жобаны орындау нәтижесінде осы ғимарат үшін сыртқы қоршаулардың қалыңдығы, жылытылатын үй-жайлардың жылуын жоғалту, элеваторлық енгізу, құбырлардың диаметрі, жылыту аспаптарының беті, желдету жүйесі есептелген. Жылу жүйесінің түрі таңдалып, оның классификациялық белгілері бойынша сипаттамасы берілді, сондай-ақ желдету жүйесі сипатталған.
Жобада пайдаланылған су жылыту жүйесінің артықшылықтары:
- үй-жай температурасының біркелкілігін қамтамасыз ету;
- сыртқы ауа температурасына байланысты су температурасын өзгерту жолымен жылу беру құралдарының жылу беруін орталық реттеудің қарапайымдылығы;
- бесшумность әрекеті;
- ұзақ мерзімділік;
- аспаптардан үстіңгі беттің жоғары емес температурасы.
Кемшіліктер:
- металдардың жоғары шығыны;
- жүйені еріту қаупі.
Желдету жүйесі табиғи пайдаланылған, онда сыртқы ауаны беру немесе ластанған ауаны шығару ғимараттың конструкцияларында көзделген арнайы арналар немесе қосымша ауа өткізгіштері арқылы жүзеге асырылады. Бұл жүйелердегі ауа сыртқы және ішкі ауа қысымының айырмашылығы салдарынан орын алады.

Қосымша А
Ғимараттың жылу шығынын есептеу
№ үй-жай
Үй-жайдың температурасы, tв, °С
Қоршау конструкцияларының сипаттамасы
Негізгі жылу шығыны,Qосн., Вт.
Қосымша жылу шығыны
Есептік жылу шығыны, Qрасч., Вт

Қоршаудың атауы
Ориента-ция
Қоршау өлшемі, (a·b)
Қоршау алаңы, S, м2
К, Втм2·°С
tв-tн, °С
п

Бағдарлауға арналған,%
Желге,%
Басқалар, %
Жиынтық, Qдоб., Вт

101 Тұрғын бөлме
24
НС,510мм
З
4,51*3,735
14,29
0,62
57
1
505,0086
5
5
505,01*10
50,501
555,5096

НС,510мм
Ю
6,31*3,735
23,57
0,62
57
1
832,9638
0
5
832,96*5
41,65
874,6138

ТО
З
1,5*1,7
2,55
1,82
57
1
264,537
5
5
264,54*10
26,45
290,987

ВП120
С
4,56*3,35
15,27
2,82
9
1
387,5526
,

387,5526

ПП
,
5,8*4
23,2
0,53
60
0,6
442,656
,

442,656

Барлығы
2551,319
102
Ас бөлме
15
НС,510мм
З
4,3*3,735
13,51
0,62
48
1
402,0576
5
5
402,06*10
40,21
442,2676

ТО
З
1,5*1,7
2,55
1,82
48
1
222,768
5
5
222,77*10
22,28
245,048

ПП
,
2,2*4,3
9,46
0,53
51
0,6
153,42228
,

153,42228

Барлығы
840,73788
103 Ванна
25
ВП120
З
1,76*3,35
5,9
2,82
10
1
166,38

166,38

ВП120
Ю
1,94*3,35
6,5
2,82
9
1
164,97

164,97

ВП120
В
1,76*3,35
5,9
2,82
9
1
149,742

149,742

ПП
,
1,94*1,76
3,41
0,53
61
0,6
66,14718

66,14718

ВП120
Ю
1,94*3,35
6,5
2,82
9
1
164,97

164,97

Барлығы
712,20918
104 Тұрғын бөлме
22
НС,510мм
З
4,3*3,735
13,51
0,62
55
1
460,691
5
5
460,69*10
46,07
506,761

ВП 120
В
4,3*3,35
14,41
2,82
6
1
243,8172

243,8172

ВП 120
С
4,26*3,35
14,27
2,82
7
1
281,6898

281,6898

ТО
З
1,5*1,7
2,55
1,82
55
1
255,255
5
5
255,255*10
25,52
280,775

ПП
,
4,3*4,26
18,32
0,53
58
0,6
337,89408

337,89408

Барлығы
1650,9371
105
Ас бөлме
15
НС,510мм
З
4*3,735
12,39
0,62
48
1
368,7264
5
5
368,73*10
36,87
405,5964

ПП
,
3,22*4
12,88
0,53
51
0,6
208,88784

208,88784

ТО
З
1,5*1,7
2,55
1,82
48
1
222,768
5
5
222,77*10
22,28
245,048

Барлығы
859,53224
106 Ванна
25
ВП120
В
1,95*3,35
5,53
2,82
9
1
140,3514

140,3514

ВП120
Ю
1,55*3,35
5,19
2,82
9
1
131,7222

131,7222

ПП

1,95*1,55
3,02
0,53
61
0,6
58,58196

58,58196

ВП120
В
1,95*3,35
5,53
2,82
3
1
46,7838

46,7838

Барлығы
330,65556

107 Ванна
25
ВП120
В
1,95*3,35
5,53
2,82
9
1
140,3514

140,3514

ВП120
С
1,55*3,35
5,19
2,82
9
1
131,7222

131,7222

ПП

1,95*1,55
3,02
0,53
61
0,6
58,58196

58,58196

ВП120
В
1,95*3,35
5,53
2,82
3
1
46,7838

46,7838

Барлығы
330,65556
108
Ас бөлме
15
НС,510мм
З
4*3,735
12,39
0,62
48
1
368,7264
5
5
368,73*10
36,87
405,5964

ПП

3,22*4
12,88
0,53
51
0,6
208,88784

208,88784

ТО
З
1,5*1,7
2,55
1,82
48
1
222,768
5
5
222,77*10
22,28
245,048

Барлығы
859,53224
109 Тұрғын бөлме
22
НС,510мм
З
4,3*3,735
13,51
0,62
55
1
460,691
5
5
460,69*10
46,07
506,761

ВП 120
Ю
4,26*3,35
14,27
2,82
7
1
281,6898

281,6898

ВП120
В
4,3*3,35
14,405
2,82
6
1
243,7326

243,7326

ТО
З
1,5*1,7
2,55
1,82
55
1
255,255
5
5
255,255*10
25,52
280,775

ПП

4,3*4,26
18,31
0,53
58
0,6
337,70964

337,70964

Барлығы
1650,668
110 Ванна
25
ВП120
З
1,76*3,35
5,89
2,82
10
1
166,098

166,098

ВП120
С
1,94*3,35
6,5
2,82
9
1
164,97

164,97

ВП120
В
1,76*3,35
5,89
2,82
9
1
149,4882

149,4882

ПП

1,76*1,94
3,41
0,53
61
0,6
66,14718

66,14718

ВП120
С
1,94*3,35
6,5
2,82
9
1
164,97

164,97

Барлығы
711,67338
111
Ас бөлме
15
НС,510мм
З
4,3*3,735
13,51
0,62
48
1
402,0576
5
5
402,06*10
40,21
442,2676

ТО
З
1,5*1,7
2,55
1,82
48
1
222,768
5
5
222,77*10
22,28
245,048

ПП

2,21*4,3
9,5
0,53
51
0,6
154,071

154,071

Барлығы
841,3866
112 Тұрғын ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Жылыту жүйелеріне арналған жылу тасымалдағыштар
Алматы қаласының Республика сарайын жылумен қамтамасыз ету жүйелерінің тиімді нұсқасы
Қызылорда қаласының жылдық жылу шығынының есебі
Жылыту жүйелерінің элементтері
Ыстық сумен қамту жүйесі
Жылу энергиясының шығынын есептеу
Тұрғын үй - коммуналдық шаруашылықтағы жылу пунктін TIA Portal программалық қамтамасы негізінде сымды байланысы бар үлестірілген өндірістік желіні құрастыру және зерттеу мәселелері
ҒИМАРАТТАРДЫ ЖЫЛУМЕН ҚАМДАУ ЖҮЙЕЛЕРІ
Жеке жылу орталығының жұмысынын зерттеу
Астана қаласындағы «Сарайшық» көп қабатты ТК жылыту жүйесі
Пәндер
