Автоматтандырылған агломерат өндірісі үшін өлшеу жүйесін әзірлеу



Жұмыс түрі:  Курстық жұмыс
Тегін:  Антиплагиат
Көлемі: 15 бет
Таңдаулыға:
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

ҚАРАҒАНДЫ ИНДУСТРИАЛЫҚ УНИВЕРСИТЕТІ КЕ АҚ

Жасанды интеллект технологиясы кафедрасы

КУРСТЫҚ ЖҰМЫС

Тақырыбы:

____________________ Қабылдаға н: ЖИТ каф.
(бағасы) аға оқытушысы
Серғазықызы А.
________________
(қолы)

Комиссия мүшелері: Орындаған: _________
(тобы)
____________________ тобының студенттері
(қолы) ________________
____________________ (Т.А.Ж.)
(қолы)

Теміртау, 2020 ж.
Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
3
КЖ.6В06101.1-19.1.ПЗ

Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
3
КЖ.6В06101.1-19.1.ПЗ

МАЗМҰНЫ
КІРІСПЕ 3
5
6
8
ҚОРЫТЫНДЫ 9
ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ 25

Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
4
КЖ.5В070200.151-18.1.ТХ

Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
4
КЖ.5В070200.151-18.1.ТХ

КІРІСПЕ
Курстық жұмысымның тақырыбы: Автоматтандырылған агломерат өндірісі үшін өлшеу жүйесін әзірлеу.
Курстық жұмыс мақсаты - теориялық білімді жүйелеу, бекіту және кеңейту, Автоматтандырылған агломерат өндірісінің өлшеу жүйесінің нақты міндеттерін ғылым мен техника жетістіктерінің қазіргі деңгейіндегі есептеу және жобалау практикалық дағды машықтарын алу.
Курстық жұмысымның өзектілігі: Автоматтандырылған агломерат өндірісі үшін өлшеу жүйесін әзірлеуді тереңінен қарастыру.
Курстық жұмысты орындау берілген тақырып бойынша білімімді терең зерделеуге және агломератты құю процесін автоматтандыруды жобалаудың практикалық дағдыларын алуға және өлшеу схемаларын есептеуге мүмкіндік береді.
Автоматиканы кеңінен қолдану, сипаты мен тереңдігі техникалық прогресс жүзеге асырылатын жағдайлардағы қоғамдық - экономикалық құрылымдыммен анықталатын әлеуметтік салаларды тудырады.

Өзг
.
Бет
Құжат №
Қолы
Күні
Бет
5
КЖ.5В070200.151-18.1.ТХ

Орындаған
Әлім А.
Тексерген
Серғазықызы А.
Реценз.

Н.Бақылау

Бекітілді

Агломерат өндірісінің жалпы сипттамасы
Әдеб.
Беттер
2
ҚИУ, БИ-17к-1 тобы
Өзг
.
Бет
Құжат №
Қолы
Күні
Бет
5
КЖ.5В070200.151-18.1.ТХ

Орындаған
Әлім А.
Тексерген
Серғазықызы А.
Реценз.

Н.Бақылау

Бекітілді

Агломерат өндірісінің жалпы сипттамасы
Әдеб.
Беттер
2
ҚИУ, БИ-17к-1 тобы
ІІ НЕГІЗГІ БӨЛІМ 2.1 Агломерат өндірісінің жалпы сипттамасы

Агломерат (латын тілінен agglomera -- қосамын, жинақтаймын) -- 1 қара және түсті металлургияда -- байытылған кентас концентраты мен майда кендерді шахта пештерінде қорытар алдында күйдіріп алынған кесек өнім. Темір кентасына марганецті қосып күйдіріп кесектелген концентрат темір-марганец Агломератты, ал құрамындағы СаО мен МgO қосындылары SіO2 мен Al2O3 -тен астамы қосындысына бір-бірімен тең болған шихтадан жасалған темір, кентасты Агломератне өзі ерігіш Агломерат делінеді. Сол сияқты бессемер және шаңды Агломерат бар. Агломераттың 95 қара металлургияда, түсті металлургияның алюминий, никель, қорғасын, мыс өндірістерінде пайдаланылады.
Рудаларды дайындау сұрыптаудан, байытудан (темір құрамын көбейту) және кесектеуден тұрады. Соңғысы агломерация әдісімен іске асырылады. Мұнда шаңды рудалар, концентраттар және ұсақталынған кокс берігі және құпталған кесектерді пісіру әдісі - агломерат әдісі деп аталады. Агломерация кезінде күкірт құрамы өзгереді және басқадай қоспалар жойылады, бос породалардың шлактануы өтеді. Домна балқуында темірдің (Fе) қалпына келтірілуі артады. Агломераттарды домна пештерінде пайдалануы шойын сапасын жақсартуға, өнімділігін арттыруына және кокс шығының төмендетуіне мүмкіндік береді. Қазіргі заманғы аглофабрика күрделі машиналарымен және аппараттартыі кешені болып табылады және жеке қабылдау бөлімшелерінен, шихталы материалдар қоймаларынан, отындар дайындау, шихталы, әктер-бөлшектеу, араластыру және бас корпустарынан тұрады. Құрамына пісірілу, бөлшектеу, сұрыптау, агломератты суыту өндіріс учаскілері кіреді. Онымен қоса, эксгаустер арқылы жану өнімдерін қайтару және коммуникациялау циклдерінен тұрады. Негізгі транспортты құралы транспортты конвейерлері болып табылады. Ағымды транспортты жүйесін құрайтын (АТЖ) өндіріс учаскісіне АТЖ- нің бір бөлігі кіреді. Өздік жеке функцияларын орындайтын механизмдермен және аппараттардын келісімді жұмыс істеуінен учаскілерде қоймалау, транспорттау, мөлшерлеу, компоненттерді араластыру, дымқылдау және агломашинаға шихталарды тиеу іске асырылады.

Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
6
КЖ.5В070200.151-18.1.ТХ

Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
6
КЖ.5В070200.151-18.1.ТХ

Агломерация процесі үздіксіз болып табылады. Агломерационды фабрикаларда іске асырылатын және процестің автоматтандыруын жеңілдетеді. Негізгі бөлімшелері - шихталарды дайындау; пісірілу процесі. 1-ші бөліміне кен, колошникті шаң және отын (кокс) жатады.). Әрі қарай шихталар араластырғыш барабандарына беріледі - араластырылады, іріленеді, дәнді, кеуекті (рыхлый) болуын қамтамасыз ететің. Дайындалған шихталар арнайы конвейерлер арқылы пісірілу бөлімшесіне беріледі - арнайы агломашинасына үздіксіз лентасы бар :пісірілу тележкалар (паллет). Жабылған шихта қабаты жағу горн астынан өткенде отынның бет жағы жана бастайды. Әрі қарай сиретілу камераларынан өтеді шихтадан ауа өте бастайды және ыстық отын жоғыры бетінен қабаттың тереңдігіне ~0,3 ммс жылдамдығымен тарайды. Жану зонасында температура 1400-16000С болады. Пісірілетін материал балқып және кеуекті (пористый) кесекті агломерат жасалынады. Жану өнімдері шаңнан тазартылып эксгаустермен атмосфераға шығарылады.
Агломераттарға қойылатын талаптар:
а) Құрамында темір құрамы жоғары болуы;
б) негізділігінің жоғарлығы;
в) беріктігі жоғарлығы;
г) оы көрсеткіштерінің тербеленуі.
Агломератты алу процесін басқару міндеттері шихталы бөлімшесінің және агломашинаның жоғары сапалы агломерат алу үшін уақыт бойынша сипаттамасы тұрақты және машинаның өндіріс өнімділігі жоғары болғанда. жұмыс тәртіптерін таңдауымен және тәртіптерін қамтамасыз етуі болып табылады. Аглопроцесін негізгі басқаруға әрекет берушілер: шихта компоненттерінің қатынастары, отын құрамы және шихта ылғалдылығы, шихта шығыны, агломашинаның лентасын қозғалу жылдамдығы, отын шығыны, жағу камерасындағы ауа шығыны. Агломерат өндірісі өте күрделі процесс - химиялық, гранулометриялық құрамының өзгеруі, шихта компоненттерінің өзгеруі, өлшеу жағдайы, бору, шихтаны араластыру және ылғалдылығы өзгеруі, горн жұмыс істеуінің өзгеруі, аглолентаға шихталарды орналастыру жағдайы өзгеруі және т.б. жатады.

Өзг
.
Бет
Құжат №
Қолы
Күні
Бет
7
КЖ.5В070200.151-18.1.ТХ

Орындаған
Әлім А.
Тексерген
Аявхан К.А.
Реценз.

Н.Бақылау

Бекітілді

Технологиялық процестердің автоматты басқару әдістері

Әдеб.
Беттер
6
ҚМИУ, АжБ-18с тобы
Өзг
.
Бет
Құжат №
Қолы
Күні
Бет
7
КЖ.5В070200.151-18.1.ТХ

Орындаған
Әлім А.
Тексерген
Аявхан К.А.
Реценз.

Н.Бақылау

Бекітілді

Технологиялық процестердің автоматты басқару әдістері

Әдеб.
Беттер
6
ҚМИУ, АжБ-18с тобы
2.2 Технологиялық процестердің автоматты басқару әдістері Кез келген күрделіліктің автоматтандыру жүйесін әзірлеу және енгізу сенімді өлшеу құралдарынсыз мүмкін емес. Температураны бақылау, газдың, сұйықтың, сусымалы материалдардың қысымы мен шығынын өлшеу, сондай-ақ агломерат қондырғысындағы басқа да осындай өлшеулер әдетте стандартты өлшеу құралдарының көмегімен жүзеге асырылады. Агломерация процесінің параметрлерін басқарудың кейбір нақты әдістерін қарастамыз.
Агломерат процесінің маңызды технологиялық параметрлерінің бірі - қоспаның бастапқы компоненттері мен дайын құйманың химиялық құрамы мен физикалық қасиеттері. Көптеген зауыттарда сынамаларды іріктеу, кесу және химиялық зертханаға жеткізу операциялары және экспресс-анализдің өзі қолмен, көп уақытты жұмсай отырып жүзеге асырылады. Талдау нәтижелері туралы ақпарат процеске жедел әсер етуге мүмкіндік бермей, кешіктіргішке келеді. Ақпараттың берілуін тездету үшін цифрлық басып шығару құрылғылары бар телетайп құрылғылар қолданылады, ал ағынды автоматты басқару үшін рентгендік спектрлік талдау әдісі қолданылады. Қораптардағы материалдың мөлшерін бақылау үшін қолданылатын құрылғылар қосарланған функцияны орындайды. Олар материалдың қол жетімділігі мен деңгей өлшеуіштері (деңгей өлшегіштері) ретінде жұмыс істейді. Заряд деңгейі туралы ақпарат негізінен салмақ өлшеу жүйелерінде қолданылады. Бункерлердегі заряд деңгейін бақылау әдетте электрод сенсорлары арқылы жүзеге асырылады. Оның жұмыс принципі электродтар мен оның деңгейі өзгерген кезде заряд арасындағы электр кедергісінің (немесе сыйымдылықтың) өзгеруіне негізделген.

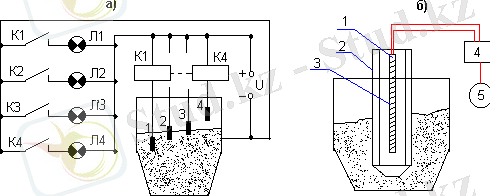

1 - сурет. Дискретті деңгей өлшеуіштерінің диаграммасы (а) және үздіксіз жұмыс (б)

Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
8
КЖ.5В070200.151-18.1.ТХ

Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
8
КЖ.5В070200.151-18.1.ТХ

1 - суретте (а) агломерат машинасының аралық бункеріндегі заряд деңгейін автоматты түрде дискретті бақылау диаграммасы көрсетілген. Деңгейді көрсету әр түрлі ұзындықтағы 1-4 электродтардың өзектерін қолдана отырып, биіктігі бойынша төрт нүктеде жүзеге асырылады. Электродтар бір-бірінен оқшауланған және K1-K4 релелері олармен қатар жүреді, заряд деңгейі электрод өзегіне жеткенде іске қосылады. Тиісті индикатор шамы жанады. Заряд деңгейін үнемі бақылау үшін сенсор қолданылады. Оның жұмысы электромагниттік принципке негізделген. Тот баспайтын болаттан жасалған 1 қорғаныс қақпағында (1-сурет, б) сызықтық трансформатордың 2 өзегі орналасқан. Ферромагниттік өзектің ұзындығы деңгей өлшеу диапазонына сәйкес келеді. Біріншілік және екінші орамалар өзекшелерде орналасқан. Айнымалы ток кернеуі бастапқы орамада қолданылады, екінші орамада индукцияланады. Егер бункерде заряд болмаса, өзара индуктивтілік аз болады, ал екінші реттік орамадағы бастапқы кернеу аз болады. Қондырғы толтырылған кезде сенсор айналасындағы кеңістіктің магниттік кедергісі өзгереді, екінші орамадағы өзара индуктивтілік пен кернеу артады. Бұл кернеу (4) құрылғысын қолдана отырып, тұрақты кернеуге айналады және өлшеуішке (5) беріледі, оның шкаласы деңгеймен өлшенеді. Қораптардағы материалдар деңгейінің позициясы радиоизотоптық датчиктермен де басқарылады, олардың жұмыс принципі олар материал қабатынан өткен кезде сәуленің сіңуіне негізделген. 2 суретте а радиоизотоп деңгейінің өлшеуішінің диаграммасы көрсетілген. (1) шығарғыштар мен (2) есептегіштер бункердің қарама-қарсы жағында орналасқан. (3) электронды блок арқылы иондану тогы өлшеу құралына беріледі (4). Есептегіш (2)-нің сәулелену қарқындылығы иондану тогының мөлшері заряд деңгейіне байланысты болады. Бұл деңгей неғұрлым жоғары болса, иондану тогы соғұрлым төмен болады. Өлшеу құралын деңгейдің өлшем бірлігінде тексеруге болады.

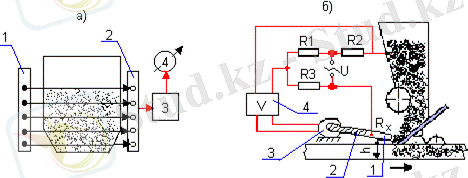

2-сурет. Радиациялық деңгей өлшеуішінің (а) және заряд көлбеу датчиктерінің диаграммасы (б).
Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
9
КЖ.5В070200.151-18.1.ТХ

Өзг
.
Бет
Құжат №

Қолы
Күні
Бет
9
КЖ.5В070200.151-18.1.ТХ

Ажыратқыш машинаның жүктеу науасындағы заряд көлбеуінің биіктігін бақылау үшін 2 - (б) суретте көрсетілген датчик қолданылады. Датчикте оқшаулағыш материалдың 2 тұтқасы бар. Оған зонд 1 контактілі металл пластина түрінде орнатылады. Тұтқыш мотор білігіне (3) қосылған. Электрондық түрлендіргіші Rl-R3 резисторларынан және 4 электронды күшейткіштен тұратын көпір өлшеу тізбегінен тұрады. Зарядтың көлбеу биіктігі h өзгергенде, өлшеу зондының зарядына батырылу дәрежесі (1)электродтың зарядының Rx өтпелі кедергісі .. Бұл кедергі өлшеу көпірінің қолдарының біріне кіреді және оның мәні көпірдің шығуында өзгергенде, күшейгеннен кейін сигнал пайда болады. Электр қозғалтқышы 2 тұтқаны көпірдің өлшеу тізбегін тепе-теңдікке жеткізетін бағытта, яғни көпір нөлдік сигнал алғанға дейін зонд зарядтың бетінде болған кезде пайда болады. Заряд көлбеуінің биіктігіне пропорционалды сигнал электр қозғалтқышына орнатылған арнайы түрлендіргіштен алынады және өлшеуішке беріледі. Оның шкаласы көлбеудің биіктігінен бірнеше миллиметрге жетеді. Агломераттың ылғалдылығын бақылау тікелей өлшеуге және оны ылғалдау кезінде зарядтың сапасын анықтайтын жанама параметрлерді бақылауға негізделген. Қоспаны ылғалдандырудың автоматты басқару жүйелерінде нейтрондық және электрлік әдістер таралды.
Нейтрон әдісі сутегі атомдарымен жылдам нейтрондардың баяулауын өлшеуге негізделген. Егер сіз ылғал материалды тез нейтрондармен сәулелендірсеңіз және материалдағы нейтрон ағынын шашырату арқылы алынған баяу нейтрондардың санын есептесеңіз, онда сутегі атомдарының санын және материалдың ылғалдылығын жанама түрде анықтауға болады. Баяу нейтрондар саны неғұрлым көп болса, соғұрлым ылғал мөлшері соғұрлым жоғары болады. Ылғал өлшегіштерде тез нейтрондарды алу үшін плутоний-бериллий көзі (3) пайдаланылады. Ол металды гильзада 2 пломбаланған плутоний мен бериллий ұнтақтарының қоспасы болып табылады (3-сурет, а).

3-сурет. Ылғалдылық нейтрон датчигінің (а) және индукциялық агрегаттар аймағының орналасу датчигінің диаграммасы
Өзг
... жалғасы
