Реферат

Біріктірілген сомын кілті

Орындаған: Жұмалинова Г. К.

Группа: ТМЖ-201

Курс:2
Тексерген: Аға оқытушы Кенжебекова А. Е.

2020 год.

Мазмұны:

Кіріспе . . . 2

1. Кілттің жалпы сипаттамасы3

2. Сомын кілттің түрлері . . . 4


2. 1. Монолитті . . . 4

2. 2. Реттелетін . . . 5

2. 3. Құрама . . . 6

2. 4. Спецификалық профилді . . . 7

2. 5. Арнайы . . . 8

3. Жиынтықтың қысқаша сипаттамасы және қолданылу аясы . . . 9

4. Жинақты таңдау. Негізгі өлшемдер10

5. Құралдарды жасауға арналған Материалдар . . . 11

6. Тречоттық аралас сомын кілттері . . . 12

7. Аралас сомын кілттерінің ГОСТ-ы13

Колданылған ақпарат құралдары . . . 14

Кіріспе

Еуропадағы сомын кілт туралы алғашқы ескертулер XV ғасырда кездеседі. Алайда, сомын кілттер XIX ғасырда ғана кең таралды. Сомын кілттерді өндіруде алғашқылардың бірі болып «Mauser» мамандандырылған. Енді сомын кілттің өнертабысының авторлығын анықтау мүмкін емес. XIX-XX ғасырларда кілттердің әртүрлі үлгілеріне көптеген патенттер тіркелген болатын. Сомын кілттердің алғашқы губкалы моделдерін ағылшын ғалымы Эдвин Бердом Баддинг(ағыл. Edwin Beard Budding ) ұсынған болатын. Ал жылжымалы кілт моделін 1837 жылы жарыққа шығарып, патенттеген француз ғалымы Ле Руа-Трибо болып табылады. 1892 жылы Петтер Йохансон реттелетін кілтті өзгертіп, құрылымға құрт қосып, жасады мұндай кілтті ұзақ уақыт "Шведтік" деп атады. Әр түрлі кілттерге арналған көптеген конструкциялар мен патенттер болғандықтан, олар бастапқыда ешқандай жіктеуді ұстанбады.

Тек XIX ғасырдың аяғы мен ХХ ғасырдың басында кілттер стандарттарын метрикалық және дюймдік жүйелерге бөлу басталды.

Бұл жұмыста мен сомын кілттер және олардың түрлері туралы талқылау жүргізетін боламын.

1. Кілттің жалпы сипаттамасы

Қазіргі уақытта мұндай құрылғыларсыз жасалатын кез-келген жөндеу жұмыстарын елестету өте қиын. Мәселе мынада, болт қосылымы бүгінде ең көп таралған. Әрине, әр қосылыс үшін белгілі бір мөлшерде гайка мен болт қолданылады, яғни олар әртүрлі мөлшердегі кілттерді де қолдануы керек. Құралдар осы параметрде ерекшеленетіндіктен, олар әр түрлі болады: кароб, қақпақ, трещоттық және т. б.

Әр түрлі жағдайларда осы құрылғылардың әртүрлі түрлерін қолдану қажет болғандықтан, біріктірілген кілттер жиынтығы ойлап табылды. Қолымызда бұндай жинақ бола тұра кез келген болттық кұрылымды ешқандай бір кедергісіз шешуге болады.

2. Сомын кілттің түрлері

2. 1. Монолиттік

Изображение выглядит как гаечный ключ, здание, металлический, стоит Автоматически созданное описание

Кароб, жиналмалы, аралас, торцтық кілттер

Кароб (ашық жұтқыншақ) - жұмыс профилі екі немесе үш жағынан бекіткішті қамтитын кілт. U - пішіні бар. Көбінесе кароб кілттері екі жақты, жұмыс аймақтары жақын. Кілттің жұмыс аймағы құралдың бойлық осіне 30° бұрышпен бұрылады, бұл қол жетімді жерлерде үлкен жұмыс ауқымын қамтамасыз етеді.

Жылжымалы-жұмыс профилі бөліктің профилін қайталай отырып, барлық жағынан бекіткішті қамтиды. Кілттердің бұл түрі негізінен екі жақты.

Аралас - дененің бір ұшында кароб, ал екінші жағында қалпақ басы орналасқан. Мұндай кілттердің екі басы да бірдей мөлшерде.

Торцтық - кілттердің басқа түрлерін қолдану мүмкін болмаған кезде, мысалы, шұңқырларда, қол жетімді емес немесе нақты жерлерде орналасқан бөлшектерді бұрауға арналған кілт автомобиль дөңгелектерін бекіту үшін кеңінен қолданылады.

2. 2 Реттелетін кілттер

Изображение выглядит как нож Автоматически созданное описание

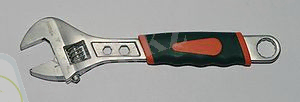

Реттелетін кілт.

Изображение выглядит как оружие, нож Автоматически созданное описание

Газдық кілт немесе трубалық.

Реттелетін- губканың люмені (кілт мөлшері) кең ауқымда біртіндеп өзгеруі мүмкін кароб кілтінің бір түрі. Реттелетін деп, әдетте, губкалардың бірін құрт басқаратын кілт (Батыс атауы-реттелетін жазу немесе Crescent жазу, оларды өндіруді бастаған компанияның аты) .

Трубалық(газдық) - реттелетін кілттің бір түрі; жабық бөлікті қысуға мүмкіндік береді.

Монки-реттелетін кілттің ескірген түрі.

2. 3 Құрама кілттер

Изображение выглядит как стол Автоматически созданное описание

Ұясы бар кілт: трещоткалы қолқабы, кардандық адаптер, саптамалар.

Велосипедттік кілт.

Ұялы кілт- ол қуыс цилиндрден (ұядан) тұрады, ол соңғы типтегі саптамаларды және кілтпен жұмыс істеуге арналған қосымша құрылғыларды - қысқа және ұзын тұтқаларды, жетек білігі бар тұтқаларды бекіту үшін қолданылады.

Ұя кілттеріне арналған тұтқалар төмендегідей болуы мүмкін :

топсалы;

трещоткалы, мұндай тұтқа кілтті өзгертпестен бөлшекпен жұмыс істеуге мүмкіндік береді;

иілген;

бұрағыш тұтқасы бар.

Ұясы бар кілттер саптамалар жиынтығымен және тұтқалардың белгілі бір жиынтығымен қосылып келеді.

Ұясы бар кілт, "қарғаның аяғы" сияқты түрі (Crowfoot) - бұл қарапайым ұясы бар құрылымның кілті, бірақ губкалардың профилі стандарттан өзгеше. Бөлшектермен жұмыс істеу кезінде шектеулі кеңістік жағдайында қолданылады.

Иілгіш (мысалы, Saltus) - ортасында икемді артикуляциясы бар ауыстырылатын саптамалары жоқ екі жақты торц кілті.

2. 4. Спецификалық профилді .

Алтыбұрышты кілттер

Алтыбұрышты (Аллен кілті, имбус кілті) - әртүрлі мөлшердегі алтыбұрышты дайындамадан жасалған L-тәрізді болып келеді.

Бристоль (Бристоль) - алтыбұрышты сияқты, ойықтары бар бөлшектермен жұмыс істеуге арналған. Ол профиль түрінде ерекшеленеді-алты немесе одан да көп шаршы тістері бар. Ол сынғыш және сынғыш материалдармен жұмыс істеу үшін қолданылады.

Жұлдыз тәрізді (Torx) - алтыбұрышты кілтке ұқсас, алты бұрышты жұлдыз түріндегі профиль. Ол компьютерлік және велосипед жабдықтарында қолданылады.

Белдік немесе шынжырлы - былғары немесе резеңке тізбегі, белбеуі бар өздігінен тартылатын кілттер. Ол цилиндрлік бөліктердің тегіс айналуы үшін қолданылады.

2. 5. Арнайы кілттер.

Изображение выглядит как часы Автоматически созданное описание

Спицалы кілт және спица

Спицалы -арнайы ойығы үшін доңғалақты спиц, мысалы, екі дөңгелекті велосипедте.

• Моменті бар:

Екі тұтқалы кілт - жіп кесу кезінде шүмектерді бекітуге арналған.

Кез-келген бөлікті бұруға арналған кілт (мысалы, станоктағы патронды бұрау үшін) .

Плашка ұстағыш-бұранда кесу кезінде плашкаларды бекітуге арналған екі тұтқалы кілт

Изображение выглядит как внешний, здание, сидит, вода Автоматически созданное описание

Тарировкалық кілт

Тарировкалық кілт - реттелетін және өлшенетін моменті бар кілт метрологияда өлшеу құралы ретінде де қолданылады.

Банкалық-үлкен банкаларды, цилиндрлік канистрлерді, цистерналарды ашуға арналған.

Құлақты-автомобиль дөңгелектерінің ұрлануын болдырмау үшін жиі қолданылатын стандартты емес болттармен жұмыс істеу үшін қолданылады.

Реттелгіш-музыкалық аспаптардың ішектерінің кернеуін реттеу үшін реттеушілер қолданады.

3. Жиынтықтың қысқаша сипаттамасы және қолданылу аясы

Әрине, жиынтықты нағыз жиынтық деп атауға болады, егер де оның мазмұны әртүрлі мөлшердегі болттар мен жаңғақтарды бұрау немесе бұрап алу сияқты операцияларды оңай жүргізуге мүмкіндік берсе. Мұндай жиынтық толығымен біріктірілген сомын кілттерден тұруы керек. Мұндай жиынтыққа қойылатын басты талап-оның құрамындағы кілттер болттар мен жаңғақтардың барлық негізгі санаттарына сәйкес келуі керек.

Егер біз комбинация түрі туралы тақырыпқа тоқталсақ, онда белгілі бір талаптар жоқ, түрлер өте әртүрлі болуы мүмкін. Алайда, тәжірибе көрсеткендей, ең танымал-бұл кароб пен жылжымалы комбинациясы бар кілттері бар жиынтықтар.

Егер біз біріктірілген сомын кілттерді қолдану саласы туралы айтатын болсақ, онда ол шексіз. Құралдың бұл түрі қолданылатын барлық санаттарды өте ұзақ уақытқа тізімдеуге болады. Ол кез-келген жұмыста өзінің қолданылуын тапты деп айту оңай, ол Бұрандалы қосылыстарды бұрау немесе бұрау сияқты процесті қажет етеді. Осы мақсаттар үшін кароб, жылжымалы немесе трещоткалы комбинацияларын қолданамыз.

4. Жинақты таңдау. Негізгі өлшемдер

Егер біз біріктірілген сомын кілттердің белгілі бір түрін қамтитын дұрыс жиынтықты қалай таңдауға болатындығы туралы айтатын болсақ, онда бұл жерде көптеген тәсілдер бар деп айту керек. Дегенмен, жиынтықтың ішінде белгілі бір жұмыс түріне ең қолайлы жиынтықты таңдау үшін ең оңтайлы деп саналатын біреуі бар.

Әрине, негізгі таңдау критерийі кілттердің түрі болады. Қазіргі уақытта ең көп таралған кілт түрі. Бұл түр барлық дерлік жиынтықтарда ұсынылған, демек, сіз бір бастың(яғни головканың) әрқашан кароб түріне айналатындығына сүйенуіңіз керек. Таңдаудың мәні екінші бастың түрін таңдауға байланысты. Біріктірілген кілттердің қосымша роторлы басы немесе қақпағы болуы мүмкін. Екі бастың жұмыс принципі бірдей екенін атап өткен жөн. Жалғыз айырмашылық-айналдырғаннан кейін трещоткалыны әрдайым алып тастап, қайтадан лақтырудың қажеті жоқ. Сондықтан, егер кароб тәрізді және кароб тәрізді жылжымалылар арасында таңдау мүмкіндігі болса, онда екінші нұсқаны алған дұрыс.

Қосымша таңдау параметрі кілттердің өздерінің өлшемі болады. Қазіргі уақытта бұл параметр миллиметрмен өлшенеді. Осыған сүйене отырып, кез-келген жақсы жиынтықта кемінде 6 кілт болуы керек, өлшемдері 8-ден 19 мм-ге дейін. Бұл жағдайда кілттердің саны 12 немесе 15 данаға дейін артады. Осылайша, құралдар 6, 7, 15, 22 мм және т. б. қосымша өлшемдерге ие болады. Қорытынды жасай отырып, таңдаудың қосымша критерийі алты кілттің жиынтығы жұмыс істеуі үшін жеткілікті ме, әлде кеңейтілген нұсқаны бірден сатып алған дұрыс па деген мәселені шешу болады деп айтамыз.

5. Құралдарды жасауға арналған Материалдар

... жалғасы
