Теледидардың кабельдік жүйелері.Жобалау және пайдалану.

Мазмұны:
Кіріспе
1.1 Теледидардың кабельдік жүйелер түрлері
1.2 Кабельді теледидарға қол жеткізу желілерінің құрылымы
1.3 HFC технологиясы
1.4 FTTC технологиясы
1.5 Стандартты DOCSIS технологиясы
1.6 FTTB технологиясы
1.7 FTTH технологиясы
2. Кабельдік жүйенің бірі-ҚКЖ құрылым мен архитектурасын жоспарлау.
2.1 . Жобаның жоспары мен құрылымы
2.2 Мәселенің қойылымын негіздеу
2.3 ҚКЖ құрылғыларын таңдау
2.4 Бас станцияны тандау.
3. Кабельдік жүйелердің параметрлерін есептеу
3.1 Кабельдің ұзындығын есептеу
3.2 Арнаның өткізу қабілетін есептеу
Қорытынды
Пайдаланылған әдебиеттер тізімі

Кіріспе
XXI ғасырды географиялық және геосаяси шекараларсыз әртүрлі елдерден адамдарды біріктіретін адам өмірінің барлық салаларында ақпараттандыру процестерінің қарқынды дамуымен сипаттауға болады. Көбінесе ақпараттық (постиндустриалды) деп аталатын мұндай қоғамдағы рөлі артып келе жатқан ақпарат қарым-қатынас, жаңа білімге ие болу факторына ғана емес, сонымен қатар өндірістің маңызды құралына айналады. Өткен ғасырда ақпараттың негізгі көзі теледидар болды, ақпараттық технологиялардың дамуымен интернет тағы бір ақпарат көзі болды. Қазір осы екі ақпарат көзінің бір-біріне конвергенциясы жүріп жатыр. Бұл бірлестікте кабельді теледидар маңызды рөл атқарды. Алғашқы кабельдік теледидар желілері АҚШ-та 50-ші жылдардың ортасында пайда болды, олар эфирлік қабылдау қиын болған теледидар сигналын жеткізу үшін құрылды. Біртіндеп, шалғай аудандардан кабельді теледидар эфир сигналының деңгейі жеткілікті болған жерлерде, абоненттерді жаңа қызметтер мен қызмет көрсету сапасымен тарта бастады.
Кейінгі қайта құру, саяси және экономикалық тұрақсыздық ақпараттық технологиялар саласындағы үлкен артта қалушылықты арттырды. Қазір біздің еліміз телекоммуникациялық технологиялардың, соның ішінде кабельді теледидардың қарқынды өсуін бастан кешуде. Бір жағынан, кабельдік хабар тарату саласындағы артта қалуы артықшылықтар береді: шетелдік әріптестердің тәжірибесіне сүйене отырып, жаңа желілерді құра аласыз, моральдық тұрғыдан ескірген ескілерін жаңартпай, жаңа технологияларды қолдана аласыз. Екінші жағынан, мұндай желілерді құру тәжірибесі жоқ және мұндай тәжірибесі бар мамандар жоқ.
Дипломдық жұмыстың мақсаты Қостанай қаласының Астыкжан сауда орталығында құрылымдалған кабельдік жүйесін жобалау қарастырылған.
Тақырыптың өзектілігі телекоммуникациялық технологияны ендірумен және жетілдірумен және тұтынушыларға олардың қолданып отырған технологияларын одан әрі дамыту мен жаңарта отырып жаңа қызмет түрлерін ұсынумен тікелей байланысты болып келеді.Ақпарат көзі ретінде оқу құралдары және ғылыми материалдар, соның ішінде интернет - ресурстар пайдаланылды. Ұсынылған жұмыстың құрылымы зерттеу логикасына байланысты: кіріспеден, үш тараудан тұратын негізгі бөлімнен, тұжырымдары бар қорытындыдан, пайдаланылған әдебиеттер тізімінен тұрады.

0.1 Теледидардың кабельдік жүйелер түрлері
Қойылған міндеттерді орындау үшін қолда бар жалпыға қолжетімді телерадио хабарларын тарату желілеріне салыстырмалы талдау жүргізу қажет, бұл осы желілердің артықшылықтары мен кемшіліктерін айқындауға және кабельдік теледидар моделін әзірлеудің орындылығы туралы қорытынды жасауға мүмкіндік береді, ол үшін 1-кесте құрамыз.
1 - кесте-дәстүрлі телерадио хабарларын тарату желілерін салыстыру
Желенінің атауы
Артықшылықтары
Кемшіліктері

Метр және дециметр диапазондарындағы эфирлік телерадио хабарларын тарату
Сымсыз сигналдарды тарату
Ауданы 1500-10000 шаршы километрге дейінгі үлкен аумақтарды қамту мүмкіндігі
Сигналдарды теледидар қабылдағыштарға тікелей қабылдау мүмкіндігі
Дамыған инфрақұрылымның болуы
Шектеулі ақпараттық ауқым сыйымдылығы
Арнаға жұмсалатын жоғары үлестік шығындар
Үлкен аумақтарды қамту үшін үлкен қуаттарды шығару қажеттілігі
Үлкен қуат тұтыну
Санитарлық қорғау аймағының үлкен мөлшері
Күрделі капиталды қажет ететін арнайы құрылыстарға (діңгектер, мұнаралар) қажеттілігі
Төмен шу жиілігі
Цифрлық хабар таратуға көшу кезінде үлкен шығындар
1-кестенің жалғасы

Таратқыштар арасында көп мөлшерде тарату желілерінің қажеттілігі
Спутниктік теледидар
10000 шаршы километрден астам үлкен аумақтарды қамту мүмкіндігі
Жиілік модуляциясын қолдану салдарынан аналогтық хабар таратудың Жоғары сапасы
Сигналдарды ашық тарату
Ауқымның үлкен сыйымдылығына және орбитадағы ЖЖС - сигнал көздерінің көптігіне байланысты маңызды ақпараттық сыйымдылық
Сандық түрде хабар таратуға жылдам көшу
Жаһандық желілерді құрудың үлкен мүмкіндіктері
Әртүрлі АЖС сигналдарын қабылдау үшін қайта нысаналы антенналары бар қымбат тұратын қабылдау жабдығын қолдану қажеттілігі
Жеке антенналарды едәуір мөлшерде орналастырудағы қиындықтар
Ауа райының қолайсыз жағдайларында антенна жетектерінің жеткіліксіз сенімділігі
Кабельдік желілермен салыстырғанда жабық бағдарламаларды қабылдаудың жоғары құны
Қымбат ғарыш сегменті
Әрбір жеке теледидар үшін сізге тюнер қажет
Интернетке арналған жабдықтың жоғары бағасы
Сигналды тек тікелей көру аймағында қабылдау

1-кестенің жалғасы
Кабельді теледидар желілері
Арналар санының артуымен арнаға төмен шығындар
Қосымша қызметтер, интернет, телефон және т. б. ұсыну мүмкіндігі
Коммерциялық желідегі абоненттерді қарапайым бақылау мүмкіндігі
Жоғары сапалы сигнал
Сигналды тікелей қабылдағыштарға қабылдау мүмкіндігі
Үлкен ақпараттық сыйымдылық
Жоғары шу жиілігі
Күрделі құрылыссыз жетілдіру мүмкіндігі
Құрылыс кезінде айтарлықтай инвестицияны қажет етеді
Халық тығыздығы төмен жерлерде қолданудың экономикалық тиімсіздігі
Айтарлықтай пайдалану шығындары

Осылайша, кабельдік теледидар желілері баға мен сапа қатынасы бойынша ең жақсы нұсқа болып табылады. Өз кезегінде, кабельдік теледидар желілері ГОСТ Р 52023-2003 сәйкес СКТ-1 тарату ауқымы бойынша бірнеше жеке ғимараттар үшін салынуда, СКТ-2 қала ауданы, СКТ-3 қала (қала округі), СКТ-4 Аймақ (Қала).

0.2 Кабельді теледидарға қол жеткізу желілерінің құрылымы.
Оптикалық қол жеткізу желілерін құрудың төрт негізгі топологиясы бар:" сақина"," нүкте-нүкте"," белсенді тораптары бар ағаш","пассивті тораптары бар ағаш.

Сурет 1 -."Сақина топологиясы
1. Сақина" - SDH базасының негізінде құрылған сақиналы топологиясы желілерде қолданылады, кемшілігі оны алдын ала қайда, қашан және неше абоненттің тораптар тағайындалғанын білу мүмкін емес сурет 1. Пайдаланушы көлденең аумақтық және мезгілдік қосылған кезде сақина топологиясы ауытқуларға қатты ұшырауы мүмкін, жаңа абонеттерді қосу үшін сақинаны үзіп жаңа сегмент тармақтарын қосу қажет. Тәжірибе жүзінде ілгек (петля) бір кабельге қосылады, бұл сақинаның пайда болуына әкеліп соғады, көбінесе ол сынған немесе сығылған сақинаға (collapsedrings) ұқсайды. Бұл сақина желісінің сенімділігін төмендетеді.

2."Нүкте-нүкте" (P2P)
P2P топологиясы пайдаланушыға ешбір шектеу қоймайды. P2P басқа желі стандартына сәйкес қып жасалады және стандартқа сәйкес емес кезде (proprietary) оптикалық модемді қолданылады. Ақпаратты тарату және қорғауды өте жоғарғы деңгейде қамтамасыз етеді, егерде P2P желісіне қосылған болса. Оптикалық кабельді абонентке дейін жеке-жеке төсеу керек. Бұл жол өте қымбат және үлкен абоненттерге арналған.

Сурет 2 - "Нүкте-нүкте" топологиясы
"Белсенді тораптары бар ағаш" - бұл талшықты қолдану тұрғысынан үнемді шешім. Бұл шешім Ethernet стандартының шеңберіне сәйкес келеді, орталық түйіннен 100010010 Мбитс абоненттеріне (1000BASE-LX, 100Base-FX, 10Base-FL) жылдамдық иерархиясы бар. Дегенмен, ағаштың әр торабындағы белсенді құрылғы болуы керек (IP желілеріне, коммутаторға немесе маршрутизаторға қатысты). Негізінен осы топологияны қолданатын Ethernet оптикалық қол жеткізу желілері салыстырмалы түрде арзан. Кемшілігі әр торпатағы элемент жеке-жеке қорек көзін пайдаланады.

Сурет 3 -Топология "Белсенді тораптары бар ағаш
"PON пассивті оптикалық тармақталған ағаш (P2MP)
PON архитектурасына негізделген шешімдер PON технологиясының негізін құрайтын p2mp (point-to-multipoint) логикалық топологиясын қолданады , ондаған абоненттерді қамтитын ағаш архитектурасының бүкіл талшықты-оптикалық сегментін орталық түйіннің бір портына қосуға болады. Бұл жағдайда ағаштың аралық түйіндерінде қуатты және техникалық қызмет көрсетуді қажет етпейтін ықшам, толығымен пассивті оптикалық сплиттер (сплиттерлер) орнатылады.
PON оптикалық талшықтардың жалпы ұзындығын азайту арқылы кабельдік инфрақұрылымда үнемдеуге мүмкіндік беретіні белгілі, өйткені орталық түйіннен сплиттерге дейінгі учаскеде тек бір талшық қолданылады. Аз дәрежеде олар үнемдеудің басқа көзіне назар аударады-орталық түйіндегі оптикалық таратқыштар мен қабылдағыштар санының азаюы. Сонымен қатар, кейбір жағдайларда екінші фактордан үнемдеу одан да маңызды болып табылады. Сонымен, NTT компаниясының бағалауы бойынша, орталық түйінге жақын орналасқан орталық кеңседе сплиттері бар PON конфигурациясы нүкте-нүкте желісіне қарағанда үнемді болып табылады, дегенмен оптикалық талшықтың ұзындығын қысқарту іс жүзінде жоқ. Сонымен қатар, егер абоненттерге дейінгі қашықтық үлкен болмаса, пайдалану шығындарын ескере отырып, орталық кеңседе сплиттері бар PON абоненттік тораптарға жақын сплиттері бар PON-ға қарағанда үнемді болады.

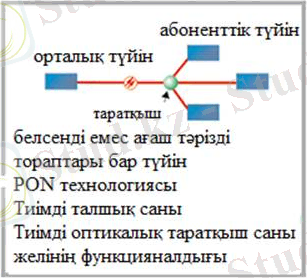

Сурет 4-Топология "Белсенді емес оптикалық бөлгіші бар ағаш
Белсенді емес оптикалық бөлгіші бар ағаш PON(P2MP)" - PON архитектуасының негізінде нүкте-көп нүкте P2MP(point-to- multipoint) логикалық топологиясы қолданылады, PON топологиясының негізінде жасалған, бір орталықтанған торапқа ағаш тәріздес архитекура негізделген оптикалық талшық сегментін қосуға болады. Ол 10 абонентке дейін байланыстырады . Бұл ретте ағаш тәріздес кезеңдік тораптары шағын, толықтай бейтарап оптикалық сплиттермен байланысқан, қорек көзін және күтімді сұрамайды.
ТКЖ дамуының қазіргі кезеңі арналық сыйымдылықтың елеулі ұлғаюымен, интерактивтіліктің ұйымдастырылуымен, сигналдарды цифрлық нысанда (интернет, телефония, цифрлық телевизия) беруді енгізумен сипатталады. Қазіргі уақытта кабельдік теледидар желілерін салу технологиялары және осы технологиялар деп аталатын одан да көп белгілер бар. Біз З.А. Зимнің "Кабельдік теледидар жүйелері"кітабында қолданылатын терминдерді қолданамыз. Кабельдік теледидар желілерін құрудың негізгі технологияларын қарастырыңыз: HFC (Hybrid Fiber Coaxial) - гибридті кабельдік теледидар желілері, FTTC (Fiber To the Carb) - үйлерге арналған оптика, FTTB (Fiber To the Building) - ғимаратқа оптика, FTTH (Fiber To the Home) - үйге, пәтерге оптика және DOCSIS стандарты (Data over Cable Systems Interface) деректерді кабельдік желілер арқылы беру стандарты Солтүстік Америкалық.

0.3 HFC технологиясы
Гибридті оптикалық-коаксиалды желілер (HFC - Hybrid Fiber Coax) негізгі технологияларды қолдана отырып салынған, көбінесе классикалық желілер деп аталады. HFC желілері аналогтық және сандық сигналдарды таратады. Кабельдік теледидар жүйелерін (СКТ) құру кезінде басым көпшілігі HFC желілерін пайдаланады, олар магистральдық учаскелерде де, абоненттік қол жеткізу учаскелерінде де қолданыстағы желілердің барлық түрлерінің барынша әлеуетті кеңжолақты болуына ие. Қазіргі уақытта HFC желілері кең жолақты, мультимедиялық, мазмұнды қалыптастырудың қарапайымдылығы, екі бағытта да ақпараттық ағындардың теңдігін қалыптастыру мүмкіндігі, барлық абоненттерге қол жетімділік, жоғары сенімділік пен қызмет көрсетудің қарапайымдылығы арқасында кеңінен таралуда.

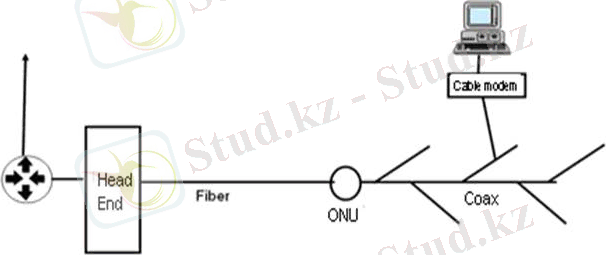

Сурет 5 - Кабельдік теледидарлы желі технологиясы.
HFC желісінде транспорттық желі оптикалық талшықта құрылады немесе жалдайды, ол өзара бастапқы және тораптық станцияларда байланысады, топологиясы тораптық станция санына байланысты. Олардан коаксиалді таратушы желі үлкен диаметрлі кабельді қолданатын және аз мөлшерлі (0.07 дБ100 м) құрылады. Мұндай кабельдің ортақ таралымы үш километрден аспауы керек, себебі сигналдың өшуі кезінде коаксиалді кабельде температураның өзгеруі кабельді теледидарлық желісі істен шыққанға дейін біршама болады.

1.4 FTTC технологиясы.
FTTC (Fiber To Carb) - үйлер тобына оптика, fttc сәулетімен және HFC желілерінің құрылысы басталды (сурет.6). Кейінірек, оптикалық белсенді жабдыққа да, оптикалық кабельге де бағаның төмендеуіне байланысты FTTB және тіпті FTTH архитектурасын құру мүмкіндігі пайда болды. Алайда, fttc желісінің бағасы келесі ережелерге байланысты кез-келген басқа архитектурамен салыстырғанда ең төмен болып қала береді:
Оптикалық түйіннің бағасы әрдайым тең болған кезде коаксиалды күшейткіштің бағасынан жоғары боладыОптикалық таратқыштың бағасы оптикалық түйіннің бағасынан едәуір жоғары болады. Талшықты-оптикалық байланыс желілерінде (ТОБЖ) монтаждау және орнату жұмыстарының құны коаксиалды желілердің ұқсас құнынан жоғары болады.

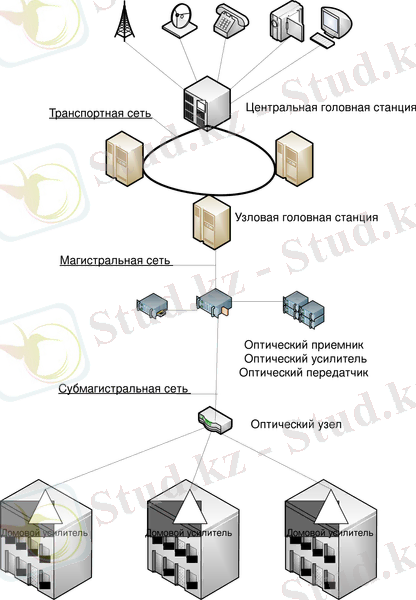

Сурет 6 - FTTC технологиясы.
Кейбір функционалды аймақтар болмауы мүмкін (мысалы, екінші ТОБЖ, екінші бас станция - HCV немесе сандық көлік магистралі).
Мұндай технологияны іске асырудың ерекше жағдайы-DOCSIS стандарты.

0.4 Стандартты DOCSIS технологиясы
Бұл КТЖ желісінің абоненттері үшін деректерді беру қызметін жылдам және арзан орналастыруға мүмкіндік беретін технология. Техникалық жағынан технология өте қарапайым көрінеді. Қызметті енгізу үшін бас кабельдік модемді орнату және пайдаланушыларға сатып алу немесе жалға алу шарттарында абоненттік кабельдік модемдерді ұсыну қажет. Бұл жағдайда жалғыз қиындық кері арнаның КТЖ желісінде қолдау болады. Көптеген жағдайларда КТЖ желілері қазірдің өзінде жобаланған және кері арнаның қолдауымен салынған. Егер бұл болмаса, онда күшейткіштерді ауыстыру шығындары толығымен өлшенетін шамаларды құрайды. DOCSIS қолданған жағдайда тікелей және кері арнаны беру жылдамдығы КТЖ желісі кластерінің абоненттері арасында, яғни бір бас кабельдік модем қызмет көрсететін аймақтың абоненттері арасында бөлінеді. Кластердегі абоненттер саны желі абонентінің қызметпен қамтылуының 30% деңгейіне байланысты анықталады. Бас кабельдік модемнің моделіне және желі құрылымына байланысты бір кластердегі абоненттер саны шамамен 1000-нан 2000-ға дейін болады. Нәтижесінде жеке абонент үшін деректерді беру жылдамдығы жоғары емес, бірақ тұтастай алғанда желі сервистерін және интернетті пайдалану үшін қолайлы сапа жеткілікті болады. Пайдалану сипаттамаларына келетін болсақ, мұндай желі құрылыс немесе модернизация кезеңінде және кері канал деңгейлерін орнату процесінде айтарлықтай күш жұмсауды қажет етеді.

1.6 FTTB технологиясы
FTTB (Fiber To The Building) - ғимаратқа дейінгі оптика. Бұл технологияда оптиканың абонентке дейінгі терең енуі, оптикалық тораптың (ОТ) орташа жұмысы 100...250 абонентті (мысалы, 9...12 қабатты үй, 4...6 подъезді). Осыдан кейін ОТ каскады қарапайым бірден көп емес коаксиалді күшейткішке қосылады

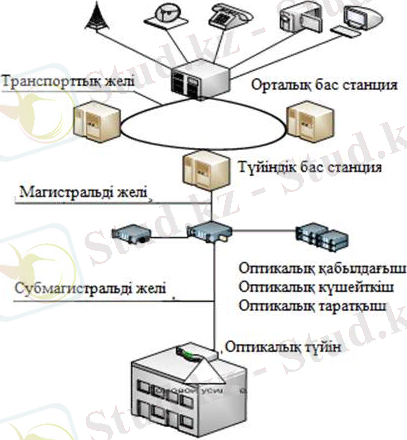

Сурет 7-FTTB технологиясы.
Ғимараттың оптикалық түйініне өтетін талшықты-оптикалық кабельде кем дегенде үш белсенді талшық қолданылады. Талшықтардың саны сегізден аз кабельдің құны магистральдық коаксиалды кабельдің құнынан аз. Талшықтар жұбы бойынша Ethernet 101001000 иерархиясымен желінің байланыс арнасы қамтамасыз етіледі. Абонентке ұзындығы 200 метрге дейін бұралған жұп 10 Base-T немесе 100 Base-TX интерфейстеріне салынған. Жеке абоненттерді қосқан кезде мультиплексорлардан толығымен бас тартқан дұрыс және барлық арналарды дуплексті ету керек. Коммутаторларды пайдалану жылдамдық бойынша иерархияны ұйымдастыруға, абоненттерді 10 Base-T немесе 100 Base-TX-ке қосқан кезде тарифтеуді енгізуге, сондай-ақ желінің магистральдық учаскелерінде неғұрлым жылдам арналарды пайдалануға мүмкіндік береді.
Бір талшықтан теледидар сигналын үйдегі оптикалық қабылдағышқа, күшейткішке, осы сигналды электрлік қабылдауға және оны 1 ГГц жиілік диапазонындағы коаксиалды кабельге беруге болады. HFC-ті FTTB-ге ауыстырған кезде, үй күшейткіші алынып тасталады және 1 МГц-тен жоғары MPEG-2 стандартында сандық трафигі бар 300 МГц жолағы бар пассивті коаксиалды кабель бөлігі сақталады. Мұндай желіде кері арна жоқ. Оптикалық түйіннен кейін бірнеше дәйекті коаксиалды күшейткіштер орнатылған HFC желілерінің дәстүрлі құрылысына қарағанда, FTTB желісінде интермодуляциялық бұрмаланулар тек оптикалық қабылдағыш-таратқыш құрылғыларды жасайды. Басқару жүйесі үшін интерактивті Ethernet арнасы қолданылады.
FTTB технологиясының ерекшеліктері:
Жоғары сенімділік. Тәжірибеден белгілі болғандай, сәтсіздіктердің ең көп саны ТОБЖ-ға емес, коаксиалды желілерге түседі. Каскадты іске қосылған бір күшейткіштің (мысалы, кіреберістегі күшейткіштің) болуына байланысты істен шығу ықтималдығы төмен болып табылады.
Параллель сандық желілерді құрудың қарапайымдылығы FTTB технологиясының маңызды артықшылығы болып табылады. Сонымен қатар, параллель сандық желі үшін бөлек оптикалық талшық бөлінеді (кері арна үшін өзектің орнына).
Ингрессия шуының төмендеуіне бір оп-қа қосылған абоненттердің аз саны есебінен қол жеткізіледі. Сонымен қатар, ұжымдық кабельдік модемдерді (СМ) пайдаланған кезде абоненттерден шығатын ингрессия шуы (кері арнадағы шудың негізгі көздері) іс жүзінде алынып тасталады, өйткені СМ кері арнаның күшейткіші жоқ үй күшейткішінің кірісіне қосылады.
Жиілік арналарының өзгермеген Саны кезінде кері бағыттағы цифрлық ағындардың неғұрлым жоғары жылдамдығы кабельдік модемдердің (CMTS) бас станциясының құрамында Орнатылатын upstream-қабылдағыштардың (кері бағыттағы қабылдағыштардың) санына ғана міндетті. КөтерушіШу (CN) қатынасын сақтай отырып, upstream-қабылдағыштар санының артуы (демек, кері бағыттағы жиынтық жылдамдықтың ұлғаюы) бір ОУ-ға жүктелетін абоненттер санының азаюының арқасында мүмкін болды.

1.7 FTTH технологиясы.
FTTH (үйге дейін талшықты) - пәтерге дейін оптикалық талшықты байланыс. Пәтерде терминал орнатылады және терминалдан ДК-ге дейін кабель жүргізіледі.
Осыған байланысты, FTTH деп тікелей (яғни қосымша күшейткіштерсіз) абоненттік терминалдармен, мысалы, STB (Set-Top-Box) немесе теледидармен байланысқан таза талшықты-оптикалық байланыс желілері (ТОБЖ) түсініледі. FTTH технологиясын қолдану кез-келген басқа технологиямен (FTH немесе FTTB) салыстырғанда ОБ-ның көбірек санын және ТОБЖ-ны білдіреді.

Сурет 8 -FTTН технологиясы.

Alcatel-Lucent компания мамандары FTTH архитектурасының мынадай артықшылықтарын тізімдейді:
a) FTTx технологиясының барлық параметрлерінің ішінде ол ең үлкен өткізужолағын қамтамасыз етеді;
b) Ал ол толық стандартталған және ең перспективалы параметр болып табылады;
c) FTTH абоненттері 20 км қашықтықта бұқаралық қызмет көрсетуді қамтамасыз етуші байланыс шешімі;
d) Олармен операциялық шығындарды айтарлықтай азайтуға болады
- яғни, энергия тұтыну; Және техникалық қолдау нақты шығындарды азайтады (жабдық үшін қажетті).
Жоғары өткізу қабілеті. Өткізу жолақтары үшін қазіргі заманғы талаптар - (пайдаланушыға) 20-50 Мбитс тік ағында және кері ағында 10 Мбитс құрайды. Біз HDTV-хабар таратуда әрбір отбасыекі бейне (тек 50 Мбитс) ағындарын бір мезгілде тұтынатын болады деп күтулуде.
Құпиялылығы. Талшыққа жасырын тыңдау жабдығын қою екіталай болып келеді. Сондай-ақ талшықта күрделі оптикалы сигнал таралуда , ал оның негізінде тыңдау мүмкін емес болып қалады.
Жоғары сенімділік. оптикалық кабельдер Мыс кабельдерге қарағанда пісіріп жалғанған тұстарында тоттанбайды, кросс порттары тотықпайды және ылғалдылыққа жауап бермейді.
Белсенді элементтердің санын азайту. Мысал ретінде, GPON технологиясын қарастырайық. Бір орталық PON OLT блогы 20 км радиуста 1-2 мыңға дейін абоненттерге қызмет көрсете алады. Бір тартпа 4 OLT сыйдыра алады. Осылайша, екі тіректен тұратын қатынау торабы 16 мыңға дейін қызмет көрсете алады. Бұл, мысалы, 50-100 коттедждік кенттерді болуы мүмкін ауданға ыңғайлы. Келесі белсенді жабдық деңгейі - тұтынушы жабдығы. Бұл топология және желіні ұйымдастыру оның қызмет көрсету құнын төмендетеді.
Сымды телефония. Біріншіден, тек стандартты BPON, және GPON TDM телефония трафигі өткізу қабілетіне кепілдік береді. Басқа коттедждерге арналған оптика қосылымдарында VoIP пайдаланылады. Екіншіден, қажетті стандартты телефон желісіне кабинада орнатылған жабдықтарды жабдықтау, 8 сағаттық энергия қорегі бар үздіксіз қорекпен қамтамасыз етеді.
FTTx архитектурасы (FTTH - үйге дейін талшықты, FTTB - мекемеге дейін талшықты, және FTTC - желеілік түйінге дейінгі талшықты) озық, кең жолақты желілерді құру үшін тартымды шешім ұсынады. FTTx көмегімен PON пассивті оптикалық желілері бірнеше абоненттерге белсенді компоненттерді (электро-птикалық түрлендіргіштер арқылы сәуле түрлендіруші компоненттер) пайдаланбай-ақ орталық торапқа қосылуына болады.
FTTH технологиясы PON пассивті оптикалық желілерін пайдалану есебінен экономикалық тиімді шешім болып табылады. Бұл жүйелер негізгі қағидаларға бағынады, сол жабдықтар құрылысын техникалық қызмет көрсету үшін пайдалануға болады.
Жоғары жылдамдықты Интернет желісіне қатынау қарқынды дамып келеді. Ол бағдарлама талаптарына тиісті және ірі қызмет көрсетушілер мен өнеркәсіп мүмкіндіктерімен байланысты. Бұл ДК секторында орын алған ұқсас техникалық мүмкіндіктері арасындағы жарыс.
Дегенмен жаңа кеңжолақты желілерді таралуы негізінен қазіргі заманғы қосымшаларға емес, болашақ қажеттіліктерін талаптарына ынталандырылады. Өткізу қабілетін пайдалану тұрғысынан бейне ағымы ең сыйымдысы болып табылады. Теледидардың (HDTV) жоғары рұқсаттылығы және 20-25 Мбит с интернет жолағын пайдалану ұзақ уақыт бойы жеткілікті болып көрінуі мүмкін.

2. Кабельдік жүйенің бірі-ҚКЖ құрылым мен архитектурасын жоспарлау.
Заманауи жүйелердің дыбыстық және ақпараттық хабар тарату мүмкіндіктері орасан зор. Ал жүйені пайдалану мерзімі әртүрлі болып келеді және келешекте 5-санаттағы құрылғылардың компоненттері барлық кабельдік жүйелерде қолданыла бастайды. Олар телефондық сұлба мен жергілікті есептеу желілерінде доғалық жұпты құрайды.
Ғимараттардың ҚКЖ-ның ақпараттық хабар тарату мүмкіндіктері телефондық және жергілікті есептеу компьютерлік желілерді қамтып отыруы тиіс. ҚКЖ-ның кабельдік жүйесі Ethernet, Fast-Ethernet, Gigabit-Ethernet сияқты түрлі ақпараттық тарату желілерін үйлестіріп отыруы тиіс. Барлық халықаралық және мемлекеттік стандарттық жүйелер үшін базалық кабельдік желілердің санаты 5е-ден төмен болмауы тиіс.
ҚКЖ құрылымының электрлік параметрлері ISOIEC 11801 халықаралық стандартына сай болуы тиіс.
Құрылымдалған кабельдік жүйе (ҚКЖ) төменде көрсетілген кіші жүйелердің кез келгенінен немесе барлығынан құралған болуы тиіс: көлденең кіші жүйе, магистральді ішкі жүйе, жұмыс орнының ішкі жүйесі.
Көлденең кіші жүйе.
Құрамы: коммутациялық қосылыстар, кабель.
Көлденең кіші жүйе коммутациялық қосылыстан және жеке тұрған жұмыс аймақтарынан - қабаттардың үлестіру бекеттерінен (ҚҮБ) тұрады. Ғимараттың әр қабатында меншікті көлденең кіші жүйені ұстап отыруға ұсыныс жасалады.
ISO IEC 11801 халықаралық стандартына сәйкес, көлденең кабельдердің барлығы, тарату ортасына типіне байланыссыз, телекоммуникациялық өнімнің көлденең айқаспаға жұмыс орнына шығу диапазонында 90 метрден аспайды. Әр жұмыс станциясында кем дегенде екі көлденең кабель орнатылған болуы тиіс.
Төрт оптикалық UTP ScTP кабелі мен талшықты-оптикалық кабельдердің сөйлеу қосымшалары мен деректер қосымшалары жағдайында әрбір жеке ақпараттық телекоммуникация әр қабатта шкаф жұлдызының топлогиясына сәйкес маршрутталуы тиіс.
Жұмыс орнындағы нүктелер кабельдерден 15 см арақашықтықта орналасуы тиіс. Панельдің орталық ауыстырып-қосқышындағы көлденең және қосымша кабельдердің арақашықтығы 20-10 см құрауы тиіс.
Заманауи жүйелердің дыбыстық және ақпараттық хабар тарату мүмкіндіктері орасан зор. Ал жүйені пайдаланудың мерзімі әртүрлі анықталады және келешекте 5 санаттағ құрылғылардың компоненттері барлық кабельдік жүйелерде қолданылатын болады. Олар телефондық сұлба мен жергілікті есептеу желілерінде доғалық жұпты түзіп отырады.
Ғимараттардағы ҚКЖ-ның ақпараттық хабар тарату мүмкіндіктері телефондық және жергілікті есептегіш компьютерлік желілерді қамтып отыруы тиіс. ҚКЖ-ның кабельдік жүйесі Ethernet, Fast-Ethernet, Gigabit-Ethernet сияқты әртүрлі ақпараттық-хабар тарату желілерін үйлестіріп отыруы тиіс. Барлық халықаралық және мемлекеттік стандарттық жүйелер үшін базалық кабельдік желілердің категориясы 5е-ден төмен болмауы тиіс.
ҚКЖ құрылымының электрлік параметрлері ISOIEC 11801 халықаралық стандартына сай болып отыруы тиіс.
Құрылымдалған кабельдік жүйе (ҚКЖ) төменде көрсетілген кіші жүйелердің кез келгенінен немесе барлығынан құралған болуы тиіс: көлденең кішіжүйе, магистральдк кіші жүйе, жұмыс орнының кіші жүйесі.
Функционалды элементтер.
Құрылымдалған кабель - электромагниттік сигналдарды тарату құралы - ол элементтерден, яғни кабельдер мен желілердан тұрады. Ұяшығы бар кабельдер белгілі бір ережелерге сәйкес жасалған.
Сыртқы желілердің кіші жүйесі дәл сол аймақта ықшам орналасқан мекемелердің арасында желілерді құру үшін құрылыстың (кампус) негізі болып табылады. Іс-жүзінде мұндай кіші жүйе көбінеки физикалық айналма топологияға ие болып отырады, ол кабельдердің артық саны болған жағдайда қосымша түрде жоғары сенімділікті қамтамасыз етеді. Дәл сол себептен сыртқы жол кіші жүйелері кейде қос еселі айналма топологияға арнап сатылады. Егер SCS ғимаратқа тәуелсіз түрде орнатылса, сыртқы желілердің кіші жүйесі жоқ;
Ішкі маршруттардың кіші жүйесі (магистральдік кабельді төсеу), тік немесе қайталама SCS деп аталады, кейбір кіші жүйелерде Kg мен орталық процессордағы олардың коммутациялық жабдығына жалғанған ішкі үй кабельдерінің арасында, сондай-ақ ЕС мен кабельдің жәненемесе қысқа тұйықталу құрылғысының арасында орналасқан. Кабельдік кіші жүйелер іс-жүзінде ғимараттың әртүрлі қабаттарына жәненемесе ғимараттағы кеңістіктік тұрғыдан бөлінген аумақтарға қатысты болып келеді. Егер SCS жүйесі жерге қызмет көрсетіп отырса, кіші жүйенің ішкі жолдары болмауы мүмкін;
Көлденең кіші жүйе (көлденең кабель) кейде ЕС мен жұмыс орнының ақпараттық шығыстарының арасында үштік кіші жүйені түзетін көлденең ішкі кабельдермен жалғанып отырады, себебі ақпараттық нүктелер, жоғарыда аталған ЕС ауыстырып-қосқыштардың көлденең патчтері жәненемесе райдерлері бар. Көлденең кабельдік желіде бір ауысу нүктесіне рұқсат етіледі, оған сәйкес, алмастырылған кабельдің типі ауыстырылады (мысалы, төсемелердің астынан орнатылатын баламалы көшіру сипаттамаларына ие жазық кабельдік коммутаторға баламалы).
Компьютерлік кіші жүйе жұмыс станциясының терминалдармен телекоммуникациялық байланысын қамтамсыз етеді. Бұл жүйедегі кабельдер оның жұмысының ұзындығы мен мерзімі анықталған.
Дәл осы жерде желінің типі мен іске асырылу формасына байланыссыз түрде әртүрлі SCS кіші жүйелеріне бөлу қолданылған, яғни ол үстелүсті және желілік өндіріс үшін бірдей болады.
Кейде, ыңғайлы болу мақсатында дизайн мен контент SCS құрылғыларын жекелеген кіші жүйелерде ең аз мөлшерде таратумен қолданылады.
