Кіріспе

Сүзу-бұл ауаның жұқаруы немесе артық қысым нәтижесінде пайда болатын қысым айырмашылығының әсерінен кеуекті септум арқылы қатты және сұйық целлюлозаны бөлу процесі. Сүзудің мақсаты құнды компоненттері бар қатты материалды немесе сұйықтықты оқшаулау болуы мүмкін.

Сүзу процесі. Кез-келген сүзгінің маңызды бөлігі болып табылатын сүзгі бөлімі қатты бөлшектерді тұнба пайда болу үшін өз бетімен немесе микроканалдардың ішкі орамымен ұстай алады. Сүзу процесінің қозғаушы күші-сүзгі бөлімінің екі жағындағы қысым мәндерінің айырмашылығы. Сұйық фаза септумның тесіктерінен өтіп, фильтрат түрінде жиналады, ал қатты фаза бетіне тұнба - торт түрінде қалады, содан кейін ол алынып тасталады. Кекк құрамында ылғалдың белгілі бір мөлшері бар(пленка және капиллярлық бөлік), ал фильтратта - септумның тесіктері арқылы өтетін қатты бөлшектер аз мөлшерде болады. Вакуум мен қысым астында сүзгілеуді ажыратыңыз (пресс-сүзу) . Вакуум астында сүзгілеу кезінде қысым айырмасы 0. 1 МПа төмен.

ll. Негізгі бөлім

1. Сүзгілердің түрлері, олардың ерекшеліктері

Фармацевтикалық дәрі өндіретін кәсіпорындарында негізінен сүзгілердің келесі сыныптары қолданылады:

Шығатын газдарды шаңнан тазартуға арналған сүзгілер (шаңсыздандыру, шаң тазалау),

Қойыртпақты сусыздандыруға және шламдарды сүзуге арналған сүзгілер,

Технологиялық сұйықтықтарды, ерітінділерді және сарқынды суларды тазалауға арналған сүзгілер.

Шығарылған газды тазарту сүзгілері (құрғақ шаңды сүзу) - бұл атмосфералық шаңды ұстап, қоршаған ортаны қорғауға арналған сөмке сүзгілері мен электростатикалық сүзгілер.

Осы өндірістік процестер үшін жеткізілетін маталар мен сүзгі жеңдерінің ауқымы өте кең және төмен температуралы (+150 °C дейін) сүзуге арналған сүзгі шүберектері мен жеңдерді, Жоғары температуралы сүзуге арналған маталарды (ыстық газдарды +250 дейін сүзгі температурасымен тазарту) қамтиды. . +300 °C), жабындары мен қорғаныш сіңдірмелері бар мамандандырылған маталар. Қойыртпақты сусыздандыруға және шламдарды сүзуге арналған сүзгілер - мұндай процестің міндеті мүмкіндігінше құрғақ тұнба алу болып табылады. Технологиялық сұйықтықтарды, ерітінділерді және ағынды суларды тазартуға арналған сүзгілер-сұйықтықты бөлшектерден тазартуды қамтамасыз етеді, яғни бұл процестің міндеті мүмкіндігінше таза сұйықтық алу болып табылады. Ресейлік фармацевтикалық кәсіпорындарда әртүрлі сүзгі жабдықтары қолданылады. Сүзу сүзгілерде жүзеге асырылады. Әрекет ету әдісіне сәйкес бұл құрылғылар үздіксіз және мерзімді сүзгілерге бөлінеді. Қозғалыс қысымын тудыратын қысым түріне байланысты олар вакуум сүзгілері мен пресс сүзгілеріне бөлінеді. Тор қалыптастыру әдісіне сәйкес сүзгі беттері сорумен және құюмен жұмыс істейтін сүзгілерді ажыратады.

Тұнбаны оқшаулау үшін сүзгілеуді қолдану бөлшектердің мөлшеріне және олардың агрегация сипатына байланысты. Торлы, талшықты және түйіршікті сүзгілер бар.

Торлы сүзгілер салыстырмалы түрде өрескел бөлшектерді ұстауға қызмет етеді. Олар матаның немесе металл тордың бір немесе бірнеше қабаттарынан жасалған. Бұл сүзгілердің әрекеті тор жасушалары арқылы өтпейтін үлкен бөлшектердің механикалық сақталуына, сондай-ақ бөлшектердің инерциялық жауын-шашынына негізделген. Торлы сүзгілердің тиімділігі олар сүзілген дисперсті фазамен бітелген сайын айтарлықтай артады, өйткені сүзгі бетінде жуу қабаты деп аталатын тесіктердің диаметрі азаяды. Сондықтан, кейде асбест шаңы оларды қолданар алдында мата сүзгілеріне қолданылады, әсіресе сүзгілеу кезінде тиімді. Талшықты сүзгілер сүзгі қағазынан, арнайы картоннан және басқа да талшықты материалдардан жасалған. Айтарлықтай гидравликалық кедергіге байланысты бұл сүзгілер сүзгі ерітіндісінің (суспензияның) төмен ағымында ғана қолданылады.

Талшықты сүзгілердің өнімділігін арттыру үшін олар көбінесе "кеңейтілген" (үлкейтілген) бетімен жасалады. Түйіршікті сүзгілерде кварц құмы, ұсақталған шлак, қиыршық тас, антрацит және т. б. кеңінен қолданылады. Түйіршікті сүзгілерді қалпына келтіру таза судың немесе сығылған ауаның кері ағынымен жууды қамтиды. Вакуум астындағы сүзу аз тұтқыр сұйықтықтарды тазарту үшін қолданылады. Вакуумды сүзгілердегі тазалау дәрежесі, әдетте, 80% - дан аспайды, бірақ тазартудың нақты өнімділігі ең жоғары. Вакуум-сүзгідегі тазалаудың жіңішкелігі кеуекті элементтің (мата, қағаз және т. б. ) Сүзгіш қасиеттерімен анықталады. Вакуумдық сүзгілердің көптеген құрылымдық түрлері бар, бірақ байыту тәжірибесінде негізінен үздіксіз жұмыс істейтін вакуумдық сүзгілер қолданылады: әр түрлі типтегі барабандар, диск, таспа және т. б.

2. Барабанды вакуум-сүзгі

Сыртқы сүзгі бетінде барабан бар, сыртқы жағынан бүкіл ұзындығы бойынша таяз жасушаларға бөлінеді, сыртынан перфорацияланған торлармен жабылған. Ұяшықтар арасында ойықтар бар. Ұяшықтардың ішкі қуыстары түтіктермен соңғы жасушалы цапфалармен байланысады. Барабан бүкіл бетіне жалпы матаға тігілген шүберекпен жабылған. Барабанның төменгі бөлігі ваннаға батырылады, оның қабырғаларына цапф тіректері бекітіледі. Соңғы қабырғалардың бірінде толып кететін терезе бар, ол арқылы ваннаға жүктелген целлюлозаның артық мөлшері алынып тасталады. Төменнен Астаудың цилиндрлік бөлігінде немесе шеткі қабырғаларында аппарат тоқтаған кезде қойыртпақты шығаруға арналған люктер болады. Шұңқырдың ұзын жағында бір жағында тортты алуға арналған пышақ бар. Пульпаның қатты фазасы ваннада орналасқан және электр қозғалтқышынан редуктор, эксцентриктер және тартқыштар арқылы қозғалатын араластырғыштың көмегімен тоқтатылған күйде ұсталады. Тарату бастары барабанның жасушалық шұңқырларының ұштарына жақын орналасқан (кішкентай сүзгілерде бір шұңқыр және бір бас бар) . Баста үш-төрт қуыс бар. Егер сүзгі кекті жуып сүзуге арналған болса, онда екі қуыс бар: біреуі - жатыр ерітіндісін ағызу үшін, екіншісі - жуу суларын ағызу үшін. Сығылған ауа екі кіші қуысқа беріледі. Егер торт жуылмаса, алғашқы екі қуыстың арасындағы бөлік болмауы мүмкін. Барабанның бір айналымында толық сүзу циклі орындалады. Барабанның әрбір жасушасы цапфа терезесі арқылы пульпаға батырылғаннан кейін вакуум астындағы бас қуысымен біріктіріледі, сұйықтық сорылады және матаға торт жиналады. Жасуша пульпадан шыққаннан кейін вакуумның әрекеті жалғасады - торт кептіріледі. Тортты жинау және кептіру кезінде шығарылған сүзінді бастың вакуумдық терезесі арқылы шығарылады. Қарастырылып отырған ұяшықтың терезесін қысыммен бастың қуысымен біріктірген кезде, торт үрленеді. Барабан сүзгілері әдеттегі дизайнда - көміртекті болаттан жасалған. Барабан сүзгілерінің сүзгі бетінің конфигурациясы тортты шаюға ғана емес, сонымен қатар торттан қосымша ылғалды кетіруге арналған құрылғыларды - жарықтарды, крекерлерді, цилиндрлік щеткалар түріндегі қопсытқыштарды, сығу роликтері мен вибраторларды тегістеуге арналған құрылғыларды орнатуға мүмкіндік береді. Бұл сүзгілерді барабанды целлюлозаға терең батырумен және, керісінше, кішкене батырумен және үлкен кептіру аймағымен жасауға болады. Барабан сүзгілері, мысалы, диск сүзгілерімен салыстырғанда, салыстырмалы түрде жұқа торт қабаты пайда болған кезде сүзуге қиын өнімдерді құрғатуға ыңғайлы. Руда целлюлозалары үшін барабан сүзгілерін қолдануды шектейтін іріліктің жоғарғы шегі сыныптың 65-70% - 0. 074 ММ деп санауға болады. салыстырмалы түрде үлкен материалды сүзгілеу кезінде қатты, тоқтатылған күйде ұстау үшін целлюлоза кейде ваннаның түбінен сорғымен беріледі.

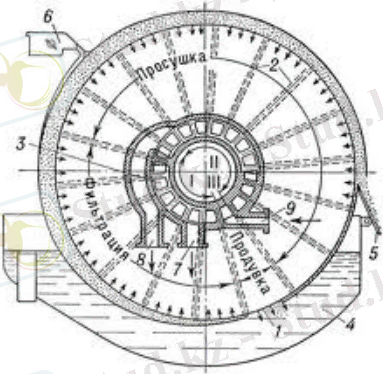

1-сурет-үздіксіз жұмыс істейтін барабанды вакуум-сүзгі

1-барабан; 2 - бөлімдер; 3 - Тарату басы; 4 - шұңқыр; 5 - тұнбаны алуға арналған пышақ; 6 - тұнбаны жууға арналған су таратқыш; 7, 8 - сәйкесінше сүзілген сұйықтық пен жуу суын соруға арналған құбырлар; 9-сығылған ауаны беруге арналған құбыр.

Магниттік сүзгілер (олардың ішінде орналасқан магниттік жүйелері бар) магнит концентраттарын құрғатуға арналған. Жуу қабаты бар сүзгілер жоғары тазалық сүзгісін бөлуге арналған. Барабанға матаның үстіне целлюлоза немесе басқа сүзгі материалдарының қабаты жуылады. Содан кейін бастапқы өнім осы қабат арқылы сүзіледі, әдетте аз мөлшерде қатты болады. Қатты бөлшектері бар жуу қабаты пышақпен алынады

Ішкі сүзгі беті бар барабанды вакуум-сүзгі

Бұл бір ұшында соқыр қақпағы бар және екінші жағында сақиналы жағы бар барабан. Ішкі беті ұзындығы бойынша металл жолақтармен ұяшықтарға бөлінеді, олардың әрқайсысы түйісетін тарату басы болады. Жеке ұяшықтар тесілген парақтармен жабылған немесе олардың бетіне гофрленген ағаш тақтайшалар салынған. Барабан роликтерге негізделген екі таңғышпен жабдықталған. Роликтердің бір жұбы электр қозғалтқышынан редуктор арқылы айналады. Барабан артық пульпа құйылатын сақиналы борт деңгейіне дейін пульпамен толтырылады. Осылайша, сүзгінің ішінде пульпадан бассейн жасалады, оның түбі барабанның ішкі беті болып табылады. Барабанның төменгі жасушалары, бүйір және жоғарғы бөлігі (айналу кезінде) вакуумда болады. Төменгі ұяшықтарда торт таңдалады, содан кейін ол кептіріледі. Үрлеу кезінде торт ауырлық күшімен шұңқырға түсіп, конвейермен немесе бұрандамен түсіріледі. Тортты толығымен босату үшін сүзгі көбінесе пульсатормен жабдықталған. Ішкі сүзгі беті бар сүзгілер целлюлоза үшін қолданылады, оның құрамында тез қозғалатын қатты фазаның едәуір мөлшері бар, оны араластыру кезінде тоқтатылған күйде ұстау мүмкін емес.

Дискілік вакуум-сүзгі

Ол дамыған сүзу бетімен ерекшеленеді. Бұл қуыс ұяшыққа салынған секторлардан терілген және ұзын түйреуіштер мен қабаттасулармен бекітілген дискілердің жақтары. Білік шұңқырларға бекітілген. Барабан сүзгісі сияқты, тарату бастары бір немесе екі жағынан білікке қарсы басылады. Алты немесе одан да көп дискілері бар сүзгілер екі баспен жабдықталған. Дискілердің төменгі бөлігі ваннаға түседі, олардың бірінде целлюлоза деңгейінің тұрақтылығын қамтамасыз ететін толып кететін шегі бар. Секторлардың пульпаға кіруі жағынан білік дискілермен айналған кезде ванна қалта түрінде болады. Әр дискінің екі жағында пышақтар орнатылған, олар үрлеуден кейін қалған тортты алып тастайды.

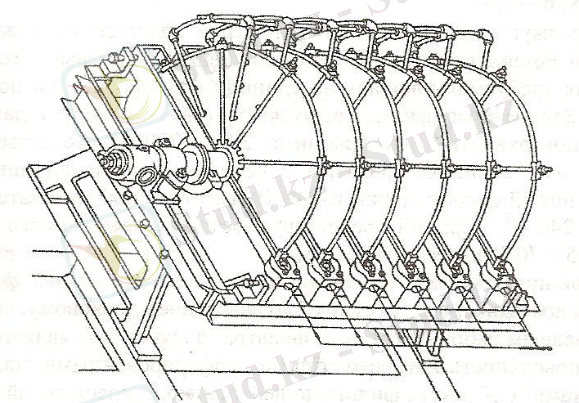

2-сурет Дискілік вакуумды сүзгі

3 Сүзгілерді есептеу

1. Мерзімді әрекетті сүзгілерді есептеу. Сүзгілерді есептеуде, берілген немесе таңдап алынған сүзгі беті бойынша, бір сүзгінің өнімділігін, сосын жалпы қондырғы өнімділігі бойынша сүзгілер санын анықтайды. Жалпы есептеу жолы төмендегiдей:

а) егер сүзгiнiң жұмыс iстеу циклында тұнбаны жуу және құрғату операциялары жоқ болса және сүзу процесi $\mathrm{\Delta}P = const$ болғанда өткiзiлсе, онда сүзу уақыты төмендегi формуламен анықталады:

мұнда - қосалқы операцияларға (сүзгi дайыдау, суспензия құю және тұнбаны түсiру) кеткен уақыт.

ә) (5. 30)

Теңдеуi бойынша сүзгiнiң бiр циклында алынатын сүзiндi көлемiн анықтайды. Мұнда r орнына r _c , ал F орнына - берiлген немесе таңдап алынған сүзгi бетiнiң ауданы қойылады.

б) Бiр тәулiктегi сүзгi жұмысының жалпы циклдар саны:
(5. 31)
