№3, 4 Тәжірбелік сабақтар
Тәжірбелік сабақтың тақырыбы: Жемістер мен көкеністер, сулы өсімдік шикізаты. Майлы шикізат.
Тәжірбелік сабақтың мақсаты: Жемістер мен көкөністердің жалпы химиялық құрамы. Күнбағыс, рапс, зығыр майының химиялық құрамы. Жемістер мен көкөністердің, майлы өсімдіктердің химиялық құрамымен танысу, олардың тағамдық құндылықтарын зерттеуді үйрену.
Тақырыбы: КФК-3 құрылғысы көмегімен сұйықтардың оптикалық тығыздықтарын және портативті рН метр көмегімен сұйықтардың белсенді қышқылдылықтарын анықтау.
1. Портативті рН метр көмегімен сұйықтардың белсенді қышқылдылықтарын анықтау.
Құрылғы және жұмыс істеуі

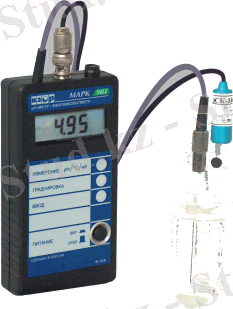

рН-метрдің құрылымы
Сіңіргіш блок 1 пластмасс корпус түрінде орындалған. Ол электродттық жүйеден сигналдардың өзгерісі мен өлшеу нәтижелерінің индикациясын көрсетеді.
Сіңіргіш блоктың алдыңғы панелінде орналасқан:
рН, ЭҚК, температура және батарея зарядының мәндерін анықтауға арналған индикатор экраны 2;
ИЗМЕРЕНИЕ батырмасы 3 өлшеу тәртібін (рН, ЭҚК немесе температура) таңдауға арналған;
ГРАДУИРОВКА батырмасы 4 рН-метрдің градуировка тәртібіне көшуге арналған;
ВВОД батырмасы 5 градуировка кезінде есте сақтағыш құралға ақпарат енгізуге арналған;
Батырмасы 6 рН-метрдің қосылып, өшірілуі үшін.
Сіңіргіш блоктың артқы панелінде батареялық бөлікті жауып тұратын қақпақ орналасқан.
Температура көрсеткіші 7 сіңіргіш блокқа ажырамайтын қосынды түрінде жалғасады. рН-метрдің орындауына байланысты үстіңгі бет жақ кесіктің тіркеуішіне не құрама электрод 8, не өлшеуіш электрод 9, не салыстырмалы электрод 10 қосылады.
Тағайындалуы бойынша қолдану
Эксплуатационды шектеулер
рН-метр сутегі иондарының активтілік көрсеткішін (рН 0-ден 12-ге дейін) және сулы ерітінділердің температурасын (0-ден +500С-қа дейін), сонымен қатар ЭҚК (-1000-тан +1000 мВ-қа дейін) өлшеуге арналған.
рН-метрмен жұмыс істеу кезінде электродтар мен сіңіргіш блоктарды соққылардан сақтау керек, себебі олардың құрылымында мортылдақ материалдар қолданылған.
Электродтардың ерітіндіге бату тереңдігі рН-ты өлшегенде 16 мм-ден кем болмауы керек.
Өлшеулерде электродтардағы электролит деңгейі анализденетін ерітіндінің деңгейінен жоғары болуы керек.
Қауіпсіздік шараларына нұсқау
рН-метрде 2,2-ден 3,4 В-қа дейінгі тұрақты токтың дербес қайнар көзі қолданылатындықтан, қызмет көрсетудің электр қауіпсіздігі қамтамасыз етіледі.
рН-метрмен жұмыс істеуге химиялық реактивтермен жұмыс істеу ережелерін және нақты нұсқаулығын оқыған адам ғана жіберіледі.
Қоректену көзін қосу
Қоректену көзін қосу үшін:
Батареялық бөлімді бекітіп тұрған бұрандасын бұрып, оның қақпағын ашу;
Екі сілтілік гальваникалық элементті (АА) немесе екі никель-металлогидридті аккумуляторды (АА) батареялық бөліктің ішіндегі таңбаға сәйкес орналастырады;
Батареялық бөлікті қақпақпен жауып, бекітіп тұрған бұрандасын бұрау.
Қоректендіру көзінің батареялық бөлігінде орналасқан рН-метр өшіріліп тұрған кезінде уақытты көрсетеді. Сағат және минут мәндерінің аралықтарындағы бөлгіш нүкте 1 с периодпен жыпылықтайды.
Уақыт анықтауышты анализатор өшіп тұрған кезінде ИЗМЕРЕНИЕ батырмасын басып, өшіріп немесе қосуға болады.
Уақытты өлшеу үшін қажет:
ГРАДУИРОВКА батырмасын басу, индикаторда минут мәні жыпылықтай бастайды;
ИЗМЕРЕНИЕ және ВВОД батырмаларымен минуттың мәнін қою;
ГРАДУИРОВКА батырмасын басу, индикаторда сағат мәні жыпылықтай бастайды;
ИЗМЕРЕНИЕ және ВВОД батырмаларымен сағаттың мәнін қою;
ГРАДУИРОВКА батырмасын басу; уақытты анықтау аяқталып, рН-метр уақытты индикациялауға көшеді.
рН-метрді қосу, индикаторда рН, мВ және 0С көрсеткіштері көрінуі керек.
Электродты (электродтарды) дайындау
Электродтарды келген кешеннің ішіне кіретін электродтарға арналған
паспортқа қарап, дайындау қажет.
рН-метр градуировкасының реті
1 Электродты және температура құрылғысын алдымен дистильденген суда, содан соң буферлік ерітіндіде градуировканы жүргізуге болатын 250С-та орта мәні рН=1,65 бірінші буферлік ерітіндіде жуу.
рН-метрді қосу.
рН-электродты және температура құрылғысын орта мәні 250С-та рН=1,65 болатын бұрын қолданылмаған буферлік ерітіндіге енгізіп, 10 минут ұстау.
ГРАДУИРОВКА батырмасын басу, индикатор келесі суреттегідей болуы ... жалғасы
