Кіріспе
Энергетика - бұл энергияны табиғи энергия ресурстарының көздерінен энергия қабылдағыштарына қоса алғанда түрлендіру және беру процестерінің күрделі жиынтығын қамтитын және кешенді дамып келе жатқан объект, оны зерттеу жүйелі көзқарас негізінде ғана мүмкін.
Энергия бүгінде қоғам өмірінде осындай орынды иеленеді, оның артықшылықтарынан бас тартуды бағалау мүмкін емес. Электр станцияларының басты мақсаты - оны өнеркәсіптік және ауылшаруашылық өндірісіне, коммуналдық қызметтер мен көлікке жеткізу үшін электр энергиясын өндіру. Электр станциялары сонымен қатар кәсіпорындарды жиі бу және ыстық сумен қамтамасыз етеді.
Сонымен бірге энергия бағасы да өте жоғары: оны өндіру және тасымалдау. Жоғары техникалық-экономикалық көрсеткіштері бар энергетикалық жабдықты пайдалануға, технологиялық процестерді кешенді автоматтандыруға, құрылыстың өзіндік құнын төмендетуге және экологиялық қауіпсіздікті қамтамасыз етуге бағытталған жобалық шешімдерді жетілдіруге негізделген жылу электр станцияларының техникалық деңгейін көтеру отандық жылу энергетикасының тиімділігін арттырудың негізгі міндеті болып табылады, бұл проблема өзекті болып қала береді және болашақта, өйткені қазіргі уақытта Қазақстанның электр энергетикасының негізін құрайтын жылу электр станциялары ұзақ уақыт бойы жылу мен электр энергиясын өндіруде жетекші рөл атқарады.
Конденсаторлық электр станциясы (ЖЭО) - бұл негізінен электр энергиясын өндіретін жылу электр станциясы, электр станциясының бұл түрі өзінің жұмыс принципінің ерекшеліктеріне байланысты. Тарихи ГРЭС атауын алды - мемлекеттік аймақтық электр станциясы . Уақыт өте келе ГРЭС термині өзінің бастапқы мағынасын жоғалтты (аудан) және қазіргі мағынада, әдетте, басқа ірі электр станцияларымен бірге біртұтас энергетикалық жүйеде жұмыс істейтін, жоғары қуатты (мың МВт) конденсатты электр станциясын (IES) білдіреді. Кейде аббревиатураға сәйкес келетін гидроциркуляциялық электр станциясы термині кездеседі.
Ядролық отынмен жұмыс істейтін IES атом электр станциясы (АЭС) немесе конденсатты атом электр станциясы (AKES) деп аталады. Будың жылу энергиясы конденсациялық турбинадағы механикалық энергияға, ал соңғысы электр генераторындағы электр энергиясына айналады. Турбинада жұмсалатын бу конденсацияланады, бу конденсатын алдымен конденсат сорғысы, содан кейін қоректендіру сорғысы арқылы бу қазандығына (қазандық қондырғысы, бу генераторы) айдайды. Осылайша, бу-судың жабық жолы жасалады: қыздырғышы бар бу қазандығы - қазандықтан турбинаға
3
дейінгі бу желілері - турбина - конденсатор - конденсат және қоректендіру сорғылары - қоректенетін су құбырлары - бу қазандығы. Бу-су тізбегінің схемасы бу турбиналы электр станциясының негізгі технологиялық сызбасы болып табылады және ЖЭС жылу схемасы деп аталады. Шығарылған будың конденсациясы үшін температурасы 10-20 ° C болатын салқындатқыш судың көп мөлшері қажет (қуаты 300 МВт турбиналар үшін шамамен 10 м3 сек).

4

I. Жылулық тізбектің сипаттамасы және мәліметтерді есептеуге дайындау
1.1 Электр станциясының жұмыс принципі

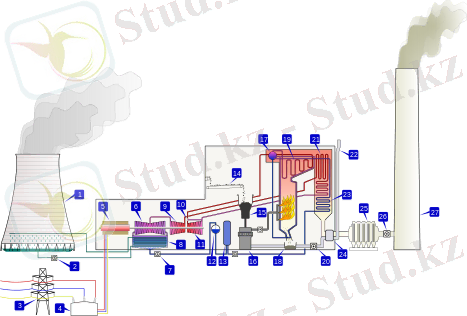

1 - салқындату мұнарасы 14 - отын беру конвейері
2 - айналым сорғысы 15 - көмір бункері
3 - электр желісі 16 - көмір диірмені
4 - күшейту трансформаторы 17 - қазандық барабаны
5 - турбогенератор 18 - қожды кетіру жүйесі
6 - бу турбинасының төмен қысымды цилиндрі 19 - қыздырғыш
7 - конденсат сорғысы 20 - желдеткіш
8 - жер үсті конденсаторы 21 - аралық қыздырғыш
9 - бу турбинасының орташа қысымды цилиндрі 22 - ауа қабылдағыш
10 - тоқтату клапаны 23 - экономайзер
11 - бу турбинасының жоғары қысымды цилиндрі 24 - регенеративті ауа жылытқышы
12 - деаэратор 25 - сүзгі
13 - қалпына келтіретін жылытқыш 26 - түтін шығарғыш
27 - түтін мұржасы

16-17-41 Элетрмен қамтамасыз ету

Көмірдің IES схемасы
Литер
салмақ
масш
Өлш.

Бет
Құжат №
Қолы
Күні

у

Орындаған
Жаңабаев А.Ж

Жоба жетекшісі
Иманалиева С.Т

5
Беттер

Конденсациялық электр станциясын жобалар

ПСВК

Қоректендіретін сорғының көмегімен қазандыққа жану үшін жоғары қысыммен, отынмен және атмосфералық ауамен жіберіледі. Жану процесі қазандық пешінде жүреді - отынның химиялық энергиясы жылу мен сәулелік энергияға айналады. Қоректендіру суы қазандықтың ішінде орналасқан құбыр жүйесі арқылы өтеді. Жанармай - бұл қайнау температурасына дейін қыздырылған және буланған қоректендіретін суға берілетін қуатты жылу көзі. Алынған сол қазандықтағы бу қайнау температурасынан жоғары, шамамен 540 ° C-қа дейін 13-24 МПа қысыммен қызып кетеді және бір немесе бірнеше құбыр арқылы бу турбинасына беріледі.
Бу турбинасы, генератор және қоздырғыш бүкіл турбиналық қондырғыны құрайды. Бу турбинасында бу өте төмен қысымға дейін кеңейеді (атмосфералық қысымнан шамамен 20 есе аз), ал сығылған және жоғары температураға дейін қыздырылған будың потенциалдық энергиясы турбина роторының айналу кинетикалық энергиясына айналады. Турбина генератор роторының айналуының кинетикалық энергиясын электр тогына айналдыратын электр генераторын қозғалысқа келтіреді. Электр генераторы статордан тұрады, оның электр орамдарында ток пайда болады және қоздырғышпен жұмыс істейтін айналмалы электромагнит болатын ротордан тұрады.
Конденсатор турбинадан шығатын буды конденсациялап, терең вакуум құруға қызмет етеді, соның арқасында бу турбинада кеңейеді. Ол турбинаның шығуында вакуум жасайды, сондықтан жоғары қысымды турбинаға кіретін бу конденсаторға ауысады және кеңейеді, бұл оның потенциалдық энергиясын механикалық жұмысқа айналдырады.
Технологиялық процестің осы ерекшелігінің арқасында конденсатты электр станциялары өз атауларына ие болды.

6
1.2 Негізгі жүйелері
IES - бұл ғимараттардан, құрылыстардан, энергетикалық және басқа жабдықтардан, құбырлардан, клапандардан, аспаптар мен автоматикадан тұратын күрделі энергетикалық кешен. IES негізгі жүйелері:
:: қазандық зауыты;
:: бу турбинасы зауыты;
:: отын үнемдеу;
:: күл мен қожды тазарту жүйесі, түтін газдарын тазарту;
:: электр бөлігі;
:: техникалық сумен жабдықтау (артық жылуды кетіру үшін);
:: химиялық тазарту және суды тазарту жүйесі.
IES-ті жобалау және салу кезінде оның жүйелері кешеннің ғимараттары мен құрылыстарында, ең алдымен бас ғимаратта орналасады. IES пайдалану кезінде жүйелерді басқаратын қызметкерлер, әдетте, цехтарға біріктіріледі (қазандық және турбина, электрмен жабдықтау, отынмен жабдықтау, химиялық суды тазарту, термиялық автоматика және т.б.).
Қазандық зауыты бас ғимараттың қазандық бөлмесінде орналасқан. Ресейдің оңтүстік аймақтарында қазандық зауыты ашық болуы мүмкін, яғни оның қабырғалары мен шатыры болмауы мүмкін. Орнату бу қазандықтарынан (бу генераторлары) және бу құбырларынан тұрады. Қазандықтардан шыққан бу ток өткізгіш құбырлар арқылы турбиналарға беріледі. Әр түрлі қазандықтардың бу желілері әдетте өзара байланысты емес. Мұндай схема блок деп аталады.
Бу турбинасы қондырғысы қозғалтқыш бөлмесінде және бас ғимараттың деаэратор (бункер-деаэратор) бөлімінде орналасқан. Оған мыналар кіреді:
* бір білікте электр генераторы бар бу турбиналары;
* конденсатор, онда турбинадан өткен бу конденсацияланып су (конденсат) түзіледі;
* конденсатты (қоректендіретін суды) қамтамасыз ететін конденсат пен қоректендіру сорғылары бу қазандарына оралады;
* төмен және жоғары қысымдағы рекуперативті жылытқыштар (HDPE және LDPE) - турбинадан бу шығару арқылы қоректенетін су қыздырылатын жылу алмастырғыштар;
* су газ тәрізді қоспалардан тазартылатын деаэратор (сонымен қатар HDPE ретінде қызмет етеді);
* құбырлар мен қосалқы жүйелер.
Отынның үнемдеуі IES жобаланған негізгі отынға байланысты әр түрлі құрамға ие. Көмірмен жұмыс істейтін IES үшін отын үнемдеуге мыналар кіреді:

7
* ашық гондола вагондарында көмірді ерітуге арналған еріту құрылғысы (тепляк немесе қора деп аталады);
* түсіру құрылғысы (әдетте автокөліктің самосвалы);
* грейфер кранымен немесе арнайы өңдеу машинасымен қызмет ететін көмір қоймасы;
* көмірді алдын ала ұсақтауға арналған ұсақтау қондырғысы;
* көмірді жылжытуға арналған конвейерлер;
* аспирациялық жүйелер, блоктау және басқа қосалқы жүйелер;
* ұнтақтау жүйесі, оның ішінде допты, роликті немесе балғалы диірмендер.
Шаңды дайындау жүйесі, сондай-ақ көмір бункерлері бас ғимараттың бункер-деаэратор бөлімінде орналасқан, отын берудің қалған құрылғылары негізгі ғимараттың сыртында орналасқан. Кейде орталық шаң фабрикасы құрылады. Көмір қоймасы 7-30 күндік IES үздіксіз жұмысына есептелген. Жанармай беру құрылғыларының бір бөлігі сақталған.
Табиғи газды қолданатын IES отын үнемдеуі ең қарапайым: оған газ тарату пункті мен газ құбырлары кіреді. Алайда, мұндай электр станцияларында мазут резервтік немесе маусымдық қайнар ретінде пайдаланылады, сондықтан мазут экономикасы да құрылуда. Мазут қондырғылары көмірді жағатын электр станцияларында салынуда, мұнда қазандықтарды жағу үшін мазут қолданылады. Мазутты үнемдеуге мыналар кіреді:
* қабылдау және ағызу құрылғысы;
* мазутты болат немесе темірбетон цистерналарымен сақтау;
* мазутты жылытқыштармен және мазутты сүзгілермен айдау станциясы;
* өшіру және бақылау клапандары бар құбыржолдар;
* өртке қарсы және басқа қосалқы жүйелер.
Күл мен қожды тазарту жүйесі тек көмірмен жұмыс істейтін электр станцияларында ұйымдастырылған. Күл де, қож да көмірдің жанбайтын қалдықтары болып табылады, бірақ қож тікелей қазандық пешінде пайда болады және желдеткіш арқылы шығарылады (шлак шахтасындағы тесік), ал күл түтін газдарымен тасымалданады және қазандықтың шығуында ұсталады. Күл бөлшектері қож бөліктерінен (60 мм-ге дейін) әлдеқайда аз (шамамен 0,1 мм).
Атмосфераға түтін газдарының шығуы жылу электр станциясының қоршаған ортаға ең қауіпті әсері болып табылады. Түтін газдарындағы күлді ұстап қалу үшін үрлейтін желдеткіштерден кейін қатты бөлшектердің 90-99% -ын сақтайтын әр түрлі типтегі сүзгілер (циклондар, скрубберлер, электрофильтрлер, үй сүзгілері) орнатылады. Алайда олар түтінді зиянды газдардан тазартуға жарамайды. Шетелде және жақында отандық электр станцияларында (соның ішінде газ мазутында) әкпен немесе әктаспен (deSOx
8
деп аталатын) газды күкірттен тазарту және азот оксидтерін аммиакпен (deNOx) каталитикалық тотықсыздандыру жүйелері орнатылған. Тазартылған түтін газы түтін шығарғыш арқылы түтінге шығарылады, оның биіктігі атмосферадағы қалған зиянды қоспалардың дисперсиялық жағдайынан анықталады.
IES электр бөлігі электр энергиясын өндіруге және оны тұтынушыларға таратуға арналған. KES генераторларында кернеуі әдетте 6-24 кВ үш фазалы электр тогы пайда болады. Кернеудің жоғарылауымен желілердегі энергия шығыны едәуір төмендейтіндіктен, генераторлардан кейін кернеуді 35, 110, 220, 500 және одан жоғары кВ-ға дейін арттыратын трансформаторлар орнатылады. Трансформаторлар ашық ауада орнатылған. Электр энергиясының бір бөлігі электр станциясының қажеттіліктеріне жұмсалады. Қосалқы станцияларға және тұтынушыларға шығатын электр желілерін қосу және ажырату электр доғасының пайда болуымен және сөндірілуімен номиналды ток немесе қысқа тұйықталу токтарында жоғары вольтты электр тізбегін қосуға және үзуге қабілетті ажыратқыштармен жабдықталған ашық немесе жабық тарату қондырғыларында (сыртқы тарату қондырғылары, ішкі тарату қондырғылары) жүзеге асырылады.
Қызмет көрсететін сумен жабдықтау жүйесі турбина конденсаторларын салқындату үшін көп мөлшерде суық сумен қамтамасыз етеді. Жүйелер тікелей ағынды, кері және аралас болып бөлінеді. Бір рет өтетін жүйелерде суды табиғи көзден (әдетте өзеннен) сорғылармен алады және конденсатордан өткеннен кейін кері ағызылады. Бұл кезде су шамамен 8-12 ° C-қа дейін қызады, бұл кейбір жағдайларда су объектілерінің биологиялық күйін өзгертеді. Рециркуляциялық жүйелерде су циркуляциялық сорғылардың әсерінен айналады және ауамен салқындатылады. Салқындату салқындатқыш резервуарлардың бетінде немесе жасанды құрылымдарда: бүріккіш бассейндерде немесе салқындатқыш мұнараларда жүзеге асырылуы мүмкін.
Құрғақ жерлерде сумен жабдықтаудың техникалық жүйесінің орнына ауа немесе конденсация жүйелері қолданылады (құрғақ салқындату мұнаралары), олар табиғи немесе жасанды тартқышы бар ауа радиаторы болып табылады. Мұндай шешім әдетте мәжбүр болады, өйткені мұндай жүйелер салқындату тұрғысынан қымбат және тиімді емес.
Суды химиялық тазарту жүйесі жабдықтың ішкі беттерінде шөгінділер болмауы үшін бу қазандықтары мен бу турбиналарына берілетін суды химиялық тазартуды және терең минералсыздандыруды қамтамасыз етеді. Әдетте IES қосалқы ғимаратында сүзгілер, контейнерлер және суды тазартатын реагент қондырғылары орналасқан.
Сонымен қатар, жылу электр станцияларында мұнай өнімдерімен, майлармен, жабдықты жуу және ... жалғасы
