Кіріспе
Тәжірибе - оқу процесінің маңызды бөлігі болып табылады. Тәжірибе барысында студенттердің негізгі кәсіби дағдылары біліктілік сипаттамаларына сәйкес қалыптасады, ұйымның (кәсіпорынның) жұмысын зерделеу негізінде білімі кеңейтіледі, тереңдетіледі және жүйеленеді, заманауи жабдықтар мен механизмдер игеріледі, алғашқы кәсіби тәжірибе жинақталады.
Оқу тәжірибесінің өтуі оқыту мен дайындықтың маңызды кезеңі болып табылады және оның міндеті оқу процесінде алған білімі мен практикалық дағдыларын жетілдіру, жаңа жабдықтармен, алдыңғы қатарлы технологиялармен, еңбекті ұйымдастыру, өндіріс экономикасымен танысу, дүкеннің (қызмет көрсетудің) орта менеджерінің міндеттерін зерделеу, таңдаған мамандығы бойынша ұйымдастырушылық дағдыларды игеру.
Оқу практикасы жұмыс орнында жүзеге асырылады. Оқыту барысында студент ұйымдағы өндірістік процестерді және заманауи құрал-жабдықтарды игеруі, арнайы пәндерді оқып-үйрену кезінде алған білімдерін шоғырландыруы, мамандық бойынша дағдылар мен қабілеттерге ие болуы, оқу практикасы кезінде алған жұмысшы мамандығының дағдыларын жетілдіруі керек.
Бас энергетиктің бөлімімен және онымен байланысты қызметтермен, жоспарлау-экономикалық және өндірістік-техникалық бөлімдердің, бас механиктің жұмысымен танысу. Кәсіпорынның экономикалық қызметін, оның техникалық-экономикалық көрсеткіштері мен жоспарлауын зерттеу. Еңбекті қорғау және қоршаған ортаны қорғауды ұйымдастырумен танысыңыз.

КМТ-Сити-Строй және оның электрмен жабдықталуы.
Мен осы 3-курстағы өндірістік практикамды ЖШС КМТ-Сити-Строй компаниясынан өттім. Практика барысында өзімнің теориялық білімімді практикалық біліктілігіммен ұштастыра отыра өзіме, ұжымға берілген тапсырмаларды бірлесе атқардық. Ұжыммен, топпен жұмыс істеуге де үйрендім. Енді бірер ауыз ЖШС КМТ-Сити-Строй жайында айта кетсем.
ЖШС КМТ-Сити-Строй - Орал өңіріндегі беделді құрылыс компанияларының бірі. Олар өңір көркеюі мен дамуында көптеген істер атқарған. Өз кезегінде қала бойынша тұрғын үй салумен қоса, кірпіш тас, бетон блок шығарумен терезе, есік жазаумен айналысады. Аудан, ауыл аймақтарға газ, су да жүргізген.
Менеджмент жүйесіндегі кәсіпорынның басқару құрылымы қаңқа қалыптастырушы мәнге ие, яғни. Бұл кәсіпорынның тірегі. Ол басқару субъектісінің әлеуметтік-экономикалық даму деңгейін, техникалық және технологиялық жетілу дәрежесін, өндірісті ұйымдастырудың формаларын және басқару объектісі мен субъектісінің дамуының басқа да объективті белгілерін, оның философиясы мен стратегиясын көрсетеді.
Базаның электрмен жабдықталуы
1.1 Электрмен жабдықтау сызбасы
Кәсіпорындарды энергиямен қамтамасыз ету, олардың энергия сыйымдылығына байланысты электр желілерінің бір немесе екі жүйесі арқылы жүзеге асырылуы мүмкін. Бір жүйе (сыртқы электрмен жабдықтау) әр түрлі кернеудің әуелік немесе кабельдік желілерінен тұрады, олар арқылы электр энергиясының аймақтық қосалқы станцияларынан кәсіпорындардағы қабылдау пункттеріне (ГПП, ЦРП, РП және ТП) беріледі. Тағы бір жүйе (ішкі электрмен жабдықтау) кернеуі 6 - 10 кВ кәсіпорынның аумағында орналасқан кабельдік желілерден тұрады, ол арқылы электр негізгі станциядан, орталық тарату орталығынан, таратушы қосалқы станциядан трансформаторлық қосалқы станцияға беріледі.
Бірнеше цехтық трансформаторлық қосалқы станциялары бар орташа қуатты кәсіпорындарды электрмен жабдықтау екі жылу жүйесі арқылы жүзеге асырылады, олар 6-10 кВ кабельдік желілерден тұрады, орталық жылу станциясынан - 6-10 кВ электр энергиясын орталық тарату орталығына немесе таратушы станцияға, ал соңғысы - кәсіпорынның цех трансформаторлық қосалқы станциясына. Дүкен еденіндегі трансформаторлық қосалқы станциялары көп энергияны үнемдейтін кәсіпорындар үшін сыртқы электрмен жабдықтау жүйесі 35 - 110 кВ және одан жоғары (терең кірістер) электр қуатын электр жүйесінен кәсіпорынның газ беру жүйесіне өткізеді. Ішкі электрмен жабдықтау жүйесі кәсіпорынның аумағында орналасқан 6-10 кВ кабельдік желілерден тұрады, электр энергиясын негізгі қосалқы станциядан тарату орталығына және кәсіпорынның ТП дүкеніне жібереді.
Электр станцияны электрмен жабдықтау қалалық электр жүйесінің тарату нүктесінен келетін электр энергиясын түрлендіру арқылы жүзеге асырылады. Электр энергиясы 6-10 кВ кернеуі бар жоғары кернеулі желілер арқылы соғу цехының 4 трансформаторлық қосалқы станциясына беріледі (ТП 11, ТП 21, ТП 28, ТП 30). Қуатты май трансформаторларын қолдана отырып, кернеу 0,4 кВ дейін төмендетіледі.
Трансформаторлық қосалқы станция (ТП 11) R - 8 ажыратқышты қолдана отырып, қоймаларды, жылу бөлімінің бір бөлігін және сатып алу бөлімінің бір бөлігін тамақтандырады. Электр қуатын беру магистральдық канал арқылы жүзеге асырылады, мұнда дайындық бөлімінің бір бөлігін R - 1 ажыратқыштың көмегімен ауыстыруға болады.Осы бөліктердегі электр энергиясын бөлу электр қуатын алуға және таратуға, сондай-ақ шығатын желілерді сақтандырғыштармен қорғауға арналған қораптардың көмегімен жүзеге асырылады. үш фазалы айнымалы токтың кернеуі 380220 В болатын желілердегі шамадан тыс жүктемелер мен қысқа тұйықталулар.
Тарату пункттері (РП) электр энергиясын таратуға, кернеуі 660 В дейінгі электр қондырғыларын, кернеулер мен қысқа тұйықталу кезінде 50 Гц жиіліктегі электр қондырғыларын қорғауға, сондай-ақ электр тізбектерін және асинхронды қозғалтқыштардың тікелей іске қосылуын сирек (сағатына 3 бастауға дейін) жедел пайдалануға қосуға арналған. ... Сондай-ақ, дүкеннің кейбір аудандарында реактивті қуаттың орнын толтыруға арналған конденсатор шкафтары (CC) болуы мүмкін, яғни. электрмен жабдықтау жүйесіндегі және 0,4 кВ электр желілеріндегі қуат коэффициентін (cosφ) арттыру.
Трансформаторлық қосалқы станция (ТП 21) ескі бөлігін R-4 ажыратқышы арқылы соғу және сығымдау жабдықтарымен қамтамасыз етеді; ажыратқышты қолдана отырып, жылу бөлігінің бір бөлігі ауыстырылады, П-2 ажыратқышы дайындық бөлігінің бөлігі болып табылады.
Электр станциясының осы электрмен жабдықтау жүйесін талдай отырып, біз сенімді, тұрақты деп тұжырымдай аламыз, ал бұл жүйе ілулі, яғни. егер төрт трансформаторлық қосалқы станцияның кез-келгені істен шықса, ажыратқыштар арқылы электр станциясының істен шыққан қосалқы станция жұмыс істейтін учаскесін қамтамасыз етуге болады.
1.2 Электрмен жабдықтау схемасының сипаттамасы
Цехте орнатылған электр тұтынушылары үшін негізгі кернеу 380 В құрайды. Жарықтандыру 220 В кернеумен қамтамасыз етіледі.
Өндіріс аймағында орналасқан технологиялық жабдықты біркелкі және қатарға қосу электр қуатын беру үшін электр қондырғылары болып табылатын тарату пункттерінің көмегімен жүзеге асырылады.
Учаскенің электр және жарықтандыру пантомографтарымен электрмен жабдықтау 650 кВА трансформаторлары бар өндірістік базаның бөлек трансформаторлық қосалқы станциясынан жүзеге асырылады. Күш трансформаторын жоғары кернеу жағындағы қысқа тұйықталу тогынан қорғау ПК-6 (10) кВ сақтандырғыштарымен жүзеге асырылады.
ШРА-64 шина каналдары жеткізу және тарату желісі ретінде қолданылады, олар бағандар бойымен кронштейндерге орнатылып, кран арқалықтарына суспензиямен бекітіледі. Панельдер 6 м биіктікте орналасқан.
Өндіріс цехында электр энергиясын қабылдау және тарату үшін коммутаторлар орнатылған. Сақтандырғыштар қысқа тұйықталу тогынан қорғаныс құралы ретінде қолданылады.
Бүкіл жеткізу желісі құбырларға салынған АПВ және АПРТО сымдарымен жасалады.

2 Электрлік электр қондырғыларын орнату және техникалық қызмет көрсету.
2.1 Электр машиналарына техникалық қызмет көрсету.
Техникалық қызмет көрсету жұмыс істеп тұрған барлық электр машиналарына арналған және оған мыналар кіреді: машинаның арнайы тоқтауын қажет етпейтін және машиналардағы кішігірім ақауларды уақытында түзету үшін технологиялық қондырғылардың жұмысында үзілістер кезінде орындалатын күрделі жөндеу; байланыстар мен бекіткіштерді қатайту, щеткаларды өзгерту, траверсті реттеу, машинаның қол жетімді бөліктерін - сыртқы беттерін, сақиналарын, коллекторларын және т.б. тазалау. Өндірушілердің пайдалану ережелері мен нұсқауларын, атап айтқанда жүктеме, мойынтіректер, орамалар мен корпустардың температурасын сақтауды күнделікті бақылау; жанар-жағар майдың бар-жоғын бақылау, ауытқулар мен шуылдардың жоқтығын және әртүрлі полюстер мен сақиналарда ұшудың болмауын тексеру. Жерге қосылу мүмкіндігінің күнделікті мониторингі.
Ағымдағы жөндеу кезінде мыналар жүзеге асырылады: сыртқы беттерді кірден, шаңнан және майдан тазарту; жөндеу жұмыстарын жүргізу үшін қажетті мөлшерде автомобильдерді бөлшектеу; рұқсат етілген радиалды тазартулардың максималды жоғарылауы жағдайында, подшипниктердің жағдайын тексеру, жылжымалы подшипниктерді ауыстыру; майдың өзгеруі; желдету құрылғыларын тексеру және тазарту; статор мен ротор орамаларының оқшаулауындағы жергілікті зақымдануды жою; орамаларды кептіру; бекіткіштер мен байланыстарды тексеру және қатайту; сақиналар мен коллекторларды тазарту және тегістеу, коллектор бағасын көтеру; щетка ұстағыштарын тексеру және реттеу; орамалардың шығыс ұштарының күйін және дұрыс таңбалануын тексеру; қорғаныс жерге тұйықталуын тексеру; бос және жүктеме кезіндегі жұмысты тексеру; бояудың зақымдануын жою; Жөндеу жұмыстары аяқталғаннан кейін вагондардың қабылдау сынақтарын және жеткізілімін тіркеу.
2.2 Электр қозғалтқыштарын кептіру.
ЭҚ орамаларын кептірудің көптеген әдістері бар. Кептіру әдісін таңдау ЭҚ күші мен дизайнына байланысты.
Сыртқы жылумен кептіру. 15 кВт-қа дейінгі ЭД қуатында қыздыру лампаларымен жылыту қолданылады, ал 15 кВт-дан 40 кВт-қа дейін, жылу вентиляторынан ыстық ауамен жылытылады.
Сыртқы көзден ЭД кептіру. ЭМ-нің қуаты 40 кВт-тан жоғары болса, олардың орамаларын орамадан өтетін ток әсерінен пайда болатын жылумен кептіруге болады. Кептіру үшін айнымалы ток қолданылады, ол үшін ротор тежеледі, ал айнымалы ток статор орамасына беріледі. Статор орамасындағы 80 ° C температураны құру үшін қажет токтың шамасы төмендетілген кернеуді қолдану арқылы реттеледі, ал орамадағы ток номиналдыдан 0,7 аспауы керек, өйткені жоғары ток кезінде температура қауіпті мәнге жетуі мүмкін.
Индукциялық кептіру. Орамның қызуы ядродағы және ЭМ корпусындағы магниттелетін ораманың нәтижесінде пайда болатын ауыспалы магнит ағынының жоғалуына байланысты жүреді. Магниттелетін орам, ротор шығарылатын, статор өзегі арқылы оралған, ыстыққа төзімді оқшауланған сымның бірнеше бұрылысы түрінде жасалады. Магнитті ораманы қосу үшін дәнекерлеу трансформаторынан алынған 60 В төмен кернеу қолданылады.
2.3 Орамдардың тағайындалуы.
Бірінші ораманың басы мен аяғы сәйкесінше C1 және C4 деп белгіленеді, екіншісі - C2 және C5, үшіншісі - C3 және C6. Мотор есептелген кернеуге байланысты орамалар жұлдыз немесе үшбұрыш түрінде қосылады.
ЭД корпусына тақтайша бекітілген. Онда ЭМ-ны толық сипаттайтын негізгі техникалық мәліметтер бар: біліктің қуаты (кВт), кернеу (V), тиісті қосылу схемасы ( ), токтың (A) әр қосылу схемасы үшін, номиналды жылдамдығы (көрсетілген) айн мин), желідегі ток жиілігі (Гц), қуат коэффициенті - cos φ, тиімділігі - тиімділігі (%), оқшаулау класы, электр қозғалтқышының түрі және оның салмағы (кг).

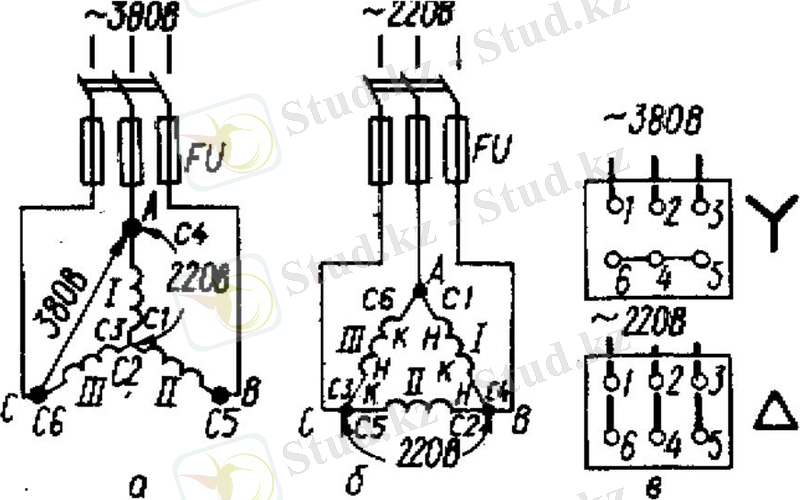

1-сурет. Асинхронды қозғалтқыштың статор орамаларын қосу сұлбасы: а - жұлдыз, б - үшбұрыш; в - орамдарды терминал тақтасына қосу.

2.4 Роликті мойынтіректердегі ақаулар.
Мойынтірек қызып кетеді:
а) подшипник шаңмен немесе басқа ұсақ бөлшектермен ластанған, май ластанған - ескі майды подшипниктен алып тастап, шаю және жаңа май қосу қажет;
б) подшипниктегі майдың артық болуы оның шығынын көбейтеді - май мөлшерін азайту керек;
в) подшипник бөліктері тозған немесе жойылған - мойынтіректі жаңасымен ауыстырыңыз;
г) подшипник дұрыс орнатылмаған, электр қозғалтқышының оған қосылған басқа машинамен туралануы нашар - подшипниктердің орнатылуын және машиналардың туралануын тексеріңіз.
Майды подшипниктен шығарады:
а) подшипникте тым көп май бар - оның мөлшерін азайту керек;
б) майдың дұрыс емес сорты таңдалды (оның түсу температурасы тым төмен) - зауыт ұсынған майдың сұрыптылығының сәйкестігін тексеріп, қажет болған жағдайда оны жоғарылатылған маймен ауыстырыңыз;
Мойынтіректің температурасы рұқсат етілген мәннен аспауы керек. Жеңдік мойынтіректер үшін максималды рұқсат етілген температура - 80 С, жылжымалы мойынтіректер үшін - 100 C. Мойынтіректердегі май деңгейі қалыпты болуы керек. Мойынтіректердегі майдың қалыпты деңгейі май өлшеуішіндегі сызықпен көрсетіледі.
1.5 Щеткаларды монтаждау, коллектор мен слип сақиналарына қызмет көрсету.
Қылшықтардың дұрыс орналасуы қылшық ұстағыштардың орнатылуына байланысты. Олар щеткалардың орналасу осі коллектордың осіне параллель болатындай етіп траверстің түйреуіштеріне орнатылуы керек. Егер сол щеткалар ұстағыштар коллектор осіне параллель сызғыш бойымен орнатылса, бұған қол жеткізуге болады. Радиалды щетка ұстағыштары машинаның айналу бағытына қарамастан әрдайым радиациялық түрде орнатылады. Реактивті қылшықты ұстағыштарды орнату (30-40 бұрышта вертикальға бейім) арматураның айналу бағытына байланысты. Дұрыс орнатқан кезде щетканың өткір жиегі айналуға қарсы, яғни. бұл жиек келе жатыр.
Көлбеу щеткалар ұстағыштар (еңкею бұрышы шамамен 15) коллектордың айналу бағытына бағытталған етіп орнатылады, яғни. қылқаламның өткір жиегі қашып кетті.

3 Бақылау және қорғаныс құралдарын орнату және қызмет көрсету.
3.1 Жалпы мәліметтер.
Тағайындау бойынша электрлік құрылғылар бөлінеді:
1) өшіру (электр тізбектерін өшіру және қосу үшін);
2) қорғаныс (электр тізбектері мен машиналарды шамадан тыс жүктеме және қысқа тұйықталу токтарында өшіру арқылы қорғау үшін, сондай-ақ кернеудің өзгеруі және электр қондырғысының жұмыс режимдерінің басқа да бұзылуы жағдайында);
3) балластар (электр машиналарының жылдамдығын, тогы мен кернеуін іске қосу және реттеу үшін);
4) контроллерлер (электр тізбегінің белгіленген параметрлерін басқару үшін, сигнал немесе өшіру құрылғысының әсерін тудыратын ток импульстарын беру кезінде бұл параметрлер бұзылған кезде олар әрекет етеді).
Электр тізбектерін басқару үшін қолданылатын құрылғылар автоматты емес және автоматты болып бөлінеді. Автоматты емес құрылғылар - бұл пышақ қосқыштары, қосқыштар, пакеттік қосқыштар, оператор қолмен басқарылатын қосқыштары бар қораптар. Автоматты құрылғылар - бұл ЭМ-нің белгіленген жұмыс режимі немесе жабдықтау желісі өзгерген кезде (шамадан тыс жүктеме, кернеудің төмендеуі немесе толық жоғалуы және т.б.) қашықтан басқарылатын немесе автоматты түрде жұмыс жасайтын контакторлар, магниттік стартерлер және автоматты құрылғылар.
Коммутатор номиналды токтар мен кернеулер кезіндегі ЭМ және электр тізбектерін қолмен қосу және өшіру үшін, сондай-ақ жүктемесіз жедел әрекет ету үшін қолданылады.
Коммутатор негізінен жұлдыздан дельтаға ауысатын токтың азаюы үшін қоздырғыш торлы индукциялық қозғалтқыштардың ауысуына, сондай-ақ электр тізбектерін 220 және 380 В-қа ауыстыру үшін қолданылады.
Пакет қосқышы ЭМ-ні қосуға және өшіруге, сонымен қатар 380 В-қа дейінгі кернеу тізбектерін жабуға және жабуға арналған, ол әр полюсте бөлек байланыс және ұшқын сөндіру құрылғылары бар пластикалық бір полюсті сақиналар жиынтығынан тұрады.
Бастапқы қорап - бұл электр сөндіргіштен басқа, ЭМ-ні шамадан тыс жүктемелерден қорғайтын сақтандырғыштар жиынтығы, ал электр желісі - ЭМ шамадан тыс жүктемесі немесе зақымдануы кезінде пайда болатын жоғары токтардан.
Басқару түймелері әр түрлі электромагниттік құрылғыларды және сигналдық құрылғыларды қашықтықтан басқаруға, сондай-ақ электрлік басқару тізбектерін ауыстыруға, сигнал беруге, электрлік орталықтандыруға және қорғауға арналған.
Электр қозғалтқышын немесе электр тізбегін шамадан тыс жүктемелерден қорғау магниттік стартер көмегімен жүзеге асырылады, ол электр аппараты болып табылады, онда контактор термиялық релемен толықтырылады.
Басқару және қорғаныс құрылғыларын біріктіретін электрлік құрылғылар - бұл автоматты машиналар. Құрылғының автоматты түрде сөндірілуі арнайы құрылғы - шығарылады, жеке пластик корпусқа орнатылады және машинаның әр полюсте орнатылған жылу және электромагниттік элементтерден тұрады. Жылу элементінде тікелей және жанама жылытуы бар биметалдық пластина бар. Шамадан тыс жүктеме тогының әсерінен тақтайша қызады және иілу, басқару механизмінің ажыратылатын релесін айналдырады. Жылулық элемент электр қондырғысын қысқа тұйықталу тогынан қорғамайды. Шығарудың электромагниттік элементі осыған арналған. Оның артқы серіппесі бар және серіппесі бар - магниттік тізбек. Әрбір машинаның шығарылуы белгілі бір токқа орнатылып, мөрленеді. Шығарылымның параметрі (параметрі) ток осы шығарылыммен машинаның номиналды тогын да анықтайды. Орнату кезінде босату қақпағын шешуге, оны реттеуді бұзуға немесе ажыратқышты басқа жұмыс тогы үшін пайдалануға жол берілмейді, өйткені бұл жағдайда ол тиісті қорғанысты қамтамасыз етпейді.
3.2 Қорғаныс құралдарын орнату.
Электр қондырғыларын орнату ережелеріне сәйкес басқару және қорғаныс құрылғыларын электр қозғалтқышына мүмкіндігінше жақын, қызмет көрсетуге ыңғайлы жерлерде орналастыру ұсынылады. Тұрақты қызмет көрсететін персоналы бар қондырғыларда және басқару құрылғыларының орналасқан жері көрінбейтін жерде электр қозғалтқышының іске қосу және тоқтату батырмаларын тікелей механизмге қою керек, алдағы іске қосу туралы дабыл немесе дыбыстық хабарлама беру керек, электр қозғалтқышы мен жетек механизмінің жанында апаттық қондырғы орнату керек. қашықтықтан іске қосу мүмкіндігін қоспағанда электр қозғалтқышының жұмысын тоқтату.
Басқару құрылғыларының және ажырату құрылғыларының жағдайлары құрылғы тұтқасының қосулы немесе өшірулі күйін тануды жеңілдету үшін нақты белгіленуі керек. Әр қорғаныс құрылғысында құрылғының номиналды тогын, босату параметрлерін немесе магниттік стартердің жылу релесіндегі қыздыру элементін, сақтандырғыштың номиналды тогын көрсететін жазба болуы керек. Бұл жазуды қорғаныс құрылғыларын орнату орнына жақын орналасқан сызбаға қолдануға болады.
3.3 1000 В дейінгі электр құрылғыларына техникалық қызмет көрсету.
Техникалық қызмет көрсету саласына мыналар кіреді: құрылғылардың жұмыс жағдайлары мен жүктемелерге сәйкестігін тексеру, құрылғыларды тазарту, құрылғыларға қосылған сымдар мен жерге қосу желілерінің жарамдылығын тексеру, құрылғыларды сыртқы және ішкі тексеру және көрінетін бұзылуларды жою, бекіткіштерді қатайту, контактілерді ластанудан және қоқыстан тазарту, жұмысқа жарамдылығын тексеру. қақпақтар, тұтқалар, құлыптар, тұтқалар және басқа арматуралар, майдың деңгейі мен температурасын, ағып кетудің болмауын және қажет болған жағдайда май қосуды, барлық балластардағы қарсыласу элементтерін, контактілерді жылытуды тексеру, қалқандарда, панельдер мен құрылғыларда тиісті жазулардың болуын тексеру, қызудың болуын тексеру жылу релесінің элементтері және олардың пантографтың номиналды тогына сәйкестігі, ажыратқыштар мен қосқыштардың пышақтарының қосылу және өшірілуінің реттелуі, сақтандырғыштар мен сақтандырғыштардың ауыстырылуы, сигнал беру құрылғыларының жұмысын және реледегі және басқа құрылғылардағы пломбалардың тұтастығын тексеру. Кезекші персонал қажет болған жағдайда кішігірім жөндеу жұмыстарын жүргізуі немесе істен шыққан құрылғыларды ауыстыруы керек.
Құрылғыларға техникалық қызмет көрсету және тексеру кезекші персоналға қауіпсіздік техникасы және электротехника және құрылғыларды жобалау бойынша негізгі білімі бар, сондай-ақ электр қондырғыларына қызмет көрсету ережелері мен ережелерін зерттеген қызметкерлерге жүктелуі керек.
3.4 Электр қондырғыларына қызмет көрсету кезіндегі жалпы қауіпсіздік шаралары.
Электр қондырғыларында техникалық қызмет көрсететін персоналдың қауіпсіздігінің негізгі шарты - тірі бөліктермен кездейсоқ жанасу мүмкіндігін болдырмау. Ол үшін оқшаулауды жақсы күйде ұстау керек, қондырғының барлық өткізбейтін оқшауланбаған элементтерін қорғау керек, сондай-ақ, өткізбейтін оқшауланбаған бөлшектерді арнайы құрылғыларсыз қол жетімді емес биіктікке қою керек.
Сақтандырғыштарды ауыстырмаңыз. Орнату элементтеріндегі кернеудің бар-жоғын оларды қолыңызбен ұстауға тыйым салынады.
Электр қондырғыларындағы электр жабдықтарының әртүрлі бөліктерінің мақсатын тану үшін олар белгіленіп, әртүрлі түстермен боялған. Тірі фазалар сары, жасыл және қызыл түсті, ал қорғаныс жер өткізгіштері қара түсті болады. Жерлендіру, бейтарап сымдар мен шиналар әр 150 мм сайын қара жолақтармен күлгін боялған.
Дабыл персоналды электр қондырғысындағы әр түрлі элементтердің қосылу немесе өшіру күйі туралы ескерту үшін қолданылады. Персоналды қуаттандыратын тірі бөлшектерге тигізуден қорғаудың сенімді құралы - бұғаттау.
Электр қондырғыларында қолданылатын қорғаныс құралдары 1-кестеде көрсетілген.
Олардың негізіне мыналар кіреді: оқшаулау қондырғының жұмыс кернеуіне төтеп бере алатын қорғаныс құралдары. Қосымша қаражат негізгі құралдардың әсерін күшейтеді.
Қолданар алдында қорғаныс құралдарын мұқият тексеріп, шаңнан тазартыңыз. Қорғаныс құралдарының жарамдылығын куәландыратын мөрге, сондай-ақ қорғаныс құралдарын сынау күндеріне ерекше назар аударылады. Тексерілмеген, жарамдылық белгісімен немесе тесілген белгісі бар қорғаныс құралдары дереу алынып тасталуы керек. Қорғаныс құралдары арнайы зертханаларда тексеріледі, сынақ нәтижелері хаттамамен ресімделеді.

1- кесте. Қорғаныс құралдары.
1000 В дейінгі электр қондырғысы
1000 В жоғары кернеуі бар электр қондырғысы
Негізгі құралдар
Қосымша құралдар
Негізгі құралдар
Қосымша құралдар
Диэлектрлік қолғап;

Оқшауланған тұтқалары бар құрал;

Кернеу көрсеткіштері
Диэлектрлік галоштар;

Диэлектрлік резеңке төсеніштер;

Оқшаулағыш стендтер
Пайдалану-өлшеу шыбықтары;

Оқшаулау және қысқыш қысқыштар;

Кернеу индикаторлары;

Оқшаулау құрылғылары мен жөндеу жұмыстарына арналған құрылғылар
Диэлектрлік қолғап;

Диэлектрлік бәтеңке;

Диэлектрлік резеңке

4. 0,4 кВ тарату пункттері мен коммутаторларға техникалық қызмет көрсету.
4.1 Кернеуі 1000 В дейін электр таратқыштар (тақталар).
Тарату тақталары екі жақты және бір жақты қызмет көрсетумен жасалады. Бір реттік қызмет көрсететін қалқандарды төмен және орташа қуаттағы қосалқы станцияларда, әсіресе өндіріс орындарына салынған қосалқы станцияларда шектеулі бөлмеде қолданған жөн. Екі жақты қызмет көрсету панельдері қолданудың қарапайымдылығын ұсынады; олар панельдерінің саны үлкен үлкен қосалқы станцияларда, сонымен қатар артқы жағынан техникалық қызмет көрсетуді қажет ететін құрылғылардың (автомат, контактілер және т.б.) қалқандарына орнатылған жағдайда қолданылады.
Қызмет көрсетудің біржақты панельдерінің панельдерінде құрылғыларға және коммутатор шиналарына еркін қол жеткізуге мүмкіндік беретін бір немесе екі есіктер бар. Панельдің алдыңғы жағында орнатылған қосқыштар қақпақтармен қорғалған. Сақтандырғыштар, әдетте, жабық немесе жартылай жабық ұстағыштармен қолданылады.

Ток пен кернеуді өлшеу үшін амперметрлер мен түсетін вольтметрлер орнатылады. Трансформатордың жерге қосылған бейтараптығында нөлдік автобустар қалқанның металл беттері бойымен орналастырылады. Шиналар тақтаның жоғарғы жағында орналасқан. Кейбір құрылғыларды (пакеттік қосқыштар және т.б.) оқшауланған сымдармен қосуға болады.
4.2 Коммутатордың оқшаулауын тазарту.
Оқшаулағышты арнайы щеткалармен немесе арнайы оқшаулағыш өзекшелермен жабдықталған шаңсорғыштар көмегімен жабық таратқыш құрылғыларда кернеуді жеңілдетпей тазартуға болады. Оқшаулауды кернеуді алып тастамастан тазарту жұмыстары диэлектрлік қолғаппен жүргізілуі керек. Оқшаулауды кез-келген тәсілмен тазалауды кемінде екі адам жүзеге асыруы керек, олардың біреуінде біліктілік тобы кемінде IV, ал қалғандары - кемінде III.

5 Электр сымдарын орнату және қызмет көрсету.
Сымдарды салу әдісіне сәйкес электр сымдарының екі түрі ажыратылады - ашық және жасырын. Электр сымдары ашық деп аталады, құрылыс конструкцияларының (қабырғалар, төбелер, бағандар, фермалар және т.б.) оқшаулағыш тіректерге немесе құбырларға (болат, пластмасса және т.б.) тікелей орнатылады. Ашық сымдарға кабель сымдары да кіреді, оларда сымдар аспалы кабельге бекітілген. Жасырын деп гипс астына және құрылыс конструкцияларының жабық каналдарына салынатын, сондай-ақ оларды жасау кезінде құрылыс конструкцияларына салынған электр сымдары деп аталады.
5.1 Құрылыс конструкцияларының беттеріне ашық электр сымдарын орнату.
Ашық сымның артықшылықтарына мыналар жатады: тексерулерге қол жетімділік, ақаулықты тез анықтау мүмкіндігі (оқшаулаудың бұзылуы, сымдардың үзілуі, оқшаулағыштардың немесе сымдардың механикалық зақымдануы және т.б.), сондай-ақ анықталған ақауды жою. Алайда, ашық сымдардың кейбір түрлерінің үй-жайларында қолдану механикалық зақымдану қаупі және жасырын сымдарға қарағанда едәуір үлкен өрт қаупіне байланысты шектелген.Ашық сымдар келесі тәсілдердің бірімен сымдарды төсеу арқылы жүзеге асырылады: жалпақ сымдар қабырға мен төбеге бекітіледі немесе құрылыс конструкцияларының бетіне желімделген бекітпелермен бекітіледі; сымдарды құрылыс іргетастарына немесе тіректерге бекітілген ілмектерге, түйреуіштерге немесе якорьлерге бекітілген оқшаулағыштарға байлаңыз; сымдарды болат немесе пластикалық құбырларға құрылыс элементтерінің беткейлері бойымен ашық және кронштейндермен бекітіңіз.Ашық электр сымдарының едендерден еденге ауысуы оны механикалық зақымданудан қорғау үшін болат құбырда (еденнен немесе төбеден кемінде 2 м) жүзеге асырылады.Құбырлы сымдардың өткізгіштерінің қосылыстары мен бұтақтары дәнекерлеу, дәнекерлеу, қыстыру немесе түйіспелі қораптарға, филиал қораптарына, сонымен қатар түйіспелі қораптарға қысқыштарды қолдану арқылы жасалады.
5.2 Оқшаулағыш тіректерге ашық сымды орнату.
Оқшауланбаған сымдар оқшаулағыш тіректерге (роликтер, изоляторлар) желілік кернеу 220380 В болатын бөлмелерде, ал кез-келген бөлмеде желілік кернеу 42 В болғанда, олар еденнен немесе қызмет көрсету аймағынан және бөлмелерден кемінде 2 м биіктікте қойылады. жоғары қауіпті және аса қауіпті - кем дегенде 2,5 м биіктікте.
Оқшаулағыш тіректерге электр сымдарын орнату үшін жалаңаш алюминий, мыс және болат сымдар, сондай-ақ резеңке немесе поливинилхлоридті оқшаулау бар сымдар қолданылады. Оқшаулағыштар ілмектерге, якорьлерге орнатылып, оқшаулағыштың юбкалары төмен қарайды.
Қорғалмаған оқшауланған сымдар бір-бірін кесіп өткен кезде, егер олардың арасындағы қашықтық 10 мм-ден аз болса, өткізбейтін оқшаулағыш түтікті кесіп өтетін сызықтардың біреуінің сымдарының әрқайсысына бекіту керек немесе желілердің біреуінің сымдарын оқшаулағыш түтіктердегі ойыққа салу керек.
5.3 Құбырларға ашық электр сымдарын орнату.
Құбырлардағы электр сымдары сымдар мен кабельдердің оқшаулауына механикалық зақым келуі мүмкін жерлерде, сондай-ақ жарылыс қаупі бар бөлмелерде, әсіресе ылғалды және химиялық агрессивті ортада қолданылады. Қоршаған ортаға және үй-жайдың сипатына байланысты құбырлардағы сымдарды герметикалық немесе ашылмаған етіп жасауға болады. Тығыздау, б.а. Құбырлардың бұрандалы қосылыстарын бір-бірімен, қораптармен және құбыр сымдарды жалғауға арналған құрылғыға кіргізу қызыл қорғасынмен немесе ақпен сіңдірілген қарасора талшығын орау арқылы жүзеге асырылады.
Құрғақ, ылғалды, ыстық, шаңды және өрт қаупі бар бөлмелерде, әдетте, сымдар жұқа қабырғалы болат құбырларда тартылады, ал ылғалды және әсіресе дымқыл бөлмелерде пластикалық құбырлар қолданылады. Сымдар мен кабельдердің оқшаулануы мен қабығына теріс әсер ететін булар мен газдар жоқ құрғақ, шаңсыз бөлмелерде құбырларды пломбасыз қосуға рұқсат етіледі.
Электр сымдарын монтаждау кезінде құбырлардың, түтіктер қаптамаларының және блоктардың өнеркәсіптік дайындамасы жасалады, оның барысында құбырлар тазаланады, қажетті бұрышта бүгіледі, олардың ұштары жобада қарастырылған қосу әдісін орындау үшін өңделеді, боялған және қаптамалар мен блоктарға жиналады.

5.4 Жасырын электр сымдарын монтаждау.
Үлкен панельді, үлкен блокты және кірпішті ғимараттардағы электр сымдары құрылыс конструкцияларында, арнайы арналарда, болат және пластик құбырлардағы бос орындарда, сондай-ақ гипс қабаты астында, панельдер мен блоктар арасындағы бос орындарда және құбырларсыз орналастырылған.
Жасырын сымдарды ауыстыруға болады, яғни егер желілік сымдардың кез-келгені зақымдалған болса, оны жаңасына оңай ауыстыруға және ауыстыруға болмайды. Тұрақты электр сымдарын орнатқан кезде ... жалғасы
