Нұр-Сұлтан қаласының Білім басқармасы
Нұр-Сұлтан қаласы әкімдігінің ШЖҚ Жоғары көлік және коммуникация колледжі МКК

КУРСТЫҚ ЖОБА
ТАҚЫРЫБЫ:
БӨЛІМШЕЛІК СТАНЦИЯ ЖҰМЫСЫНЫҢ ТЕХНОЛОГИЯЛЫҚ ҮРДІСІ
КЖ.1203000.000 ТХ
(мамандық шифры, нұсқа нөмері)

Орындаған 4ЭТС-217
тобының студенті ___________ Ибрагимов Д.
Жоба жетекшісі __________ Орынова Ш.Е.

Нұр-Сұлтан, 2020
Мазмұны
Кіріспе 3-2
1.Технологиялық байланыс құрылғыларының техникалық пайдалану кезінде орындалатын жұмыстардың кешені 6-9
2.Байланыс құралдарына техникалық қызмет көрсету және жөңдеу 10-12
3.Сигнализация және байланыс дистанция бөлімшенің технологиялық процессінің схемасы 13-16
4.Нысандағы құралдар,материалдар,құрал-сайманда р,өлшеу жабдықтарын түгендеу 17-21
5.Технологиялық байланыс құрылғылар техникалық тасымалдау кезіндегі жұмыстарын бөлу 22-24
6.Технологиялық байланыс құрылғыларын тасымалдау кезінде диспетчерлік басқару 25-27
7.Сигнализацияны беру және байланысты орнату кезінде арақашықтықты оңтайландыру 28-32
8.Технологиялық байланыс құрылғыларын пайдалануда қауіпсіздікті қамтамасыз ету 33-36
Графикалық бөлім 37-39
1.Технологиялық байланыс құрылғылардың техникалық пайдалану схемасы
2.Сигнализация және байланыс дистанция бөлімшесінің технологиялық процессінің схемасы
Қорытынды 40-41
Қолданылған әдебиеттер тізімі 42-43

КІРІСПЕ

Мен Ибрагимов Дарын курстық жобамды жасау процессінде Мын-Арал станциясында орналасқан желілік аппараттық залды таңдап алдым.
Басқармалардың, жол бөлімшелерінің байланыс бөлімшелерінде, ірі сұрыптау тораптық станцияларында желілік-аппараттық залдар (Лаздар) немесе цехтар жабдықталады. Олар байланыс жабдықтарын орналастыруға қызмет етеді. Оны пайдалануды және техникалық қызмет көрсетуді ұйымдастыру, сондай-ақ байланыс желілері мен арналарын өлшеу және сынау үшін. Лазада енгізу-коммутациялық, бақылау-сынау, қосалқы аппаратура және көп арналы беру жүйесінің аппаратурасы орнатылады.
Енгізу-коммутациялық аппаратура тізбектерді қосу, станциялық жабдықты және қызмет көрсетуші персоналды желіде туындауы мүмкін қауіпті электрлік әсерлерден қорғау, тізбектердің жұмысын бақылауды жүзеге асыру үшін қызмет етеді. Бұл аппаратура ӘК (әуе тізбектері үшін) және ЖСК (кабельдік тізбектер үшін) енгізу тіреулеріне орналастырылады.
Бақылау-сынау және коммутациялық аппаратуралар байланыс арналарының жұмысын бақылауға, оларды коммутациялауға және сынауға арналған. Бұл аппаратура сынақ АЖ, бақылау-сынау ИҚК және басқа да тіреулерге орналастырылады
Көмекші жабдық барлық тіректер мен басқа мақсаттар үшін қуатты таратуға қызмет етеді.
Жабдық кіреберісте терезелері бар қабырғаға перпендикуляр қатарларда орналастырылады жабдықтар қатарларда алдыңғы жақтары бір - біріне орналастырылады, терезелері бар қабырға бойымен өтетін жолдың ені кемінде 0,5 м, алдыңғы жақтары арасында - 1,1 м, қатарлардың артқы жақтары арасында-0,7 м болуы керек.
ЛАЗа аппаратурасының сенімділігі бойынша энергиямен жабдықтау бірінші санатқа сәйкес келуі тиіс және мынадай топтарға бөлінеді: ia - тәулік бойы және тұрақты электрмен жабдықтайтын электр қондырғылары (ЭҚ); жылына 36 сағаттан аспайтын үзіліспен тәулік бойы және тұрақты электрмен жабдықтайтын 1Б - ЭҚ, авариялық сипаттағы үзіліспен тәулік бойы электрмен жабдықтайтын ЭҚ; ұзақтығы тәулігіне 16 сағаттан кем емес электрмен жабдықтайтын ҰБ - ЭҚ; тәулігіне 16 сағаттан кем емес электрмен жабдықтайтын III - ЭҚ.
I және II топтар үшін байланыс торабының шиналарындағы кернеудің ауытқуы +5 және -15% аспауы тиіс. Жиілік ауытқуы 48-52 Гц шегінен шығатын электр энергиясы көздерін пайдалануға жол берілмейді
Барлық Лаздарда резервтік стационарлық электр станциялары көзделуі тиіс, олар түзеткіштерден немесе буферлік режимдегі аккумуляторлық батареялардан, авариялық жарықтандырудан, аккумуляторлық электр қозғалтқыштарынан, электр станциясының өз мұқтаждарынан және аккумуляторлардың зарядынан ауыспалы токпен қоректенетін байланыс аппаратурасы мен қашықтықтан қоректендіру тізбектерін электр энергиясымен қамтамасыз етуі тиіс.
Байланыс аппаратурасын электрмен қоректендіру, әдетте, параллель қосылған аккумулятор батареясы бар түзеткіштер арқылы айнымалы ток желісінен үздіксіз буферлік жұмыс әдісі бойынша жүзеге асырылады. Бір топтық батареяның сыйымдылығы немесе екі топтық батареяның екі тобының жиынтық сыйымдылығы байланыс аппаратурасын ең жоғары жүктеме сағатында электрмен қоректендіруді және 2 сағат ішінде авариялық жарықтандыруды қамтамасыз етуі тиіс.
Лаздың аппаратурасы әрқайсысы 13 аккумулятордан тұратын екі топтан тұратын аккумулятор батареясынан 24 В кернеуді алады. Телефон аппаратурасы тізбектерінің кернеуі 220 В анод тізбектерін қоректендіру және қашықтықтан қоректендіру (ДП), сондай-ақ кернеуі 60 және 120 В АПД аккумуляторлық батареялардан жүзеге асырылады.

1.ТЕХНОЛОГИЯЛЫҚ БАЙЛАНЫС ҚҰРЫЛҒЫЛАРЫН ТЕХНИКАЛЫҚ ПАЙДАЛАНУ КЕЗІНДЕ ОРЫНДАЛАТЫН ЖҰМЫСТАРДЫҢ КЕШЕНІ

Байланыс құрылғыларының барлығы осы мен таңдаған ЛАЗ бөлімшесінде орналасады, оның ішіне коммутациялық құрылғылар, күшейткіштер, генераторлар және т.б аппаратуралар осы желілік аппараттық залда орналасады.
Мен таңдаған Мын-Арал станциясының ЛАЗ бөлімшесінде мына құрылғылар орналасқан Миником DX-500, К-60П, Huawei MA5616 және тағы басқа кішігірім құрылғылар. Бұл құрылғылардың қалыпты жұмыс істеуі үшін бөлмедегі температура қалыпты салқын болуы керек арнайы кондиционерлер орнатылады, шан тозаннан тазартылып тұруы керек және де аппаратура алдында резенкелі кілемше тұруы қажет. Байланыс құралдары мен жүйелеріне техникалық қызмет көрсету қосалқы операцияларды, бақылау-тексеру,реттеу-баптау, алдын алу және жөндеу жұмыстарын жүргізуді көздейді Күрделі жөндеу жөніндегі жұмыстарды қабылдауды пайдалану ұйымының басшысы тағайындаған Комиссия жүзеге асырады. Қабылдау актісінде жұмыстардың көлемі, олардың орындалу сапасын бағалау және сметалық құны көрсетіледі. Муфталарды немесе шеткі құрылғыларды бөлшектеуге байланысты кабельдік құрылыстарды жөндеу бойынша барлық жұмыстар аумақтық басқару орталықтарының алдын ала рұқсатымен жүргізілуі тиіс. Пайдалану кезінде пайда болатын ақауларды дереу жою керек. Олар орнында жойылады немесе жабдықты өндіруші зауытқа апарады.
Бұл жұмысты қызмет көрсететін персонал немесе дәл осындай жабдыққа
қызмет көрсететін жұмысшылардың тар мамандандырылған тобы
орындайды. Мын-Арал станциясының ЛАЗ бөлімшесінде орналасқан аппаратуралардың сипаттамалары:
DX-500 аппаратурасы
"МиниКом DX-500" телекоммуникациялық жүйесі ірі кәсіпорындар мен ведомстволардың байланыс желілерін жаңғырту үшін бірыңғай цифрлық платформа ретінде құрылды. Оның ерекшелігі-ескі аналогтық жүйелермен де, ең заманауи цифрлық жабдықтармен де жұмыс істеу мүмкіндіктерін үйлесімді түрде үйлестіре отырып, кез-келген дерлік корпоративті байланыс жүйесіне оңтайлы сәйкес келу мүмкіндігі.

Стативтердің максималды сыйымдылығы:

* 256 портқа дейін және 4 ЦСЛ;
* 512 портқа дейін және 12 ЦСЛ;
:: 1024 портқа дейін және 20 ЦСЛ.

"МиниКом DX-500" жүйелерінің станцияаралық өзара әрекеттесуін қамтамасыз ететін DX-NET Фирмаішілік хаттамасы 4 станцияға коммутацияның бірыңғай өрісімен және сервистік қызметтермен біріктіруге және жүйенің сыйымдылығын 2048 портқа және 24 ЦСЛ-ға жеткізуге мүмкіндік береді.
Қосымша модульді (Switching center) пайдалана отырып, жалпы сыйымдылығы 4096 портты және 48 ЦСЛ станцияны құру арқылы DX-500 сегіз модуліне дейін біріктіруге болады.

Жалпы мәліметтер. K-60p беріліс жүйесі симметриялы кабельдік байланыс желілерінің 60 телефон арналарын тығыздауға арналған. Шеткі, сондай-ақ Қызмет көрсетілетін және қызмет көрсетілмейтін күшейткіш пункттердің барлық аппаратурасы жартылай өткізгіш аспаптарда толық салынған. Сыйымдылығы 4x4x1, 2 мыс желілері бар МСМ, МК,МКСА, сондай-ақ сыйымдылығы 1x4 МКПВ кабельдері қолданылады. К-24-2 жүйесі сияқты, К-60п жүйесі екі кабельді бір жолақты; екі бағытта да 12-252 кГц жиілік жолағы беріледі. Топырақтың максималды температурасы кезінде 252 кГц жиіліктегі күшейткіш учаскенің номиналды өшуі шамамен 52 дБ құрайды; тиісінше, кабельдің түріне байланысты күшейткіш учаскенің номиналды ұзындығы 18-20 км аралығында болуы мүмкін.,

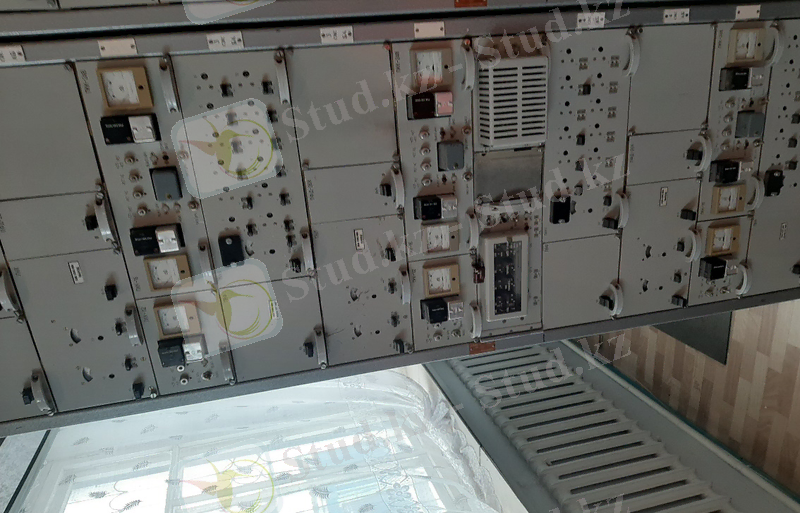

К-60П аппаратурасы

2.БАЙЛАНЫС
ҚҰРАЛДАРЫНА ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ ЖӘНЕ ЖӨҢДЕУ

Техникалық қызмет көрсету жұмыс кезінде сенімді жұмыс қабілеттілігін қамтамасыз ету үшін қажетті барлық шараларды қамтиды. Техникалық қызмет көрсету құрамына Автоматты функциялар да, қызметкерлер орындайтын функциялар да кіреді.
Станцияға техникалық қызмет көрсету функцияларына мыналар жатады:
- жүйе жабдықтарына техникалық қызмет көрсету;
- жалғағыш желілерге техникалық қызмет көрсету;
- РМО-ға техникалық қызмет көрсету;
Жүйе жабдығына техникалық қызмет көрсету мынадай міндеттерді орындайды:
- бақылау;
- апаттық дабыл;
- инициализация және қалпына келтіру;
- диагностика және тестілеу;
Техникалық қызмет көрсету объектілерінің зақымдануын анықтау үшін пайдаланылатын жабдықты бақылау кезеңдік бақылау және үздіксіз бақылау (бағдарламалық) болып бөлінеді.
Байланыс құрылғыларына техникалық қызмет көрсету жұмыс кешенін көлемде жоспарлы орындауды көздейді:
- күнделікті техникалық қызмет көрсету;
- ай сайынғы техникалық қызмет көрсету;
- жартыжылдық техникалық қызмет көрсету;
- жыл сайынғы техникалық қызмет көрсету;
Техникалық қызмет көрсету кезінде тыйым салынады:
- Орындалатын жұмыстардың технологиясын өзгертуге;;
- Ақаулы құралды, өлшеу құралдарын және қорғаныс құралдарын қолданыңыз;
- Пайдалану құжаттамасынсыз техникалық қызмет көрсету;
- Белгіленген жұмыс көлемін және оларды орындау жиілігін азайту
Күнделікті техникалық қызмет көрсету келесі жұмыс түрлерін қамтиды:
1. Бұйымның сыртқы күйін тексеру;
2. КБЖ терминалдық бағдарламасының көрсеткіштері бойынша бұйым элементтерінің жұмысқа қабілеттілігін тексеру;
3. Электрмен қоректендіру көздерінің жай-күйін тексеру;
4. Жерге тұйықтау бекітпесінің сенімділігін, кабель ажыратқыштарының жалғануын тексеру;
5.Жүйенің арнайы командаларымен жүйені тестілеу;
Ай сайынғы техникалық қызмет көрсету келесі іс-шараларды қамтиды:
1. Күнделікті техникалық қызмет көрсету көлемінде іс-шараларды орындау;
2. Тестілеу командаларының өнімнің жұмысын талдау;
3. Жүйе оқиғалары журналының көрсеткіштерін алу;
4. Тарификация бағдарламасының көрсеткіштерін алу;
5. Электрмен қоректендіру жүйесінің резервтелуін тексеру.
Жартыжылдық техникалық қызмет көрсету келесі жұмыс түрлерін қамтиды:
1. Күнделікті және ай сайынғы техникалық қызмет көрсету көлемінде іс-шараларды орындау;
2. ҚКЖ мәжбүрлеп салқындату жүйесіндегі сүзгі элементтерін ауыстыру.
Жылдық техникалық қызмет көрсету келесі іс-шараларды қамтиды:
1. Іс-шараны күнделікті, ай сайынғы және жартыжылдық техникалық қызмет көрсету көлемінде орындау;
2. Қорғаныс Жерлендіруді тексеру;
Аспаптарды орталықтандырылған ауыстыру кезінде аспаптарды есепке алу кешенді объектінің (аралықтың, станцияның) карточкасында жүргізіледі. Онда релелік шкафтың, стативтің, стеллаждың, жол қорабының, авариялық-қалпына келтіру қорының аспаптары көрсетіледі. Аспаптарды ауыстыруды ұйымдастыруға автомобильдің тасымалдау қабілеті (сыйымдылығы), аспаптардың айналым қорының мөлшері, ауыстыру тәсілі және т.б. әсер етеді, сондықтан аспаптарды орталықтандырылған ауыстыруды тікелей енгізу алдында қашықтықтың мүмкіндіктері мен ерекшеліктерін ескере отырып, оларды жеткізудің әр түрлі нұсқаларын талдау қажет.
Автоматика және телемеханика құрылғыларының техникалық қызмет көрсетуін аға электромеханиктер, электромеханиктер, электромонтерлер атқарады.

3.СИГНАЛИЗАЦИЯ ЖӘНЕ БАЙЛАНЫС ДИСТАНЦИЯСЫНЫҢ ТЕХНОЛОГИЯЛЫҚ ПРОЦЕССІНІҢ СХЕМАСЫ

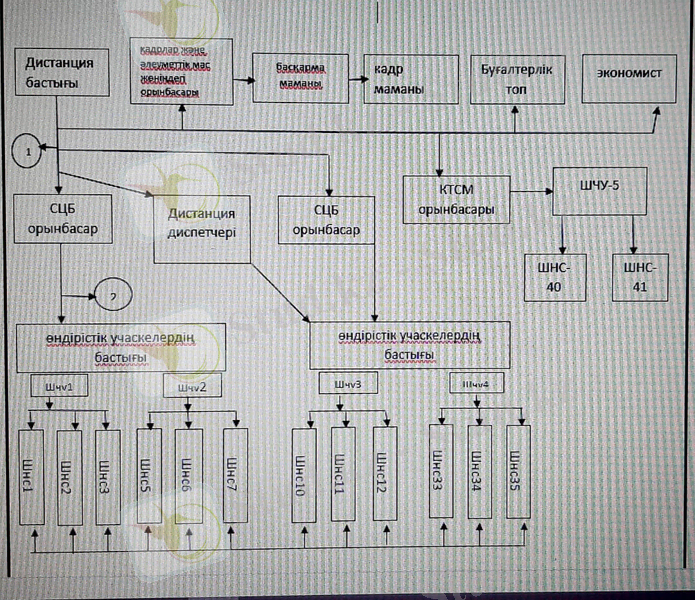

ШЧ-21 мысалындағы ШЧ құрылымы
Дистанция бастығының міндеті- сигнал беру және байланыс дистанциясының барлық қызмет түрлерін басқарады. Белгіленген сандық және сапалық көрсеткіштерге сәйкес сигнал беру және байланыс дистанциясының өндірістік-қаржылық қызметі жөніндегі жоспардың орындалуын, өндірістік ресурстар мен қашықтықтың негізгі қорларын тиімді пайдалануды, қашықтықтың өндірістік-шаруашылық қызметін жоспарлауды ұйымдастыруды, озық тәжірибені зерделеуді және таратуды қамтамасыз етеді. Кадрларды іріктеуге қатысады, қызметкерлердің өндірістік және еңбек тәртібін сигнал беру және байланыс дистанциясының сақталуын бақылайды. Сигнал беру және байланыс қашықтығын дамытудың перспективалық жоспарларын әзірлейді. Станциялық және аралық сигнал беру, орталықтандыру, блоктау (СОБ) және байланыс құрылғыларын техникалық тексеруге, СОБ құрылғыларын пайдалануға қабылдау жөніндегі комиссиялардың жұмысына, қашықтық қызметімен байланысты жұмыстағы авариялар мен ақаулардың себептерін тексеруге және анықтауға қатысады. Жол қызметі және қозғалыс қызметі қызметкерлеріне нұсқама беруді ұйымдастырады, СОБ және байланыс құрылғыларын пайдалану қағидаларын білуін бақылайды. Бақылау-сынау пунктінің жұмысын, қорғаныс құралдарын мерзімді тексеруді, автоматика, телемеханика және байланыс аспаптарын жөндеу және реттеуді, байланыс желілері мен кабельдік желілерді мерзімді өлшеуді, дистанция қызметкерлерінің Техникалық және экономикалық оқуын ұйымдастырады. Сигнал беру және байланыс дистанциясының өндірістік-шаруашылық қызметін, СОБ және байланыс құрылғылары жұмысының тиімділігі мен сенімділігін талдайды, олардың пайдалану сапасын жақсарту жөніндегі іс-шараларды әзірлейді және жүзеге асырады. Сигнал беру және байланыс қашықтығын жабдықтармен, материалдармен және қосалқы бөлшектермен материалдық-техникалық қамтамасыз етуге қажеттілікті айқындауға және өтінімдерді негіздеуге қатысады. Қызметкерлерге біліктілік разрядтарын беру жөніндегі біліктілік комиссиясының жұмысын бақылайды.
Қызметкердің құқығы бар:
- бағыныштыларды басқару;
- оған еңбек шартында келісілген жұмысты ұсыну;
- еңбекті қорғаудың мемлекеттік нормативтік талаптарына және ұжымдық шартта көзделген шарттарға сәйкес келетін жұмыс орны;
- жұмыс орнындағы еңбек жағдайлары және еңбекті қорғау талаптары туралы толық сенімді ақпарат;
- Қазақстан Республикасының Еңбек кодексінде, басқа федералды заңдарда белгіленген тәртіппен кәсіби даярлау, қайта даярлау және біліктілігін арттыру;
- өз қызметіне қатысты материалдар мен құжаттарды алу;
- өзінің кәсіби қызметінің жедел мәселелерін шешу үшін жұмыс берушінің басқа бөлімшелерімен өзара іс-қимыл жасау.
Аға электромеханиктің міндеті - автоматика және телемеханика құрылғыларын жөндеу және сапалы қызмет көрсетуін қамтамасыз ету болып табылады. Қызмет ету құрылғыларының күйін білу, техникалық қызмет көрсетуін жоспарлық-графиктік бекітілуі бойынша құрылғыларды жүйелі түрде тексеру, құрылғылар жұмысының сенімділігін арттыру, пойыздар қозғалысының қауіпсіздігін қамтамасыз ету болып табылады.
Қызмет көрсетілетін құрылғылар мен жабдықтардың жарамды жай-күйін, авариясыз және сенімді жұмысын, оларды дұрыс пайдалануды, техникалық қызмет көрсету жөніндегі нұсқаулықтарға, бекітілген сызбалар мен схемаларға, қолданыстағы техникалық шарттар мен нормаларға сәйкес уақтылы сапалы жөндеу мен жаңғыртуды қамтамасыз етеді.
Құрылғылардың жұмыс жағдайын зерттейді, мерзімінен бұрын тозудың себептерін анықтайды, олардың алдын алу және жою бойынша шаралар қабылдайды.
Осы құрылғыларды пайдаланатын қызметкерлерге оларды пайдалану ережелері туралы нұсқау береді.
Электромонтерлердің жұмысына басшылық жасайды, олар орындайтын жұмыстардың сапасын, технологияның, қауіпсіздік техникасы, еңбекті қорғау, өндірістік санитария және өрт қауіпсіздігі жөніндегі ережелердің сақталуын бақылайды.
Құрылғылардың жұмысындағы ақаулықтарды жоюға, оларды жөндеуге, монтаждауға және реттеуге, электр техникалық өлшеулер мен сынауға қатысады.
Бекітілген құрылғы түрі бойынша техникалық қызмет көрсетудің, жөндеудің, монтаждаудың және басқа да жұмыстардың прогрессивті әдістерін игереді және енгізеді.
Бекітілген техникалық құралдардың сенімділігін, жұмыс сапасын арттыру бойынша іс-шараларды әзірлеуге, қолданыстағы құрылғыларды игеруге және жаңғыртуға қатысады.
Электромеханиктің міндеті - құрылғыларды жөндеу, монтаждау, өлшеу және реттеу, қасындағы жұмысшыларды техникалық қызмет көрсетуге үйрету қызметін қамтамасыз етеді. Аға электромеханигінің қызыметтреіне ұқсас.
Электромонтёрдің міндеті - слесарлық және монтаждау жұмыстарын орындай білу, сонымен қатар өлшеу құрал-жабдықтарын пайдалана білу, құрылғылардың қызмет көрсетуіне байланысты электромеханиктердің тапсырмасын орындау.
Электр монтері лауазымына тиісті бейіндегі арнаулы орта білімі және 1 жылдан бастап жұмыс өтілі бар адам тағайындалады. Электр монтері ұйым басшысының бұйрығымен қолданыстағы еңбек заңнамасында белгіленген тәртіппен қызметке тағайындалады және босатылады.Электромонтер тікелей бөлімше басшысына бағынады. Электр монтері уақытша болмаған кезеңде оның міндеттері Ұйым басшысының бұйрығымен тағайындалған адамға жүктеледі. Электр жабдықтарына қызмет көрсету және жөндеу жөніндегі электромонтер білуі тиіс: Электр монтерінің жұмысын регламенттейтін бұйрықтар, нұсқаулар, өкімдер, нұсқаулықтар және басқа да нормативтік-өкімдік құжаттар; Электротехника, Радиотехника, телемеханика, электроника негіздері, Әртүрлі электр машиналарының, аппараттардың, өлшеу аспаптарының құрылысы және электр схемалары; қызмет көрсетілетін аспаптар мен жабдықтардың құрылысы, жұмыс істеу принципі, техникалық сипаттамалары және конструктивтік ерекшеліктері; әр түрлі электр машиналарының, кез келген қуатты және кернеулі электр аппараттары мен аспаптарының конструкциясы, дәлдігін тексеру тәсілдері мен қағидалары; телебасқару және автоматты реттеу схемалары, оларды баптау және жөндеу тәсілдері; күрделі логикалық схемаларға қызмет көрсету ережелері; Электр машиналарын, электр аппараттары мен аспаптарын кешенді сынау әдістері; эпоксидті материалдармен жұмыс істеу технологиясы; жарылыс қауіпті, өрт қауіпті және басқа да күрделі жағдайларда кәбіл желілерін жөндеу және монтаждау қағидалары; электр қоректендіру желісіндегі электр жабдығына арналған электр схемаларын және басқа да техникалық құжаттаманы жасау қағидалары; электр қозғалтқыштарына, трансформаторларға, кабельдерге және әртүрлі Қималар мен кернеулердің сымдарына жүктеме нормалары; тарату құрылғыларының бастапқы және қайталама коммутациясының электр схемалары; жоғары жиілікті бұғаттағышы бар қорғаныстың жұмыс істеу принципі; электр техникалық аспаптардың зақымдануының сипатты түрлері және оларды жою тәсілдері; электр монтаждау жұмыстарын жүргізуді ұйымдастыру және технологиясы; материалдар, қосалқы бөлшектер және электр энергиясы шығысының нормалары, экономика, өндірісті, еңбекті ұйымдастыру және басқару негіздері; ҚР еңбек заңнамасының негіздері; ішкі еңбек тәртіптемесінің қағидалары; еңбекті қорғау, қауіпсіздік техникасы.

4.НЫСАНДАҒЫ
ҚҰРАЛДАР,МАТЕРИАЛДАР, ҚҰРАЛ-САЙМАНДАР, ӨЛШЕУ ЖАБДЫҚТАРЫН ТҮГЕНДЕУ

Негізгі аппаратуралар
SmartAX MA5616-Huawei компаниясы FTTB (ғимаратқа талшықты жеткізу) және FTTC (арнайы шкафқа талшықты жеткізу) желілерінде кең жолақты қызметтерді қамтамасыз ету мақсатында жасаған қашықтан MDU блогы.
Бұл жабдық көп пәтерлі үйлерге қызмет көрсететін талшықты-оптикалық желілер құрылымында қолданудың ең жақсы нұсқасы болады.
Ұсынылған блок 2U биіктігі бар модульдік архитектураға ие және оны стандартты 19 дюймдік тіректерге орнатуға болады.
MA5616-ның әрқайсысы екі GPON немесе GE портымен жұмыс істеуді қолдайды, сонымен қатар SHDSL, POTS, VDSL2, ISDN, ADSL2+, GE және FE сияқты порттарды пайдаланушы жағында пайдалануға мүмкіндік береді.
Осының арқасында құрылғы 256-шы АТС пайдаланушыларымен, 128-ші ADSL2+ пайдаланушыларымен, 192-ші VDSL2 немесе 64-ші FE пайдаланушыларымен жұмыс істей алады. Біріктірілген панель құрылғысымен қолдану мүмкіндігі қол жетімділіктің тығыздығын одан әрі арттырады және 128 телефон абоненттері мен 128 ADSL2+пайдаланушыларына параллель қолдауды ұйымдастыруға мүмкіндік береді.
Осы терминалдардың арқасында пайдаланушы заманауи цифрлық телефонияның функционалдық құралының кең пакетін алады - бұл факсимильді байланыс, модемдік қызметтер, кең жолақты телефония қызметтері, қоңырауларды бағыттау, сәйкестендіруді орындау, нөмірлер бойынша шектеулер және тағы басқалар бойынша қосымша мүмкіндіктер.
Сондай-ақ, осы қашықтағы блоктардың көмегімен соңғы пайдаланушыға жоғары сапалы IP теледидар қызметтерін ұсынуға болады.
Huawei MA5616 ұсынған блоктарының ерекшелігі-Plug-and-play режимін қолдау, соның арқасында құрылғыны желіге қосқаннан және тіркегеннен кейін бірден басқару және қызмет көрсету арнасы автоматты режимде қалыптасады.
Минималды қуат тұтынумен ерекшеленетін жаңа чипсеттер Жабдықты тиімді пайдалануға ықпал етеді.
Сондай-ақ, "ақылды салқындату жүйесі" үнемді жұмыс істеуге ықпал етеді, бұл жүйеге аз жүктеме кезінде желдеткіштердің жылдамдығын төмендетуге мүмкіндік береді.
Құрылымдық құрылғы арнайы коррозияға төзімді жабыны бар және блокты температураның кең диапазонында пайдалануға мүмкіндік беретін қорғалған корпуста жасалған:- 40С-тан 65с-қа дейін.

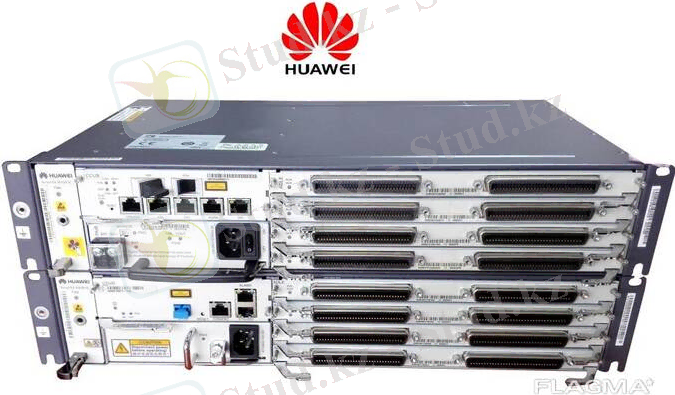

SmartAX MA5616-Huawei
Генератор
Белгілі бір нысанды автономды электрмен жабдықтау жүйесімен қамтамасыз ету қажет болған жағдайда, осы құрылымдардың иелері немесе пайдаланушылары портативті электр станцияларының оңтайлы нұсқаларын іздей бастайды, ДГҚ не екенін мұқият зерттейді. Бұл аббревиатура дизельді генератор қондырғысын жасырады-орталықтандырылған электрмен жабдықтау болмаған жағдайда электр тогын алудың ең әмбебап және практикалық әдістерінің бірі.
Бұл сыныптың жабдықтары үш типтік жағдайда қолданылады:

Негізгі ток көзі ретінде (көбінесе бұл электр желілерінен алыс және жақын электр жүйесіне қосылу мүмкіндігі жоқ аймақ үшін маңызды);

Резервтік қондырғы рөлінде (ДГҚ негізгі электр беру жүйесі өшірілген сәтте аспаптар мен арнайы жабдықтардың жұмыс істеуін қамтамасыз ете бастайды);

Егер сізге апаттық электрмен жабдықтау жүйесін құру қажет болса (бұл опцияны көбінесе тоқтаусыз жұмыс істеу өте маңызды кәсіпорындар пайдаланады, тіпті бір минуттық үзілістердің болмауы).

Көптеген жағдайларда дизель генераторы сақтандыру, резерв ретінде әрекет етеді (қосалқы станцияда жарықтың желдеткіш ажыратылуы немесе авария жағдайында).

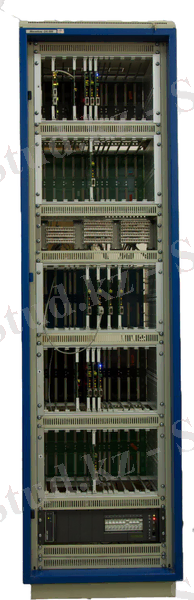

МиниКом DX-500
DX-500 аппаратурасының сипаттамасы мен мүмкіншіліктері:
Байланыс желілерін цифрландыру кезең-кезеңмен жүргізілетіндігін жақсы түсіне отырып, "МиниКом DX-500" жүйесін әзірлеушілер ерекше назар аударды:
* жабдықтың сабақтастығын, қолданыстағы аналогтық арналармен және аппаратурамен үйлесімділігін, байланыс желілерін бір қалыпты, кезең-кезеңмен жаңғырту мүмкіндігін қамтамасыз
* бұрынғы КСРО аумағында барлық ведомстволар қолданатын сигнализациялардың барлық түрлерін қолдауды қамтамасыз
* жүйені цифрлық арналар мен байланыс желілері бойынша жұмысқа ауыстыру кезінде диспетчерлік басқарудың қолданыстағы желілік алгоритмдері мен ыңғайлылығын сақтау;
* желілердің коммутациялық және соңғы жабдықтарының аппараттық бөлігін бір бұйымда осы жүйелердің функцияларын біріктіруге мүмкіндік беретін жабдықтың резервтелуі мен жөндеуге жарамдылығын айтарлықтай арттыратын біріздендіру;
* абоненттерге (және, ең алдымен, диспетчерлерге) қолданыстағы басқару принциптерін сөзсіз сақтай отырып, бейнеақпаратты беруді қоса алғанда, қызмет көрсетуді интеграциялаумен цифрлық желілердің кеңейтілген қызметтерін ұсыну; DX-500.
* байланыстың тұрақтылығы мен сапасын арттыру.
Қосымша модульді (Switching center) пайдалана отырып, жалпы сыйымдылығы 4096 портты және 48 ЦСЛ станцияны құру арқылы DX-500 сегіз модуліне дейін біріктіруге болады.

К-60П аппаратурасы
K-60П жүйесінің жиіліктерінің жалпы сызықтық спектрі 12 -- 280 кГц құрайды, 252-280 кГц спектрі денені бақылау үшін қолданылады. Магистральға қызмет көрсету үшін қызметтік магистральдық байланыс (АҚҚ), станциядан кейінгі қызметтік байланыс (АҚҚ) және учаскелік қызметтік байланыс (АҚҚ) ұйымдастырылады.
"Сым -- сым" схемасы бойынша қоректену кезінде екі қоректендіруші ҚКП арасындағы қашықтықтан қоректендірілетін ҚКП саны 6, ал "сым -- жер"схемасы бойынша қоректену кезінде -- '12 құрайды. Желіге берілетін қашықтықтан қоректендіру кернеуі 475 В-қа тең.
Жиілік түрлендірудің үш сатысында түрлендіріледі. Алдымен арналық тасымалдаушы жиіліктер арқылы (64, 68,'..., 108 кГц) жолағының ені 0,3 -- тен 3,4 кГц -- ке дейінгі телефон арналары әрқайсысы 60,3-63,4; 68,3-71,4, жолақтарға айналады ..., 104,3-107,4 кГц (түрлендірудің бірінші сатысы).
Түрлендірулер жеке түрлендіру тірегінде (ССП-60) орындалады, оның шығысында 60-108 кГц жиілік жолақтары бар бес 12 арналы топ құрылады. Бұл бес топ СГП топтық түрлендіру тірегіне түседі, онда олардың тасымалдаушы жиіліктерінің көмегімен олар 312-360, 360-408, 408-456, 456-504, 504-552 кГц (түрлендірудің екінші сатысы) жолақтарына айналады. Бастапқы топтарды 312-552 кГц жолағы бар бірыңғай 60 арналы топқа біріктіру СГП тірегінің арнайы блогында жүреді. Әрі қарай, түрлендіру тасымалдаушы көмегімен жүзеге асырылады, жиілігі 564 кГц -- нәтижесінде біз 12-252 кГц жиіліктердің сызықтық спектрін аламыз (түрлендірудің үшінші сатысы). Қабылдау станциясындағы кері түрлендіру бірдей жиіліктерде жүзеге асырылады, бірақ кері тәртіпте.
К-60п жүйесінің шеткі және аралық станцияларының жинақтамасына мынадай тіреулер кіреді: енгізу-кабельдік жабдық (СВКО), қашықтықтан қоректендіру (СДП), бақылау жиіліктері (СКЧ), топтық түрлендіргіштер (СГП), жеке түрлендіру (ССП), желілік Күшейткіштер мен корректорлар (СЛУК), аралық қызмет көрсетілмейтін күшейткіштер (СПУН), біріздендірілген генераторлық жабдық (СУГО) және т.б. осы тіректердің кейбіреуі бірнеше К-60п жүйелеріне есептелген.

Өлшеуіш аспаптар
Амперметр - электр тоғының күшін өлшеуге арналған құрал.
Амперметрді тұрақты немесе тұрақсыз ток көзіне тізбектей жалғау арқылы сол токтың күшін есептеуге мүмкіндік береді. Көбінесе арнайы шамада жұмыс жасайтын батарея, акумуляторларды зарядтау барысында қолданылады. Осы құрылғы арқылы көптеген тәжірибелер жүргізіліп, токты зерттеуге кең мүмкіндік алуға жол ашылады.

Вольтметр -- тұрақты және айнымалы ток тізбектеріндегі электрлік кернеуді өлшеуге арналған аспап. Вольтметр түрлері: аналогты (тілді көрсеткішімен және жарықты көрсеткішімен), цифрлы (механикалық, электрмеханикалық және электрлік индикаторлармен) болады. Тізбектегі жүктемеге немесе электр энергия көзіне параллель қосылады

Инфрақызыл термометр-бұл температураны жылу сәулесінің бір бөлігінен шығаратын термометр, кейде өлшенетін зат шығаратын қара дененің сәулеленуі деп аталады.

Осциллограф.
Қандай да бір мерзімдік процестерді жазуға арналған құрал,екі электрлік шаманың арасындағы тәуелділікті білдіретін кисықты бақылауға және жазуға арналған және электрлік немесе жарықтық сигналға айналған электр өлшеуші құрал болып табылады.

5.ТЕХНОЛОГИЯЛЫҚ БАЙЛАНЫС ҚҰРЫЛҒЫЛАР ТЕХНИКАЛЫҚ ТАСЫМАЛДАУ КЕЗІНДЕГІ ЖҰМЫСТАРЫН БӨЛУ

Дайындаушы-кәсіпорынның кепілдігі бар аспаптар РТҚ-да олардың параметрлерінің техникалық құжаттамада көрсетілген сәйкестігіне кіру бақылауынан ғана өтеді. Тексеру нәтижелері оң болған жағдайда аспаптарға тиісті этикетка жапсырылады.
Істен шығу салдарынан кепілдікпен белгіленген мерзімнен бұрын пайдаланудан алынған ЖАТ аспаптарын РТУ бастығының немесе аға электр механиктің қатысуымен комиссия тексереді. Дайындаушы-кәсіпорында пломбаланған құралды ашу тек жол ЖАТ қызметі бастығының рұқсатымен ғана жүргізілуі мүмкін.
Кіріс бақылауының нәтижелері бойынша жарамсыз немесе пайдаланудан мерзімінен бұрын алынған аспаптарға жарнамалық акт жасалуға немесе аспапты ауыстыру немесе жөндеу үшін дайындаушы кәсіпорын өкілінің шақыруы ресімделуге тиіс.
РТУ-да жүргізілетін аспаптарды тексеру және қабылдау нәтижелері белгіленген нысандағы журналдарға, аспаптарға карточкалар мен паспорттарға енгізіледі. Автоматтандырылған бақылау құралдарын пайдаланған кезде тексеру нәтижелері туралы деректер магниттік тасығыштарда сақталады және хаттамалар нысанында басып шығарылады

"МиниКОМ DX-500" аппаратурасының тасымалдануы кезіндегі орындалу керек шарттар
"МиниКОМ DX-500" өнімі қаптаманың конструкторлық құжаттамасына сәйкес буып-түйілген және кез келген көлік түрімен, соның ішінде авиациямен тасымалдауға болады.
Бұйымды тасымалдау ... жалғасы
