Өрістік транзисторлардың параметрлері


Нұр-Сұлтан қаласының Білім басқармасы
Нұр-Сұлтан қаласы әкімдігінің ШЖҚ «Жоғары көлік және коммуникация колледжі» МКК
КУРСТЫҚ ЖОБА
ТАҚЫРЫБЫ:
«Электронды күшейткүшінің жобасын құру»
КЖ. 1306000. 0
(мамандық шифры, нұсқа нөмері)
Орындаған 3РЭС-218
тобының студенті Кожантаева А.
Жоба жетекшісі Мерихан А.
Нұр-Сұлтан, 2020
Мазмұны
Жобаның сызба бөлімі
1. Күшейткіштің структуралық схемасын таңдау
Транзистор (ағылш. transfer - тасымалдау және resistor - кедергіш) - токты күшейтуге, түрлендіруге арналған үш электродты жартылай өткізгіш құрал. Ол өрістік (униполярлы) және биполярлы деп екіге бөлінеді.

тудырады. Заряд тасушыларды басқаруға негізделетін физикалық эффектілерге қарай өрістік транзисторлар шартты түрде 2 топқа: басқаратын р-п электрон-кемтіктік ауысуы бар немесе металл-шалаөткізгіш түйіспелі, оқшауланған, жапқылы металл-диэлектрик-шалаөткізгіш (МДШ) транзисторлар деп бөлінеді.
Өрістік транзисторлар әдетте кремний немесе галий арсениді негізінде жасалады. Олардың тұрақты ток бойынша кірістік және шығыстық кедергілері жоғары, инерциялығы төмен, жиіліктік шегі жоғары болып келеді. Өрістік транзисторлар байланыс, есептеуіш техникаларында, теледидарда шусыз, қуатты және ауыстырып-қосқыш (кілттік) ретінде қолданылады.
Өрістік транзисторлардың параметрлері. Кіріс өткізу қабілеті бекіте - бастау бөлімінің өткізу қабілеті мен анықталады: Yбекітпе бастау = Y11+ Y12; шығыс өткізу қабілеті құйма - бастау бөлімінің өткізу қабілетімен анықталады: Yкима бастау = Y22+ Y21; тасымалдау функциясы вольт-амперлі сипаттама қисығымен анықталады S=Y21+ Y12; кері тасымалдау функциясы - өтпелі өткізу қабілетімен Yбекітпе құйма=Y11 анықталады. Бұл параметрлер ширекөрістілік ретінде қолданылатын өрістік транзисторлардың бастапқы параметрлері деп қабылдайды. Ширекөрістіліктің ортақ бастаулы сұлбасы үшін бастапқы параметрлері анықталған болағандықтан, өрісті тразистрлардың басқа кез-келген сұлбалары үшін бастапқы параметрлерін есептеп алуға болады:
Құйманың бастапқы тoғы Iқұйма Б - бекітпе және бастау арасындағы кернеу 0-ге тең және құймадағы тоқ қанығу кернеуіне тең және одан асатын кездегі құйма тоғы.
Құйманың қалдық тоғы Iқұйма - бекітпе және бастау арасындағы кернеу қиылысу (жабу) кернеуінен жоғары кездегі құйма тоғы.
Бекітпе - құйма ауысуының кері тоғы I бекітіс құйма к - бекітпе және құйма арасындағы берілген кері кернеу кезіндегі және де басқа шықпалар жабық кезіндегі бекітпе құйма тізбегінде ағатын тоқ.
Бекітпе-бастау ауысуының кері тоғы I бекітпе-бастау к - бекітпе мен бастау арасындағы берілген кері кернеу кезіндегі және де басқа шықпалар жабық кезіндегі бекітпе бастау тізбегінде ағатын тоқ.

жұмысы база деп аталатын ортаңғы облысы арқылы ағып өтетін негізгі емес заряд тасымалдаушылардың ағынын басқаруга негізделген, әдетте, тікелей бағытта ығысқан және базаға негізгі емес заряд тасымалдаушылардың инжекциясын қамтамасыз ететін электронды-кемтіктік өткел эмиттерлік деп аталады, ал осы өткелмен базадан бөлінген сол жактагы шалаөткізгіш облыс эмиттер деп аталады. Кері бағытта ығысқан және эмиттерден инжекция жасап, база арқылы өзіне тақаған негізгі емес заряд тасымалдаушыларды жинауды қамтамасыз ететін өткел коллекторлық деп аталады. Осы өткелмен базадан бөлінетін және транзисторлық құрылымның он жақ шетінде орналасқан шалаөткізгіш облыс коллектор деп аталады. Биполярлық транзистор - қуатты күшейтуге арналған электрөткізгіштік түрлері алмасатын үш саладан құрылған электр түрлендіргіш аспап. Биполярлық транзисторда ток екі түрлі заряд тасушылардың қозғалысымен белгіленеді.
Биполярлық транзисторда үш қабатты жартылай өткізгішті құрылымының көмегімен әр түрлі электр өткізгіштері бар жартылай өткізгіштерін екі р-п өткелдер құрылады. Екі үш қабатты құрылым болуы мүмкін: кемтікті-электронды-кемтікті және электронды-кемтікті-электронды.

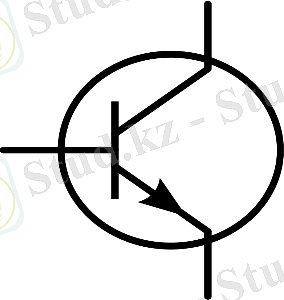

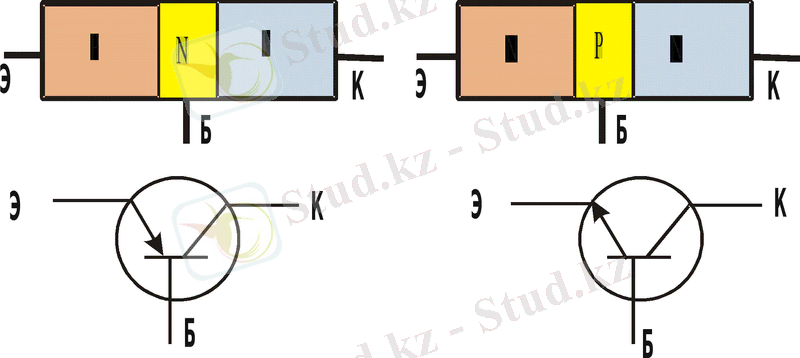

Әр түрлі электр өткізгіштері бар участіктері алмасуға сәйкесті барлық биполярлық транзистор екі түрге бөлінеді: p-n-p жіне n-p-n. Әр аймақтан тоқ жүретін шықпалар (электродтар) шығарылып, олар эмиттер(Э), коллетор(К) және база(Б) деп аталады. Латын тілінен аударганда emitto- эмиттер- «шығарушы», ол тарнзситорды заряд тасымалдаушылармен қамтамасыз ететін электрод бол. таб. collector- колектор «жинақтаушы»эмиттердан шыққан заряд тасушыларды қабылдайды. ал заряд тасушылардын эмттердан коллеторға қарай қозғалысын реттейтін -база. Ол реттеуші, басқарушы элетроды болып саналады. n-p-n және p-n-n-p тр-ның жұмыс істеу принциптері бірдей, айырмашылық тоқ түзетін заряд тасушыларында. Біріншісінде электрондар, екіншісінде кемтіктер. Б. Т. - әр жақты тағайындауы бар жартылай өткізгіштік күшейткіш аспатар, ал сол себептен әртүрлі күшейткіштерде, генераторларда, логикалы және серпінді құрылғыларда кең қолданылады.
Биполярлық транзистор-токты, кернеудi, қуатты
