Қазақстан Республикасының Білім және Ғылым Министрлігі
----------------------------------- ----------------------------------- ----------
Ө.А.Байқоңыров атындағы Жезқазған университеті
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Тау кен ісі және металлургия кафедрасы
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
РЕФЕРАТ
РЕФЕРАТ
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Карьер кеңістігін желдету. Карьердегі атмосфераның жағдайы. Желдету әдістері, олардың тиімділігі.
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Қабылдаған: Тулепбергенов А. К.
----------------------------------- ----------------------------------- ----------
Орындаған: Кәрімов Б. Қ.
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
2021 Жезказган
Кіріспе
Украинаның тау-кен өнеркәсібі тау жыныстары мен басқа да пайдалы қазбалардың кен орындарын белсенді дамыту және ұлғайту сатысында.
Шикізатты өндіру екі тәсілмен жүргізіледі: ашық (жерүсті - карьерлер) және жабық (жерасты - шахталар, штольнялар).
Әрине, жер асты тау-кен әдісі бірінші әдіске қарағанда әлдеқайда қауіпті, өйткені мұнда кеншілердің өмірі қауіп төндіреді. Көбінесе қауіпсіздік ережелерін немесе нұсқаулықтарды сақтамау қайғылы нәтижеге әкеледі.
Тау-кен кәсіпорындарындағы желдетуді басқарудың автоматтандырылған жүйесінің Тақырыбы Қазіргі уақытта өзекті болып табылады, өйткені Украинада қолданылатын құрылғылар қауіпсіздік жағдайын бақылауды да, тау-кен жабдықтары жұмысының параметрлерін үздіксіз бақылауды да қамтамасыз етпейді, бұл қауіпсіздік деңгейін көтеру мәселесін шешуге мүмкіндік бермейді.шахтаның бүкіл технологиялық циклі үшін толық және толық көлемде.
Жұмыстың өзектілігінің тағы бір себебі - Донбасс-біз тұратын жер. Донецк облысында біздің жерлестеріміз жұмыс істейтін пайдалы қазбалар кен орындарын жер асты өңдеудің белгілі бір саны бар. Алайда, олардың көпшілігінде аэрогазды басқарудың автоматтандырылған Жүйесін сатып алу мүмкіндігі жоқ, өйткені: жүйенің өзі қымбат және жүйенің жұмыс істеуін қамтамасыз ету үшін жоғары білікті жұмысшылар қажет.
Бұл жұмыста қолданыстағы құрылғыларға талдау жасалды, олардың кемшіліктері анықталды және шешу жолдары ұсынылды. Процесті автоматтандыру есебінен объектінің барлық учаскелеріндегі қоршаған орта параметрлерін толық бақылау мәселесін шешу және түзету және жедел шешімдер қабылдау үшін барлық ақпаратты диспетчерге беру ұсынылды.
1.Карьер кеңістігін желдету.
1.1. Шахталық желдету жүйелері.
Шахталық желдету жүйесі (ШВС) төрт негізгі ішкі жүйеден тұратын жүйе ретінде ұсынылуы мүмкін: "желдету қондырғысы", "Желдету жүйесі", "желдету құрылғылары", " бақылаудың ішкі жүйесі және басқару". Шахта желдету жүйесі желдету жүйелерінен өзгеше жалпы өнеркәсіптік мақсаттағы. Негізгі айырмашылықтар келесідей:
- пайдалану процесінде негізгі элементтердің бірін өзгертуде Тау - кен қазбаларының ШВС-желілері (желі топологиясы, тау-кен қазбаларының ұзындығы және олардың қимасы үнемі өзгеріп отырады);
- технологиялық жүйелермен желдету желілері элементтерінің үйлесімінде; процестер (тау-кен қазбалары ауаның қозғалысы үшін ғана емес);
- тау жыныстарының жалаңаш беттерінен пайда болған қазбалар қабырғаларының ірі масштабты (табиғи және жасанды) кедір-бұдырлығында емесе әр түрлі профильдегі бекіту элементтері (дөңгелек, шаршы, тікбұрышты, Қос Тавр, арнайы және т. б.).);
- қазбаның көлденең қимасын әртүрлі заттармен және күрделі нысандағы материалдармен (жөндеулермен, тіреулермен, конвейерлермен) үйіп тастауда, комбайндармен, вагонеткалармен, оқпандарды арматуралаумен, жыныспен, штыбпен және т. б.);
- бұрылыстары, кенеттен тарылуы бар учаскелерді қамтитын қазбалар мен желдету жүйесінің басқа элементтері конфигурациясының күрделілігінде және кеңейтімдер, бұтақтар және т. б. көбінесе мұндай бөлімдер сериялық қосылыстар болып табылады, бұл олардың бойымен ауаның қозғалу жағдайларын одан әрі қиындатады;
- ағынның тірі қимасы бойынша қозғалыс санының қарқынды алмасуы болатын және орын алатын жеке элементтердің герметикасында Токтар мен құйындардың кедергісін жеңуге қосымша қысым шығындары, ауа ағындарының қосылуына немесе бөлінуіне байланысты ағында пайда болады.
1.2. Желдету қондырғысы.
Желдету қондырғылары негізгі және көмекші болып бөлінеді. К ең бастысы-бүкіл шахтаға немесе оның бір бөлігіне (қанатына) қызмет ететін қондырғылар, блок, панель), қосалқы-бір-екі тазалау кенжарына қызмет көрсететін оларға іргелес дайындық қазбаларымен.
Негізгі желдету қондырғысы (сурет. 1.1) Электр қозғалтқыштары бар екі желдеткіштен (жұмыс және резервтік), қосу иіні бар жеткізу каналынан, айналма каналдан, диффузордан, реверсиялауға арналған лядтан тұрады ауа ағысының, лядаларды жылжытуға арналған жүк көтергіш құрылғылардың, Шығыс каналдың, ғимараттың, сору будкасының, іске қосуды реттейтін аппаратураның және аппардың- автоматтандыру турлары. Осьтік желдеткіштерде қосымша сөндіргіш бар Шу.
Сур. 1.1. Желдету қондырғысы
Шахталық желдеткіш қондырғысының қауіпсіздік ережелеріне сәйкес екі дербес агрегаты болуы тиіс - жұмыс және резервтік. На жаңа және қайта жаңғыртылатын шахталарда екі агрегат бір типті және мөлшерін. Газсыз шахталарда резервті электр қозғалтқышы бар бір желдеткішті орнатуға жол беріледі. Шахталық желдету қондырғыларының негізгі элементтері Арналар Жеткізу арнасы желдету қондырғысын баррельге қосады шахталар. Арнаның көлденең қимасы жылдамдықты қамтамасыз етуі керек ауа қозғалысы 15 мс аспайды, Арна тікелей бөлімнен және жұмыс және резервтік желдеткіштерге тармақтардан тұрады. Барлық конъюгациялар болуы керек тегіс, ағынның бұрылу бұрыштары минималды, қабырғалары тегіс. Жеткізу арналарының көлденең қимасы тікбұрышты. Восьмигранным жасалады қамтамасыз ететін осьтік желдеткіштердің алдындағы арнаның көлбеу бөлігі желдеткіштің дөңгелек кірісіне тегіс өту. Конденсацияланған суды ағызу үшін канал магистральға қарай көлбеу орындалады.
Жеткізу арнасында кіру үшін люк немесе тамбур көзделеді трансмиссиялық білікті монтаждауға және қызмет көрсетуге арналған арна және люк немесе ойық, істі муфталар және алдыңғы желдеткіш подшипник. Үлкен осьтік желдеткіштердің алдында желдеткішке арна люгі арқылы оңай қол жеткізу үшін ыңғайлы өтімді баспалдақ орнатылады. Ауаның Шығыс ағысында шаң көп шақтыларда жеткізуші канал онда жиналып қалған шаңды тазалауға арналған құрылғылармен жабдықталады. Жеткізу арнасында желдеткіш пен депрессияның өнімділігін өлшеу үшін өлшеу станциясы орналастырылған. Өлшеу станциясы (сурет. 1.2) екі вентильден тұратын желдеткіш қондырғы- торов статикалық қысымның үш түтігінен, шығын өлшегішінен және депрессиометр.
Сур. 1.2. Өлшеу станциясы
Айналмалы арна ауа ағынын қалпына келтіруге арналған, ол біріктіреді шығу бөлігі айдауға бастап әкелуші арна. Қондырғыда бір немесе екі айналма канал болуы мүмкін. Айналма каналдың қимасы тікбұрышты. ВОКР типті реверсивті желдеткіштерде айналма арналар жоқ.
Жеткізу және айналма арналардың қабырғалары мен түбі бутобетоннан, монолитті темірбетоннан жасалған арналардың қабаттасуынан жасалады. Арналардың қабырғалары ішінен цемент ерітіндісімен күрделі ерітіндімен сыланған. Беті қабырғалар тегіс болуы керек. Арналардың конструкциялары да қолданылады қабырғалары мен түбі құрама темірбетон плиталарынан, ал едендері монолитті темірбетоннан жасалған темірбетон.
Шахтаның желдету жүйесінің схемасы 1.3 суретте көрсетілген.
1.3-сурет-шахтаның желдету жүйесінің сызбасы
1.3-суретте көрсетілген шахтаның желдету жүйесінің жұмыс принципі: атмосферадан (таза ауа) кіретін ауа желдету үшін көкжиекке түседі. Әрбір деңгейжиекте мынадай желдету объектілері болуы мүмкін: қазу учаскелері, дайындық қазбалары, камералар және қолдау қазбалары. Осыдан кейін пайдаланылған ауа жалпы шығыс горизонтқа түседі. Сол жерден жалпы шығыс шахтаға түсіп, атмосфераға түседі.
Тау-кен кәсіпорындарындағы желдетуді автоматтандырылған басқару жүйесінің құрылымы 1.4-суретте көрсетілген.
1.4-сурет-аэрогазды бақылау жүйесінің құрылымы (анимация: 7 кадр, 3 қайталау циклы, 40 килобайт) (xi кіріс сигналдары, күй кодының yi биттері, zi шығыс сигналдары) ДМ - метан датчигі, до - көміртегі тотығы датчигі, ДК - оттегі датчигі, ДС - ауа ағыны жылдамдығының датчигі, ДТ-қоршаған орта температурасының датчиг
1.3. Мақсаты, аэродинамикалық сипаттамалары және ерекшеліктері шахталық желдеткіштер
Жер асты қазбаларын желдету үшін тау-кен өнеркәсібінде және жерүсті құрылыстарының бас желдету желдеткіштері қолданылады (бас және қосалқы), ішінара желдету желдеткіштері және жалпы мақсаттағы желдеткіштер (сантехникалық). Негізгі желдету желдеткіштері бүкіл ауаны қамтамасыз етеді шахта (бас желдеткіштер) немесе оның жеке қанаты (қосалқы желдеткіштер). Олар жер бетінде герметикалық жабылған магистральдардың немесе шыңыраулардың аузында орналасқан және үздіксіз жұмыс істейді. Негізгі желдеткіштер желдету стационарлық ' электромеханикалық жабдық болып табылады шахта. Оларды орнату үшін іргетастар, ғимараттар және ауа өткізгіш каналдар салынады. Газ шахталарында желдеткіштер сору үшін жұмыс істеуі керек. Газсыз шахталарда және бірінші шахталарды игеру кезінде айдамалаумен жұмыс істеуге рұқсат етіледі. газ бойынша I және II санатты шахталардың горизонттары. Басты желдеткіш қондырғылар шахталардың жерасты қазбаларына түсетін ауа ағысының қозғалыс бағытын өзгертуге арналған реверсивті құрылғылармен жабдықталуы тиіс. Негізгі желдету желдеткіштерін жүргізу үшін синхронды және фазалық және қысқа тұйықталған роторы бар асинхронды электр қозғалтқыштары. Қосалқы желдеткіштерге сондай-ақ тау-кен жұмыстарының жылжуына қарай кезең-кезеңімен тасымалданатын бір немесе бірнеше пайдалану учаскелеріне немесе блоктарға қызмет көрсететін жерасты желдеткіштері жатады. Кең мұндай желдеткіштер Криворожье бассейнінің және басқа аудандардың темір рудалық шахталарында (блок желдеткіштері) таралды. Көмір және тақтатас шахталарында жерасты қосалқы желдеткіштерді орнатуға тек Мемқалпромқадағалаудың рұқсатымен ғана жол беріледі. Ішінара желдету желдеткіштері тұйық тау-кен қазбаларын желдету үшін қызмет етеді, әдетте, желдету құбырлары арқылы таза ауаны сорып алады және кішкентай өлшемдермен, арнайы іргетастар мен құрылыстардың болмауымен сипатталады. Желдеткіштердің электр жетегі, пневматикалық немесе гидравликалық. Жарылысқа қауіпсіз немесе қалыпты. Ішінара желдету желдеткіштерінің бір түрі-кенжарларды желдетуге арналған ұңғымалық желдеткіштер оқпандар мен оқпан маңындағы қазбалар. Олар бетіне орнатылады жер және құбырлар арқылы таза ауа сорғыштарға құйылады. Жалпы мақсаттағы желдеткіштер (сантехникалық) өндірістік (байыту фабрикалары және т. б.) және тұрғын үй-жайлардың ішке сору-сыртқа тарату желдеткіші жүйелерінде және қазандық агрегаттарында, калориферлік қондырғыларда, пневмокөлік жүйелерінде және т. б. ауаны ауыстыру үшін қолданылады. Әрекет принципіне сәйкес шахта желдеткіштері орталықтан тепкіш және осьтік. Орталықтан тепкіш желдеткіш (сурет. 1.3) 1 жұмыс дөңгелегінен, 2 спиральды қаптамадан, 3 бағыттаушы аппараттан, 4 кіріс құбырынан, 5 Шығыс тізе диффузорынан тұрады
Сур. 1.3. Шахтадан тепкіш желдеткіш
Ауа ағыны желдеткіштің жұмыс дөңгелегіне кіріс құбыры мен бағыттаушы құрылғы арқылы кіреді. Дөңгелекте ағын 90° - қа бұрылады осьтік радиалды бағытта және центрифугалық күш пен динамикалық қысымның әсерінен пышақтар спиральды корпусқа шығарылады, ол жерден айдау құбырына немесе диффузор мен тізе арқылы атмосфераға түседі. Жұмыс доңғалағының алдына орнатылған, айналмалы жүздері бар Бағыттаушы құрылғы өнімділікті реттеуге қызмет етеді. Орталықтан тепкіш желдеткіштер бір немесе екі жақты сору арқылы жүзеге асырылады. Олардың доңғалақтарында 6-дан 64-ке дейін иық пышақтары алға, артқа бүгілген немесе радиалды. Спиральды желдеткіш қақпақтар, әдетте, тұрақты радиалды диффузоры бар немесе онсыз ені. Осьтік желдеткіш (сурет. 1.4) 2 пішінді қалақтары бар 1 жұмыс дөңгелегінен, 3 қаптамадан, 4 коллектордан, алдыңғы сүйектен (кока) 5 тұрады, түзеткіш аппарат 6, диффузор 7, біліктер мен мойынтіректер. Жұмыс органы желдеткіш-бұл электр қозғалтқышымен айналатын және доңғалақтан, біліктен және мойынтіректерден тұратын ротор. Ротордың айналуы кезінде, нәтижесінде доңғалақ пышақтарының ауа ағынына әсері, доңғалақтың алдында сирек кездеседі, ал доңғалақтың артында қысым пайда болады. Ауа ағыны каналдан сирек кездесетін аймаққа енеді, ол доңғалақ желдеткіштің осі бойымен диффузорға немесе айдау құбырына өтеді. Доңғалақтың алдында ауа ағынын алдын - ала бұрап тұратын бағыттаушы аппарат, ал доңғалақтың артында ауа ағынын түзетуге арналған түзеткіш аппарат орналасқан. Бағыттаушы және түзеткіш құрылғылар тұрақты түзуге ықпал етеді желдеткіште ауа ағыны және қысымның жоғарылауы. Төмен қысымды осьтік желдеткіштерде бір доңғалақ бар (бір сатылы). Қысымды арттыру үшін жұмыс доңғалақтарының саны артады екі және сирек жағдайларда үш және төртке дейін (көп сатылы желдеткіштер).
Сур. 1.4. Шахталық осьтік желдеткіш
Шахталық осьтік желдеткіштердің жұмыс дөңгелектерінде күректер саны 8-ден болады 20 дейін. Олардың бұтақтарының салыстырмалы диаметрлері дөңгелектің диаметрінің 0,3-0,7 құрайды. Доңғалақ қалақтары мен қаптама арасындағы саңылау Иық пышақтарының ұзындығының 1,5%. Осьтік желдеткіштердің өнімділігін реттеу жұмыс доңғалақтарының қалақтарын орнату бұрыштарын және бағыттаушы аппараттардың қалақтарының жапқыштарын орнату бұрыштарын өзгерту арқылы.
Дамыған қысым желдеткіштерді ажыратады:
1.Төмен қысымды, 100 даПа дейінгі қысымды дамытады.
2.200-300 даПа дейінгі қысымды дамытатын орташа қысым.
3.Жоғары қысымды, 300 даПа-дан жоғары қысымды дамытады.
1.4.Желдеткіш қондырғыларын, олардың орналасу орындары мен схемаларын таңдаужелдету
Желдеткіш қондырғыларын таңдау ең алдымен мыналарға негізделуі керек карьердің ластануының күтілетін ауқымы. Ластану аймақтарының көлемі неғұрлым көп болса, қолданылатын желдету құралдары соғұрлым күшті болуы керек. Карьердегі атмосфераның жалпы жағдайы қанағаттанарлық жағдайда жеке жұмыс орындарын желдету үшін (жергілікті желдету) пайдалануға болады тиісті қуаттылықтағы жылжымалы желдеткіштер. Жергілікті ластанудың едәуір көлемі кезінде мыналарды пайдалану керек UMP және AI-20KV типті мобильді қондырғылар. Желдеткіш қондырғысының орналасқан жері карьердің желдету схемасына, желдің бағытына, карьердің пішініне, ластану дәрежесі мен сипатына (рециркуляциялық, инверсиялық, бүкіл карьердің немесе оның бір бөлігінің көлемінде) байланысты болады), бірлесіп жұмыс істейтін желдеткіш қондырғылардың саны. Желдеткіш қондырғылары тұрақты және жылжымалы болуы мүмкін. Карьерде жылжымалы қондырғыларды қолданған жөн, өйткені олардың жұмысы сіз желдің бағытымен байланыстыра аласыз және оны пайдалану тиімділігі максималды болатын негізгі жұмыстар жүргізілетін жерде орнатуды ұйымдастыра аласыз. Карьерге арналған жылжымалы қондырғылардың саны, әдетте, стационарлыққа қарағанда аз. Соңғысын карьердің кішкентай өлшемдерінде ғана қолдануға болады. Желдету қондырғысының орналасқан жері ол шығаратын ағынның толық дамуын қамтамасыз етуі керек. Бұл жағдайда максималды болатын және энергия болатын ағындарды, қашықтықты және ауа шығынын пайдалану керек, карьерден тыс ағынмен жоғалту минималды. Карьерден тыс ағынның энергия шығыны ағынның одан шығатын минималды жылдамдығына сәйкес келеді. Алайда, бұл жылдамдықтар болмауы керек төменде зияндылықтың жеткілікті тиімді шығарылуы қамтамасыз етілген (шамамен 0,5 мс). Желдету қондырғыларының орналасқан жерін таңдау кезінде олар жасаған ағындардың бастапқы учаскелерінде ауа қозғалысының жоғары жылдамдығына байланысты олардың қатты беттермен байланысатындығын есте сақтаңыз тудыруы мүмкін елеулі тозаң түзу. Сондықтан қондырғылар ағындардың карьердің бетімен жанасу учаскелерінде орналасуы шаңның көтерілуіне жол бермеу үшін олардың осьтеріндегі ауа жылдамдығы 2,5...3,0 мс-тан аспады. Бүкіл карьердің немесе оның маңызды бөлігінің ластануы қажет оның жалпы алмасу желдеткіші. Әдістерінің қайсысын бағалауға мүмкіндік беретін сандық желдету нақты жағдайда қолданылуы керек, бір реттік табиғи бұзылыстың максималды ұзақтығына қатынасы болуы мүмкін мансап TH ықтимал td жұмыс уақытына ауа алмасу технологиялық жабдықтың ауа алмасуы бұзылған сәттен бастап рұқсат етілген сәтке дейін жұмыс аймақтарында зияндылықтың жинақталуы:
Технологиялық жабдық жұмысының рұқсат етілген уақыты карьердегі ауа алмасуының бұзылуы келесі формула бойынша анықталуы мүмкін

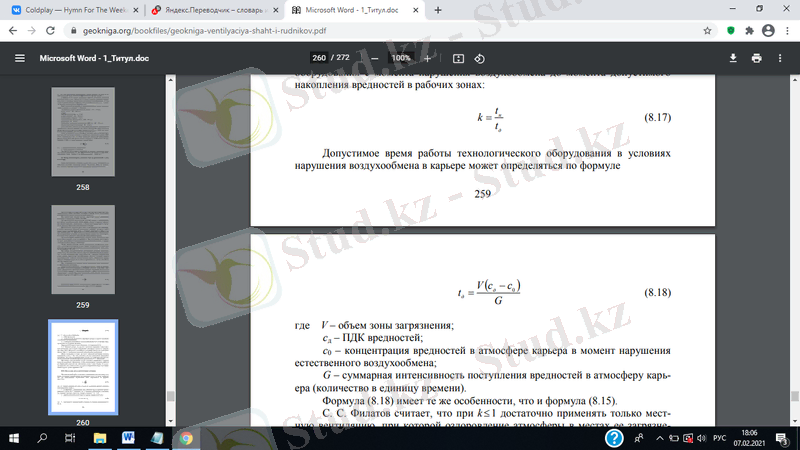

мұндағы V-ластану аймағының көлемі;
сд-зияндылықтың ШРК;
с0-бұзылу кезіндегі Карьер атмосферасындағы зияндылықтың шоғырлануы
табиғи ауа алмасу;
G-карьердің атмосферасына зияндылықтың түсуінің жиынтық қарқындылығы (уақыт бірлігіндегі саны).
Формула (1.2) формуламен бірдей ерекшеліктерге ие . С. С. Филатов k Pound1 кезінде тек жергілікті желдетуді қолдану жеткілікті деп санайды, онда атмосфераның ластану орындарында сауығуы атмосферадағы зиянды заттардың орташа мөлшерімен қамтамасыз етілуі мүмкін мансап. K1 кезінде жалпы алмасу желдеткішін қолдану қажет. Карьерлерді жергілікті және алмасу желдету схемалары туралы жалпы ережелер қаралды разд. 7. Оларды жедел ұйымдастыру кезінде де ескеру қажет желдету және оны жобалау кезінде. Кестеде. 8.2 С. С. Филатов ұсынған карьерлерді жасанды желдетудің типтік сызбалары келтірілген. Желдету схемаларын таңдағанда бағыт пен жылдамдықты ескеру қажет жер бетіндегі жел. Желдеткіш қондырғылары жұмыс істегені жөн желдің бағыты бойынша немесе оған кішкене бұрыштарда. Алайда, бұл әрдайым мүмкін емес, бірақ кез-келген жағдайда желдің бағыты мен желдету ағынының арасындағы бұрыш 120°аспауы керек. Көмір шаңы Ұшпа құрамы 15% және одан жоғары болған кезде тұтану көзі (ашық жалын, ұшқын, метанның жарылуы, жару жұмыстары) болған кезде жарылады. Шаң-тозаңнан қауіпті шахталарда шахталық шаң-тозаңмен күресу үшін іс-шаралар кешені әзірленеді:
- шаң түзудің барлық пункттерінде суару;
- көмір қабаттарын алдын ала ылғалдандыру;
- дымқыл бұрғылау немесе теспеден жасалған Шаң сорғыш;
- тұман жасағыштарды немесе су перделерін орнату;
- ПБ бойынша қазбаларда шаң факторы бойынша оңтайлы ауа жылдамдығымен желдету.
Шаң пайда болған жерлерді суару көмірді комбайндармен алу кезінде, тау-кен массасын тиеу және тасымалдау кезінде, жарылыс жұмыстары кезінде шаңмен күресудің тиімді әдісі болып табылады. Суды бүрку үшін әр түрлі саптамалары бар суландырғыштар қолданылады (қолшатыр, конус, жалпақ ағын). Көмірді қазу кезінде шаңды басу үшін комбайнда суландырғыштар көмірді кесу аймағына су беретін комбайнның атқарушы органдарында және оның корпусында орнатылады. Су комбайнға икемді су таратқыш - суару шлангі арқылы беріледі. Көмір қабаттарын алдын ала ылғалдандыру кезінде көмір массивіне суды жоғары қысымды айдау дайындық қазбаларынан бұрғыланған ұңғымалар арқылы, қысқа ұңғымалар немесе лавадан бұрғыланған теспелер арқылы жүргізілуі мүмкін. Желдету қазбаларындағы тазалау кенжарларынан ауаны тазарту үшін лавадан 20 м алыс емес жерде су немесе су-ауа (тұман түзетін) шымылдықтар қолданылуы тиіс, олар комбайн жұмысының барлық уақыты ішінде жұмыс істеуі тиіс. Желдетуді шаңнан қорғау іс - шарасы ретінде пайдаланған кезде шаң факторы бойынша ауаның мынадай оңтайлы жылдамдығы ұсынылады: тазарту кенжарларында - 1,6 мс, дайындық қазбаларында - 0,4 - 0,75 мс, Егер газ немесе жылу факторы бойынша үлкен жылдамдық талап етілмесе - 3, С.383, таспалы конвейерлермен жабдықталған қазбаларда-0,7-1,3 мс, ауа жылдамдығы 3 мс, 3, с асатын қазбаларда конвейердің жүк тармағын жабу. Шаңмен тиімді күрес шаңның пайда болуын азайтудың әртүрлі құралдарын және шахта ауасын шаңсыздандырудың әдістерін кешенді қолдану арқылы мүмкін болады. Көмір шаңының жарылуының алдын алу жөніндегі іс-шаралар.
"Белицкая" шахтасы шаңға қауіпті L8 қабатын жасайды, сондықтан шахтада су немесе тақтатас шаңын қолдануға негізделген шаң жарылыстарының алдын алу және оқшаулау бойынша арнайы шаралар қолданылады.
2-ші Оңтүстік лаваның қазу учаскесіндегі курстық жобада шаңның жарылуына жол бермеу үшін біз тақтатас шаңын жарылудан қорғауды, ал 3-ші Солтүстік лаваның учаскесінде су шаңын жарылудан қорғауды қолданамыз. Өндіру учаскелерінде мынадай іс-шаралар орындалады:
- тазарту забойларының тиеу пункттерін ауысымда 1 рет шаншу (сумен жуу);
- учаскелік конвейерлік жүрістерде топырақты тазарту және таспалы конвейерлерді шаншу (сумен жуу) жүргізіледі - тәулігіне 1 рет (жөндеу ауысымында);
- конвейерлердің тиеу пункттері ауданында және желдету ағысының қозғалысы бойынша олардан 25 м ұзақтықта шатыр мен жүріс бүйірлерін ауысымда 1 рет, ал қалған ұзындықта айына 1 рет шаншу (жуу). Лавадан 20 м аспайтын лавадан шығатын ағыста өлшенген шаңды байланыстыру үшін су-ауа пердесі орнатылған (ВТБ учаскесіндегі есептеулер бойынша). Ауа жіберетін борттық жүрістерде сланецтеу (жуу) кезеңділігі қазбаның бетінде шаңның жиналуына байланысты ВТБ учаскесінде шешіледі. Шатырдың және қазба топырағының бүйірлерін тазарту көмір шаңы толығымен инертті шаңмен жабылатындай етіп жүргізілуі керек.
Сайттағы кедергіні таңдау және есептеу.
2 - ші жас лаваның кен алу учаскесіндегі қазбаларда тақтатас шаңын жарылыстан қорғау қолданылады, шаңның ықтимал жарылысын оқшаулау үшін тақтатас тосқауылдары қолданылады.
3-ші Солтүстік лаваның учаскесінде су тосқауылдары қабылданады.
Тақтатас тосқауылдары лава терезесінен кемінде 60 м және 300 м қашықтықта, ал сулы тосқауылдар кемінде 75 м және 250 м аспайтын қашықтықта орнатылады. Тақтатас тосқауылдарының ұзындығы кемінде 20 м, су тосқауылдарының ұзындығы кемінде 30 м болуы тиіс. Конвейерлік қазбаларды қорғау үшін тосқауылдар олардың бүкіл ұзындығы бойынша бір-бірінен тақтатас үшін 300 м-ден аспайтын және су тосқауылдары үшін 250 м-ден кем емес қашықтықта орнатылады. Тақтатас тозаңының шығыс нормасы 400 кг, ал су 400 л 1 м2 қазбаның қима ауданына тосқауыл құрылғысының орнында жарықта. Лаваны қоршау үшін 3-ші Солтүстік конвейерге орнату үшін су тосқауылын есептейміз. Жапқышты орнату үшін су көлеміне vе=40 л пластмасса ыдыстар қолданылады, сөреде үш ыдыс (СМТ=3 дана) орналастырылады, тосқауыл орнындағы жарықта жүріс қимасының ауданы S=12,8 м2.
- тосқауылға қажетті су мөлшері Qз (л)
- nс тосқауылына арналған ыдыстардың қажетті саны (дана).
Біз NS=141 дана қабылдаймыз.
- тосқауылдағы сөрелердің қажетті саны
- L8 тосқауылының ұзындығы метрмен
- ыдыстар арасындағы қазбаның ұзындығы бойынша қабылданған қашықтық, м; қабылдаймыз =0,5 м.
ПБ бойынша су тосқауылының ұзындығы кемінде 30 м болуы тиіс.
Шарт орындалады.
2-ші Оңтүстік лаваны қоршау үшін 2-ші Оңтүстік ауа өткізгішіне орнатуға арналған шифер тосқауылын есептеу.
Бастапқы шарттар: тосқауыл құрылғысының орнында жарықтағы жүріс қимасының ауданы S=10,6 м2, бос жатқан едені бар сөрелер, қағаз қаптардағы инертті шаң, қаптағы шаң массасы qм=50 кг, сөренің ені a=0,6 м, сөренің ұзындығы-п = 2,0 м, әр сөреге 4 қаптан (ппм=4)
- бір тосқауылға тақтатас шаңының қажетті мөлшері.
- тосқауылға шаң салынған қаптардың қажетті саны.
Біз NM=85 дана қабылдаймыз.
- тосқауылға қажетті сөрелер саны.
Біз PP=22 дана қабылдаймыз.
- тақтатас тосқауылының ұзындығы Lз (м).
Шифер тосқауылының ұзындығы кемінде 20 м болуы керек.
Lз=26 м 20 м
Тосқауылдың ұзындығына ПБ талабы орындалады.
Шахтаны желдету-шахтаның барлық жұмыс істеп тұрған тау-кен қазбаларында тау-кен жұмыстарын жүргізу үшін қажетті параметрлері бар атмосфераны ұстап тұруға бағытталған іс-шаралар жүйесі
Жалпы шахталық желдету бар, онда жер бетінен жеткізілетін ауа шахтаның негізгі өндірісін және жергілікті желдетуді жуады. Шахтаның вентиляциясын инженерлік қамтамасыз ету құралдары: вентиляциялық қондырғылар, шахтаның вентиляциялық имараттары, вентиляциялық реттегіштер, вентиляциялық құбырлар (әдетте жергілікті вентиляция кезінде), вентиляция үшін арнайы өтетін тау-кен қазбалары (вентиляциялық қазбалар), қазбалардың және ауа ағуының аэродинамикалық кедергісін төмендету құралдары. Шахтаны желдетудің негізгі схемалары: орталық және қапталдық; олардың үйлесімі-аралас схема.
Шахтаны желдетудің орталық схемасы кезінде ауа шахтаға түседі және одан шахта алаңының ортасындағы оқпандар арқылы шығады. Схема шахта өрісінің шектеулі көлемінде және шахтаның салыстырмалы түрде аз қуаттылығында, терең горизонттарда жұмыс жасауда қолданылады; негізгі желдеткішті тез іске қосуды және шахтаны салу кезінде ағынды құруды қамтамасыз етеді; ауа қозғалысының үлкен ұзындығымен, таза және ластанған ауаның параллель ағындарының болуымен, олардың бірнеше рет қиылысуымен және нәтижесінде шахтаның үлкен ағып кетуімен және депрессиясымен сипатталады.
Орталық схеманың бір түрі-желдету магистралінің орталық орналасқан схемасы. Шахтаны желдетудің қапталдық схемасы кезінде ауа шахтаға шахта алаңының ортасындағы оқпан арқылы түседі, қапталдарда орналасқан оқпандар (шурфтар) арқылы шығады. Схема таяз шахталарда бір желдету горизонтын сақтау мүмкін емес немесе мүмкін емес болған кезде қолданылады; кіретін және шығатын ағындардың қарама-қарсы қозғалысын іс жүзінде жояды; ауа қозғалысының, ағып кетудің және шахтаның депрессиясының ұзындығы орталық схемаға қарағанда аз. Алайда, схема бойынша кемінде үш желдеткіш оқпан және әдетте кемінде екі желдеткіш қондырғы қажет; шахта алаңын дайындау кезінде шахтаны желдету қиынға соғады. Қаптал схемасының түрлері: қанатты - барлық қанаттағы Шығыс ағынға арналған бірыңғай өндіріс, топтық - Шығыс ағынға арналған қазбалар Қанат бөлімдерінің әр тобына өтеді, учаскелік - Шығыс ағынға арналған қазбалар әр бөлімде өтеді.
Шахталық өрістердің шағын және орташа мөлшері, шахтаның аз қуаты мен газ қозғалғыштығы үшін шахтаны желдетудің бірыңғай схемалары қолданылады. Газ молдығы жоғары ірі шахталарда бірнеше шахталарды біріктіру және бір шахтадан бір-бірінен алшақ орналасқан бірнеше кен орындарын игеру кезінде шахтаның желдетуінің секциялық схемалары қолданылады, онда шахта алаңы бөлек желдетілетін секцияларға бөлінеді. Шахтаны желдету әдістері: сору, айдау, аралас (айдау және сору).
Шахтаның желдету проблемаларының бірі-шахтадағы және жер бетіндегі желдету қондырғылары арқылы пайда болатын ауаның ағуы, құлаған жыныстар, бұзылған кентастар. Олар тұтыну учаскелеріне ауа ағынын азайтады, шахтаның желдетілуін бұзуы мүмкін. Ағып кетудің орнын толтыру үшін шахтаға ауа ағынын көбейтіңіз. Олармен күрес желдету қондырғыларын герметизациялау, өндірілген кеңістікті оқшаулау, далалық қазбаларды пайдалану, желдетудің ұтымды схемалары, жалпы шахталық депрессияның төмендеуі арқылы жүзеге асырылады.
Шахтаның желдеткіші шахтаның желдету қызметімен қамтамасыз етіледі, оның міндеттеріне қазбалар бойынша ауаның дұрыс бөлінуін және тұтыну учаскелеріне ауа беру нормаларының сақталуын бақылау, ауаның сапалық құрамын бақылау, ауа және депрессиялық түсірілімдер жүргізу, желдеткіш қазбалары мен құрылыстарды жөндеу кіреді
1.5 Көмір шахтасы қазбалары желісін желдетудің стационарлық емес процестерін математикалық модельдеу.
Көмір шахталары еңбек қаупі жоғары кәсіпорындарға жатады. Бұл, ең алдымен, көмірде адсорбцияланған метанның шығарылуына байланысты. Кенжар аймағынан және іргелес қазбалардан жарылыс қаупі бар газды шығару қазбалардың жеткілікті желдетілуін ұйымдастыру жолымен жүргізіледі. Желдету кеншілердің қалыпты санитарлық-гигиеналық еңбек жағдайларын қамтамасыз ету үшін де қажет.
Шахта қазбалары желісін желдетудің математикалық моделі тік сызықты қазбалардағы газдың бір өлшемді қозғалысы, тік сызықты қазбалардың түйісу тораптарындағы ағындардың толық және жылдам араласуы туралы болжамдарға негізделеді. Турбулентті тұтқырлық пен жылу өткізгіштіктің әсері тәжірибе жүзінде егжей-тегжейлі зерттелген тау-кен қазбаларының аэродинамикалық кедергісінің интегралды коэффициенттерін және олардың қиылысу орындарын қолдана отырып, оң жақтағы теңдеулерде ескеріледі. Математикалық модель көлбеу қазбаларда оның қозғалысы кезінде изотермиялық емес газдың табиғи конвекциясының әсерін ескереді. Табиғи конвекцияның кеніш атмосферасының аэродинамикасына әсерін болжау үшін кеніш атмосферасының қазба қабырғаларымен жылу алмасуы, сондай-ақ жылу алмасу кезінде қабырға температурасының өзгеруі ескеріледі. Кен атмосферасындағы жеңіл қоспалардың гетерогенді таралуы көлбеу қазбаларда табиғи конвективті қозғалысқа әкеледі және математикалық модельде ескеріледі. Желдету процестері қазбалардың кеңістіктік топологиясымен, желдету жабдықтарының (бас желдету желдеткішінің, жергілікті желдету желдеткіштерінің, газ сорғыш қондырғылардың, шахта қазбаларында орналасқан желдету құрылыстарының) орналасуы мен жұмыс режимдерімен анықталады).
2.Карьердегі атмосфераның жағдайы. Желдету әдістері, олардың тиімділігі.
Негізгі экологиялық проблемалардың бірі-ауаның ластануы. Ауа-негізгі табиғи ресурстардың бірі. Атмосфера-бұл планетадағы өмірдің шешуші шарты. Адам тамақсыз өмір сүре алатындығы белгілі-5 ай., сусыз-5 күн., ал ауасыз - 5 минуттан аз.атмосфераның сапасы адамдардың өмірі мен денсаулығын, өсімдіктер мен жануарлар әлемінің тіршілігін анықтайды. Көбірек ұшырағыш загрязнениям воздушный бассейн. Қалыңдығы 5,5 км болатын қабатта шоғырланған . бүкіл атмосфераның массасы, ал 40 км қабатта-атмосфераның жалпы массасының 99%. Атмосфераның төменгі бөлігі (шамамен 15 км) - тропосфера. Онда қарқынды турбулентті араластыру байқалады, жел соғып, температура биіктіктен күрт төмендейді (шамамен 1 км 6 °C). Шамамен 55 км биіктікте ол минималды-3 °C, содан кейін температураның қарқынды өсуі байқалады. Ауаның құрамы негізінен: N2 - 79 %, О2-20 ... 21% және СО2, инертті газдар, сутектің аз мөлшері. Ср. м. м. - 29 г моль. Көптеген елдердегі маңызды экологиялық проблемалардың бірі-ауаның ластануы. 1 миллион халқы бар қала жыл сайын атмосфераға 10 миллион тонна су буын, 2 миллион тонна газ (SO2, CO2, NO2 және т.б.) шығарады. Шамамен 20 мың тонна шаң және 150 тонна ауыр металдар (Pb, Zn, Cd және т.б.) 1. Дүниежүзілік денсаулық сақтау ұйымының (ДДСҰ) деректері бойынша 90-шы жылдары зерттелген 54 елдің 27-інде SO2 концентрациясы стандартты нормалардан асып түсті (40-60 мкгдм3). Ауаның ластануы жоғары қалалардың тізімін Милан, одан әрі Тегеран, Сеул, Рио-де-Жанейро, Париж, Пекин, Мадрид ашады. Атмосфераның жай-күйін сипаттайтын негізгі көрсеткіш зиянды заттардың шоғырлануы және оның ШЖШ-мен арақатынасы немесе шекті жол берілетін шығарындылар (ШЖШ) нормативтері болып табылады. ШРШ шығарындылардың шашырауын және олардың фондық ластануға салынуын ескере отырып, ШРШ негізінде анықталады. Ластанудың бірнеше көздерінің жалпы әсері де ескеріледі. Жану өнімдері үшін (CO2, SO2 және т. б.) ШЖБШ есептеу 2 формула бойынша жүргізіледі:
мұндағы ШРК - шекті рұқсат етілген концентрация; Сф - шығарылатын заттың нөлге тең фондық концентрациясы; Н - құбырдың биіктігі, м; V - шығарындылар көлемі, м3с; ДТ - шығарындылар температурасының ауа температурасынан асып кетуі; N - ластану көздерінің саны; А - атмосферада қоспалардың шашырау жағдайларын анықтайтын өлшемсіз коэффициент, РФ үшін 120 F - қоспалардың шөгу жылдамдығын ескеретін өлшемсіз коэффициент (газдар үшін F = 5); m, n - шығарындылар көздерінен газдардың шығу жағдайларын ескеретін өлшемсіз коэффициенттер: m ≅ 0,4; n = 1 ... 3.
Көбінесе кәсіпорынның шығарындылары ШЖБШ-дан көп және ол кез - келген жағдайда оларды азайта алмайды (Байкал мақсатты және қағаз зауыты әлі де жұмыс істейді-диоксин көзі). Мұндай кәсіпорындар үшін шығарындыларды азайтудың ұзақ мерзімді бағдарламасына есептелетін уақытша келісілген шығарындылардың нормативтері (ВСВ) белгіленген. Жаңбырдың, содан кейін топырақ пен табиғи сулардың қышқылдануы алдымен жасырын, түсініксіз процесс ретінде жүрді. Таза, бірақ қышқылданған көлдер алдамшы сұлулығын сақтап қалды. Орман бұрынғыдай көрінді, бірақ қайтымсыз өзгерістер басталды. Қышқыл жаңбырда шырша, шырша, қарағай жиі зардап шегеді, өйткені инелердің өзгеруі жапырақтардың өзгеруіне қарағанда сирек кездеседі және сол уақыт аралығында көп зиянды заттар жинайды. Қылқан жапырақтарда инелер сарғайып, түсіп кетеді, тәждер жұқарады, жұқа тамырлар зақымдалады. Қатты ағаштарда жапырақтардың түсі өзгереді, жапырақтары мерзімінен бұрын түсіп кетеді, тәждің бір бөлігі өледі, қабығы зақымдалады. Қылқан жапырақты және жапырақты ормандардың табиғи жаңаруы болмайды. Бұл белгілер көбінесе жәндіктер мен ағаш ауруларының қайталама зақымдануымен бірге жүреді. Ағаштардың жеңілісі жас ормандарды көбірек басып алады. Күкірт газы мен оның туындыларының адамдар мен жануарларға әсері, ең алдымен, жоғарғы тыныс жолдарының зақымдануында көрінеді. Күкірт газы мен күкірт қышқылының әсерінен өсімдіктердің жапырақтарында хлорофилл жойылады, осыған байланысты фотосинтез бен тыныс алу нашарлайды, өсу баяулайды, ағаш екпелерінің сапасы мен дақылдардың өнімділігі төмендейді, ал жоғары және ұзақ дозада өсімдіктер өледі.
"Қышқыл" деп аталатын жаңбыр топырақтың қышқылдығын арттырады, бұл егістік жерлерде қолданылатын минералды тыңайтқыштардың тиімділігін төмендетеді және ұзақ мерзімді шабындықтар мен жайылымдарда түрлер құрамының ең құнды бөлігінің түсуіне әкеледі. Еуропаның солтүстік бөлігінде кең таралған шымтезек-подзоликалық және шымтезек топырақтары әсіресе қышқыл жауын-шашынға ұшырайды. Тағы да үлкен залал көтереді ауыл шаруашылығы мәдениет. Өсімдіктердің интегралдық тіндері зақымданады, жасушалардағы зат алмасу өзгереді, өсімдіктердің өсуі мен дамуы бұзылады, аурулар мен паразиттерге төзімділік төмендейді, дақылдардың өнімділігінің төмендеуіне байланысты ауыл шаруашылығының кірісі төмендейді. Материалдық зиянды азайту үшін автомобиль шығарындыларына сезімтал металдар алюминиймен ауыстырылады; құрылымдарға арнайы газға төзімді ерітінділер мен бояулар қолданылады. Көптеген ғалымдар көлік құралдарының дамуын және ірі қалалардағы ауаның автомобиль газдарымен үлкен ластануын өкпе ауруының көбеюінің басты себебі деп санайды. Озон қабаты атмосфераның жоғарғы қабаттарында (стратосферада) орналасқан және құрамында көп мөлшерде озон (O3) бар. Ол полюстерден шамамен 8 км және экватордан 17 км биіктікте басталады. Оның мақсаты-қысқа толқынды ультракүлгін сәулені сіңіру. 1985 жылы британды антарктикалық қызметтің атмосфералық зерттеу мамандары мүлдем күтпеген факт туралы хабарлады: Антарктидадағы Халли Бей станциясының үстіндегі атмосферадағы озонның көктемгі мөлшері 1977-1984 жылдар аралығында 40% азайды. Көп ұзамай бұл тұжырымды басқа зерттеушілер растады, сонымен қатар озон мөлшері аз аймақ Антарктикадан асып, биіктігі бойынша 12-ден 24 км-ге дейін қабатты, яғни стратосфераның төменгі бөлігінің едәуір бөлігін қамтитынын көрсетті. Ультракүлгін қалыпты жағдайда тұрақты HFC молекулаларын бұзады, олар жоғары реактивтілікке ие компоненттерге, атап айтқанда Атом хлорына бөлінеді. Осылайша, ХФУ хлорды жер бетінен тропосфера мен атмосфераның төменгі қабаттары арқылы өткізеді, онда хлордың аз инертті қосылыстары стратосфераға, озонның ең көп концентрациясы бар қабатқа түседі. Озон жойылған кезде хлор катализатор сияқты әрекет етуі өте маңызды: химиялық процесс кезінде оның мөлшері азаймайды. Дайындық қазбаларында метанның қауіпті жинақталуымен күресу үшін сапалыға әсер ететін әдістер мен құралдарды қолдануға болады дайындық өндірісіндегі ауа ағындарының құрылымы. Желдету ағындары турбулентті ауа болып табылады аударма қозғалысымен ғана емес сипатталатын ағымдар негізгі бағыт бойынша, сонымен қатар тұрақты емес хаотикалық көлденең уақыт өте келе оның тұрақты өзгеруіне әкелетін қабаттардың қозғалысы нүктелік сипаттамалары (жылдамдық, қысым, температура). Демек, ауа ағынының аэродинамикалық құрылымын жасанды өзгерту, қозғалыстағы өндіру, беру, оған неғұрлым жоғары турбулентті қасиеттері желдетудің тиімді құралы болып табылады. Осыған байланысты дайындық өндірісін желдетудің импульсті әдісі қызығушылық тудырады (сурет. 1.4) құбыр арқылы кенжарға ауа жіберуден тұрады үздіксіз импульстік режимдегі желдеткіш. Ауа берудің мұндай режимі желдеткіш құбырдың белгілі бір соңғы бөлігінде ауа ағынының арнайы ажыратқышын дәйекті түрде қосу арқылы жүзеге асырылуы мүмкін, ол циклді түрде "құлыпталады" және құбыр каналында оны төменгі кен орнына шығару үшін ауаны жинақтайды
Сур. 1.4. Пульсирленген желдетуге арналған қондырғы: 1-пульсатор; 2-пульсатордың шығару келте құбыры; 3-Ауа құбыры; 4-желдеткіш
Өндірістегі масса алмасу импульсті күштің әсерінен қозғалатын ауа ағыны болады, онда ол таралады бірінен кейін бірі қысым мен жылдамдық градиенттерін жасайтын импульстар. Келесі осындай импульсті ауа нүктесінің әр нүктесінде өткізген кезде бөлшектердің үдеуі жүреді, ал импульс өткеннен кейін олардың тежелуі жүреді, нәтижесінде құйынның пайда болуына жағдай жасалады. Осылайша, егер әдеттегі айдау әдісімен құйынды желдетсе турбуленттіліктің үлкен масштабында олар тек қазбаның өрескел қабырғалары бар шекараларда пайда болады, содан кейін импульсті әдіспен осындай түзілімдер пайда болады құйынды массалар ағынның барлық қимасында байқалады және бұл ауа массаларын неғұрлым қарқынды араластыру және жылжыту. Демек, ауа ағынында қоспалардың біркелкі таралуы үшін жағдайлар жасалады. Дайындық өндірісін импульске ауыстыру анықталды желдету В ағынында араластыру және жанама кернеулер арқылы ауа ағындарының турбуленттілігінің қарқындылығын арттыруға ықпал етеді 3 ... 4 есе, импульс үшін турбулентті алмасу коэффициенті бойынша 20 есе желдетудің айдау әдісімен салыстырғанда. Пульсирующая беру забойдағы ауа жылдамдығы мен ауа қысымының циклдік ауытқуын тудырады қазбаны желдетудің барлық қимасы мен ұзындығы бойынша, оның ішінде бекітілген кеңістік пен күмбездер. Бұл өндірудегі ауа алмасудың күшеюіне және нәтижесінде метанның ауамен араластыру сапасының жақсаруына әкеледі. Уақыт өте келе импульсті қозғалыс кезінде оның орташа мәні өзгереді пульсациялық (әдеттегі турбулентті) сипаттамалары - лездік. Пульсирующее қозғалысы қолданылуы мүмкін қалай турбулентные, сондай-ақ ламинарлық ағындар. Бұл жағдайда ағындардың турбулизациясы артып, ламинарлық ағындар турбуленттілікке айналады. Ағындардың қосымша турбуленттілік дәрежесі импульсті қозғалыс параметрлеріне байланысты. Тән, бұл қосымша турбулизация Рейнольдс санының көбеюінсіз жүреді қозғалыс. Бұл жағдай турбулизацияның бұл әдісі орташа жылдамдықты арттыру арқылы әдеттегіден аз энергияны қажет етеді деп күтуге мүмкіндік береді. Сұйық ортаның импульсті қозғалысы өте кең ол бірқатар технологиялық процестерде қолданылады. Ол, мысалы, қолданылады байыту және химиялық өндірісте өзара әрекеттесу. Шахталық желдеткіште ауаның пульсирленген қозғалысы соңғы уақытқа дейін Арнайы қолданылмады, егер ауа қозғалысы жолдарының кедергісінің өзгеруіне байланысты ағынның еріксіз пульсациясы ескерілмесе және желдеткіштердің жұмысы. Қазіргі заманғы барабан түріндегі пульсаторларда ауа ағынының барабаны бар және барабан жетегімен бір-бірінен ерекшеленеді. Барабан пульсаторларының алғашқы конструкциялары механикалық жетекке ие болды редуктор арқылы жеке электр қозғалтқышы. Қазіргі уақытта желдеткішпен пульсаторға берілетін ауа ағынынан жұмыс істейтін барабанның аэродинамикалық жетегі бар барабан пульсаторы жасалды. Бұл дизайн барабанды айналдыру үшін жеке қозғалтқышты қажет етпейді, оның айналу жылдамдығын кеңірек диапазонда өзгертуге мүмкіндік береді, барабан кептелген жағдайда пульсатор автоматты түрде тоқтайды. Барабан түріндегі пульсатордың жұмыс принципі келесідей. Желдеткіш жергілікті желдету (ЖЖЖ) қазбадан ауаны сорып алады және оны пульсатор, онда ол барабанның көмегімен бөліктерге бөлінеді (импульстар) өндіріске шығарылады, осылайша онымен қысқа мерзімді қысымның жоғарылауы (қысым импульсі) пайда болады. Пульсатор бірге жұмыс істейді- бірақ ЖЖЖ құра отырып, соңғы орнату үшін пульсирующей желдету (УПВ). - Сур. 3.14 аэродинамикалық жетегі бар барабан типті пульсатордың схемасы ұсынылған. Пульсаторда екі 3 (3') шығатын келте құбыры бар 1 Цилиндрлік корпус бар . Корпуста соосно соңғы орнатылған айналмалы барабан 2 тесіктері бар А-b оның бүйір бетінде. Ішінде барабанның айналу осінде отыратын 4 пышақтары бар доңғалақ бар және барабанға қатты қосылған. ВМП-дан ауа 5 құбыр арқылы түседі пульсатордың жұмыс доңғалағының пышақтарында 4, оларды және барабанды айналдыруға әкеледі. В барабанның айналу процесінде оның а-b саңылауы 3 және 3 ' келтеқұбырлармен. Біріктіру кезінде қысқа мерзімді шығарындылар пайда болады ауа пульсатордан шығатын келте құбыр арқылы қоршаған ортаға. Екі құбыр жабық болған кезеңде ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
