Бір қабатты өндірістік ғимараттарды монтаждау әдістері



Жұмыс түрі:  Курстық жұмыс
Тегін:  Антиплагиат
Көлемі: 22 бет
Таңдаулыға:
Қазақстан Республикасы білім және ғылым министрлігі
Қарағанды Мемлекеттік Техникалық Университеті

Кафедра: ҚМжТ

КУРСТЫҚ ЖҰМЫС

Пәні: Ғимараттар мен үймереттер тұрғызу технологиясы

Тақырыбы: Өнеркәсіптік бір қабатты ғимаратты тұрғызудың технологиялық картасы.

Орындаған: Амантаев Қ.Қ С -18-1
Қабылдаған: Шамшигайын Болатқызы

Қарағанды 2021
Қазақстан Республикасының Білім және Ғылым Министрлігі
Қарағанды мемлекеттік техникалық университеті

СҚФ БЕКІТЕМІН

ҚМ және Т кафедрасы Кафедра меңгерушісі
Г.М.Рахимова
_______________20 ж.

КУРСТЫҚ ЖҰМЫСҚА ТАПСЫРМА
Ғимараттар мен үймереттер тұрғызу технологиясы пәні бойынша
Студентке Амантаев Қ.Қ тобы: С -18-1

Тақырып:Өнеркәсіптік бір қабатты ғимаратты тұрғызудың технологиялық картасы

Бастапқы мәліметтер: Өнеркәсіптік ғимараттардың конструкцияларын орнату келесі ерекшеліктерге ие:

- ғимарат, әдетте, көптеген монтаждық крандардың радиусынан асатын жоспарда айтарлықтай өлшемдерге ие;

- өнеркәсіптік ғимараттардың бірқатар құрылымдары (қуатты бағандар мен кран арқалықтары және т. б.) құрылымдық элементтермен немесе өте қуатты крандармен орнатылуы керек;

- өнеркәсіптік ғимараттарды монтаждау бойынша жұмыстарды жалпы жұмыс ұзақтығын қысқарту мақсатында жалпы құрылыс жұмыстарымен біріктіру қажет.

Өндірістік ғимараттардың құрылыс конструкцияларын монтаждаудың бірқатар әдістері әзірленді, олар жұмыс өндірісінің талап етілетін дәйектілігіне, монтаждалатын ғимараттың құрылымдық схемасына, ғимаратты пайдалануға беру мерзімдері мен тәртібіне, құрастырмалы конструкцияларды жеткізу кезектілігіне байланысты қолданылады.

Тапсырма берілді 18.01.2021ж.
Жетекші Шамшигайын Б қолы______
Студент Амантаев Қ.Қ қолы ___________
ШЖҚ РМК ҚАРАҒАНДЫ МЕМЛЕКЕТТІК ТЕХНИКАЛЫҚ УНИВЕРСИТЕТ

ҚҰРЫЛЫС МАТЕРИАЛДАРЫ ЖӘНЕ ТЕХНОЛОГИЯЛАРЫ КАФЕДРАСЫ

Анықтама

Қарағанды мемлекеттік техникалық университеті ШЖҚ РМК жанындағы "Құрылыс материалдары және технологиялары" кафедрасында салыстырмалы түрде талдау жүргізілді курстық жұмыс

С -18-1 Амантаев Қ.Қ
(тобы) (студенттің аты-жөні)
Өнеркәсіптік бір қабатты ғимаратты тұрғызудың технологиялық картасы жазбаша жұмыстар қорымен.
(жазбаша жұмыстың тақырыбы).

Барлық деректер"Антиплагиат" жүйесінің технологиясына сәйкес алынды.Мәліметтер бойынша тексеру үшін сарапшыны тарта отырып, талдау жүргізу қажет.

Жұмыс бағасы ___________

Комиссия мүшелері:

_________________

_________________

_________________
ҚМжТ Кафедра меңгерушісі Рахимова Г.М

МАЗМҰНЫ

КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3

1.Бір қабатты өндірістік ғимараттарды салу әдістері және монтаждау механизмдері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4

Негізгі бөлім

1.1 Бір қабатты өндірістік ғимараттарды монтаждау әдістері ... ... ... ... ... ... ... ... ... ... ..6

2 Бір қабатты өндірістік ғимараттар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... .10

2.1 Еңбекті қорғау жөніндегі іс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... .13

2.2 Жұмыс өндірісінің сапасын бақылау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...15

2.3 Қауіпсіздік техникасы бойынша іс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... .17

Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .19

Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ...20

КІРІСПЕ

Сәулет өнері- бұл барша адамзат тарихы мен өмірдің бір бөлігі, ол есте жоқ ескі замандардан бері адамзатпен бірге жасап келеді.Архитектура - бұл "пайда, беріктілік және сұлулық" заңымен материалдық тұрғыдан тиімді ұйымдастырылған, өмір сүруге қолайлы орта құру өнері. Ерте дүние адамдарын да қазіргі кезең адамдары сияқты ғимараттардың тұлғалық көлемі мен олардың сұлулығы үлкен әсерге бөледі.

Сәулет өнерінің мақсаты-кеңістіктегі ортада адам өмірі мен қызметін материалдық құрылым-құрылыс конструкциялары арқылы ұйымдастырып, іске асыру.
Конструкция (құрылма) және сәулеттік - көркемдік бейненің өзара байланысы барша сәулеттік даму кезеңінде өзіндік күрделі проблема болып келеді. Конструкция (таза техникалық құрылыс ретінде )тек нақты функционалдық және эстетикалық мақсаттарға сәйкес (пішіндес) қолданылғанда ғана белгілі бір сәулеттік шығармашылық элемент мағынасын білдіреді. Туындының материалдық кеңістік құрылым көрінісін құрастыруда конструктивті пішін нақты белгілі бір әсерлі әшекейлеумен ерекшелененді, мұнсыз сәулеттік бейненің болуы ойға сыйымсыз.
Конструктивті пішіннің (форманың) пропорционалды, көлемдік- ерекшелененді, мұнсыз сәулеттік бейненің болуы ойға сыйымсыз. Конструктивті пішіннің (форманың) пропорционалды, көлемдік-кеңістіктік және пластикалық бейнеленуі сәулеттік өнер композициясының ең бір күрделі түрі-құрылыстар мен ғимараттар тектоникасы ерекшеліктерін құрайды.

Туған еліміз Қазақстан Республикасытәуелсіздік алғанына көп болмаса да өзінің сәулет және құрылыс салу өнерін әлем мойындайтындай дәрежеге көтеруге талпынып келеді, бұған еліміздің жаңа ордасы- Астана қаласының ұлттық нақышта басым жобаланған сәулеті мен құрылысы дәлел бола алады. Сәулет және құрылыс бөлімінде маманданып жүрген әрбір жастың болашақта осындай үлкен ғасыр құрылыстарын жобалауға және тұрғызуға өз үлесін білімдарлықпен қосуы қазіргі студенттік кезден басталады деп есептеймін.

Курстық жобаны орындау үшін бастапқы мәліметтер-бұл ғимарат схемасы мен құрастырмалы құрылымдардың сипаттамалары бар арнайы жасалған тапсырмалар.

Өнеркәсіптік ғимараттардың конструкцияларын орнату келесі ерекшеліктерге ие:

- ғимарат, әдетте, көптеген монтаждық крандардың радиусынан асатын жоспарда айтарлықтай өлшемдерге ие;

- өнеркәсіптік ғимараттардың бірқатар құрылымдары (қуатты бағандар мен кран арқалықтары және т. б.) құрылымдық элементтермен немесе өте қуатты крандармен орнатылуы керек;

- өнеркәсіптік ғимараттарды монтаждау бойынша жұмыстарды жалпы жұмыс ұзақтығын қысқарту мақсатында жалпы құрылыс жұмыстарымен біріктіру қажет.

Өндірістік ғимараттардың құрылыс конструкцияларын монтаждаудың бірқатар әдістері әзірленді, олар жұмыс өндірісінің талап етілетін дәйектілігіне, монтаждалатын ғимараттың құрылымдық схемасына, ғимаратты пайдалануға беру мерзімдері мен тәртібіне, құрастырмалы конструкцияларды жеткізу кезектілігіне байланысты қолданылады:

Курстық жұмыстың өзектілігі : ғимараттар мен құрылыстарды салудың технологиялық әдістері әртүрлі құрылыс процестерінде, әсіресе құрылыс конструкцияларын орнату кезінде кеңінен қолданылады.

Курстық жұмыстың мақсаты-бір қабатты өндірістік ғимараттарды салудың мүмкін болатын әдістерін сипаттау.

Курстық жұмыстың негізгі міндеттері:

1. Көлемдік-жоспарлау және конструктивтік шешімдердің ерекшеліктеріне қарай ғимараттардың типтерін жіктеу;

2. Бір қабатты өндірістік ғимараттардың қаңқасын салу процесінде қолданылатын мүмкін әдістердің сипаттамасы.

1.Бір қабатты өндірістік ғимараттарды салу әдістері және монтаждау механизмдері

Тәжірибе өндірістік ғимараттардың құрылыс конструкцияларын орнатудың бірқатар әдістерін жасады, олар жұмыс өндірісінің қажетті реттілігіне, салынып жатқан ғимараттың құрылымдық схемасына, Монтаж және технологиялық жабдықтың түріне, ғимараттарды пайдалануға беру мерзімі мен тәртібіне, құрастырмалы құрылымдар мен бөлшектерді жеткізу тәртібіне байланысты қолданылады.

Жеңіл типтегі бір қабатты өндірістік ғимараттар негізінен бөлек әдіспен орнатылады, ауыр түрі күрделі, бірақ мұндай ғимараттарды орнатудың негізгі әдісі аралас әдіс болып табылады.

Жеңіл типтегі ғимараттар шынжыр табанды және пневмодөңгелек жүрісті өздігінен жүретін жебелі крандармен; орта типті -- өздігінен жүретін жебелі, тіректі және мұнаралы крандармен; ауыр типті -- көмекші ретінде шынжыр табанды және діңгекті-жебелі крандармен үйлесімде үлкен жүк көтергіштігі бар мұнаралы крандармен орнатылады.

Ұзындығы 12 м жабын плиталары бар крансыз ғимараттарды монтаждау үшін, фермалардың үлкен массасына және плиталарды едәуір бумға орнату қажеттілігіне байланысты:
-жүк көтергіштігі 40 т және одан жоғары мұнаралы-жебелі жабдығы бар шынжыр табанды крандар;
- орташа аралықтағы бір кран асты жолынан Кранның жұмысы кезінде 24 м-ден үш аралыққа дейінгі ғимараттардағы мұнара крандары;
- ғимараттың ені 36 м-ге дейін кәдімгі үлгідегі тіреуіш крандар;
-ғимараттың ені 66 м-ге дейін алдын ала кернеулі ригелі бар тіреуіш крандар; бұл крандар бір мезгілде екі-үш аралас аралықтарда конструкциялар мен жабдықтарды монтаждауды жүзеге асыруға мүмкіндік береді.

Жеңіл және орта типтегі ғимараттарды орнату кезінде монтаждау аймағында элементтерді алдын-ала орналастыру әдісі жиі қолданылады. Ауыр типтегі ғимараттарда монтаждалған құрылымдар тікелей орнатуға (доңғалақтардан орнатуға) беріледі. Элементтерді беру бағыты, әдетте, көтеру алдында үлкейтілген элементтерді қоспағанда, орнату бағытына қарама-қарсы. Құрылымдардың алдын-ала орналасуы әдетте 1 үшін жүзеге асырылады...Оларды жобалық жағдайға орнатқанға дейін 2 ауысым. Бұл конструкциялардың аралықтарын бітеп тастамау және кранның еркін маневрін қамтамасыз ету үшін жасалады (сурет. 9.2).

Жұмыс өндірісінің ағымы-монтажды және барлық ілеспе және параллель орындалатын жұмыстарды үздіксіз және біркелкі орындау. Барлық монтаждау процестері негізгі параметрлер, соның ішінде өнімділік бойынша бір-бірімен байланысты көтеру-тасымалдау және басқа да машиналар мен механизмдердің көмегімен жүзеге асырылады.

Ағынды орнатуды ұйымдастыру үшін ғимарат тұтқалар мен деңгейлерге, ал жоспардағы үлкен мөлшерде және едәуір көлемде -- монтаж учаскелеріне немесе аймақтарға бөлінеді. Әрбір жұмыс учаскесі шегінде жеке құрылыс ұйымы жүзеге асырады, онда қажетті крандар, алаңдар және ірілендіріп жинауға арналған жабдықтар, монтаждау құралдары, құрастырмаларды монтаждауға беруге арналған көлік құралдары және т. б. бар.

Орнату процесін ұтымды ұйымдастыру-ағындық кешенді орнату процесін компоненттерге бөлу және орнатудың алдын-ала белгіленген ырғағын құру арқылы жүзеге асырылады. Белгілі бір уақыт аралығында монтажшылар тобы мен машиналар жиынтығының тұрақты құрамымен салыстырмалы түрде бірдей жұмыс көлемі орындалуы керек. Қысқа мерзімде орнату үшін сізге қажетті жұмыс фронтын дайындау керек, құрастыру құрылымдарын орнату аймағына уақтылы жеткізу керек, орнатудың ұтымды әдістерін қолдану керек, оңтайлы орнату крандарын таңдау керек.

Бір қабатты өндірістік ғимараттарды салу кезінде барлық монтаждау жұмыстары бірнеше орнату ағындарына бөлінеді. Жеке мамандандырылған ағындар іргетастарды, бағандарды, қабырға қоршауларын, кейде кран арқалықтарын орнатады. Әрбір ағын үшін Кранның оңтайлы қозғалыс схемасы, Кранның тұрақтарының ең аз санын және жүк көтергіш және жүк көтергіш құрылғылардың қайта орнатылуын қамтамасыз ететін құрама элементтерді ұтымды орналастыру және сақтау таңдалады.

Бір қабатты өндірістік ғимараттарды монтаждау зауыттарда және полигондарда жасалған құрылымдар мен бөлшектерден, мүмкіндігінше, тұтастай немесе үлкен бөліктерден, яғни дайындық және кейінгі монтаж жұмыстарының қысқаруын қамтамасыз етеді.

Құрылысқа жеке бөліктермен келетін құрылымдар монтаждау блоктарына жүк көтергіштігі мен монтаж крандарының басқа параметрлеріне сәйкес келетін массамен орнатылғанға дейін үлкейтіледі. Егер жағдай мүмкіндік берсе, жекелеген конструкциялық элементтерді, оның ішінде оларға монтаждалған технологиялық жабдықпен бірге монтаждау блоктарын ірілендіреді. Осылайша, олар сызықтық, жалпақ, кеңістіктік және құрылымдық-технологиялық блоктар жасайды. Құрылымдарды үлкейту кезінде монтаждау кезінде олардың геометриялық пішінінің өзгермейтіндігі қамтамасыз етілуі керек, ол үшін кейде блоктардың уақытша күшейтілуі қолданылады. Егер мүмкіндік болса, монтаж негізінен көлік құралдарынан, құрылымдарды аралық қоймастан жүзеге асырылуы керек.

Құрылыс конструкцияларын орнатудың оңтайлы әдістері туралы шешім жергілікті жағдайлардың барлық кешенін ескере отырып қабылданады: объектіні пайдалануға беру тәртібі, ғимараттың өлшемдері, монтаж крандарының тиісті қозғалыс бағыты, құрылыстың әртүрлі нұсқаларын техникалық-экономикалық салыстыру. Ғимарат конструкцияларын орнату бағытын таңдағанда, технологиялық жабдықты орнату тәртібін ескеру қажет. Конструкцияларды монтаждауға жеткізу үшін ғимарат ішінде көліктің толассыз қозғалысын қамтамасыз ету қажет. Ғимараттың ұштары қабырға панельдерінің ілмегімен жабылған, бірақ қақпаның рамалары соңғы рет орнатылады.

1.1 Бір қабатты өндірістік ғимараттарды монтаждау әдістері

Көтергіш құрылымдарды орнату нөлдік цикл жұмыстары аяқталғаннан кейін және аралықтың ортаңғы бөлігіндегі едендерге дайындық құрылғысынан басталады. Орнату кезінде өздігінен жүретін жебелі крандар, кейде Мұнара немесе тірек қолданылады.

Барлық монтаждау процестері негізгі параметрлер, соның ішінде өнімділік бойынша бір-бірімен байланысқан Көтеру-тасымалдау және басқа да машиналар мен механизмдер жиынтығының көмегімен ағындық әдіспен орындалады.

Ағындық монтаждауды ұйымдастыру үшін ғимарат қармауыштар мен деңгейлерге, ал жоспарда үлкен мөлшерде және едәуір көлемде жұмыс істеген кезде -- жеке монтаждау учаскелеріне бөлінеді (аралық, температуралық блок шегінде 72-ден 144 м-ге дейін). Жұмыстарды жүргізу кезектілігі осы учаскелердің технологиялық мақсатына сәйкес белгіленеді. Әр учаскенің ішінде жұмыс өндірісін жеке құрылыс ұйымы жүзеге асырады, онда қажетті машиналар, механизмдер, құрылғылар, алаңдар мен үлкейтуге арналған жабдықтар және т.б. бір қабатты өндірістік ғимараттарды салу кезінде барлық монтаждау жұмыстары бірнеше монтаждау кезеңдеріне (ағындарға) бөлінеді.

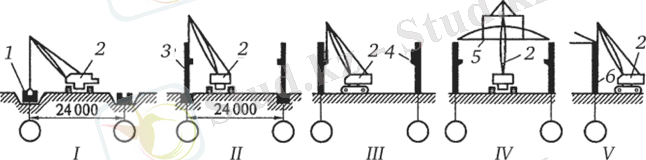

Бір қабатты ғимараттың монтажын ұйымдастыру кезеңдері:

I-іргетастар; II-бағандар; III -- кран арқалықтары; IV -- фермалар және жабын тақталары; V -- қабырға панельдері; 1 -- іргетас; 2 -- кран; 3 -- баған; 4 -- Кран арқалықтары; 5-ферма; 6-қабырға панельдері

Жеке мамандандырылған ағындар іргетастарды, бағандарды, қабырға қоршауларын және т. б. орнатады. Әрбір ағын үшін Кранның оңтайлы қозғалыс схемасы, Кранның тұрақтарының ең аз санын, жүк көтергіш және жүк көтергіш құрылғылардың қайта орнатылу санын қамтамасыз ететін құрама элементтерді ұтымды орналастыру және сақтау таңдалады.Объектіге жекелеген бөлшектермен түсетін конструкциялар монтаждау крандарының жүк көтергіштігіне сәйкес келетін массамен монтаждау блоктарына (желілік, жазық, кеңістіктік және конструкциялық-технологиялық) орнату орнына дейін ірілендіріледі. Құрылымдарды үлкейту кезінде монтаждау кезінде олардың геометриялық пішінінің өзгермейтіндігі қамтамасыз етілуі керек, ол үшін блоктар күшейтіледі.

Бір қабатты өндірістік ғимараттарды салу кезінде ғимараттың негізгі осьтеріне қатысты орнату ағынының бағыты бойлық, көлденең және аралас болуы мүмкін.

Бойлық әдіспен крандар аралықтар бойымен қозғалады, ал құрылымдар олардың әрқайсысына дәйекті түрде орнатылады.

Көлденең әдіспен кран аралықтар бойымен қозғалады. Бұл әдіс негізінен крансыз жүйенің ғимараттарында 9 және 12 м бағандарда келесі жағдайларда қолданылады:

* ғимарат ғимараттың барлық аралықтарын қамтитын жеке секциялармен пайдалануға беріледі;
* конструкцияларды әр тұрақта толық пайдалану үшін әрекет ету радиусы үлкен крандармен монтаждау кезінде;
* монтаждық крандарды тек көлденең бағытта жылжыту қажет немесе орынды болған жағдайда.
Аралас, яғни бойлық-көлденең әдіс бағандарды бойлық әдіспен орнатуға және кранды көлденең бұрғылау кезінде жабынды орнатуға негізделген. Орнату бағытын таңдау көбінесе Өнеркәсіптік ғимарат құрылысының технологиялық ерекшеліктеріне байланысты.

Крандардың қозғалысы және монтаждау позициялары (тұрақтары) кран бір позициядан (тұрақтан) элементтердің барынша көп санын орнататындай есеппен таңдалады. Мәселен, мысалы, 18 м аралықта және 6 м бағанның қадамында кран аралықтың ортасында қозғалады, бір тұрақтан алты бағанға дейін орната алады. 18, 24 және 30 м аралықта бағандар мен кран арқалықтарын орнатқан кезде кран әр бекітілген қатар бойымен қозғалуы керек.

Орнату кезінде Кранның қозғалыс бағыттары және құрылымдарды орнату тәртібі аралықтардың ені мен бағандардың қадамына байланысты. Бір қабатты ғимараттар бойлы және көлденең бағытта монтаждау процесін дамыта отырып, сараланған (бөлек), күрделі (біріктірілген) немесе аралас (аралас) монтаждау әдісімен салынады.

Сараланған әдіспен бағандар, кран арқалықтары, трусалар мен трусалар, ең соңында -- жабын тақталары, күрделі әдіспен -- ұяшықтағы барлық элементтер дәйекті түрде орнатылады. Бір қабатты өндірістік ғимараттарды орнатуда күрделі әдісті қолдану қажетті беріктіктің буындарында бетонмен теру қажеттілігіне байланысты қиын. Аралас әдіс бір қабатты өндірістік ғимараттарды орнатуға өте тән: бағандар, кран арқалықтары және сыртқы қабырға панельдері сараланған әдіспен, жеке ағындармен орнатылады; рафтерлер, рафтерлер және жабын тақталары бір ағынмен күрделі әдіспен орнатылады.

Орнатудың төмен биіктігімен және жабын плиталары мен фермалардың массасымен, кран арқалықтарының болмауымен, 12 м қадамда крандардың көлденең өтуі және бөлек орнату әдісі мүмкін.

Процестің бойлық дамуымен трусалар мен жабын тақталарын бірден бүкіл ұяшыққа (екі трус және оларға арналған плиталар) орнатуға болады. Бір қабатты өндірістік ғимараттардың жақтауын орнату әдетте бірнеше технологиялық ағындармен жүзеге асырылады, олардың әрқайсысы жетекші кранға, көлік машиналарына және монтаж жабдықтарына арналған.

Көлік құралдарынан монтаждау кезінде конструкциялар монтажға қарай аралықтарға беріледі. Қажет болған жағдайда конструкцияларды жергілікті ірілендіру аралықтағы монтаждау барысы бойынша ауыстырылатын жылжымалы стендтерде жүргізіледі.

Жеңіл типтегі бағандарды орнату әдетте оларды көтеру орындарында тікелей алдын-ала төсеу арқылы жүзеге асырылады (іргетастарға шыңдар). Ауыр бағандар іргетастарға негіз болып, тік жазықтықта бұралып көтеріледі.

Бір қабатты өндірістік ғимараттардың құрылысы бір уақытта бір немесе бірнеше жұмыс істейтін крандармен ғимараттың бірнеше аралықтарында бір уақытта жүзеге асырылуы мүмкін, бұл құрылымдарды орнату уақытын қысқартады. Алайда, бұл жұмысшылардың жалпы санын және құрылыс алаңына крандарды жеткізу және оларға қызмет көрсету шығындарын арттырады.Орнатуды ұйымдастырудың әртүрлі схемаларын қарастыру кезінде пайдаланылатын крандардың саны мен маркаларында ерекшеленетін бірнеше нұсқалар қарастырылады. Опциялардың саны жұмыс жағдайларының өзгеруімен күрт артады, мысалы, орнату реті, монтаж жұмыстарының бағыты және т.б. сондықтан, бірыңғай типтік бөлімдердің бір қабатты өндірістік ғимараттарын орнатудың әдістері мен технологиялық сызбаларын таңдағанда, мүмкін болатын нұсқаларды экономикалық салыстыру қажет. Опцияларды салыстыру кезіндегі негізгі көрсеткіштер-орнату ұзақтығы, еңбек шығындары және бөлімнің ұяшығына келетін машина уақыты.

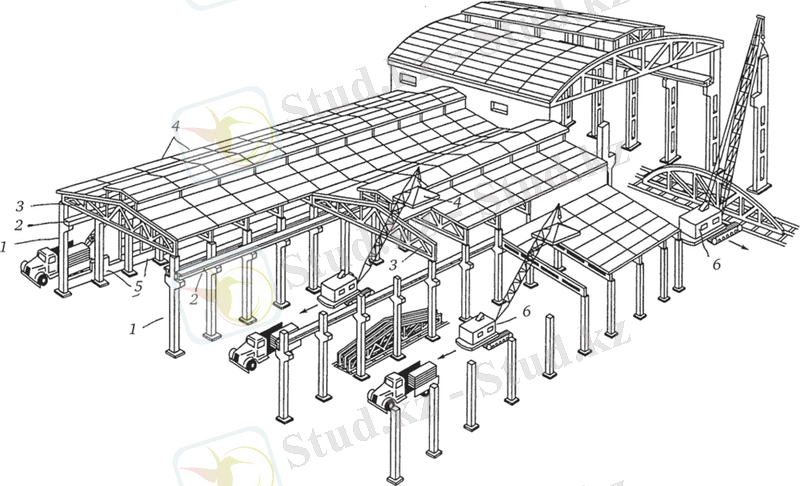

Өнеркәсіптік ғимаратты үш ағынмен орнату:

I-баған; 2-кран арқалығы; 3-ферма; 4-жабын тақтасы; 5-қабырға панелі; 6-монтаждық крандар

2. Бір қабатты өндірістік ғимараттар

Құрылыстарды пайдалану мерзімінің аяқталуы, өнеркәсіптік ғимараттардың цехтарында өндірісті қарқындату немесе қайта бағдарлау кезінде жаңа технологияларды пайдалану қажеттілігі, құрылыстарды пайдалану жағдайларының өзгеруі, жаңа жерасты коммуникацияларын төсеу, бұрыннан бар ғимараттардың жанында ғимараттар салу, сондай -- ақ Өшпейтін қосымша жауын-шашынды дамыту нәтижесінде іргетастарды одан әрі қалыпты пайдалануды қамтамасыз етуді бағалау, ал қажет болған жағдайларда-негіздер мен іргетастарды қайта жаңарту және күшейту талап етіледі.

Іргетастарды нығайту келесі жағдайларда жүргізілуі керек:

* ғимараттарды қайта құру, күрделі жөндеу және қондыру кезінде мүмкін болатын іргетастарға жүктеме артқан кезде;

* іргетастың құрылымы агрессивті ортада орналасқан кезде бұзылған кезде;

* инженерлік-геологиялық жағдайлардың өзгеруіне байланысты топырақ қасиеттерінің қосымша ылғалдануы немесе нашарлауы нәтижесінде негіздердің деформативтілігінің артуы және орнықтылық жағдайларының нашарлауы кезінде;
* қолайсыз шөгінділердің дамуы кезінде, әдетте, негіздің көтергіштігі мен деформациясын дұрыс бағаламау салдарынан немесе құрылыс кезінде және топырақтың табиғи құрылымының бұзылуына әкеліп соқтырған қателіктер нәтижесінде пайда болады.

Қазіргі уақытта іргетастар мен Іргетастардың күш-жігерінің келесі әдістері қолданылады: іргетастың табанына негіз топырақтарына қысым беру жағдайларын өзгерту; іргетас құрылымының беріктігін арттыру; негізді құрайтын топырақтың көтергіш қабілетін арттыру; іргетастарды қадаларға ауыстыру; тірек аймағын ұлғайту, іргетасты тереңдету, ғимарат астындағы іргетас плитасын орнату және қосымша тіректерді енгізу арқылы іргетастың табанына қысым беру жағдайларын өзгерту.
Базаның жүк көтергіштігі жеткіліксіз болған кезде Іргетастардың ауданы артады. Кеңейту екі жолмен жүзеге асырылады: негіз топырақтарын қыспастан және алдын-ала Қыспастан.

Бірінші жағдайда кеңейту бір жақты (Орталықтан тыс жүктеме кезінде) немесе екі жақты (орталық) болуы мүмкін қосымша бөліктердің (банкеттердің) көмегімен жүзеге асырылады. Бағандар астындағы іргетастар көбінесе периметрдің айналасында күшейтіледі. Банкеттер мен қолданыстағы іргетастар қатты жалғануы тиіс, ол үшін штрабтар ( 14.4, а) не арнайы металл және темірбетон арқалықтар ( 14.4, б, в) пайдаланылады.Банкеттің ені төменгі бөлігінде кемінде 30 см, жоғарғы бөлігінде -- 20 см болуы керек.Қажет болса, бірнеше жалғыз іргетастарды таспаға, ал бірнеше жолақты іргетастарды ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
