ҚАЗАҚСТАН РЕСПУБЛИКАСЫ АУЫЛШАРУАШЫЛЫҚ МИНИСТРЛІГІ

Қазақ ұлттық аграрлық университеті

Энергоүнемдеу және автоматика кафедрасы

Реферат

Тақырыбы: Буды қоректік сумен жуу. Сатылы буландыру. Аса қызған бу температурасын реттеу әдістері.

Орындаған:Нарша Мирас

Топ:ТЭ-315К

Тексерген:Интибаев. К

АЛМАТЫ. 2021

ЖОСПАР

1. КІРІСПЕ

2. НЕГІЗГІ БӨЛІМ

2. 1. БУДЫ ҚОРЕКТІК СУМЕН ЖУУ.
2. 2. САТЫЛЫ БУЛАНДЫРУ.
2. 3. АСА ҚЫЗҒАН БУ ТЕМПЕРАТУРАСЫН РЕТТЕУ ӘДІСТЕРІ.

3. ҚОРЫТЫНДЫ

4. ПАЙДАЛАНҒАН ӘДЕБИЕТТЕР

1. Кіріспе

Буды қоректік сумен жуу дегеніміз алдын-ала құрғатылған қазанның қаныққан буын қоректік судан өткізіп, қайта құрғатып, бу қыздырғышқа жіберу. Жуудың маңызы мынада: бумен кететін концентрленген қазан суының тамшылары қоректік сумен араласады, нәтижесінде бу өзімен бірге қоспалар концентрациясы өте аз ылғалды әкетеді.

Сатылы булану - бұл қазандықтағы тұздар мен басқа қоспаларды жасанды түрде тарату арқылы барабан қазандығы шығаратын будың тазалығын арттыру әдісі. Кезеңді булану қазандықтың тазартылатын бөлігінде қоспалардың жоғарылаған концентрациясын құруға және будың негізгі мөлшері пайда болатын және оны қыздырғыштан түсетін бөлікке түсіруге негізделген. Кезеңдік булануы бар қазандықтың су көлемі бөлімдер арқылы бірнеше бөлікке бөлінеді. Азық-түлік суы 1-ші бөлімге үздіксіз жеткізіліп тұрады; көршілес бөлімдер арасындағы деңгейлердің айырмашылығына байланысты 1-ші сатыдағы қазандық суы бөлімдегі саңылаулар арқылы 2-ші бөлімдерге ағады, олар үшін ауыз су және т. б.

Қатты қызған будың температурасын бақылау әдістері.

Қатты қыздырылған бу қазандықтағы жұмыс ортасының ең жоғары температурасына ие. Сондықтан, қыздырғыштың металы, әсіресе шығыс пакеттерінде, ішкі қысымға ұшырайтын барлық қыздыру беттерінің ең жоғары температурасына ие, ол өз мүмкіндіктерінің шегінде дерлік жұмыс істейді. Суперқыздырғыштың жеке құбырларының температурасының 15 - 20 ° C-қа жоғарылауы олардың қызмет ету мерзімін шамамен 2 есеге азайтуға әкеледі.

Газ өткізгіштердің үлкен көлденең қимасы бар жоғары қуатты бу қазандықтарында көлденең газ каналының ені мен биіктігі бойынша қыздырудың айтарлықтай біркелкі еместігі байқалады.

Түтіннің ені бойынша біркелкі емес қыздыру әсерін азайтуға тереңдіктің әр бөлімінен кейін будың жартылай ағындарын түтіннің қарама-қарсы жақтарына міндетті түрде ауыстыра отырып, қыздырғышты ені бойынша бөлу арқылы қол жеткізіледі. Бу беру арнайы құбырлармен немесе будың коллектор бойымен қозғалуына байланысты жүзеге асырылады. Соңғысы тиімдірек, өйткені коллекторларда әр жарты ағынның буы араласады, ал айналмалы құбырлар санына байланысты бу ағынының әлдеқайда аз бөлігі араласады.

2. 1Буды қоректік сумен жуу.

Буды жуу дегеніміз алдын-ала құрғатылған қазанның қаныққан буын қоректік судан өткізіп, қайта құрғатып, бу қыздырғышқа жіберу. Жуудың маңызы мынада: бумен кететін концентрленген қазан суының тамшылары қоректік сумен араласады, нәтижесінде бу өзімен бірге қоспалар концентрациясы өте аз ылғалды әкетеді.

Буда еріген заттарды шығарып тастау үшін буды жуудың маңызы зор. Олардың мөлшері тіпті буды өте терең түрде құрғатқанда да азаймайды. Еріген заттадың мөлшері бумен жанасқан судағы қоспалар концентрациясына ғана байланысты. Бұл қоспалардың судағы ерігіштігі өте жоғары қысымдағы будың ерігіштігімен салыстырғанда әлдеқайда жоғары болғандықтан, қоректік су арқылы қаныққан буды жібергенде, буда еріген заттар суда қалады да, ал жуылған бу сол жуатын судағы (қазан суындағы емес) қоспалар мөлшеріне сәйкес заттарды өзімен бірге ала кетеді.

Барабан типтес қазандарда буды жуу барботаж әдісі арқылы жүргізіледі. Барлық будың немесе оның бір бөлігінің ғана жуылуы мүмкін. Қазан арқылы шығарылатын барлық буды жуғанда, жуғыш қондырғыны барабанның бу кеңістігінде орналастырады және де жуу үшін қазанның қоректік суын пайдаланады. Шығаратын циклондары бар тұзды бөліктерде генерацияланған будың жартысы ғана жуылса, онда қазанның таза бөлігіндегі су пайдаланылады, бұл жағдайда циклондардан бу таза бөліктегі судың деңгейіне қарай бағытталады. Барлық жағдайларда буды жуу әдісі тұрақты, өзгермейді - бу су арқылы барботаждалады. Тек барботаждың конструктивтік өрнектелуі әр түрлі болуы мүмкін.

2. 1 - суретте қазан барабанында 15, 2 МПа қысымы бар қуатты бір барабанды қазандардың ішкі барабандық қондырғыларының орналасуы көрсетілген. Бу жуғыш қондырғылар барабан 1 ішінде орналасқан. Бу - сулы қоспа жеткізгіш құбырлар 2 арқылы ішкі барабанды циклондарға 3 арнаулы қорабтар 4 көмегімен әкелінеді. Циклондарда сепарацияланған бірінші сатысы орындалады. Циклоннан шыққан бу бу жуғыш қондырғының тесіктерінен өтіп, жуушы судың қабаттарында барботаждалады да буды шығарып алып кетуші 5 құбырларға барады. Жуғыш қондырғы дегеніміз - ол барабанның көлденең қимасын керме бойынша толық қамтитын жалпақ, кереге көз 6 темірден жасалынған қалқан. Қоректік су (50% шамасында) арнаулы таратқыш құбыр 7 арқылы осы тесік қалқанға әкелінеді. Қоректік судың қалған мөлшері таратқыш құбырлар 9 көмегімен төмен түсіргіш құбырға 8 жіберіледі. Төмен түсіргіш құбырлар барабанның жалпы кеңістігінен қорғағыш қорабтар 10 арқылы бөлінеді. Тесік қалқаннан суды құйып алу екі жақтан бірдей арнаулы нығыздаушы гидрожапқыштар 11 мен төгетін құбырлар 12 арқылы жүргізіледі. Барботаждаушы кереге кез қалқанның тесіктерінің өлшемі мен тесіктерден өтетін бу жылдамдығын, табақ бетінде буды жуатын суды 40 - 50 мм қалыңдықта ұстап тұра алатындай етіп алу қажет. Тесік қалқанды жуатын суға пайдаланғанда “өткізбейтін” құламайтын болып табылады, яғни қалқан тесіктерінен су өтпейді. Жуғыш буды құрғату жуғыш қалқанның үстінде, бу кеңістігінде жүргізіледі. Буды шығарып алып кетуші құбырлардың 5 алдында әрқашанда тесігі бар бу қабылдағыш төбе 13 орнатылады, ал кейде оның алдынан терезе жапқыштар (жлюздер) 14 орнатылады.

2. 1 сурет.

2. 2 Сатылы булану.

Әр келесі булану сатысында қазандық суының тұздылығы жоғарылайды; қазандықты үздіксіз үрлеу соңғы кезеңде жүзеге асырылады. Әдетте екі немесе үш сатылы буландыру қолданылады, ал тұз бөліктері кейде қашықтағы циклон түрінде орындалады. Кезеңдік буландыру қондырғыларымен жабдықталған қазандықтардың ұзақ уақыт жұмыс істеуі бу сапасының едәуір жоғарылауын көрсетті.

Қазандық суының жылу шығынын үздіксіз үрлеумен азайтудың және таза бу алудың тиімді әдістерінің бірі - сатылы булану.

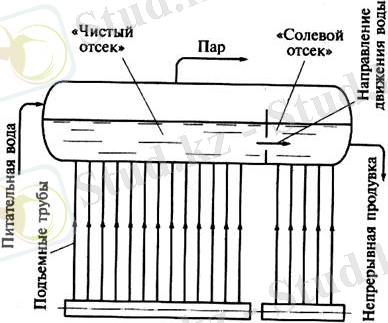

1-сурет. Сатылы булану.

Ол қазандық барабанының су көлемінде қазандық суындағы әр түрлі тұз мөлшері бар аймақтардың құрылуынан тұрады. Бұған қазандық барабанының су көлемін оның қыздыру беттерімен бөлек бөліктерге бөлу арқылы қол жеткізіледі. Үздіксіз үрлеу тұздылығы жоғары бөлімнен жүзеге асырылады, ал бу ең төменгі деңгейден алынады. Жоғарғы барабан саңылауы бар қалқанмен (толып кететін құбыр) екі бөлікке бөлінеді - таза және тұзды ерітінді. Қоректенетін су таза бөлімге түседі, ал тұзды бөлік таза бөліктен асып кететін құбыр арқылы беріледі. Таза бөлімде шамамен 80% бу, тұз бөлімінде 20% түзіледі. Демек, қазандық суының 20% -ы таза судан тұзды бөлікке түседі, бұл таза бөлікке арналған су. Сондықтан таза бөлімді тазарту жылу жоғалтусыз жүреді, ондағы қазандық суының аз тұздылығын қамтамасыз етеді.

Елеулі кемшілік - бұл суды «баяу» циркуляциямен таза бөлікке кері ағызу мүмкіндігі. Бұл кемшілікті жою үшін тұз бөліктері (DKVR-20) болып табылатын сыртқы циклондармен біртіндеп булану қолданылады. Қашықтағы циклондарды бөлу көлемі ретінде қолданған кезде бөлімдердегі деңгейлердің айырмашылығын судың кері ағынын болдырмайтындай етіп таңдауға болады. Сондықтан қашықтағы циклондармен схемалар, әсіресе тұз бөлігінің сыйымдылығы шамалы болған жөн.

Қоректендіретін су барабанға кіреді, ол таза бөлік ретінде қызмет етеді. Барабаннан үрленген су циклондарға түседі, ол үшін бұл су қоректік болып табылады. Циклонның жеке циркуляциялық схемасы бар және буды қазандық барабанына жеткізеді. Бу таза бөліктің бөлгіш құрылғысы арқылы өтеді және қосымша тазартылады. Үздіксіз үрлеу циклоннан, егер ол болса, жүзеге асырылады. Кезеңді булану кезінде үрлеудің шығыны азаяды және будың сапасы жақсарады.

Кезеңдік буланудың тиімділігі булану сатыларының көбеюімен жоғарылайды, бірақ сатылардың көбеюімен бұл өседі. Ең кең таралғаны екі және үш сатылы схемалар. Бұл жағдайда буланудың екінші сатысы не барабан ішінде, не оның сыртында - қашықтағы циклондарда ұйымдастырылуы мүмкін. Үш сатылы схемада, әдетте, бірінші және екінші кезеңдер барабанда, ал үшіншісі қашықтағы циклонда орындалады.

Сатылы булану берілген судың сапасы мен берілген үрлеу мәні үшін будың тазалығын жақсартады. Сондай-ақ, бұл суды анағұрлым төмен сапалы сумен қанағаттандыратын будың тазалығын алуға мүмкіндік береді, бұл суды тазарту шығындарын жеңілдетеді және азайтады. Кезеңді булану сонымен қатар бу сапасының айтарлықтай төмендемей үрленуінің төмендеуіне байланысты бу турбиналық қондырғының тиімділігін арттыруға мүмкіндік береді.

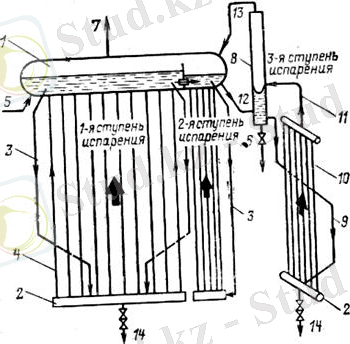

2-сурет. Сыртқы үшінші сатысы бар буланудың үш сатылы схемасы:

1 - қазандық барабаны; 2 - төменгі коллектор; 3 - төменгі құбыр; 4 - көтергіш құбыр; 5 - қоректендіретін сумен жабдықтау; 6 - айналым шеңберінен судың бір бөлігін алу (үрлеу) ; 7 - қаныққан будың шығуы; 8 - қашықтағы циклон; 9, 10 - тұз бөлімі үшін тізбектің бу шығаратын құбырлары және құбырлары; 11 - бу-су қоспасын циклонға шығару; 12, 13 - суды және буды айналып өтетін құбырлар; 14 - мерзімді үрлеу.

2. 3Аса қызған бу температурасын реттеу әдістері.

Бумен сәулеленетін және жартылай радиациялық қыздырғыштар қарқынды түрде қыздырылатындықтан, олардың құбырларының температурасы будың температурасынан 70 - 100 ° С асады. Құбырды салқындатудың сенімділігіне бұл жағдайда салыстырмалы түрде жоғары бу жылдамдығын қолдану арқылы қол жеткізіледі. Оның мәні қысым мен температурамен анықталатын бу ағынының тығыздығына байланысты. Металлға бірдей салқындату әсеріне жету үшін жоғары қысым (жоғары тығыздық) бу жылдамдығы төмен болуы мүмкін.
