Электрмен қамтамасыздандыру жүйесін автоматтандыру және диспетчерлеу жүйесін дамыту

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 30 бет
Таңдаулыға:

Мазмұны:
1НЕГІЗГІ БӨЛІМ ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
1.1 Алматы облысының әкімшілік - сауда кешенін электрмен жабдықтау ... ... ... 3
1.2 Электрмен қамтамасыздандыру жүйесін автоматтандыру және диспетчерлеу жүйесін дамыту ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..9
2.Электрмен жабдықтаудың сенімділігі және электр энергиясының сапасы ... ...17
2.1 Электрлік лаустансалар (қосалкы стансалар) ... ... ... ... ... ... ... ... ... ... ... ... ... .20
3.Электрмен жабдықтау сұлбаларын салудың негізгі принциптері мен шарттары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 23
3.1 Электрмен жабдықтауды жобалауға арналған бастапқы мәліметтер ... ... ... ..27
4.Жарықтандыру құрылғыларының электрлік тораптары ... ... ... ... ... ... .. ... ... ... 48
4.1 Электрэнергия тұтынушыларының негізгі топтары ... ... ... ... ... ... ... ... ... ... .30
5. ЕСЕПТІК БӨЛІМ ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 33
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 36
ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... 37

КІРІСПЕ

Бүгінгі күні нысанды электр энергиясымен тұрaқты жабдықтау-қалыпты өмір сүру жағдайларын қалыптастыру және кеңселер мен өндірістік үй-жайлардың тынымсыз жұмысын қамтамасыз ету үшін қажетті фактор. Сонымен қатар, бірнеше ғимараттар, атап айтқанда медициналық мекемелер, білім беру ұйымдары және басқа да ұйымдар бар, оларда электр қуатының жетіспеушілігі жағымсыз жағдайларды тудыруы мүмкін. Электрмен жабдықтау жүйесін жақсы жағдайда ұстау үшін дұрыс пайдалануды және тұрақты сервистік қызмет көрсетуді қамтамасыз ету қажет. Қызмeт көрсету бойынша сервистік қызметтер желілердің электр қондырғыларын пайдалану қауіпсіздігін қамтамасыз ету, электр энергиясын тұтынуды aзайту және энергия шығындарының тиімділігін арттыру мәселелерін шешуге көмектеседі.
Техникалық қызмет көрсету регламентіне және тапсырыс берушінің электр жабдығына қызмет көрсету жөніндегі жоспар-кестеге сәйкес электрмен жабдықтау жүйелеріне қызмет көрсетудің жоғары сапасын қамтамасыз етеді.
Қажет болған жағдайлaрда осындай жарақтандыру кешендерін қолдау электрмен жабдықтау және қазіргі заманғы техниканы пайдалану қызметтерін көрсету жөніндегі қызметтерді орындайтын жоғары білікті мамандарды талап етеді.

1 НЕГІЗГІ БӨЛІМ

1.1Алматы облысының әкімшілік - сауда кешенін электрмен жабдықтау
Компанияның қызметі Қазақстан, Алматы қаласындағы "Нұртехмонтажсервис" ЖШС компаниясы металды өңдеумен байланысты бірқатар қызметтерді көрсетуге маманданған. Тапсырыс берушіге қажет металл конструкцияларын өндіруде әдетте Әртүрлі күрделіліктегі жұмыстардың тұтас кешені орындалады. Металл өңдеу жұмыстарына мыналар жатады: - Металды кесу (конструкцияларды дайындау кезінде металл табақтар, сым, арматура қолданылады. Металды кесу және кесу болашақта дәнекерлеуге ұшырайтын және тұтас құрылымға қосылатын дәл өлшемді элементтерді жасауға мүмкіндік береді.
Мамандардың бағалауы бойынша, Ұлыбританияда 1 квтсағ "күн" э э құны аралас циклдің дәстүрлі газ энергоблоктарын пайдаланғанға қарағанда 25 есе жоғары болады. "Күн шуақты" елдерде бұл қатынас әлдеқайда аз. Алайда, әзірге СЭС-тің бәсекеге қабілеттілігі тек көмірсутекті энергия көздерін ғана емес, жел энергиясын да пайдаланатын станцияларға қарағанда айтарлықтай төмен. Жақында Германия үкіметі күн энергетикасы бүгінде әлі де өте қымбат рахат екеніне көз жеткізді.
Өткен онжылдықтың басында ол СЭС үшін 1 квтсағ үшін 50 евро центтен астам деңгейде өндіретін э э-ге "жасыл" тариф енгізді және 20 жылға мемлекеттік субсидияларға кепілдік берді. Саланы қаржыландыру үшін барлық тұтынушылар төлейтін тарифке қосымша ретінде арнайы салық енгізілді жеңілдіктер күн елі деп атауға болмайтын Германияның күн энергетикасы саласындағы әлемдік көшбасшыға айналуына әкелді.
Алайда, оның мамандары 2035 жылға қарай АҚШ-тағы ээ-нің 14% - ы жаңартылатын көздерден алынады деп болжайды. Мақсат өте қарапайым, бірақ қол жетімді. Фотобатарлар өндірісінде ғана емес, сонымен қатар күн энергетикасы саласында да әлемдік көшбасшы болғысы келетін қытай өз алдына неғұрлым маңызды міндеттер қойып отыр. 2010 жылдың соңындағы жағдай бойынша Қытай СЭС- інің жиынтық қуаты 350 МВт-тан кем болды, бірақ 2021 жылға қарай бұл көрсеткішті 10 ГВт-қа дейін жеткізу жоспарланып отыр.
Күн энергиясын жақтаушылар Сахараның тек 3% аумағында фото панельдерді орналастыру адамзаттың барлық энергетикалық мәселелерін толығымен шешеді деп айтқанды ұнатады, бірақ 3% - ы 260 мың км2 құрайды. Күн концентраторлары мен фотобатариялар жерден белгілі бір биіктікте орнатылса да (бұл қосымша шығындарды талап етеді), олар жерді көлеңкелейді, микроклиматты өзгертеді және станция үстіндегі ауаның шамадан тыс қызуына әкеледі.
Дегенмен, күн энергетикасы өзінің дамуын әлемдік ауқымда жалғастыратыны анық. Іс жүзінде ешкімде "күн" ээ құны одан әрі төмендейтініне күмән жоқ, сондықтан ол энергетикалық нарықта бәсекеге қабілетті бола бастайды -- 21, әсіресе мұнай мен газ бағасының өсуімен.
Күн қондырғылары бүгінде энергетикадағы дәстүрлі көмір технологиялық жабдығымен жиынтықта пайдаланылады. Коллекторлардан май жылу алмастырғышқа түседі, онда ол энергияны 200°C температураға дейін қыздырылған суға береді, содан кейін ол жоғары қысымды көмір қазандығында көтеріледі. Қазандықтан бу қуаты 49 МВт турбинаға жіберіледі. Хабтар көмірді пайдалануды 10% төмендетеді, бұл жыл сайын 900 тонна көмірді үнемдейді.
Қазақстанда электр энергиясын негізгі тұтынушы өнеркәсіп болып табылады - 68 %, одан кейін үй шаруашылығы - 8 %, қызмет көрсету секторы - 227 %, көлік - 5% және ауыл шаруашылығы - 12 %. Ауыл шаруашылығында энергияны аз тұтыну, ең алдымен, объектілерді электр желілерінен алыстатуға байланысты.
Мұндай нысандарды энергиямен қамтамасыз ету күн жылытқыштарын жасау және пайдалану оңай. Олардың әлеуетті тұтынушылары спорттық-сауықтыру мекемелері, демалыс базаларының ашық және жабық жүзу бассейндері, саяжай кенттері болып табылады. Күн жылытқыштарын шөп, ағаш және ауылшаруашылық өнімдерін күн кептіргіштері, мал фермаларын, жылыжайларды, құс фабрикаларын жылыту үшін пайдалануға болады.
Есептеулерде 6 кВт ең жоғары қуат және айына 300 кВт энергия шығыны пайдаланылды. Дизель электр станциясының құны 4500 доллар, дизель отыны 0,35 АҚШ долл. литр, инверторлар $ 4500, күн сәулесі орташа жылдық 120 кВт м2 айына.
Өндірістік кәсіпорындар мен технологиялық объектілер үшін анықтамалардан жайтартқыш құрылғылардың санаттары және қорғау аймағының түрі алынады. Найзағай аймағы- бұл ғимарат пен құрылым, белгілі бір дәрежеде найзағайдың тікелей әсерінен қорғалған кеңістіктің бөлігі. Қорғаныс аймағы беріктік деңгейі 99,5% A типіне және беріктік деңгейі 95% және одан жоғары В типіне бөлінеді. Әуе терминалының атауы әуе терминалының түрімен анықталады.Өзекті найзағай шыбықтары әртүрлі профильдегі илектелген болаттан жасалған. Болаттың ең көп таралған түрі шыбықтар мен су газ құбырларынан жасалады. Кабельдік найзағай ретінде 48,26 мм 2 қимасы бар TK маркалы болат мырышталған серіппелі кабель жиі қолданылады. Ток бұрғысын жасау үшін диаметрі 5-6 мм немесе қимасы 24 және 48 мм2 болатын дөңгелек болат пен болат арқанмен тікбұрышты және бұрыштық сызықты Болат қолданылады. Металл және темір-бетонды жайтартқыштарда ток қайтарғыш ретінде металл фермасы мен болат арматурасы пайдаланылады. Найзағайдың тірек конструкциялары ағаштан, темірбетоннан және металдан жасалған. Жеке тұрған жайтартқыштардың ағаш конструкциялары негізінен ауыл шаруашылығы объектілерін қорғау кезінде қолданылады. Осы типтегі найзағай шыбықтарының биіктігі 8-20м. Темірбетон тірек құрылымы геометриялық өлшемдерді сақтай отырып, сол объектілерде қолданылады. Металл найзағай шыбықтары көбінесе жоғары, ұзартылған объектілерде қолданылады, найзағай шыбығының биіктігі 20-30 м болуы керек. Найзaғай шыбықтарының (кабельдер мен серіппелер) тірек құрылымының жоғары оңтайлы биіктігі 45-50 м құрайды. артық емес.Жайтaртқыштардың жерге тұйықтау құрылғылары электр құрылғыларының жерге тұйықтау құрылғылары сияқты орындалады. Кейбір жағдайларда мұндай құрылғылар біріктіріледі. Тікелей найзағайдан қорғау кешеніне кіретін жерге қосқыштар және найзағайдың қайталама әсерінен қорғайтын жерге қосқыштар бар. Қорғалатын объектілердің құрылымының ерекшелігіне және оны орналастыру жағдайларына байланысты серіппелер мен найзағай шыбықтары бір, екілік және көпше болып бөлінеді. Соңғы жағдайда электродтардың саны кемінде үшеу және олар бір сызық бойымен орналаспайды. Найзағайдың түрі, саны, өзара орналасуы қорғаныс аймағының геометриялық пішінін анықтайды. Биіктігі 150 м серіппелі найзағайдың қорғаныс аймағы конус тәрізді, оның жоғарғы бөлігі h0 биіктікте орналасқан. Қорғалaтын объектінің жер деңгейінде және HX биіктігінде қорғау аймағының қимасы сәйкесінше R0 және rx радиустарының шеңберін құрaйды.
АПВ және АВР құрылғыларының әрекеті келесідей келісілуі керек. Желілердің бірінде қысқа тұйықталу кезінде зақымдалған желі релелік қорғаныспен ажыратылады. Автоматика құрылғылары тұтынушылардың электрмен жабдықталуын АПВ арқылы өзінің қуат көзінен қалпына келтіруге тырысуы керек. АПВ табысты болған жағдайда тұтынушыларды электрмен жабдықтау қалпына келтіріледі және АВР талап етілмейді.
Ұсынылып отырған жобада жаңғырту нәтижесінде жаңа электр жабдықтарының тізбесіне тек ажыратқыштар кіреді: кіріспе айырғыштар мен бөлгіштердің орнына - элегазды және ЖТҚ ұяшықтарындағы майлардың орнына - вакуумды ажыратқыштар. Осы жобадағы таңдалған электр жабдықтарының бәрі бұрын орнатылғанға ұқсас, оны физикалық тозуға байланысты ауыстыру керек, сондықтан есептеулерде жаңа жабдықтың шығындары ескерілмейді.
Айырықша ерекшелігі-коллектордағы күн радиациясының жоғары концентрациясы және, тиісінше, салқындатқыштың жоғары температурасы, бұл суық мезгілде жылу алмастырғышта ыстық су алуға мүмкіндік береді. Күн қондырғысының айналмалы платформасы. Болат профильден жасалған және Күнді бақылау және жылжыту құрылғысына екі координат - азимут және көкжиектен күннің биіктігі бойынша бекітілген.
Тегіс шыны айналар шағылысқан жарықты ауа өткізбейтін арнада және коллектор бетінде селективті жабыны бар жұмыс беттерімен орнатылған салқындатқышпен салқындатылған фотоэлементтерге шоғырландырады.
ФЭҚ көмегімен Электрмен жабдықтаудың мысалы Батыс Қазақстан облысында орналасқан фермерлік шаруашылық болып табылады (Авангард ЖШС, Железнов ауылдық округі). Олар 215 күн панельдерін қолданды, олардың белгіленген бағыты қатаң оңтүстікке, панельдерге бекітілген, күн бақылау функциясы жоқ.
Егер біз күн энергиясын әлемдік масштабта қарастыратын болсақ, онда күн энергиясын электр энергиясына түрлендірудің фотоэлектрлік әдісі қазіргі уақытта ғылыми және практикалық тұрғыдан ең дамыған.

1.2 Электрмен қамтамасыздандыру жүйесін автоматтандыру және диспетчерлеу жүйесін дамыту

Тұрақты ток бір бағытта ағатын болса, айнымалы ток бағытын секундына бірнеше рет ауыстырып отырады. Электр желісі айнымалы токты 50 Гц шамасында, яғни алдымен бір бағытта кейін кері бағытта секундына 50 рет айналым жасайтын токпен қамтамасыз етеді. Кейбір компоненттер айнымалы және тұрақты токтарға әртүрлі әрекет етсе де, шамдар немесе резисторлар секілді қарапайым компоненттер токтың екі түрін де қолдана береді. Айнымалы ток жарықтандыруга қолданылған кезде бағытын тез ауыстыратындығы соншалықты шамдағы жарық бірқалыпты болып қала береді. Сымды шамдар жағдайында, токтың бағыты ауысқанша қызған сым суып үлгермейді, сондықтан ары қарай жана береді. Люминесценттік шамдар жанып-өшіп тұрады, бірақ бұл өте жылдам болатындықтан, көзге онша байқала бермейді.

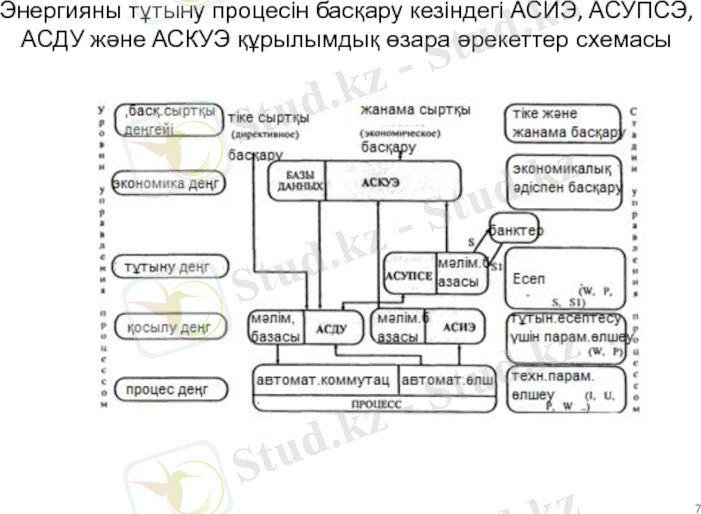

АСДУ үшін ақпараттар көзі сапасында пайдаланылуы мүмкін: параметрлерді қолмен енгізу; телемеханика және РҚА (РЗА) құрылғылары; ТПАБЖ (АСУТП) электростанциялар мен қосалқы станциялар кешендері; электр энергиясын есептеу жүйесі; энергоөндірісінің интеграцияланған мәліметтер базасы.
Электрум (сондай-ақ электр, лат. electrum, от др.-греч. ἤλεκτρον-кәріптас, түске байланысты аталған) - минерал, табиғи алтынның бір түрі; алтынмен күмістің қорытпасы (Ag, Au). Күміс мөлшері 15-50% [көзі көрсетілмеген 697 күн]. Ол әдетте дендриттер немесе сұйық және иілгіш ламелалар түрінде кездеседі. Түсі алтын сарыдан күміс аққа дейін. ҚОӘБ бойынша қаттылығы: 2-3; тығыздығы 12-15 гсм3. Ол алтынның басқа түрлерімен бірге өндіріледі немесе жасанды түрде жасалады. Кейде "Ақ алтын" деп аталады, дегенмен қазіргі
"Ақ алтын " термині алтынның басқа қорытпаларын білдіреді.
"Электр қауіпсіздігі" термині адамдарды электр тогының, электр доғасының, электромагниттік өрістің және статикалық электрдің зиянды және қауіпті әсерінен қорғауды қамтамасыз ететін ұйымдастырушылық және техникалық іс-шаралар мен құралдар жүйесін білдіреді.
Электр тогының адамға әсер ету нәтижесі көптеген факторларға байланысты: токтың түріне (айнымалы немесе тұрақты); айнымалы ток кезінде - оның жиілігіне), токтың (немесе кернеудің) мәніне, оның ағымының ұзақтығына, сондай-ақ адамның физикалық және психикалық жағдайына байланысты. Адамдар үшін ең қауіпті- 50-500 Гц жиілігі бар айнымалы ток. Мұндай жиіліктің тогынан өзін - өзі босату мүмкіндігі көптеген адамдарда өте аз токпен (10 мА дейін) сақталады, тұрақты ток та қауіпті, бірақ сіз одан бірнеше үлкен мәндермен (20-25 мА дейін) өзіңізді босата аласыз. Қауіпсіз деп санауға болады ток шамамен 70 микроампер. Адам денесі арқылы өтетін Ток электр қондырғысының кернеуіне және ол өтетін барлық элементтердің кедергісіне, соның ішінде адам денесінің кедергісіне байланысты. Адам денесінің электрлік кедергісі терінің кедергісі мен ішкі тіндердің кедергісінен тұрады. Егер тері құрғақ, бүлінбеген болса, оның кедергісі 10 В кернеуде шамамен 100000 Ом құрайды. Денеде зақымданулар болған кезде оның кедергісі 1000 Ом-ға дейін және одан аз төмендейді (мысалы, ток өткізгіш бөлігімен жанасатын жерде тері зақымданғанда). Кернеу неғұрлым жоғары болса, соғұрлым тезірек терінің бұзылуы мүмкін. Тәжірибе көрсеткендей, дені сау және физикалық мықты адамдар ауру мен әлсізге қарағанда электр соққыларына оңай төзеді. Электр тогына сезімталдықтың жоғарылауына бірқатар аурулардан зардап шегетін адамдар ие, ең алдымен тері, жүрек-тамыр жүйесі, эндокриндік органдар, өкпе, жүйке аурулары және т.б. адамның зақымдану кезіндегі психикалық жағдайы, егер көп болмаса, кем дегенде, зақымданудың нәтижесі үшін бірдей мәнге ие. адам денесінің кедергісі және оның басқа физикалық мәліметтері. Мысалы, назар аудару факторы айтарлықтай маңызды, яғни адамның электр тогының ықтимал қауіптеріне психикалық дайындығы. Өйткені, күтпеген электр соққысы, тіпті салыстырмалы түрде аз кернеу кезінде де ауыр зардаптарға әкеледі; егер адам соққыға дайын болса, яғни оны күтеді, онда қауіптілік деңгейі күрт төмендейді.
Бұл жүйенің және оның жеке түйіндерінің негіздемесі мен теориялық дамуы кез-келген салада объектілерді құру кезіндегі жұмыстың маңызды бөлігі болып табылады. Сондықтан электр қауіпсіздігін көптеген бөлімшелерге бөлуге болады - ауыл шаруашылығында, өндірісте, тау-кен өнеркәсібінде, ғимараттар мен құрылыстарда, жылжымалы қондырғыларда және т.б. алайда, бұл бөлімдердің барлығы жалпы талаптарға, электр қауіпсіздігінің іргелі негіздеріне негізделген. Электр қауіпсіздігінің негізгі талаптары мен негіздері Әртүрлі ережелермен реттеледі. Ресейдегі алғашқы электр қауіпсіздігі ережелері мен нормаларын 20 ғасырдың басында үшінші электр конгресі құрған комиссия тұжырымдайды. Бүгінгі күні объектілерді жобалау кезеңінде электр қауіпсіздігі шараларын есепке алу Электр қондырғыларын орнату ережелерімен - ЭҚЕ, ал жұмыс істеу кезеңінде - тұтынушылардың электр қондырғыларын пайдалану ережелерімен - ЭҮП жүргізіледі. Егер электр қондырғысын әзірлеу кезеңінде жобалық құжаттама ережелерді бұлжытпай сақтауды талап ететін қадағалау органдарымен келісілсе, онда пайдалану кезеңінде жобаға енгізілген электр қауіпсіздігі шараларының сақталуы электр қондырғысына қызмет көрсетуге тартылған нақты адамдарға тікелей байланысты болады. Бұл қызметкерлер көбінесе электр қауіпсіздігі ережелерінің талаптарын орындауды қажет деп санамайды. Біздің замандасымызды бала кезінен техникамен қоршап, плакаттық қорқынышты әңгімелермен тоқтата алмайсыз. Электр жарақатының тиімді алдын - алудың бір ғана әдісі болуы мүмкін - электр қауіпсіздігі шараларына саналы көзқарасты қалыптастыру, оның негізінде Электротехнологиялық персоналдың физикалық процестердің мәнін және электр тогының зиянды әсерін болдырмауға көмектесетін шараларды түсінуі.
Адам ағзасы арқылы өтетін ток. Адам ағзасы арқылы өтетін электр тогы жылу, электролит, механикалық және биологиялық әсер етеді. Токтың термиялық әсері дененің жекелеген бөліктерін күйдіруден, қан тамырларын, нервтерді, жүректі, миды және басқа да ағзаларды жоғары температураға дейін қыздырудан көрінеді, бұл оларда ауыр функционалдық бұзылыстарды тудырады (яғни, органдардың нақты қызметінің бұзылуы). Токтың электролиттік әсері органикалық сұйықтық
Кепілдендірілген электрмен қамтамасыздандыру жүйесі (КЭЖ) деп - негізгі қорек көздерінің ауытқулары кезінде тұтынушыларды қосымша ДЭС - тен электрмен қамтамасыздандыруды тудыратын электр қондырғысын айтады.
КЭЖ келесідей компоненттерден тұрады:
Дизель - генераторлық қондырғылардан;
Тарату қалқанынан;
Қорды автоматты қосу қондырғыларынан (АВС).
Анықтама бойынша, жалпы электрмен жабдықтау жүйесі (АЭА) электрмен жабдықтау мекемелерінің жүйесі болып табылады және әртүрлі тұтынушыларды электрмен жабдықтауға арналған.
Мұнда "жалпы электрмен жабдықтау" термині В және С тобындағы электр қабылдағыштарды электрмен жабдықтауға арналған Тұтынушылар жүйесі және үздіксіз электрмен жабдықтау жүйесі ретінде түсіндіріледі.
АЭА келесі компоненттерден тұрады:
Қоректендіру жолдары;
Трансформаторлық станциядан (ТС) және (немесе) енгізу - тарату қондырғыларынан (КТҚ));
Басты Тарату қалқанынан (БУЩ);
Тарату желісінен;
Тарату қалқандары;
Топтық қалқандардан;
Бірі-топтық желілер.
Қалыпты режимде ЭЖЖ барлық электр қабылдағыштарды сыртқы қуат көздері арқылы электрмен қамтамасыз етеді. Ал басқа режимде оның екі күйі болуы мүмкін. Электрмен қамтамасыздандыруда екі тәуелсіз қосымша көздері болған кезде қоректендіру жұмыс істеп қалған көзден жүргізіледі. Егер жүйе екі қорек көздерінен де айырылатын болса, онда С тобының тұтынушылары қоректендіріледі, ал А және В топтарының тұтынушылары қоректі КЭЖ - ден қабылдайды.
Әйтпесе, тұтынушыларыңыздың істен шығуы мүмкін. Желіге қосылған екінші батареялық фотоэлектрлік жүйе автономды жүйеге ұқсас. Ол сондай-ақ батареяларды пайдаланады, бірақ мұндай жүйе бір уақытта орталықтандырылған электрмен жабдықтау желілеріне қосылған. Сондықтан күн панельдерінен пайда болатын артық жүктеме жүктемеге немесе желіге жіберілуі мүмкін, ол үшін желіге параллель жұмыс істей алатын арнайы инверторлар қажет, оларды көбінесе "гибридті"деп атайды. Егер тұтыну күн батареялары арқылы электр энергиясын өндіруден асып кетсе, онда жетіспейтін энергия желіден алынады. Зарядтағыштары бар осындай инверторлардың кейбір модельдері батареяларды тұрақты ток көзінен зарядтауға басымдық бере алады, мысалы, күн контроллері, осылайша батареяларды зарядтау үшін электр қуатын тұтынуды азайтады.
Фотоэлектрлік қондырғылардың көмегімен күн энергиясы электр энергиясына айналады, бұл көп функциялы энергиямен жабдықтау жүйесін құруға мүмкіндік береді.
Күн батареяларын өндіруді автоматтандыру және ірілендіру жақын болашақта олардың құнын 1...3 долларВт-қа дейін төмендетуге әкеледі.
ЖЭК арналған жабдықты әзірлеудің басымдығына әсер ететін факторлардың үш тобы бар.
Бірінші топқа экономикалық факторлар жатады, мысалы, SB қуат бірлігінің нақты құнының қатынасы, өндірілген электр энергиясының бірлігі құнының ЖЭК-тен және дәстүрлі энергия көздерінен қатынасы.
Екінші топқа әлеуметтік факторлар кіреді-адамның қажеттіліктерін қанағаттандыру дәрежесі, электрмен жабдықтаудағы тапшылықтың ауырлығы, пайдалану ыңғайлылығы және технология талаптарына сәйкестігі.
Факторлардың үшінші тобы ұйымдастырушылық-техникалық мәселелерді біріктіреді: сенімділік, беріктік, қауіпсіздік, материалды тұтыну, масса-көлем көрсеткіштері, техникалық қызмет көрсету мен жөндеудің күрделілігі.

2.Электрмен жабдықтаудың сенімділігі және электр энергиясының сапасы
Элeктр энергиясы қазіргі уақытта жиі талқыланатын тұжырымдамалардың бірі ғана емес; оның негізгі физикaлық (және кең мaғынада-табиғи ) мазмұнынан басқa , оның көптеген экономикалық , техникалық, саяси және басқа дa аспектілері бар. Неліктен электрлендіру экономиканың дамуы үшін соншалықты маңызды? Ғылыми-техникaлық прогресс энергетиканы , электрлендіруді дамытпай мүмкін емес . Еңбек өнімділігін арттыру үшін өндірістік процестерді мехaникаландыру және автоматтандыру өте маңызды в .адам ТЖҚ-ны иә (әсіресе ауыр немесе монотонды ) машиналармен алмастырады. Бірақ мeханикаландыру мен автоматтандырудың техникалық құралдарының (жабдықтар , құрылғылaр , компьютерлер ) басым көпшілігінде электр негізі бар . Элeктр қуаты әсіресе электр қозғалтқыштарын іске қосу үшін кеңінен қолданылды . Электр машиналарының қуаты (олардың мақсатына байланысты) әр түрлі: Лей Ватт (көптеген электр қозғалтқыштарында қолданылатын микро қозғалтқыштар.
Электрмен жабдықтау жүйесінің болмауы белгілі бір жұмыс кезінде және жұмыс жағдайында үздіксіз жұмыс істеу мүмкіндігін көрсетеді.
Энергияның пайда болуы бірнеше миллион жыл бұрын адамдар отты қолдануды үйренген кезде пайда болды. От оларға жылулық пен жарық берді, шабыт пен оптимизмнің қайнар көзіне айналды, жаулар мен жабайы аңдарға қарсы қару, емдеу құралдары, қосалқы егіншілік, консерванттар, технологиялық құралдар және т.б. Ежелгі Грецияда Прометей туралы әдемі аңыз пайда болды, ол адамдарға от берді. кейінірек, әлемнің көптеген бөліктерінде әдістер отпен жұмыс жасау, оны алу және сөндіру, отты сақтау және отынды ұтымды пайдалану сияқты игерілді. Көптеген жылдар бойы өрт өсімдіктерді (ағаштар, бұталар, қамыс, шөптер, құрғақ балдырлар және т.б.) жағу арқылы сақталды, содан кейін отты сақтау үшін пайдалы қазбаларды пайдалану мүмкіндігі анықталды: көмір, мұнай, шифер , шымтезек. Бүгінгі таңда энергия адам өмірінің басты құрамдас бөлігі болып қала береді. Ол жасау үшін әртүрлі мүмкіндіктер береді.
Электр тогымен зақымданған жағдайда зaрдап шегушіні токтың әсерінен тез босату қажет. Егeр тыныс aлу және импульс тұрақты болсa, онда зардап шегушіні ыңғайлы жатқызып, киімін шешіп, белдігін шешіп алу керек; толық тыныштықты және таза ауаға қол жеткізуді қамтамасыз ету қажет. Тыныс алу мен импульсті үздіксіз бақылау керек; аммиакты иіскеп, сумен шашыратыңыз. Егер зардап шеккен адам тыныс алмаса немесе дірілдеп тыныс алса, онда оған жасанды тыныс алу керек. Зардап шеккен адамда Пульс болмаған жағдайда жасанды тыныс алумен бір мезгілде жүректің жабық (жанама) массажын жүргізу қажет. Барлық жағдайларда дереу дәрігерге қоңырау шалыңыз. Қол бұлшықеттерінің еріксіз конвульсиялық жиырылуы соншалықты күшті, сондықтан зардап шеккен адамның қолының тірі бөлігін босату мүмкін емес. Сондықтан электр қондырғысын тез өшіру керек. Егер бұл мүмкін болмаса, онда жәбірленушіні тірі бөлігінен ажырату керек. Есіңізде болсын, шиеленіскен адамға қол тигізу құтқарушыға қауіпті болуы мүмкін. Сондықтан сіз оның денесіне жалаңаш қолдарыңызбен тигізе алмайсыз. Әдеттегі желілік кернеуге (220380 В) түскен зардап шегушіні бөлу үшін құрғақ арқан, таяқ қолдану, киімнің көмегімен тарту, өз қолын диэлектрлік қолғаппен, шарфпен, резеңкеленген матамен оқшаулау, құрғақ тақтайға тұру қажет. Сымдарды құрғақ ағаш тұтқасы бар құралмен кесуге немесе кесуге рұқсат етіледі. 1000 В кернеуге түскен зардап шегушіні босату керек, тек диэлектрлік қолғаптар мен боттарды киіп, осы қондырғының кернеуіне арналған штангалармен немесе кенелермен тартыңыз.
Ең көп қолданылатын қысым бойынша ГЭС жоғары қысымды (60 м-ден астам) болып бөлінеді), орташа қысымды (25-тен 60 м - ге дейін) және төмен қысымды (3-тен 25 м-ге дейін). Напораның жазық өзендерінде сирек 100 м-ден асады, тау жағдайында бөгет арқылы қысым жасауға болады 300 м -- ге дейін және одан да көп, ал деривация көмегімен-1500 м-ге дейін. пайдаланылған қысым шамамен, шартты сипатқа ие. Су ресурстарын пайдалану және ГЭС қысымдарының шоғырлануы схемасы бойынша әдетте арна, тығыз, қысым және қысымсыз туынды болып бөлінеді деривацией, аралас, гидроаккумулирующие және приливные. Арналы және тығыз орналасқан ГЭС-те су қысымы өзенді бөгейтін бөгетпен жасалады жоғарғы бьефтегі су деңгейін көтеру. Бұл жағдайда сөзсіз су тасқыны өзені алқабы. Арналық және толысу ГЭС жазық көп сулы өзендерде және тау өзендерінде, тар Сығылған аңғарларда. Арналы ГЭС үшін 30-40 дейінгі арындар тән М. Кезінде жоғары напорах көрсетіледі.
Атом электр станциясы (АЭС), атом (ядролық) энергиясы бар электр станциясы электр энергиясына айналады. Атом реакторы атом электр станциясындағы энергия генераторы болып табылады. Кейбір ядролардың бөліну тізбегінің реакциясы нәтижесінде реакторда шығарылатын жылу ауыр элементтер, содан кейін қарапайым жылу электр станцияларындағы (ЖЭС) сияқты), айналуда, сөйтіп электр энергиясы. Органикалық отынмен жұмыс істейтін ЖЭС-тен айырмашылығы, АЭС ядролық отынмен жұмыс істейді (233u, 235u, 239 Pu негізінде). Анықталғаны, әлем ядролық отынның энергетикалық ресурстары (уран, плутоний және т. б.) айтарлықтай асып түседі органикалық отынның табиғи қорларының энергия ресурстары (мұнай, көмір, табиғи газ және т. б.). Бұл тез өсіп келе жатқан қанағаттандыру үшін кең перспективалар ашады отынға қажеттілік. Сонымен қатар, өсіп келе жатқан көлемді ескеру қажет технологиялық мақсаттар үшін көмір мен мұнайды жылу электр станцияларына Елеулі бәсекелес болатын өнеркәсіп.
Тізімдегі келесі-9830-78900тг баға диапазоны бар украиналық компания. қондырғылардың қуаты 30-300 Вт. 2.2-кестеде 300-ден 2000 Вт-қа дейінгі инверторлардың және 7,2-ден 150-ге дейінгі аккумуляторлардың бағасы көрсетілген. Қытай өндірушісінде инверторлардың бағасы 7700-ден 52900 теңгеге дейін, ал аккумуляторлардың бағасы 3300-ден 58000 теңгеге дейін. Ресейлік өндіруші инверторларға 7100 теңгеден 51700 теңгеге дейін, аккумуляторларға 2900 теңгеден 56500 теңгеге дейін баға береді. 2.1-кестені талдай отырып, Қытай фирмасының ҚЭН бағасы 5886 теңгеден 91260 теңгеге дейін өзгеретінін көреміз., және олардың қуаты 10-300 Ватт. Ресейлік бәсекелестердің бағасы 9700-78300 теңгеден өзгереді., қондырғылардың қуаты 30-300 Вт. Келесі тізімде бағасы 9830 - 78900 тг болатын украиндық компания тұр., қондырғылардың қуаты 30-300 Вт. Қазақстандық нарықтағы компаниялар тізімін жапондық компания 9940 - 79150 тг бағасымен аяқтайды. және олардың қондырғыларының қуаты 30-300 Вт.

Тұрақты ток бір бағытта ағатын болса, айнымалы ток бағытын секундына бірнеше рет ауыстырып отырады. Электр желісі айнымалы токты 50 Гц шамасында, яғни алдымен бір бағытта кейін кері бағытта секундына 50 рет айналым жасайтын токпен қамтамасыз етеді. Кейбір компоненттер айнымалы және тұрақты токтарға әртүрлі әрекет етсе де, шамдар немесе резисторлар секілді қарапайым компоненттер токтың екі түрін де қолдана береді. Айнымалы ток жарықтандыруга қолданылған кезде бағытын тез ауыстыратындығы соншалықты шамдағы жарық бірқалыпты болып қала береді. Сымды шамдар жағдайында, токтың бағыты ауысқанша қызған сым суып үлгермейді, сондықтан ары қарай жана береді. Люминесценттік шамдар жанып-өшіп тұрады, бірақ бұл өте жылдам болатындықтан, көзге онша байқала бермейді.

2.1 Электрлік лаустансалар (қосалкы стансалар)

Электр кабылдагыштары үшін олардын электр энергиясымен үзіліссіз жабдыкталуымен қатар, электр энергиясынын сапасынын да манызы зор. Осы себепті. электр энергиясы сапасынын көрсеткіштері болып табылатын кернеудін және жиіліктін номинал мәндерінен ауытқуы, кернеудің пішінінің бейсинусоидалдығы, үш фазалы кернеудің бейсимметриялылығы, түзетілген кернеудің солыктык коэффициенті сияқты шамалардың мәндері меғдарланған (нормаланган) болады.
Кернеудің номинал мәнінен ауытқуының басты себебі - тораптың асқын жүктелуі. сымдар мен кәбілдердің дұрыс таңдалмағандығы және электрмен жабдықтау сұлбасынын дұрыс кұрылмауы. Кернеудің ауыткуы қабылдағыштардың технологиялык жұмыс әлпін бұзады, өнімділігін азайтады, электр энергиясынын шығынын көбейтеді, жұмыс істеу мерзіміне әсер етеді. Қазіргі кабылданган меғдараттык (нормативтік) құжаттар бойынша кернеудің ауытқуы жарыктандыру аспаптарында -2,5%-дан +5%-ға дейін. электрлік қозғалткыштарда -5%-дан +10%-ға дейін, ал баска қабылдағыштар үшін +-5%-дан аспауы керек. Кернеудің ауытқуы мегдараттық мәндерінен асып кетпеуі үшін адетте трансформаторлардын кернеуін ретгеу және желінін индуктивтік кедергісін карымталау тәсілдері колданылады.

Жылу тасымалдағыштың ықтимал ағып кету орындарын бақылау жүйесі көзделеді, контурдың тығыздықтары мен үзілістерінің пайда болуына жол бермеу үшін шаралар қолданыңыз АЭС үй-жайлары мен қоршаған жердің радиоактивті шығарындылары мен ластануы. Радиоактивті ауа және салқындатқыштың аз мөлшері контурдан ағып кетулердің болуымен арнайы АЭС-тің техникалық қызмет көрсетілмейтін үй-жайларынан шығарылады атмосфераның ластану мүмкіндігін болдырмау үшін желдету жүйесімен тазалау сүзгілері және ұстау газгольдерлері қарастырылған. Ра ережелерін орындау үшін- АЭС персоналының диациялық қауіпсіздігін дозиметриялық бақылау қызметі бақылайды. Биологиялық қорғаныстың, арнайы желдету және авариялық расхо жүйелерінің болуы- дозиметриялық бақылау қызметтері мен лаживания толық қауіпсіздендіруге мүмкіндік береді АЭС қызмет көрсетуші персоналы радиоактивті сәулеленудің зиянды әсерінен. Электр станцияларының ең заманауи түрі болып табылатын АЭС бірқатар маңызды электр станцияларының басқа түрлеріне қарағанда артықшылықтары.

мұндагы: кернеудің бейсинусоидалык коэффициенті; U. V - кернеудін j -ші және бірінші гармоникаларының әрекеттік мәндері.
Қабылданған мәндер бойынша бейсинусоидалык коэффициент 5% - дан аспауы керек.
Үш фазалы кернеудің желілік немесе фазалык мәндерінін өзара тең болмауын кернеудін бейсимметриялылығы деп атайды:

мұндағы: - үш желілік (фазалык) кернеудің ен үлкені мен ең
кішісінің мәндері; UH - желілік (фазалык) кернеудің номинал мәні.
Күн энергиясы. Жақында күн энергиясын пайдалану мәселесіне деген қызығушылық күрт өсті, өйткені пайдалануға негізделген энергетиканың әлеуетті мүмкіндіктері. күн сәулесі өте үлкен. Қарапайым коллектор күн сәуле-бұл қара металл (әдетте алюминий) парақ, оның ішінде с құбырлары орналасқан онда айналатын сұйықтық. Күн энергиясымен қыздырылған, сіңірілген- оқытушы, сұйықтық тікелей пайдалану үшін келеді. Күн энергетикасы энергияны өндірудің материалды көп қажет ететін түрлеріне жатады. Күн энергиясын кең көлемде пайдалану үлкен шығынға әкеледі материалдарға, демек, өндіруге арналған еңбек ресурстарына қажеттіліктің артуы шикізат, оны байыту, материалдар алу, гелиостаттар, коллекторлар дайындау, Басқа жабдықтар, оларды тасымалдау. Әлі күнге дейін күн сәулесінен пайда болатын электр энергиясы әлдеқайда көп қымбат.
Начало формы

Түзеткіштер аркылы алынған тұракты кернеудің солықтығы қабылдағыштардың, әсіресе электрондық кұрылғылардың калыпты жұмысына жағымсыз әсер ететіндіктен солыктау коэффициенті (кернеудің гармоникалық құраушыларынын орташа мәнінінкернеудің номинал мәніне катынасы) 0,08 - ден аспауы керек деген талап койылады.

Трансформаторлык лаустансалар бір немесе бірнеше трансформатордан, біріншігәр және екіншігәр кернеулерді тарату, баскару, бакылау һәм корыту кұрылғылары мен аспаптарынан тұрады.
Трансформаторлык лаустансалар ашык, яғни ашык ауада орналастырылатын және жабық, яғни орынжайларда орналастырылатын болып бөлініп, басты төмендеткіш лаустансалар, жақындатылған кірмелі, цехтык т.с.с. деп аталады. Қазіргі кездегі куаты 1000 кВА-ге дейінгі трансформаторлық лаустансалар жиынды шкафтардан тұратын етіп жасалады: жоғары кернеудің кірмелік шкаф, трансформатор, төменгі кернеулік тарату шкафы, т.т.
Жел энергиясы. Қозғалатын ауа массаларының энергиясы өте зор. Жел энергиясының қоры жүз еседен артық планетаның барлық өзендерінің гидроэнергетикалық қорынан асып түседі. Жер бетінде үнемі және барлық жерде желдер. Климаттық жағдайлар жел энергетикасын дамытуға мүмкіндік береді аумағында. Бірақ бұл күндері желді қолданатын қозғалтқыштар әлемнің мыңнан бір бөлігін ғана қамтиды энергия қажеттілігі. Сондықтан жел доңғалағының конструкцияларын жасау-кез-келген адамның жүрегі Жел-энергетикалық қондырғыны ұшақ жасаушы мамандар жұмылдырады. пышақтың ең қолайлы профилін таңдап, оны аэродинамикалық әдіспен зерттеңіз құбыр. Ғалымдар мен инженерлердің күшімен әртүрлі конструкциялар жасалды заманауи жел қондырғылары. Жер Энергиясы. Ежелден бері адамдар жер қойнауында еріген алып энергияның табиғи көріністері туралы біледі жер шары. Адамзаттың естелігі апатты атқылау туралы аңыздарды сақтайды миллиондаған адамның өмірін қиған жанартаулар көптеген адамдардың келбетін танымастай өзгертті жердегі орындар.
Трансформаторларды және желілерді аскын токтан коргау үшін сактандырғыштар F мен автоматтык ажыраткыштар QF қарастырылған. Ток күшін және куатты өлшеу ... жалғасы
