Зауыттың механикалық цехын электрмен жабдықтау

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 25 бет
Таңдаулыға:

Диплом жұмысы
Зауыттың механикалық цехын электрмен жабдықтау
ТОО ОралЖарыкЭнерго

Мазмұны:

Мазмұны

Кіріспе
3
1.Электрмен жабдықтау объектісінің сипаты.
4
2.Жобалық бөлімі
5-7
2.1 Жүктемелерді есептеу және трансформаторды таңдау
8-9
2.2 Электрмен жабдықтау тиімділігін арттыруға ұсынылатын іс-шаралар
10-20
2.3 Қауіпсіздік талаптары
21-22
3. Жобаның техникалық-экономикалық көрсеткіштері
23-29
Қорытынды
30
Пайдаланылған әдебиеттер

Кіріспе
Зауыттың механикалық цехын электрмен жабдықтау тақырыбындағы дипломдық жұмысымның негізгі мақсаты тиісті сападағы энергия болып табылады және энергия тұтынудың одан әрі өсуіне сәйкес келеді.Зауыттың механикалық цехтын электрлік жүктемелі есептелді, Содан кейін электрмен жабдықтау схемасы жасалды. Электр тізбегі үшін ажыратқыштар мен сымдар бөлімдері таңдалды және есептелді.Коммутациялық-қорғаныш аппараттарын тексеру нәтежесіндегі коммутациялық-қорғаныш аппараттарын дұрыс таңдау жасалғандығы анықталды. Өнеркәсіптік кәсіпорындарда электр энергиясын беру, тарату және тұтыну электр энергиясының сапасына сенімділікті үнемдеудің жоғары көрсеткіштерімен жүзеге асырылады. Электрмен жабдықтау желілерінде өткізгіш ретінде кабельдік желілер қолданылады электр жабдықтарын қосу сондықтан қуат көзін таңдау электр жабдықтарының сапасы мен ерекшеліктеріне байланысты анықталады.Сонымен қатар ,қосылған Чехтің әсері барлық электрмен жабдықтау жүйесінің технологиялық-экономикалық көрсеткіштеріне теріс әсер етпеуі керек. Өнеркәсіптік объектінің электрмен жабдықтау жүйесін жобалау кезінде электр энергиясының сапасын таңдауға және енгізуге әсер ететін белгілі бір факторлар бар реактивті қуаттың өтемақысын анықтау дизайнерлердің назарын тек шығармашылық жұмыс процесінде қарастыруға болатын техникалық шешімдердің бірін таңдауға бағыттайтын бір позициядан қарастырылатын электр энергиясын тұтынуды есепке алуды автоматтандыруды енгізу.

1.Электрмен жабдықтау объектісінің сипаты.
Мен диплом алды практикамды ТОО ОралЖарықэнерго мекемесінде өттім. Компания ТОО Оралжарықэнерго 2009 жылы құрылған. Қызметкерлер саны 10 жуық. Ұсынылатын қызмет бойынша ТОООралжарықэнерго барлық электрлік құжаттар мен айналысады. Мысалы келтірсек протокол, проект,акты баланс,кортшкі жасайды сонымен қатар монтаждық жұмыс, электрәуежелілеріарқылы свет жалғау,жерлендіру құрылғылары сыртқы жарықтандыру жұмыстарымен және барлық электрэнергиясына байланысты жұмыстарды жасайды. ТОО Орал Жарықэнерго практика өту кезімде ДәулетовАқылбекАйбекұлы менім қолжетекшім болды лауазымы бойынша электр инженер қызметін атқарады.Сонын қоластында мен электриктің көмекші қызметің атқардым. ТОООралжарықэнерго орналасқан жері Жамбыл 28 Карьерлік самосвалдарды техникалық тексеру цехы қосалқы цехқа жатады. Ол жалпы қуаты-кВт электр қабылдағыштарымен жабдықталған. Цехтың пайдалы алаңының Өлшемдері А х В х Н=49,2 х 27,5 х 15.Цехтың ауданы 1353 м2 құрайды .Цехтан трансформаторлық қосалқы станцияға дейінгі қашықтық L= 35 м құрайды .Цехтың электр қабылдағыштарының жалпы саны 35 дана, оның ішінде 19 үш фазалы. Жұмыс режиміне сәйкес электр қабылдағыштар екі топқа бөлінеді: ұзақ және қысқа мерзімді режимде жұмыс істейді. Цех 2 ауысымда жұмыс істейді. Электр қабылдағыштар Электрмен жабдықтаудың 3 санатына жатады , электрмен жабдықтаудағы үзіліс кәсіпорынға айтарлықтай зиян келтірмейді, өнімнің жаппай ақаулы болуы , өнімнің жаппай жетіспеушілігі , жұмыс орындарының, механизмдердің және өнеркәсіптік көліктің тоқтап қалуы. Цехтағы орта қалыпты, бөлме құрғақ , температура + 30 С аспайды ауадағы зиянды заттардың болуы ШРК нормаларына сәйкес келеді, жабдықтың қалыпты жұмысын бұзуға қабілетті технологиялық шаң, газдар мен булар жоқ. Өрт қауіптілігі бойынша цех үй-жайы П-2а класына жатады-өрт қауіпті емес.

2.Жобалық бөлімі

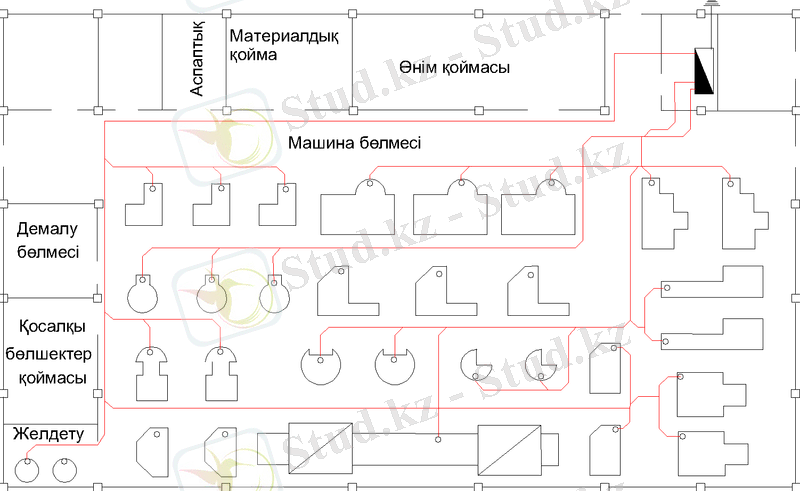

Шеберхананың негізгі жабдықтарының орналасуы

Электр желісінің схемасы мен сымдары.
Электрмен жабдықтау схемасының түрі электр қабылдағыштарының орналасуына байланысты.
а) Егер электр қабылдағыштары ретке келтірілсе, онда магистральдық схема таңдалады, оны автобус каналдары орындайды. Трансформаторлардың саны электр қабылдағыштарының санатына байланысты
1) бірінші санат -n = 2
2) екінші санат -n = 2
3) үшінші санат -n = 1.
Егер қосалқы станция екі трансформатор болса, онда трансформаторлардағы жүктеме біркелкі болуы керек.
б) Егер электр қабылдағыштары дұрыс емес орналасса, онда тарату нүктелерінен келетін кабельдермен орындалатын радиалды схема таңдалады.
в) Аралас схема да бар - бұл электр қабылдағыштардың бір бөлігі тарату нүктелерінен, ал екінші бөлігі шинадан қоректенетін кезде. MCTM қуат тұтынушылары ретке келтірілгендіктен, біз ESN магистральдық сұлбасын жобалау үшін таңдаймыз. MCTM электр қабылдағыштары сенімділіктің 2 және 3 санатына жатады, сондықтан жобалау үшін біз басқа цехтың ТП шеберханасынан төмен вольтты шина бөліміне (LV) резервтік кірісі бар бір трансформаторлық шеберхананы TP таңдаймыз.

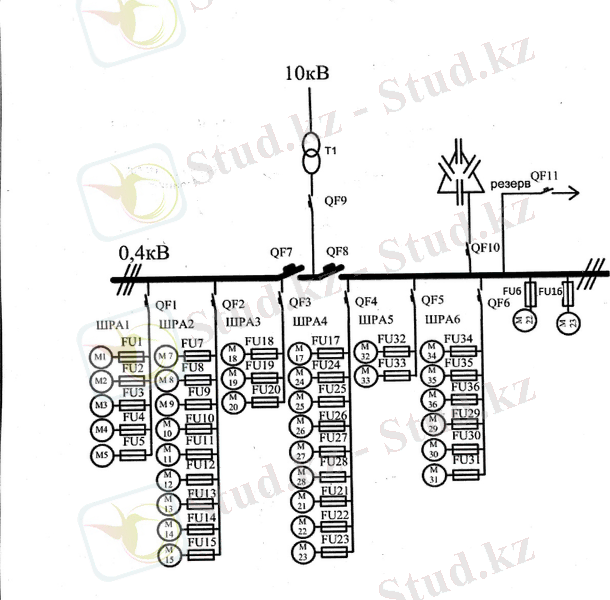

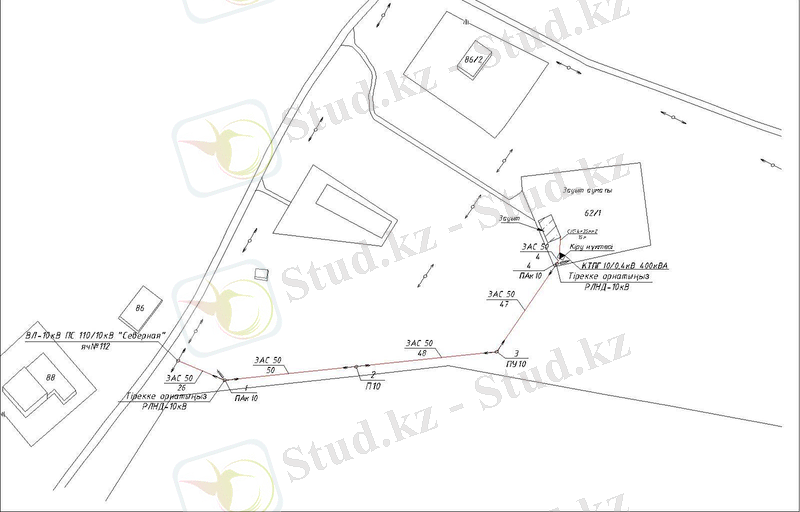

3-ші сурет .Электр желісінің сұлбасы

2.1 Жүктемелерді есептеу және трансформаторды таңдау
Трансформатор дегеніміз - екі немесе одан да көп индуктивті байланысқан орамдары бар және электромагниттік индукция бойынша бір немесе бірнеше айнымалы ток жүйесіндегі айнымалы ток жүйелерін бір немесе бірнеше басқа айнымалы ток жүйелеріне айналдыруға арналған. Қуат трансформаторлары - электр станцияларынан тұтынушыларға ауыспалы үш фазалы ток бойынша электр қуатын беруді және таратуды қамтамасыз ететін электр энергетикалық жүйелерінің негізгі электр жабдықтары. Трансформаторлардың көмегімен кернеу генератордың кернеуінен жүйенің электр қуатын беруі үшін қажетті мәндерге дейін (35 ... 750 кВ), сондай-ақ кернеуді тікелей қолданылатын мәндерге дейін бірнеше сатылы төмендетуге дейін жеткізіледі. электр энергиясының қабылдағыштарында (0,22 ... 0,66 кВ)
Қуат трансформаторлары жіктеледі:
- жұмыс жағдайына сәйкес - қалыпты және ерекше жағдайларда жұмыс істеуге арналған трансформаторлар үшін:
- оқшаулағыш салқындату ортасының түрі бойынша - сұйық жанбайтын диэлектрикпен құйылған және құйылған шайырмен құрғақ майға арналған:
-мақсаты мен негізгі дизайнын сипаттайтын түрлері бойынша (бірфазалы немесе үшфазалы), кернеуді реттеудің болуы мен әдісі және т.б.
Қуат трансформаторларының келесі негізгі параметрлері бар:
- номиналды қуат:
- орамалардың номиналды кернеуі:
- орамдарды қосу тізбектері мен топтарының шартты белгіленуі:
- кранды ауыстырып қосудың түрі (RPP - жүктеме кезінде ауысу, жүктен тыс кранды ауыстырғыш - қоздырусыз ауыстыру)
- бос (XX) және қысқа тұйықталу (қысқа тұйықталу) шығындары
- қысқа тұйықталу кернеуі
- негізгі тармақта жүктеме жоқ ток

Трансформаторларды есептеу және таңдау
4 және 5 тарауларда жүргізілген есептеулер негізінде трансформаторларды таңдау үшін 1 кесте құрамыз.
Параметр
cosφ
tanφ
Рм,кВт
Qм,квар
Sм,кВА
барлығы SHNN бойынша KU жоқ
0.59
1.37
550,87
316,54
635,34
KU

1х216

барлығы SHNN бойынша KU бар
0.94
0.34
550,87
100,54
560
Шығын

11.2
56
57,11
Барлығы BN с KU

562,07
156,54
583,46

2 тарауда көрсетілгендей, ESN санатына сәйкес, ТП шеберханасы бір трансформатор болып табылады.
Трансформатордағы қуат шығынын коэффициенттерге сәйкес анықтаймыз
∆Рт=0,02 ∙ Sм(нн)
∆Qт=0,1 ∙ Sм(нн)
∆Sт=∆Рт2+∆Qт2
Формуланы пайдаланып есептеу жасаймыз
∆Рт=0,02 ∙ 560=11,2 кВт
∆Qт=0,1 ∙ 560= 56 квар
∆Sт=11.22+562=57.11 кВА

2.2Электрмен жабдықтау тиімділігін арттыруға ұсынылатын іс-шаралар
Электр желілерін қорғау. Жұмыс кезінде сымдар мен кабельдердің, қысқа тұйықталудың ұзақ жүктемелері ток өткізгіштердің температурасының рұқсат етілген деңгейден жоғарылауын тудырады. Бұл олардың оқшаулауының мерзімінен бұрын тозуына әкеліп соқтырады, нәтижесінде өрт, жарылыс қаупі бар жерлерде жарылыс, персонал жарақат алады. Бұған жол бермеу үшін электр желісінде зақымдалған жерді ажырататын қорғаныс құрылғысы бар. Қорғаныс құрылғылары: ажыратқыштар, сақтандырғыштар (сақтандырғыштар) бар сақтандырғыштар және магниттік стартерлерге салынған жылу релелері. Сақтандырғыш - бұл бір немесе бірнеше арнайы жобаланған және калибрленген элементтердің балқуына байланысты, ол қосылған тізбекті ашып, жеткілікті уақыт ішінде алдын-ала белгіленген мәннен асып кеткен кезде токты өшіретін коммутациялық құрылғы. Балқитын буындары бар сақтандырғыштар - қарапайым және арзан қорғаныс құралдары, бұл өндіріс үшін төмен материалдық шығындарды қажет етеді. Олардың негізгі мақсаты - қысқа тұйықталу токтарынан қорғау.Сақтандырғыштар құрылғының қарапайымдылығымен және төмен бағасымен қатар бірқатар маңызды кемшіліктерге ие:
желіні шамадан тыс жүктемеден қорғай алмайды, өйткені олар балқу сәтіне дейін ұзақ жүктеме береді:
олардың сипаттамаларының таралуына байланысты әрдайым желіде селективті қорғауды қамтамасыз ете бермейді:
- үш фазалы желідегі қысқа тұйықталу кезінде үш сақтандырғыштың бірі сөніп, желі екі фазада жұмыс істей береді.
Ажыратқыш - бұл тізбектің қалыпты жағдайындағы токтарды қосуға, өткізуге және өшіруге, сондай-ақ қосуға, белгіленген уақытқа ұстап тұруға және жүйенің қалыптан тыс күйіндегі токтарды автоматты түрде ажыратуға қабілетті механикалық коммутациялық құрылғы. болып табылады, ажыратқыштар - бұл қорғалатын желідегі шамадан тыс жүктемелер мен қысқа тұйықталу токтары кезінде жұмыс істейтін қорғаныс құрылғылары. Өткізгіш қондырғылар ажыратқыштардың сезімтал элементтері болып табылады. Тұтастай алғанда, босату - бұл автоматты сөндіргіш механизмінде ұстайтын құрылғыны босататын және автоматты сөндіргішті тудыратын автоматты сөндіргішке механикалық түрде қосылған (немесе оған салынған) құрылғы. Термиялық, электромагниттік және жартылай өткізгіш ажыратқыштар бар. Термалды шамдар шамадан тыс жүктеме мен қысқа тұйықталу кезінде іске қосылады. Соңғы біліктілік жұмысында айтылғандарға сүйене отырып, біз шешім қабылдаймыз: цехтың электр қабылдағыштарын қорғау үшін, автобус арналарын және секциялық жабдықты ТП-ажыратқыштарды қорғау үшін қорытпалы кірістіргіштері бар сақтандырғыштарды қолдану.
Жарықты есептеудің негізгі міндеті:
а) бөлмедегі қажетті жарықтандыруды қамтамасыз ететін жарықтандыру қондырғысының ИК-нің қуат қуатының мөлшері (жұмыс бетінде);
б). қолданыстағы жобаланған қондырғы үшін жарықтандырылған бөлменің бетіндегі кез-келген нүктенің жарықтануын есептеңіз.
Осы мақсаттар үшін біз электр жарығын есептеуді қолданамыз: фанера шығаратын цех үй-жайлары үшін жарық ағынының пайдалану коэффициентінің әдісі.
Жарықтандырылған аудан бірлігіне келетін қуаттың әдісін қолдана отырып, біз қосалқы бөлмелердің электр жарығын есептейміз.
Цех үй-жайларының жұмыс жарықтандыруының жарықтандыру дизайны
Жарық ағындарын пайдалану әдісі
Пайдалану коэффициенті әдісін қолдана отырып есептеу кезінде шамның, шамның немесе берілген шамдардың бірқатарының жарық беруі берілген минималды жарықтандыруды құру үшін қажет:
мұндағы En - көрсетілген минималды (стандартталған) жарықтандыру, люкс;
kz - қауіпсіздік коэффициенті ([1], кесте А.6-ге сәйкес алынған);
S - үй-жайдың ауданы, м2;
z - Еср Еmin коэффициенті (біркелкі емес жарықтандыру коэффициенті, LN және DRL үшін 1,15, LL үшін 1,1);
n - шамдардың, шамдардың немесе шамдардың қатарларының саны (ереже бойынша, шамдарды орналастыру торын есептегенге дейін алынады);
- жарық ағынының пайдалану коэффициенті, п.у.

Содан кейін жарық ағынының пайдалану коэффициенті келесі формула бойынша анықталады:
шамның тиімділігі қайда, o. д.;
- үй-жайлардың тиімділігі - [1] кестеге сәйкес қабылданған пайдалану коэффициентінің бірыңғай мәні. А.11, шағылысу коэффициенттеріне байланысты.
Жарықтандыруды есептеу практикасында мән бөлмелердің геометриялық параметрлерін (i бөлме индексі) олардың оптикалық сипаттамаларымен - шағылысу коэффициенттерімен (p - төбеге, с - қабырғаларға, p - жұмыс бетіне немесе еденге) және KSS байланыстыратын анықтамалықтардан анықталады. шамдардың нақты түрлеріне.
Бөлме индексі келесі формула бойынша анықталады:
мұндағы, А және В- сәйкесінше бөлменің ұзындығы мен ені, м;
Нр - шамдардың аспалы биіктігі.
Шағылысу коэффициенттерінің шамамен мәндерін (n, s, p) бөлменің келесі сипаттамаларына сәйкес қабылдауға болады: төбесі мен қабырғалары әктелген - 70%; ақшыл төбесі, ашық түстермен боялған қабырғалары - 50%; бетон төбесі, жеңіл тұсқағаздармен жабылған қабырғалар, бетон қабырғалары - 30%; үй-жайлардың қабырғалары мен төбелері сыланған, қою тұсқағаздар - 10%. Фанера жасау цехының No1 бөлмесі үшін бір шамның жарық ағынын анықтаңыз:
Optolux-Vega-480 шамының тиімділігі = 0,9 болады. Бұл бөлменің төбесі әктелген және қабырғалары сұр реңктерге боялған деп санаймыз. Семинар үшін үй-жайлардың келесі сипаттамаларын аламыз n = 50%, c = 30%, p = 10%. Кестеге сәйкес. A.11 [1] үй-жайлардың тиімділігін анықтайды:
Жарық ағынының пайдалану коэффициенті (4.2) өрнекпен анықталады:
= sv :: n = 0,9 :: 0,751 = 0,676
Бір шамның жарық ағынын анықтаңыз:
Frasch белгілі бір мәні бойынша. Оптолукс-Вега-480 жарықдиодты шамының стандартты жарық ағынын салыстырайық, ол суық ақ жарық спектрінде 46400 лм құрайды.

Есептелгеннен ауытқудың -10 + 20% аспауы керек:
Фанера өндірісінің жұмысшы жарықтандырудың жарықтандыру есебінің есептелген және таңдалған деректері орналастырылған
Қосымша бөлмелердегі шамдардың қуатын есептеу
Арнайы жарықтандыру қуаты - бұл барлық жарық көздерінің жалпы қуатының олар жарықтандыратын бөлменің ауданына қатынасы - Руд [Вт м2].
Осы әдіс бойынша есептеу келесіге дейін азаяды:
1. КТП бөлмесі үшін шамдардың қуатын келесі мәліметтермен анықтаңыз: Эмин = 75 лк, Нр = 1,3м, IS -LL типі, S = 72 м2, cn = 50%, cc = 30%, cf = 10 %, KSS D -1, Kz = 1.5.
[1] сәйкес, қойынды. A.12 біз нақты қуатты аламыз:
Кен = 4,4 Вт м2
2. Rud мәні E = 100lx, Kz = 1,5 және тиімділік = 100% сәйкес келетіндіктен, қажетті мәнді пропорционалды қайта есептеу арқылы анықтаймыз:
мұндағы RU.T. - жарықтың меншікті қуатының кестелік мәні;
KZ және KZ.T. - нақты және кестелік қауіпсіздік факторлары;
ЕН - нормаланған жарықтандырудың мәні;
h - LSP18 шамының тиімділігі, h = 0,7.
Вт м2
3. Бөлмедегі жарық көздерінің орнатылған қуатын анықтаңыз:
P = Rud · S = 4.71 · 72 = 339.4 Вт (4.7)
4. Арматураларды орналастыру схемасын (торын) құрып, олардың n санын есептейміз. Шамдар саны n = 4 дана, шамдардағы шамдар саны n = 2 дана қабылдаймыз.
5. Шамның қуатын анықтаңыз:
Есептелгеннен ауытқуды анықтаймыз:
0,9 :: 42,43 = 38,18W? 40W? 1.2 :: 42.43 = 50.91 Вт, ол өтетін шартқа сәйкес біз Rnom = 40 Вт болатын LB-40 типті 8 шамды аламыз.
Ажыратқыштарды есептеу және таңдау.
Ажыратқыштар - бұл қорғалған желідегі шамадан тыс жүктемелер мен қысқа
тұйықталулар кезінде сөндіргіш, сенімді, ең жетілдірілген қорғаныс
құралдары. Ең заманауи ажыратқыштар - VA сериялы ажыратқыштар, олар
ескірген A37 AE, ABM, Electron ауыстыруға арналған және өлшемдері
кішірейтілген, құрылымдық блоктары мен элементтері жетілдірілген.
Жоғарыда айтылғандарға байланысты, біз біліктіліктің соңғы жұмысында
VA88 сериялы автоматты сөндіргіштерді орнатуға қабылдаймыз.Бұл
ажыратқыштар қалыпты режимде ток өткізуге және қысқа тұйықталу,
шамадан тыс жүктемелер, кернеудің қолайсыз төмендеуі кезінде токты
өшіруге арналған. кернеуі 400 В және жиілігі 50 Гц үш фазалы айнымалы
токтың электр желілері.Ажыратқышты таңдау үшін ол орнатылған желідегі
ток күшін білу керек. Соңғы біліктілік жұмысында ТП секциялық
жабдықтарын қорғау, автобус каналдары мен компенсациялық құрылғыны
қорғау үшін автоматты ажыратқыштар орнатылады.
Трансформатордан кейін бірден ток
Iт=Sт3∙ Uн.т,
Sт-трансформатордың номиналды қуаты, кВА
Uн.т-трансформатордың номиналды кернеуі,кВ
Қабылданды Uн.т =0.4 кВ.

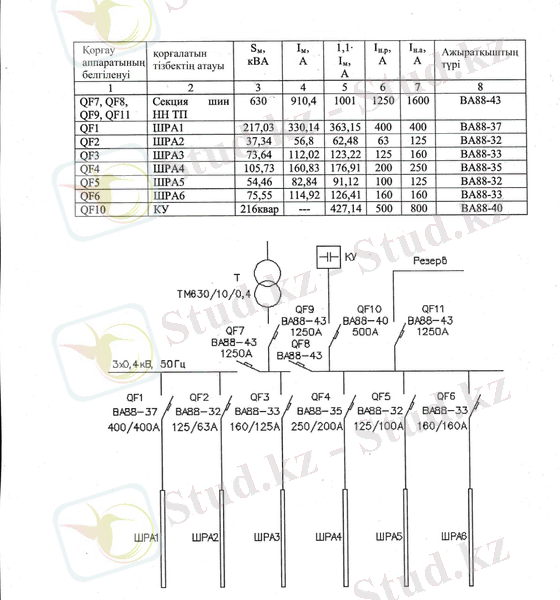

Ажыратқыштарды тандау.

Қысқа тұйықталу токтарын есептеу.

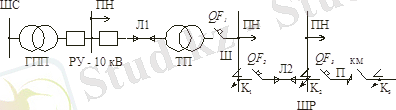

Қысқа тұйықталу токтарын есептеу ең қуатты және қашықтағы электр тұтынушылар үшін жүргізіледі.Электр жабдықтарының орналасу схемасына сүйене отырып, біз ТП цехынан ең қуатты және алшақтау No1 тегістеу машинасы екенін және сәйкесінше анықтаймыз , біз оған қысқа тұйықталу токтарын есептейміз. Цехтың көлеміне сүйене отырып, No1 тегістеу машинасының электрмен жабдықтау схемасын құру үшін машинаның электрмен жабдықтау желілерінің өткізгіштерінің ұзындығын анықтаймыз
QF1- АҚШ1 сызығының ұзындығы, кабель 3хАВВГ 4х120: L = 5
Қысқа тұйықталу - бұл апаттық режим, оның қызмет ету мерзімі минималды болуы керек.Номиналды қысқа тұйықталу токтары электр қондырғылары мен коммутациялық құрылғылардың ток өткізетін бөліктерін олардың жылу және динамикалық әсер етуін тексеру үшін қажет. Қысқа тұйықталу токтары қорғаныс электр құрылғыларының параметрлерін таңдауға мүмкіндік береді және олардың жұмысының таңдамалылығын қамтамасыз етеді. Кернеуі 1000 В-тан төмен электр қондырғылары мен желілеріндегі қысқа тұйықталу токтарын есептеу, жоғары вольтты қондырғылар мен желілермен салыстырғанда, бірнеше ерекшеліктерге ие, бұл осы желілердің электр энергиясының бастапқы көздерінен едәуір қашықтығымен байланысты және салыстырмалы түрде төмен Вольтаж:
1. Қысқа тұйықталу тізбегінің барлық элементтерінің кедергілері ескеріледі, оның ішінде контактілі кедергілер, шиналардың қысқа секцияларының кедергілері, автоматты ауа ажыратқыштарының шығырлары, ток трансформаторының орамдары және т.б.
2. Қысқа тұйықталу тогының апериодты компоненті тез төмендейді, сондықтан соққы коэффициенттерінің шамалы шамалары бар:
а) тарату қондырғысының шиналары деңгейінде, кернеуі 0,4 кВ, цех ТП = 1,3;
б) электр тарату шкафтары үшін = 1,2;
в) дүкен электр желілерінде = 1,0.
3. Түрлі электр желілеріндегі бір фазалы қысқа тұйықталу токтарын есептеу кезінде
TN-C, TN-S, TN-C-S қысқа тұйықталу тізбегінің фазаларының нөлдік реттілік токтарына төзімділігін ескеру қажет. Бұл ... жалғасы
