Кiрiспе

Менің дипломдық жоба ретiнде “Нұр-Сұлтан қаласында 32 пәтерлі тұрғын
үй” таңдауымның бiрден-бiр себебi: Қазакстан Республикасыньң Президентiнiң
2020 жылы 25 наурыздағы №652 Жарлығы: “Нұр Жолы” Нұр-Сұлтан қаласының
әлеуметтiк экономикалық дамуының 2025 жылға дейiнгi кезеңге арналған
мемлекеттік бағдарламасындағы: Бас каладағы тұрғын үй саясатының негiзгi
бағыттары. Онда: “Халықаралық стандарттарға сәйкес келетін көркейту
деңгейiмен, каланың климаттық жағдайларын ескере отырып, аса жайлы жаңа
тұрғын үйлер құрылысына артықшылық беру; тұрғындардың қажетiн және ел-
ауқатын ескере отырып, оларға ұсынылатын тұрғын үйдiң сан алуандығын
арттыру” деп көрсетiлген.

Сонымен қатар бұл үймерет Есiл өзенінiң сол жағалауында орналасқан
“Нұр-Сұлтан -жаңа қала” арнайы экономикалық аймағында (АЭА) салынатын
болады. Ал, бұл аймақ Қазақстан Республикасы Президентiнiң 2020 жылғы 29
мамырдағы № 564 Жарлығы бойынша кұрылыстағы алып технологияларды колданып,
инвестицияларды тарту жолымен және де жаңа инфрақұрылымдарды құру арқылы
Есiл өзенiнiң сол жағалауын қарқынды дамытуға бағытталған.
Казiргi таңда адамдарды тұрғын үймен қамтамасыз ету өткiр мәселелердiң
бiрi болып табылады, өйткенi соңғы кезде қала тұрғындарының саны күннен-
күнге өсiп барады. Соңғы он жылда Нұр-Сұлтан дағы тұрғын үйлердiң адам
тұруға жарамсыз деп танылып бұзуға жіберiлген үйлердiң саны да күрт өсiп
кеткен. Статистика бөлiмiнiң мәлiмдеуi бойынша қазiргi кезеңде Ақмола
облысы халқының саны 1000000 жетiп отыр, және бұл да тұрақты көрсеткiш
емес. Себебi, Ақмола облысына Қазақстанның басқа аймақтарынан көшiп
келушiлер мен оралмандар қала халқының санын өсiре түсiруде. Бұл тұрғын
үйлердің жетiспеушiлiгiн тудырып, пәтерлердің бағасы күрт көтерiлуiне әкеп
соқты. Мысалға, қазiргi кезеңде Ақмола облысындағы ескi үйлердегi
пәтерлердің 1 шаршы метрiнің бағасы 100-170 мың теңгеге жетiп отыр, ал жаңа
салынған үйлердегi пәтерлердің 1 шаршы метрiнің бағасы 4300-4700 мың теңге
шамасында. Мұндай қаржы қарапайым халықтың мүмкiншiлiгiне жауап бермейтiнiн
бiлемiз. Және тұрғын үйлердiң салыну деңгейi қала халқының даму қарқынына
сәйкес келмеуi деп бiлемiн.
Сондықтан Елордамыздағы жобалаушылар мен құрылысшылардың қазiргi
уақыттағы басты мақсапарыньң бiрі - қазiргi заман талабына сай тұрғын
үйлердi мүмкiндiгiнше қысқа мерзiм аралығында арзанға, сапалы әрi жылдам
қарқынмен тұрғызу. Бұл құрылыс өндiрiсiнiң жаңа технологиялар арқасында тез
даму жолымен жүзеге асырылады.
Қазiргi таңда бiрнеше құрылыс жүйелерiнің түрлерi бар: бұл қаңқалы
ғимарат, iрi блокты, панельдi, монолиттi және кірпішті. Құрылыс орындары
осының iшiндегi өздерiне ыңғайлы дегенiн таңдап алады.

1 СӘУЛЕТ-ҚҰРЫЛЫСТЫҚ БӨЛІМ

1.1 Сәулет - жобалау шешімдері.

32 пәтерлі тұрғын үй қаласында Нұр-Сұлтан қаласында салыну үшін
жобаланған 1-ші климаттық топшада сыртқы ауаның есептік температурасымен
қыстың кезінде -35С. Желдің жылдамдық күші –0,38 КПа, қар қабатының
салмағы – 1,0 КПа.
Ғимарат сипаттамасы:
1. Ғимарат тобы – тұрғын.
2. Ғимарат классы – ІІ.
3. Отқа төзімділік дәрежесі – ІІ.
4. Ғимараттың жауапкершілік дәрежесі – ІІ.
1-ші қабаттың 0,000 едең деңгейі шартты нүктеге алынған ,ол абсолютті
356,40 нүктесіне сәйкес келеді.
Ғимаратта келесі инженерлік жабдықтар қарастырылған: жылу, вентиляция,
ыстық сумен қамтамасыз ету, су құбыры, канализация, электр жарығы,
телефонизация, радиофикация.

1.2 Бас жоспар

Бас жоба басты құжат болып табылады. Бас жобаның пландағы өлшемі 35 х
40м. Жалпы алаңы S=1400м2. Құрылыс алаңында жасыл көшттер отырғызылған,
топырақтың құнарлы қабаты сақталған. Айматық рельефi қалыпты. Аймақ бетi
тегiс. Жобаланган ғимараттың аймағында әртүрлi мақсаттағы қажеттi орындар
кiшi қалыпта қарастырылған. Көлiк жолдары мен тротуарлар асфальтобетоннан
жасалған.
Құрылыс алаңының бос жерлерiнде тротуарлар, жол жүретiн орындар, баска
алаңдар, гүлзар ағаштар, көшеттер отырғызылған. Бұл көше шуы мен шаң-
тозаңды азайтуға көмек бередi. Сауда орталықтың типтi жобасымен аймақтық
жағдайымен сәйкес келедi. Кiре берiс есiктер солтүстiкке қарайтындай
жобаланған. Ғимараттың жобасы - салынған ғимарттың жағдайында орналасқан.
Құрылыстың бөлшектi жоспары алдында салынған ғимараттардың негiзiнде
шешiлген.
Өрт сөндiру қауiпсiздiгi ережелерiн сақтау бойынша ғимарат КНжЕ
нормасына сәйкес келедi. Ғимараттар арасындағы қажеттi өрт үзiлiстерi
сақталған. (Өрт сөндiру машиналарының кедергiсiз жүруiне мүмкiндiк бар).
Ғимараттың қарапайым қалпы жарық пен күннiң барлық бөлмелерiне енуiне
мүмкiндiк жасалған. Желдiң оңтүстiк — батыс бағыты iшкi алаңды желдетуге
мүмкiндiк бередi. Барлық алаңдарда отыратын орындық пен гүл отырғызу
алаңдары, жарықтандыру шамдары қарастырылған.
Алаңдар өзара орташа көшеттермен бөлiнген. Одан баска көрші ғимараттар
алаңында меншiктi көлiктердi қоятын тұрақтар жобаланған. Тұрақ көшеттер мен
бордюрмен қоршалған.
1. Жасы 7-9 жыл қайың ағаштарын 17 дана көлемінде отырғызу
қарастырылған. Шөп алаңдарының ауданы 230 м2, дәндерін топыраққа салу.
Ағаштарды отырғызу абаттандыру аумағыннан тыс жүргізу керек.
2. ДЭҚ – дренажды экрандық қабаты – жергілікті ірі уақты құмнан
жасалынған. Отырғызу алаңың орташа өлшемдері 1,9м х 1,9м х 1,15м. Тереңдігі
ДЭҚ –ты есепке алу арқылы берілген. 0,25м шөп алаңдарың отырғызу үшін.
Ұрықтарды отырғызу нормасы 1м2 – 40 гр. және бір жылдық гүлдердің отырғызу
нормасы 1м2 – 55 гр. Қара шірікті 0,02м қабатымен қосуды қарастырып, алдын
– ала елеуіш пен грохоттан елеу арқылы. Көгалдандыру жұмыстарын құрылыс пен
орнату жұмыстары біткеннен кейін бастау керек.
Қоқысты шығару автотранспортпен жүзеге асады. Нысан орталық жылумен
қамтамасыздандырылған, ауға зиянды өнімдері шығарылмайды. Қоқыстармен
аумақты ластауға тыйым салынған, лас суларды қалалық жүйеге ағызу
келтірілген.

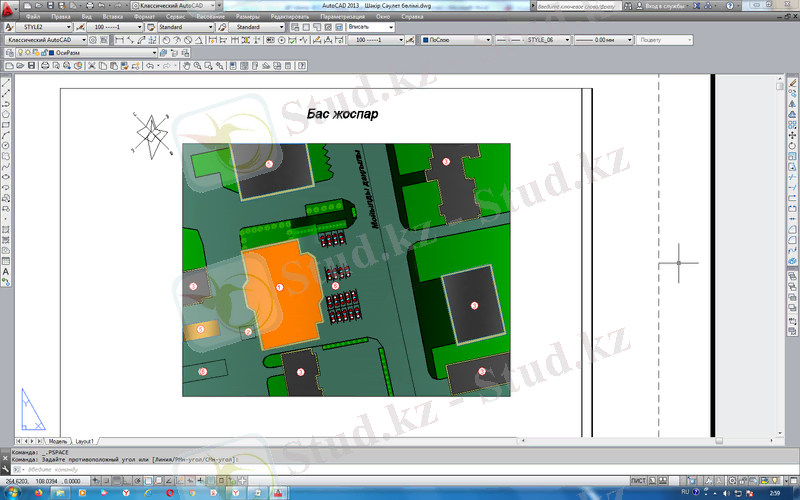

Сурет 1- Бас жоспар

1. 3 Сәулет – жоспарлық шешім

Сәулет-жоспарлық шешімнің құрамы ҚН РК 3.01-01-2013 талаптарымен және
бөлмелердің технологиялық және функционалдық байланысымен алдын ала
келісілген.
8 қабатты қатарлық блок-секция ғимараты Нұр-Сұлтан қаласында салынады,
жобаланатын ғимарат төртбұрышты болып келеді. Жобалау ғимараты 8 қабатты,
жертөлесі және суық шатыры бар. Жертөре биіктігі еденнен жабын астына дейін
– 2,6м. 1-ші қабаттан 8-ші қабатқа дейінгі биіктік – 2,7м, шатыр биіктігі –
1,8м.
- Бірінші қабаттан сегізінші қабатқа дейін мыналар орналасқан:
Бір 1 бөлмелі, үш 2 бөлмелі пәтерлер
-Тех. қабатта мыналар орналасқан:
тамбур, баспалдақтар, венткамера, лифт шахтасы.

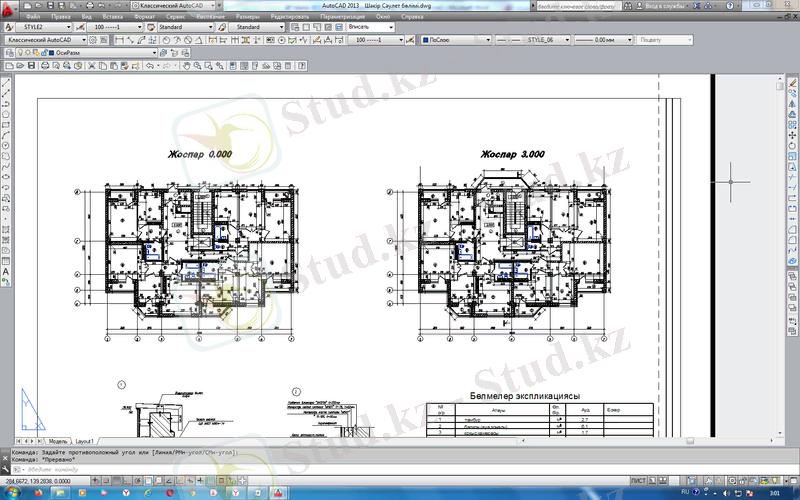

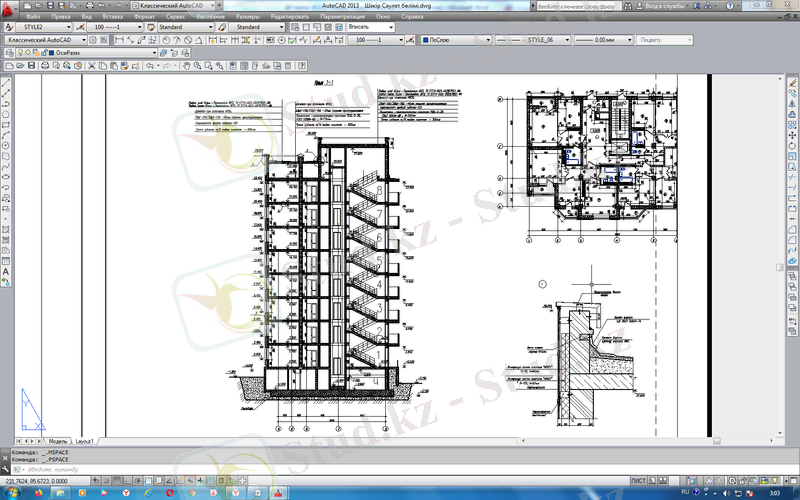

Сурет 2 – Жоспар 0.000, 3.000, Қима 1-1

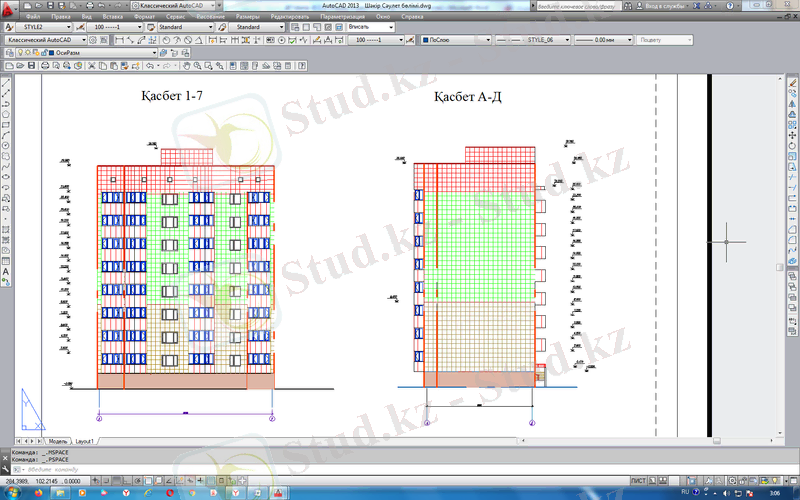

Сурет 3 – Қасбет 1-7, А-Д

1.4 Констуктивтік шешімдер

Тұрғын ғимараттардың құрылымдық шешімдері қойылған техникалық
талаптарға сай болу керек, яғни беріктігі, тұрақтылығы, төзімділігі, өрт
қауіпсіздігі және экономикалық жағынан. Бұл талаптарды қанағаттандыру
ғимараттың көлемдік-жобалық шешімдеріне, алдын ала кернелген темірбетонды,
жеңіл бетонды, болатты, алюминийді және ағашты қолдануға жауап беретін
рационалды құрылымдық жүйелерді қолдану арқылы жүзеге асады. Қоғамдық
ғимараттардың түріне және жергілікті құрылыс индустриясына байланысты олар
жиналмалы, тұтас құймалы т.б. болуы мүмкін.
Жобаланып отырған ғимаратымыздың жоспардағы көрінісі 1÷7 және А ÷ Д
осьтері бойынша тік төрт бұрышты. 1÷7 осьтері негізіндегі ұзындығы 22,5м,
ал А ÷ Д осьтері бойындағы ұзындығы 13,67 метр. Жалпы кабат биіктігі 2,7
м. Жобаланатын ғимарат жобада төртбұрышты болып келедi.
Жобалау ғимараты – жеңіл бетонды қанқалы. Көтеруші қаңқа және жабын
дискілері тұтас құймалы темірбетоннан. Тұтас құймалы темірбетоннан жасалған
ұстындар қимасы ғимарат биіктігіне сай өзгермелі, өлшемдері бірінші қабатта
600*600мм, екінші қабаттан бастап әрі қарай 500*500мм, бетон классы В 25.
Тұтас құймалы темірбетоннан жасалған қатандық диафрагмалар қимасы тұрақты
ғимарат биіктігі бойынша қалындығы t=300мм, бетон классы В 25. Горизонталь
дискілері тұтас құймалы темірбетоннан жасалған аралық жабындарынан
құралған, қалындығы 200мм, бетон классы В 25.

1.4.1. Іргетастар.

Іргетас деп ғимараттың үстінгі бөлігіндегі пайда болатын тұрақты және
уақытша жүктемелерді қабылдайтын және бұл жүктемелерден пайда болатын
қысымды негізге беретін ғимараттың жерасты бөлігін айтады.
Іргетастар ретінде қадалар алынған МеМСТ 19804-91бойынша. Ұзындығы 10м
қадалар алаңы бойынша тұтас құймалы темірбетонды ростверкпен қалындығы
t=800мм, бетон классы В 25, қадалар бұрғымалы диаметрі 500мм қағылу
терендігі 11м дейін жетеді. Жертөре қабырғалары тұтас құймалы бетоннан
қалындығы 30см
Қадалы негізді іргетас астына құрғанда:
- іргетастың жұмыс істеу сенімділігі артады,
- жер жұмыстары кемейді,
- қыстың кезінде топырақ негіздің домбығуына қорқпай жұмыс істеу
мүмкіндігі
Қадалы іргетастың кемшіліктері қаданы қағу кезіндегі жұмыс көлемдігі.
Горизонталь су қорғауғыш қабаты бүкіл қабырғалардың периметрі бойынша
-0.32 нүктесінде битумдік мастикадан істелген 2 қабатты гидроизолдан, -2.90
нүктесінде қалындығы 2см құрамы 1:2 цемент ертіндісінен орындалады.
Техеденасты мен жертөре топырақпен түйісетін жерінде 2 рет ыстық битуммен
сыланады.
Іргетастың негізі ретінде саздақтар алынған (орташа тығыздығы 2,03
гсм3 меншікті ұстасуы 17,0 кПа, ішкі үйкеліс бұрышы 17,0, деформация
модулі 9,0 мПа). Саз (орташа тығыздығы 2,0 гсм3 меншікті ұстасуы 27,0
кПа, ішкі үйкеліс бұрышы 12,0, деформация модулі 12,0 мПа ). Малта тасты
(есептік кедергісі 0,30 мПа, деформация модулі 20,0 мПа). Қиыршық тасты
топырақ (есептік кедергісі 0,40 мПа, деформация модулі 20,0 мПа).
Нормативтік қату тереңдігі 3,04м. Жер асты суының есептік деңгейі 352,80.
Жер асты сулары және топырақ SO4 – 1392мгл, CL=786 мгл портланцеметінде
жасылынған бетонға қауіпті. 0,35 нүктесінен астындағы жатқан бетон және
темірбетон өнімдері сульфатқа қарсыласатын портланцементтен жасалынуы тиіс.

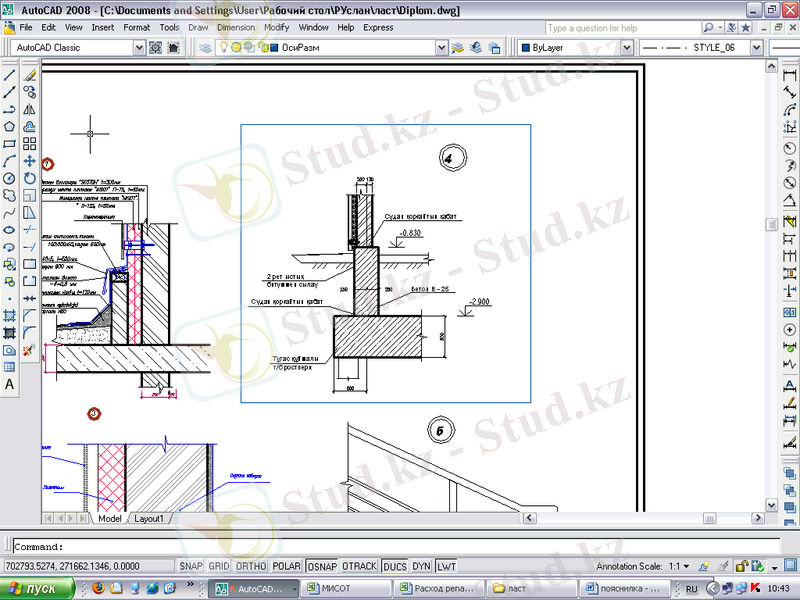

Сурет 4 - Тұтас құймалы роствектің қадамен және қабырғамен қосылу түйіні

1.4.2. Сыртқы және ішкі қабырғалар
Сыртқы қабырғалар ғимараттың ең жауапты құрылымы. Олар әр түрлі және
көптеген күштердің әсеріне ұшырайды. Қабырғалар өзінің салмағын, жабындар
мен аралық жабындарынан түсетін тұрақты және уақытша жүктемелерді, желдің
әсерін, негіздің біркелкі емес деформациясын, сейсмикалық және т.б.
күштерді қабылдайды. Сыртқы қабырғалар сырттан күн сәулесінің радиациясына,
атмасфералық түсімдерге, өзгермелі температураға және ауа ылғалдылығына,
сыртқа шуға ұшырайды, ал ішкі жағынан жылу ағымы әсеріне, су буы ағымына.
Сыртқы қоршау құралымдарын және қасбеттің композиттік элементтерін істеу
кезінде сыртқы қабырға беріктік, көпғасырлық, өртке төзімділік талаптарына
жауап беріп, сырттан келетін әсерлерден қорғап, бөлмеде керекті ылғал
–температуралық режимді сақтап, декоративтік қасиеттері болуы тиіс. Сонымен
қатар қабырғалар құралымдары индустриалдық талаптарды қанағаттандырып,
экономикалық жағынан тиімді болуы керек. Өйткені қабырғалар қымбат
құрылымға жатады (ғимарат құнынын 20-25 %).
Сыртқы қабырғалары жеңіл бетонді блоктардан қалындығы 300мм,
Y=600кгм3 Экотон фирмасінікі, классы В5 бетоннан М75 ірітіндісінен
жасалынған, аязға төзімділігі F=25, сыртқы бетін керамогранитпен қаптау
қасбеттердің түстік шешімдеріне сәйкес. Ішкі қабырғалар жеңіл бетонды
блоктардан Экотон фирмасінікі ТУ ҚР 30477461М-03-97.
Оқшаулар гипсокартонды Кнауф фирмасінікі қалыңдығы 95 мм және
керамикалық кірпіштен МеМСТ 530-95 М-100 М – 50 ертіндісінен.
Ауадағы шудан қалыпты дыбыс изоляциялық деңгейді қамтамасыз етеді.
Қоршаушы конструкцияны дұрыс эксплуатациялау бөлмелерді тұрақты
температуралық режимде қамтамасыз етеді. Тұрғын бөлмелерінде ылғалдылығы
60 % кезiнде +20 градус, сантүйiнде + 16 градус.
Жер төле қабырғалары тұтас құймалы, қалындығы 50см. Сақтау бөлімінің
қабырғалары кірпіштен МеМСТ 530-95 бойынша.
Жер төленің ішкі қабырғалары кеармикалық кірпіштен қалыңдығы 380мм
МеМСТ 530-95 бойынша.
Ішкі қабырғалар керамикалық кірпіштен қалыңдығы 88мм.
1 – 12 қабаттарыың сыртқы қабырғалары Экотон блоктарынан қалыңдығы
300мм, қасбет вентиляцияланған, ілінгіш керамогранитпен қапталған.
1 – 12 қабаттарының ішкі қабырғалары Экотон блоктарынан, қалыңдығы
200мм. Терезе жабындары темірбетонды 1.038.1-1 Шығ. 1. Серия бойынша

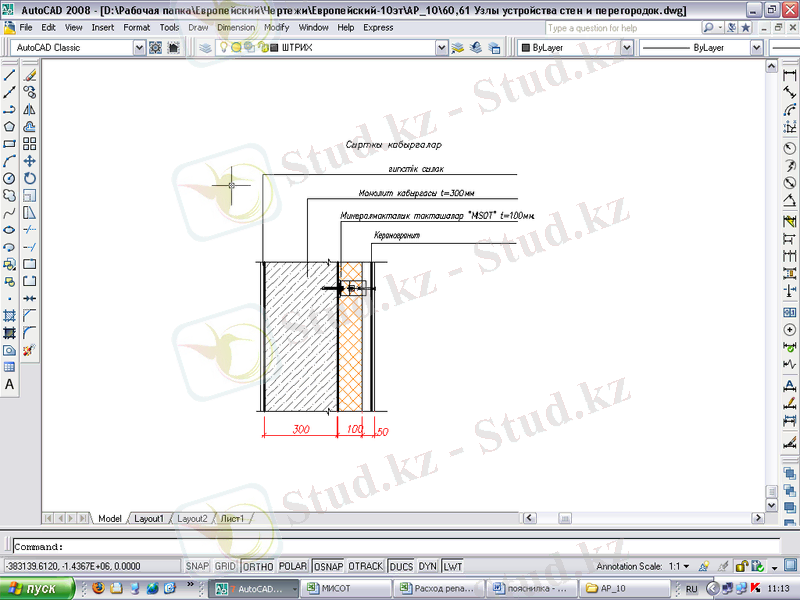

Сурет 5 - Cыртқы қабырғанын қөрінісі

1.4.3. Аралық тақталар мен едендер
Аралық тақталар – тұтас құймалы темірбетоннан жасалған. Қалыңдығы
200мм.
Еден — жер немесе жамылғылар үстiне орнатылатын құрама конструкция.
Еденнiң жиынтығын және жеке қабаттарының конструктивтiк орындауы оның
ұйғарылған пайдалану жағдайларымен анықталады.
Еденнiң тiкелей пайдалану әсерiне ұшырайтын үстiңгi элементiн жабу
(“Нағыз” еден) деп атайды. Еденнiң жабу түрi оның атымен анықталады:
паркет, тақта мозаикалық және тағы басқа.
Еденнiң жабуы мен еден орналасқан үймереттiң жүк көтеретiн элементiнiң
аралығында әр кайсысының нақты функционалдық мiндетi бар аралық қабаттар
болады: қабатша, тұтастырғыш су айыру, жылылықты өткiзбеу, төсенiш қабаты.
Еденнiң жалпы жылу өткiзгiштiгiн азайтатын қабат бұл жылылықты өткiзбеу.
Құрмалас калыңдығы 200 мм темiрбетон тақталар жабын ретiнде қолданылады.
Пәтер бөлмелерінде едендерге паркет төселген, тамбур, мен баспалдақ
алаңында керамикалық тақта төселген. Едендер конструкциясы қабаттар
арасындағы жабындар ауаның және соққыш шудан дыбысизоляциясын қалыпты
деңгейде қамтамасыз етедi.
Терезе жабындары (перемычки) құрамалы темірбетонды 1.038.1. Шығ. 1
серия бойынша.
Шатыр – суық, жабыны – катепал. Суағар (водосток) – ішкі, біріккен.

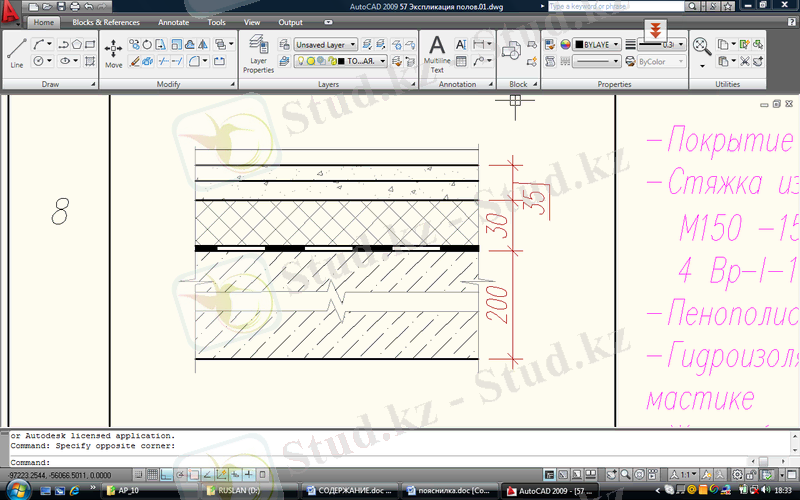

Сурет 6 - Еден керамикалық тақтайшамен

1-керамикалық плитка 300*300*8, 2-cуға төзімді клей δ=5мм, 3-цемент
құм ерітіндісінен стяжка М-200 δ=35мм, 3- пенополистерол СН ҚР В 2.7.5-95
800кгм3 δ=30мм, 4-тұтас құймалы жабын

1.4.4 Баспалдақтар
Баспалдақтар әр қабатта орналасқан бөлмелердің қатынасы үшін
тағайындалады. Сонымен қатар ғимараттан адамдар мен мүлікті апаттық
эвакуациялау және өрт сөндіруші топтардың жұмысын жеңілдету үшін.
Баспалдақтар – тұтас құймалы темірбетонды баспалардан тұрады. Баспа торлары
ҚР ҚН 2.02-05-2002 Үймереттер мен ғимараттардың өрт қауіпсіздігі
талаптарына сәйкестендіріліп жасалған [6].

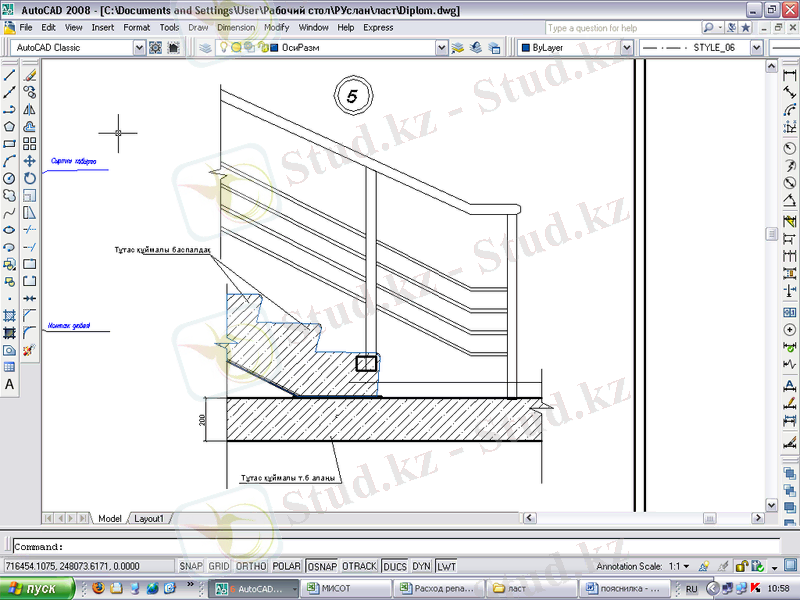

Сурет 7 - Баспалдақтың құрылымдық шешімі

1.4.5 Терезелер мен есіктер
Күннің жарығын өткізетін қоршаулардың тағайындалуы – күннен түсетін
жарықты бөлмелерге өткізу адамдардың сыртқы ортамен визуалды қатынасын
қамтамасыз ету үшін. Негізгі күннің көзін өткізетін материал – силикат
шынысы. Шыныны түзеп қатандық беретін алюминий мен металлопластиктен
жасалған элементтер. Терезелердің өлшемдерін күндізгі жарықпен қамтамасыз
ету нормативиік талаптарды, сәулеттік композицияны, эксплуатациялық
ысырапты ескере отырып тағайындайды. Есіктердің өлшемдері стандартталған.
Олар екіпольді және бір польді болып жобаланған. Биіктіктері 2м, ендері
0,91м, 0.81м, 1,10м болып келеді. Эвакуацияға байланысты түгел есіктер
сыртқа қарай ашылады.
Терезелер – үш қатарлы әйнекпен әйнектелген алюминий.Сыртқы есіктері –
ағаштан, металлдан, металлопластиктан жасалынған. Ішкі есіктері –
индивидуалды. Терезелік блоктар – металлопластиктен екі камералық терезе
пакетінен істелген. Терезе асты (подоконник) металлопластиктен жасалынған.

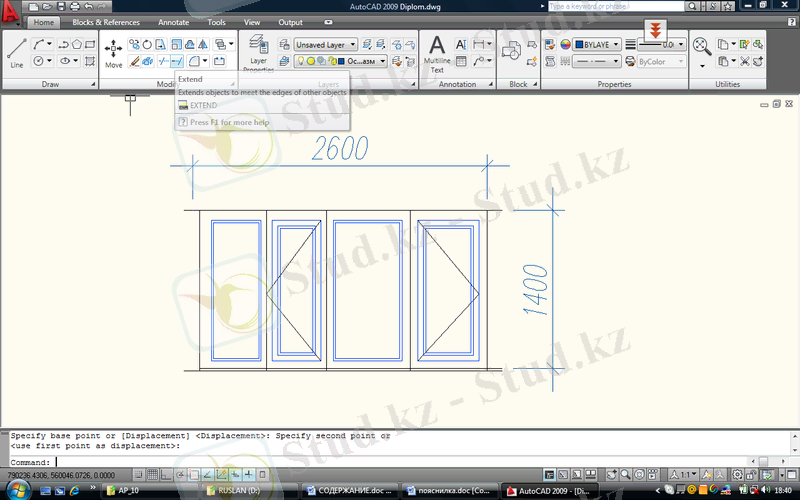

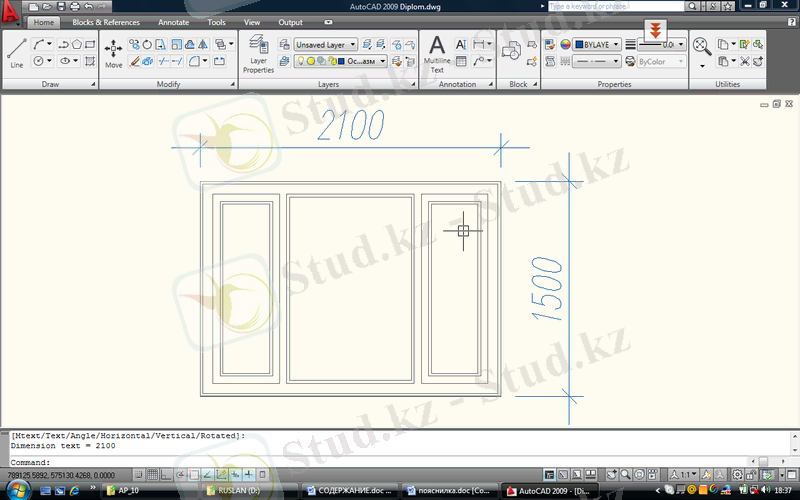

Сурет 8 - Терезе және витраж

1.4.6 Сыртқы және ішкі өндеу жұмыстары
Ішкі әрлеу жұмыстарын жасау үймереттер тұрғызудың соңғы кезеңі болып
табылады. Олардың міндеті – тұрғын үйге аяқталған түр беру болады.
Әрлеудің техникалық міндеті ең алдымен түзілістердің қоршаған ортамен
өзара байланысымен анықталады. Әрлеу жабулары түзілістерді дымқылдану,
коррозия, механикалық бүлдіру әсерлерәнен қорғайды. Олар және де
бөлмелердің акустикалық қасиеттерін, олардың инсоляциясын, ауа алмасуын
беруі мүмкін.
Жабудың пайдалану қасиеттері негізінен адамның шаруашылық қызметінде
анықталады. Сондықтан әрлеу жабулары механикалық әсерлерге тұрақты,
санитарлық – гигиеналық тазалауға мүмкіндік беретін, уытты болмау және ұзақ
уақыт өзінің алғашқы түрін сақтайтын болу керек.
Ішкі әрлеу жұмыстары технологиялық белгілері бойынша сылақ қаптау,
майлау, түсқағазды желімдеу және тағы басқа жұмыстар түріне бөлінеді.
Цоколь суға төзімді граниттен салынған. Орталық және қосалқы
баспалдақтар граниттен қаланған. Офистік бөлмелердің қабырғалары мен төбесі
сылақтан витонитпен түзетілген және үстіне түсқағаз желімденген.
Плинтустары ағаштан жасалынған. Сан. түйіндерде, қоймаларда қабырғалар
керамикалық тақтайшамен салынған М 150 ертісінен.

1.4.7 Ағаш және болат құрылымдарын қорғау.
Бұйымдардың болаттық байланыстарын коррозиядан қорғау, яғни анкерлік
және пісіру байланыстарын ҚР ҚН 2.01-19-2004ж. талабына сәйкес орындау.
Түгел металлды бұйымдарды ПФ-1 МеМСТ 6405-76* эмальмен бояу екі қабаттық
грунтовкамен ГФ МеМСТ 25129-82*. Түгел ағаштан жасалынған бұйымдарды
шіруден сақтау мақсатында және керекті отқа төзімділігін қалыптастыру
ұқыпты антисептеу және антиперендермен өндеу жүргізіледі.

1.5 Инженерлік жабдықттар.

1.5.1 Жылу.
Жылу және вентиляция жобасы жобалау тапсырысы, сәулет – құрылыс
сызбалары негізенде ҚН жіне ҚЕ боынша істелінеді.
Сыртқы ауаның есептік температурасы жылу жүйелерін жобалау үшін – 330
С алынған. Жылумен қамтамасыз ету қалалық жүйелер арқылы жүзеге асады. Жылу
тасушы – су - 75, -950 С көрсеткіштерімен. Жылу бөлмесінде енгізу түйінінде
жылуды есепке алатын тексеру құралы орнатылған. Жылытқыш құрылғы ретінде
алюминийден істелген радиаторлар қабылданған. Ішкі бөлмелерде, санитарлық
түйіндерде және коридорларда - металлопластикалық құбырлар.

1.5.2 Вентиляция. Кондиционерлеу.
Вентиляция ағылу – кетулі, механикалық. Ауаның бөлме ішіне келуін
техникалық қабатта орнатылған VTSC кондиционерлерімен жүзеге асырады. Бөлме
ішіндегі ауаны тазарту осьтік, центрден тепкіш вентиляторлар арқылы жүзеге
асырылады

1.5.3 Жылу – суықпен қамтамасыз ету.
Кеңсе бөлімдерін жылу – суықпен қамтамасыз ету фанкойлармен жүзеге
асады. Суықты дайындау үшін чиллерлер орнатылады.

1.5.4 Су құбыры, ыстық сумен қамтамасыз ету, канализация.
Суық және ыстық сумен қамтамасыз ететін құбырлардың жабындармен түйісу
жерлерінде қаптағыштармен қаптау керек. Ыстық су құбыр желісінде қалайыдан
жасалынған маркасы 15Б 1бк. бұрандаларды орнату керек.Су құбыры желісінің
келтіргіштерін шайғыш бочоктармен құрастыру жұмыстарын полиэтилендік
құбырлармен ТУ – 400-28-169-76.жүргізілуі тиіс. Сумен қамтамасыз ету
құбырлар желісі 0,000 – ден төмен болған жағдайда болаттан, су, газ
өткізетін құбырлардан істелінуі керек, бас санитарлық – эпидемиалогиялық ҚР-
ның Денсаулық сақтау министірлігі басқаруының рұқсат етілуімен шаруашылық –
ішуге жарамды сумен қамтамасыз ету жүйелерінде қолдану үшін. Ыстық және
суық сумен қамтамасыз ету құбырларының қорғауғыш түрі иілмелі,құбырлы
қорғауғыш K-FLEX. Қорғауғыш қалыңдығы – 9мм суық су үшін, 13мм ыстық су
үшін. Құбыр желілерін құрылыс құралымдарына бекіту 4.904-69 сериясы боынша
жүргізілуі тиісті.

1.5.5 Электр жарығы электр тоғы.
Электр тоғымен қамтамасыз ету сенімділік дәрежесі бойынша әкімшілік
ғимаратқа мыналар жатады: өрт сөндіру жүйесі, түтіннен тазарту, өрттік
сигнализация1-ші категорияға, ал қалған электр қабылдағыштар 2-ші
категорияға жатады. Банк бөлмелерін резервтік қамтамасыздандыру үшін
дизельгенератор 10кВТ қуаттылығымен қарастырылған.
Жарықтандыру үшін светильниктер люминисценттік лампалармен және
қыздыру лампалары бөлменің тағайындалуына байланысты қабылданады.
Сөндіргіштер 1.0м биіктікте орналастырылады. Штепсильді розеткалар 0.3м
биіктікте еден деңгейінен. Жоба бойынша қолмен істелген вентиляциянының өрт
болған жағдайда автоматты сөндірілуі қарастырылған. Тоқ изоляциясы бұзылған
кезде адамдарды тоқтан сақтау үшін жобада келесі шаралар көзделген: сақтау
құрылғысы орнатылған 30Ма сезімталдығымен. Металлдық тоқ тасымалдамайтын
электр жабдықтардың және тоқ қабылдағыштардың бөлімдері жерленуі
(заземлание) керек, яғни оларға нольдік желіні қосу арқылы.

1.6 Жылутехникалық есеп

Қоршауыш құрылымның керекті жылу өткізуге қарсыласуын Rкер есептейік:
,
мұндағы n – сыртқы қабырғаның сыртқы ауа қарағанда орналасуына
байланысты қабылданатын коэффициент , n=1;
tі – ішкі ауаның есептік температурасы, оС, сәйкесінше ғимараттарды
жобалау нормалары мен МеМСТ 12.1.005-88* бойынша қабылданады;
tс – сыртқы ауаның есептік қысқы температурасы, оС, 0,92 қамтуымен
ҚР ҚНжЕ 2.04-01-2001 боынша бескүндік ең суық орташа температураға
тең, tн=-35;
Δtн – Қоршауыш құрылымның ішкі бетінің температурасы мен ішкі ауа
температурасы арасындағы нормативтік температуралық өзгеріс, Δtн=4,5;
αв – Қоршауыш құрылымның ішкі бетінің жылу беру коэффициенті,
αв=8,7 Вт(м2⋅оС)

Қысқы уақытта жылу беру градус-тәуліктері ҚР ҚНжЕ 2.04-03-2002 (1а)
формуласы бойынша анықталады:
,
tі – ішкі ауаның есептік температурасы, оС, сәйкесінше ғимараттарды
жобалау нормалары мен МеМСТ 12.1.005-88* бойынша қабылданады;
tот.пер , zот.пер. – орташа температура, оС, және ауаның орташа
тәуліктік ҚР ҚНжЕ 2.04-01-2001 бойынша 8 оС тең температурасының ұзақтылық
уақыты
.
ҚР ҚНжЕ 2.04-03-2002 1* кестесі бойынша қоршауыш құрылымның жылу
өткізуге қарсыласуын Rокер =3 м2⋅оСВт деп қабылдаймыз
Жылу өткізуге қарсыласуын Rо, м2⋅оСВт, ҚР ҚНжЕ 2.04-03-2002 формула
(4) бойынша анықтау қажет
,
где Rк – қоршауыш құрылымның термиялық қарсыласуы, м2⋅оСВт;
αн – Қоршауыш құрылымның сыртқы бетінің жылу беру коэффициенті,
Вт(м2⋅ОС), αн=23 Вт(м2⋅ОС).
Көп қабатты қоршауыш құрылымның қабатының термиялық қарсыласуын R,
м⋅оСВт, ҚР ҚНжЕ 2.04-03-2002 бойынша анықтаймыз
,
мұндағы δ - қабат қалындығы, м;
λ - материал қабатының жылу өткізгіштік есептік коэффициенті,
Вт(м⋅оС).
Қабылдаймыз Rо= Rокер=3,0 м2⋅оСВт.

Жылытқыш қабатының теңдеуін шешіп δ3=0,096 м, қабылдаймыз δ3=0,10 м.
Табайық

1 Сыртқы қабырғаның құрамы

Кесте 1.1
Тығыз. Жылу өткізу Қалың. S,
Қабат атауы коэф. Вт(м2•°С)

кг м3Вт(м2х0С) м
1.Газобетон 1000 0,41 0,3 6,13
2. Жылытқыш - минплита 50 0,064 х 0,73

Шарт орындалды. Қабырға жылутехникалық талаптарға жауап береді.
Жылытқышты тандаймыз: Синтетикалық байланыстырғышпен минералды мақта
плитасы .
Тығыздығы 50 кгм3.
Қалындығы – 100 мм = 0,1м.

Қоршауыш құрылымның жылу инерциясы D (массивность):
,
где R1-4 – қоршауыш құрылымның әр қабатының термиялық қарсыласуы,
м2⋅оСВт;
s1-3 – қоршауыш құрылымның әр қабатының есептік жылу қабылдау
коэффициенті, Вт(м2⋅оС)
= 4,1
D7 болғандықтан шарт орындалады.

1.6.2 Аражабын және жабын

Ғимараттың аражабыны мен жабыны көп құысты плитадан жобаланған.
Жабынды және аражабынды құрастырмалы элементтерді қолданатын болсақ
құрылыс объектісін тұрғызу жылдамдайды.

1.6.3 Жабын жылытқышының енінің есебі

Жабын қабатының материалдары

Кесте 1.2

№ Материалдың аты (, м (, кгм3 (, Втм20СS,
Bтм2 0С
1 Жабын тақта 0,220 2500 1,92 17,98
2 Құмды-цемент ерітіндісі М150 0,020 1800 0,76 9,60
3 Пенополистерол тақтасы 0,070 40 0,041 0,41
4 Керамзитті малтатас еңіс х 200 0,11 1,22
бойынша
5 Құмды-цемент ерітіндісі М50 0,020 1800 0,76 9,60
6 Битуммен бетін тегістеу 0,002 1000 0,17 4.56
7 4 қабат қарақағаз 0,01 600 0,17 3,53

Қоршағыш құралымдардың жылубергіштікке қарсыласуын Ro, м2((СВт (1.4)
теңдеу бойынша есептейміз:

1-қабат тұтас құймалы жабын, қалыңдығы - 200мм
R1= (1(1 =0,201,92 = 0,1 м2⋅°СВт

2-қабат құмды цемент ерітіндісі, қалыңдығы – 20мм
R2= (2(2 =0,0200,76 = 0,026 м2⋅°СВт
3-қабат цемент-құм ерітіндісі, қалыңдығы - 20мм
R3= (3(3 = 0,0700,041 = 1,81 м2⋅°СВт

4-қабат керамзитті малтатас, қалыңдығы – х
R4= (4(4 = х0,11 м2⋅°СВт

5-қабат цемент-құм ерітіндісі, қалыңдығы - 20мм
R4= (4(4 = 0,0200,76 = 0,026 м2⋅°СВт

6-қабат битуммен бетін тегістеу - 2мм
R5= (5(5 = 0,0020,17 = 0,012 м2⋅°СВт

7-қабат 2 қабат қарақағаз - 10мм
R6= (6(6 = 0,010,17 = 0,059 м2⋅°СВт

Қабырғаның жылуберелім кедергісін (1.3) теңдеу бойынша анықтаймыз :
4,19 = 18,7+0,1+ 0,026 +1,81+х0,11 + 0,026 + 0,012+ 0,059 + 123

х0,11 = 4,19 - 2,3 = 1,90
х=1,90 * 0,11 = 0,209 Қабылдаймыз х=220мм

R0 =18,7+0,1+ 0,026+1,81+0,2200,11 + 0,026 + 0,012+ 0,059 + 123
= 4,20
R0 =4,20 ≥ R0тр=4,19 шарт орындалады.

Ғимараттың жылу инерциясын (1.5) теңдеу бойынша есептейміз:

D=0,1*17,98+0,026*9,6+0,07*0,41+2*1 ,22+0,026*9,6+0,012*4,56+
+ 0,059*3,53 = 5,02

4D7 болғандықтан шарт орындалады.

2. ЕСЕПТІК-ҚҰРАЛЫМДЫҚ БӨЛІМ

2.1.Темір бетон ұстынының есебі.

2.1.1. Жобалауға арналған тапсырма.
12 қабатты тұрғын үйдің ортаңғы қатарында орналасқан темір бетон
ұстынын есептеу және құрастыру. Қатты түйінделген және тұтас құймалы аралық
жабындарымен конструкцияланған тұтас құймалы темірбетон қаңқасы жабын
деңгейінде қаттылық дискісін тудырады.
Қабат биіктігі . Ұстын . Бетонның класы бойынша беріктігі
, бойлық арматура . Қабылдаймыз .

Сурет 9

2.1.2 Нормативтік және есептік жүктеме
кесте 2.1.

Жүктемелер түрі Нормативті Жүктемелер Есептік
жүктеме бойынша жүктеме
Нм сенімдік Нм
койфиценді

Төбе жабыннан
Тұрақты:
1 қабат руберойд,маркасы
РКК-500А МЕМСТ 10923-93
бойынша 150 1,2 150
-3мм
2 қабат руберойд,маркасы
РКМ-350Б МЕМСТ 10923-93
бойынша
-7мм, ,
600 1,3 780
Цементпен құм қоспалы төсем
М150 ,
200 1,3 260
Еңістеу үшін керамзит гравилі
қабат ,

Жылу сақтағыш пенополистерол 1440 1,2 1728
,

Бу өткізбейтін пергамин П-350 40 1,2 48
МЕМСТ 2697-83 бойынша
,

Тұтас құймалы темірбетон 5000 1,1 5500
жабыны ,

Қортындысы: 7430 - 8500

Уақытша (қар) 1000 1,4 1400

Сонымен бірге: қысқа мерзімді 700 1,4 980
Ұзақ мерзімді 300 1,4 420

Барлық төбе жабыннан 8430 - 9900
Аралық жабыннан
тұрақты:

Тақтайшалы еден 600 1,1 660
,

Цементті-құм ерітінді
, 600 1,3 780

Пенобетон

900 1,3 1200
Суоқшаулағыш
,
Тұтас құймалы темірбетон 40 1,2 48
жабыны
, 5000 1,1 5500

Қортындысы: 67140 - 8160

Уақытша 1500 1,3 1950
Сонымен бірге:
қысқа мерзімді 300 1,3 390
ұзақ мерзімді 1200 1,3 1560
Барлық аралық
жабыннан 88540 - 10110

2.1.3. Жүктемелер мен әсерлерді анықтау.
Есептелінуге алынған ұстын В2.Төбе жабыннан аралық жабыннан ұстынға
торынын .Жүктемелердің есептік мәнін
2.1 кестеден аламыз.
Ұстынның қимасы . Ұстынның есептік ұзындығы:
Бірінші қабат ,
Қабат бойынша ұстынның меншіктік есептік салмағы:
екінші қабаттан тоғызыншы қабат бойынша

бірінші қабат бойынша
2.2 кестеде ұстынның есептік жүктемелері есептеп келтірдік
Есептік жүктемелерді аралық жабын мен төбе жабынның 2.1 кестедегі
мәндері жүктеме ауданын ; көбейту арқылы бір ұстынға түсетін күшін
анықтаймыз.
2.2 кестедегі көрсеткіштер барлық қабаттар бойынша жүктеменің
қорытындысы жоғарыдан төмен қарай көрсетілген.
кесте 2.2.
Аралық жабынмен Ұстын-ныңЖүктеменің есептік қосындысы,
Қабат төбе жабынның мен-
жүктемесі, шіктік
салма-
ғы

ұзақ мер-қысқа ұзақ қысқа толық
зімді мерзімді мерзімді мерзімді

12 509,4 73,9 29 538,4 73,9 612,3

11 758,7 147,8 43,5 802,2 147,8 949,2

10 1008 221,7 58 1066 221,7 1287,7

9 1257,3 295,6 72,5 1329,5 295,6 1625,1

8 1384,2 324.9 79,6 1452,3 312,7 1786,8

7 1506,6 369,5 87 1593,6 369,5 1963,1

6 1755,9 443,4 101,5 1857,4 443,4 2300,8

5 2005,2 517,3 116 2121,2 517,3 2638,5

4 2254,5 591,2 130,5 2385,8 591,2 2976,2

3 2503,8 665,1 145 2648,8 665,1 3313,9

2 2753,1 739 159,5 2912,6 739 3651,6

1 3002,4 812,9 176,6 3179 812,9 3992

2.1.4. Ұстынды есептеу.

Әсерлерді ескере отырып болады , , ұстынның қимасы
, ауыр бетон классы В30 , , бойлық арматура классы ,
. Жуықтағандағы қатынасы . Ұстынның иілуі, ұстынның иілуін
есепке алу керек Эксцентриситеті , сонымен кіші ; сонымен бірге
койфицент ;койфицент .ді төмендегі формула бойынша
табамыз (2.1)
Жуықтап алған койфицент
(2.1)
мұндағы
;
және 26 және27 –ші кесте арқылы алынды.

мұндағы және жуықтай отырып
Бойлық арматураның қимасының ауданың анықтау керек (2.2) формула
бойынша.

Қабылдаймыз ,
Нақты көтергіштік қабілеті, қимасы (2.3) формула бойынша
есептейміз.
(2.3)

(2%)
Қиманың көтергіштік қабілеті жеткілікті.
Көлденен арматураны қабылдаймыз диаметрі , классы адым
. Осыдан және .

2.1.5. Ұстынның құралымдық арматуралануы.

Ұстын сегіз стерженмен арматураланады, сыртынан хамутпен байланады.
Көлденен арматура диаметі , классы адым Осыдан
және.

Сурет 10

2.2.Тұтас құймалы темір бетонды арқалықтың есебі.

2.2.1. Жобалауға тапсырма.
Ұстын осьтері арасындағы арқалық аралығы . Бетонның беріктік
бойынша класы , бойлық арматура . Қабылдаймыз .

2.3 кестесінде келтірілген уақытша жүктемелер мен тұрақты
жүктемелерден берілетін моментті есептейміз.
Арқалықтың әр-түрлі сызбалық жүктелу кезіндегі тірек моменті 2.3.
кесте.

Тірек моменттері,
Сызбалық жүктелу

Тірек моменттері
үшін есептік
сызбасы
Аралық моменттері
үшін есептік
сызбасы

Арқалықтың аралық моменттері:
1) шеткі аралықта:
- жүктелу сызбасы тірек моменттері , ; жүктеме ;
көлденең күштер
; ең көп аралық моменті

- жүктелу сызбасы тірек моменттері , ; көлденең
күштер ; ;
ең көп аралық моменті
- жүктелу сызбасы тірек моменттері , ; көлденең
күштер ; ; ең көп аралық моменті
2) ортаңғы аралықта:
- жүктелу сызбасы тірек моменттері , ; жүктеме ;
ең көп аралық моменті
- жүктелу сызбасы тірек моменттері , ; ең көп аралық
моменті
- жүктелу сызбасы тірек моменттері , ; көлденең
күштер ; ;
ең көп аралық моменті

Арқалықтың сызбалық жүктелуі 2.4. кестесі бойынша момент эпюрасын
саламыз. Тұрақты жүктеме барлық сызбалық жүктемелерде қатысады ,
, .

2.2.2. Арқалықтағы пластикалық шарнирлердің әсерінен моменттердің
үйлестірілуі.

Практикалық есеп арқалықтағы тірек моментін шамамен расчет заключается
азайтқанда и сызбалық жүктеме .
Сызбалық жүктеменің эпюралық моменті түзеткіш момент эпюрасы
= және тірек түйіннің арматуралануына жағдай жасау. Түзету момент
эпюрасының ординатасы: , ; сонымен қатар ; . Түзету
түйінінің момент эпюрасының ординатасының әр түрлігі тіреулерге беріледі.
Тіреу моментіндегі түзетілген эпюра моменті құрайды моменты на: ;
;
, сонымен аралық есептік момент тең
; (рис 2.1, в).
, сонымен аралық есептік момент тең

2.2.3. Ұстын қырындағы тіреу моменттері.

Орта ұстынның сол жақ қыры бойынша арқалықтағы тірек моменті момент

1) жүктелу сызбасы бойынша және тузеткіш момент эпюрасы ;
2) жүктелу сызбасы бша

3) жүктелу сызбасы бша

Орта ұстынның оң жақ қыры бойынша арқалықтағы тірек моменті момент

1) жүктелу сызбасы бойынша және тузеткіш момент эпюрасы ;
жүктелу сызбасы бша ; сонымен орта ұстын қырынддағы
есептік тірек моменті .тең.

2.2.4. Арқалықтағы көлденең күштер.

Қима бойынша беріктікті есептеу үшін, бойлық оське көлбеу, арқалықтағы
көлбеу күштердің мәнін қабылдаймыз, екі есептеудің үлкендері: берікті
есептеу және моменттердің орналасуын ескере отырып.
Шеткі тіреуде ) жүктелу сызбасы бша .
Сол жағынан ортаңғы тіреуде ) жүктелу сызбасы бша және
түзеткіш момент эпюрасы.
Оң жағынан ортаңғы тіреуде жүктелу сызбасы бша .

2.2.5. Қалыпты қимадан көлденең осьтегі арқалықтың беріктігін есептеу.

Бетон мен арматураның беріктігінің түсініктімесі.
класты ауыр бетон, сығылғандағы есептік қарсыласуы ;
созылған кездегі ; бетонның жұмыс істеу коэффициенті . беріктік
модулі .
класты көлденең жұмыс арматурасы, есептік қарсыласуы ,
беріктік модулі .
Бірінші аралықтағы қима - ; ; есептеу ; ; .
Қабылданды с .
Ортаңғы аралықтағы қима - ; есептеу ; ; .
Қабылданды с .
Ортаңғы тіреудегі қима - ; арматура бір қатарда орналасқан;
есептеу ; ; . Қабылданды с .

2.2.6. Көлбеу қимадан көлденең осьтегі арқалықтың беріктігін есептеу.

Ортаңғы тіреудің күші . Көлденуң арматуралардың диаметрін бойлық
арматуралардың байлануымен қабылдайды диаметрмен ауданы .
класымен , себебі жұмыс шартының коэффициентін енгіземіз .
Бетон жұмысының коэффициенті . Сонда . Қаңқа саны – 2, сондықтан
.
Конструктивтік шарты бойынша көлденң стерждердің адымы . Барлық
тіреу бөлігінде ұзыдығы адым қабылданды , аралықтың ортаңғы
бөлігінде .
Есептеу . ; - шарт орындалады.
Талап - орындалады.
Көлбеу қимадағы беріктік есебі. Есептеу . Өйткені мәні
. Сондықтан . Көлбеу қиманың шыңындағы көлденең күш .
Көлбеу қиманың есептік ұзындығы . Есептеу . Беріктілік шарты
- қамтамассыз етеді.

2.3 Саты баспалдағын есептеу

2.3.1. Саты сипаттамасы

Сатының іріленген баспалдақтары мен алаңдық тақталары қабырғалы
темірбетон тақталарын көрсетеді. Сығылған аймақта таврлы қима орналасып,
иілуге жұмыс істейді. Бөлшек баспалддақтардың косуры балкалық элемент
ретінде, бос тірекке орналастырылған, сатылардың еңісін ескеріп
есептелінеді.
Ғимараттың орналасуына байланысты құрамалы темірбетон сатыларға
түсетін нормативтік уақытша жүктемені 3-5кНм² шамасында алады.
Сатының темірбетон элементтерін, аражабын сияқты беріктілікке (1.ш.ж)
және деформацияға (2.ш.ж) қарсы есептейді.

2.3.2. Құрамалы темірбетон сатыны есептеу.

12 қабатты тұрғын үйге, ені 1,35 м олатын саты баспалдағын есептеп
және құралымдау қажет. Қабат биіктігі 3м. Баспалар еңісінің бұрышы α
≈30, баспалдақтар өлшемдері 15*30 см. Бетонмаркасы М300, қаңқа
арматураларының классы А-2, тор арматураларының классы В-1.
Шешімі: Жүктемелермен әсерлерді анықтау. Тұрғын және азаматтық
құрылысқа арналған индустриялық бұйымдар каталогы бойынша (ИИ-03) типтік
сатылардың өзіндік салмағы тең: g=3.6кНм² горизонтальдік проекция
бойынша .., Тұрғын үйлердің саты баспалдақтарына түсетін уақытша
жүктемелер тең р= 3кНм² (300кгсм²) жүк арту коэффициенті п=1,3;
1м ұзындыққа түсетін жүктеме:
Q=(g+p)*a=(3,6*1,1+3*3,3)*1,35=107к Нм.
Саты аралығының ортасындағы есептік иілу моменті тең: М=q*l²8=
107*3²8=16кНм.
Тіректегі көлденең күш: Q=q*l2=107*32=16кН*м.

2.3.3. Саты қималарының өлшемдерін алдын-ала тағайындау.

Заводтық типтік формаға қатысты тағайындаймыз: тақта қалыңдығы
(басқыштар қимасы арасында) һ=30мм, қабырғалар қалыңдығы b=80мм
және қабырғалар биіктігі (косоурлар) h=170мм. Сатының нақты қимасын
сығылған аймақта сөресі орналасқан таврлы есептік қимаға ауыстырамыз:
b=2b=2*80=160мм; сөре енін bкөлденең қабырғалар жоқ кезіңде
b=2(16)+b=2(3006)+16=116см немесе b=12b+b=12*3+16=52см
артық қабылдамаймыз. Есептік мән ретінде аз мәнді b=52см
қабылдаймыз.

2.3.4. Бойлық арматура қимасын таңдау

Шарт бойынша қимасын таңдау. Шарт бойыншSа таврлық қимаға (х=b
кезіңде) есептік сәт таңдаймыз: ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
